MONTERINGSANVISNING FÖR SOLUX SADELTAKSTOMME
|
|
- Maj Lindberg
- för 8 år sedan
- Visningar:
Transkript
1 MONTERINGSANVISNING FÖR SOLUX SADELTAKSTOMME

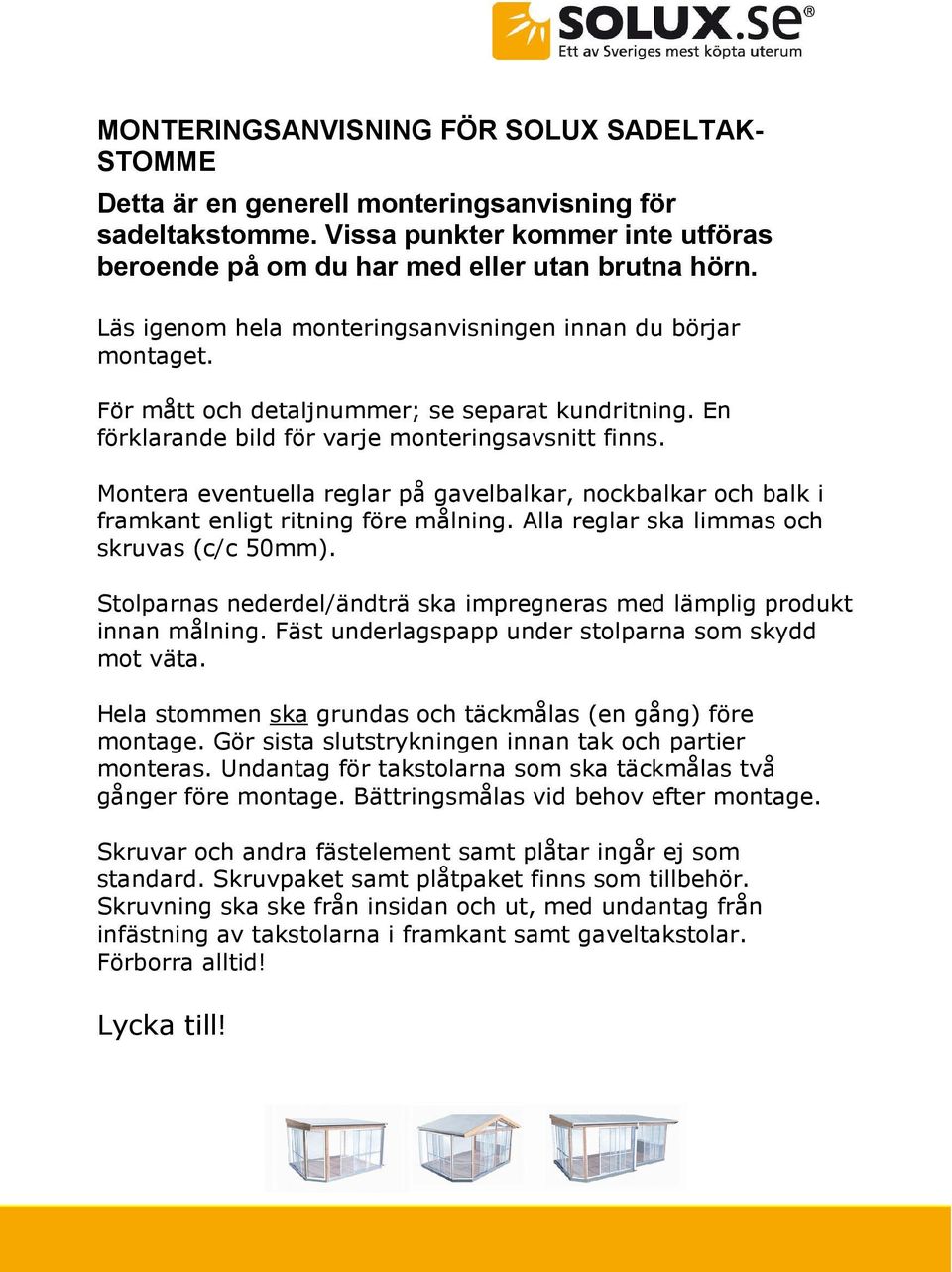

2 MONTERINGSANVISNING FÖR SOLUX SADELTAK- STOMME Detta är en generell monteringsanvisning för sadeltakstomme. Vissa punkter kommer inte utföras beroende på om du har med eller utan brutna hörn. Läs igenom hela monteringsanvisningen innan du börjar montaget. För mått och detaljnummer; se separat kundritning. En förklarande bild för varje monteringsavsnitt finns. Montera eventuella reglar på gavelbalkar, nockbalkar och balk i framkant enligt ritning före målning. Alla reglar ska limmas och skruvas (c/c 50mm). Stolparnas nederdel/ändträ ska impregneras med lämplig produkt innan målning. Fäst underlagspapp under stolparna som skydd mot väta. Hela stommen ska grundas och täckmålas (en gång) före montage. Gör sista slutstrykningen innan tak och partier monteras. Undantag för takstolarna som ska täckmålas två gånger före montage. Bättringsmålas vid behov efter montage. Skruvar och andra fästelement samt plåtar ingår ej som standard. Skruvpaket samt plåtpaket finns som tillbehör. Skruvning ska ske från insidan och ut, med undantag från infästning av takstolarna i framkant samt gaveltakstolar. Förborra alltid! Lycka till!
3 STEG 1 Montering av stolpar i bakkant, detalj 213. Spika först fast underlagspapp på undersidan av stolparna som skydd mot fukt. Staga/fäst tillfälligt stolparna. Loda in stolparna med ett långt vattenpass. Stolpar fästs mot golv genom att skruva på skrå eller med vinkelbeslag. Skruvning: fäst stolpen i fasaden i ovankant samt i grunden!

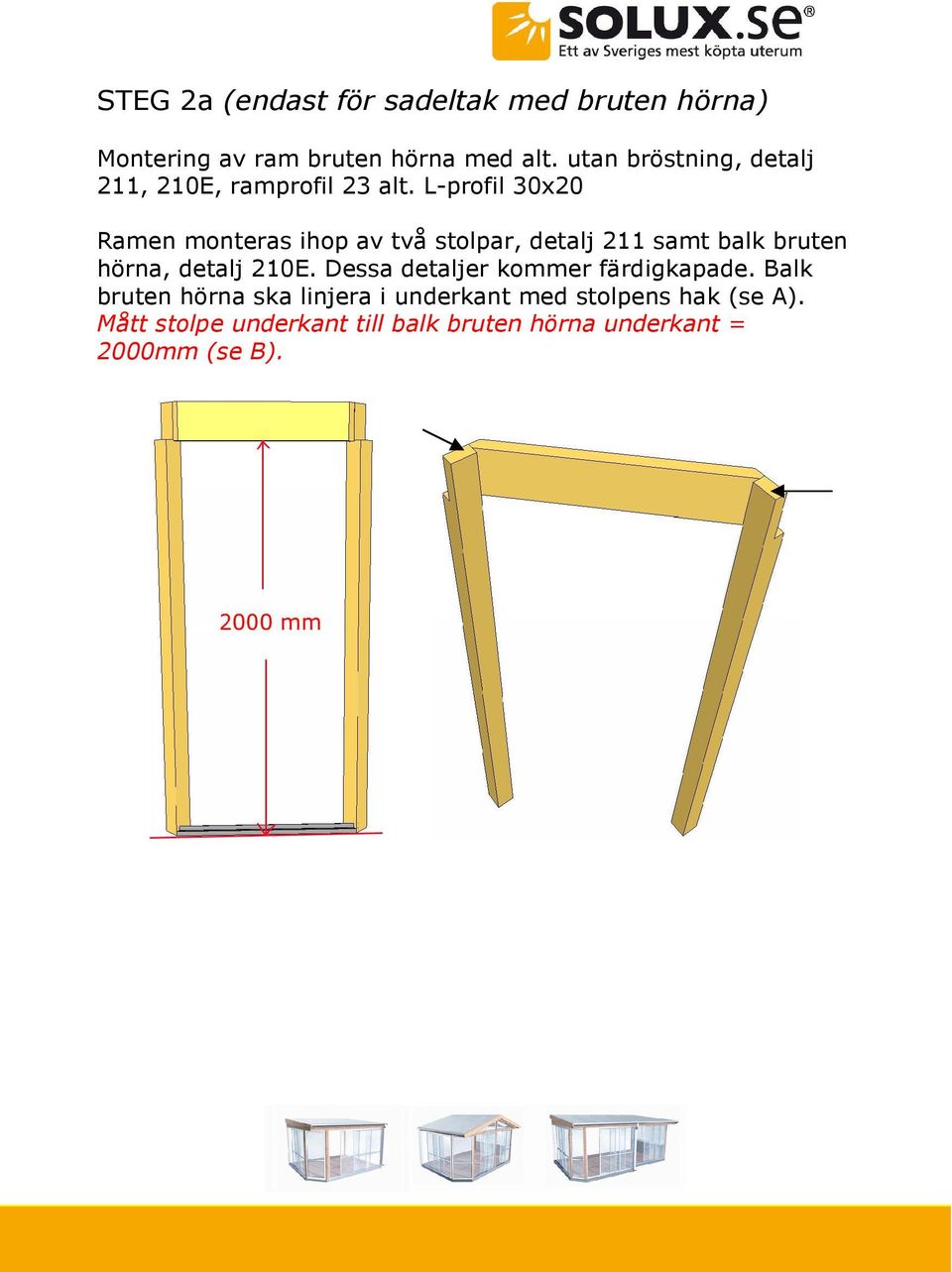

4 STEG 2a (endast för sadeltak med bruten hörna) Montering av ram bruten hörna med alt. utan bröstning, detalj 211, 210E, ramprofil 23 alt. L-profil 30x20 Ramen monteras ihop av två stolpar, detalj 211 samt balk bruten hörna, detalj 210E. Dessa detaljer kommer färdigkapade. Balk bruten hörna ska linjera i underkant med stolpens hak (se A). Mått stolpe underkant till balk bruten hörna underkant = 2000mm (se B).

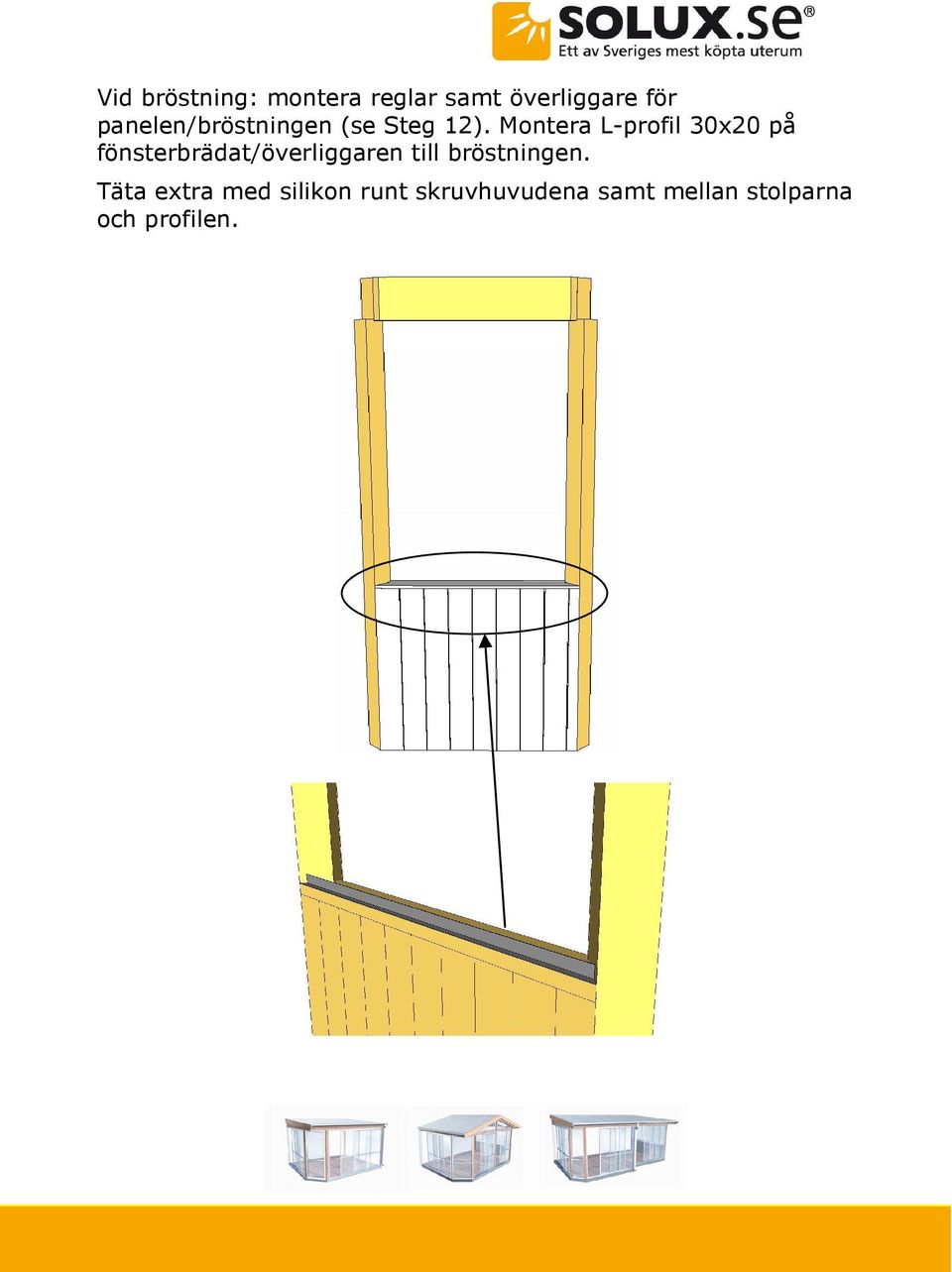

5 Vid bröstning: montera reglar samt överliggare för panelen/bröstningen (se Steg 12). Montera L-profil 30x20 på fönsterbrädat/överliggaren till bröstningen. Täta extra med silikon runt skruvhuvudena samt mellan stolparna och profilen.

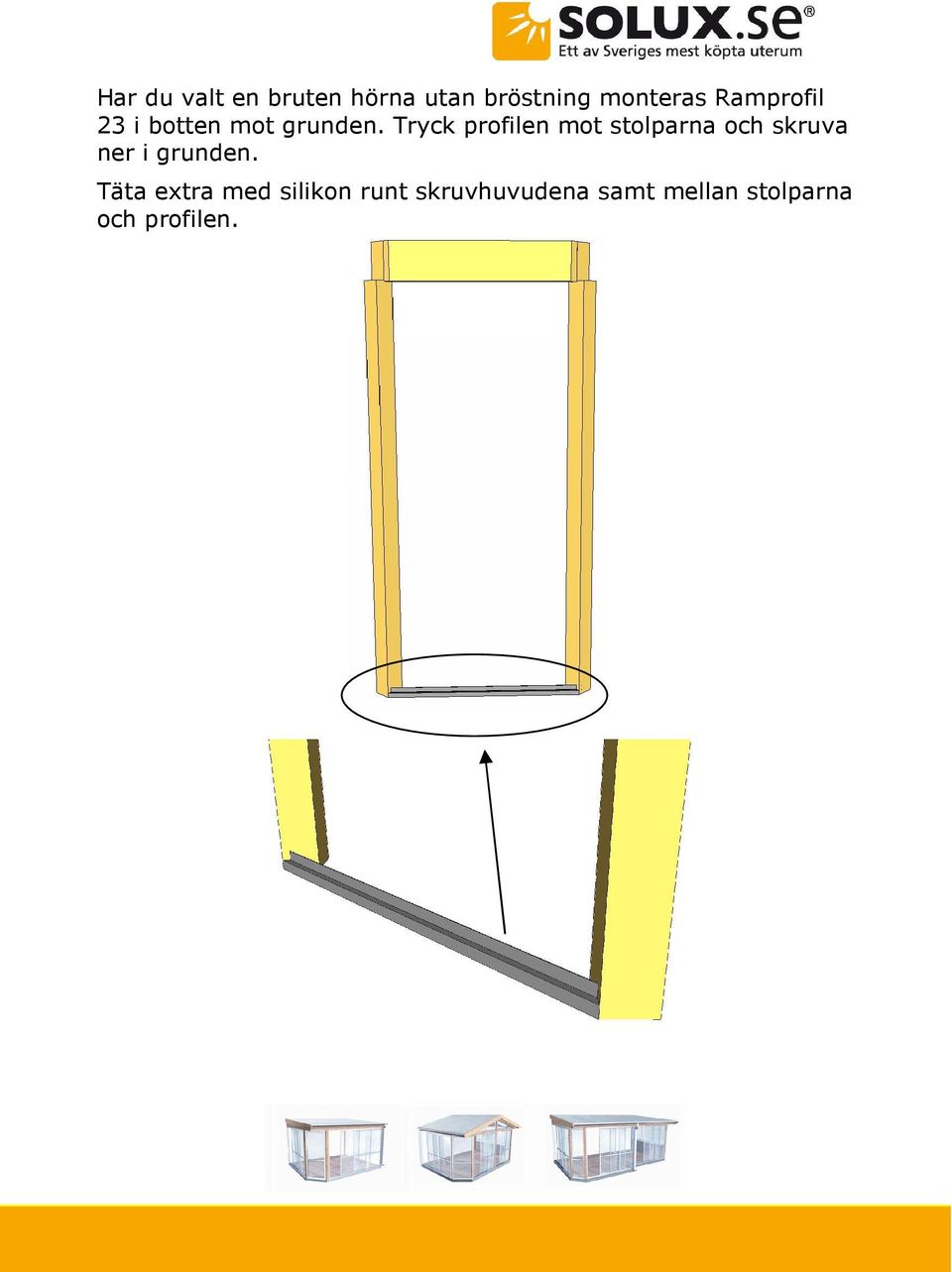

6 Har du valt en bruten hörna utan bröstning monteras Ramprofil 23 i botten mot grunden. Tryck profilen mot stolparna och skruva ner i grunden. Täta extra med silikon runt skruvhuvudena samt mellan stolparna och profilen.

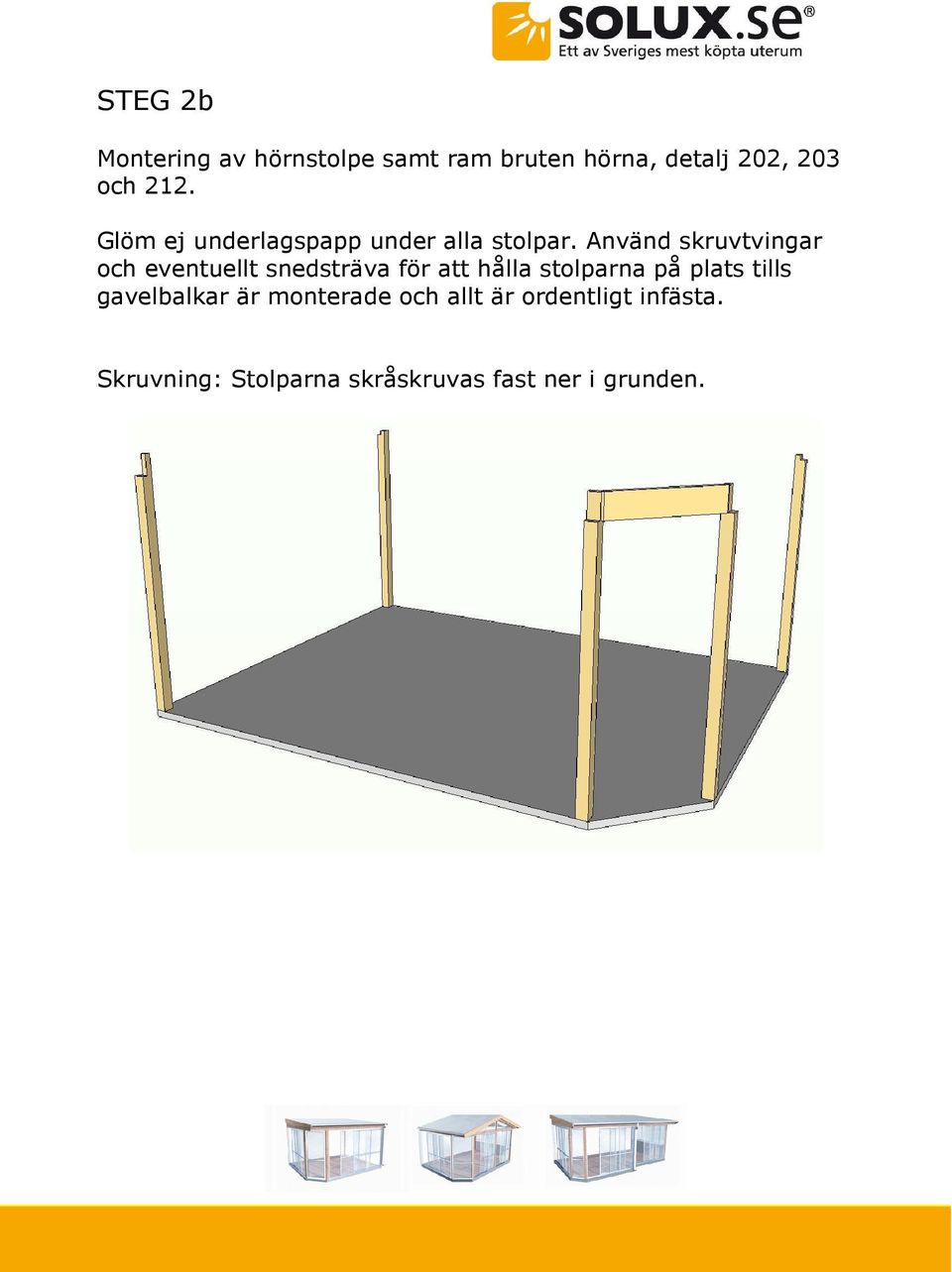

7 STEG 2b Montering av hörnstolpe samt ram bruten hörna, detalj 202, 203 och 212. Glöm ej underlagspapp under alla stolpar. Använd skruvtvingar och eventuellt snedsträva för att hålla stolparna på plats tills gavelbalkar är monterade och allt är ordentligt infästa. Skruvning: Stolparna skråskruvas fast ner i grunden.

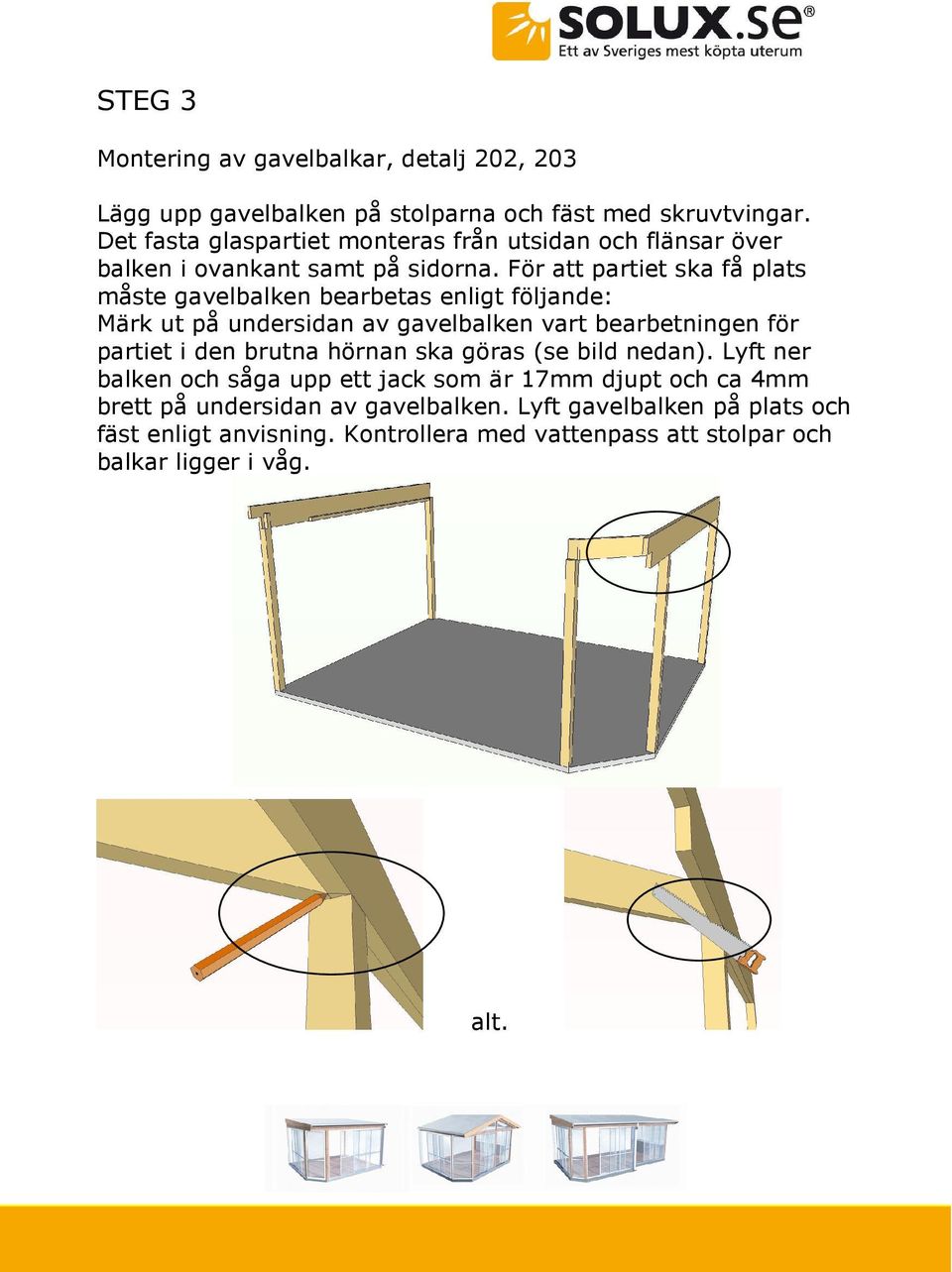

8 STEG 3 Montering av gavelbalkar, detalj 202, 203 Lägg upp gavelbalken på stolparna och fäst med skruvtvingar. Det fasta glaspartiet monteras från utsidan och flänsar över balken i ovankant samt på sidorna. För att partiet ska få plats måste gavelbalken bearbetas enligt följande: Märk ut på undersidan av gavelbalken vart bearbetningen för partiet i den brutna hörnan ska göras (se bild nedan). Lyft ner balken och såga upp ett jack som är 17mm djupt och ca 4mm brett på undersidan av gavelbalken. Lyft gavelbalken på plats och fäst enligt anvisning. Kontrollera med vattenpass att stolpar och balkar ligger i våg. alt.
9 STEG 4 Montering av frontbalk, detalj 205. Lägg upp frontbalken på stolparna och fäst med skruvtvingar. Märk ut på undersidan av frontbalken vart bearbetningen för partiet i den brutna hörnan ska göras (se bild ovan). Lyft ner balken och såga upp ett jack som är 17mm djupt och ca 4mm brett. Lyft frontbalken på plats och fäst i stolparna samt i gavelbalkarna. OBS! Bilden visar en uppdimensionerad frontbalk. Därav de extra bearbetningarna på frontbalken. Normal frontbalk är rakkapad!

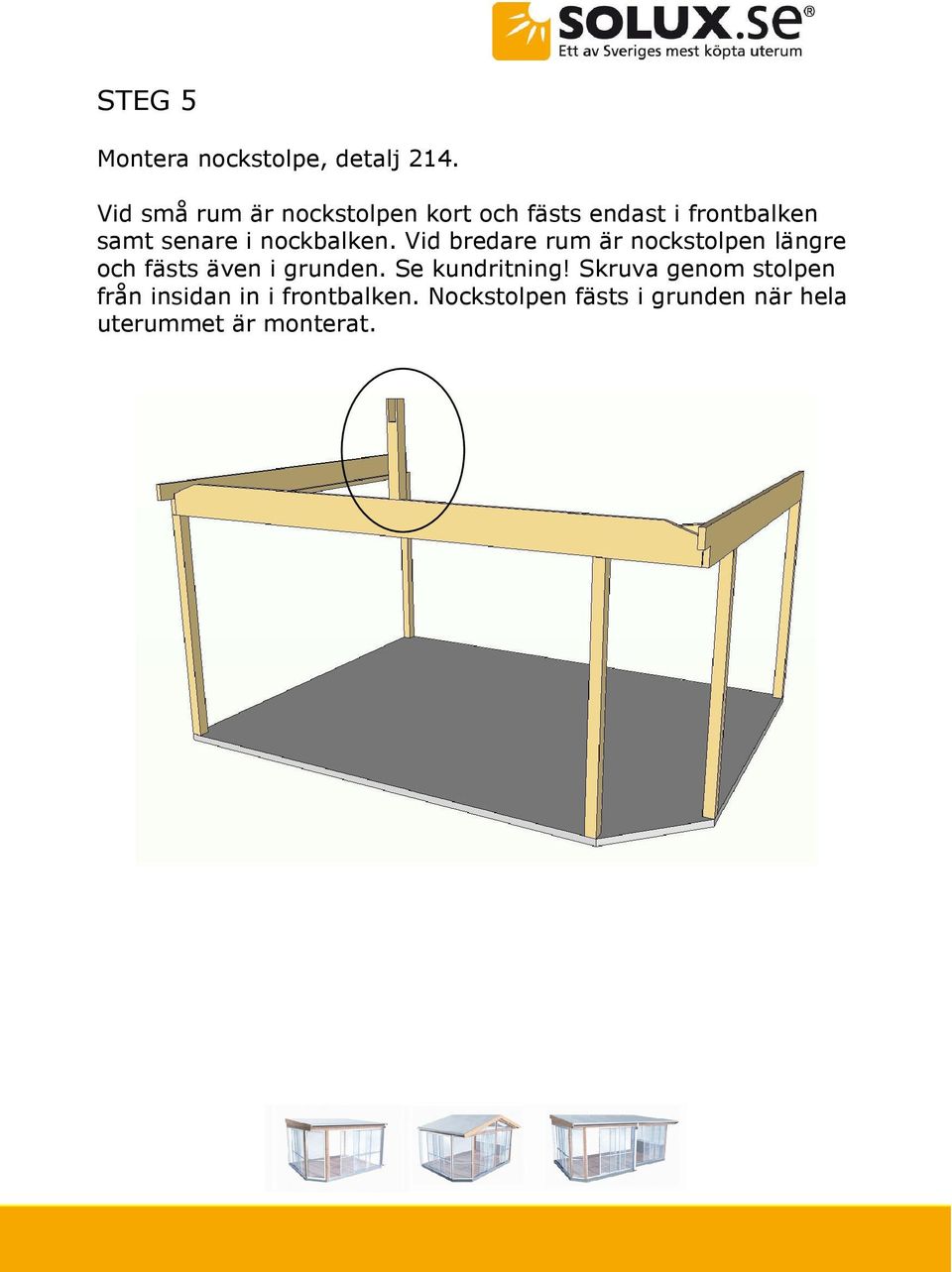

10 STEG 5 Montera nockstolpe, detalj 214. Vid små rum är nockstolpen kort och fästs endast i frontbalken samt senare i nockbalken. Vid bredare rum är nockstolpen längre och fästs även i grunden. Se kundritning! Skruva genom stolpen från insidan in i frontbalken. Nockstolpen fästs i grunden när hela uterummet är monterat.

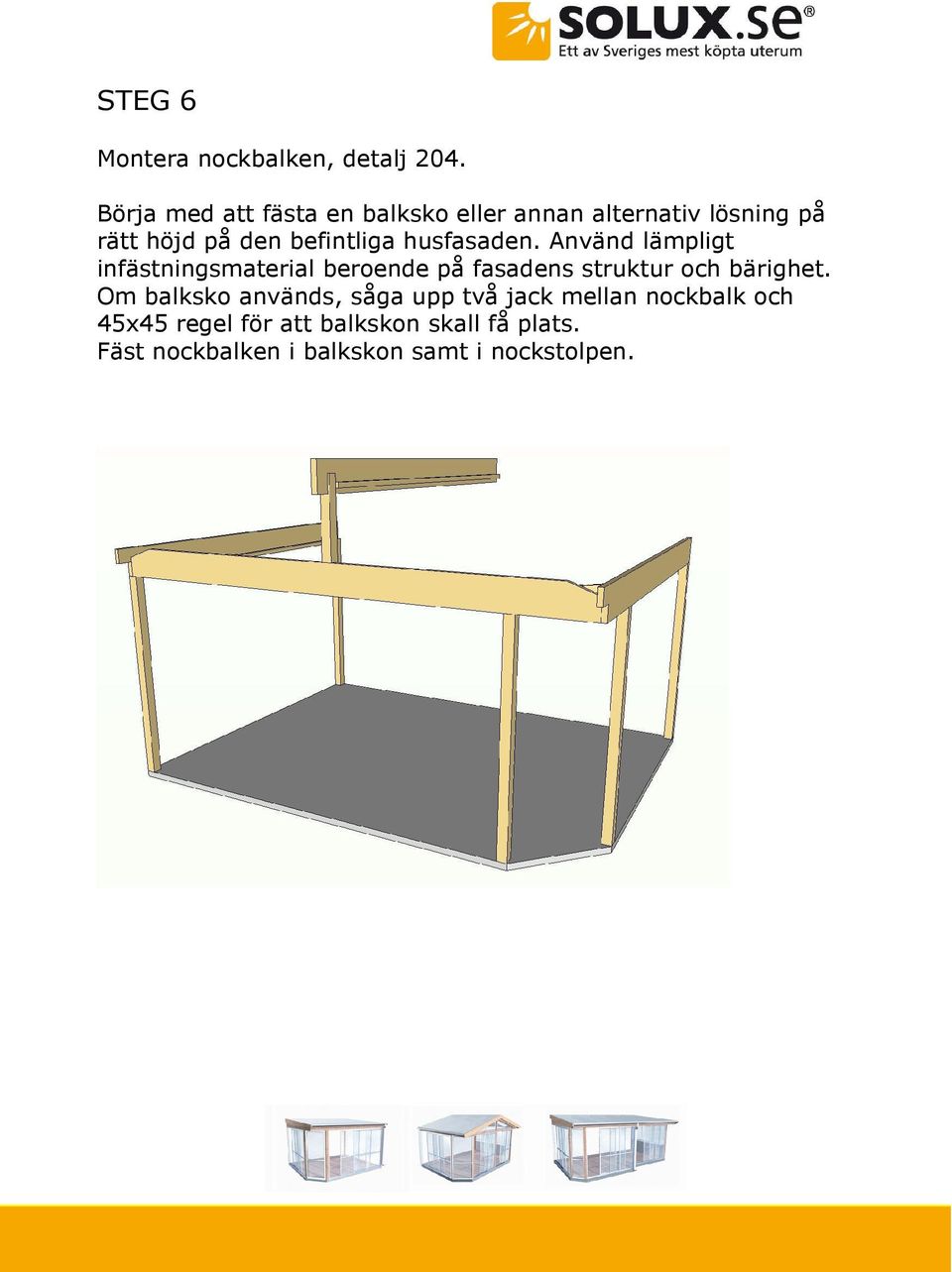

11 STEG 6 Montera nockbalken, detalj 204. Börja med att fästa en balksko eller annan alternativ lösning på rätt höjd på den befintliga husfasaden. Använd lämpligt infästningsmaterial beroende på fasadens struktur och bärighet. Om balksko används, såga upp två jack mellan nockbalk och 45x45 regel för att balkskon skall få plats. Fäst nockbalken i balkskon samt i nockstolpen.

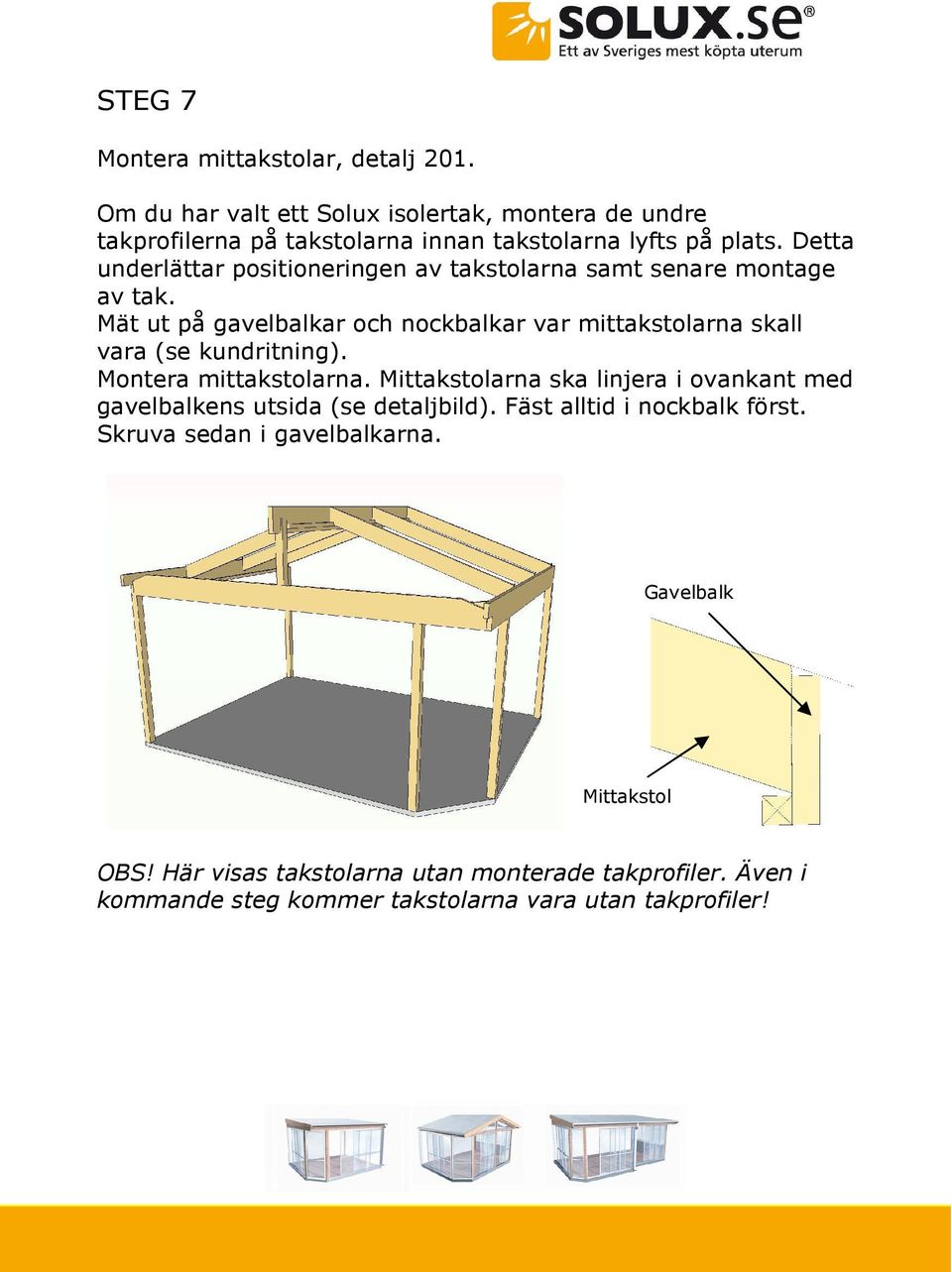

12 STEG 7 Montera mittakstolar, detalj 201. Om du har valt ett Solux isolertak, montera de undre takprofilerna på takstolarna innan takstolarna lyfts på plats. Detta underlättar positioneringen av takstolarna samt senare montage av tak. Mät ut på gavelbalkar och nockbalkar var mittakstolarna skall vara (se kundritning). Montera mittakstolarna. Mittakstolarna ska linjera i ovankant med gavelbalkens utsida (se detaljbild). Fäst alltid i nockbalk först. Skruva sedan i gavelbalkarna. Gavelbalk Mittakstol OBS! Här visas takstolarna utan monterade takprofiler. Även i kommande steg kommer takstolarna vara utan takprofiler!

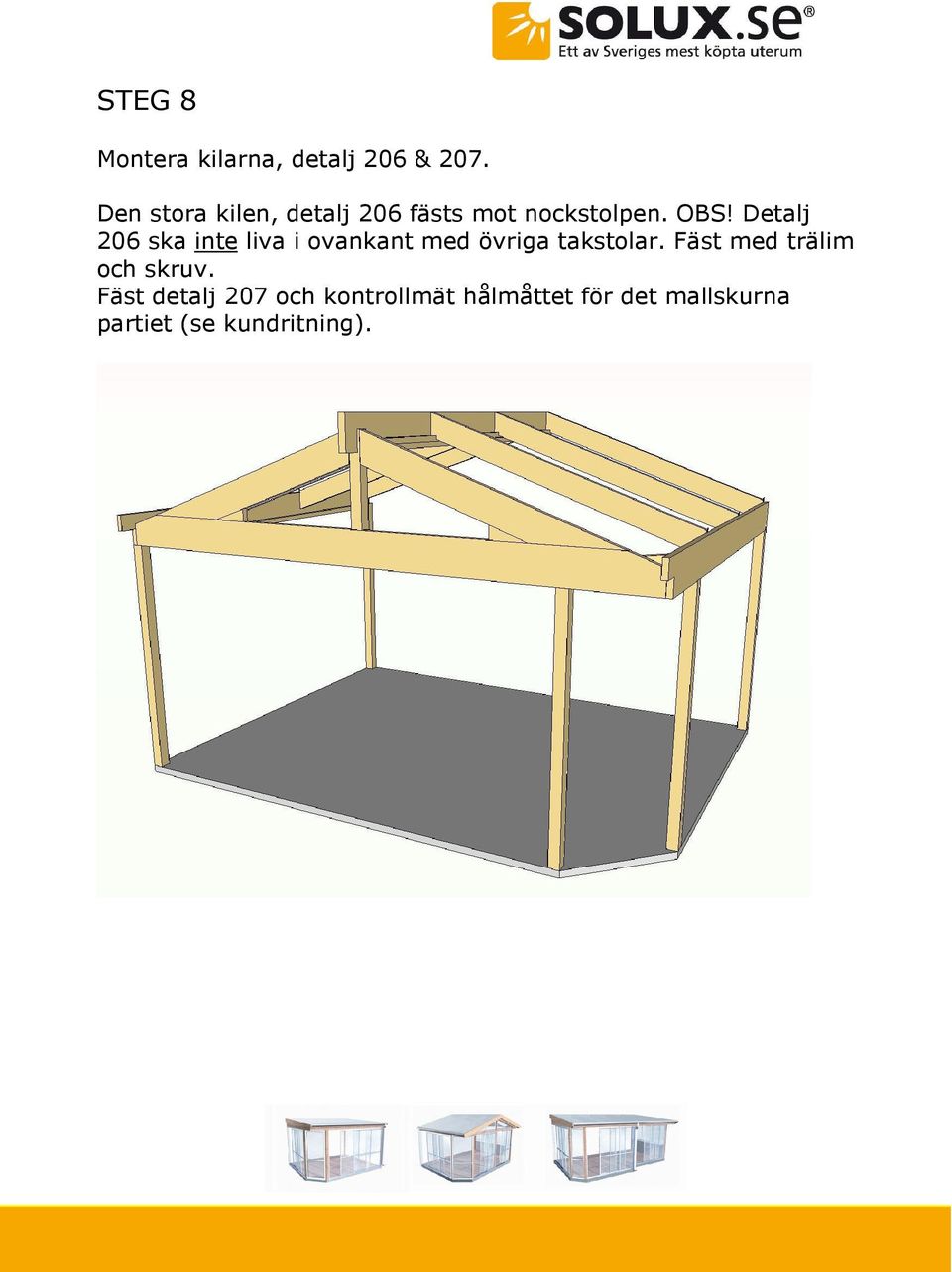

13 STEG 8 Montera kilarna, detalj 206 & 207. Den stora kilen, detalj 206 fästs mot nockstolpen. OBS! Detalj 206 ska inte liva i ovankant med övriga takstolar. Fäst med trälim och skruv. Fäst detalj 207 och kontrollmät hålmåttet för det mallskurna partiet (se kundritning).

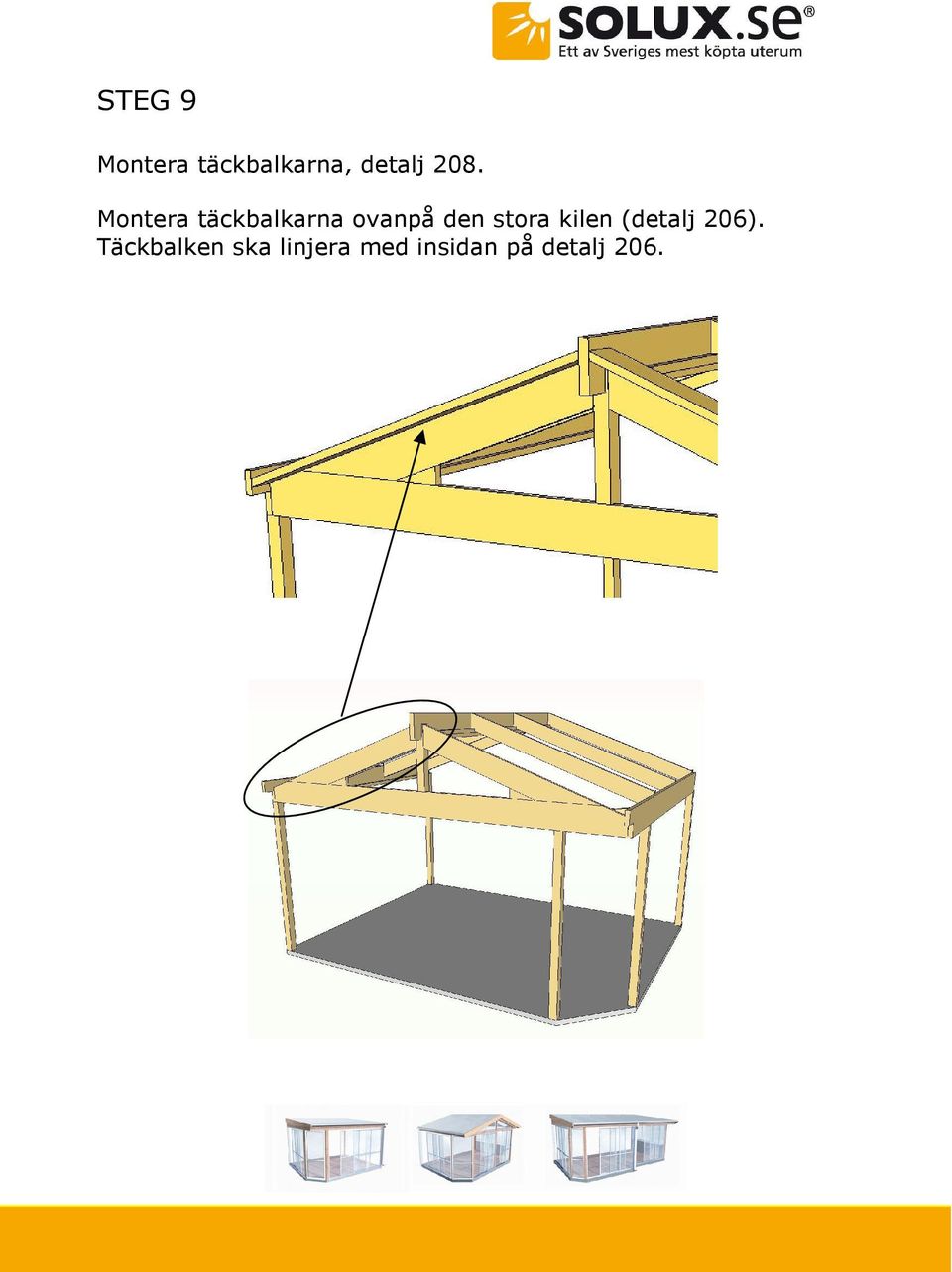

14 STEG 9 Montera täckbalkarna, detalj 208. Montera täckbalkarna ovanpå den stora kilen (detalj 206). Täckbalken ska linjera med insidan på detalj 206.

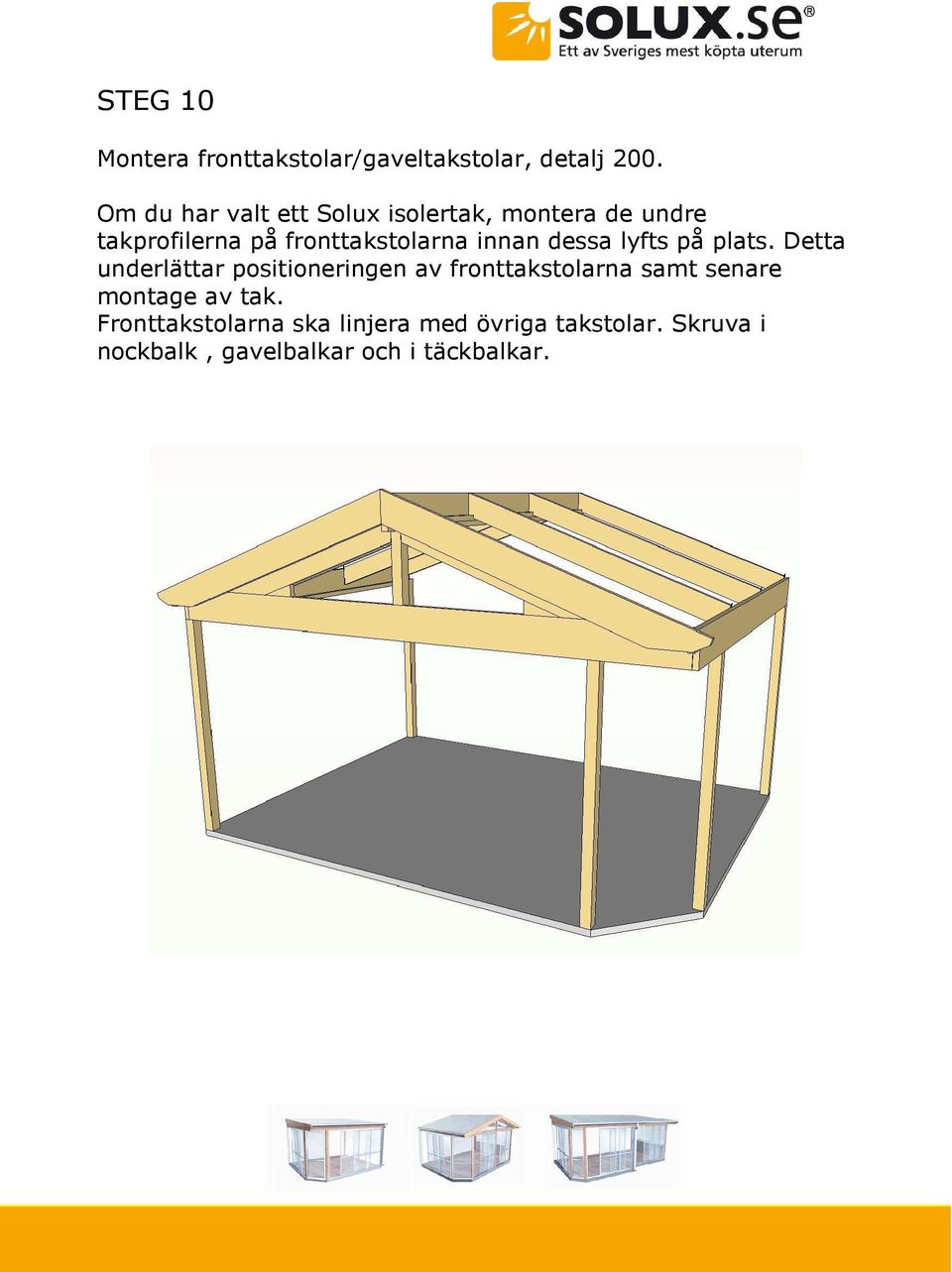

15 STEG 10 Montera fronttakstolar/gaveltakstolar, detalj 200. Om du har valt ett Solux isolertak, montera de undre takprofilerna på fronttakstolarna innan dessa lyfts på plats. Detta underlättar positioneringen av fronttakstolarna samt senare montage av tak. Fronttakstolarna ska linjera med övriga takstolar. Skruva i nockbalk, gavelbalkar och i täckbalkar.

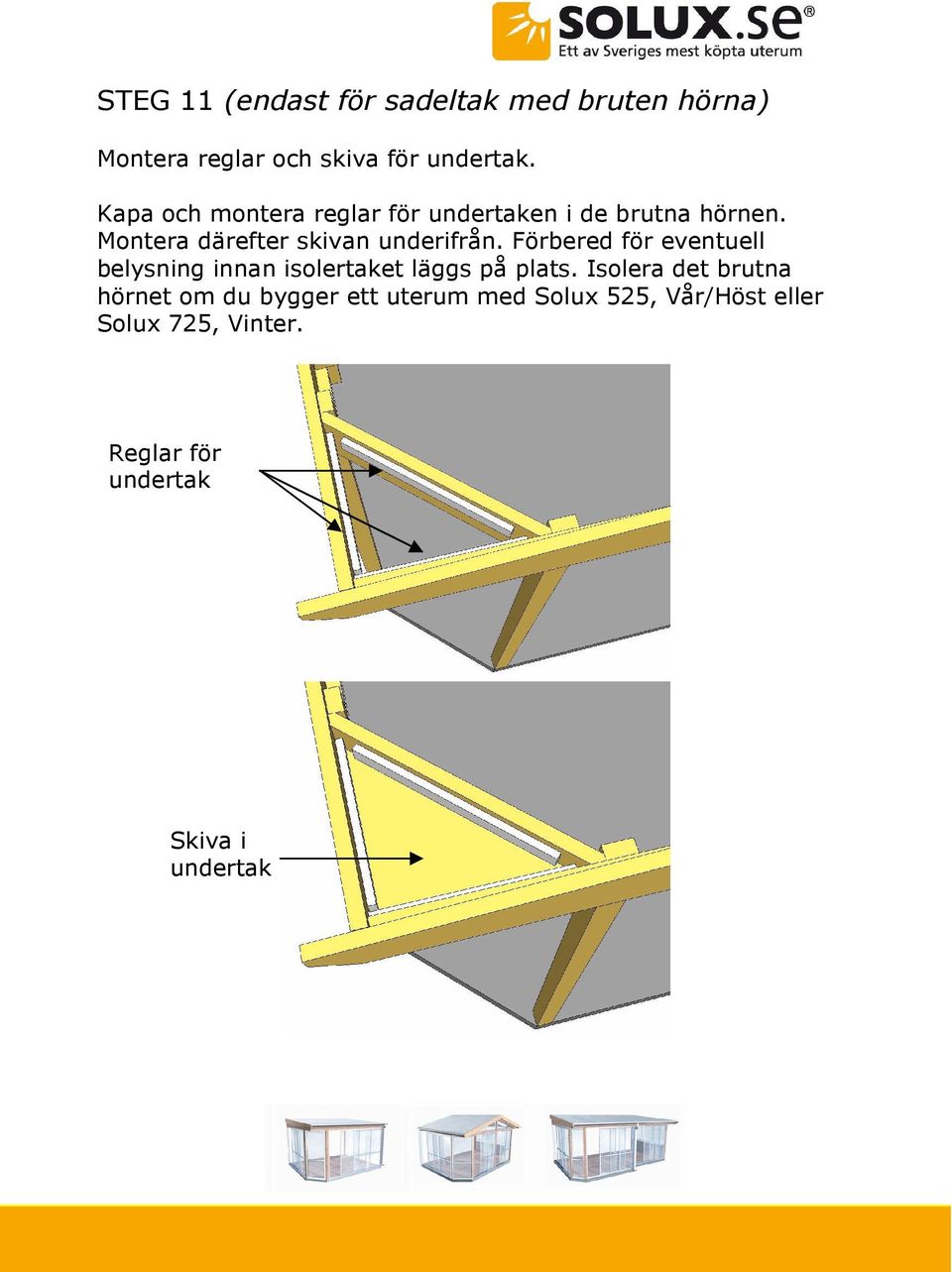

16 STEG 11 (endast för sadeltak med bruten hörna) Montera reglar och skiva för undertak. Kapa och montera reglar för undertaken i de brutna hörnen. Montera därefter skivan underifrån. Förbered för eventuell belysning innan isolertaket läggs på plats. Isolera det brutna hörnet om du bygger ett uterum med Solux 525, Vår/Höst eller Solux 725, Vinter. Reglar för undertak Skiva i undertak

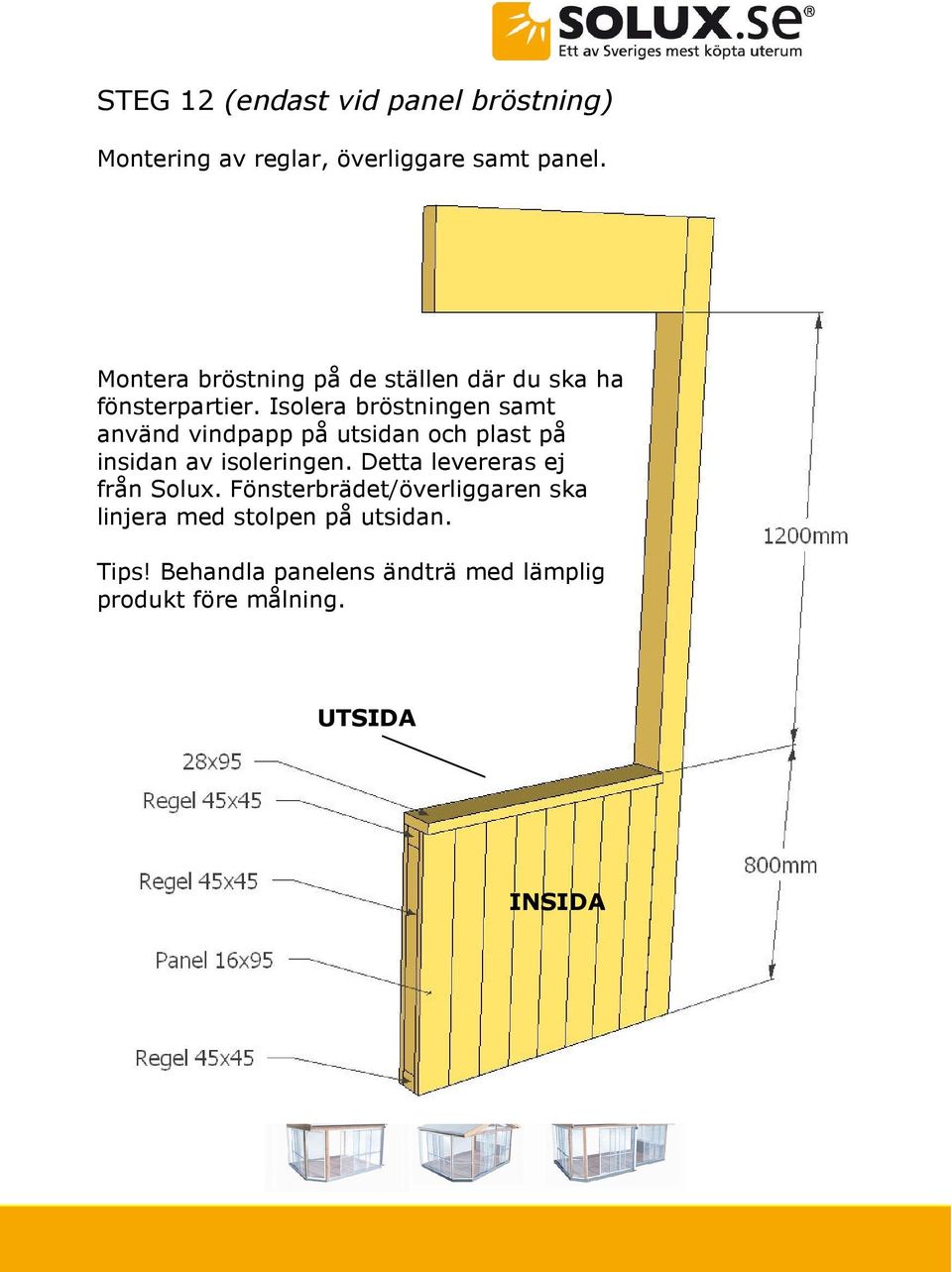

17 STEG 12 (endast vid panel bröstning) Montering av reglar, överliggare samt panel. Montera bröstning på de ställen där du ska ha fönsterpartier. Isolera bröstningen samt använd vindpapp på utsidan och plast på insidan av isoleringen. Detta levereras ej från Solux. Fönsterbrädet/överliggaren ska linjera med stolpen på utsidan. Tips! Behandla panelens ändträ med lämplig produkt före målning. UTSIDA INSIDA

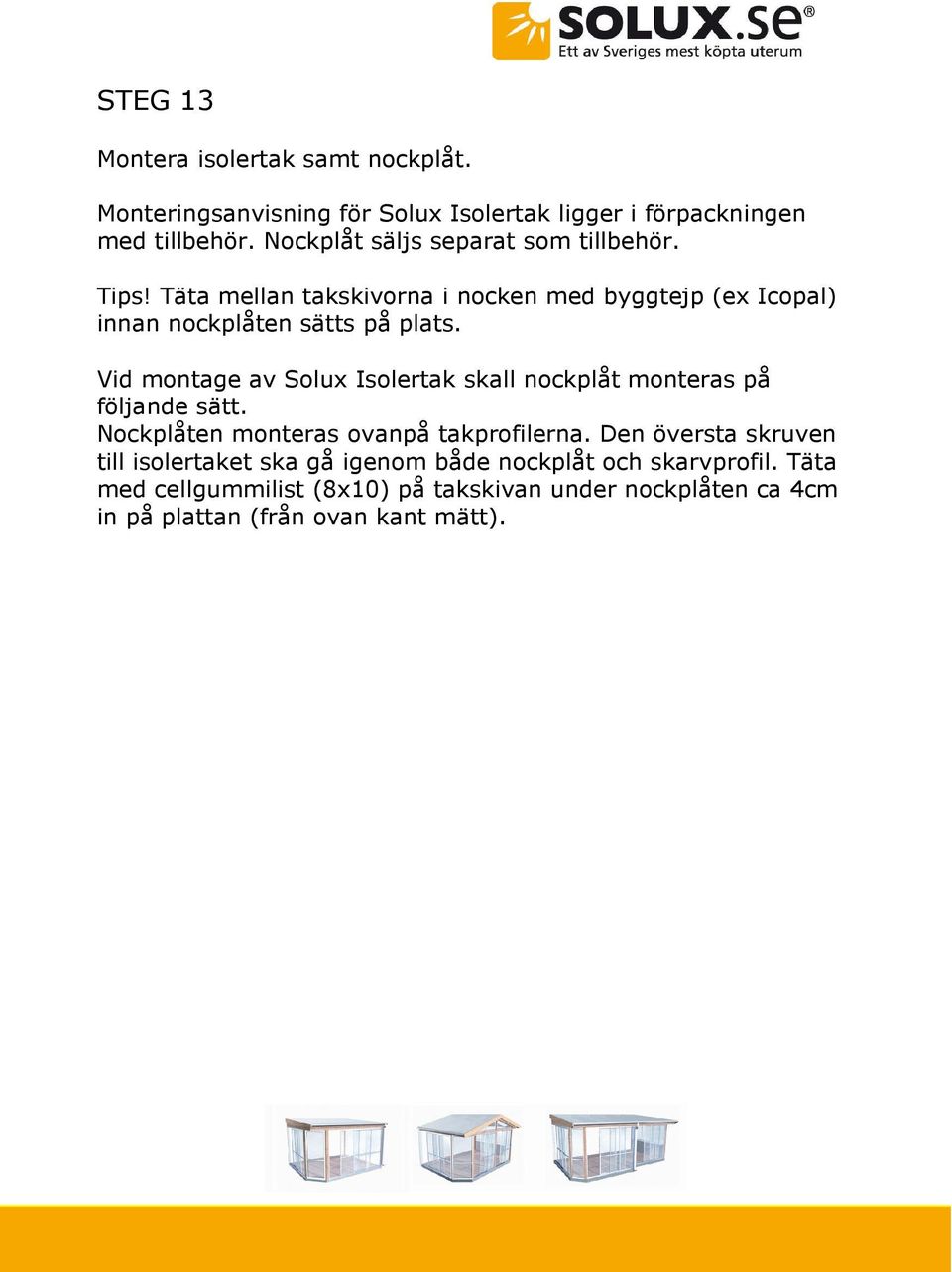

18 STEG 13 Montera isolertak samt nockplåt. Monteringsanvisning för Solux Isolertak ligger i förpackningen med tillbehör. Nockplåt säljs separat som tillbehör. Tips! Täta mellan takskivorna i nocken med byggtejp (ex Icopal) innan nockplåten sätts på plats. Vid montage av Solux Isolertak skall nockplåt monteras på följande sätt. Nockplåten monteras ovanpå takprofilerna. Den översta skruven till isolertaket ska gå igenom både nockplåt och skarvprofil. Täta med cellgummilist (8x10) på takskivan under nockplåten ca 4cm in på plattan (från ovan kant mätt).

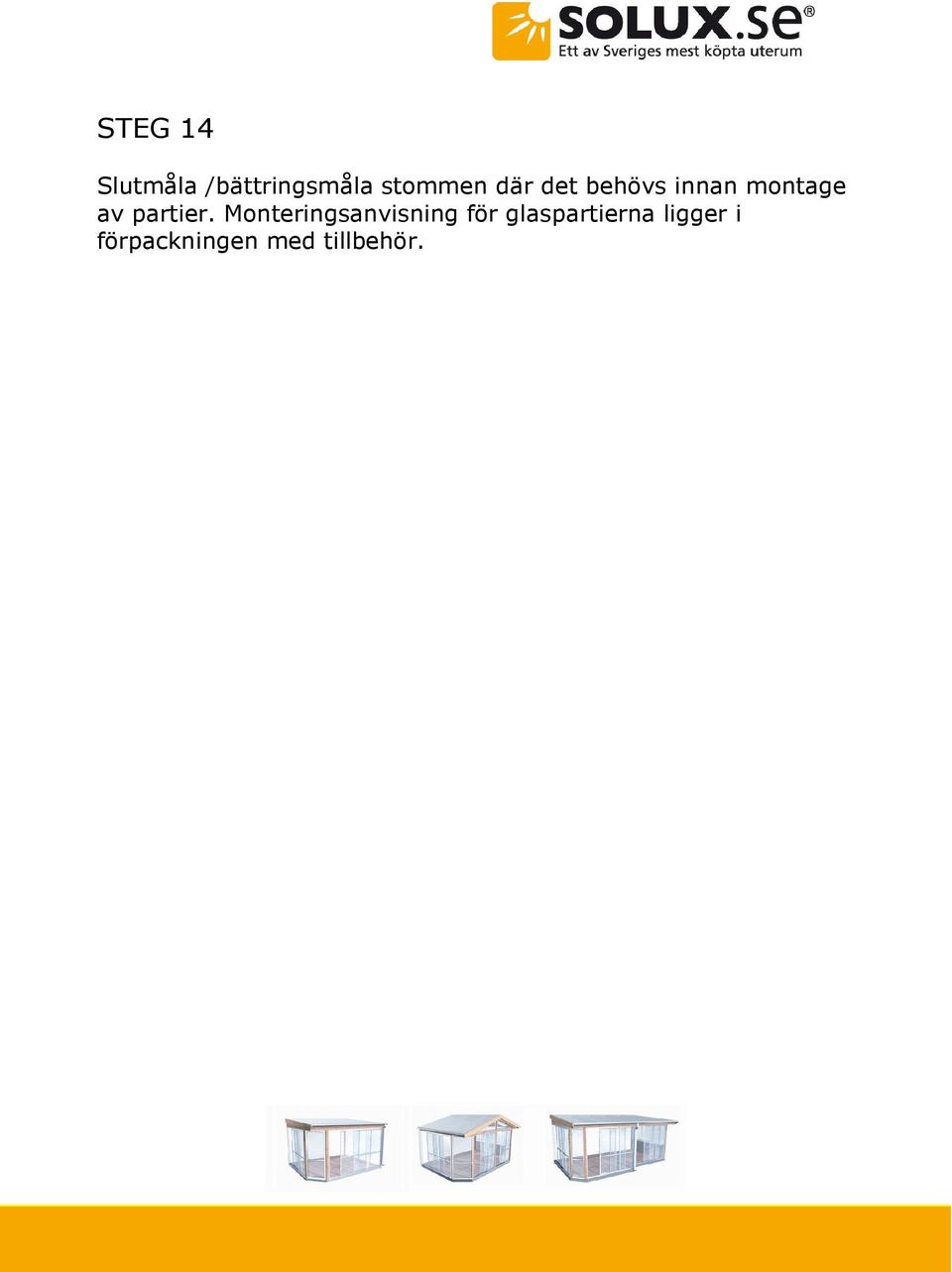

19 STEG 14 Slutmåla /bättringsmåla stommen där det behövs innan montage av partier. Monteringsanvisning för glaspartierna ligger i förpackningen med tillbehör.
