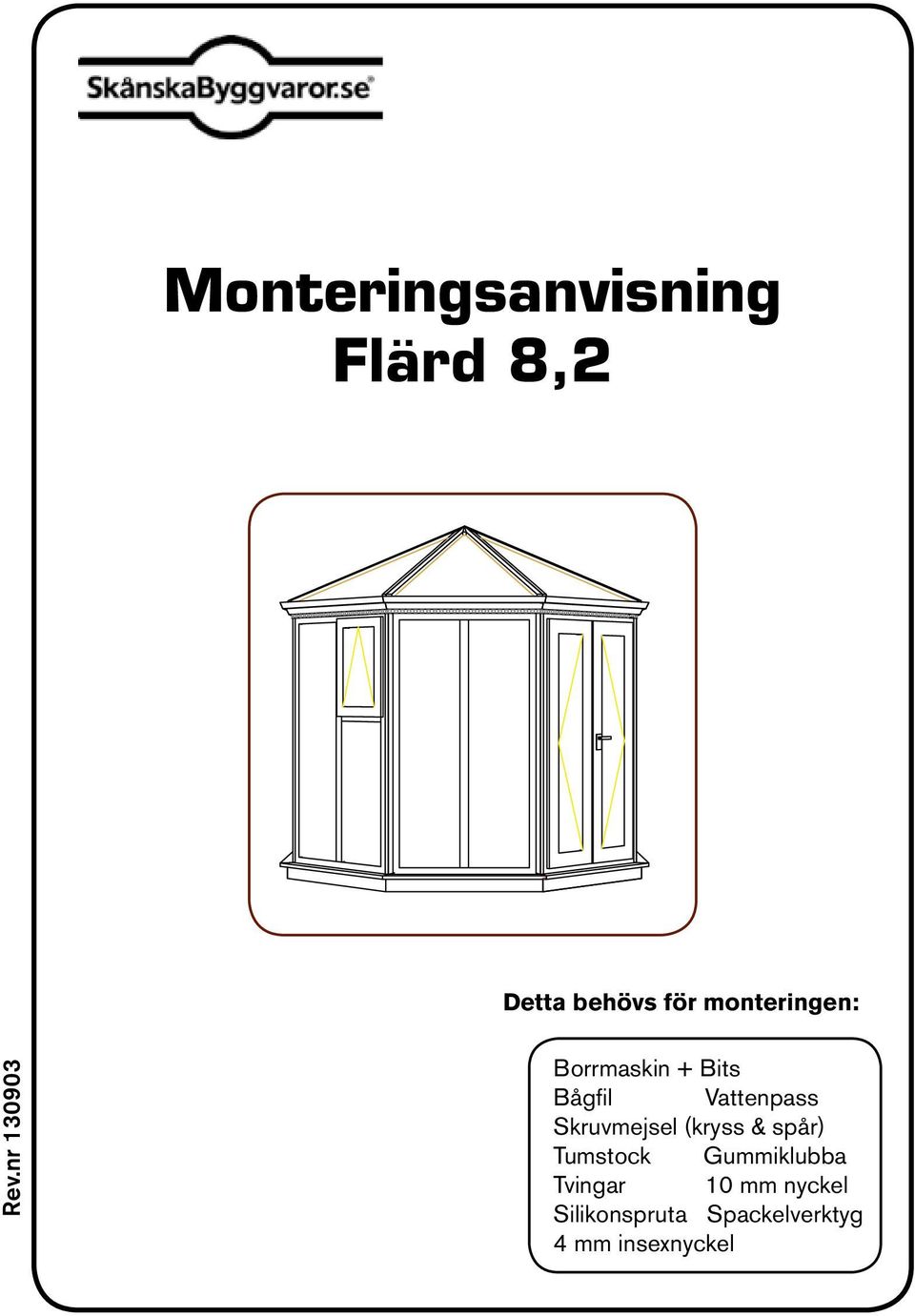

Monteringsanvisning Flärd 8,2

Transkript

1 Monteringsanvisning Flärd 8,2 Detta behövs för monteringen: Rev.nr Borrmaskin + Bits Bågfil Vattenpass Skruvmejsel (kryss & spår) Tumstock Gummiklubba Tvingar 10 mm nyckel Silikonspruta Spackelverktyg 4 mm insexnyckel

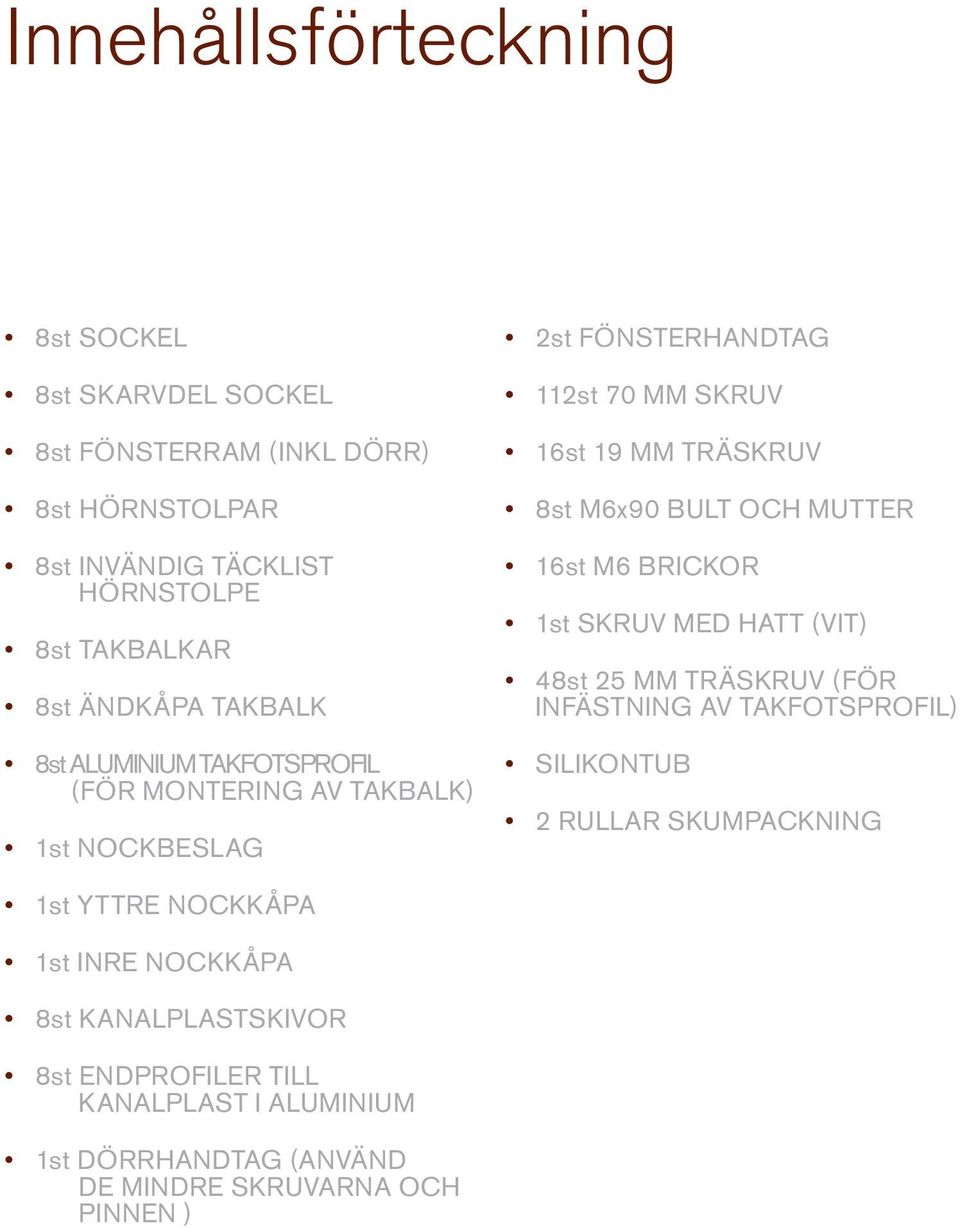

2 Innehållsförteckning 8st Sockel 8st Skarvdel Sockel 8st Fönsterram (inkl Dörr) 8st Hörnstolpar 8st invändig täcklist hörnstolpe 8st TAkbalkar 8st ändkåpa takbalk 8st aluminium takfotsprofil (för montering av takbalk) 1st Nockbeslag 2st fönsterhandtag 112st 70 mm skruv 16st 19 mm träskruv 8st M6x90 bult och mutter 16st M6 brickor 1st skruv med hatt (vit) 48st 25 mm träskruv (för infästning av takfotsprofil) silikontub 2 rullar skumpackning 1st Yttre nockkåpa 1st inre Nockkåpa 8st Kanalplastskivor 8st endprofiler till kanalplast i aluminium 1st dörrhandtag (använd de mindre skruvarna och pinnen )

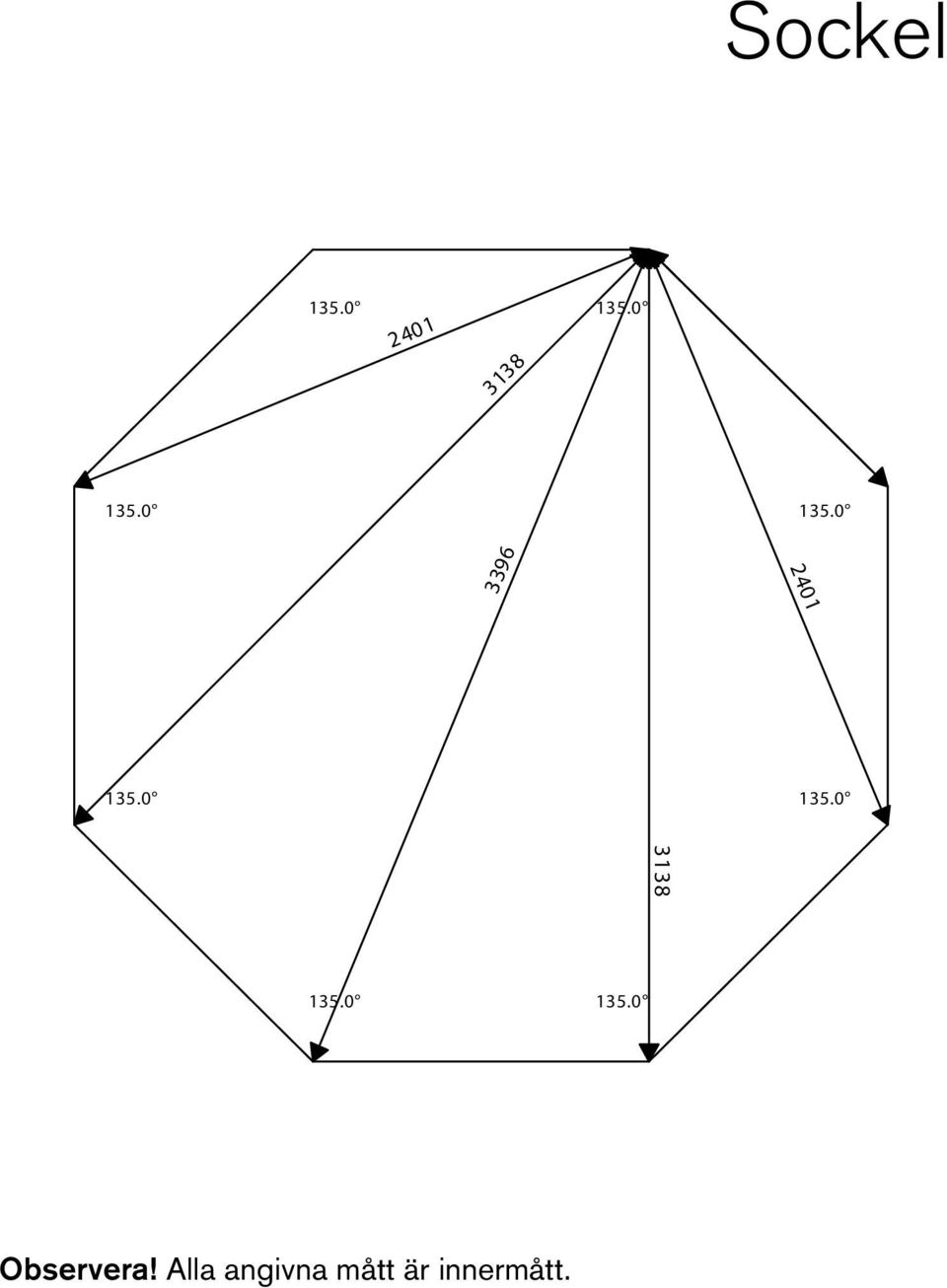

3 Sockel Observera! Alla angivna mått är innermått.

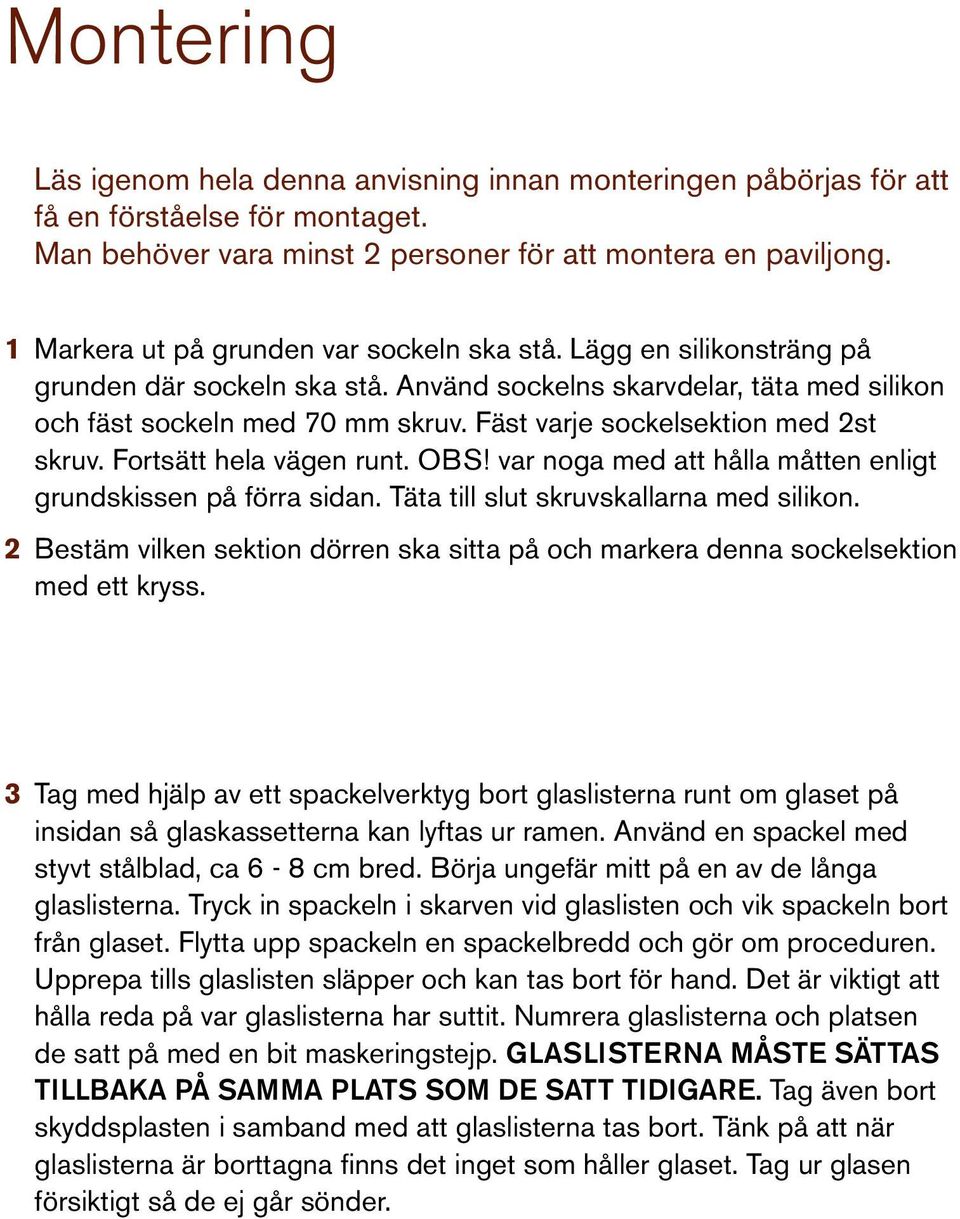

4 Montering Läs igenom hela denna anvisning innan monteringen påbörjas för att få en förståelse för montaget. Man behöver vara minst 2 personer för att montera en paviljong. 1 Markera ut på grunden var sockeln ska stå. Lägg en silikonsträng på grunden där sockeln ska stå. Använd sockelns skarvdelar, täta med silikon och fäst sockeln med 70 mm skruv. Fäst varje sockelsektion med 2st skruv. Fortsätt hela vägen runt. OBS! var noga med att hålla måtten enligt grundskissen på förra sidan. Täta till slut skruvskallarna med silikon. 2 Bestäm vilken sektion dörren ska sitta på och markera denna sockelsektion med ett kryss. 3 Tag med hjälp av ett spackelverktyg bort glaslisterna runt om glaset på insidan så glaskassetterna kan lyftas ur ramen. Använd en spackel med styvt stålblad, ca 6-8 cm bred. Börja ungefär mitt på en av de långa glaslisterna. Tryck in spackeln i skarven vid glaslisten och vik spackeln bort från glaset. Flytta upp spackeln en spackelbredd och gör om proceduren. Upprepa tills glaslisten släpper och kan tas bort för hand. Det är viktigt att hålla reda på var glaslisterna har suttit. Numrera glaslisterna och platsen de satt på med en bit maskeringstejp. GLASLISTERNA MÅSTE SÄTTAS TILLBAKA PÅ SAMMA PLATS SOM DE SATT TIDIGARE. Tag även bort skyddsplasten i samband med att glaslisterna tas bort. Tänk på att när glaslisterna är borttagna finns det inget som håller glaset. Tag ur glasen försiktigt så de ej går sönder.

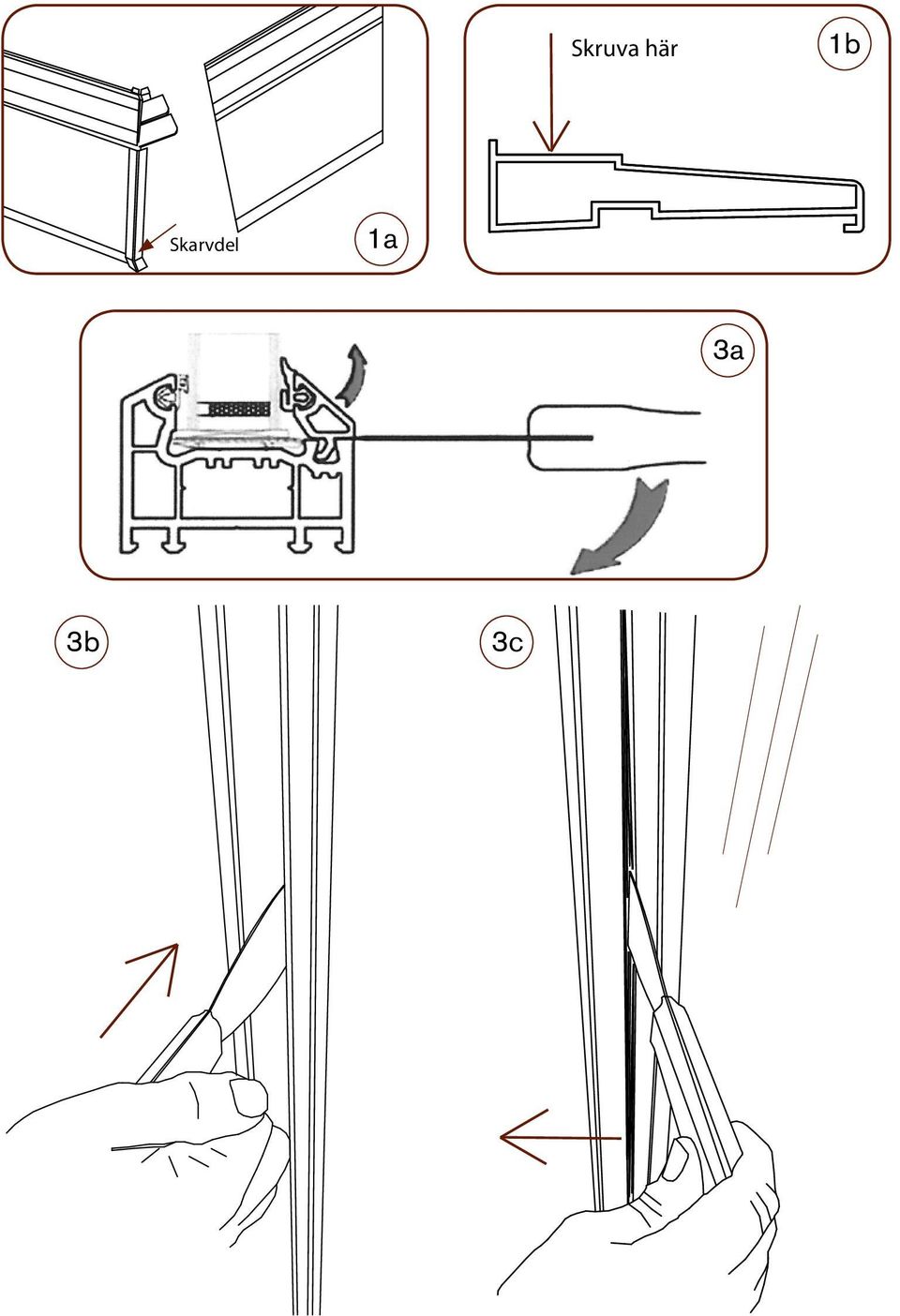

5 Skruva här 1b Skarvdel 1a 3a 3b 3c

6 4 Såga av insidan av alla hörnstolpar diagonalt enligt bild. (Den kapade änden ska vara nedåt mot sockeln. 5 Tag första fönsterramen och placera på önskad sockelsektion. Börja med en fönsterram utan öppningsbart fönster. Dörrsektionen monteras sist när alla andra ramar sitter på plats. Kom ihåg att placera fönsterramarna med dräneringshålen nedåt. Lägg en silikonsträng på sockeln ca 5 mm från sockelns resning, för att skapa en tätning mellan ramen och sockeln. 6 Placera ramen centrerad på sockelsektionen, lämna samma avstånd på båda sidorna så att hörnstolparna kan monteras. 7 Tag första hörnstolpen och fäst den med hjälp av en skruvtving i fönsterramen. Täta botten på hörnstolpen med silikon mot tröskeln.

7 Såga av innerhörnet nedtill på stolpen ca 20mm upp så att stolpen passar över sockeln. 4 Silikonsträng 5b 5a 5c 5d Dräneringshål ska vara nedåt 7a Fönsterram Hörnstolpe

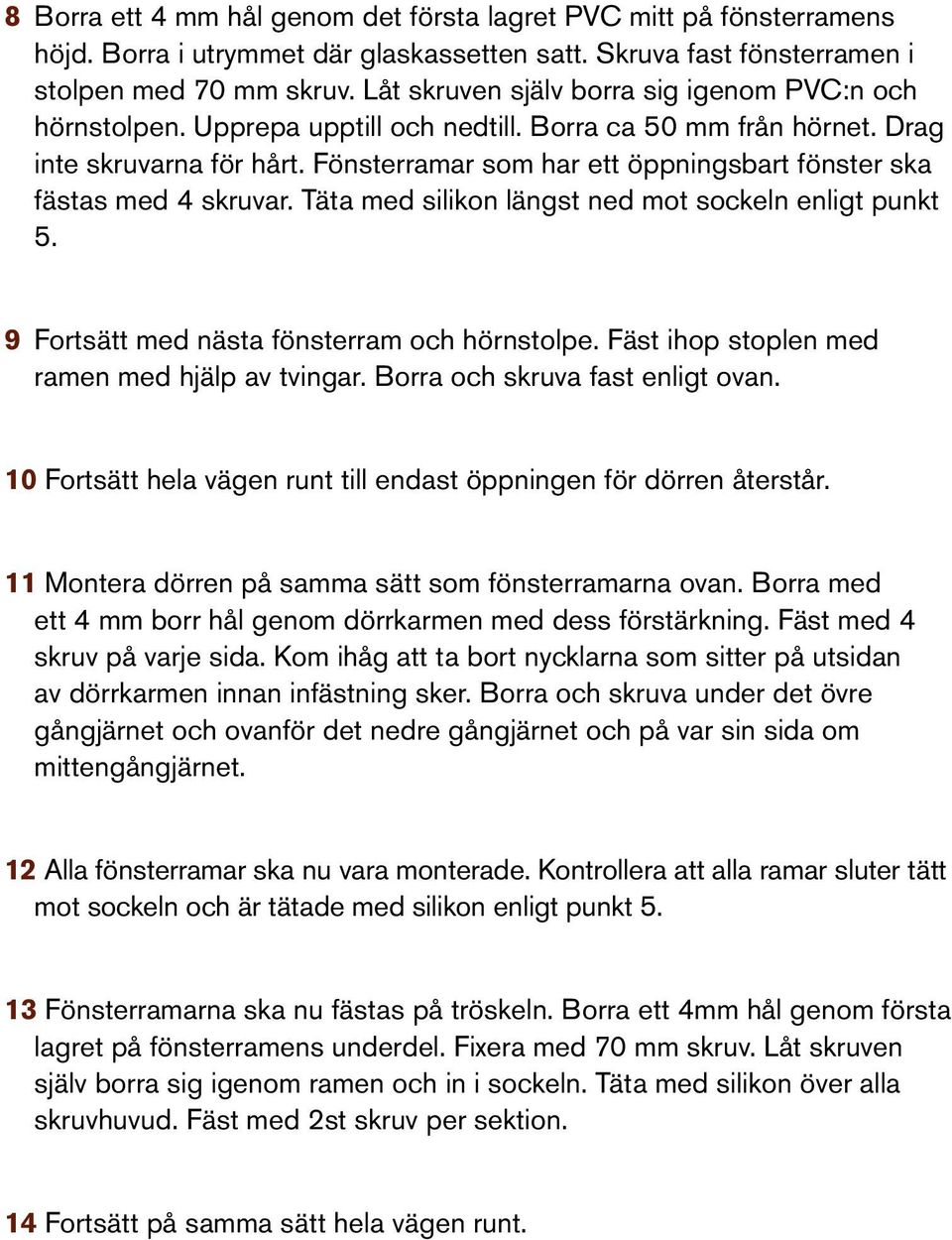

8 8 Borra ett 4 mm hål genom det första lagret PVC mitt på fönsterramens höjd. Borra i utrymmet där glaskassetten satt. Skruva fast fönsterramen i stolpen med 70 mm skruv. Låt skruven själv borra sig igenom PVC:n och hörnstolpen. Upprepa upptill och nedtill. Borra ca 50 mm från hörnet. Drag inte skruvarna för hårt. Fönsterramar som har ett öppningsbart fönster ska fästas med 4 skruvar. Täta med silikon längst ned mot sockeln enligt punkt 5. 9 Fortsätt med nästa fönsterram och hörnstolpe. Fäst ihop stoplen med ramen med hjälp av tvingar. Borra och skruva fast enligt ovan. 10 Fortsätt hela vägen runt till endast öppningen för dörren återstår. 11 Montera dörren på samma sätt som fönsterramarna ovan. Borra med ett 4 mm borr hål genom dörrkarmen med dess förstärkning. Fäst med 4 skruv på varje sida. Kom ihåg att ta bort nycklarna som sitter på utsidan av dörrkarmen innan infästning sker. Borra och skruva under det övre gångjärnet och ovanför det nedre gångjärnet och på var sin sida om mittengångjärnet. 12 Alla fönsterramar ska nu vara monterade. Kontrollera att alla ramar sluter tätt mot sockeln och är tätade med silikon enligt punkt Fönsterramarna ska nu fästas på tröskeln. Borra ett 4mm hål genom första lagret på fönsterramens underdel. Fixera med 70 mm skruv. Låt skruven själv borra sig igenom ramen och in i sockeln. Täta med silikon över alla skruvhuvud. Fäst med 2st skruv per sektion. 14 Fortsätt på samma sätt hela vägen runt.

9 8a 8b c

10 Montering av tak 15 Börja vid dörren och skruva fast takfotsprofilen i dörrkarmens ovansida genom de förborrade hålen. Använd 25 mm självborrande skruv. Se till att profilen ligger dikt an mot den upphöjda delen av dörrkarmen. (fönsterkarmen) Fortsätt på samma sätt hela vägen runt. 16 Placera nockbeslaget på golvet. 17 Montera 2st takbalkar diagonalt mitt för varandra med M6x90 mm bult och mutter. Kom ihåg att använda en bricka på vardera sida. 18 Placera takbalkarna i vardera hörn med toppen mot mitten. Se till att takbalken är centralt placerad över hörnstolparna. 19 Fortsätt nu att montera återstående takbalkar. Drag inte fast skruvarna helt i detta moment.

11

12 20 När alla takbalkar monterats, kontrollera att taket är symmetriskt och alla diagonaler är rätt. Drag åt alla skruvar. Tryck ändkåporna på plats och fäst med 19 mm självborrande skruv från vardera sidan. 21 Placera skumgummitätningen mellan varje takbalk ovanpå takfotsprofilen för tätning upp mot takskivorna. Placera den över skruvarna som håller takbalkarna. 22 I nästa moment ska glaskassetterna monteras tillbaka i karmarna. Kontrollera att alla skruvskallar i botten av karmarna är tätade med silikon. 23 Återmontera nu glaskassetterna i karmarna. Använd gummiklubba eller hammare till att slå glaslisterna på plats igen. Använd en pappbit eller liknande som skydd mellan hammare och list för att inte göra märken. Var noga med att rätt list kommer på rätt plats. Se märkning som gjordes när glaslisterna togs bort. 24 Montera takskivorna. Montera ändförslutningarna i aluminium över kanalplasten. Aluminiumprofilen ska sitta med droppnäsan nedåt på den kant av plasten som är klädd med vävtejp. Använd fingrarna för att trycka ihop plasten vid behov. En gummiklubba underlättar för att knacka profilen på plats. OBS! profilen ska sitta hårt mot skivan. Försegla kanten mellan skiva och profil med silikon. 25 Stå på en trappstege mellan takbalkarna och ta bort glasningslisterna från takbalken. Tag fram den första takskivan och dra av skyddsplasten. (Se till att rätt sida är vänd utåt). Lägg skivan på plats så den ligger an mot takbalkarnas ändkåpor. Tryck skivan nedåt mot skumgummipackningen. 26 Slå tillbaka glasningslisterna som håller plasten med hjälp av en gummiklubba. När skivan sitter på plats ordentligt, kontrollera att takbalken är rak, annars knacka den rätt med gummiklubban. 27 Fortsätt fack för fack runt paviljongen. 28 Var försiktig när sista takskivan monteras. Det går att stå på takbalkarna, men det är lätt att halka. Vi rekommenderar att använda en ställning för att nå upp till nocken. 29 Täta med silikon runt takbalkarna upp mot taknocken. Lägg en ordentlig klick silikon inuti toppkåpan och lägg denna på plats över nocken.

13 Förslut nedre kanten av kanalplastskivan Silikon

14 30 Skruva fast den inre täckkåpan med en 25 mm skruv. Förborra med ett litet borr. Använd medföljande bricka med skruvkåpa för ett snyggt montage. 31 Klipp till de vita inre täcklisterna för hörnstolparna till rätt längd. Knacka på plats med en gummiklubba. Torka rent profiler med T-Röd vid behov. 32 Montera dörr och fönsterhandtag. 33 Justera vid behov dörrens gångjärn. Gångjärnen kan justeras i både höjd och sida med en 5 mm insexnyckel. Funktion: De öppningsbara fönsterna öppnas utåt som ett vridfönster. Fönstret kan inte slås runt helt.

15

16 Skötsel: Karm och fönsterbåge rengöres regelbundet med såpa och ljummet vatten. Använd en mjuk trasa. Rengöringsmedel som innehåller slipmedel får ej användas. Ej heller Scotch Brite svamp, Swinto eller liknande som kan repa ytan. PVC fönster får inte rengöras med medel som innehåller nitrater. Glas rengöres med glasputs eller T-röd utspätt i ljummet vatten. Gångjärn, vridbelag och andra beslag kontrolleras, rengörs och smörjs in med silikonolja regelbundet. Garantier: 2 år garanti på beslag 5 år garanti på övriga komponenter 5 år garanti mot kondens mellan glasen i isolerglaskassetten Garantierna gäller under förutsättning att montering och underhåll utförts enligt denna anvisning. Garantierna gäller reparation eller ersättning av felaktig produkt på grund av material- eller fabrikationsfel. Trasigt eller sprucket glas omfattas ej av garantin. Tack för att Du valde paviljong från Skånska Byggvaror Box 22238, Helsingborg Tel , Fax
