Monteringsanvisning Natur V vikparti 4 dörrar

Storlek: px
Starta visningen från sidan:

Download "Monteringsanvisning Natur V vikparti 4 dörrar"

Transkript

1 Monteringsanvisning Natur V vikparti 4 dörrar Art.nr Rev.nr 24 Detta behövs för monteringen Vattenpass (långt) Skruvdragare/Borrmaskin 2, 5, 0 och 4mm borr Bits torx T25 Skiftnyckel Skruvmejsel Tumstock Kniv Såg Gummiklubba Stämjärn Insexnyckel 6mm Kilar (trä el. plast)

2 Innehållsförteckning Natur V A Dörr 4 dörrar 4 A2 B C C2 C3 D D2 D3 D4 D5 D2 D3 D4 D5 D6 D2 D23 D24 D25 D3 D4 D42 D43 D44 D45 D46 D47 L-list (endast aluminiumklädda partier) Karmsida Tröskelprofil Bärprofil Anslagslist Blåslist centrum PVC list O-list P-list Spanjolettstänger (utan låskista) Gångjärnshalva 45mm Gångjärnstapp 45mm Gångjärnsskruv 4.0x30mm Tätkloss Gångjärnshalva 80mm Gångjärnstapp 80mm Handtag med lås Täcklock spanjolett Skruv 4.0x25mm Stödklack Handtag Hängrulle Mutter M8 till hängrulle L-stång 50mm Draghandtag Tapp för draghandtag Dekormutter Låsbricka 26m 2 5,8m 6m 6m 4m 3 par

3 Innehållsförteckning Natur V D48 Bricka 3x2mm D49 Bult M8 223 mm 4 dörrar 4 D50 D6 D62 D63 D64 D8 D0 Skarvmutter Karmskruvsverktyg Skruv 4,8 x 38 Skruv 4.8 x 60 Montageskruv 4.2x25 Låshus utan skott Karmskruv m. täckbricka Dörrstopp (inkl 4 skruv) Ett visst överskott av monteringsdetaljer kan förekomma beroende på partiets storlek. Natur V trävikpartier Läs noga igenom hela monteringsanvisningen innan ni börjar montera ert Natur V vikdörrsparti. Detta för att skaffa er en helhetsbild av monteringsarbetet. Vi rekommenderar att ni är två personer som hjälps åt när ett Natur V vikdörrsparti ska monteras. Natur V Vikdörrspartier monteras för att öppnas utåt. Kontrollera med hjälp av innehållsförteckningen att alla delar finns med i leveransen. Denna monteringsanvisning är indelad i 4 delar. - Montering av karm - Montering av spanjolett på dörrar - Montering av dörrar i karmen. - Montering av tätningar. Följ denna indelning vid montering av partiet. Har ni mer än ett vikdörrsparti med Natur V, se till att montera ett parti i taget för att undvika sammanblandning av dörrar. Karmyttermått: 4 dörrar 2475 x 990 mm 2875 x 990 mm Hålmått: Det måste alltid finnas ställplats i hålet där ett Natur V parti monteras. Vi rekommenderar att hålet är 20mm bredare och 0mm högre än partiets karmyttermått. Vid montering kilas partiet fast mellan karm och stomme med plast- eller träkilar. På detta sätt finns möjlighet att justera partiet i efterhand. 3

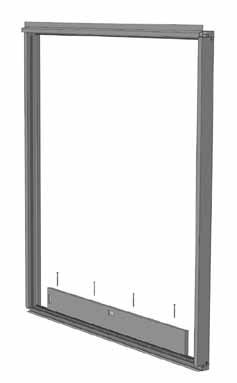

4 A) Montering av karm. Lägg tröskelprofilen C på plats mitt i öppningen. Dela upp ställplatsen jämt på båda sidor. Vi rekommenderar minst ca 0mm ställplats i varje sida. Viktigt! Väg in tröskelprofilen med ett vattenpass så den är i våg. Lägg vid behov in mellanlägg. ( Skruva ej fast den ännu ) 0mm C 0mm 2. Lyft karmsidor B och bärprofil C2 på plats. Kontrollera att bärprofilen är i våg och placerad mitt över tröskelprofilen. Förborra bärprofilen med 5mm borr ca c/c 600 mm och skruva fast bärprofilen C2 i bärlinan provisoriskt. Använd skruv D62. Genom att föra en av karmsidorna i sidled i öppningen kan man nu kontrollera att höjden i öppningen är lika längs hela partiets längd. Bärlina Utsida B C2 4

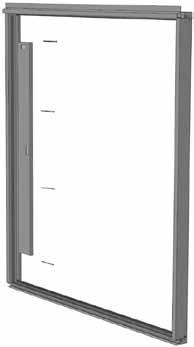

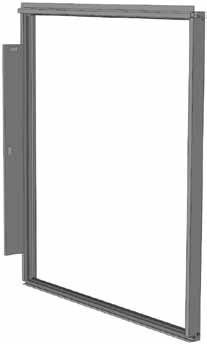

5 3. Kontrollera med ett vattenpass åter att bärprofilen C2 är i våg. Fäst bärprofilen permanent i konstruktionen. Borra genom bärprofilen med 5mm borr ca c/c 600 mm. Använd skruv D Väg in karmsidorna B i djup- och sidled. Se till att de ligger an mot bärprofilen uppåt. Skruva fast med medföljande karmskruv D0. Kontrollera att tröskelprofilen C fortfarande är i våg och linjerar med karmsidorna B. Se till att tröskelprofilen C ligger an mot karmsidorna uppåt. Borra med 5mm borr ca c/c 600 mm och skruva fast med skruv D63. Tänk på att inte placera en skruv vid något av tröskelprofilens dräneringshål. Fäst här 5. Kryssmät karmen och förvissa er om att båda diagonalerna är lika långa. Om ej, gå tillbaka till punkt 3 & 4 och kontrollmät. 5

6 B) Förbered dörrarna för höger respektive vänsterhängning genom montering av spanjoletter och gångjärn. OBS! Läs instruktionerna noggrant och arbeta lugnt och metodiskt då detta är det enskilt viktigaste momentet. Börja med att bestämma om partiet ska vara höger eller vänsterhängt. Detta avgörs genom att se på partiet utifrån.ska ditt parti vara högerhängt? Fortsätt här. För vänsterhängt fortsätt till sidan. Högerhängt parti 4 dörrar Vad är upp och ned på aluminiumbeklädda luckor? Pilen på luckans glas visar vad som är upp på luckan. Det är viktigt att luckorna monteras på rätt håll. V(B) H(B) H2 H(C) Märk upp dörrarna med exempelvis maskeringstejp och skriv H(B eller C), H2 och V(B). Dörrar märkta H. Borra ett 4mm hål på höger insida av dörr H(B+C). Se skiss för mått och placering. Bilder på denna sida visar partiet inifrån VIKTIGT! Placera låshus och handtag enligt nedan: Definition av dörrar H: 28 mm till centrum 4mm hål 955 mm till centrum hål 28 H (B) Pardörr i 4-dörrarspartier Monteras med låshus utan skott D8 och handtag med lås D2, fäst med skruv D3 H (C) Mellandörr Monteras med låshus utan skott D8 och handtag D3, fäst med skruv D24 H OBS! Bild visar insida

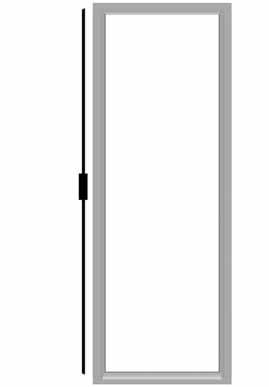

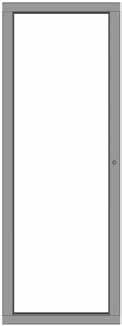

7 H(B) Borra 5mm djupt med 0mm borr så att handtaget passar. Borra ej mer än 5 mm så att skruven kan fästa. 0 mm borr 2 mm 2 mm För dörr märkt V se sida 4 mm borr H (C) H2 H (B) V (B) Hängningssida Placering av handtag OBS! Bild visas inifrån 2. Lägg i spanjolettlåskistan och ett par spanjolettstänger D5, och kontrollera med ett löst handtag, ex D3 att kistan ligger rätt. Dörren ska vara låst (spanjolettstängerna sticker ut) med handtag i nedfällt läge och öppen (spanjolettstängerna infällda i dörren) med handtaget riktat in över glaset. Avfasningen på ändan av spanjolettstängerna ska vara riktad utåt, se bild. Utsida H H(B) H(C) Bild visas utifrån 3. Montera tätkloss D4 med skruv D3 i alla luckans 4 hörn. 7

8 4. Montera gångjärnen och D5 med gångjärnskruv D3 enligt bilder nedan. OBS! Det är viktigt att gångjärnen kommer på rätt höjd och att man förborrar med 2mm borr för att undvika att träet spricker. Använd bifogade mallar för rätt placering av gångjärn, se nedan. Tredje mittgångjärnet monteras i ett senare skede. Utsida 5 mm 33 mm Gångjärn riktade inåt H(C) Gångjärn riktade utåt 33 mm Bild visas utifrån 80 mm Den större gångjärnshalvan (D5), 80mm hög, ska sitta överst på dörren. Nedre och mittgångjärn ska vara 45mm (). Använd bifogade mallar för att placera de övre och undre gångjärnen på luckorna. Utsida 33 mm H(B) Gångjärn riktade utåt 8 Bild visas utifrån 80 mm Exempel på hur gångjärnen placeras mot mallarna

9 Dörrar märkta H2. Montera nedre och övre gångjärnen på båda sidor. OBS! Det är viktigt att gångjärnet kommer på rätt höjd och att man förborrar med 2mm borr för att undvika att träet spricker. Tredje mittgångjärnet monteras i ett senare skede. Utsida 5 mm 33 mm H2 H2 Gångjärn riktat utåt Gångjärn riktat inåt 33 mm Bild visas utifrån Bild visas utifrån Den större gångjärnshalvan (D5), 80mm hög, ska sitta överst på dörren. Nedre och mittgångjärn ska vara 45mm (). 80 mm Exempel på hur gångjärnen placeras mot mallarna 2. Montera tätkloss D4 med skruv D3 i alla luckans 4 hörn. Dörr märkt V, se sid. Använd bifogade mallar för att placera de övre och undre gångjärnen på luckorna. 9

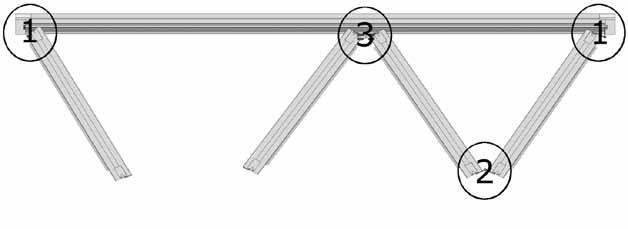

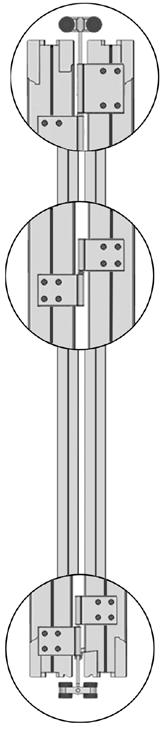

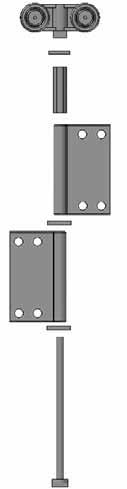

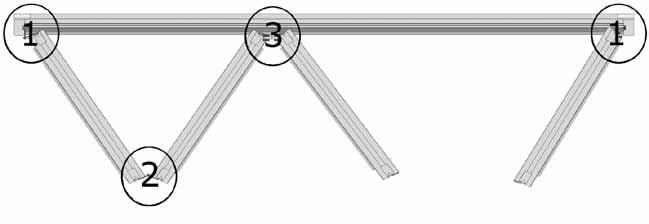

10 Beslagsplacering högerhängt parti, innan monteringen av beslagen påbörjas, läs del C, sid 6 Beslagen visas från det håll pilen pekar. Bilderna nedan hänvisar till respektive skarv. Gångdörren till vänster i partiet monteras som vänsterhängd dörr. se sid: OBS! 3 gångjärn monteras i varje dörr. Mittengångjärnet monteras i ett senare skede. V För in muttern D42 i slitsen på hängrullen D4 för att kunna spänna bulten D49. D5 D4 D47 V D46 D2 D6 D50 D5 D48 Gångjärn D5 D48 D5 D48 D43 D48 D45 D44 D49 D4 D46 0 Toppstyrning Bottenstyrning, Gångjärn m draghandtag

11 Skall ditt parti vara vänsterhängt? Läs här! Vänsterhängt parti 4 dörrar Vad är upp och ned på aluminiumbeklädda luckor? Pilen på luckans glas visar vad som är upp på luckan. Det är viktigt att luckorna monteras på rätt håll. V(C) V2 V(B) H(B) Märk upp dörrarna med exempelvis maskeringstejp och skriv V(B eller C), V2 och H(B) Dörrar märkta V:. Borra ett 4mm hål på vänster insida av dörr V(B+C). Se skiss för mått och placering. Bilder på denna sida visar partiet inifrån. VIKTIGT! Placera låshus och handtag enligt nedan: mm till centrum 4mm hål 955 mm till centrum hål V OBS! Bild visar insida

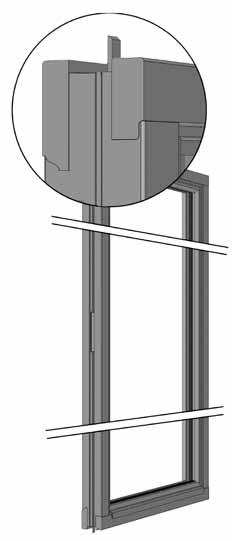

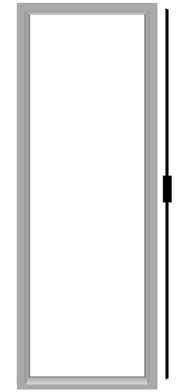

12 V(B) Borra 5mm djupt med 0mm borr så att handtaget passar. Borra ej mer än 5 mm så att skruven kan fästa. 0 mm borr 2 mm För dörr märkt H se sida 6 2 mm 4 mm borr H(B) V(B) V2 V(C) Placering av handtag OBS! Bild visas inifrån Hängningssida Definition av dörrar V: V (B) Pardörr i 2 och 4-dörrarspartier Monteras med låshus utan skott (D8) och handtag med lås (D2), fäst med skruv D3 V (C) Mellandörr Monteras med låshus utan skott (D8) och handtag (D3), fäst med skruv D24 2. Lägg i spanjolettlåskistan och ett par spanjolettstänger D5, och kontrollera med ett löst handtag, ex D3 att kistan ligger rätt. Dörren ska vara låst (spanjolettstängerna sticker ut) med handtag i nedfällt läge och öppen (spanjolettstängerna infällda i dörren) med handtaget riktat in över glaset. Avfasningen på ändan av spanjolettstängerna ska vara riktad utåt, se bild. V V Insida Bild visas utifrån 3. Montera tätkloss D4 med skruv D3 i alla luckans 4 hörn. Utsida 2

13 4. Montera gångjärnen och D5 med gångjärnskruv D3 enligt bilder nedan. OBS! Det är viktigt att gångjärnen kommer på rätt höjd och att man förborrar med 2mm borr för att undvika att träet spricker. Använd bifogade mallar för rätt placering av gångjärn, se nästa sida. Tredje mittgångjärnet monteras i ett senare skede. Utsida Utsida 33 mm 5 mm 33 mm Gångjärn riktade utåt V(C) Gångjärn riktade inåt Gångjärn riktade utåt V(B) 80 mm Bild visas utifrån 33 mm 80 mm Bild visas utifrån Den större gångjärnshalvan (D5), 80mm hög, ska sitta överst på dörren. Nedre och mittgångjärn ska vara 45mm (). 3

14 Dörrar märkta V2. Montera nedre och övre gångjärnen på båda sidor. OBS! Det är viktigt att gångjärnet kommer på rätt höjd och att man förborrar med 2mm borr för att undvika att träet spricker. Tredje mittgångjärnet monteras i ett senare skede. Utsida 33 mm 5 mm Gångjärn riktade inåt V2 Gångjärn riktade utåt 80 mm 33 mm Exempel på hur gångjärnen placeras mot mallarna Bild visas utifrån Den större gångjärnshalvan (D5), 80mm hög, ska sitta överst på dörren. Nedre och mittgångjärn ska vara 45mm (). 2. Montera tätkloss D4 med skruv D3 i alla luckans 4 hörn. Använd bifogade mallar för att placera de övre och undre gångjärnen på luckorna. Dörr märkt H, se sid 6. 4

15 Beslagsplacering vänsterhängt parti, innan monteringen av beslagen påbörjas, läs del C, sid 6 Beslagen visas från det håll pilen pekar. Bilderna nedan hänvisar till respektive skarv. Gångdörren till höger i partiet monteras som högerhängd dörr. se sid: OBS! 3 gångjärn monteras i varje dörr. Mittengångjärnet monteras i ett senare skede. V För in muttern D42 i slitsen på hängrullen D4 för att kunna spänna bulten D49 D5 D4 D47 V D46 D2 D6 D50 D5 D48 Gångjärn D5 D48 D5 D48 D43 D48 D45 D44 Toppstyrning D49 D4 Bottenstyrning, D46 Gångjärn m draghandtag 5

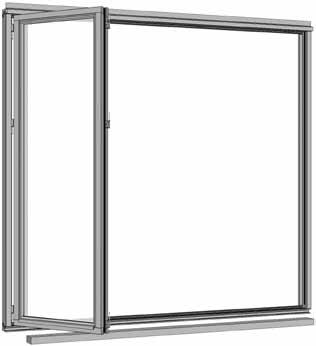

16 C) Montera dörrarna i karmen OBS! Det är viktigt att alltid förborra med ett litet borr i dörrarna innan gångjärn eller handtag skruvas fast, för att undvika att träet spricker.. Montera ihop beslagen enligt beslagsplacering för högerhängt, sidan alternativt vänsterhängt parti, sidan Använd en regel som är lika hög som avståndet mark till ovankant tröskel, lägg denna ca en halv meter utanför partiet. Denna är till för att ställa dörrarna på medan beslagen monteras. 3. Montera undre gångjärnet på karmsidan. Ska sitta 38mm upp från underkant karmsida till underkant gångjärn. Använd bifogad mall. 38mm 4. Sätt i gångjärnstappen D2 i undre gångjärnet och lyft på luckan. Montera översta gångjärnet D5 i karmen. Luckans övre gångjärn sitter redan på plats och fungerar som mall för var gångjärnet D5 ska sitta i karmen. 5. Montera partiets luckor med start på lucka med beslag som visas enligt beslagsplacering. Bottenstyrning sätts på plats i tröskelprofilen C genom att vinkla hjulet lätt utåt, trä det in i skenan och räta upp. Det kan ibland underlätta att ta av en förmonterad gångjärnshalva igen vid montering av dörrarna. Återmontering sker då enkelt med hjälp av tidigare hål för skruv. 6

17 6. Montera mittengångjärnen på följande mått: Börja med att montera den undre halvan på angivet mått, 050 mm. Se bild. Vik sedan över gångjärnet och fäst i andra luckan. Glöm inte att förborra med 2mm borr! 050 mm 45 mm 7. Montera därefter handtag på dörrar H och V. På dörr H(B) och V(B) ska sitta handtag D2, fäst med gångjärnskruv D3 På dörr H(C) och V(C) ska sitta handtag D3, fäst med skruv D24 Förborra med 2mm borr. 8. Kontrollera att spelet mellan lucka och karm är jämn över och under partiet. Spelet skall vara ca 5mm. Vid behov justera första luckan genom att luta karmsidan något med hjälp av karmskruven. Justering kan även behövas på Bult D49 mot hjulvaggan för att partiet ska hänga rakt. 9. Spänn skarvmuttern D50 så låsbrickan D47 pressas upp mot hängrullen D4. Detta förhindrar att bulten gängar ur hängrullen när partiet används. 0. Kontrollera att partiet löper lätt och rätt. Justera vid behov.. Montera täcklock D23 över låskistor på dörrar H(B) samt V(B) med skruv D24. Förborra med 2mm borr. 2. Montera stödklacken D25 i bottenprofilen. Montera stödklacken under alla luckor med spanjolett. Linjera med det stansade hålet i tröskelprofilen C, och tryck fast stödklacken. Spanjoletten ska gå igenom stödklacken när handtaget är i låst läge. C 7

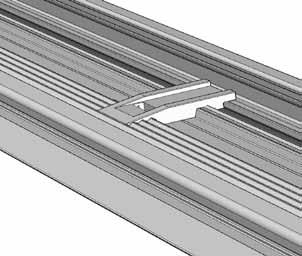

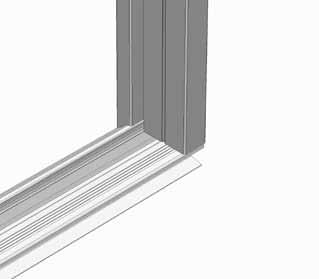

18 D) Montering av tätningar. Täta karmens samtliga hörn med silikon. 2. Montera blåslist centrum D genom att trycka den på plats i spåret enligt bild i karmens bärprofil och tröskelprofil. 3. Montera PVC list D2 på dörrens kant. Monteras i spåret mellan gångjärnen. PVC listens fot måste skäras bort med kniv där den löper över en låskista på dörrar H(C) och V(C) PVC list 4. Montera O-list D3 i det inre spåret på dörrens kant. Klipp bort foten på O-listen över gångjärnen för att få listen att gå längs hela dörrens höjd. O-list 8

19 5. Montera L-list A2 i spåret i aluminiumbeklädnaden runt om luckan ( Gäller endast partier med aluminiumbeklädnad ) Listen monteras i sidorna och upptill på luckan. L-list 6. Montera anslagslisten C3 på insidan av dörren som inte är gångdörr 4 dörrarspartier. Använd skruv D64. Borra 5mm hål i profilen för montageskruv D64. Glöm inta att förborra i dörren för skruven med 2mm borr. Montera blåslist D i anslagslisten. Montageskruv D64 Blåslist centrum D Dörrstopp För att kunna ställa upp gångdörren medföljer en hållare som monteras på gångdörrens utsida. Tänk på att alltid förborra med 2 mm borr innan dörrstoppen skruvas fast. Monteras i gångdörren Monteras på motsatt dörr eller på övrig plats Exempel på hur dörrstopp kan monteras. 9

20 Felsökning Luckorna hänger inte rätt efter montering:. Kontrollera punkt -5 på sidorna 4 & 5 igen. Är allt rakt? Kontrollmät måttet från tröskelprofil till bärprofil och försäkra dig om att det är lika över hela partiets längd. ( punkt 2 ) 2. Kontrollera första luckan som är fäst i karmen. Är avståndet mellan luckans underkant till tröskelprofilens överkant lika längs luckans bredd? Är avståndet mellan luckans överkant till bärprofilens underkant lika längs luckans bredd? Om luckan hänger: Justera på karmskruvarna som håller karmsidan och ställ karmsidan med lite baklut tills luckan hänger rakt. Nu kan resten av partiet justeras på bultarna som sitter fast i de övre hängrullarna. Justera tills det är ca 5mm spel mellan lucka och karm både uppe och nere på samtliga luckor. Handtaget går i anslagslisten vid pardörrarna:. Justera ut karmsidorna något så att handtaget löper fritt. Glas Utsätts glas för snabba temperaturväxlingar skapas termiska spänningar i glaset. Glaset kan då absorbera så mycket värme att det kan spricka. Mörka persienner eller andra mörka ytor som är placerade nära glasets insida kan absorbera mycket värme. Speciellt utsatt blir glaset om någon del ligger i skugga medan en annan värms upp direkt av solen. Det finns då risk för termiska sprickor. Dessa sprickor omfattas ej av garantin. Garantier: Natur V Alu: 0 år Produktgaranti från inköpsdatum 0 år Isolerglasgaranti från tillverkningsdatum stämplat i kassetten. Natur V Trä: 5 år Produktgaranti från inköpsdatum 0 år Isolerglasgaranti från tillverkningsdatum stämplat i kassetten. Garantierna gäller endast om partiet monterats och underhållits enligt monteringsanvisningen. Garantin gäller reparation eller ersättning av felaktig produkt på grund av material- eller fabrikationsfel. Isolerglasgarantin gäller mot kondens i glaskassetten på grund av att luft kommit in mellan glasen. Trasigt eller sprucket glas omfattas ej av produktgarantin. Tack för att Du valde uterumspartier från Skånska Byggvaror Box 22238, Helsingborg Tel , Fax
