Montering Aluminiumstomme / Isolertak

Transkript

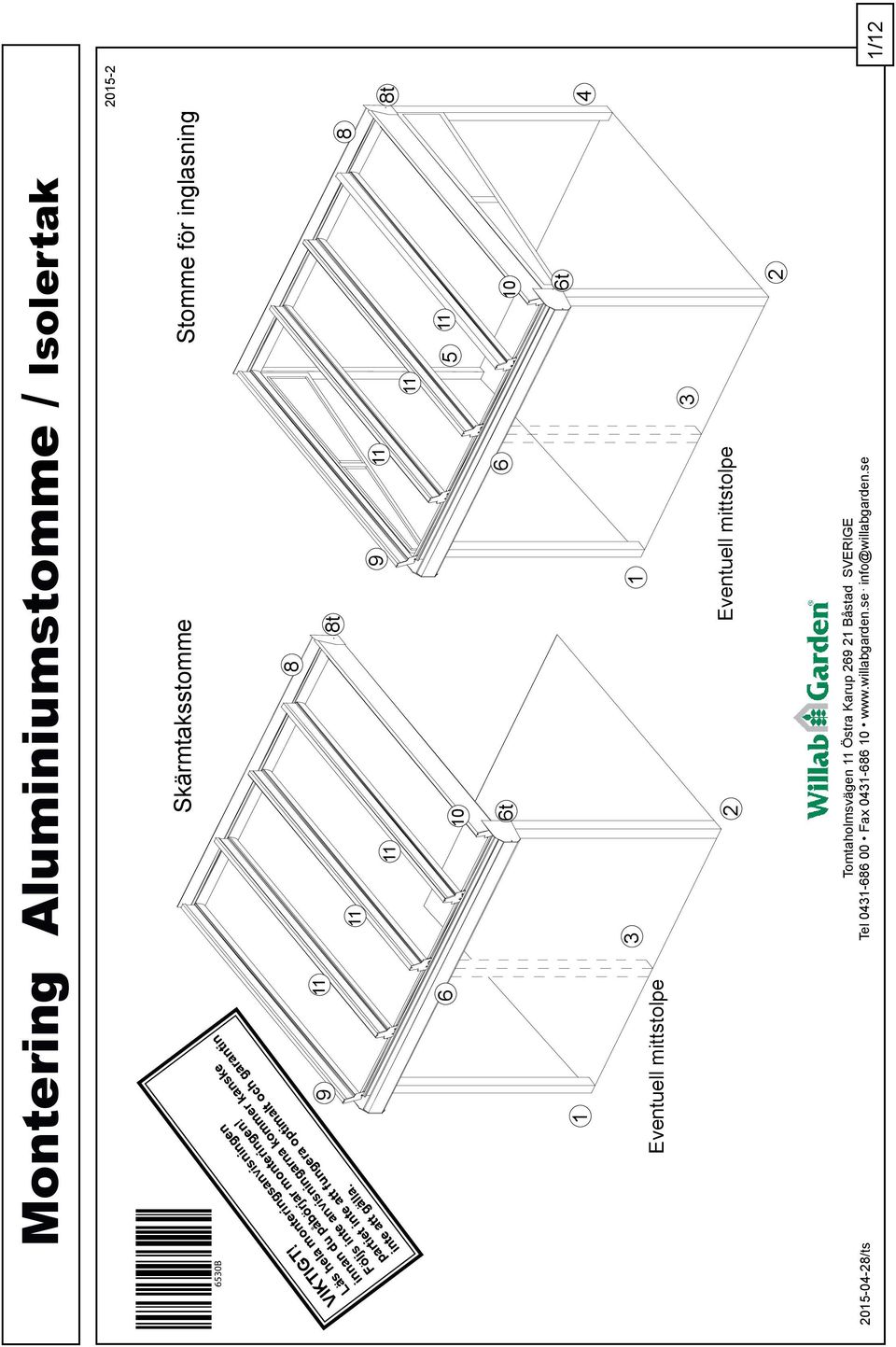

1 Tomtaholmsvägen Östra Karup 9 Båstad SVERIGE Tel Fax info@willabgarden.se /ts Montering Aluminiumstomme / Isolertak Skärmtaksstomme Stomme för inglasning Eventuell mittstolpe 3 Eventuell mittstolpe 05-4 / inte att gälla. partiet inte att fungera optimalt och garantin Följs inte anvisningarna kommer kanske Läs hela monteringsanvisningen innan du påbörjar monteringen! 530B t t t t VIKTIGT!

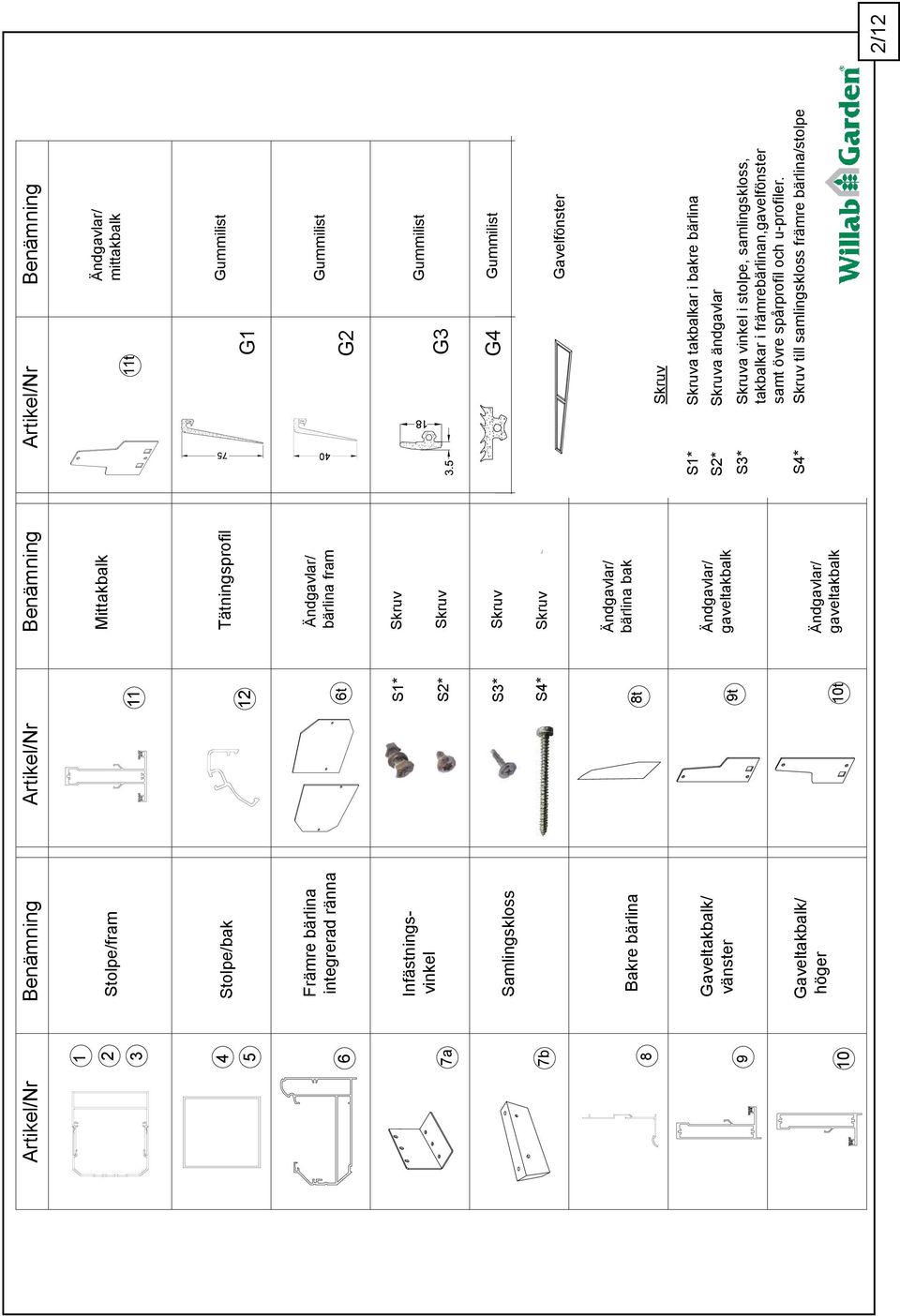

2 Artikel/Nr Benämning Artikel/Nr Benämning Artikel/Nr Benämning 3 Stolpe/fram Mittakbalk Ändgavlar/ mittakbalk t 4 Stolpe/bak Tätningsprofil Gummilist 5 G Främre bärlina integrerad ränna t Ändgavlar/ bärlina fram G Gummilist 7a Infästningsvinkel S* S* Skruv Skruv G3 Gummilist S3* Skruv G4 Gummilist Samlingskloss 7b S4* Skruv Gavelfönster Bakre bärlina t Ändgavlar/ bärlina bak Skruv 9 Gaveltakbalk/ vänster Ändgavlar/ gaveltakbalk Gaveltakbalk/ höger Ändgavlar/ t gaveltakbalk 9t S* Skruva takbalkar i bakre bärlina S* Skruva ändgavlar S3* Skruva vinkel i stolpe, samlingskloss, takbalkar i främrebärlinan,gavelfönster samt övre spårprofil och u-profiler. S4* Skruv till samlingskloss främre bärlina/stolpe / 40

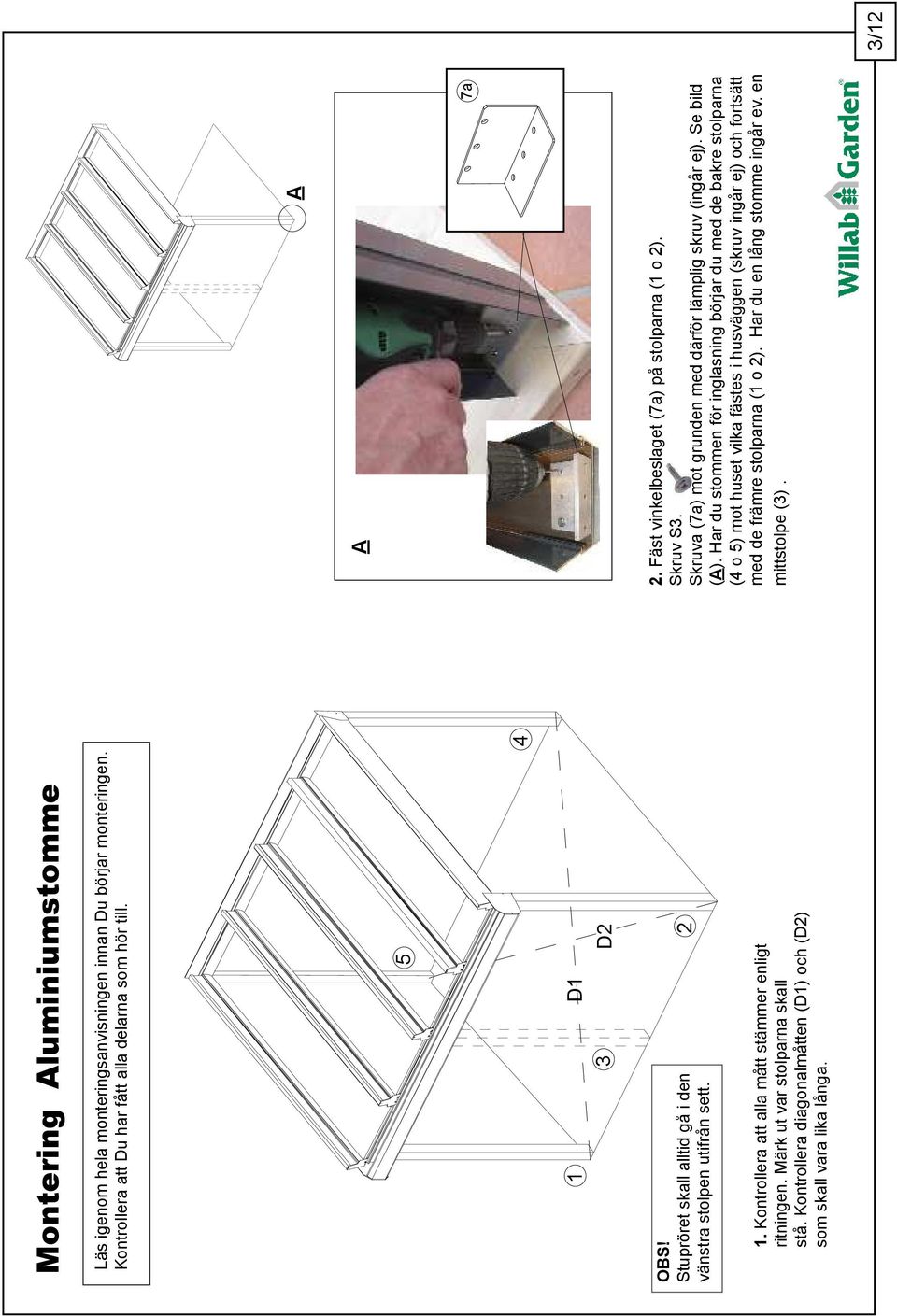

3 Montering Aluminiumstomme Läs igenom hela monteringsanvisningen innan Du börjar monteringen. Kontrollera att Du har fått alla delarna som hör till. 5 D 3 D OBS! Stupröret skall alltid gå i den vänstra stolpen utifrån sett.. Kontrollera att alla mått stämmer enligt ritningen. Märk ut var stolparna skall stå. Kontrollera diagonalmåtten (D) och (D) som skall vara lika långa. 4 A A 7a. Fäst vinkelbeslaget (7a) på stolparna ( o ). Skruv S3. Skruva (7a) mot grunden med därför lämplig skruv (ingår ej). Se bild (A). Har du stommen för inglasning börjar du med de bakre stolparna (4 o 5) mot huset vilka fästes i husväggen (skruv ingår ej) och fortsätt med de främre stolparna ( o ). Har du en lång stomme ingår ev. en mittstolpe (3). 3/

4 3. Skruva fast samlingsklossen (7b) på främre bärlinans () undersida (skruv S4 ). Lägg främre bärlinan () på de främre stolparna ( o ) och skruva samman dem med samlingsklossen (7b) enl. skisserna nedan B och C (skruv S ). OBS! Stupröret sitter alltid till vänster utifrån sett. C B 7b skruv S skruv S4 skruv S4 skruv S 7b skruv S4 4. Skruva ändgavlarna (t) (skruv S ) på främre bärlinan (). t t B-C t Skruv S 4/

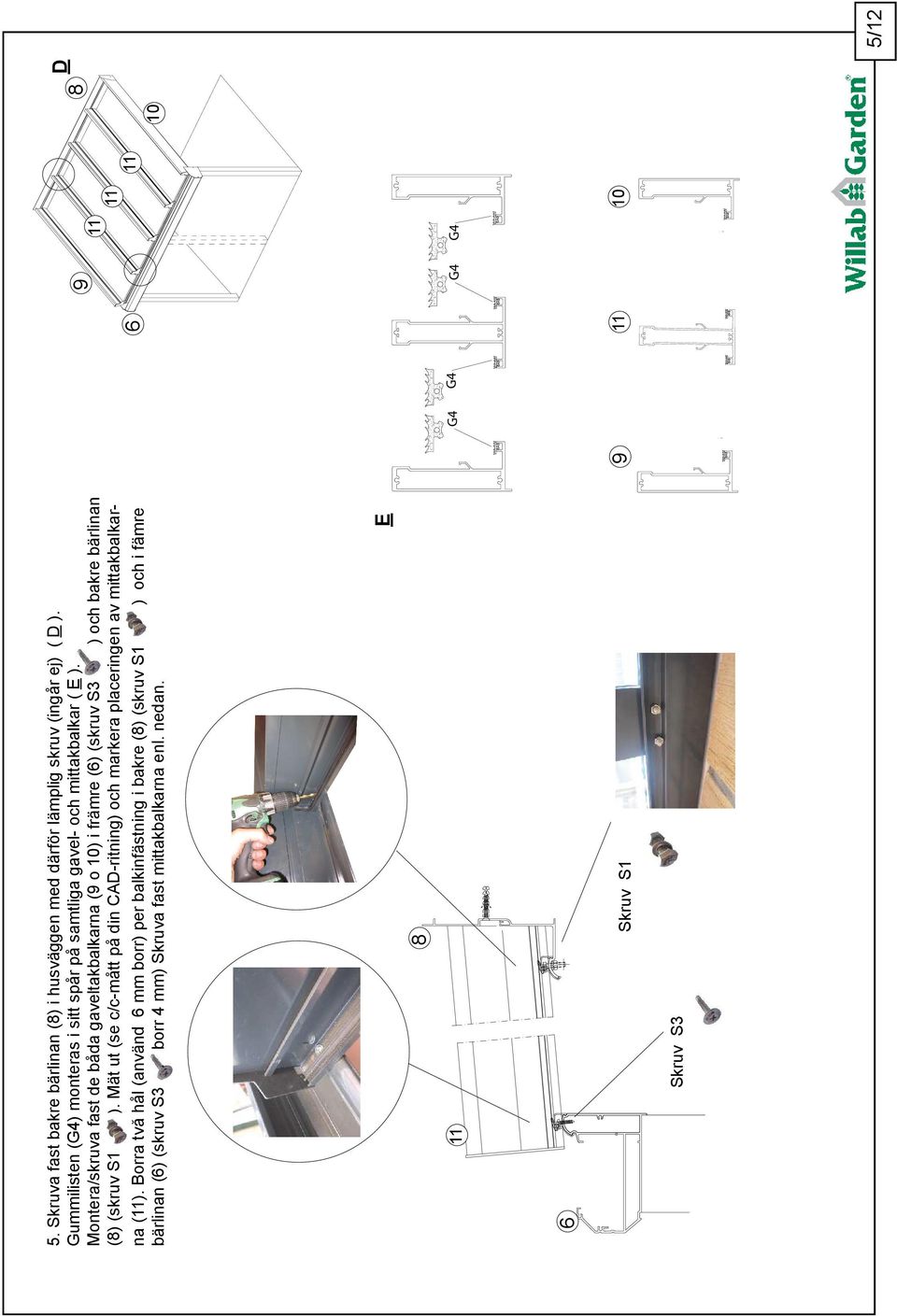

5 5. Skruva fast bakre bärlinan () i husväggen med därför lämplig skruv (ingår ej) ( D ). Gummilisten (G4) monteras i sitt spår på samtliga gavel- och mittakbalkar ( E ). Montera/skruva fast de båda gaveltakbalkarna (9 o ) i främre () (skruv S3 ) och bakre bärlinan () (skruv S ). Mät ut (se c/c-mått på din CAD-ritning) och markera placeringen av mittakbalkarna (). Borra två hål (använd mm borr) per balkinfästning i bakre () (skruv S ) och i fämre bärlinan () (skruv S3. borr 4 mm) Skruva fast mittakbalkarna enl. nedan. E Skruv S Skruv S3 9 G4 G4 G4 G4 9 D 5/

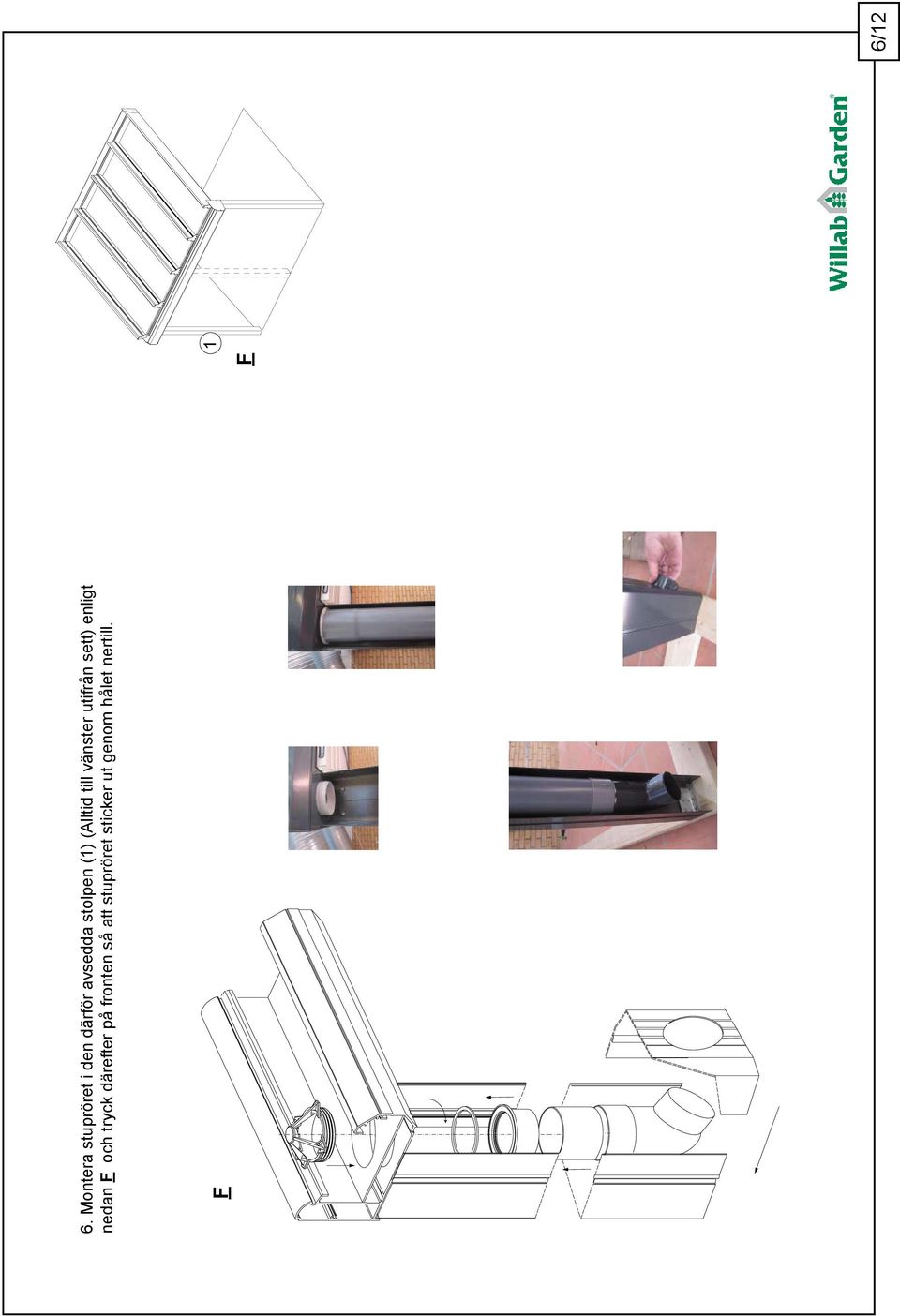

6 . Montera stupröret i den därför avsedda stolpen () (Alltid till vänster utifrån sett) enligt nedan F och tryck därefter på fronten så att stupröret sticker ut genom hålet nertill. F F /

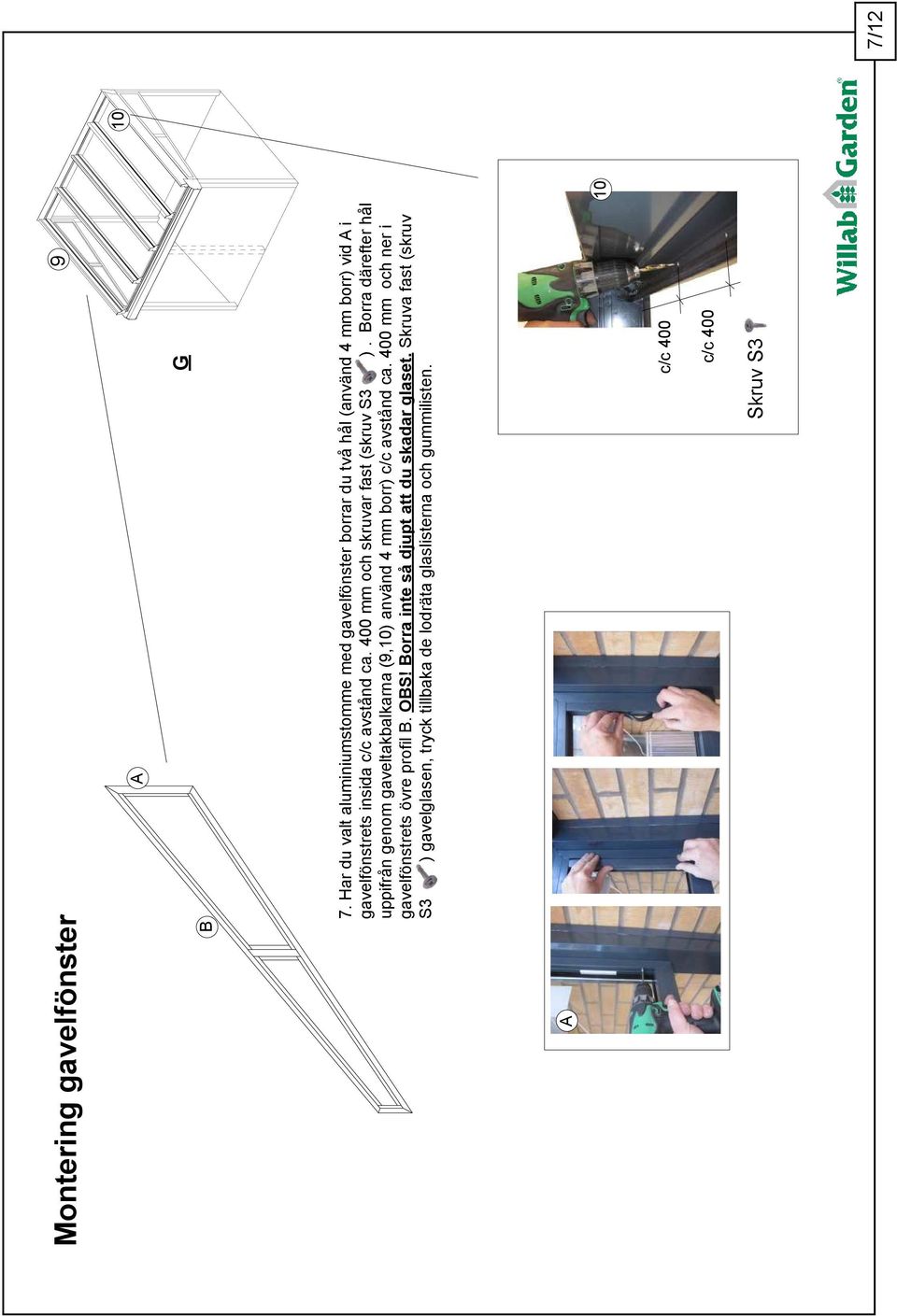

7 Montering gavelfönster B A 9 A G 7. Har du valt aluminiumstomme med gavelfönster borrar du två hål (använd 4 mm borr) vid A i gavelfönstrets insida c/c avstånd ca. 400 mm och skruvar fast (skruv S3 ). Borra därefter hål uppifrån genom gaveltakbalkarna (9,) använd 4 mm borr) c/c avstånd ca. 400 mm och ner i gavelfönstrets övre profil B. OBS! Borra inte så djupt att du skadar glaset. Skruva fast (skruv S3 ) gavelglasen, tryck tillbaka de lodräta glaslisterna och gummilisten. c/c 400 c/c 400 Skruv S3 7/

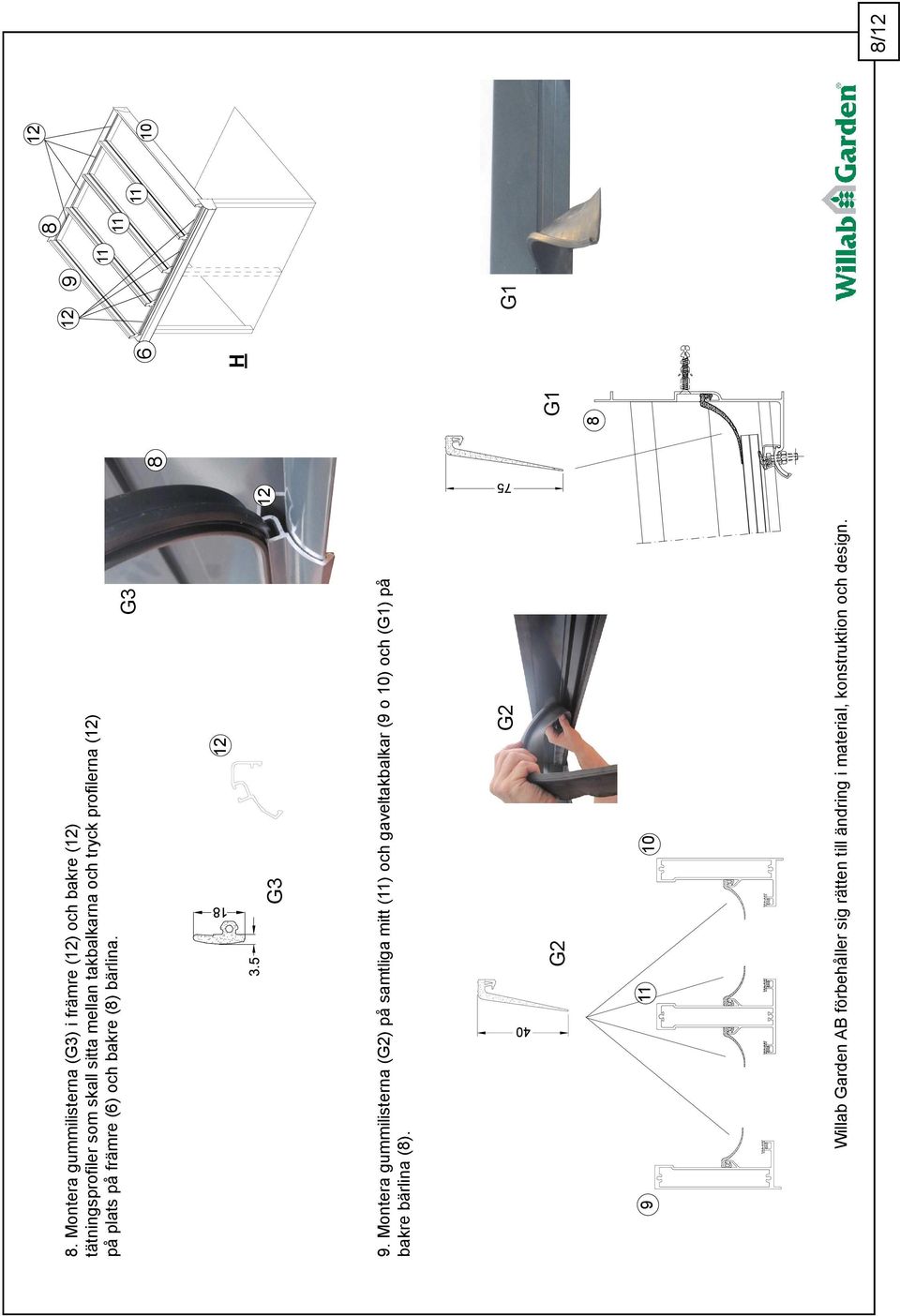

8 . Montera gummilisterna (G3) i främre () och bakre () tätningsprofiler som skall sitta mellan takbalkarna och tryck profilerna () på plats på främre () och bakre () bärlina. G3 H G3 9. Montera gummilisterna (G) på samtliga mitt () och gaveltakbalkar (9 o ) och (G) på bakre bärlina (). G G G G 9 Willab Garden AB förbehåller sig rätten till ändring i material, konstruktion och design. 9 / 40

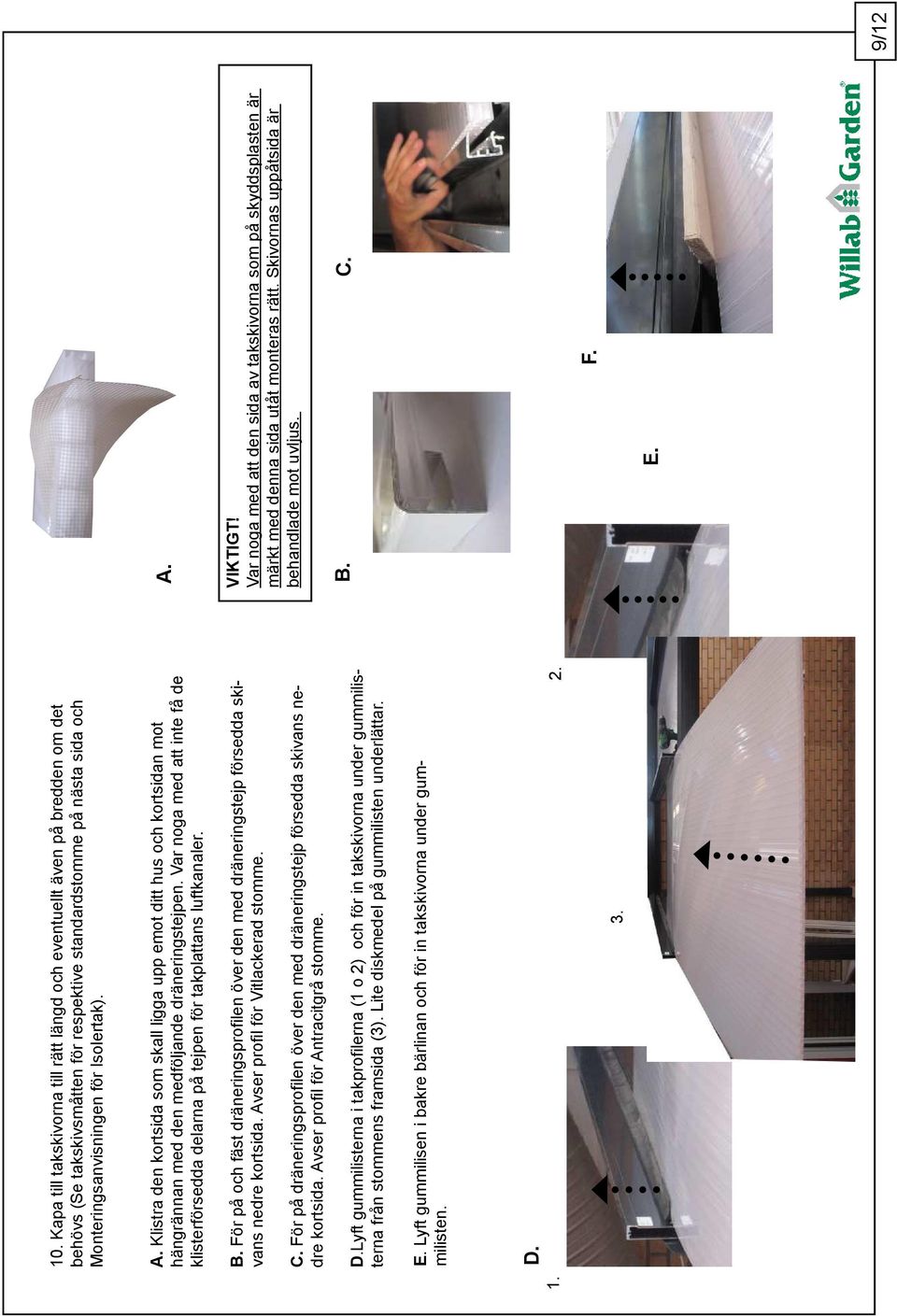

9 . Kapa till takskivorna till rätt längd och eventuellt även på bredden om det behövs (Se takskivsmåtten för respektive standardstomme på nästa sida och Monteringsanvisningen för Isolertak). A. Klistra den kortsida som skall ligga upp emot ditt hus och kortsidan mot hängrännan med den medföljande dräneringstejpen. Var noga med att inte få de klisterförsedda delarna på tejpen för takplattans luftkanaler. B. För på och fäst dräneringsprofilen över den med dräneringstejp försedda skivans nedre kortsida. Avser profil för Vitlackerad stomme. C. För på dräneringsprofilen över den med dräneringstejp försedda skivans nedre kortsida. Avser profil för Antracitgrå stomme. D.Lyft gummilisterna i takprofilerna ( o ) och för in takskivorna under gummilisterna från stommens framsida (3). Lite diskmedel på gummilisten underlättar. E. Lyft gummilisen i bakre bärlinan och för in takskivorna under gummilisten. D A. VIKTIGT! Var noga med att den sida av takskivorna som på skyddsplasten är märkt med denna sida utåt monteras rätt. Skivornas uppåtsida är behandlade mot uvljus. B. C. F. E. 9/

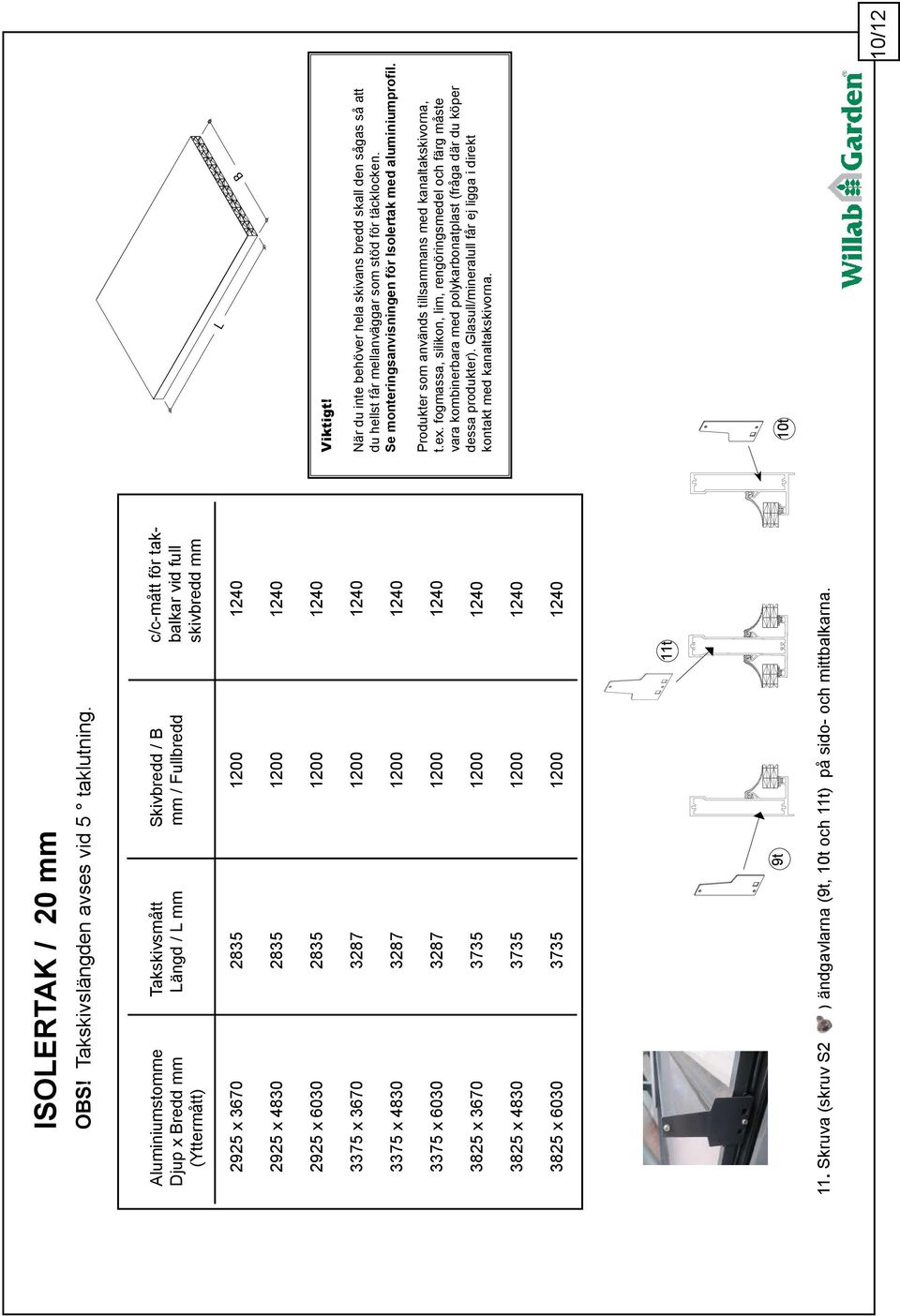

10 ISOLERTAK / 0 mm OBS! Takskivslängden avses vid 5 taklutning. Aluminiumstomme Takskivsmått Skivbredd / B Djup x Bredd mm Längd / L mm mm / Fullbredd (Yttermått) c/c-mått för takbalkar vid full skivbredd mm L B 95 x x x Viktigt! 3375 x x När du inte behöver hela skivans bredd skall den sågas så att du hellst får mellanväggar som stöd för täcklocken. Se monteringsanvisningen för Isolertak med aluminiumprofil x x Produkter som används tillsammans med kanaltakskivorna, t.ex. fogmassa, silikon, lim, rengöringsmedel och färg måste vara kombinerbara med polykarbonatplast (fråga där du köper dessa produkter). Glasull/mineralull får ej ligga i direkt kontakt med kanaltakskivorna. 35 x x t 9t t. Skruva (skruv S ) ändgavlarna (9t, t och t) på sido- och mittbalkarna. /

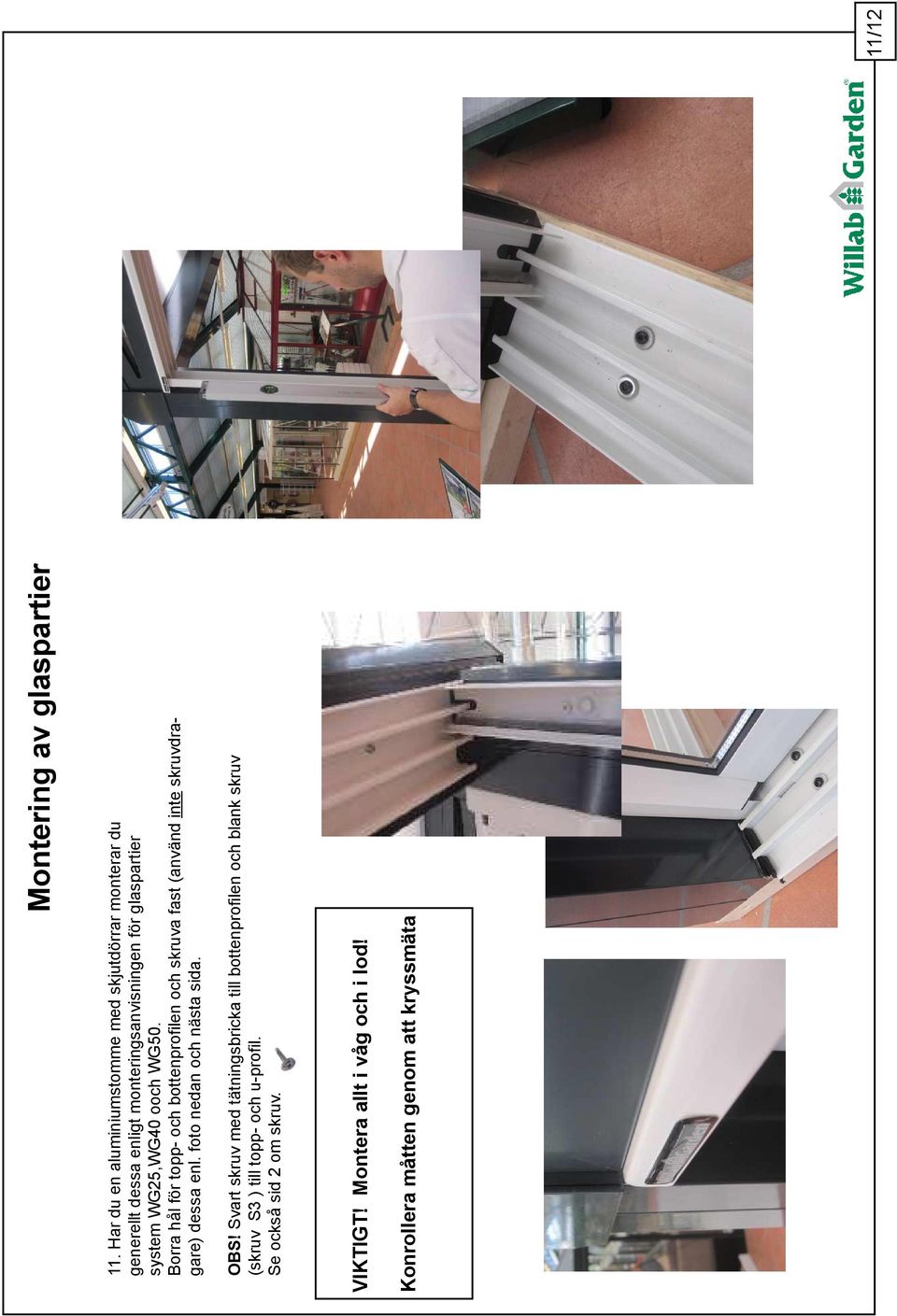

11 Montering av glaspartier. Har du en aluminiumstomme med skjutdörrar monterar du generellt dessa enligt monteringsanvisningen för glaspartier system WG5,WG40 ooch WG50. Borra hål för topp- och bottenprofilen och skruva fast (använd inte skruvdragare) dessa enl. foto nedan och nästa sida. OBS! Svart skruv med tätningsbricka till bottenprofilen och blank skruv (skruv S3 ) till topp- och u-profil. Se också sid om skruv. VIKTIGT! Montera allt i våg och i lod! Konrollera måtten genom att kryssmäta /

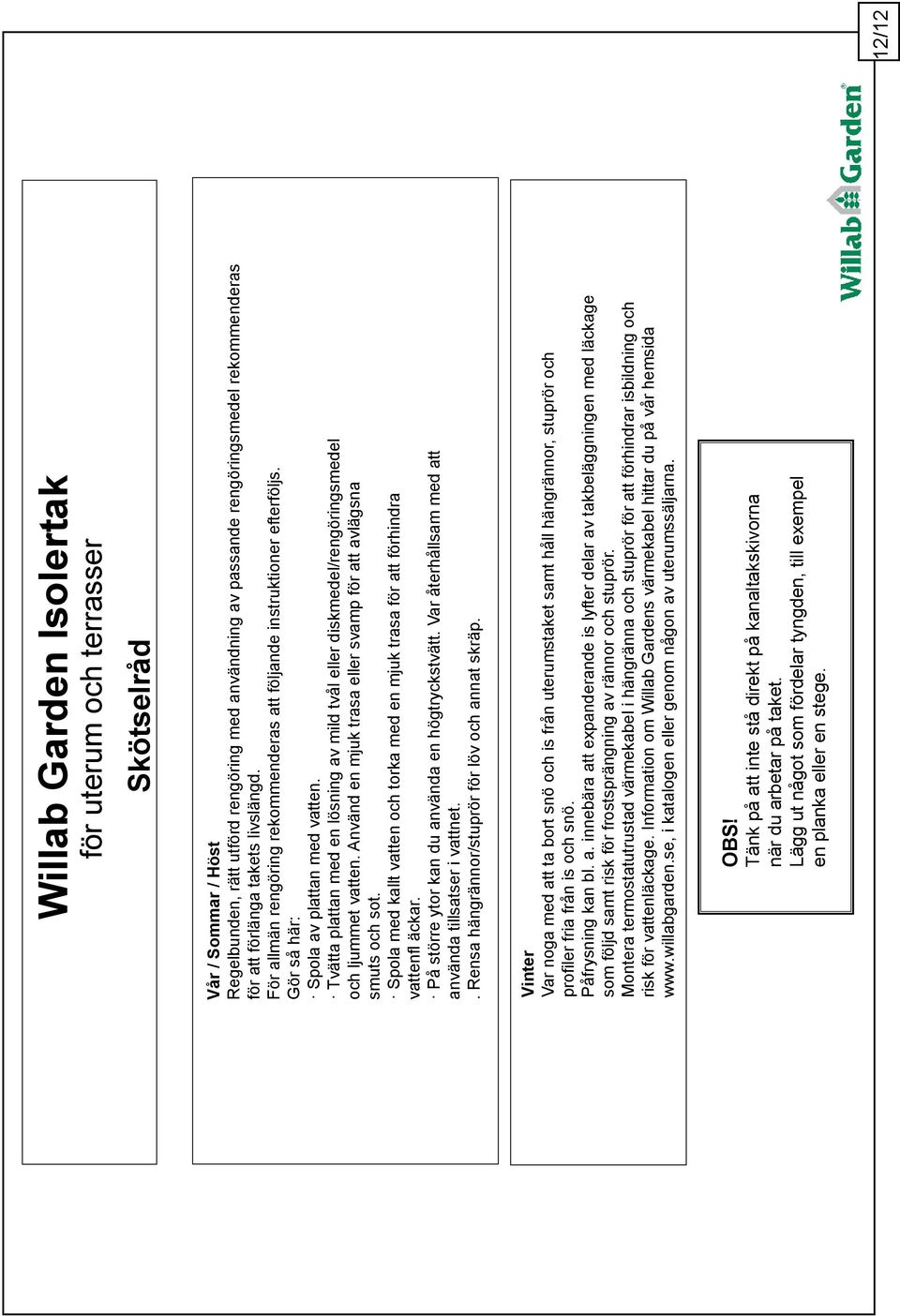

12 Willab Garden Isolertak för uterum och terrasser Skötselråd Vår / Sommar / Höst Regelbunden, rätt utförd rengöring med användning av passande rengöringsmedel rekommenderas för att förlänga takets livslängd. För allmän rengöring rekommenderas att följande instruktioner efterföljs. Gör så här: Spola av plattan med vatten. Tvätta plattan med en lösning av mild tvål eller diskmedel/rengöringsmedel och ljummet vatten. Använd en mjuk trasa eller svamp för att avlägsna smuts och sot. Spola med kallt vatten och torka med en mjuk trasa för att förhindra vattenfl äckar. På större ytor kan du använda en högtryckstvätt. Var återhållsam med att använda tillsatser i vattnet.. Rensa hängrännor/stuprör för löv och annat skräp. Vinter Var noga med att ta bort snö och is från uterumstaket samt håll hängrännor, stuprör och profiler fria från is och snö. Påfrysning kan bl. a. innebära att expanderande is lyfter delar av takbeläggningen med läckage som följd samt risk för frostsprängning av rännor och stuprör. Montera termostatutrustad värmekabel i hängränna och stuprör för att förhindrar isbildning och risk för vattenläckage. Information om Willab Gardens värmekabel hittar du på vår hemsida i katalogen eller genom någon av uterumssäljarna. OBS! Tänk på att inte stå direkt på kanaltakskivorna när du arbetar på taket. Lägg ut något som fördelar tyngden, till exempel en planka eller en stege. /
