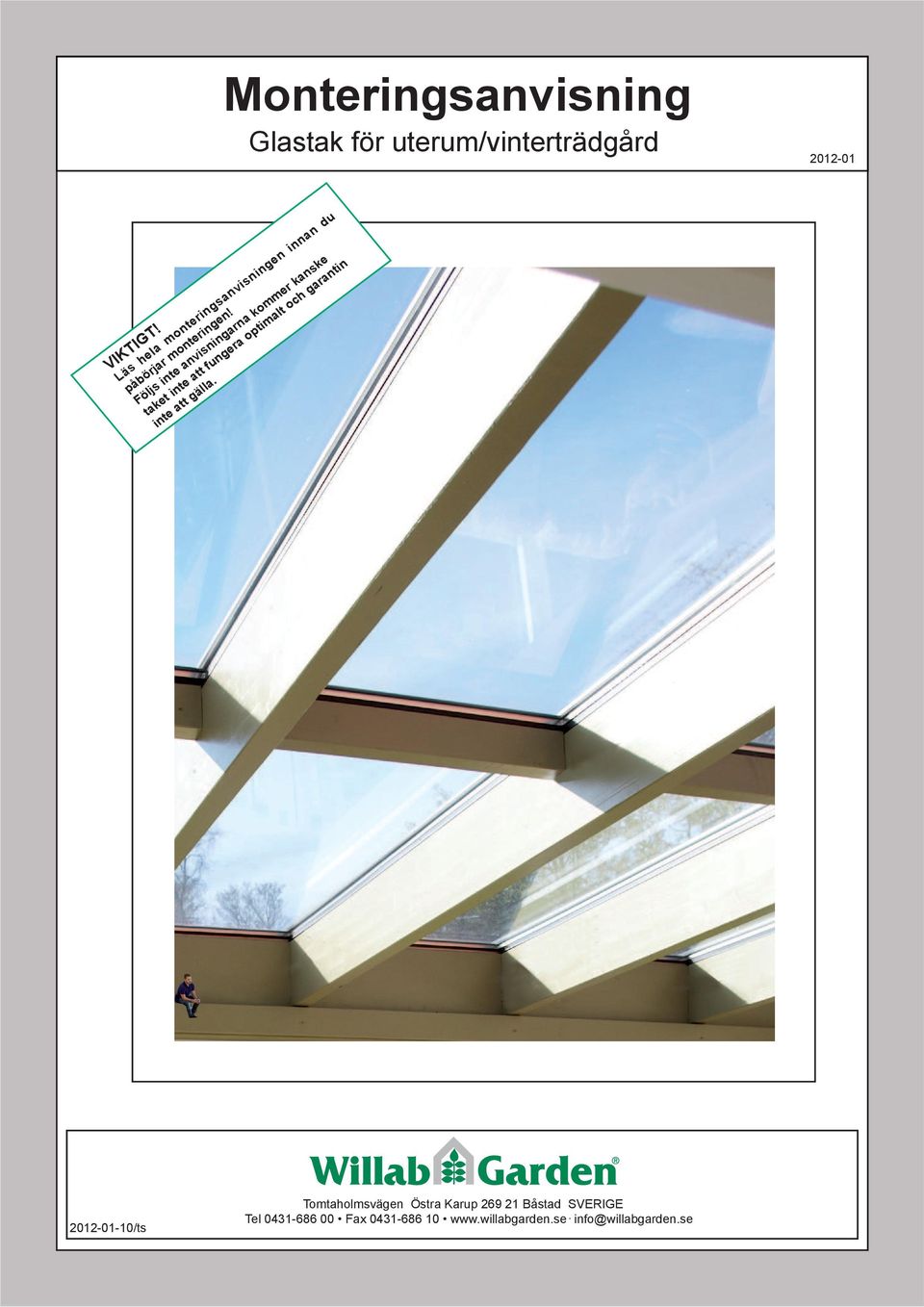

1 Monteringsanvisning Glastak för uterum/vinterträdgård VIKTIGT! Läs hela monteringsanvisningen innan du påbörjar monteringen! Följs inte anvisningarna kommer kanske taket inte att fungera optimalt och garantin inte att gälla /ts Tomtaholmsvägen Östra Karup Båstad SVERIGE Tel Fax

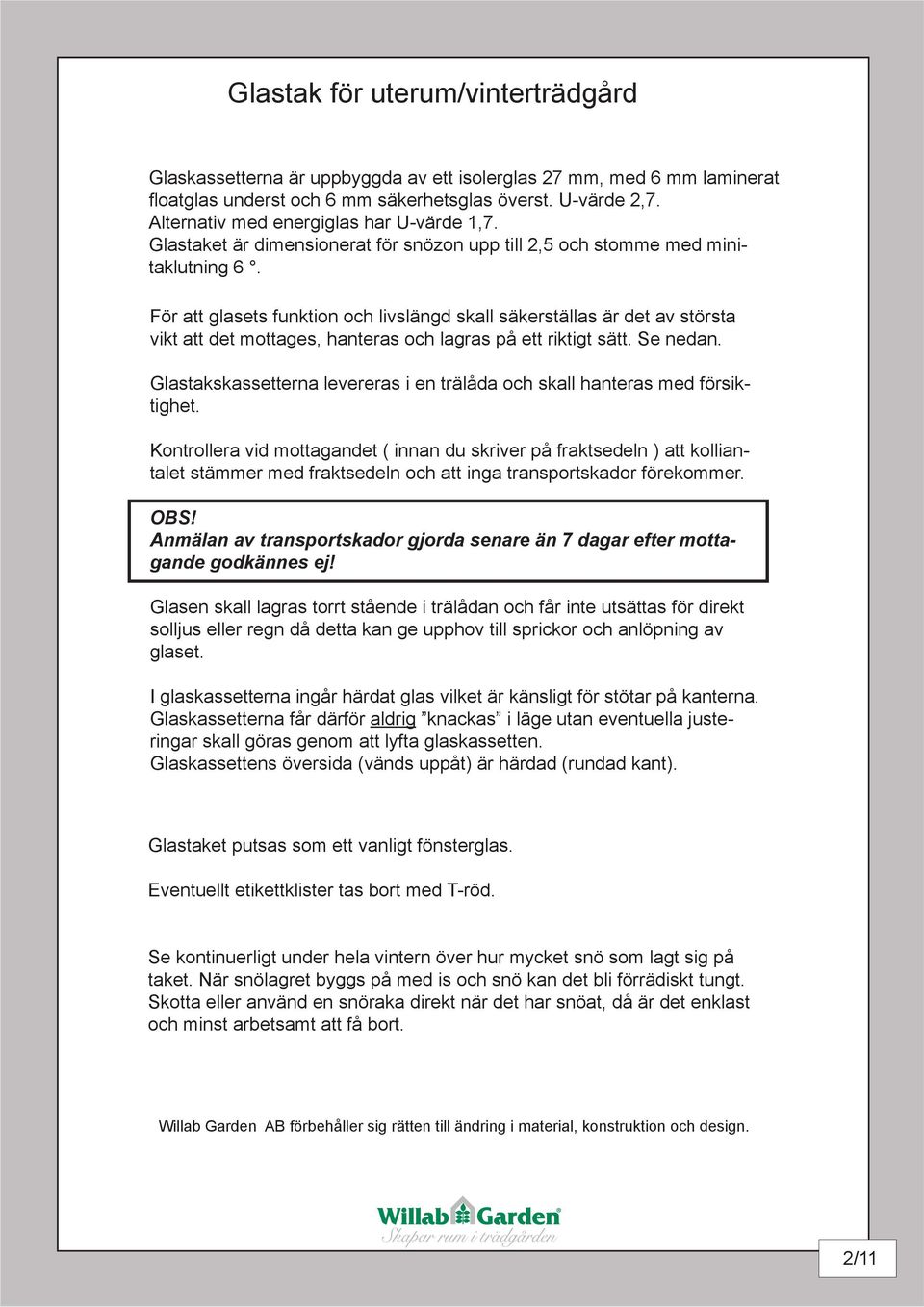

2 Glastak för uterum/vinterträdgård Glaskassetterna är uppbyggda av ett isolerglas 27 mm, med 6 mm laminerat fl oatglas underst och 6 mm säkerhetsglas överst. U-värde 2,7. Alternativ med energiglas har U-värde 1,7. Glastaket är dimensionerat för snözon upp till 2,5 och stomme med minitaklutning 6. För att glasets funktion och livslängd skall säkerställas är det av största vikt att det mottages, hanteras och lagras på ett riktigt sätt. Se nedan. Glastakskassetterna levereras i en trälåda och skall hanteras med försiktighet. Kontrollera vid mottagandet ( innan du skriver på fraktsedeln ) att kolliantalet stämmer med fraktsedeln och att inga transportskador förekommer. OBS! Anmälan av transportskador gjorda senare än 7 dagar efter mottagande godkännes ej! Glasen skall lagras torrt stående i trälådan och får inte utsättas för direkt solljus eller regn då detta kan ge upphov till sprickor och anlöpning av glaset. I glaskassetterna ingår härdat glas vilket är känsligt för stötar på kanterna. Glaskassetterna får därför aldrig knackas i läge utan eventuella justeringar skall göras genom att lyfta glaskassetten. Glaskassettens översida (vänds uppåt) är härdad (rundad kant). Glastaket putsas som ett vanligt fönsterglas. Eventuellt etikettklister tas bort med T-röd. Se kontinuerligt under hela vintern över hur mycket snö som lagt sig på taket. När snölagret byggs på med is och snö kan det bli förrädiskt tungt. Skotta eller använd en snöraka direkt när det har snöat, då är det enklast och minst arbetsamt att få bort. Willab Garden AB förbehåller sig rätten till ändring i material, konstruktion och design. 2/11

3 DETALJÖVERSIKT Gummilist 13 mm till kort grundprofi l för tvärreglar Gummilist 7 mm till lång grundprofi l Täcklock Klämprofi l glasväxel Isolator till kort grundprofi l Isolator till lång rundprofi l Gummilist 3,5 mm till klämprofi l Grundprofi l/kort Grundprofi l/lång Klämprofi l Takfotsprofi l Vägganslutningsprofi l Kantprofi l 45 Butylband 1,5 Utfyllnadsträ fram/bak Utfyllnadsträ sida Ändlock Vinkeljärn Drängummi 4,5x50mm 4,8x38mm 4,8x32mm 3x25mm 3,9x13mm 2,9x9,5mm 3/11

4 1. Drängummit monteras på främre bärlina, mitt för mitt- och gaveltakbalkar. Se bild nedan. Takbalk Bärlina fram Drängummi 2. Montera därefter mellanläggen (6mm trä) framtill och baktill. Framtill skall mellanlägget monteras 12mm från bärlinans insida. Baktill skall mellanlägget monteras helt intill vägg. Mellanlägget placeras mellan drängummit. Se bilder nedan. Mellanlägg 12mm FRAM Mellanlägg BAK 4/11

5 3. Skruva fast de långa grundprofi lerna, med skruv 4,5x50mm, centrerat på takbalkarna. Den utskurna änden av grundprofi len skall vändas upp mot väggen och släppas 20mm från vägg. Se bilder nedan. Bärlina bak Takbalk 4. Skruva fast de korta grundprofi lerna upptill och nertill, använd skruv 4,5x50 mm. Profi len upptill placeras ovanpå mellanlägget och ovan lång grundprofi l 20mm från vägg. Den undre placeras ovanpå mellanlägget 12mm från bärlinans insida. Se bilder nedan. 5. Skruva fast utfyllnadsträet i stommen fram, bak och på sida. Se bilder nedan. Förborra utfyllnadsträet, för att undvika sprickbildning, och använd försänkt träskruv för att sätta fast utfyllnadsträet (skruv medföljer ej). Skarva utfyllnadsträet om det behövs. FRAM Utfyllnadsträ fram 12mm Mellanlägg 5/11

6 BAK Utfyllnadsträ bak Mellanlägg SIDA Utfyllnadsträ sida 6. Montera de långa isolatorerna i grundprofi lerna. Använd gummihammare och en träklossen eller liknande för att inte skada isolatorn. 7. Skruva fast de korta grundprofi lerna centrerat på tvärreglarna/glasväxlarna med skruv 4,5x50mm. Se bild nedan. Tvärregel/glasväxel OBS! Tvärreglarna skall ligga 6 mm ovan mittbalkarna. Medföljer endast vid köp av limträ stomme. 6/11

7 8. Grundprofi len på tvärreglarna/glasväxlarna skall fi xeras i de långa grundprofi lerna med medföljande vinkeljärn. Stick in det korta benet på vinkeljärnet i mittskåran på den korta grundprofi len. Borra hål, med 3mm borr, genom den långa grundprofi len och isolatorn. Skruva fast vinkeljärnet med skruv 3,9x13mm. Se bild nedan. OBS! Vänd vartannat vinkeljärn åt höger och vartannat åt vänster så att inte skruvarna krockar. Vinkeljärn Lång grundprofil och isolator Grundprofil tvärregel/glasväxel 9. Montera de korta isolatorerna i alla de korta grundprofi lerna. Använd gummihammare och en träklossen eller liknande för att inte skada isolatorn. Haka ur den korta isolatorn för vinkeljärnet så att den får plats i grundprofilen till glasväxeln. 10. Klipp den 7mm höga gummitätningen i bitar som är 800mm långa. Tryck fast gummitätningen i spåren på grundprofi len och pressa ihop den så att all gummitätning får plats i spåret. (Gummitätningen kommer med tiden att krympa något och måste därför vara lite längre från början.) 11. Klipp den 13mm höga gummitätningen till längd enligt tabell nedan Taklängd 3000mm 3500mm 4000mm Längd 13mm gummitätning 1440mm 1690mm 1940mm 7/11

8 12. Jacka 13 mm ur gummitätningen i båda ändar. Se bild. Den urjackade delen skall gå in över de korta grundprofi lerna och möta gummitätningen på denna. Tryck fast gummitätningen i spåren på grundprofi len, på båda sidor om isolatorn, och pressa ihop den så att all gummitätning får plats i spåret. (Gummitätningen kommer med tiden att krympa något och måste därför vara lite längre från början.) 13. OBS! Kant-, takfots- och vägganslutningsprofi l kapas till på plats( Se nedan). Skruva fast kantprofi l och takfotsprofi l i det underliggande utfyllnadsträet. Se bilder nedan. Använd skruv 3x25mm. OBS! Kantprofilen kapas i framkant i 90 och i bakant 84 vid 6 taklutning. Kantprofil Kantprofil 8/11

9 Takfotsprofil VIKTIGT! P lacera d istanskloss mot isolatorn så a tt g laskassetten inte ligger d ikt an m ot isolatorn o ch grundprofil. Glaskassettens härdade sida skall vara vänd uppåt (rundade kanter). 15. Nästa moment är att lyfta glaskassetterna på plats och täta dessa med butylband. Centrera butylbandet över isolatorn så att det täcker lika mycket på varje sida. Börja med att lägga butylbandet över nedankant/glasv./överkant. Lägg sedan över de andra / fl äta. Börja med tvärgående, lägg längsgående över och tryck till skarvarna. OBS! Glaskassetterna måste rengöras ordentligt med fönsterputs längs kanterna för att butylbandet skall fästa ordentligt och därmed säkra en god tätning. När alla glaskassetterna är på plats och alla skarvar tätats med butylband skall konstruktionen vara vattentät. 16. Klipp (3,5mm) gummilist 5cm längre än klämprofi len. Tryck fast gummitätningen i spåren på klämprofi len och pressa ihop den så att all gummitätning får plats i spåret 9/11

10 17. Skruva fast klämprofi len, centrerat över butylbandet, så att skruven fäster i isolatorn. Se bild nedan. Använd skruv 4,8x38mm. OBS! Skruven måste smörjas in med fett innan klämprofilen skruvas på plats. Om inte detta görs kommer skruven vrida sönder butylbandet och tätningen förstörs. (Fett medföljer ej) Skruva fast klämprofilen över butylbandet. OBS! Skruven måste smörjas med fett innan profilen skruvas på plats. 18. Skruva fast de korta klämprofi lerna upptill, nedtill och på tvärreglar/glasväxlar. Använd skruv 4,8x32mm. Mellan de korta och de långa klämprofi lerna kommer det bli ett mellanrum. Täta inte detta mellanrum då det hjälper till att dränera bort regnvatten. Klämprofil glasväxel 10/11

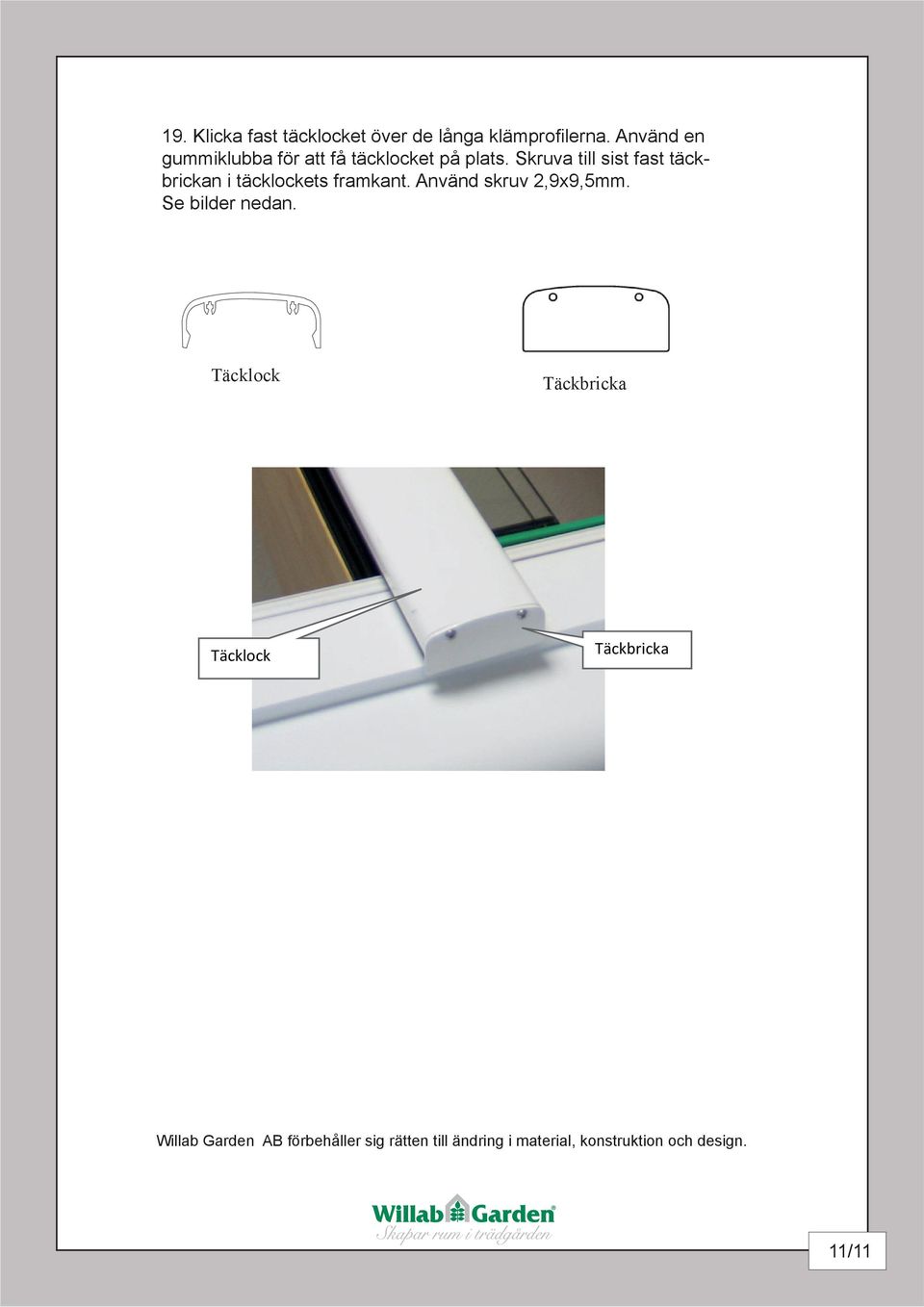

11 19. Klicka fast täcklocket över de långa klämprofi lerna. Använd en gummiklubba för att få täcklocket på plats. Skruva till sist fast täckbrickan i täcklockets framkant. Använd skruv 2,9x9,5mm. Se bilder nedan. Täcklock Täckbricka Täcklock Täckbricka Willab Garden AB förbehåller sig rätten till ändring i material, konstruktion och design. 11/11
