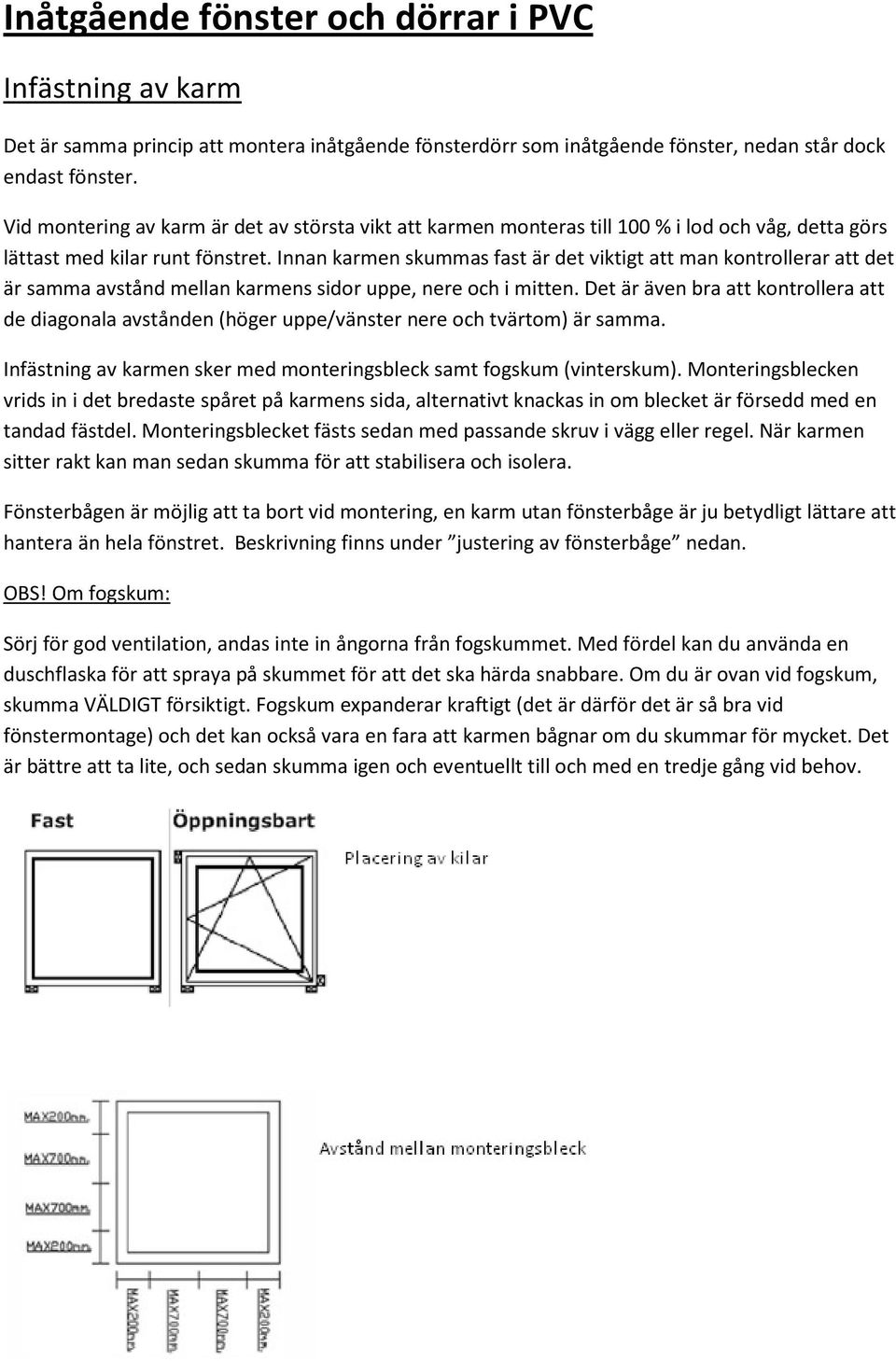

1 Inåtgående fönster och dörrar i PVC Infästning av karm Det är samma princip att montera inåtgående fönsterdörr som inåtgående fönster, nedan står dock endast fönster. Vid montering av karm är det av största vikt att karmen monteras till 100 % i lod och våg, detta görs lättast med kilar runt fönstret. Innan karmen skummas fast är det viktigt att man kontrollerar att det är samma avstånd mellan karmens sidor uppe, nere och i mitten. Det är även bra att kontrollera att de diagonala avstånden (höger uppe/vänster nere och tvärtom) är samma. Infästning av karmen sker med monteringsbleck samt fogskum (vinterskum). Monteringsblecken vrids in i det bredaste spåret på karmens sida, alternativt knackas in om blecket är försedd med en tandad fästdel. Monteringsblecket fästs sedan med passande skruv i vägg eller regel. När karmen sitter rakt kan man sedan skumma för att stabilisera och isolera. Fönsterbågen är möjlig att ta bort vid montering, en karm utan fönsterbåge är ju betydligt lättare att hantera än hela fönstret. Beskrivning finns under justering av fönsterbåge nedan. OBS! Om fogskum: Sörj för god ventilation, andas inte in ångorna från fogskummet. Med fördel kan du använda en duschflaska för att spraya på skummet för att det ska härda snabbare. Om du är ovan vid fogskum, skumma VÄLDIGT försiktigt. Fogskum expanderar kraftigt (det är därför det är så bra vid fönstermontage) och det kan också vara en fara att karmen bågnar om du skummar för mycket. Det är bättre att ta lite, och sedan skumma igen och eventuellt till och med en tredje gång vid behov.

2 Justering av fönsterbåge Kontinentalhängning är standard på våra inåtgående PVC-fönster (några fönster kan på grund av dimension eller vikt vara hängda endast i sidan eller underkant). Vid montering krävs också justering av fönsterbågen för att fönstret ska vara enkelt att öppna/stänga och sluta riktigt tätt. På det övre gångjärnet kan man justera bågens ovankant i sidled med insexnyckel, se bild nedan. Här sitter också en sprint som lossas om man ska lyfta av fönsterbågen, se bild nedan.

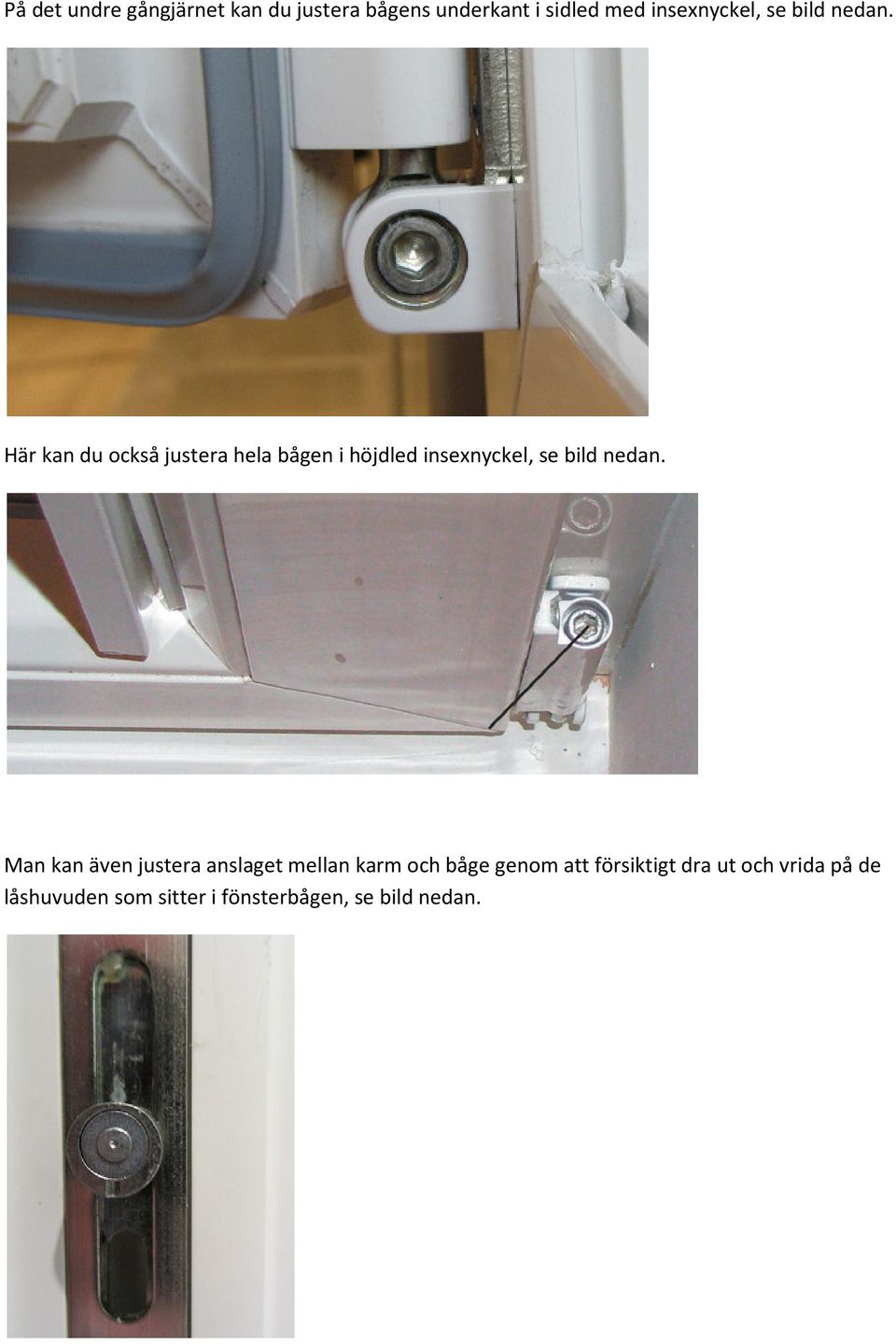

3 På det undre gångjärnet kan du justera bågens underkant i sidled med insexnyckel, se bild nedan. Här kan du också justera hela bågen i höjdled insexnyckel, se bild nedan. Man kan även justera anslaget mellan karm och båge genom att försiktigt dra ut och vrida på de låshuvuden som sitter i fönsterbågen, se bild nedan.

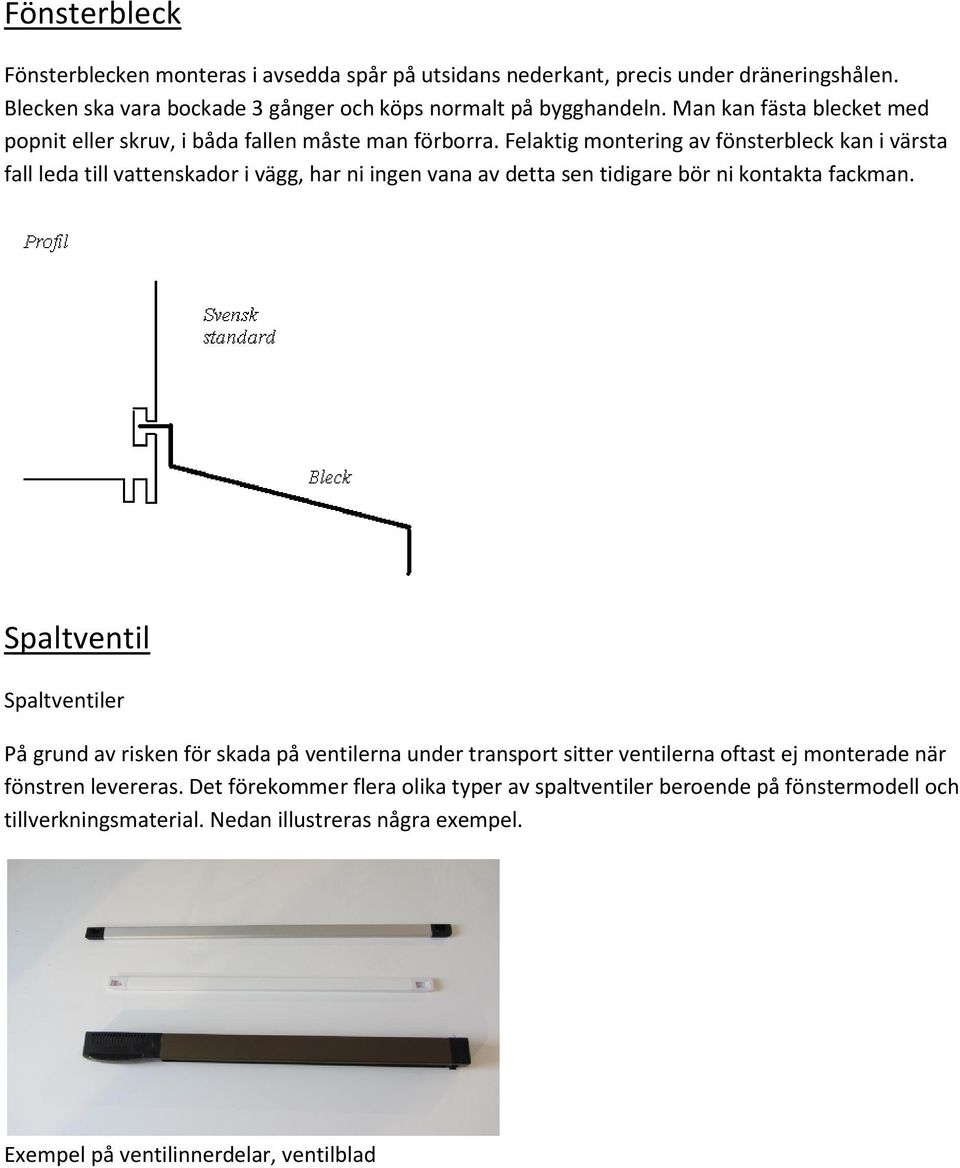

4 Fönsterbleck Fönsterblecken monteras i avsedda spår på utsidans nederkant, precis under dräneringshålen. Blecken ska vara bockade 3 gånger och köps normalt på bygghandeln. Man kan fästa blecket med popnit eller skruv, i båda fallen måste man förborra. Felaktig montering av fönsterbleck kan i värsta fall leda till vattenskador i vägg, har ni ingen vana av detta sen tidigare bör ni kontakta fackman. Spaltventil Spaltventiler På grund av risken för skada på ventilerna under transport sitter ventilerna oftast ej monterade när fönstren levereras. Det förekommer flera olika typer av spaltventiler beroende på fönstermodell och tillverkningsmaterial. Nedan illustreras några exempel. Exempel på ventilinnerdelar, ventilblad

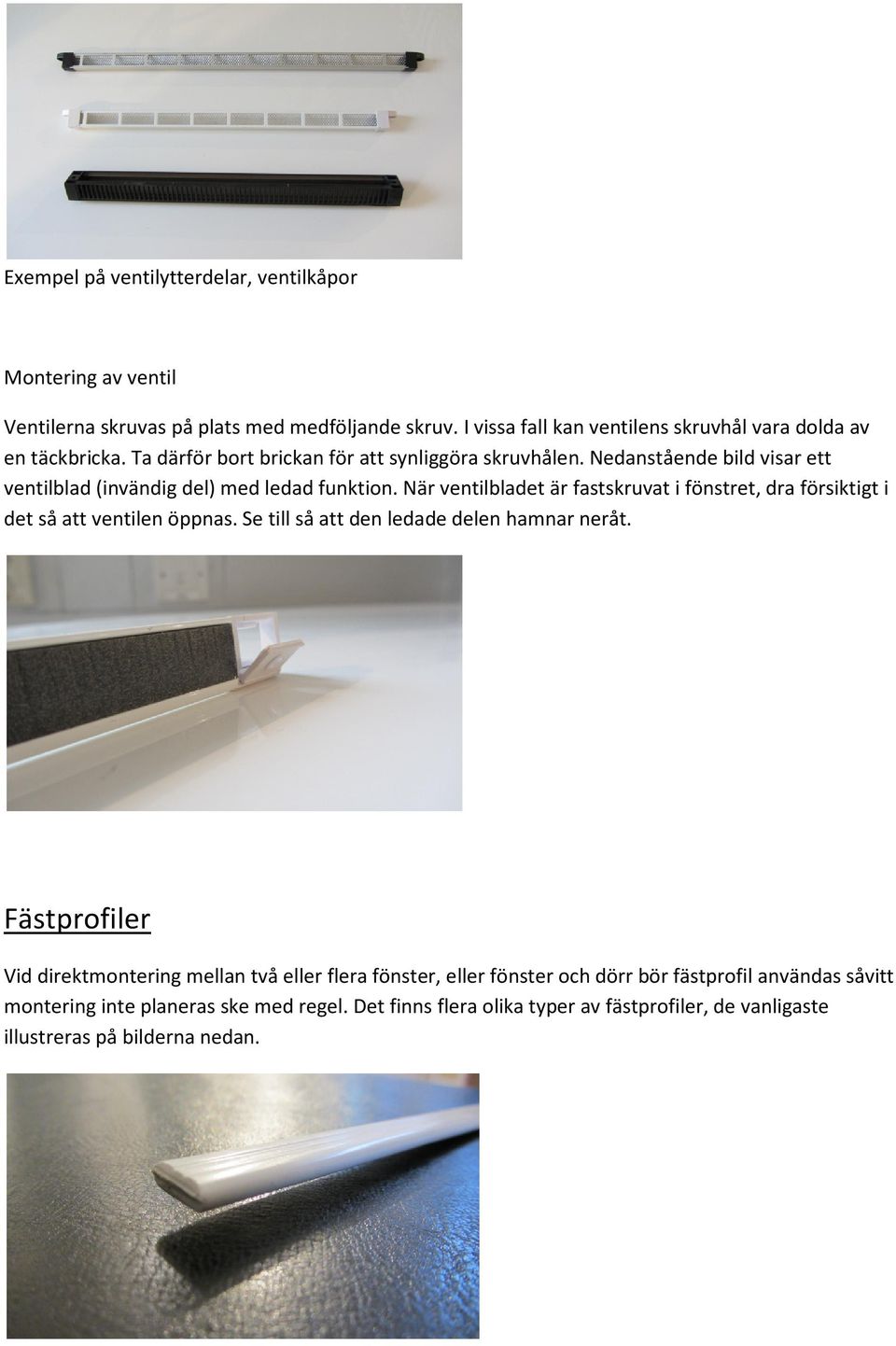

5 Exempel på ventilytterdelar, ventilkåpor Montering av ventil Ventilerna skruvas på plats med medföljande skruv. I vissa fall kan ventilens skruvhål vara dolda av en täckbricka. Ta därför bort brickan för att synliggöra skruvhålen. Nedanstående bild visar ett ventilblad (invändig del) med ledad funktion. När ventilbladet är fastskruvat i fönstret, dra försiktigt i det så att ventilen öppnas. Se till så att den ledade delen hamnar neråt. Fästprofiler Vid direktmontering mellan två eller flera fönster, eller fönster och dörr bör fästprofil användas såvitt montering inte planeras ske med regel. Det finns flera olika typer av fästprofiler, de vanligaste illustreras på bilderna nedan.

6 För de vanligaste typerna av fästprofiler placeras en profil i karmens framkant och en i dess bakkant. Med profilerna på plats skjuts sedan karmarna ihop. Se till att lägga en drevremsa i utrymmet som skapas mellan karmarna för att inte drabbas av kallras. När karmarna har skjutits samman ska skruv användas för att få en förankring mellan enheterna. Om det är öppningsbara enheter öppnas bågen vid skruvning, om det är fasta enheter måste glaskassetten tas ur. Se stycket längre fram byte av glas för närmare information. OBS! Iaktta försiktighet vid skruvning så att inte för lång skruv används då detta kan skada glaskassetten i den sammankopplade enheten! Byte av glas Ta bort glaslisten försiktigt. Börja med att lossa mitten av listen och arbeta ut åt sidorna. Se efter om det sitter några distansklossar mellan kassett och båge, dessa ska sättas tillbaka på samma ställe som de satt från början. Byt ut kassett, sätt tillbaka klossar och glaslist. Glaslisten fästes först i kanterna och tryckts försiktigt tillbaka. Vid byte av glaskassett kan det bli skillnad i funktion och det kan bli tvunget att justera om bågen. Se videoklipp: Montering av myggnät
