Monteringsanvisning Naturlig ventilation Nock med minitakstol

Transkript

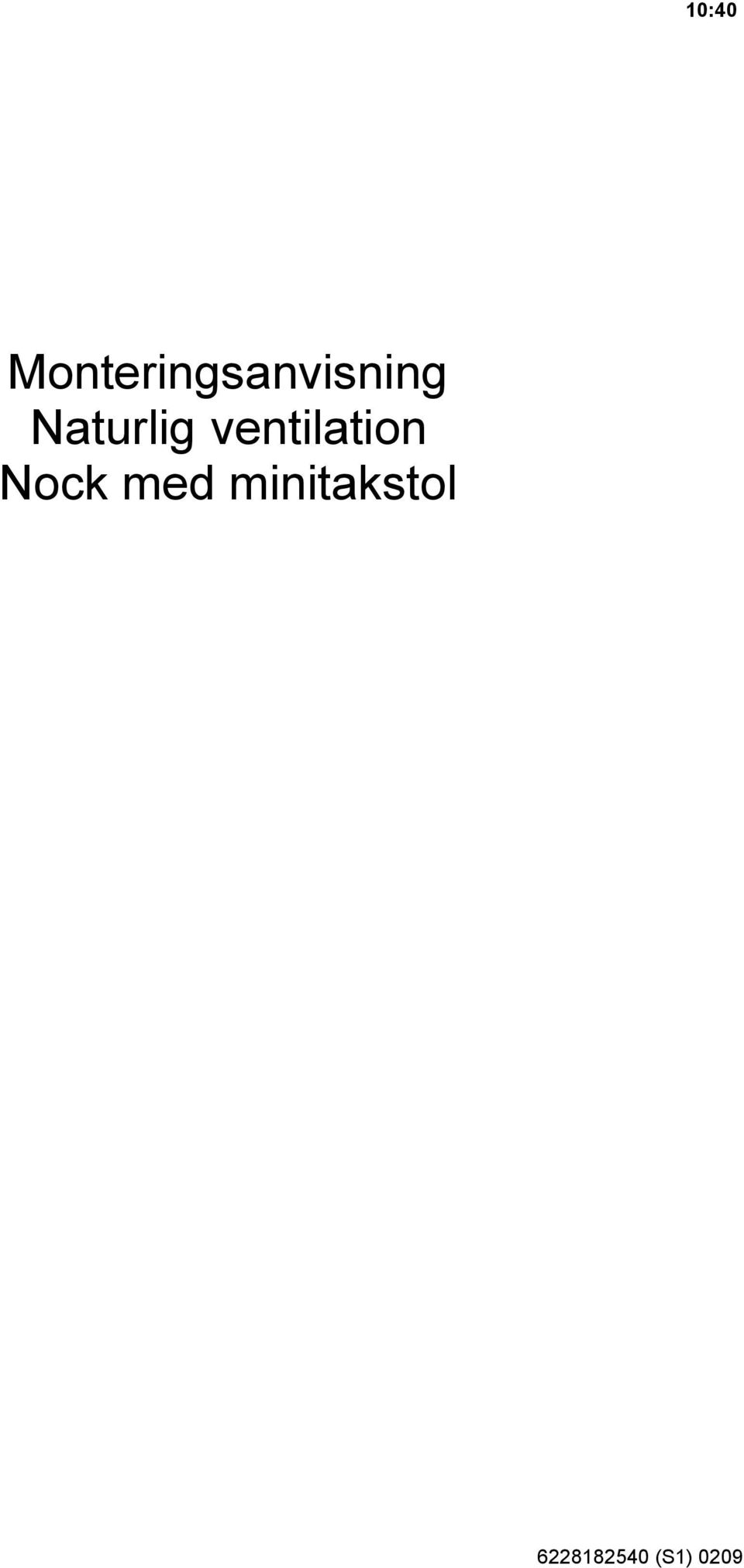

1 10:40 Monteringsanvisning Naturlig ventilation Nock med minitakstol (S1) 0209

2

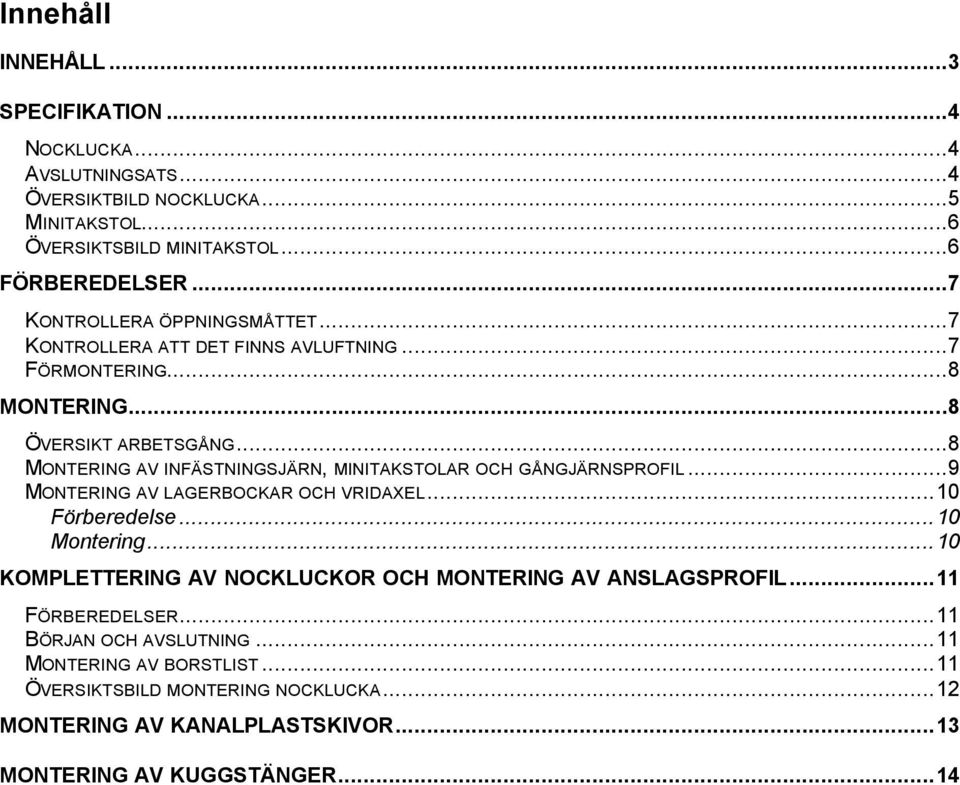

3 Innehåll INNEHÅLL...3 SPECIFIKATION...4 NOCKLUCKA...4 AVSLUTNINGSATS...4 ÖVERSIKTBILD NOCKLUCKA...5 MINITAKSTOL...6 ÖVERSIKTSBILD MINITAKSTOL...6 FÖRBEREDELSER...7 KONTROLLERA ÖPPNINGSMÅTTET...7 KONTROLLERA ATT DET FINNS AVLUFTNING...7 FÖRMONTERING...8 MONTERING...8 ÖVERSIKT ARBETSGÅNG...8 MONTERING AV INFÄSTNINGSJÄRN, MINITAKSTOLAR OCH GÅNGJÄRNSPROFIL...9 MONTERING AV LAGERBOCKAR OCH VRIDAXEL...10 Förberedelse...10 Montering...10 KOMPLETTERING AV NOCKLUCKOR OCH MONTERING AV ANSLAGSPROFIL...11 FÖRBEREDELSER...11 BÖRJAN OCH AVSLUTNING...11 MONTERING AV BORSTLIST...11 ÖVERSIKTSBILD MONTERING NOCKLUCKA...12 MONTERING AV KANALPLASTSKIVOR...13 MONTERING AV KUGGSTÄNGER...14

4 Specifikation Nocklucka En nockluckssektion består avföljande material: Pos Beskrivning Mängd 1 Ramverk till nocklucka 2 st 2 Gångjärnsprofil L 6400 mm 0,5 st 3 Polykarbonatskivor 1038 x 1250 mm 6 st 4 Täckprofil av gummi 3,2 m 5 Täcklister av plast L 1250 mm 6 st 6 Vridaxel L 6400 mm, skarvmuff 1 st Skruv till skarvmuff 6,3 x 22 4 st 7 Lagerbock för vridaxel 2 st 8 Kuggstångshus 3 st 9 Kuggstång 3 st 10 T-fäste för kuggstång 3 st Skruv och mutter för T-fäste M6 6 st 11 Anslagsprofil L 6400 mm 1 st Vit träskruv 4,8x35 för montering av anslagsprofil 8 st 12 Borstlist för anslagsprofil 6,4 m 13 Skruv 5,5x41 med aluminium/neoprenbricka 12 st 14 Aluminiumprofil för skarvning av nederkant luckram 4 st Skruv 4,3x13 8 st 15 Aluminiumprofil för skarvning av luckans gångjärnssida 4 st Skruv 4,2x13 8 st 16 Stormbleck för säkring av täcklister 6 st Skruv 4,8x19 6 st Avslutningsats För varje ventilationsnock åtgår en avslutningssats som består av: Pos Beskrivning Mängd 17 Nockstopp (kortkapad L-profil) 2 st Skruv 6,8x22 4 st 18 L-profil av aluminium 20x10x1209 mm 4 st Popnitar 16 st 19 Spröjsprofil av aluminium L1209 mm 4 st 20 Vinkelplåt för avslutning 4 st 21 Aluminiumtejp för försegling av kanalplastskivor

5 Översiktbild nocklucka

6 Minitakstol En minitakstol består avföljande material: Pos Beskrivning Mängd Ramben av fyrkantrör Skruv M10x30, mutter, brickor Dragband av plattjärn Skruv M10x30, mutter, brickor Infästningsjärn av vinkeljärn Skurv M10x70, mutter, brickor Fransk träskruv 2 st 2 st 2 st 2 st 2 st 2 st 4 st Översiktsbild minitakstol

7 Förberedelser Kontrollera öppningsmåttet Kontrollera först att taköppningens längd och bredd är rätt. Taköppningens längd skall vara antal sektioner gånger 3175 mm minus 300 mm (se bild till höger) Bredden skall vara 2030 mm ± 25 mm. Bredden invändigt överkant sarg (se bild nedan). n x 3175 mm n x 3175 mm mm Överlapp 150 mm mm innermått ovankant sarg oberoende av taklutning Min 170 mm fritt för att regleraxel skall få plats ovanför takstol Fästjärn längd 300 mm Kontrollera att det finns avluftning I ett hus med naturlig ventilation råder det övertryck uppe under nocken. Det är därför mycket viktigt att husets fuktspärr är tät hela vägen ända upp över nocköppningens sargen. Samtidigt måste utrymmet mellan yttertaksbeklädnad och takisolering vara ventilerat. Det måste därför finnas någon form av avluftning som gör att takkonstruktionen kan ventileras ut till fria luften utan att snö eller regn kan driva in. Bilden till höger visar ett exempel på hur en sådan avluftning kan ordnas. Limträtakstol Avtäckningsplåt Plåtvinkel Yttertaksplåt Profilband Isolering Fuktspärr Innertaksplåt Droppnäsa

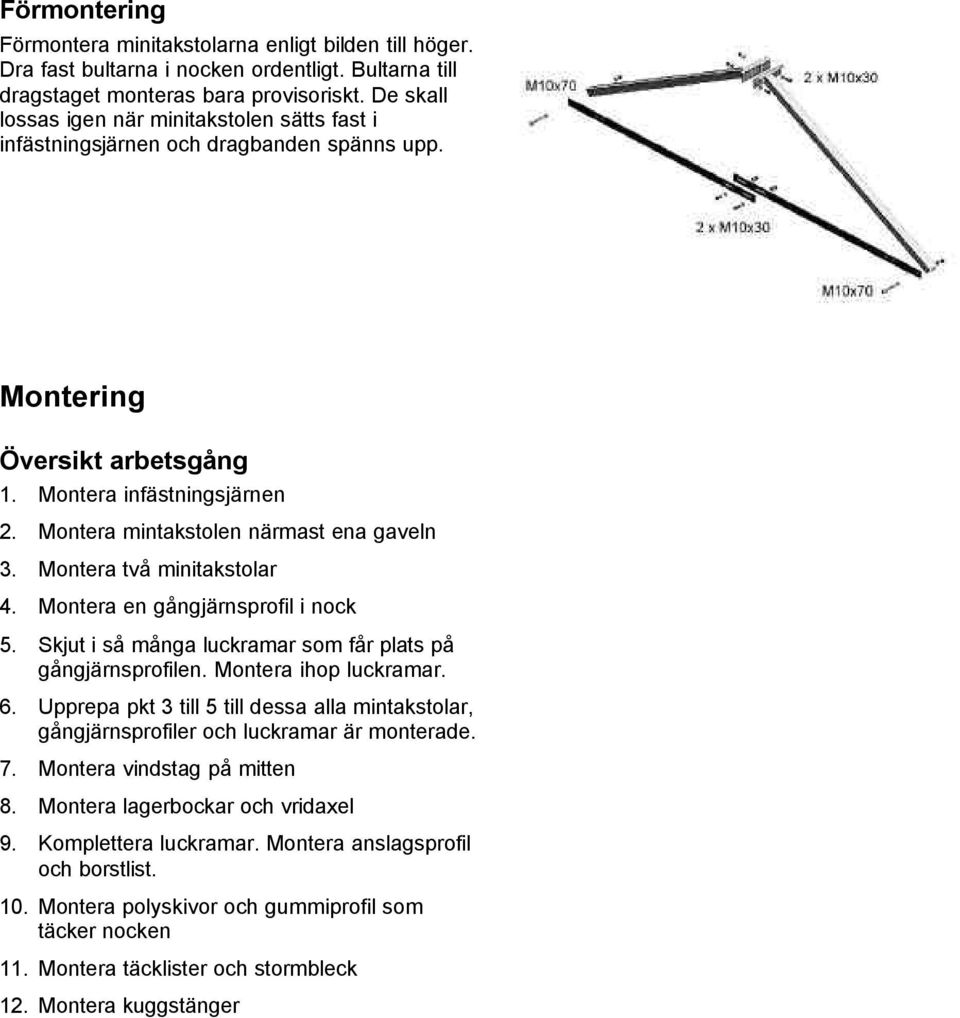

8 Förmontering Förmontera minitakstolarna enligt bilden till höger. Dra fast bultarna i nocken ordentligt. Bultarna till dragstaget monteras bara provisoriskt. De skall lossas igen när minitakstolen sätts fast i infästningsjärnen och dragbanden spänns upp. Montering Översikt arbetsgång 1. Montera infästningsjärnen 2. Montera mintakstolen närmast ena gaveln 3. Montera två minitakstolar 4. Montera en gångjärnsprofil i nock 5. Skjut i så många luckramar som får plats på gångjärnsprofilen. Montera ihop luckramar. 6. Upprepa pkt 3 till 5 till dessa alla mintakstolar, gångjärnsprofiler och luckramar är monterade. 7. Montera vindstag på mitten 8. Montera lagerbockar och vridaxel 9. Komplettera luckramar. Montera anslagsprofil och borstlist. 10. Montera polyskivor och gummiprofil som täcker nocken 11. Montera täcklister och stormbleck 12. Montera kuggstänger

9 Montering av infästningsjärn, minitakstolar och gångjärnsprofil Infästningsjärnen skall monteras så att gångjärnsprofilen kan skarvas över (eller i nära anslutning till) en minitakstol (se bild ovan) Det skall vara ett överhäng (se bild till höger) där nocköppningen slutar och börjar. Detta medför att första och sista facket blir kortare. Nockprofilens ände ska helst hamna över en vågdal i takplåtens korrigering. Avstånden mellan minitakstolarna kan också behöva justeras så att de inte krockar med byggnadens takstolar. Infästningsjärnen monteras med fransk träskruv. De monteras horisontellt och med överkant 20 mm över sargen (se bild till höger). Bulta fast minitakstolarna i infästningsjärnen. Dragstaget skall ligga mellan takstolen och vinkeljärnet. Spänn dragstaget och dra åt skruvarna i mitten. 20 mm 90 grader Skruva fast gängjärnsprofilen i toppen av minitakstolarna. Skjut i luckramarna i gångjärnsprofilen allt eftersom montaget fortskrider. Skarva ihop luckramarna i överkant och nederkant med skarvstycken av aluminium. Skarvstyckena monteras med vardera 2 st skruv 4,2x13.

10 Montering av lagerbockar och vridaxel Förberedelse Förborra hålen (Ø5 mm) i den gängade skarvmuffen och skruva i 2 självborrande skruv. Montering Trä på lagerbockar och kuggstångshus på vridaxeln. Lagerbockarna monteras hängande under dragstagen. Kuggstångshuset skall sitta ca 2 dm från lagerbocken. Skarva ihop vridaxlarna med de gängade skarvmuffarna och fixera med de två självborrande skruvarna Kuggväxelmotorn som är kopplad till vridaxeln skall placeras nära byggnadens mitt. Montering och inkoppling av kuggväxelmotor beskrivs i separat anvisning. Vid de två lagerbockar som är närmast kuggväxelmotorn fixeras vridaxeln i sidled med hjälp av stoppringar (se bild till höger).

11 Komplettering av nockluckor och montering av anslagsprofil Förberedelser Luckramarna skall ha monterats på gångjärnsprofilen i nocken i samband med montering av minitakstolarna (se ovan). Förborra anslagsprofilen för träskruv 4,8x50 ca 700 mm avstånd. Början och avslutning Förborra L-profilen (20x10x1209mm) och den lösa spröjsen för 4 st pop-nit (4,8x10,9) på ca 240 mm avstånd. Skruva fast nockstoppen i nockprofilen med skruv 6,3x22, pos 2 (se också översiktsbild nästa sida). Skruva fast en spröjs i änden mot takplåten på ramverket (den "luckdelen" blir halv). Använd 4 st flänsskurv 6,3x22, två i varje ända, pos 3. Fäst L-profilen längs utsidan på spröjsen med pop-niten, pos 4. L-profilen är istället för polyskiva åt "plåttakshållet", så täcklisten har något att ligga an mot (det ligger en polyskiva på andra sidan). Skruva fast plåt luftlucka ovanpå L-profilen ned i spröjsen med skruv 4,2x16, pos 5. Montering av borstlist Trä in borstlisten i spåret på anslagsprofilen, pos 8. Skruva fast anslagsprofilen i taket med träskruv, pos 10.

12 Översiktsbild montering nocklucka

13 Montering av kanalplastskivor Polyskivorna ska vändas så att sidan där det står UV-protection på skyddsplasten ska vara utåt. Kapa till en polyskiva så att den passar i yttersta "facket" på ramverket, pos 1. Tejpa alla polyskivorna i överkanten med aluminiumtejpen, pos 2. Lägg i skivorna i ramverket, börja sätta fast skivan i övre profilen och för sedan in den i den nedre, pos 3. I nerderkanten på polyskivan skruvas aluminium/ neoprenbrickor som fäster i ramverket, två på varje polyskiva, pos 6. Montera gummiprofilen som täcker gångjärnsprofilen och kläms fast mellan polyskivan och ramverket. Snäpp fast täcklisten av plast på spröjsen så att täcklisten ligger tätt mot polyskivorna, pos 4. Fixera täcklisten genom att skruva fast stormblecket, en på varje täcklist, pos 5.

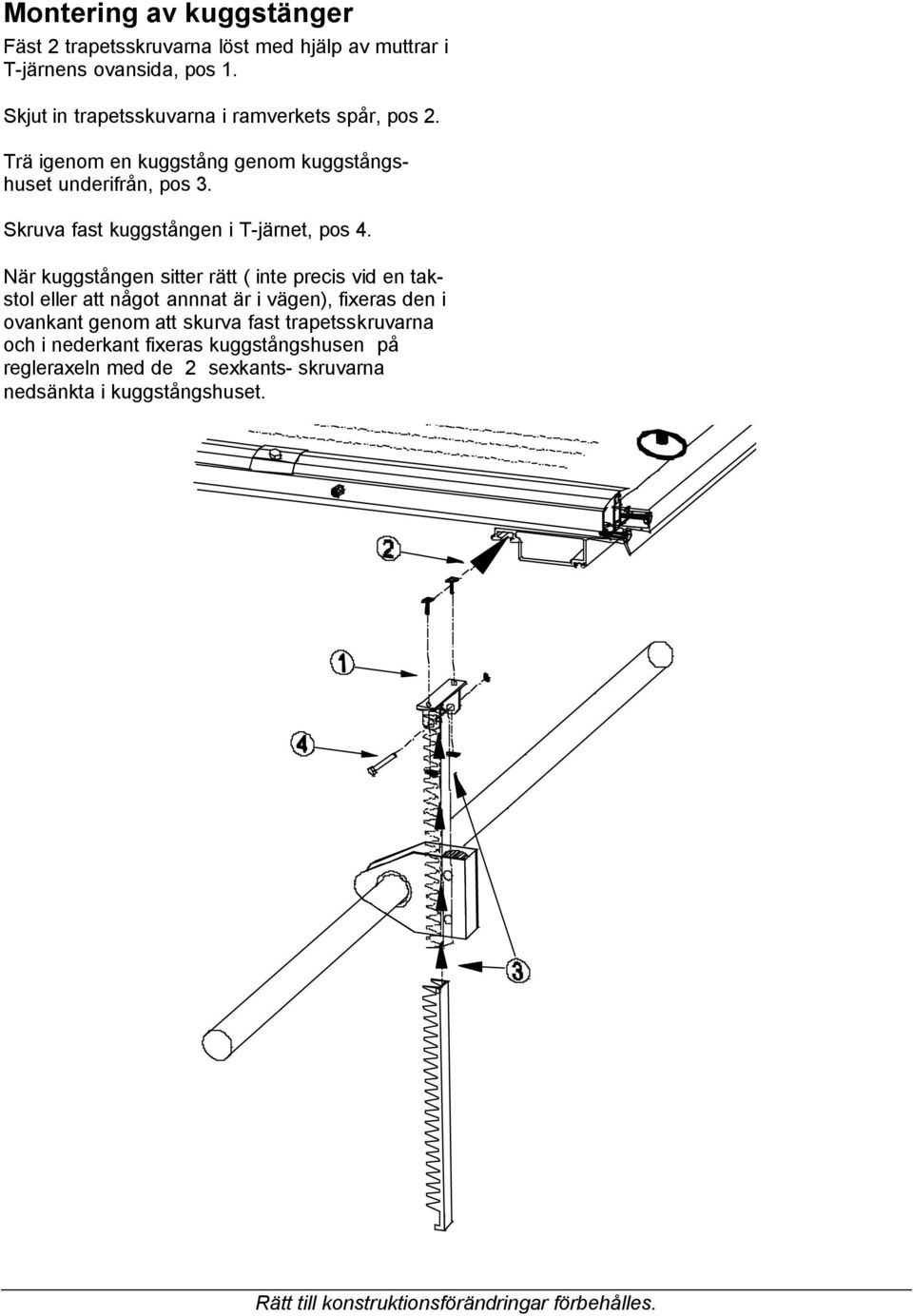

14 Montering av kuggstänger Fäst 2 trapetsskruvarna löst med hjälp av muttrar i T-järnens ovansida, pos 1. Skjut in trapetsskuvarna i ramverkets spår, pos 2. Trä igenom en kuggstång genom kuggstångshuset underifrån, pos 3. Skruva fast kuggstången i T-järnet, pos 4. När kuggstången sitter rätt ( inte precis vid en takstol eller att något annnat är i vägen), fixeras den i ovankant genom att skurva fast trapetsskruvarna och i nederkant fixeras kuggstångshusen på regleraxeln med de 2 sexkants- skruvarna nedsänkta i kuggstångshuset. Rätt till konstruktionsförändringar förbehålles.
