Monteringsanvisning för Glaspartier Ultra
|
|
- Maja Jonsson
- för 8 år sedan
- Visningar:
Transkript
1 ULTRA Monteringsanvisning för Glaspartier Ultra Skjutbara fönsterpartier 2 och 3-delade 2+2 spv och 3+3 spv Skjutbara dörrpartier 2 och 3-delade 2+2 spv och 3+3 spv Fasta fönster 1, 2, och 3-delade Gavelfönster 1 och 2-delade Fasta dörrar 1, 2, och 3-delade Detta är en principiell monteringsanvisning Om objektsspecifika ritningar finns gäller dessa före denna monteringsanvisning. 1
2 Öppningshöjd standard Dörr 2005 mm Fönster 1205 mm Viktigt att tänka på innan montage påbörjas: Kontrollera att levererat material och packsedel överensstämmer. Kontrollera att dagöppningar som partierna skall monteras i stämmer i storlek med ev. ritning och packsedel. Kontrollera att dagöppningens sidor är i lod och att under- och överkant är i våg. Verktyg erforderliga för montage: Skruvdragare Borr 10 mm Tumstock och penna Ingående delar Vattenpass Principskiss parti Sidoanslag Karmöverstycke Öppningsbredd enl. ritning/packsedel Rullskena Karmsidor Skjutbara Enheter Karmbotten 2
3 Aluminiumprofiler Trekanalskenor levereras till samtliga skjutpartier i ovan/underkant. Karmbotten 1st / skjutparti Karmöverstycke 1st / skjutparti Sidoanslag 2st / skjutparti Karmsida 2st / skjutparti 3
4 Dörrar Spegelvänd dörr handtaget till vänster Rätvänd dörr handtaget till höger Tillbehör 4

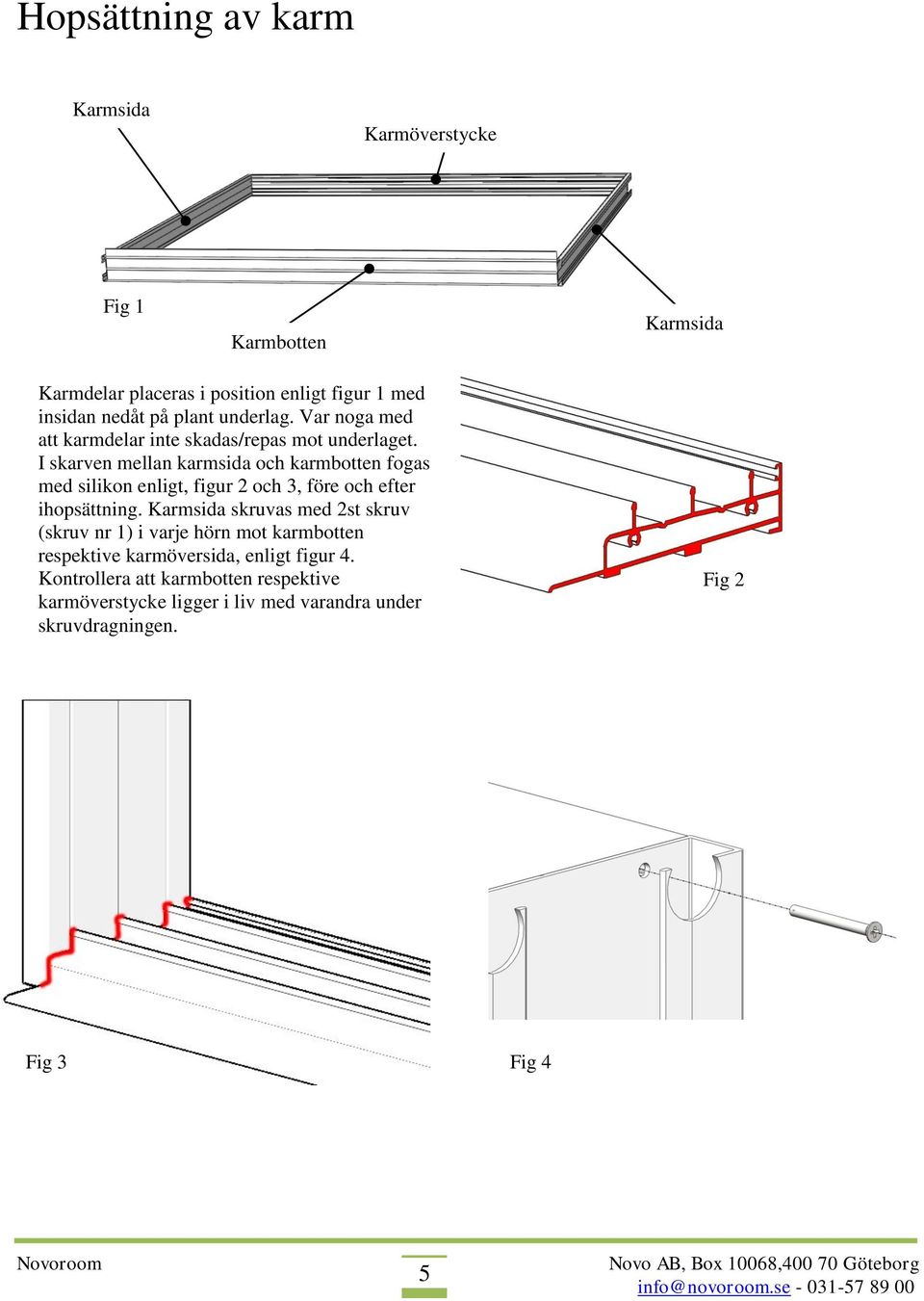

5 Hopsättning av karm Karmsida Karmöverstycke Fig 1 Karmbotten Karmsida Karmdelar placeras i position enligt figur 1 med insidan nedåt på plant underlag. Var noga med att karmdelar inte skadas/repas mot underlaget. I skarven mellan karmsida och karmbotten fogas med silikon enligt, figur 2 och 3, före och efter ihopsättning. Karmsida skruvas med 2st skruv (skruv nr 1) i varje hörn mot karmbotten respektive karmöversida, enligt figur 4. Kontrollera att karmbotten respektive karmöverstycke ligger i liv med varandra under skruvdragningen. Fig 2 Fig 3 Fig 4 5

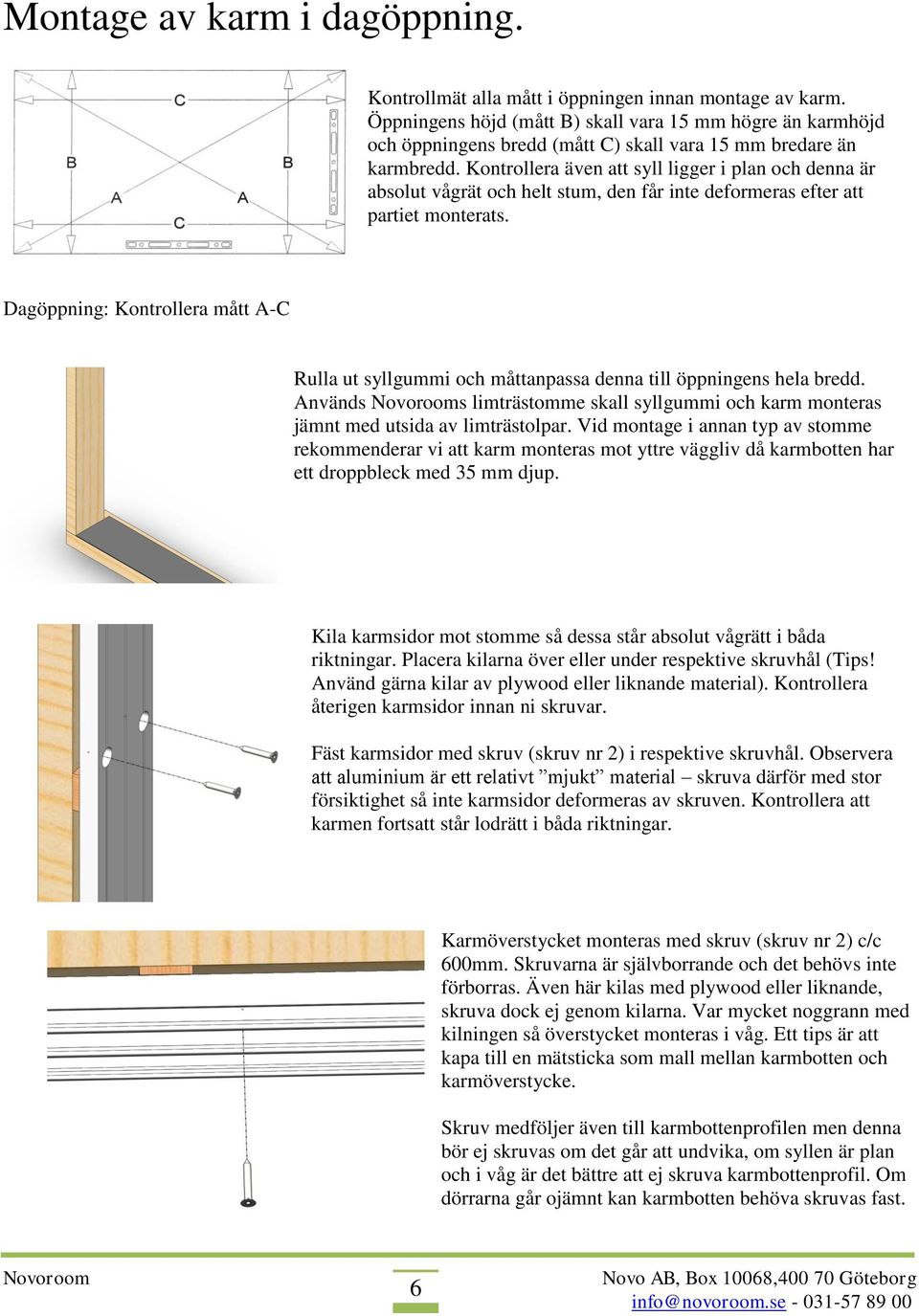

6 Montage av karm i dagöppning. Kontrollmät alla mått i öppningen innan montage av karm. Öppningens höjd (mått B) skall vara 15 mm högre än karmhöjd och öppningens bredd (mått C) skall vara 15 mm bredare än karmbredd. Kontrollera även att syll ligger i plan och denna är absolut vågrät och helt stum, den får inte deformeras efter att partiet monterats. Dagöppning: Kontrollera mått A-C Rulla ut syllgummi och måttanpassa denna till öppningens hela bredd. Används s limträstomme skall syllgummi och karm monteras jämnt med utsida av limträstolpar. Vid montage i annan typ av stomme rekommenderar vi att karm monteras mot yttre väggliv då karmbotten har ett droppbleck med 35 mm djup. Kila karmsidor mot stomme så dessa står absolut vågrätt i båda riktningar. Placera kilarna över eller under respektive skruvhål (Tips! Använd gärna kilar av plywood eller liknande material). Kontrollera återigen karmsidor innan ni skruvar. Fäst karmsidor med skruv (skruv nr 2) i respektive skruvhål. Observera att aluminium är ett relativt mjukt material skruva därför med stor försiktighet så inte karmsidor deformeras av skruven. Kontrollera att karmen fortsatt står lodrätt i båda riktningar. Karmöverstycket monteras med skruv (skruv nr 2) c/c 600mm. Skruvarna är självborrande och det behövs inte förborras. Även här kilas med plywood eller liknande, skruva dock ej genom kilarna. Var mycket noggrann med kilningen så överstycket monteras i våg. Ett tips är att kapa till en mätsticka som mall mellan karmbotten och karmöverstycke. Skruv medföljer även till karmbottenprofilen men denna bör ej skruvas om det går att undvika, om syllen är plan och i våg är det bättre att ej skruva karmbottenprofil. Om dörrarna går ojämnt kan karmbotten behöva skruvas fast. 6
7 Montering av sidoanslag Sidoanslag levereras i vänster respektive höger utförande, lås är förmonterade i profiler. Sidoanslag monteras i anvisande hål med självborrande skruv (skruv nr 3) mot karmsida i öppningen enligt bilden nedan. Anslag och karmsida är spårade för att beskriva rätt position vid montage. Dra en sträng silikon på sidoanslagets baksida innan montage. Täck hål i karmsida och anslag med täckplugg efter montage. Utsida uterum Insida uterum Lyfta in dörrar/fönster Montera de skjutbara dörrarna/fönstren från utsidan. Börja med dörren som skall rulla innerst. Lyft upp dörren i det innersta spåret i toppskenan och sänk försiktigt ned den på motsvarande fläns på nedre skenan. Fortsätt med nästa dörr, och tänk på att lyfta in dörrarna så de överlappar varandra. 7
8 Avslutande arbeten Justering av spel till låshake Anslag levereras med monterade lås för invändig låsning i höger/vänster utförande. Låshake justeras till önskad längd med 2,5 mm insex-nyckel i hål A. Låshake säkras med samma nyckel i hål B. Täckbricka för respektive hål finns i tillbehörslådan. Röd / Grön indikator för öppen / stängt läge. Dränering av karmbottenprofil. Karmbottenprofil levereras utan dräneringshål i profilens överkant, dessa görs på plats efter montage av dörrar/fönster. 2-3 st dräneringshål borras med ett 10 mm borr på utsida av respektive dörr/fönster. Slutligen monteras självhäftande borstkuddar i skarv mellan dörrar/fönster vid stängt läge. Se detaljer nedan. 8
9 Fasta dörrar och fönster. Kopplingsprofil Mellan fasta enheter Karmbotten Montage Kontrollmät öppningen på samma sätt som vid skjutbara partier. Rulla ut syllgummi och måttanpassa denna till öppningens bredd. Montera karmbottenprofilen med skruv (skruv nr 2) ca c/c 600 mm. Vid montage i s limträstomme skall profilens hela droppbleck (35 mm) ligga utanför stommen. Montera trälister alternativt salningsbrädor (se förslag på sista sidan) i överkant och på sidorna, 28 mm in från stommens utsida. Lyft in fasta enheter utifrån på samma sätt som med skjutabra, lyft in överkanten och ställ ner partiet så det hakar fast i underkant i karmbottenprofilen. För att tillfälligt säkra partiet innan montage av utvändiga foder fäst en träkloss i överkant som hindrar partiet från att ramla ut. 9
10 Avslutande arbeten för fasta partier, förslagsritning Snitt uppifrån Snitt från sidan 10
