STIGA VILLA 102M

Transkript

1 STIGA VILLA 102M

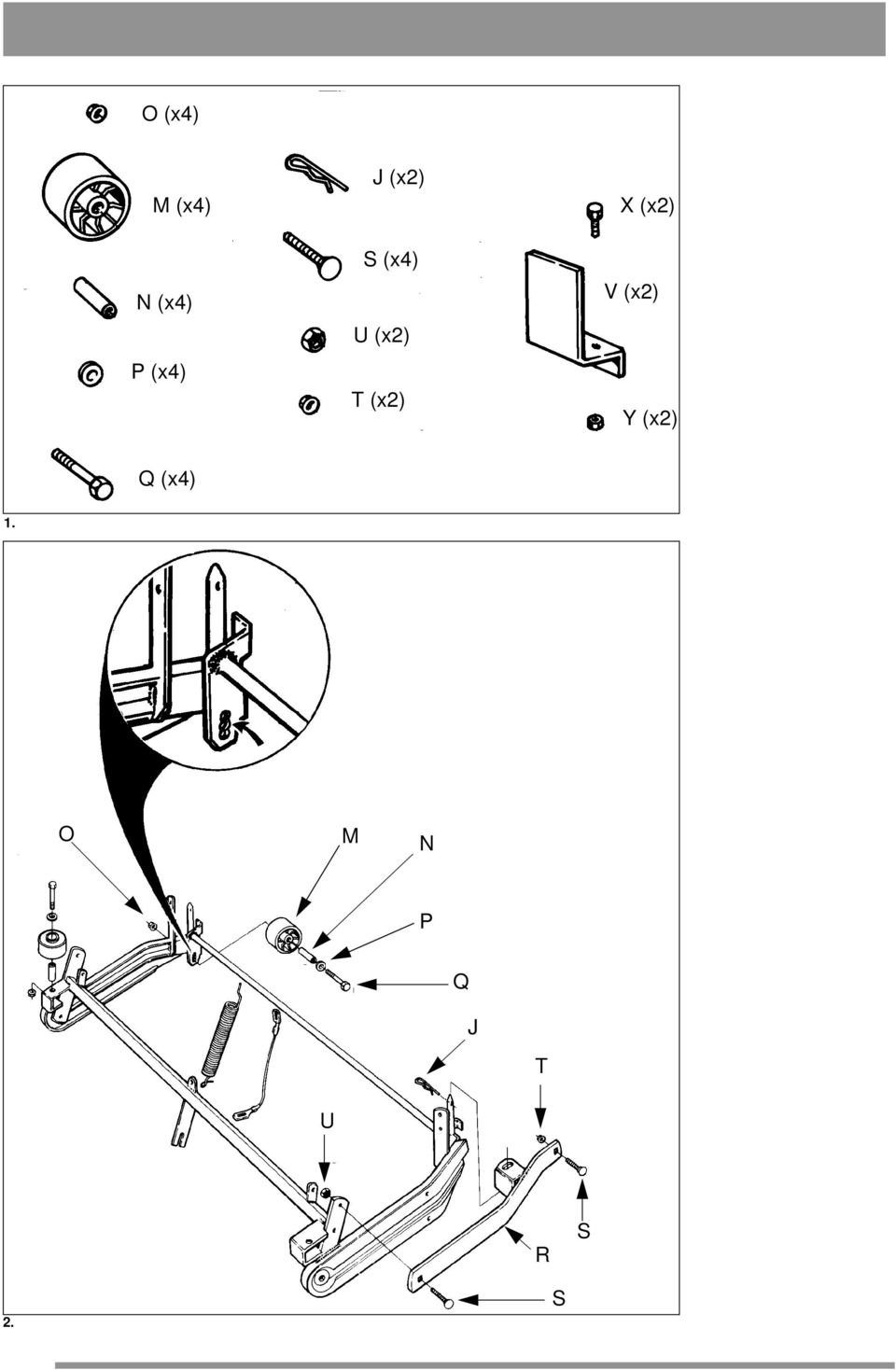

2 O (x4) M (x4) N (x4) P (x4) J (x2) S (x4) U (x2) T (x2) X (x2) V (x2) Y (x2) Q (x4) 1. O M N P Q J T U R S 2. S

3 C B C D F G

4 Z X V W Y

5 SE SVENSKA SYMBOLER Följande symboler finns på maskinen för att påminna Er om den försiktighet och uppmärksamhet som krävs vid användning. Symbolerna betyder: Läs instruktionsbok och säkerhetsmanual före användning av maskinen. För ej in hand eller fot under kåpan då maskinen är igång. Se upp för utkastade föremål. Håll åskådare borta. Innan reparationsarbete påbörjas, tag bort tändstiftskabeln från tändstiftet. MONTERING - BASMASKIN Med klippaggregatet bifogas en plastpåse innehållande monteringsdetaljer (fig 1 och 3). Montera aggregatsfästena på basmaskinen: 1. Placera en bricka C på framhjulets axeltapp (fig 4). 2. Montera därefter ett aggregatsfäste D (fig 5). 3. Placera en andra bricka C utanför aggregatsfästet. 4. Lås fast med en saxpinne B. Gör likadant på andra sidan maskinen. Aggregatsfästena är utrustade med smörjnipplar (se fig 5). Smörj dessa var 25:e körtimma (eller minst en gång per säsong) med universalfett. MONTERING - KLIPPAGGREGAT AGGREGATSTOPP Skruva fast de båda aggregatstoppen V på klippaggregatets kåpa med skruvarna X och muttrarna Y (fig 6). STÖDRULLAR Montera de fyra stödrullarna M på klippaggregatets ram (fig 2). De bakre stödrullarna skall normalt placeras i det mellersta hålet. AGGREGATSARMAR 1. Skruva fast aggregatsarmarna R på klippaggregatets ram med skruvarna S och låsmuttrarna U (fig 2). Drag inte åt för hårt. Aggregatsarmarna skall kunna röras upp och ned. 2. Lås aggregatsarmarna i bakkanten med sprintarna J. 3. Montera klippaggregatet i maskinens aggregatsfästen D med hjälp av skruvarna S och muttrarna T (fig 7). 4. Häkta fast aggregatets lyftfjäder E i redskapslyften (fig 7). KILREM 1. Ställ höjdinställningsspaken i läge "5". 2. Demontera transmissionskåpan. 3. Kräng på kilremmen på klippaggregatets remskiva (fig 8). 4. Se till att spännrullen F ligger på kilremmens utsida (fig 9). 5. Häkta fast fjädern i fästet G (fig 9-10). INSTÄLLNING För att aggregatet skall klippa jämnt och snyggt krävs att det är rätt justerat: 1. Se till att däcken har rätt lufttryck: Fram: 0,4 bar (6 psi). Bak: 1,2 bar (18 psi). 2. Ställ maskinen på ett plant golv. Lossa skruvarna I (fig 10). 3. Justera aggregatet så att kåpans bakkant

6 SVENSKA SE kommer 10 mm högre än framkanten på båda sidor. 4. Drag åt skruvarna. KLIPPHÖJD ANVÄNDNING Klippaggregatet har 17 fasta klipphöjdslägen, från 30 mm till 80 mm. Anm. Angivna klipphöjder gäller när maskinen står på ett fast underlag. Före uppkörning på en ramp, släpkärra eller liknande, måste lägsta klipphöjd ställas in. Annars finns risk för att klippaggregatets kåpa kan deformeras när aggregatstoppen går emot basmaskinens undersida. KLIPPRÅD För bästa "Multiclip"-effekt följ dessa råd: - klipp ofta. - använd full gas på motorn. - håll klippaggregatets undersida ren. - använd skarpa knivar. - klipp inte vått gräs. - klipp två gånger (med olika klipphöjd) om gräset är högt. SERVICE OCH UNDERHÅLL FÖRBEREDELSE Om inget annat sägs skall all service och underhåll utföras på en stillastående maskin där motorn inte går. Förhindra att maskinen rullar genom att alltid lägga i parkeringsbromsen. Förhindra ofrivillig motorstart genom att alltid stoppa motorn, lossa tändkabeln från tändstiftet och jorda den. Lossa minuskabeln från batteriet. UNDERHÅLLSTIPS För att underlätta rengöring och underhåll kan klippaggregatet fällas upp: 1. Ställ höjdinställningsspaken i läge "5". 2. Häkta av aggregatets lyftfjäder E från redskapslyften. 3. Demontera transmissionskåpan. 4.Krängavremmenfrånklippaggregatetsremskiva. 5. Lossa de båda sprintarna J (fig 11). 6. Fatta tag i aggregatets ram (fig 12). 7. Vik upp aggregatet tills det står upprätt på de bakre stödplattorna (fig 13). Vid återställning till arbetsläge: Se till att spännrullen F ligger på kilremmens utsida (fig 9). RENGÖRING Efter varje användning bör klippaggregatets undersida spolas av. Om gräset har torkat fast, skrapa undersidan ren. Vid behov, bättra undersidan med färg för att förhindra rostangrepp. Spola inte med högtryck mot lagerboxarna på aggregatets översida när transmissionskåpan är demonterad (fig 14). Vatten kan tränga in i kullagren. KUGGREMMAR Om någon av knivarna har träffat ett fast föremål (ex.vis en sten), kan remspänningen ändras. Detta kan leda till att kuggremmen "kuggar över", vilket i förlängningen kan ge skador på knivarna. Vid behov justera remspänningen: 1. Demontera transmissionskåpan. 2. Lossa spännarmen K (fig 15). 3. Lossa lagerboxens fästskruvar L (fig 16). 4. Spänn kuggremmen genom att trycka spännarmen bakåt. 5. Drag åt spännarmens fästskruv. 6. Drag åt lagerboxens fästskruvar. 7. Gör likadant med den andra kuggremmen. Vid byte av kuggremmar, se till att de båda yttre knivarna alltid står vinkelrätt mot den mittre kniven (se fig 17). Monteras kuggremmarna fel kommer knivarna att slå i varandra eftersom de överlappar varandra. Kontrollera alltid knivarnas position efter rembyte

7 SE SVENSKA eller justering av remspänning. BYTE AV KNIVAR Använd skyddshandskar vid byte av kniv/knivblad för att undvika skärskador. Se till att knivarna alltid är skarpa. Då blir klippresultatet bäst. Kontrollera alltid kniven/knivbladen efter en påkörning. Har knivsystemet skadats skall defekta delar bytas ut. Använd alltid original reservdelar. Icke original reservdelar kan medföra risk för skador även om de passar på maskinen. Klippsystemet består av tre knivbalkar med två utbytbara knivblad Y (fig 18). Vid byte av knivblad skall båda bytas ut för att undvika obalans. Montera de nya knivarna. Drag åt skruvarna V och W ordentligt. Åtdragningsmoment: V Nm, W -24Nm. Vid kraftig påkörning kan knivbladen vika undan. Lossa låsmuttern X och vik tillbaka knivbladen. Montera en ny original brytbult V. Drag åt låsmuttern X och Z. RESERVDELAR STIGA original reservdelar och tillbehör är konstruerade speciellt för STIGA maskiner. Observera att "icke original" reservdelar och tillbehör inte har kontrollerats eller godkänts av STIGA. Användning av sådana delar och tillbehör kan påverka maskinens funktion och säkerhet. STIGA ansvarar inte för skador orsakade av sådana produkter. MÖNSTERSKYDD Denna maskin eller delar därav omfattas av följande mönsterskydd: Sverige nr STIGA förbehåller sig rätten att förändra produkten utan föregående meddelande.
