Instruktionsbok TP11 V

Transkript

1 Instruktionsbok TP11 V

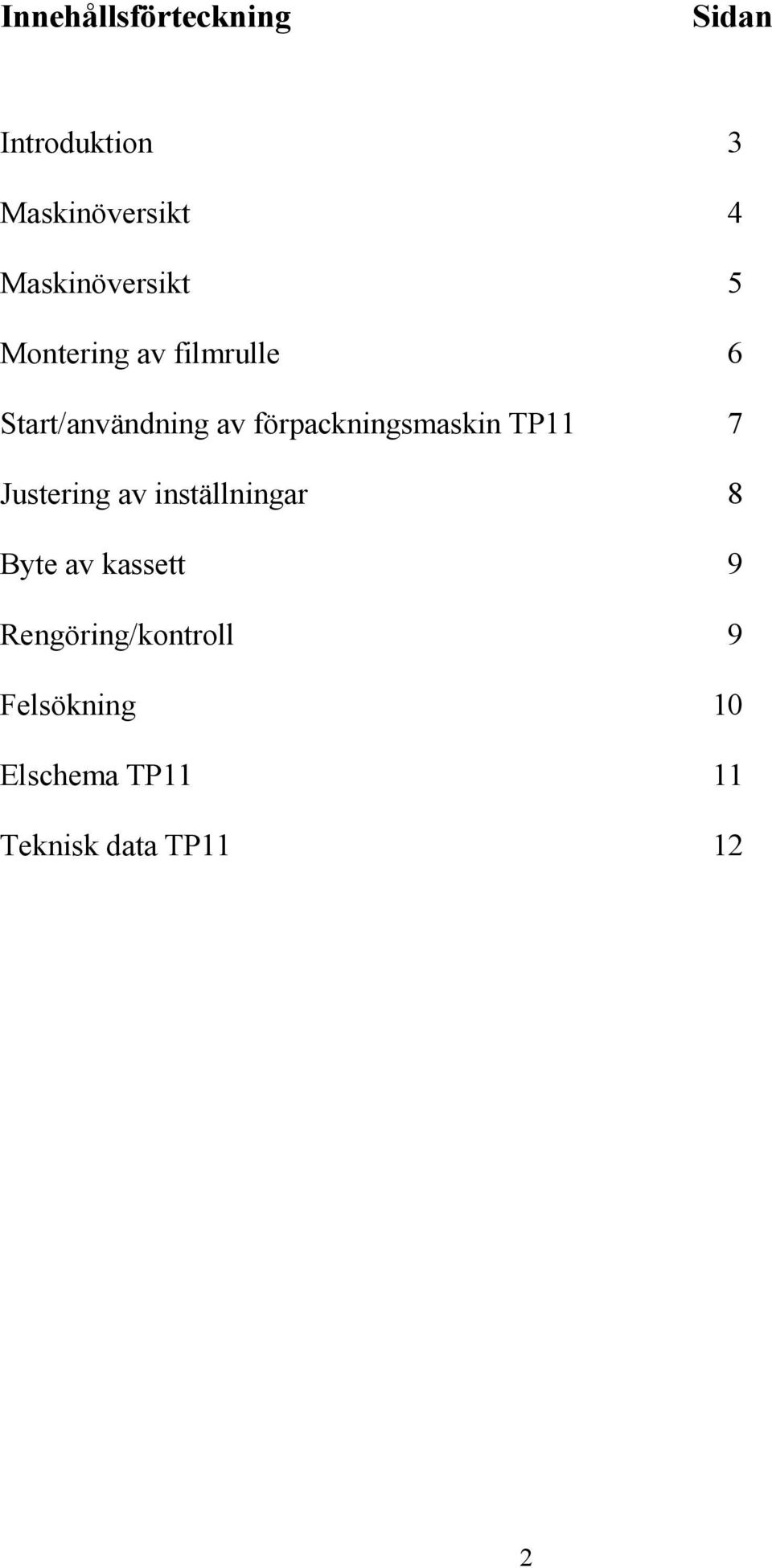

2 Innehållsförteckning Sidan Introduktion 3 Maskinöversikt 4 Maskinöversikt 5 Montering av filmrulle 6 Start/användning av förpackningsmaskin TP11 7 Justering av inställningar 8 Byte av kassett 9 Rengöring/kontroll 9 Felsökning 10 Elschema TP11 11 Teknisk data TP

3 Introduktion Grattis till er nya förpackningsmaskin TP11. TP11 är en av marknadens minsta manuella förpackningsmaskiner och har en mycket hög driftsäkerhet. TP11 är helt svensktillverkad och uppfyller samtliga krav som ställs för att CEmärkas samt säljas inom EU. Läs noga igenom maskinens säkerhetsanvisningar och funktionsanvisningar innan ni börjar använda förpackningsmaskinen. - Rengör aldrig maskinen med nätspänningen på då det finns risk för brännskador samt elstötar. - Reparationer och ingrep i maskinen får endast göras av utbildad fackman. Reparationer som inte utförs på ett sakkunnigt sätt kan innebära stor fara för användaren samt gör att garantin på maskinen försvinner. - Om man monterar delar som inte är original från tillverkaren så tar inte tillverkaren något ansvar för resten av maskinen om det kan härledas till felaktiga tillbehör. - Rengöring av maskinen får ej göras med rinnande vatten eller blöt trasa. - Använd endast av tillverkaren godkänt förpackningsmaterial för att maskinen inte skall ta skada. Om ni är osäkra över någon form eller film ta kontakt med tillverkaren av maskinen. - Placera maskinen på ett plant o stabilt underlag i rätt arbetshöjd med bra ljusförhållanden. TechPack säljer anpassade rostfria rullvagnar med 4 bromsade hjul vid behov. - Tillverkaren ansvarar inte för skador eller fel som uppstår p.g.a. felaktigt handhavande - När maskinen är gammal och uttjänt skall den genast göras obrukbar alternativt skickas tillbaka till tillverkaren eller lämnas på skrotning bland elektronik. Garantitiden är normalt 12 månader om man inte hyr eller hyrköper maskinen. Garantin gäller inte slitdelar tex. kassetter, knivar, piggvalsar och eventuellt andra delar, om det kan härledas till oaktsam användning eller felaktigt förpackningsmaterial som inte godkänts av tillverkaren av maskinen. Denna instruktionsbok/handledning skall förvaras i närheten av förpackningsmaskinen. Skulle instruktionsboken mot förmodan försvinna finns den för nedladdning på Observera att uppdateringar av våra olika instruktionsböcker sker löpande och att den senaste versionen alltid finns för nerladdning från vår hemsida. Innan ni tar maskinen i bruk kontrollera att samtliga delar som skall vara med vid leverans finns tillgängliga (TP11, kassett, anslutningskabel och instruktionsbok) samt att varningssymboler för värme (ovanpå luckan) och varningssymbol för elfara. (ovanpå luckan till elskåpet) är på plats. Kontrollera även att maskinskylten på maskinens vänstra sida är intakt. 3

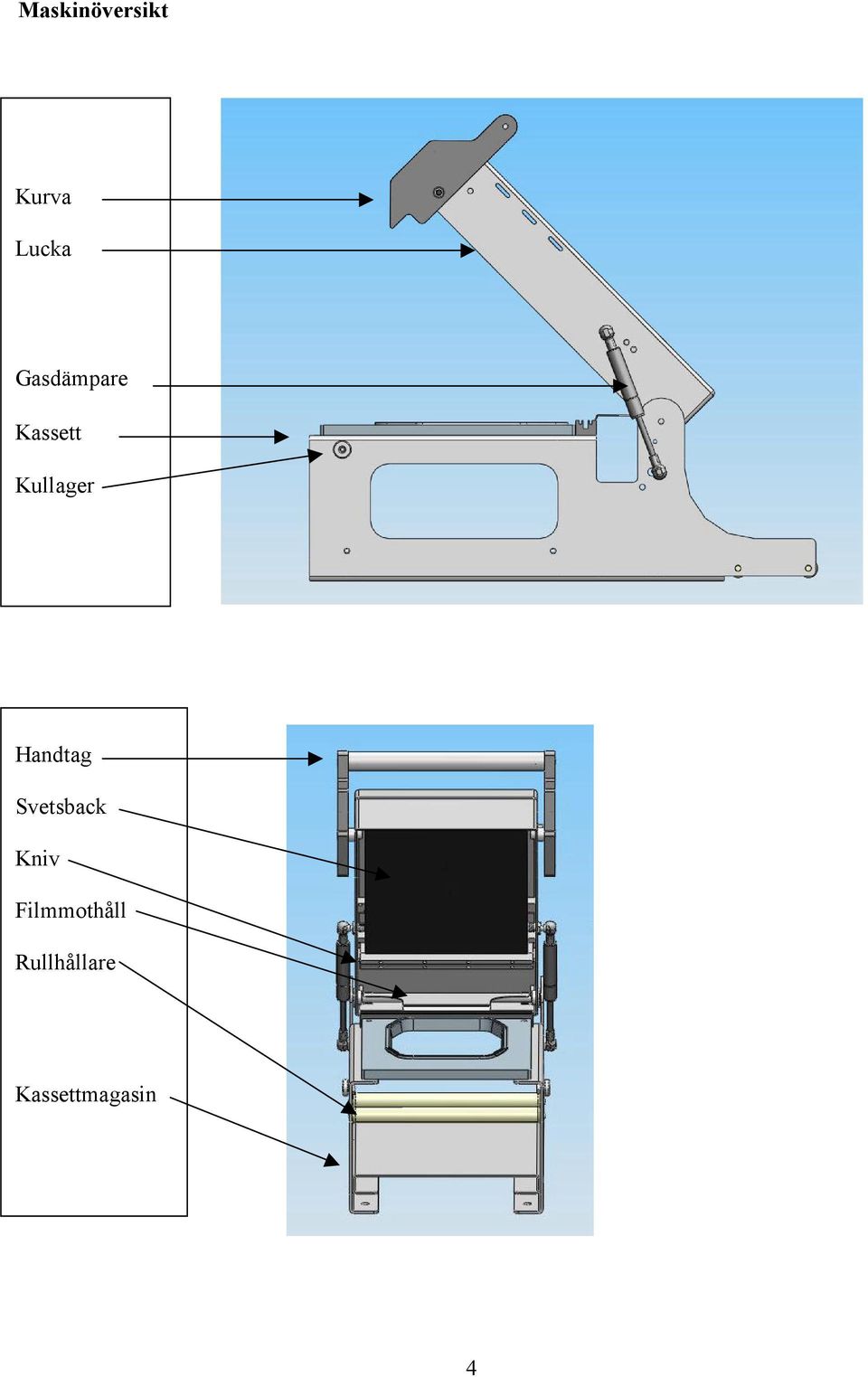

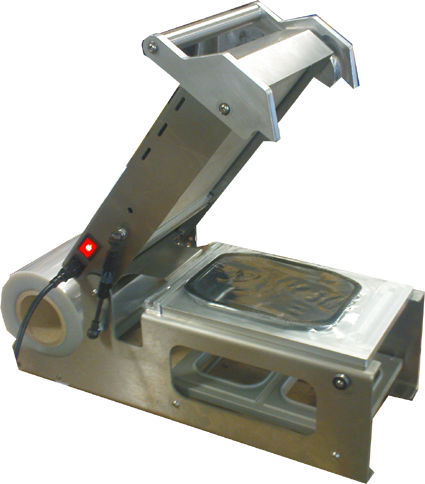

4 Maskinöversikt Kurva Lucka Gasdämpare Kassett Kullager Handtag Svetsback Kniv Filmmothåll Rullhållare Kassettmagasin 4

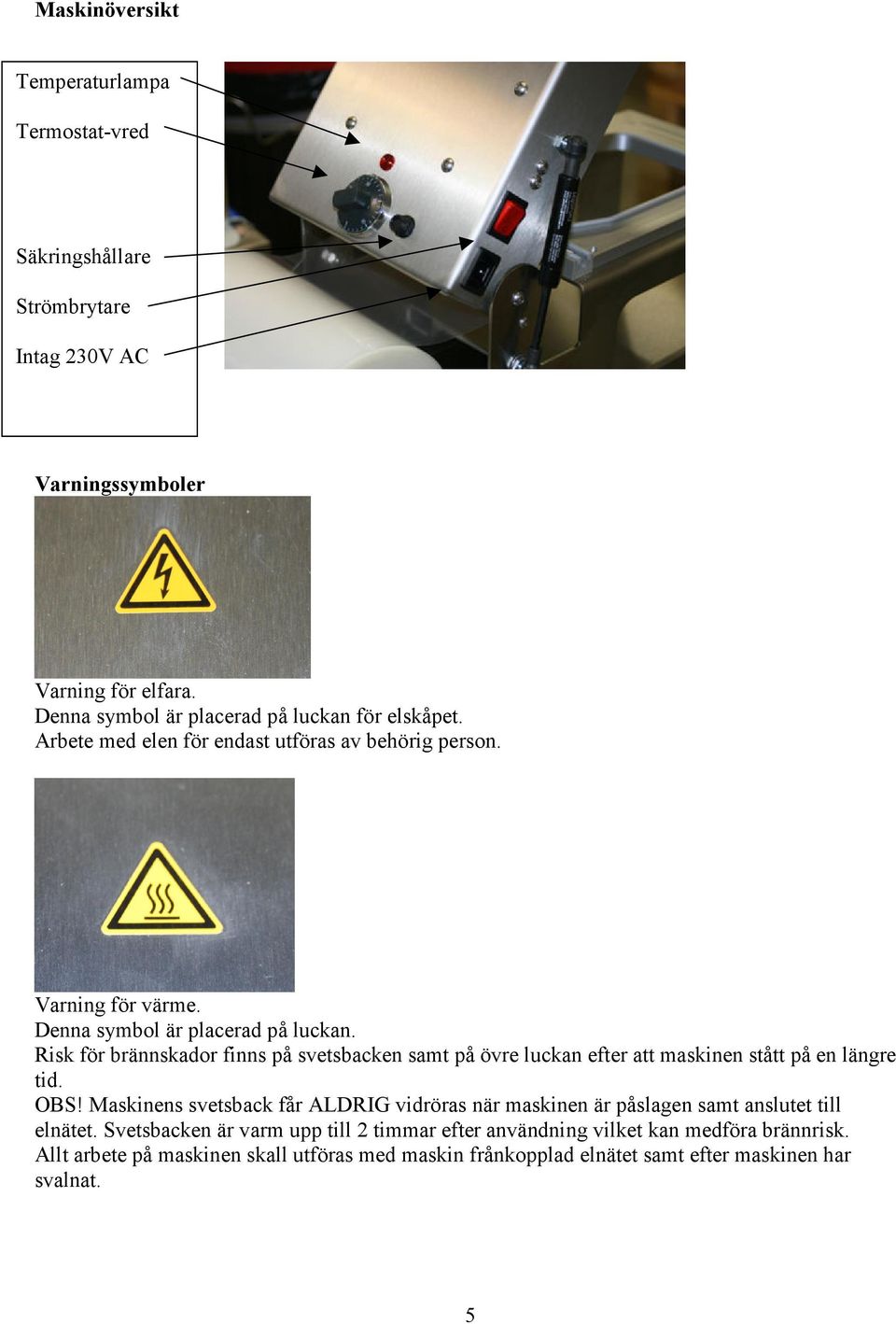

5 Maskinöversikt Temperaturlampa Termostat-vred Säkringshållare Strömbrytare Intag 230V AC Varningssymboler Varning för elfara. Denna symbol är placerad på luckan för elskåpet. Arbete med elen för endast utföras av behörig person. Varning för värme. Denna symbol är placerad på luckan. Risk för brännskador finns på svetsbacken samt på övre luckan efter att maskinen stått på en längre tid. OBS! Maskinens svetsback får ALDRIG vidröras när maskinen är påslagen samt anslutet till elnätet. Svetsbacken är varm upp till 2 timmar efter användning vilket kan medföra brännrisk. Allt arbete på maskinen skall utföras med maskin frånkopplad elnätet samt efter maskinen har svalnat. 5

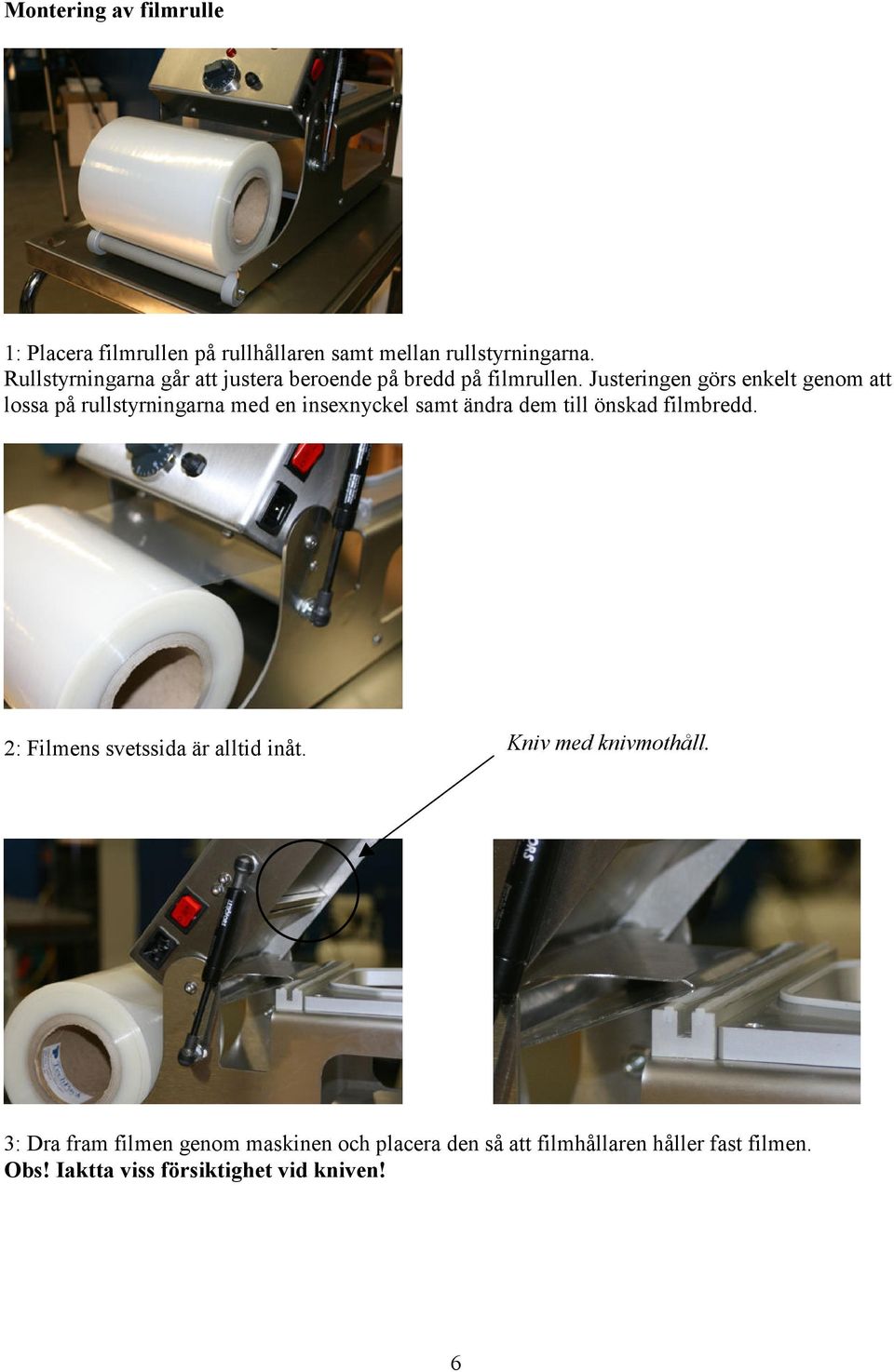

6 Montering av filmrulle 1: Placera filmrullen på rullhållaren samt mellan rullstyrningarna. Rullstyrningarna går att justera beroende på bredd på filmrullen. Justeringen görs enkelt genom att lossa på rullstyrningarna med en insexnyckel samt ändra dem till önskad filmbredd. 2: Filmens svetssida är alltid inåt. Kniv med knivmothåll. 3: Dra fram filmen genom maskinen och placera den så att filmhållaren håller fast filmen. Obs! Iaktta viss försiktighet vid kniven! 6

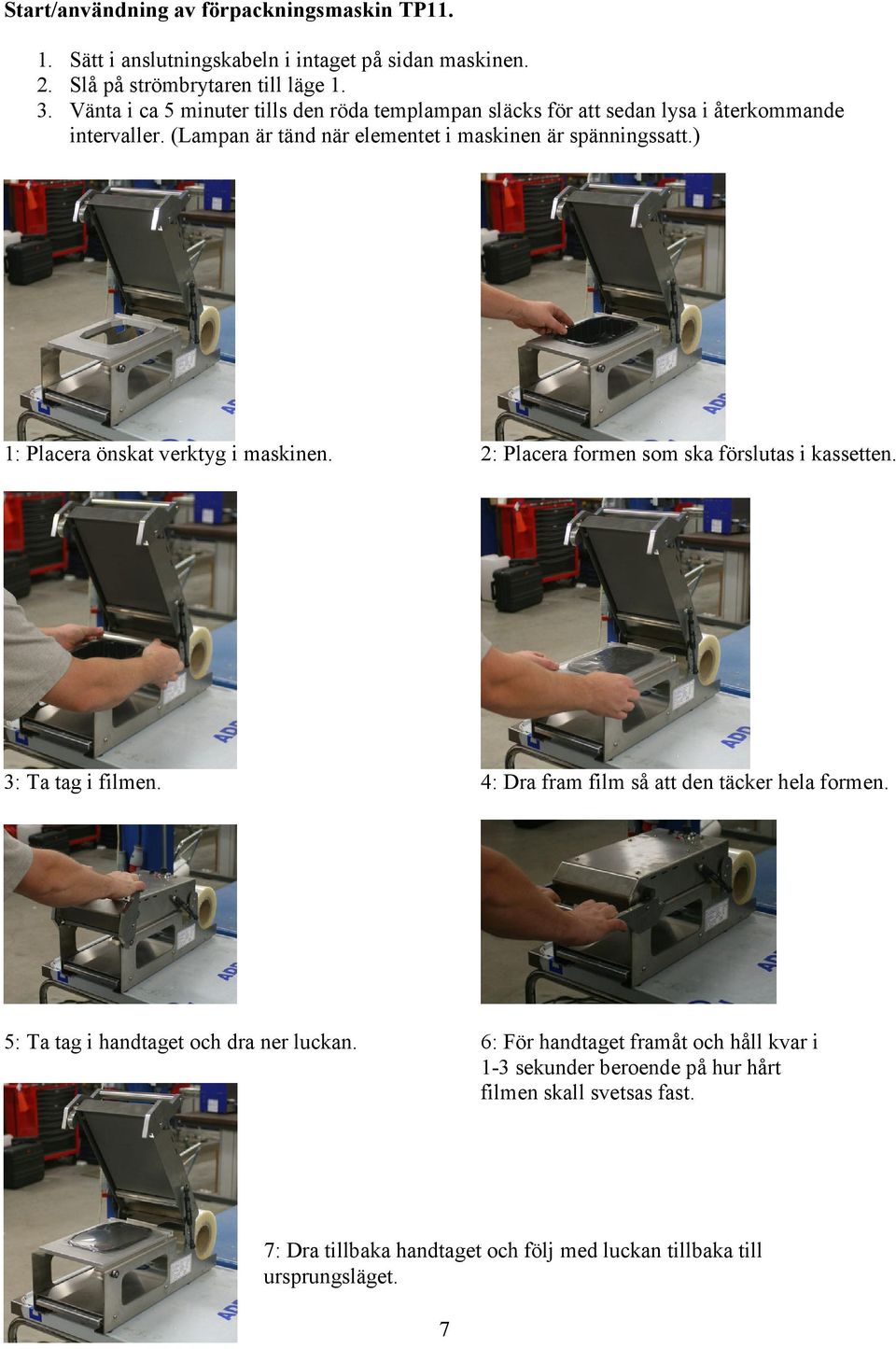

7 Start/användning av förpackningsmaskin TP Sätt i anslutningskabeln i intaget på sidan maskinen. 2. Slå på strömbrytaren till läge Vänta i ca 5 minuter tills den röda templampan släcks för att sedan lysa i återkommande intervaller. (Lampan är tänd när elementet i maskinen är spänningssatt.) 1: Placera önskat verktyg i maskinen. 2: Placera formen som ska förslutas i kassetten. 3: Ta tag i filmen. 4: Dra fram film så att den täcker hela formen. 5: Ta tag i handtaget och dra ner luckan. 6: För handtaget framåt och håll kvar i 1-3 sekunder beroende på hur hårt filmen skall svetsas fast. 7: Dra tillbaka handtaget och följ med luckan tillbaka till ursprungsläget. 7

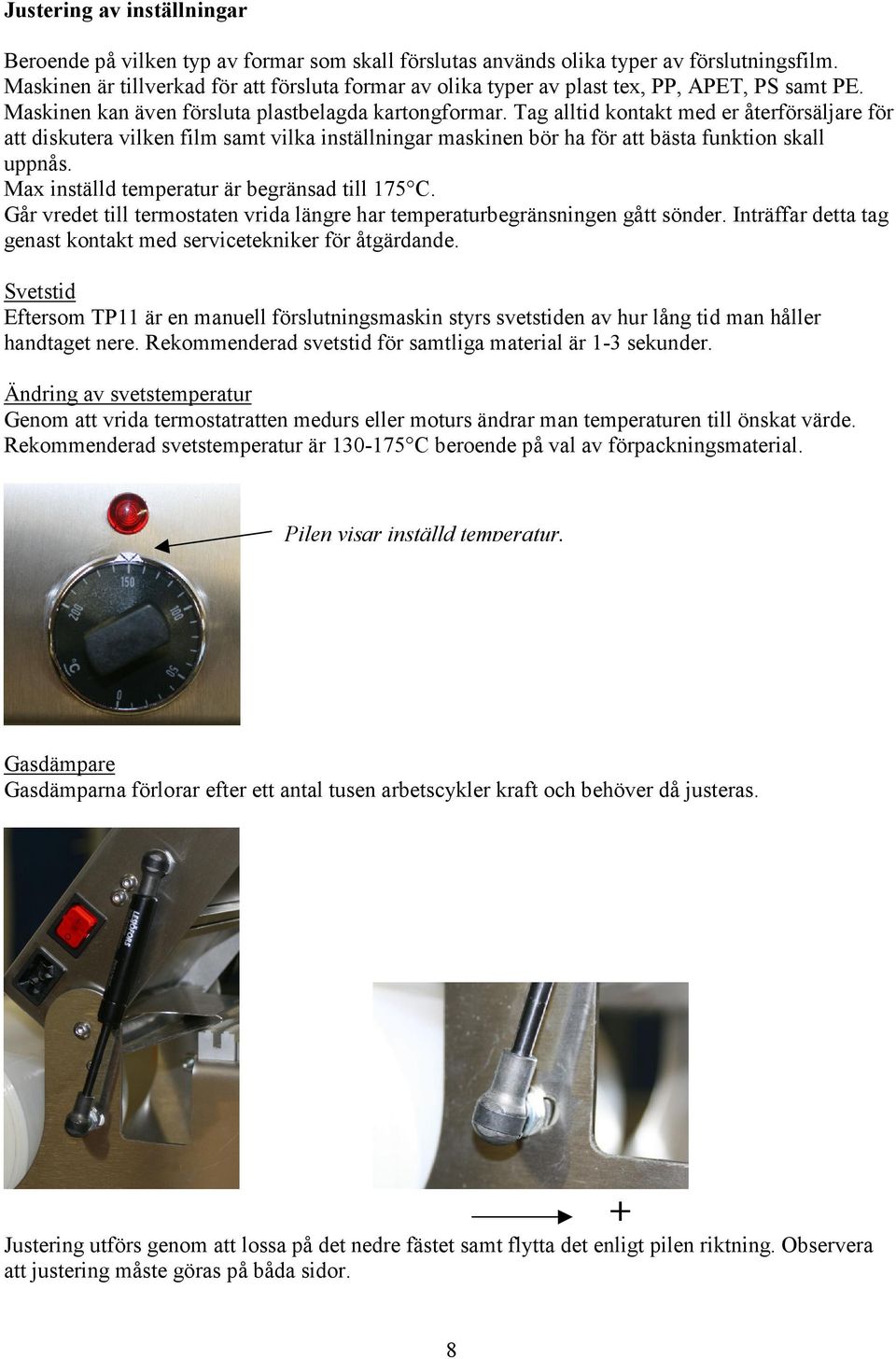

8 Justering av inställningar Beroende på vilken typ av formar som skall förslutas används olika typer av förslutningsfilm. Maskinen är tillverkad för att försluta formar av olika typer av plast tex, PP, APET, PS samt PE. Maskinen kan även försluta plastbelagda kartongformar. Tag alltid kontakt med er återförsäljare för att diskutera vilken film samt vilka inställningar maskinen bör ha för att bästa funktion skall uppnås. Max inställd temperatur är begränsad till 175 C. Går vredet till termostaten vrida längre har temperaturbegränsningen gått sönder. Inträffar detta tag genast kontakt med servicetekniker för åtgärdande. Svetstid Eftersom TP11 är en manuell förslutningsmaskin styrs svetstiden av hur lång tid man håller handtaget nere. Rekommenderad svetstid för samtliga material är 1-3 sekunder. Ändring av svetstemperatur Genom att vrida termostatratten medurs eller moturs ändrar man temperaturen till önskat värde. Rekommenderad svetstemperatur är C beroende på val av förpackningsmaterial. Pilen visar inställd temperatur. Gasdämpare Gasdämparna förlorar efter ett antal tusen arbetscykler kraft och behöver då justeras. + Justering utförs genom att lossa på det nedre fästet samt flytta det enligt pilen riktning. Observera att justering måste göras på båda sidor. 8

9 Byte av kassett Lyft ur den befintliga kassetten. Kontrollera så att det inte finns matrester på kanten där ni skall placera den nya kassetten. Kassett Kassettstift Kassettmagasin för 1-2 kassetter Placera den uttagna kassetten i kassettmagasinet och sätt den nya kassetten på plats för användning. Kontrollera att kassettens fästhål träffar stiften och att kassetten ligger plant mot stativet. Rengöring / Kontroll 1. Stäng av maskinen på strömbrytaren, ta ut nättkablen och se efter så att den inte är skadad. 2. Ta en fuktig trasa (inte blöt) med lite rengöringsmedel på och torka av chassit. 3. Kassetterna bör ej maskindiskas eftersom ytskiktet som skyddar kassetterna inte tål maskindiskmedel. Lägg dem i blöt och använd en diskborste/trasa. Maskinnummer / Ce-märkning Samtliga maskiner är märkta med en maskinskylt där serienummer samt CE-märkning framgår. Maskinskylten är placerad på maskinens vänstra sida och måste vara intakt samt tydlig för att maskinen skall få användas. Vid skador på maskinskylten kontakta tillverkaren/återförsäljaren omedelbart så att ny maskinskylt kan utfärdas. Vid borttagning av maskinskylt framstår där ett rutmönster som visar att där har varit en maskinskylt. Vid beställning av reservdelar eller telefonsupport skall alltid maskinnummer anges. 9

10 Felsökning TP11 Fel Trolig orsak Åtgärd Filmen svetsas inte fast 1. Värme ej uppnådd 1. Vänta tills temp lampan blinkar ordentligt 2. Fel svetstemperatur 2. Kontrollera svetstemperatur 3: Lister i kassett dåliga 3: Byt listen i kassetten Maskinen klipper 1. Kniv sliten 1. Byt knivblad. Inte av filmen 2: Kontrollera gummilister 2: Montera nya lister Maskinen startar 1. Ingen ström i uttaget 1. Prova med någon annat uttag. Inte 2. Säkring trasig 2. Kontrollera/byt säkring Obs! Många servicepunkter bör utföras av utbildad tekniker! Alla reparationer samt all underhåll skall ske när maskinen inte är spänningssatt dvs kopplad till befintligt uttag samt när maskinen har svalnat. 10

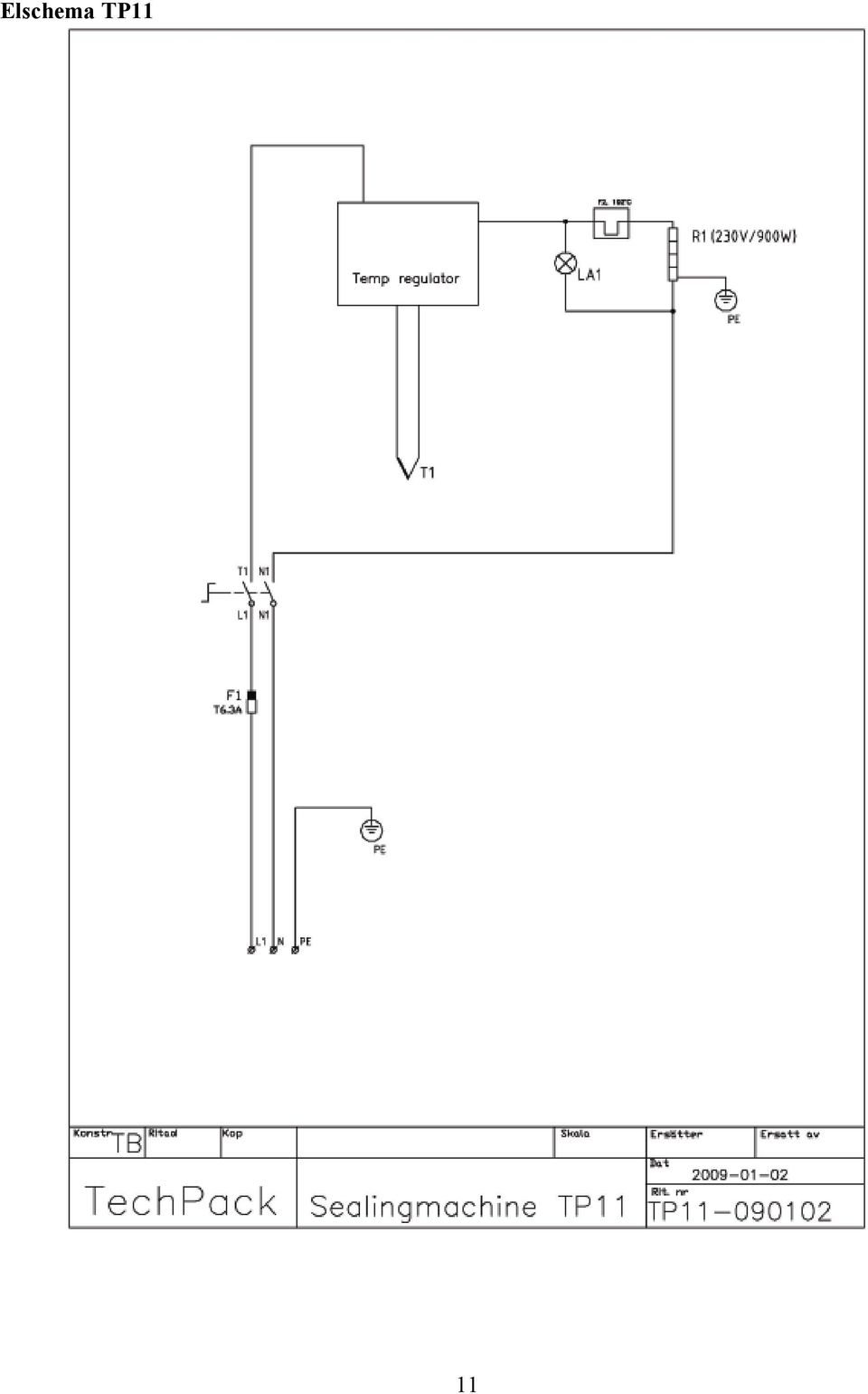

11 Elschema TP11 11

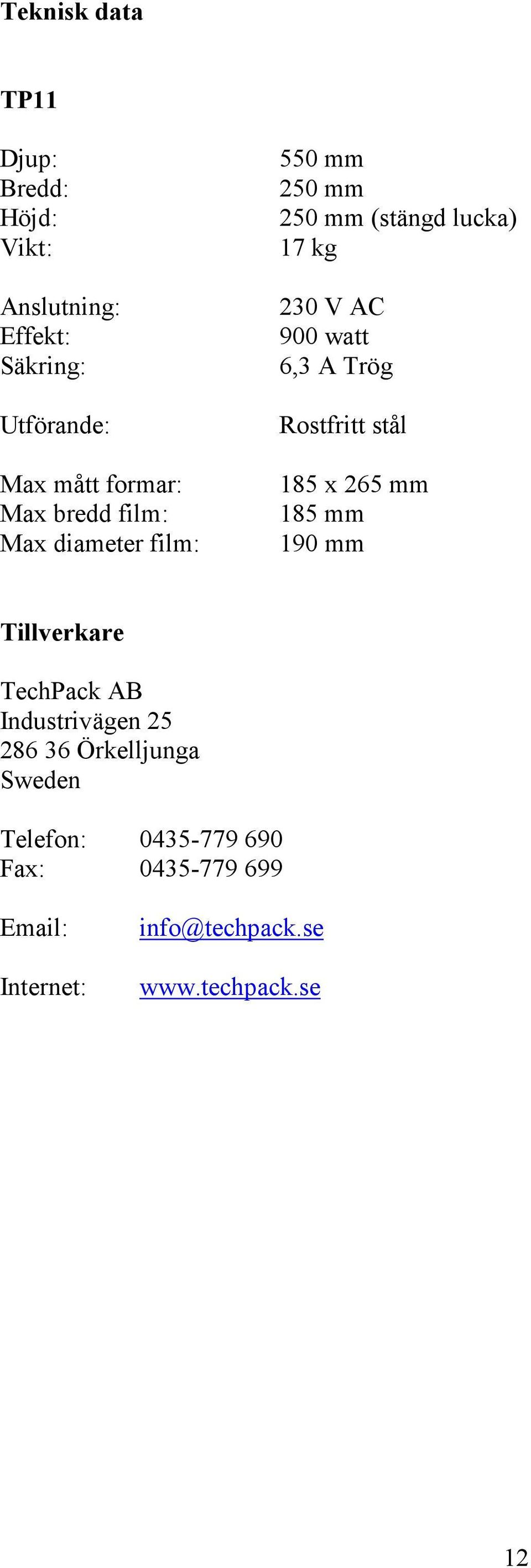

12 Teknisk data TP11 Djup: Bredd: Höjd: Vikt: Anslutning: Effekt: Säkring: Utförande: Max mått formar: Max bredd film: Max diameter film: 550 mm 250 mm 250 mm (stängd lucka) 17 kg 230 V AC 900 watt 6,3 A Trög Rostfritt stål 185 x 265 mm 185 mm 190 mm Tillverkare TechPack AB Industrivägen Örkelljunga Sweden Telefon: Fax: Internet: info@techpack.se 12
