LR Intelligent 300 PLUS. LR Intelligent 600 PLUS

Transkript

1 LR Intelligent 300 PLUS LR Intelligent 600 PLUS GeneralAgent/Auktoriserad Återförsäljare: PHOTAX AB (

2 Visico LR intelligent Plus är en serie toppmoderna mikroprocessorstyrda studioblixtar, som kan styras antingen direkt på aggregatet eller via trådlös fjärrkontroll. Den trådlösa fjärrkontrollen* ger fotografen fullständig kontroll av blixtarnas viktigaste funktioner, med ett par enkla knapptryckningar på fjärrkontrollen. Samma information som visas i LCD-displayen på blixten visas i LCD-displayen på fjärrkontrollen! Systemet stöder ett "obegränsat" antal Visico LR studioblixtar i max 7 grupper. *) Fjärrkontrollen är tillbehör. Importör: PHOTAX, P.Arvidsson Foto AB. Vid leverans så är Visico blixten försedd med transportskydd. Det finns ett transportskydd för reflektorlåsspaken och ett transportskydd för blixtröret. Transportskyddet för reflektorlåsspaken måste avlägsnas först! Bajonettfäste Visico LR blixtarna har reflektor-fattning med "S-bajonett" (samma som Visico Excel, Visico VE, Bowens, Stellar m.fl.). Vid montering av reflektor eller softbox så trycker man in bajonetten i blixten och vrider den medurs till ändläget. För att byta reflektor så förs reflektorlåsningen bakåt, samtidigt som man vrider reflektorn moturs till ändläget och drar ut reflektorn. Stativfästet Vid behov så kan man justera stativfästets position för att balansera blixten t.ex. vid användning av en mycket tung softbox. (Låsskruven lossas med en vanlig skruvmejsel.)

3 240v uttag och säkringshållare. (Dra ur nätkabeln innan eventuellt säkringsbyte.) OBS! Genom att trycka på multifunktionsratten (J), så kan man växla mellan proportionellt ledljus, manuellt inställlbart ledljus och avstängt ledljus. Ledljuslampans styrka ändras proportionerligt efter inställd blixtstyrka. På så sätt är det lätt att ställa in rätt blixtstyrka, när man använder flera blixtar, eftersom man ser exakt hur ljuset faller. Manuellt inställbart ledljus: I detta läge så kan man manuellt ställa in styrkan på ledljuset med touchpad-knapparna (B & C). Om man t.ex använder en 600Ws-blixt och en 300Ws-blixt tillsammans, så kan man manuellt halvera ledljuset på den svagare blixten, så att ledljuset motsvarar blixtarnas styrka. Styrkan på ledljuset visas i position F2 på L.C.Ddisplayen (F) Ledjuset är avstängt. Ljud eller Ljus-indikering "Audio"-knappen (D) styr två funktioner: Ljudindikering och Ledljus indikering. När Audio-lampan lyser så avger blixten en pip-signal när den är klar att användas. När ljudindikeringen är avstängd så släcker blixten ledljuset när den avfyras och tänder ledljuset när den är klar att användas igen. Test-knapp För test-avfyrning av studioblixten.

4 F1 F2 F3 F4 F5 F6 F7 F8 Inställd blixteffekt. Inställd effekt på ledljus-lampan. Indikering för proportionerligt ledljus av/på Indikering för slavtändare. Studioblixten triggas på 1:a blixten. (Standard) Indikering för Ljudsignal på/av. Indikering för Ledljus på/av. Klar-signal. Blixten är klar att avfyras. Om "FLASH" blinkar på LCD-displayen, så pågår autodumping till inställd effekt. L.C.D-display för digital visning av effekten. 6.0 = Full effekt 5.0 = 1/2 effekt 4.0 = 1/4 effekt 3.0 = 1/8 effekt 2.0 = 1/16 effekt 1.0 = 1/32 effekt. Vid behov av att t.ex. sänka effekten ett halvt steg så vrider man bara ner effekten 0,5 på displayen, det kan inte bli enklare!. Visico LR har en integrerad slavtändare, som detekterar såväl synligt- som infrarött blixtljus. Blixten kan alltså utlösas automatiskt av en annan blixt (studioblixt eller kamerablixt) eller med en IR-sändare monterat i kamerans blixtsko. Dessutom så har slavfunktionen också två Preflash-lägen. 1. Studioblixten triggas på 1:a blixten. (Standard) 2. Preflash-läge. Studioblixten triggas på 2:a blixten. 3. Preflash-läge. Studioblixten triggas av "multiblixtar". 4. Slavtändaren är avstängd.

5 Vad är Preflash? Vissa av kameror sänder ut en preflash (förblixt) för att t.ex. beräkna vitjus-balansen. Preflashen sänds oftast ut 100ms (1/10s) innan huvudblixten. Vanliga studioblixtar luras av Preflash-blixten (eller "rödaögon"-blixten) och utlöser för tidigt, och hinner inte laddas upp innan huvudblixten kommer. Synkuttag Uttag för synksladd till kamera eller blixtljusmätare. "Digitalkamera-säker", endast 5 volt! Huvudströmbrytare Multi-funktionsratt Multi-funktionsratten används för att ställa in effekten och att växla mellan proportionellt ledljus, manuellt inställlbart ledljus och avstängt ledljus. Vrid på multifunktionsratten tills önskad effekt syns på L.C.D-displayen. Effekten är ställbar 1/10 bländarsteg med ett omfång på 5 steg. Studioblixten är utrustad med en modernare typ av APDS, vilket innebär att den automatiskt ser till att kondensatorerna alltid är uppladdade till rätt nivå. Du behöver alltså inte tömma kondensatorerna själv efter sänkning av styrkan. Fördelen mot enklare APDS-system är att detta system tömmer kondensatorerna utan att fyra av blixten. Du slipper alltså onödiga avfyrningar som triggar dina andra blixtar och stör modellen/motivet.

6 Om man vrider ner effekten på blixten så blinkar "FLASH" i L.C.Ddisplayen tills APDSsystemet har justerat ner effekten till rätt nivå. Genom att trycka på multifunktionsratten så kan man växla mellan proportionellt ledljus, manuellt inställlbart ledljus och avstängt ledljus. Blixtar i "Intelligent LR"-serien kan styras med trådlös fjärrkontroll*, som ger fotografen fullständig kontroll av blixtarnas viktigaste funktioner, med ett par enkla knapptryckningar på fjärrkontrollen. Samma information som visas i LCD-displayen på blixten visas i LCD-displayen på fjärrkontrollen! Systemet stöder ett "obegränsat" antal Visico LR studioblixtar i max 7 grupper. *) Fjärrkontrollen är tillbehör. Se bruksanvisningen för fjärrkontrollen (LR-2000) för mer information. Kylsystem Kylningen fungerar genomatt luften sugs in genom ventilationshålen och kyler elektroniken, därefter passerar luften ledljuslampan och blixtröret bakifrån. Den inbyggda fläkten är extremt tyst i drift (nästintill ljudlös), och ger en effektiv kylning av Ledljus-lampan vilket förlänger livslängden. Byte av Ledljuslampa. 1. Stäng av blixten med strömbrytaren (I) och koppla bort studioblixten från elnätet (A). 2. Vänta tills ledljuslampan har svalnat och skruva ur lampan ur lampsockeln (moturs). 3. Använd handskar (eller lampans ytterkartong) när du hanterar den nya halogenlampan så att den inte blir smutsig eller får fettfläckar. 4. Skruva i halogenlampan (medurs) i lampsockeln. 5. Anslut studioblixten till elnätet(a) och sätt strömbrytaren (I) på ON.

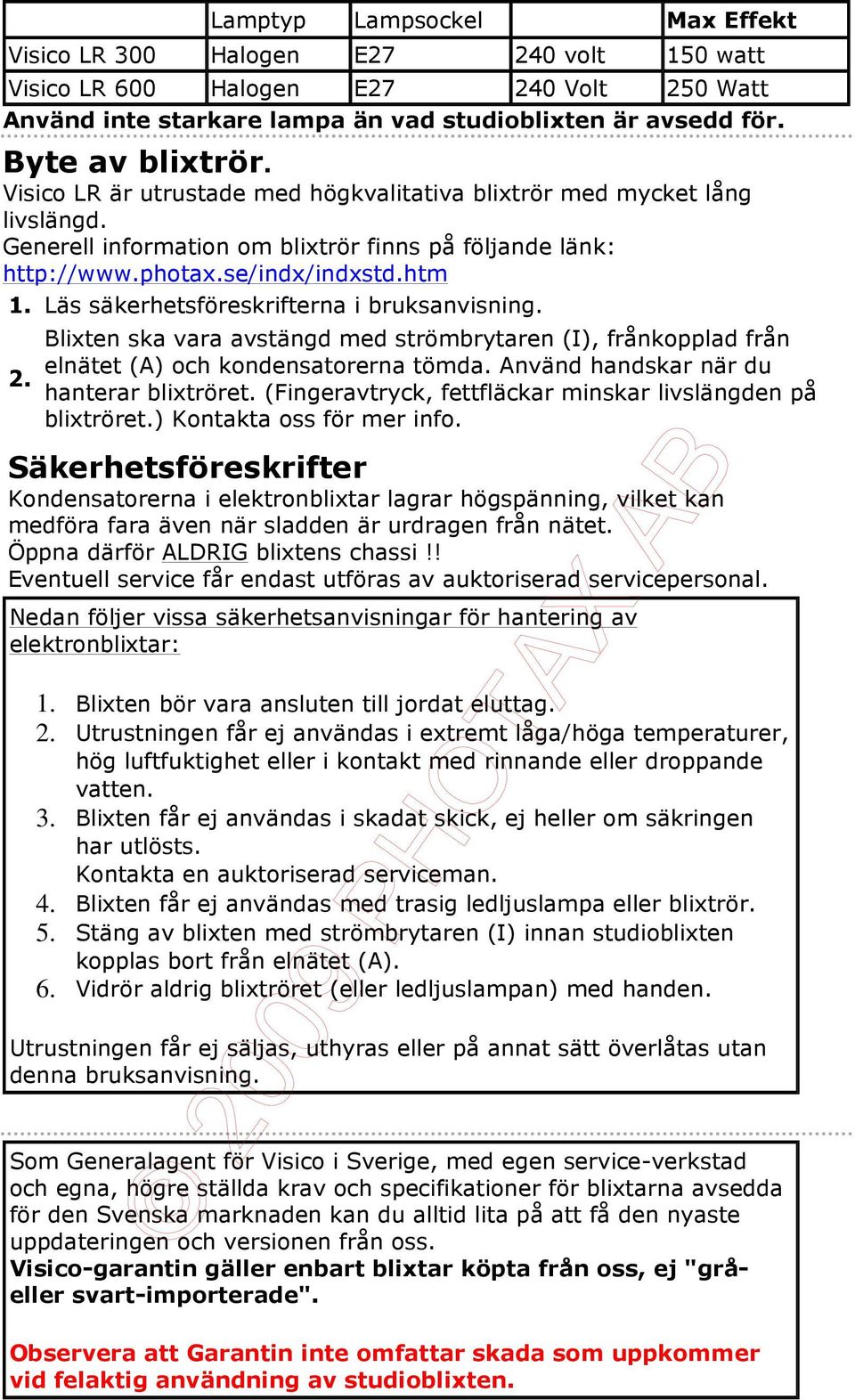

7 Lamptyp Lampsockel Max Effekt Visico LR 300 Halogen E volt 150 watt Visico LR 600 Halogen E Volt 250 Watt Använd inte starkare lampa än vad studioblixten är avsedd för. Byte av blixtrör. Visico LR är utrustade med högkvalitativa blixtrör med mycket lång livslängd. Generell information om blixtrör finns på följande länk: 1. Läs säkerhetsföreskrifterna i bruksanvisning. 2. Blixten ska vara avstängd med strömbrytaren (I), frånkopplad från elnätet (A) och kondensatorerna tömda. Använd handskar när du hanterar blixtröret. (Fingeravtryck, fettfläckar minskar livslängden på blixtröret.) Kontakta oss för mer info. Säkerhetsföreskrifter Kondensatorerna i elektronblixtar lagrar högspänning, vilket kan medföra fara även när sladden är urdragen från nätet. Öppna därför ALDRIG blixtens chassi!! Eventuell service får endast utföras av auktoriserad servicepersonal. Nedan följer vissa säkerhetsanvisningar för hantering av elektronblixtar: 1. Blixten bör vara ansluten till jordat eluttag. 2. Utrustningen får ej användas i extremt låga/höga temperaturer, hög luftfuktighet eller i kontakt med rinnande eller droppande vatten. 3. Blixten får ej användas i skadat skick, ej heller om säkringen har utlösts. Kontakta en auktoriserad serviceman. 4. Blixten får ej användas med trasig ledljuslampa eller blixtrör. 5. Stäng av blixten med strömbrytaren (I) innan studioblixten kopplas bort från elnätet (A). 6. Vidrör aldrig blixtröret (eller ledljuslampan) med handen. Utrustningen får ej säljas, uthyras eller på annat sätt överlåtas utan denna bruksanvisning. Som Generalagent för Visico i Sverige, med egen service-verkstad och egna, högre ställda krav och specifikationer för blixtarna avsedda för den Svenska marknaden kan du alltid lita på att få den nyaste uppdateringen och versionen från oss. Visico-garantin gäller enbart blixtar köpta från oss, ej "gråeller svart-importerade". Observera att Garantin inte omfattar skada som uppkommer vid felaktig användning av studioblixten.

8 E1, E2, E3 Felmeddelande Denna blixt är utrustad med ett avancerat övervakningssystem, som övervakar temperaturen och elektronikens funktion i blixten. Vid fel så visas felkod E1, E2 eller E3 på L.C.D-skärmen. Stäng omedelbart av studioblixten om en felkod syns på L.C.D-skärmen. E1 = Stäng av blixten omedelbart och kontakta Photax för ytterligare information. E2= Stäng av blixten omedelbart och låt blixten vara avstängd (vila) minst 30 minuter. E3= Stäng av blixten omedelbart och vänta ett par minuter innan blixten återstartas. Om felkoden (E3) finns kvar, kontakta Photax Teknisk Data VC-300LR VC-600LR Effekt 300 Ws 600 Ws Uteffekt (ställbar) 1-1/32 1-1/32 Ledljuslampa 150W 250W Uppladdningstid 0,3-2s 1-2s Färgtemperatur 5600 K 5600 K Brinntid (t=0,5) 1/800-1/1200s 1/800-1/1200s Strömförsörjning 240v 240v Integrerad Slavtändare JA JA Stöd för fjärrkontroll JA JA Fläktkylning JA JA AutoPowerDumpingSystem (APDS 2) JA JA Plugin Blixtrör JA JA Synkspänning (Digitalkamerasäker) 4.5v 4.5v Storlek (utan reflektor): 30x13x13cm 32x13x13 cm Vikt: 2,5 Kg 2,8 Kg Reservation för konstruktionsändringar och typografiska fel PHOTAX AB, SWEDEN version2.002
