1 Bruksanvisning Spisvakt Med start i spisvredet (autostart) och överhettningsskydd (värmevakt). Godkända av Hjälpmedelsinstitutet som Bra hjälpmedel! E (3-fas) E (1-fas)

2 Introduktion Allmänt Spisvakten startar automatiskt när spisen sätts på. Den har både timer och överhettningsskydd (värmevakt). Detta innebär att spisen kommer att stängas av automatiskt efter att inställd tid löpt ut eller om spishällen blir för varm. Spisvaktens funktioner kan ändras. Värmevakten och ugnen kan t.ex. kopplas bort från spisvakten. Värmevakten Vakar över spishällen och slår av spisen automatiskt om spishällen blir varmare än 275 grader. Signallampan kommer att blinka och summern ljuda om spisen blir för varm och om värmen kvarstår i mer än 13 sekunder. Inställning av inkopplingstiden/ Timern Timern ställs in från Avstängd(0), till 12 timmar. Tiden kan enkelt förlängas genom omstart av timern. (Se sid 4) OBS! Viktigt om grytor! När man installerat en spisvakt måste man tänka på att värmevakten är mycket känslig för värme. Tänk därför på följande: Inga plattor får stå på utan kastrull. En het platta som står på eftervärme får inte stå utan kastrull. Ha därför alltid en kastrull med vatten lätt tillgängligt, och placera den på varma plattor. Använd helst mörka kastruller. Värmevakten känner inte av blanka kastruller. Använd därför aldrig högblanka rostfria kastruller ensamma, utan alltid tillsammans med mörka kastruller. Problem kan uppstå när hög spishällstemperatur förväntas. Om man använder många plattor på hög effekt samtidigt uppfattar värmevakten hällen som för varm, och spisen stängs av. För att undvika detta kan man koppla bort värmevakten tillfälligt. (Se sid 4) Tips Ha som rutin att stänga av plattan i god tid innan maten är färdig! Då blir eftervärmen inte så hög så att värmevakten varnar. Och du sparar energi! sid 2

kopplas bort från spisvakten. Värmevakten Vakar över spishällen och slår av spisen automatiskt om spishällen blir varmare än 275 grader.

3 Tips Tillfällig användning För att nonchalera den förinställda inkopplingstiden kan en tillfällig inkopplingstid på två timmar erhållas. Gör följande: Slå på spisen. Håll funktionsknappen (sid 3) intryckt i 10 sek. tills lampan börjar blinka långsamt. Släpp knappen. Klart! Det är mänsk- ligt och lätt att glömma! Våra Spisvakter minns! Var tionde bostadsbrand beror på att någon glömt stänga av spisen... Vår spisvakt stänger alltid av spisen efter en inställd tid eller vid för hög värme! Treothams välbeprövade spisvakter har funnits längst på maknaden och vi utvecklar ständigt nya modeller för att möta våra användares behov. sid 3

Det är mänsk- ligt och lätt att glömma! Våra Spisvakter minns! Var tionde bostadsbrand beror på att någon glömt stänga av spisen.

4 Installation 1. Ställ in timern (C) på uttagslådans baksida så att önskad inkopplingstid erhålles. 2. Dra ut spisen och ta ur spiskontakten ur väggen. 3. Sätt i spiskontakten i uttagslådan (B) och anslut därefter kontakten från uttagslådan i väggen (H) 4. Rengör först väggytan bakom värmevakten med diskmedelslösning. Värmevakten (D) skall monteras med överkanten 40 cm mitt över spishällen ( fig 2). 5. Anslut värmevakt i modularjacket. 5. Dra av skyddspappret och fäst värmevakten. 6. Skjut in spisen. Installationen är nu klar. Användning Att sätta på spis och spisvakt: Sätt på spisen, spisvakten startar automatiskt och signallampan (G) tänds. Att stänga av spis och spisvakt: Nollställ alla spisvreden. (Signallampan kommer dock att lysa tills timertiden gått ut.) Spisvakten kommer att varna när värmen på spishällen blir för hög. Signallampan (G) kommer att blinka och summern kommer att ljuda. Spisen stängs automatiskt av om värmen kvarstår i mer än 13 sek. Signallampan (G): Lyser om spisvakten är på. Blinkar vid varning och vid olika typer av funktionsändringar. Summerfunktioner: Det finns två funktioner: Varningssummer som ljuder vid för hög värme, samt Påminnelsesummer som ljuder var 5:e min. när 1 tim återstår av inställd tid. Grundinställningen är att Påminnelsesummern är avstängd, men den kan kopplas in. Varningssummern kan aldrig stängas av. sid 4

Värmevakten (D) skall monteras med överkanten 40 cm mitt över spishällen ( fig 2). 5. Anslut värmevakt i modularjacket. 5. Dra av skyddspappret och fäst värmevakten. 6. Skjut in spisen.

5 Figur 1. A. Uttagslåda B. Spiskontakt D. Värmevakt med funktionsknapp E. Funktionsknapp F. Värmevaktöga G. Signallampa H. Väggkontakt A. B. D. E. F. G. H. Baksida Uttagslåda C. Timer för inkopplingstid C:2 Modularjack Värmevakt 1=5 min 2=15 min 3=30 min 4=45 min C. C:2 AV=0 min 9=12 tim 8=8 tim =4 tim 5=1 tim 6=2 tim Värmevakten placeras 40 cm, mitt över spishällen.... D.... H. Figur 2 A. Uttagslåda B. Spiskontakt H. Väggkontakt D. Värmevakt med funktionsknapp B. A. Spis sid 5

Timer för inkopplingstid C:2 Modularjack Värmevakt 1=5 min 2=15 min 3=30 min 4=45 min C.

6 Inställningar Tillfälliga inställningar Dessa inställningar försvinner när spisen stängs av. Inkopplingstid av 2 tim Slå på spisen. Håll funktionsknappen intryckt i 10 sek. tills lampan börjar blinka långsamt. Släpp knappen. Klart. (Hålls knappen intryckt för länge, släcks lampan och spisen slås av) Förlängning av tid / Omstart För att snabbt förlänga inkopplingstiden medan du arbetar med spisen gör du en omstart av timern. Håll funktionsknappen (E) intryckt 1 sek tills lampan (G) släcks. Klart. Nu börjar timern (fig 3) om på nytt enligt inkopplingstiden. OBS! Gör omstarten innan timern slår av! Bortkoppling av värmevakt Håll funktionsknappen (E) intryckt i 5 sek, tills lampan (G) börjar blinka snabbt. Klart. Kan användas när hög spishällstemperatur kan förväntas uppstå, t.ex. om man använder många plattor på hög effekt samtidigt. Normalt används detta enbart av anhöriga och personal. Permanenta inställningar Påminnelsesummer av/på: Slå på spisen. Håll funktionsknappen intryckt tills spisen slås av (13sek) In/bortkoppling av ugn I grundinställningen är ugnen inkopplad. In/bortkoppling görs när spisen är avstängd och kan endast utföras när inkopplingstiden på timern (C) är inställd på läge 0-5. Så här gör du in/bortkoppling: Håll funktionsknappen (E) intryckt i 5 sek. tills summern ljuder. Släpp knappen. Klart. Startas en/flera plattor samtidigt som ugnen är på, kommer timern i spisvakten att aktiveras och slå av spisen efter timertidens utgång. Är ugnen inkopplad? Man kan höra på summern om ugnen är inkopplad eller ej. OBS. För att höra summern måste påminnelsesummern vara inkopplad. Gör så här: Starta kall spis. Lång summer = Ugn inkopplad. Kort summer = Ugn bortkopplad. sid 6

(Hålls knappen intryckt för länge, släcks lampan och spisen slås av) Förlängning av tid / Omstart För att snabbt förlänga inkopplingstiden medan du arbetar med spisen gör du en omstart av timern.

7 Övrigt/teknisk data Grundinställningar Påminnelsesummer (av). Ugn (på). Vid strömavbrott återgår inställningar till grundinställning. Spis Denna spisvakt är anpassad för normalspis med fyra gjutjärnsplattor. Har din spis färre plattor än fyra, kommer spisvakten att slå av vid annan temperatur än 275 grader. Värmevakten bör då justeras. Kontakta Treotham. Rengöring Mycket fett kan samlas på väggen bakom spisen. Rengör därför värmevaktens öga ofta med tvållösning. OBS! Torka MYCKET försiktigt med lätt fuktad trasa. Reparation Om fel uppstår under garantitiden, sänd spisvakten till Treotham. Avfall Förbrukad Spisvakt lämnas till kommunens anvisade platser för elektronikavfall. Emballage: Wellpapp E : Spänning: 400 VAC 3-fas N+J 50 Hz Belastning: 16 A / 11 kw Typ: BPE 501-VV. Fungerar utan nolla E : Spänning: 230 VAC 1-fas N+J 50 Hz Belastning: 25 A / 5,75 kw Typ: BPE 501-NVV Mått Uttagslåda: 225 x 95 x 95 Värmevakt m. funktionsknapp: 105 x 40 x 30 Värmevaktkabel: 1,8 meter Svensktillverkad. Endast för inomhusbruk. Testad efter lågspänningsdirektivet. Godkänd av Hjälpmedelsinstitutet som Bra hjälpmedel. Made in Sweden Förpackningen innehåller Uttagslåda med kabel Värmevakt med kabel och funktionsknapp Bruksanvisning Snabbguide sid 7

Värmevakten bör då justeras. Kontakta Treotham. Rengöring Mycket fett kan samlas på väggen bakom spisen. Rengör därför värmevaktens öga ofta med tvållösning. OBS!

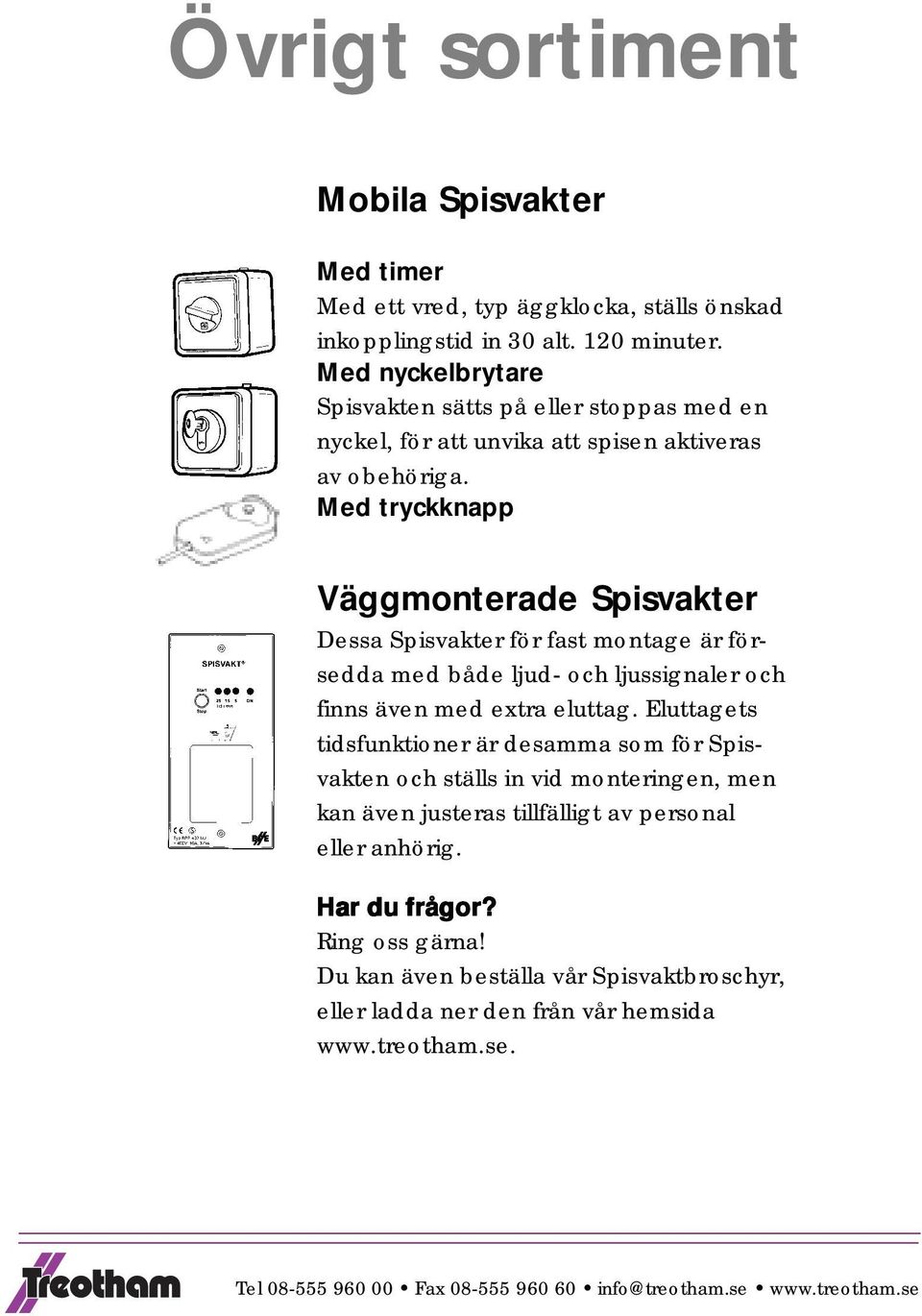

8 Övrigt sortiment Mobila Spisvakter Med timer Med ett vred, typ äggklocka, ställs önskad inkopplingstid in 30 alt. 120 minuter. Med nyckelbrytare Spisvakten sätts på eller stoppas med en nyckel, för att unvika att spisen aktiveras av obehöriga. Med tryckknapp Väggmonterade Spisvakter Dessa Spisvakter för fast montage är försedda med både ljud- och ljussignaler och finns även med extra eluttag. Eluttagets tidsfunktioner är desamma som för Spisvakten och ställs in vid monteringen, men kan även justeras tillfälligt av personal eller anhörig. Har du frågor? Ring oss gärna! Du kan även beställa vår Spisvaktbroschyr, eller ladda ner den från vår hemsida Tel Fax

Med tryckknapp Väggmonterade Spisvakter Dessa Spisvakter för fast montage är försedda med både ljud- och ljussignaler och finns även med extra eluttag.
