1 Installation instructions, accessories Anvisningsnr Version 1.0 Art. nr , , , Chassisats Polestar Volvo Car Corporation Chassisats Polestar V1.0 Sida 1 / 18

2 Specialverktyg AVDRAGARE Verktygsnummer: Verktygsbeskrivning:AVDRAGARE Verktygstavlor: HÄVSTÅNG Verktygsnummer: Verktygsbeskrivning:HÄVSTÅNG Verktygstavlor: EXPANDER Verktygsnummer: Verktygsbeskrivning:EXPANDER Verktygstavlor: HYDRAULKOLV Verktygsnummer: Verktygsbeskrivning:HYDRAULKOLV Verktygstavlor: KLO (STORLEK 2, TILL HYDRAULKOLV ) Verktygsnummer: Verktygsbeskrivning:KLO (STORLEK 2, TILL HYDRAULKOLV ) Verktygstavlor: VAJER Verktygsnummer: Verktygsbeskrivning:VAJER Verktygstavlor: HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE Verktygsnummer: Verktygsbeskrivning:HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE Verktygstavlor:70 Sida 2 / 18

3 KLO (STORLEK 1, TILL HYDRAULKOLV ) Verktygsnummer: Verktygsbeskrivning:KLO (STORLEK 1, TILL HYDRAULKOLV ) Verktygstavlor:70 Utrustning IMG IMG IMG Sida 3 / 18

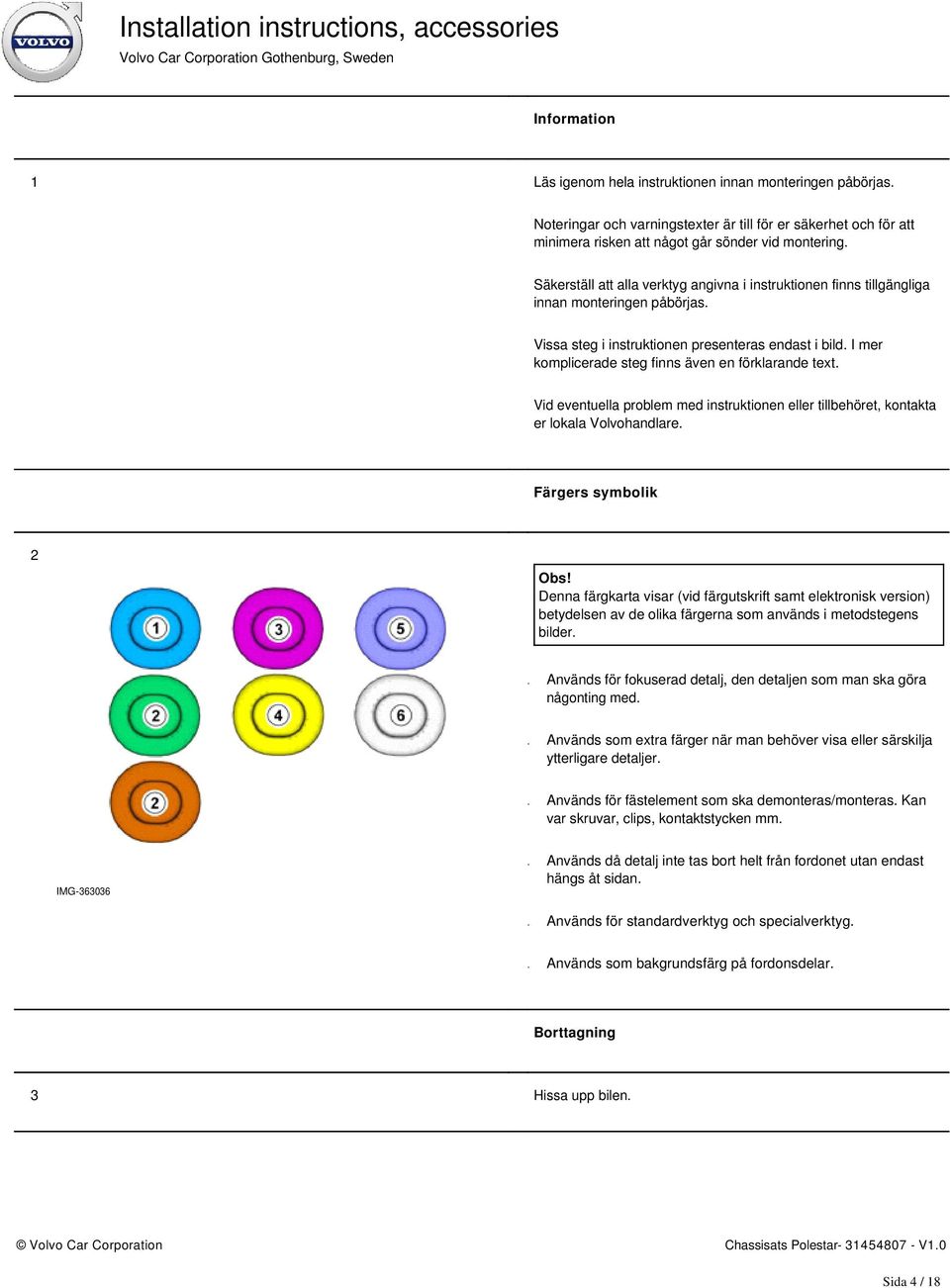

4 Information 1 Läs igenom hela instruktionen innan monteringen påbörjas. Noteringar och varningstexter är till för er säkerhet och för att minimera risken att något går sönder vid montering. Säkerställ att alla verktyg angivna i instruktionen finns tillgängliga innan monteringen påbörjas. Vissa steg i instruktionen presenteras endast i bild. I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Färgers symbolik 2 Obs! Denna färgkarta visar (vid färgutskrift samt elektronisk version) betydelsen av de olika färgerna som används i metodstegens bilder. 1. Används för fokuserad detalj, den detaljen som man ska göra någonting med. 2. Används som extra färger när man behöver visa eller särskilja ytterligare detaljer. 3. Används för fästelement som ska demonteras/monteras. Kan var skruvar, clips, kontaktstycken mm. IMG Används då detalj inte tas bort helt från fordonet utan endast hängs åt sidan. 5. Används för standardverktyg och specialverktyg. 6. Används som bakgrundsfärg på fordonsdelar. Borttagning 3 Hissa upp bilen. Sida 4 / 18

5 4 Ta bort muttrarna. Ta bort markerad detalj. Åtdragningsmoment: Hjul till hjulnav Steg 1: 20 Nm Steg 2: 140 Nm IMG Lossa kontaktstycket. IMG Gäller höger sida Sida 5 / 18

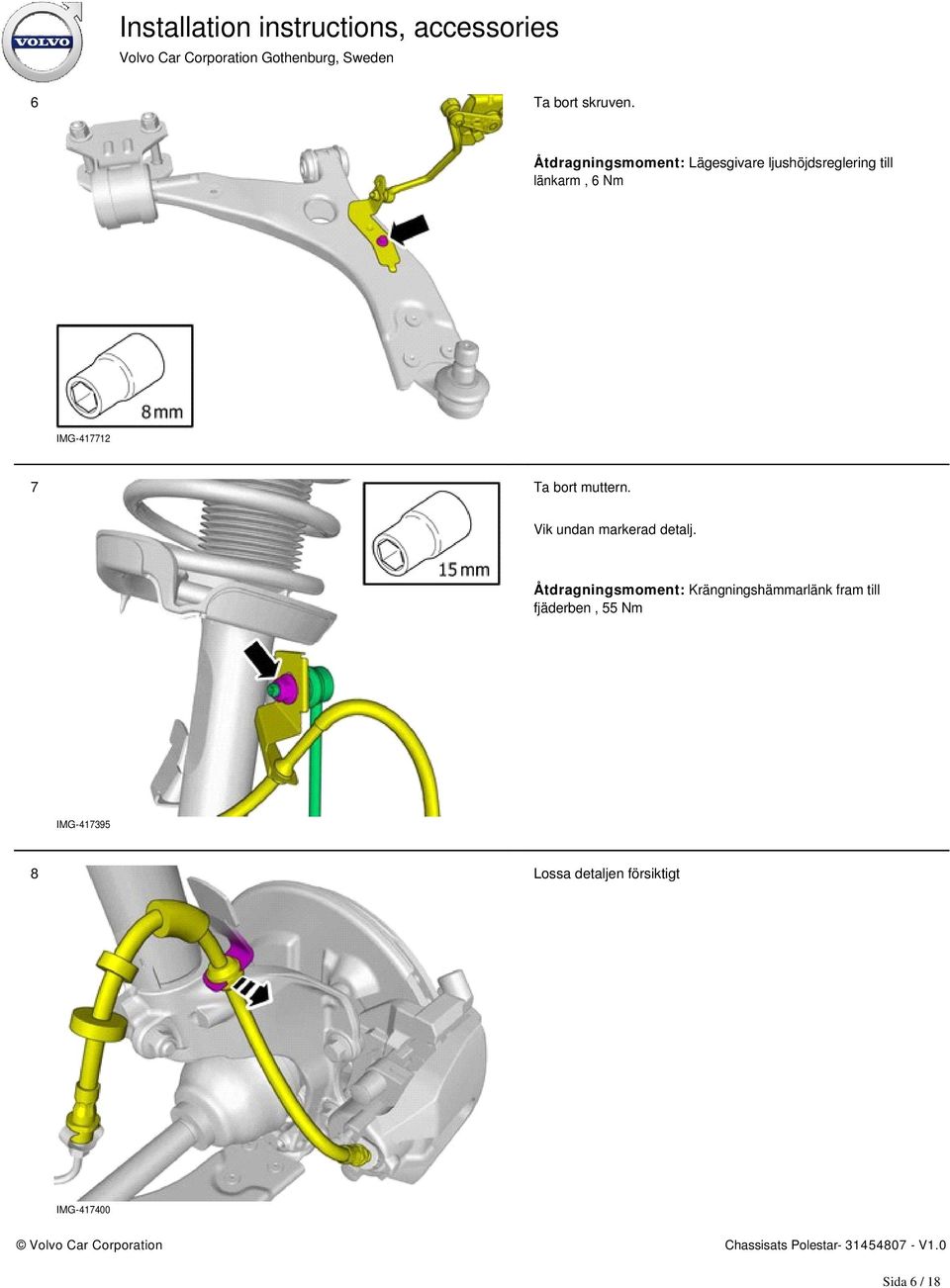

6 6 Ta bort skruven. Åtdragningsmoment: Lägesgivare ljushöjdsreglering till länkarm, 6 Nm IMG Ta bort muttern. Vik undan markerad detalj. Åtdragningsmoment: Krängningshämmarlänk fram till fjäderben, 55 Nm IMG Lossa detaljen försiktigt IMG Sida 6 / 18

7 9 Varning! Säkerställ att en ny skruv används. Ta bort skruven. Åtdragningsmoment: Drivaxel till hjulnav (fram) Steg 1: 35 Nm Steg 2: 90 degree IMG Ta bort muttern. Åtdragningsmoment: Styrstagsände till hjulspindel, 80 Nm IMG Använd specialverktyg: T , AVDRAGARE IMG Sida 7 / 18

8 12 Ta bort skruven. Åtdragningsmoment: Kulled till hjulspindel, 110 Nm IMG Använd specialverktyg: T , HÄVSTÅNG IMG Sida 8 / 18

9 14 Ta bort skruven. Åtdragningsmoment: Hjulspindel till fjäderben, 110 Nm IMG Använd specialverktyg: T , EXPANDER IMG Varning! Säkerställ att bromsslangen inte belastas. Viktigt! Säkerställ att inre drivaxelknuten inte delar sig. IMG Sida 9 / 18

10 17 Upprepa metodstegen för borttagning på motsatt sida. 18 Öppna motorhuven. IMG Lossa clipsen. Ta bort skruvarna. Åtdragningsmoment: Fjäderben till fjäderbenstorn, 30 Nm IMG Sida 10 / 18

11 20 1. Använd specialverktyg: T , HYDRAULKOLV 2. Använd specialverktyg: T , KLO (STORLEK 2, TILL HYDRAULKOLV ) IMG Varning! Säkerhetsvajern måste vara monterad medan fjädern är komprimerad. Använd specialverktyg: T , VAJER IMG Varning! Säkerställ att en ny mutter används. IMG Sida 11 / 18

12 23 Ta bort muttern. Använd specialverktyg: T , HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE Åtdragningsmoment: Lagring stötdämpare fram till stötdämpare, 50 Nm IMG Upprepa metodstegen för borttagning på motsatt sida. 25 Återanvänd befintlig detalj. Sätt tillbaka losstagna detaljer i omvänd ordning. IMG Tillbehörsmontering Sida 12 / 18

13 26 Varning! Var extra försiktig vid hantering av den sammanpressade fjädern. IMG Placera detaljen där bilden visar. IMG Viktigt! Säkerställ att komponenterna placeras i korrekt position. IMG Sida 13 / 18

14 29 Sätt tillbaka losstagna detaljer i omvänd ordning. Borttagning 30 Ta bort muttrarna. Ta bort markerad detalj. Åtdragningsmoment: Hjul till hjulnav Steg 1: 20 Nm Steg 2: 140 Nm IMG Använd specialverktyg: T , HYDRAULKOLV 2. Använd specialverktyg: T , KLO (STORLEK 1, TILL HYDRAULKOLV ) IMG Sida 14 / 18

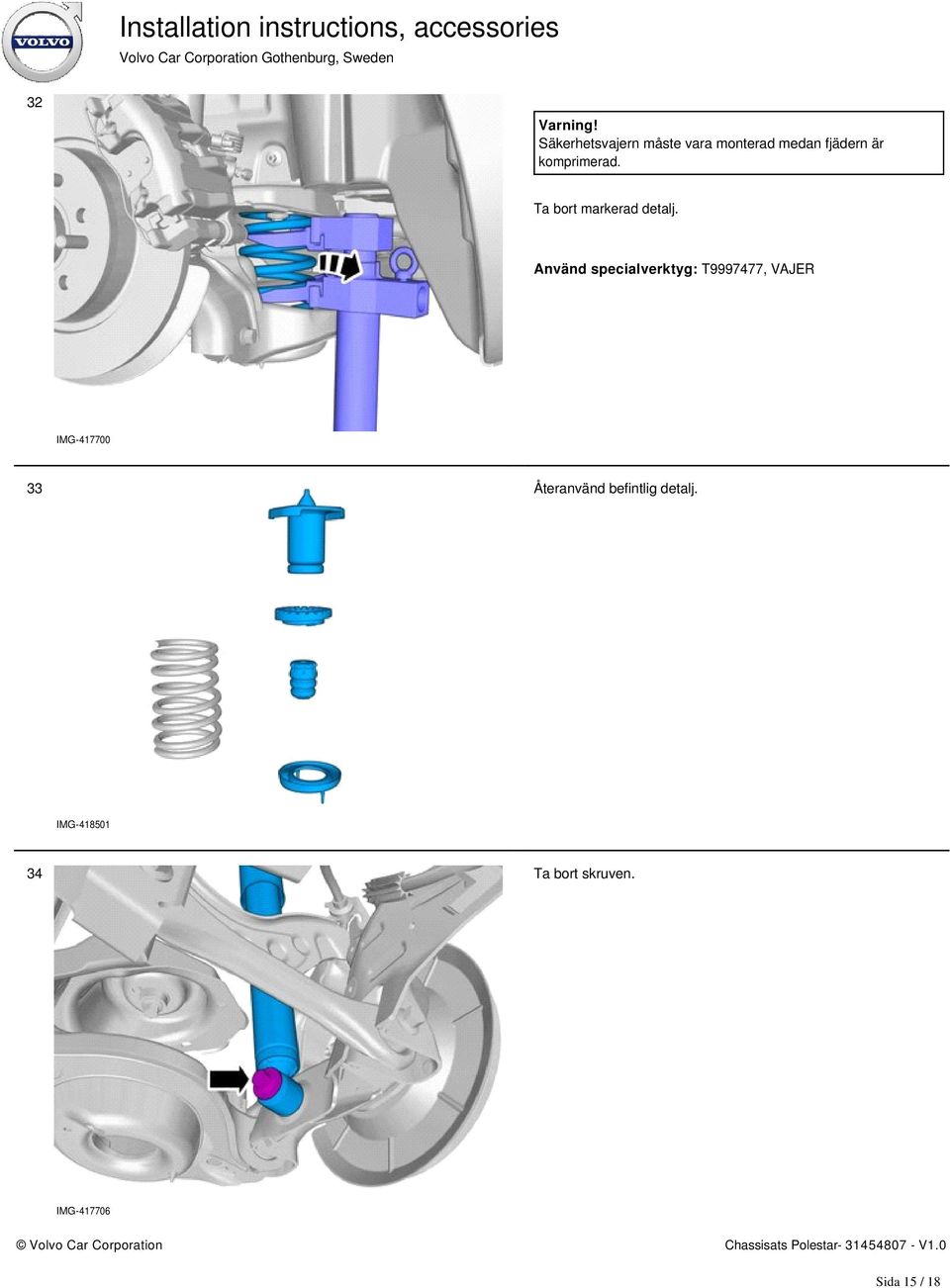

15 32 Varning! Säkerhetsvajern måste vara monterad medan fjädern är komprimerad. Ta bort markerad detalj. Använd specialverktyg: T , VAJER IMG Återanvänd befintlig detalj. IMG Ta bort skruven. IMG Sida 15 / 18

16 35 Ta bort skruvarna. Ta bort markerad detalj. IMG Upprepa metodstegen för borttagning på motsatt sida. Tillbehörsmontering 37 Varning! Var extra försiktig vid hantering av den sammanpressade fjädern. IMG Sida 16 / 18

17 38 Sätt dit detalj ur tillbehörssatsen. Åtdragningsmoment: M8, 24 Nm IMG Dra åt skruven. Åtdragningsmoment: Stötdämpare bak till hjulspindel, 175 Nm IMG Upprepa metodstegen för tillbehörsmontering på motsatt sida. Sida 17 / 18

18 41 Sätt dit detalj ur tillbehörssatsen. Upprepa metodstegen för tillbehörsmontering på motsatt sida. IMG Utför hjulinställning. 43 Kalibrera enligt: DIAGNOSTIK/BILKOMMUNIKATION/Avancerad/HCM/Kalibrering av lägesgivare 44 Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Sida 18 / 18
