1 Anvisningsnr Version Art. nr , Däcktrycksövervakningssystem (TPMS) Sida 1 / 9

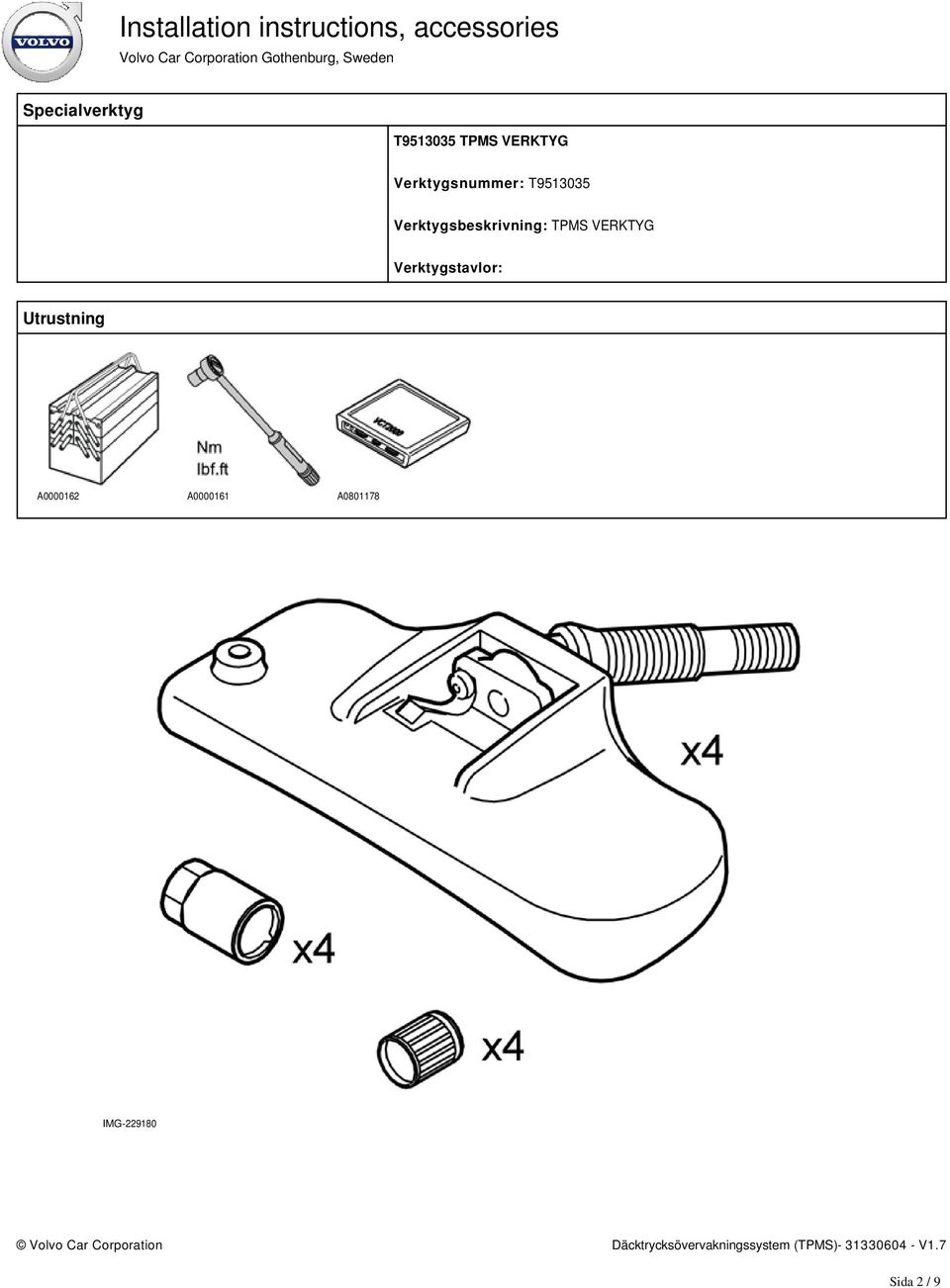

2 Specialverktyg T TPMS VERKTYG Verktygsnummer: T Verktygsbeskrivning: TPMS VERKTYG Verktygstavlor: Utrustning A A A IMG Sida 2 / 9

3 INLEDNING Läs igenom hela instruktionen innan monteringen påbörjas. Noteringar och varningstexter är till för er säkerhet och för att minimera risken att något går sönder vid montering. Säkerställ att alla verktyg angivna i instruktionen finns tillgängliga innan monteringen påbörjas. Vissa steg i instruktionen presenteras endast i bild. I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Obs! Detta tillbehör kräver bilunik programvara. Obs! Utför monteringen på alla fyra hjulen. Obs! Vid ditsättning av däcktryckssensor på komplett hjul skall däcket först tas av fälgen och sedan sättas dit enligt nedan. Ditsättning av däcktryckssensor på lös fälg och däck Sida 3 / 9

I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Obs!

4 1A Ditsättning av däcktryckssensor på lös fälg och däck Bild A Bild B Rengör fälgens in- och utsida vid hålet till däckventilen. Rengör även insidan av hålkanten. 1B IMG IMG Sätt dit ventilen i ventilhålet utan att förändra vinkeln mellan ventil och sensorkropp. (Behåll inställningen som enheten är levererad med.) Lasermarkeringen skall kunna ses av montören. IMG Sida 4 / 9

1B IMG-216861 IMG-216862 2 Sätt dit ventilen i ventilhålet utan att förändra vinkeln mellan ventil

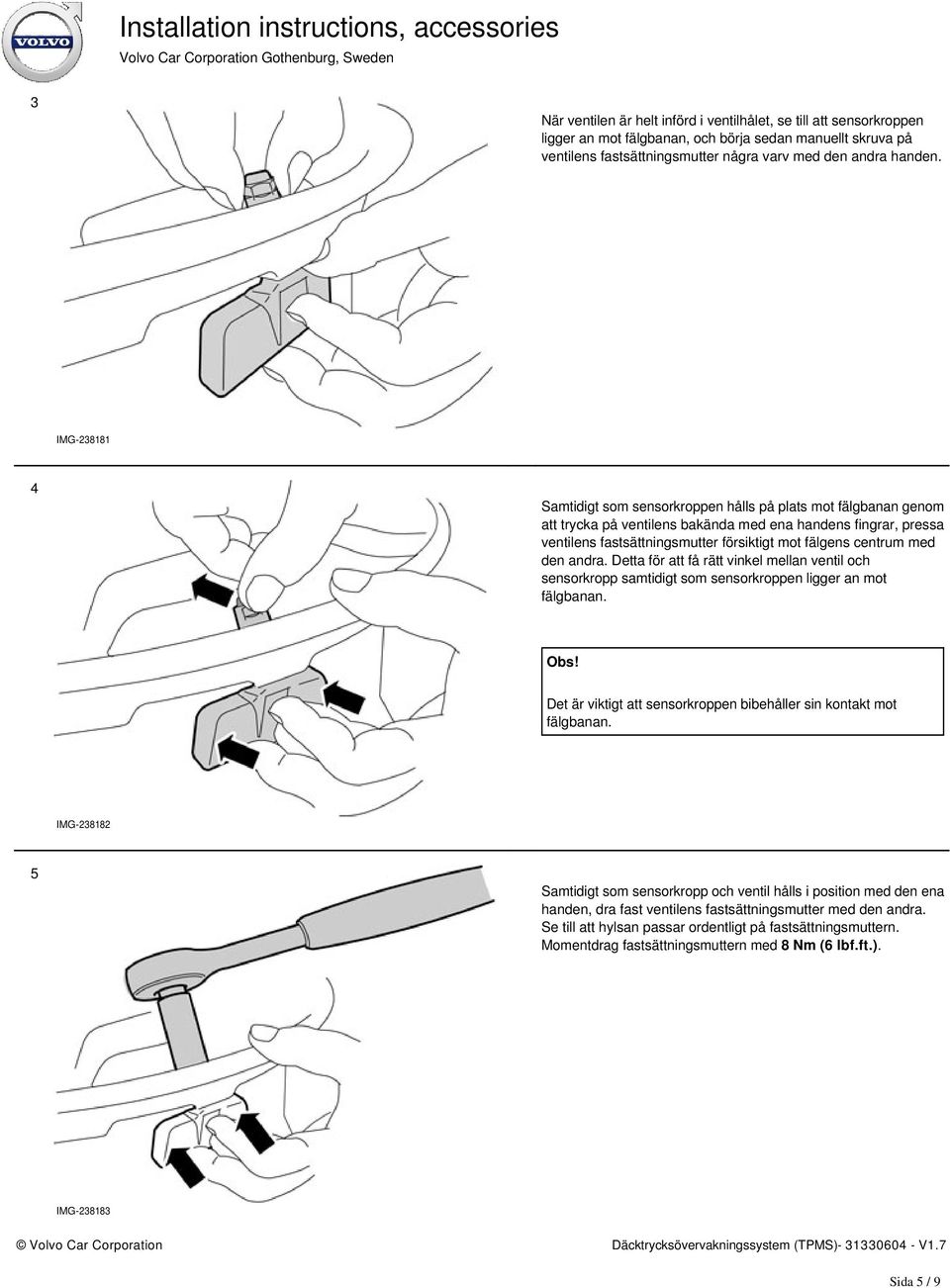

5 3 När ventilen är helt införd i ventilhålet, se till att sensorkroppen ligger an mot fälgbanan, och börja sedan manuellt skruva på ventilens fastsättningsmutter några varv med den andra handen. IMG Samtidigt som sensorkroppen hålls på plats mot fälgbanan genom att trycka på ventilens bakända med ena handens fingrar, pressa ventilens fastsättningsmutter försiktigt mot fälgens centrum med den andra. Detta för att få rätt vinkel mellan ventil och sensorkropp samtidigt som sensorkroppen ligger an mot fälgbanan. Obs! Det är viktigt att sensorkroppen bibehåller sin kontakt mot fälgbanan. IMG Samtidigt som sensorkropp och ventil hålls i position med den ena handen, dra fast ventilens fastsättningsmutter med den andra. Se till att hylsan passar ordentligt på fastsättningsmuttern. Momentdrag fastsättningsmuttern med 8 Nm (6 lbf.ft.). IMG Sida 5 / 9

centrum med den andra. Detta för att få rätt vinkel mellan ventil och sensorkropp samtidigt som sensorkroppen ligger an mot fälgbanan. Obs!

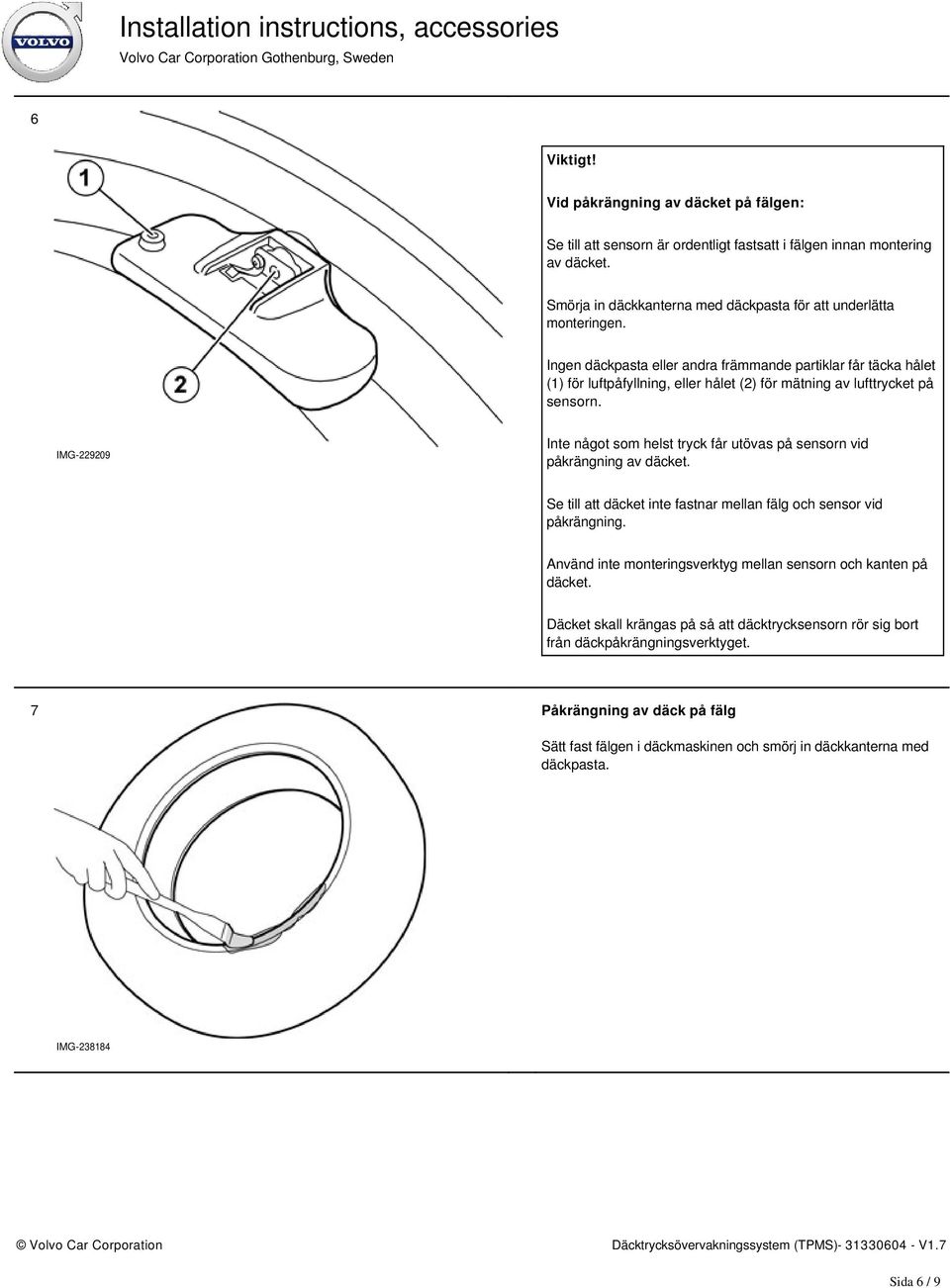

6 6 Viktigt! Vid påkrängning av däcket på fälgen: Se till att sensorn är ordentligt fastsatt i fälgen innan montering av däcket. Smörja in däckkanterna med däckpasta för att underlätta monteringen. Ingen däckpasta eller andra främmande partiklar får täcka hålet (1) för luftpåfyllning, eller hålet (2) för mätning av lufttrycket på sensorn. IMG Inte något som helst tryck får utövas på sensorn vid påkrängning av däcket. Se till att däcket inte fastnar mellan fälg och sensor vid påkrängning. Använd inte monteringsverktyg mellan sensorn och kanten på däcket. Däcket skall krängas på så att däcktrycksensorn rör sig bort från däckpåkrängningsverktyget. 7 Påkrängning av däck på fälg Sätt fast fälgen i däckmaskinen och smörj in däckkanterna med däckpasta. IMG Sida 6 / 9

IMG-229209 Inte något som helst tryck får utövas på sensorn vid påkrängning av däcket. Se till att däcket inte fastnar mellan fälg och sensor vid påkrängning.

7 8 Sätt på däcket på fälgen så att avståndet mellan ventilen och där däcket tangerar fälgen är ungefär 200 mm. IMG Sätt dit däckskon och se till att avståndet på 200 mm mellan ventil och tangeringspunkten mellan däck och fälg bibehålls. Den krökta pilen visar hjulets rotation. IMG Vrid hjulet för att få däckets första sida på plats. Standardskon kan passera över sensorn utan att skada den. IMG Sida 7 / 9

mellan däck och fälg bibehålls. Den krökta pilen visar hjulets rotation.

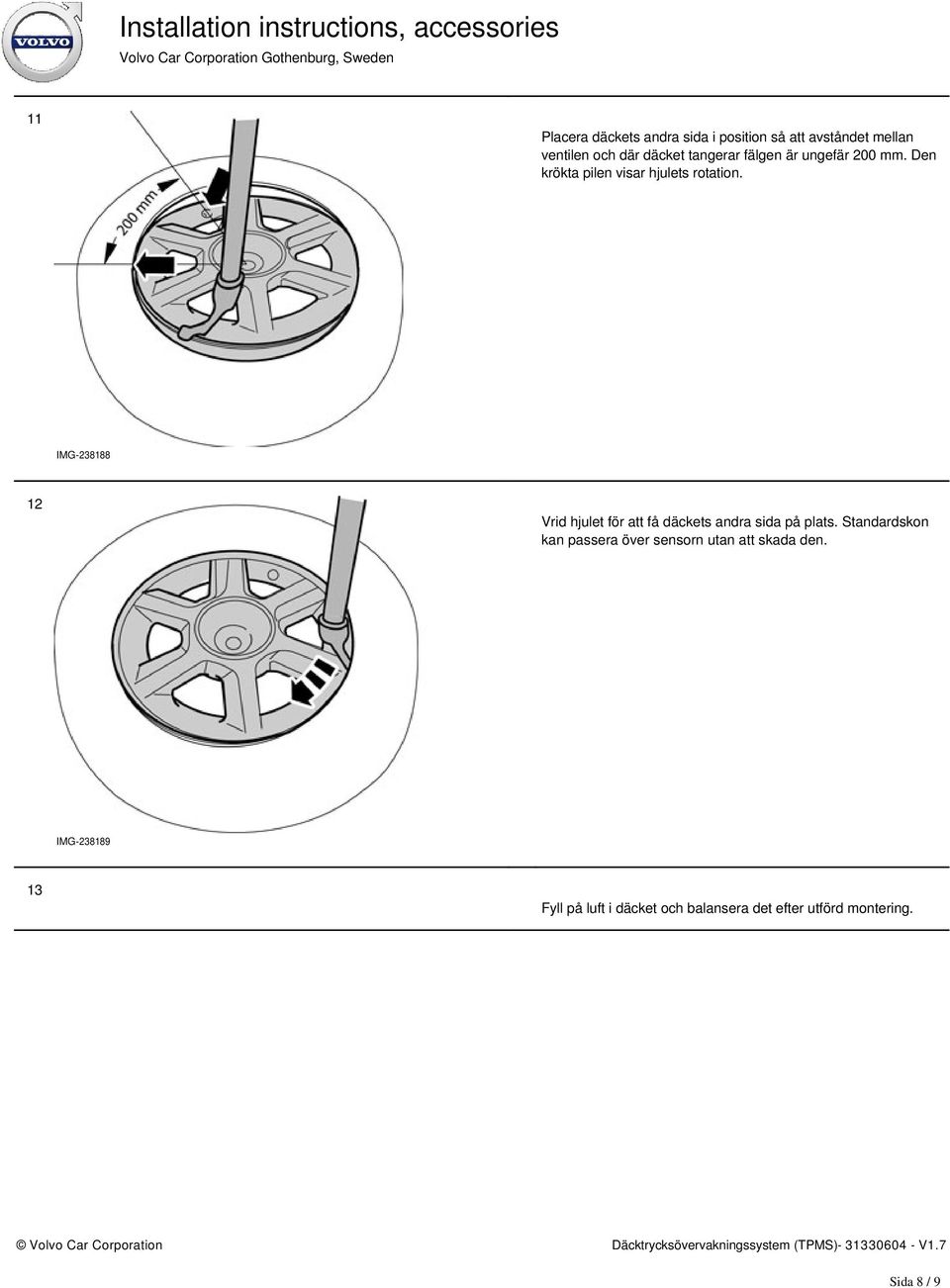

8 11 Placera däckets andra sida i position så att avståndet mellan ventilen och där däcket tangerar fälgen är ungefär 200 mm. Den krökta pilen visar hjulets rotation. IMG Vrid hjulet för att få däckets andra sida på plats. Standardskon kan passera över sensorn utan att skada den. IMG Fyll på luft i däcket och balansera det efter utförd montering. Sida 8 / 9

IMG-238188 12 Vrid hjulet för att få däckets andra sida på plats.

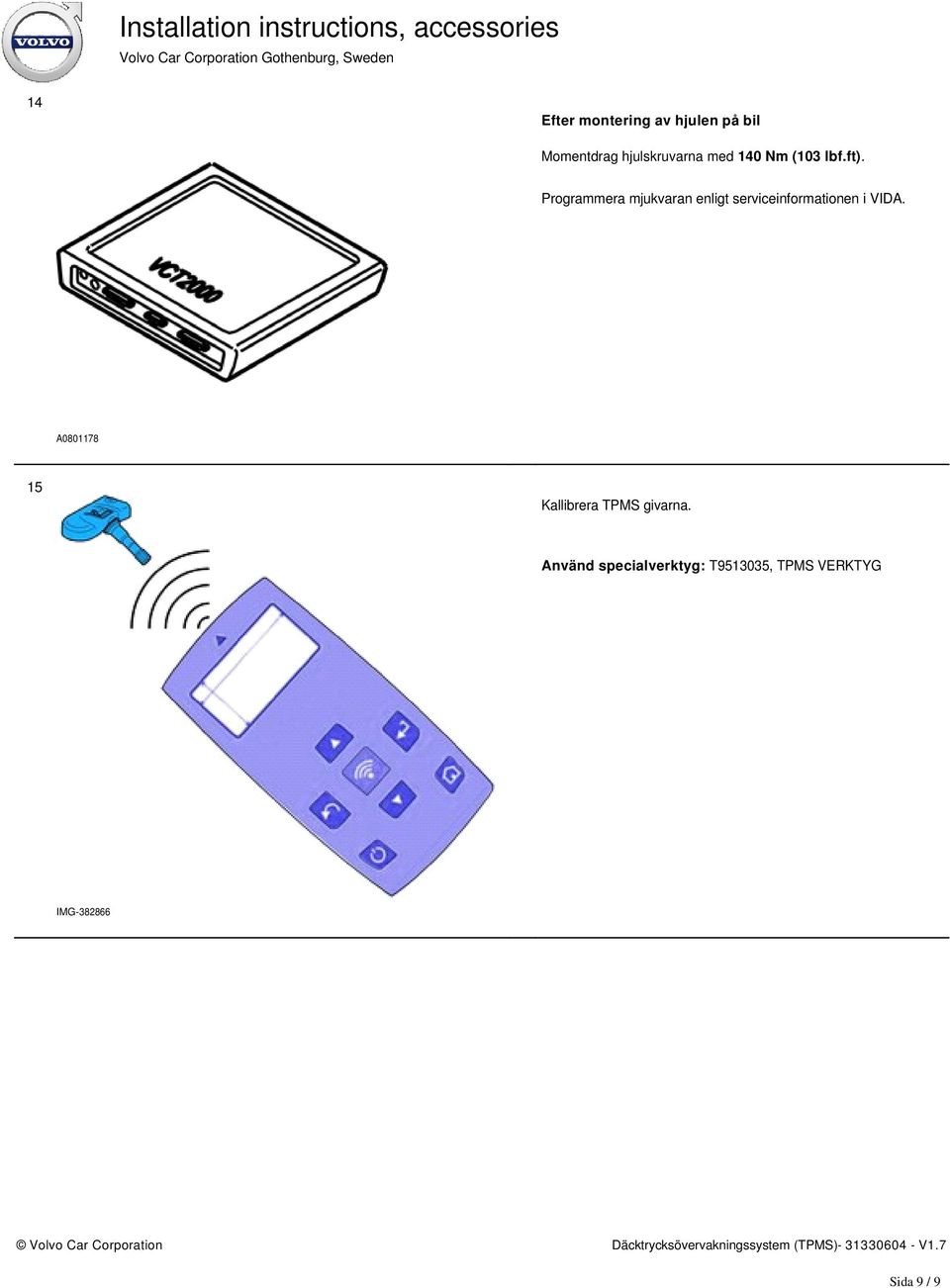

9 14 Efter montering av hjulen på bil Momentdrag hjulskruvarna med 140 Nm (103 lbf.ft). Programmera mjukvaran enligt serviceinformationen i VIDA. A Kallibrera TPMS givarna. Använd specialverktyg: T , TPMS VERKTYG IMG Sida 9 / 9
