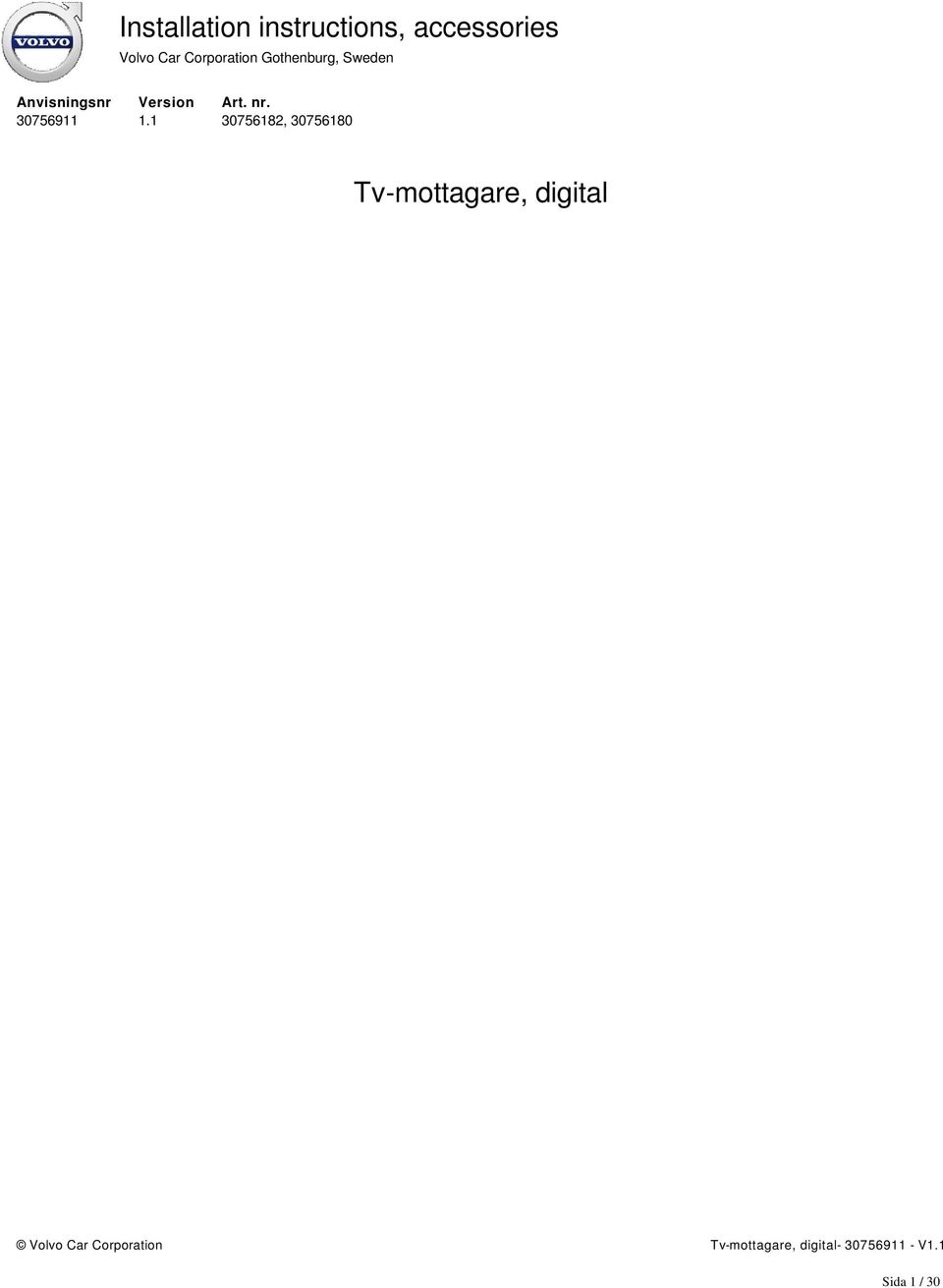

1 Installation instructions, accessories Anvisningsnr Version 1.1 Art. nr , Tv-mottagare, digital Volvo Car Corporation Tv-mottagare, digital V1.1 Sida 1 / 30

2 Utrustning A IMG IMG IMG IMG Sida 2 / 30

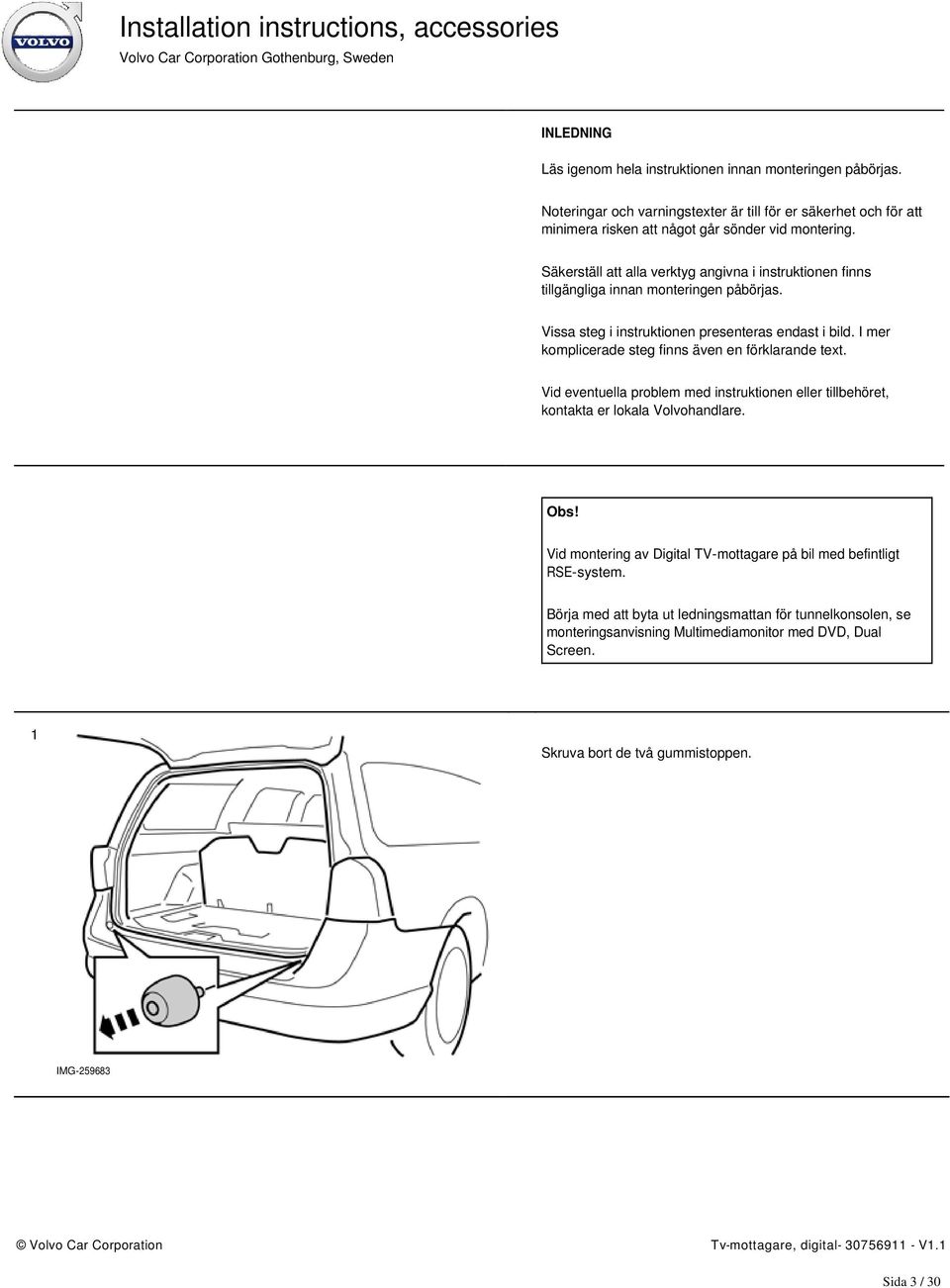

3 INLEDNING Läs igenom hela instruktionen innan monteringen påbörjas. Noteringar och varningstexter är till för er säkerhet och för att minimera risken att något går sönder vid montering. Säkerställ att alla verktyg angivna i instruktionen finns tillgängliga innan monteringen påbörjas. Vissa steg i instruktionen presenteras endast i bild. I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Obs! Vid montering av Digital TV-mottagare på bil med befintligt RSE-system. Börja med att byta ut ledningsmattan för tunnelkonsolen, se monteringsanvisning Multimediamonitor med DVD, Dual Screen. 1 Skruva bort de två gummistoppen. IMG Sida 3 / 30

4 2 Ta bort de två muttrarna. IMG Punkt 3-5 gäller V70 Ta bort de fyra skruvarna på båda sidor. IMG Vik undan innerskärmen och ta bort skruven vid höljets ovankant på båda sidor. IMG Sida 4 / 30

5 5 Dra försiktigt loss stötfångarhöljets gavlar från karossen på båda sidor. De sitter med fästhakar i ovansidan av gavlarna och i nederkant av bakljusen. Dra loss stötfångarhöljet bakåt från karossen, det sitter i sju styrningar i ovankant av långsidan. Obs! För att undvika skador på stötfångarhöljet är det lämpligt att man är två personer vid detta moment. Placera stötfångarhöljet på ett lämpligt underlag. IMG Punkt 6-7 gäller XC70 Ta bort de tre skruvarna på båda sidor. IMG Dra försiktigt loss stötfångarhöljets gavlar från karossen på båda sidor. De sitter med fästhakar i ovansidan och framkant av gavlarna samt i nederkant av bakljusen. Dra loss stötfångarhöljet bakåt från karossen, det sitter i sju styrningar i ovankant av långsidan. Obs! För att undvika skador på stötfångarhöljet är det lämpligt att man är två personer vid detta moment. Placera stötfångarhöljet på ett lämpligt underlag. IMG Sida 5 / 30

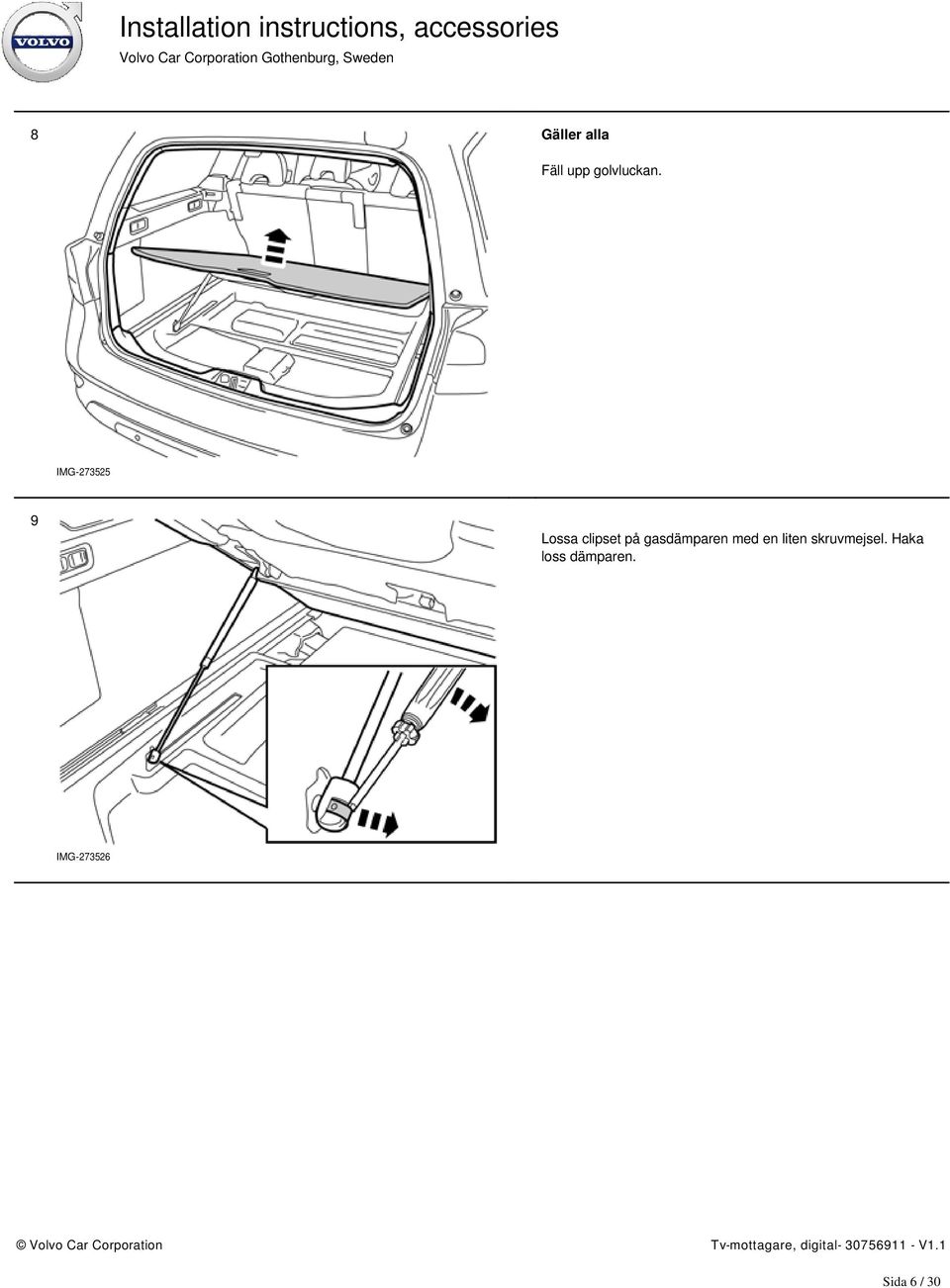

6 8 Gäller alla Fäll upp golvluckan. IMG Lossa clipset på gasdämparen med en liten skruvmejsel. Haka loss dämparen. IMG Sida 6 / 30

7 10 Lyft ur golvluckan. IMG Lyft ur förvaringslådan. IMG Ta bort de två skruvarna på bakluckans tröskelpanel. IMG Sida 7 / 30

8 13 Dra försiktigt loss panelen, den sitter fast med sex clips. IMG Ta bort panelen. IMG Ta bort gummipluggen. IMG Sida 8 / 30

9 16 Punkt gäller bil med parkeringsassistans Lossa styrenheten från dess hållare. IMG Lossa kontaktstycket. IMG Sida 9 / 30

10 18 Haka loss kontaktstycket. IMG Ta bort gummigenomföring med ledningsmatta. IMG Gäller alla Ta antenn för vänster sida (lång ledning) och koppla isär det grå kontakstycket. Dra antenn innanför plastkonsol under lampa. IMG Sida 10 / 30

11 21 Tag antenn för högersida (kort ledning) och koppla isär det grå kontaktstycket. Dra antenn innanför plastkonsol under lampa. IMG Placera antenn i kåpa och kabel i urtag. Snäpp ihop kåpans över- och underdel. Utföres två gånger. IMG Montera hållare på kåpa. Utföres två gånger. IMG Sida 11 / 30

12 24 Tryck fast kåpans hållare i konsolen under baklampa. Utföres två gånger. IMG Placera antennledning mellan kaross och stötfångarskena, ut igenom hålet och vidare längs stötfångarskenans utsida och in genom hålet på höger sida. Sätt fast bandklamma med clips på stötfångarskenan. Klamma fast ledningen. IMG Sida 12 / 30

13 26 Montera filttejp över ledningen. IMG Sätt fast bandklamma med clips på stötfångarskenan. Klamma fast ledningen. IMG Gäller bil med parkeringsassistans Klipp bort gummigenomföringen på ledningsmattan. IMG Sida 13 / 30

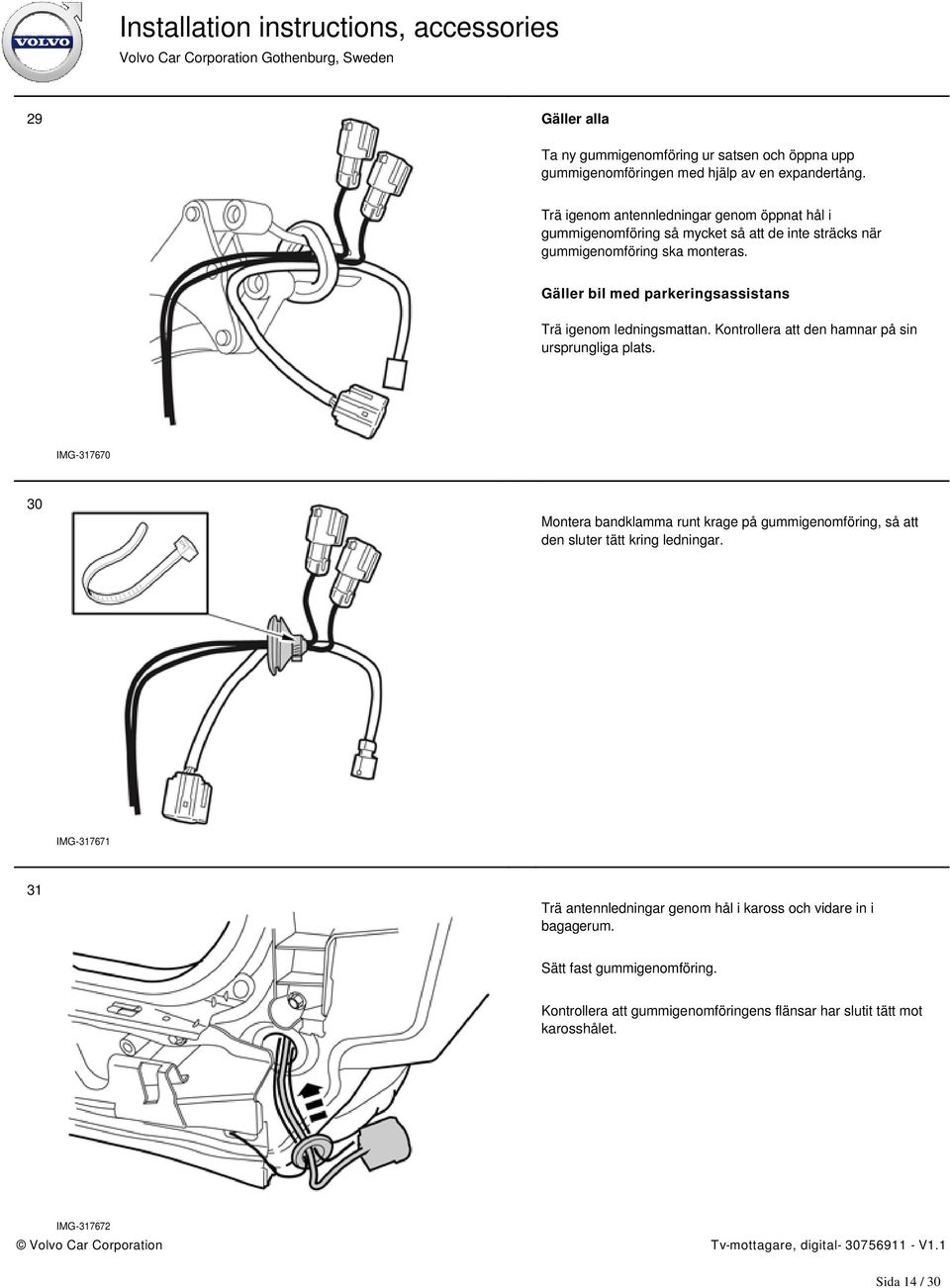

14 29 Gäller alla Ta ny gummigenomföring ur satsen och öppna upp gummigenomföringen med hjälp av en expandertång. Trä igenom antennledningar genom öppnat hål i gummigenomföring så mycket så att de inte sträcks när gummigenomföring ska monteras. Gäller bil med parkeringsassistans Trä igenom ledningsmattan. Kontrollera att den hamnar på sin ursprungliga plats. IMG Montera bandklamma runt krage på gummigenomföring, så att den sluter tätt kring ledningar. IMG Trä antennledningar genom hål i kaross och vidare in i bagagerum. Sätt fast gummigenomföring. Kontrollera att gummigenomföringens flänsar har slutit tätt mot karosshålet. IMG Sida 14 / 30

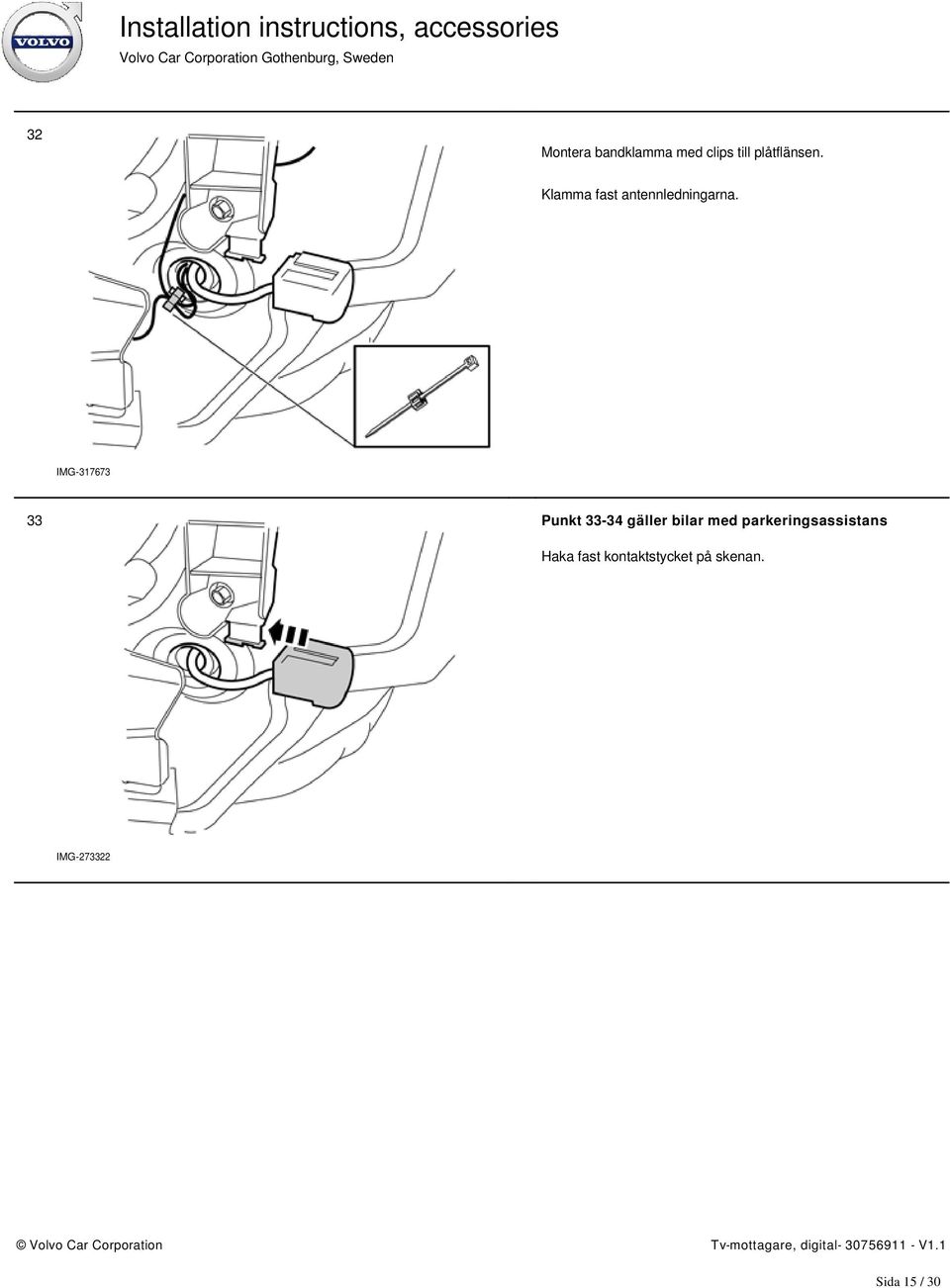

15 32 Montera bandklamma med clips till plåtflänsen. Klamma fast antennledningarna. IMG Punkt gäller bilar med parkeringsassistans Haka fast kontaktstycket på skenan. IMG Sida 15 / 30

16 34 Anslut kontaktstycket. IMG Gäller alla Ta förvaringslådan och markera i främre förvaringsfacket på båda sidor, enligt bild. Borra 5 mm hål enligt markeringarna. IMG Placera skyddskåpan på förvaringslådan. Urtaget (1) på kåpan ska riktas bakåt. IMG Sida 16 / 30

17 37 Markera med en ritsnål. Ta bort kåpan. IMG Borra i markeringarna med ett 7 mm borr. IMG Markera med en ritsnål enligt bild. IMG Sida 17 / 30

18 40 Borra i markeringarna med ett 3 mm borr. Borra i markeringarna med 21 mm hålsåg. IMG Skär ut mellan de borrade hålen. IMG Sida 18 / 30

19 42 Ta ledningsmatta ur satsen. Haka loss clipset på kontaktstycket. IMG Dra ledningsmattan genom hålet. Dra de två antennledningarna genom hålet. IMG Sätt dit undre konsol så dess pinnbultar går igenom hålet i lådan. IMG Sida 19 / 30

20 45 Ta TV-tuner, konsol och fyra stycken M5x8 skruv ur satsen. Dra fast tuner på konsolen. IMG Anslut kontaktstyckena i ordningsföljd, enligt bild. Obs! Dra åt muttrarna på kontakterna för antennledningarna så hårt som möjligt med fingerkraft, samtidigt som den svarta delen av kontakten hålls stilla. Dra sedan åt muttrarna med fastnycke, ca 1 varv. IMG Placera tuner med konsol på den undre konsolens pinnskruvar. Drag fast med fyra stycken muttrar. IMG Sida 20 / 30

21 48 Fäst antennledningarna i ledningsmattan med tre stycken bandklammor. Fäst ledningsmattorna med en bandklamma i de borrade hålen. IMG Fäst antennledningarna med två tejpbitar (1) och med en bandklamma (2) i de borrade hålen. IMG Sida 21 / 30

22 50 Punkt gäller bil med integrerat barnsäte Fäll upp sätena. Vik upp hörnen på instruktionen. IMG Ta bort de två skruvarna. IMG Gäller alla Ta bort sittdynan genom att dra upp den i den framkant på båda sidorna, den sitter fast med två hållare på undersidan. IMG Sida 22 / 30

23 53 Fäll fram vänster ryggstöd. Ta bort sidobolstret på vänster sida genom att först dra det bakåt i ovankant tills hakarna (1) släpper. Dra det sedan något inåt i bilen tills haken (2) släpper och uppåt tills styrtappen (3) hakat ur fästet i nederkant. IMG Ta bort den bakre tröskelpanelen genom att dra den uppåt i framkant (1) och sedan haka ur den från clipset (2). Dra i panelen så att haken (3) lossnar. IMG Ta förvaringslådan och dra ledningsmattan genom förstärkningsplåten och vidare framåt. IMG Sida 23 / 30

24 56 Vik undan isoleringen. Dra ledningsmattan under förstärkningsplåten och framåt i bilen. IMG Placera förvaringslådan i sitt rätta läge. Fäll upp den bakre delen. Sätt fast ledningsmattans clips på förstärkningsplåten. IMG Sida 24 / 30

25 58A Bild A Dra ledningsmatta enligt bild. Fäst ledningsmattan med en bandklamma.. Bild B Fäst ledningsmatta, enligt bild, med två bandklammor. Bild C Vik upp locket. Dra ledningsmatta enligt bild. 58B IMG Fäst med en bandklamma. 58C IMG IMG Sida 25 / 30

26 59 Ta bort instrumentbrädans vänstra gavelpanel genom att först vrida loss den (1) med ett falsben tills de två fästhakarna släpper och sedan dra loss den bakåt (2). IMG Lossa tätningslisten. IMG A Bild A Dra tröskelpanelen bakåt med hjälp av ett falsben så att de två clipsen släpper. Obs! Den främre och den övre tröskelpanelen ska demonteras och monteras som en enhet. Bild B Haka loss panelen i överkant. IMG Bild C Sida 26 / 30

27 61B Drag uppåt så att de fyra clipsen släpper. 61C IMG IMG Lossa tätningslisterna. IMG Sida 27 / 30

28 63 Dra ut B-stolpspanelen i nederkant tills de två clipsen släpper. Fortsätt dra ledningsmattan innanför golvmattan och framåt i bilen. IMG Tilta stolen bakåt. Vik upp golvmattan. IMG Anslut kontaktstycket till ledningsmattan från RSE-systemet och tryck fast kontaktstyckets clips på plåtkanten. IMG Sida 28 / 30

29 66 Fäst ledningsmattan med två bandklammor. IMG Fäll upp förvaringslådan i bagaget. Dra antennledningarna längs med ledningskanal. Fäst med tre stycken bandklammor. IMG Anslut de två kontaktstyckena för antennledning. Trä en bandklamma genom öglorna på kontaktstyckena. IMG Sida 29 / 30

30 69 Fäst bandklamman i bilens ledningsmatta. Gäller bilar med parkeringsassistans Sätt tillbaka styrenheten. Gäller alla Sätt tillbaka losstagna detaljer i omvänd ordning. Fortsätt i monteringsanvisningen: Multimediamonitor med DVD, Dual screen. IMG Sida 30 / 30
