1 Installation instructions, accessories Anvisningsnr Version 1.0 Art. nr , , , , , , , , , Underhållningssystem, RSE två skärmar med två spelare Volvo Car Corporation Underhållningssystem, RSE två skärmar med två spelare V1.0 Sida 1 / 44

2 Material Benämning Detaljnummer Bandklamma, 750mm Eltejp Utrustning IMG IMG IMG Sida 2 / 44

3 IMG Sida 3 / 44

4 Information 1 Läs igenom hela instruktionen innan monteringen påbörjas. Noteringar och varningstexter är till för er säkerhet och för att minimera risken att något går sönder vid montering. Säkerställ att alla verktyg angivna i instruktionen finns tillgängliga innan monteringen påbörjas. Vissa steg i instruktionen presenteras endast i bild. I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Färgers symbolik 2 Obs! Denna färgkarta visar (vid färgutskrift samt elektronisk version) betydelsen av de olika färgerna som används i metodstegens bilder.. Används för fokuserad detalj, den detaljen som man ska göra någonting med.. Används som extra färger när man behöver visa eller särskilja ytterligare detaljer.. Används för fästelement som ska demonteras/monteras. Kan var skruvar, clips, kontaktstycken mm. IMG Används då detalj inte tas bort helt från fordonet utan endast hängs åt sidan.. Används för standardverktyg och specialverktyg.. Används som bakgrundsfärg på fordonsdelar. Borttagning Sida 4 / 44

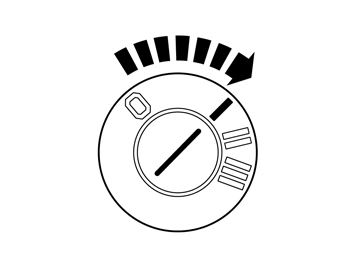

5 3 Sätt tändningsnyckeln i läge I. IMG Ta bort panelen. IMG Vik undan mattan. IMG Sida 5 / 44

6 6. Haka av ledningsmattans clips.. Lossa kontaktstycket. IMG Ta bort panelen. IMG Fordon med 4-C system. Sida 6 / 44

7 8 Lossa kontaktstycket. IMG Alla fordon 9 Ta bort panelen. IMG Sida 7 / 44

8 10 Lossa kontaktstycket. IMG Ta bort skruvarna. IMG Ta bort skruvarna. IMG Sida 8 / 44

9 Fordon med automatisk växellåda 13 IMG Frigör shift-lock funktionen. IMG Alla fordon Sida 9 / 44

10 15 Ta bort panelen. IMG Fordon med manuell växellåda 16 IMG Alla fordon Sida 10 / 44

11 17 IMG IMG Ta bort skruvarna. IMG Sida 11 / 44

12 20 Ta bort skruvarna. IMG Justera till det nedersta läget. Upprepa på andra sidan. IMG Justera stolen till mittposition så att fästskruvarna är åtkomliga. Upprepa på andra sidan. IMG Sida 12 / 44

13 23. Sätt tändningsnyckeln i läge 0.. Ta bort batteriets minusledning. IMG IMG Sida 13 / 44

14 25 IMG Ta bort skruvarna. Åtdragningsmoment:, IMG IMG Sida 14 / 44

15 28 Ta bort skruvarna. Åtdragningsmoment:, IMG Alternativ 1 29 IMG Alternativ 2 Sida 15 / 44

16 30 IMG IMG Alla fordon Sida 16 / 44

17 32 IMG Obs! Orienteringsvy IMG Lossa skruven. Lossa kontaktstycket. IMG Sida 17 / 44

18 35 Lossa kontaktstycket, om sådant finns. IMG Viktigt! Var extra försiktig vid borttagning/ditsättning av denna komponent. IMG Upprepa metodstegen för borttagning på motsatt sida. IMG Sida 18 / 44

19 Tillbehörsmontering 38 Använd: , Bandklamma, 750mm IMG Använd: , Bandklamma, 750mm IMG Sida 19 / 44

20 40 Använd:, Eltejp IMG Trä bandklamman från nackstödets inre infästning. Bandklamman ska dras i ryggstödet mellan klädselns tunna skum och stötskyddet. IMG Placera detaljen där bilden visar. IMG Sida 20 / 44

21 43 Obs! Orienteringsvy IMG IMG Använd:, Eltejp IMG Sida 21 / 44

22 46 Dra igenom ledningen. Ta bort tejpen. IMG Placera detaljen där bilden visar. Ledningarna ska placeras framför nackstödets rör. IMG Sida 22 / 44

23 48 Dra igenom ledningen. IMG Viktigt! Kontrollera att detaljen har låst i bottenläget. IMG Bilden visar stol utan klädsel. Pressa med fingrarna in ledningsmattan under stötskyddet. Efter montering ska inte ledningsmattan framträda under klädsen.. Stoppning. Stötskydd IMG Sida 23 / 44

24 51 Viktigt! Säkerställ att ingen del av ledningsmattan kläms. Bilden visar stol utan klädsel. Dra ledningsmattan intill befintlig ledningsmatta. Sätt fast ledningen. IMG Obs! Orienteringsvy IMG Obs! Bilden visar detaljens baksida före borttagning. IMG Sida 24 / 44

25 54 Ta bort skruven. IMG IMG Sida 25 / 44

26 56 Obs! Extra ledningslängd ska fästas med bandklammor. Sätt fast ledningen. IMG Upprepa metodstegen för tillbehörsmontering på motsatt sida. IMG Borttagning Sida 26 / 44

27 58 IMG Fordon med uttag för hörlurar 59 IMG Sida 27 / 44

28 60 Lossa kontaktstycket. IMG Alla fordon 61 IMG Sida 28 / 44

29 62 IMG IMG IMG Sida 29 / 44

30 65 Ta bort skruvarna. IMG Lossa kontaktstycket. IMG Tillbehörsmontering Sida 30 / 44

31 67 Sätt dit detalj ur tillbehörssatsen. Anslut kontaktstycket. IMG Anslut kontaktstycket. IMG Sätt fast detaljen med butyltejp. IMG Sida 31 / 44

32 70 Dra igenom ledningen. IMG Viktigt! Säkerställ att ingen del av ledningsmattan kläms. Sätt tillbaka losstagen detalj. IMG Ta bort panelen. IMG Sida 32 / 44

33 73 IMG Lokalisera kontaktstycket. Lossa kontaktstycket. IMG Sida 33 / 44

34 75 Sätt dit detalj ur tillbehörssatsen. Anslut kontaktstycket. IMG Anslut kontaktstycket. IMG IMG Sida 34 / 44

35 78 Sätt dit detalj ur tillbehörssatsen. IMG Anslut kontaktstycket. IMG Sätt fast ledningarna. IMG Sida 35 / 44

36 81 IMG Dra igenom ledningen. IMG Sida 36 / 44

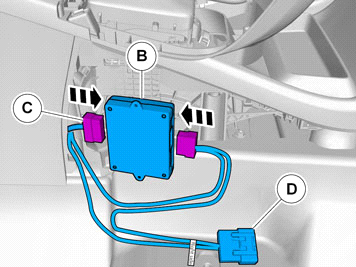

37 83 Anslut kontaktstyckena. IMG IMG Vik undan mattan. IMG Sida 37 / 44

38 86 IMG Vik tillbaka golvmattan. IMG IMG Sida 38 / 44

39 89 IMG Ditsättning 90 Viktigt! Var extra försiktig vid borttagning/ditsättning av denna komponent. Sätt tillbaka framstol. IMG Sida 39 / 44

40 91 IMG Obs! Orienteringsvy IMG Anslut ledningsmattan. IMG Sida 40 / 44

41 94 IMG Anslut kontaktstycket. Dra åt skruven. IMG Anslut kontaktstycket. IMG Sida 41 / 44

42 97 Upprepa metodstegen för ditsättning på motsatt sida. 98 Sätt tillbaka losstagna detaljer i omvänd ordning. 99 Sätt tillbaka batteriets minusledning. IMG Varning! När tändningen ska slås på första gången efter att strömmen varit bruten, ska detta utföras genom att stå utanför fordonet, sträcka in armen och undvika arbetsområdet för krockkuddarna. Sätt tändningsnyckeln i läge II. IMG Sida 42 / 44

43 101 Ställ klockan. IMG Placera manualen för detta tillbehör på lämplig plats i bilen. 103 IMG Sida 43 / 44

44 104 IMG Anpassa DVD-spelaren till fordonet enligt: Produktspecifikationer/Konstruktion och funktion/3 Elsystem/39 Media - kommunikation och underhållning/393 Utrustning för underhållning/ System för baksätesunderhållning/konstruktion IMG Sida 44 / 44
