Installation instructions, accessories V Dragkrok, fast. Volvo Car Corporation Gothenburg, Sweden

Storlek: px
Starta visningen från sidan:

Download "Installation instructions, accessories V70 2001. Dragkrok, fast. Volvo Car Corporation Gothenburg, Sweden"

Transkript

1 Anvisningsnr Version Art. nr , Dragkrok, fast M Sida 1 / 16

2 Utrustning A A A A A IMG Sida 2 / 16

3 IMG Sida 3 / 16

4 IMG Sida 4 / 16

5 INLEDNING Läs igenom hela instruktionen innan monteringen påbörjas. Noteringar och varningstexter är till för er säkerhet och för att minimera risken att något går sönder vid montering. Säkerställ att alla verktyg angivna i instruktionen finns tillgängliga innan monteringen påbörjas. Vissa steg i instruktionen presenteras endast i bild. I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Obs! Satsinnehåll: Tvärbalk Skruv M14 x 80 (2x) Mutter M14 (2x) Övre konsol (2x) Nedre konsol (2x) Hylsa (4x) Skruv M12x50 (2x) Skruv M12x130 (4x) Förstärkningsplåt med hylsor (2x) Popnit (12x) Bricka (2x) Gummiplattor (4x) Konsol Rörklämma Flänslåsmutter M8 Skruv M8x25 Sida 5 / 16

6 Skruv M4.8x9.5 Obs! Typgodkännande av drag finns i tabellen på sidan 2. Obs! Ny tätningsmatta krävs till bilar fram till vecka 13, år För dessa bilar beställs tätningsmattan separat, detaljnummer Obs! I punkt 6 och 16 rekommenderas att arbetet utförs av två personer. 1 Ta fram konsolen till släpvagnskontakten, rörklämman, M8 skruv och tillhörande låsmutter ur satsen. Sätt dit konsolen med rörklämman, skruven och muttern enligt bild. Dra åt med 24 Nm (18 lbf.ft). Obs! Konsolen skall sitta under rörklammans plana del. IMG Vrid tändningsnyckeln till tändningsläge 0. Ta ur tändningsnyckeln Obs! Vänta minst 5 minuter innan kontaktstycken tas isär eller annan elutrustning borttages. Sida 6 / 16

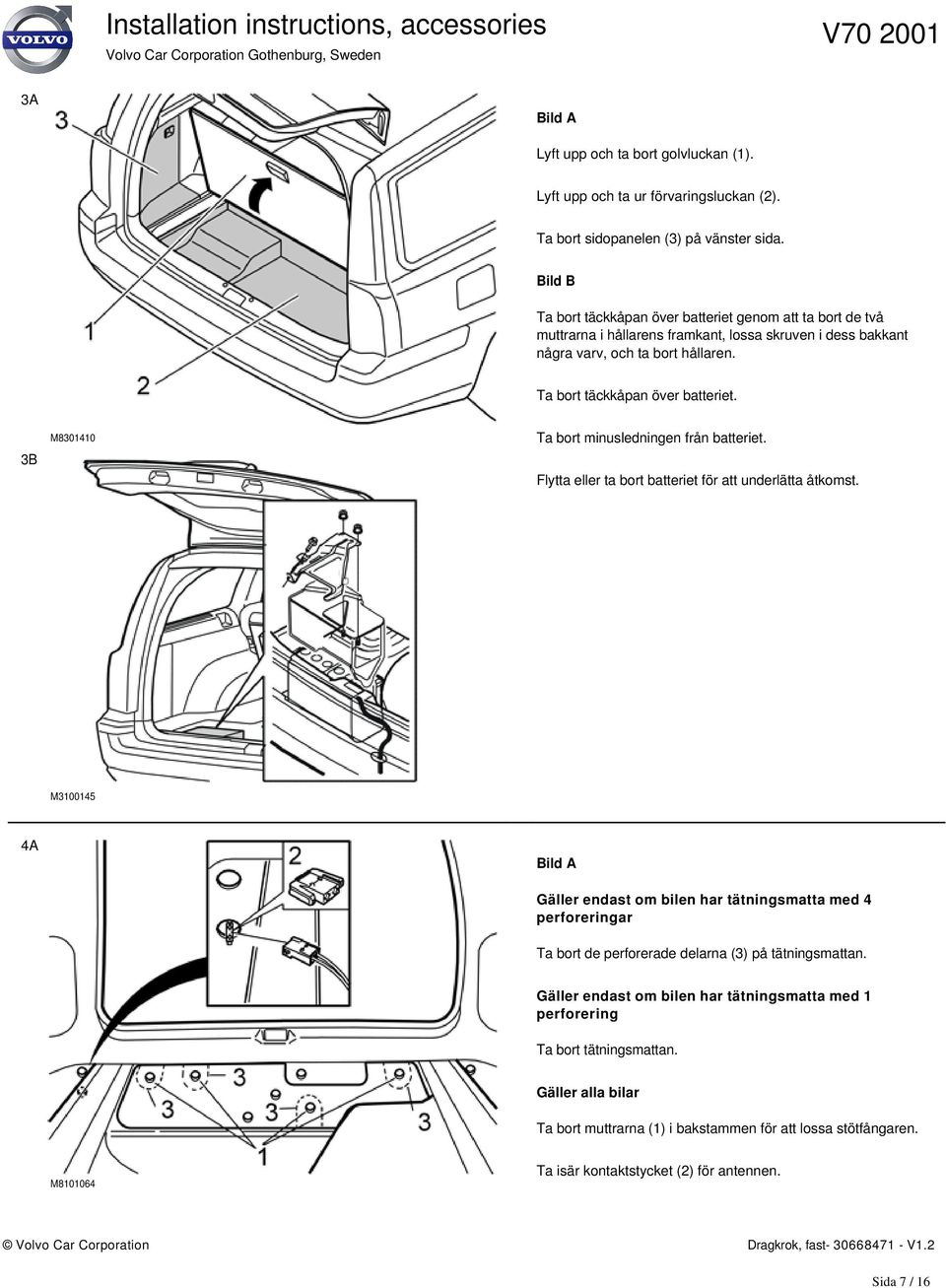

7 3A Bild A Lyft upp och ta bort golvluckan (1). Lyft upp och ta ur förvaringsluckan (2). Ta bort sidopanelen (3) på vänster sida. Bild B Ta bort täckkåpan över batteriet genom att ta bort de två muttrarna i hållarens framkant, lossa skruven i dess bakkant några varv, och ta bort hållaren. Ta bort täckkåpan över batteriet. 3B M Ta bort minusledningen från batteriet. Flytta eller ta bort batteriet för att underlätta åtkomst. M A Bild A Gäller endast om bilen har tätningsmatta med 4 perforeringar Ta bort de perforerade delarna (3) på tätningsmattan. Gäller endast om bilen har tätningsmatta med 1 perforering Ta bort tätningsmattan. Gäller alla bilar Ta bort muttrarna (1) i bakstammen för att lossa stötfångaren. M Ta isär kontaktstycket (2) för antennen. Sida 7 / 16

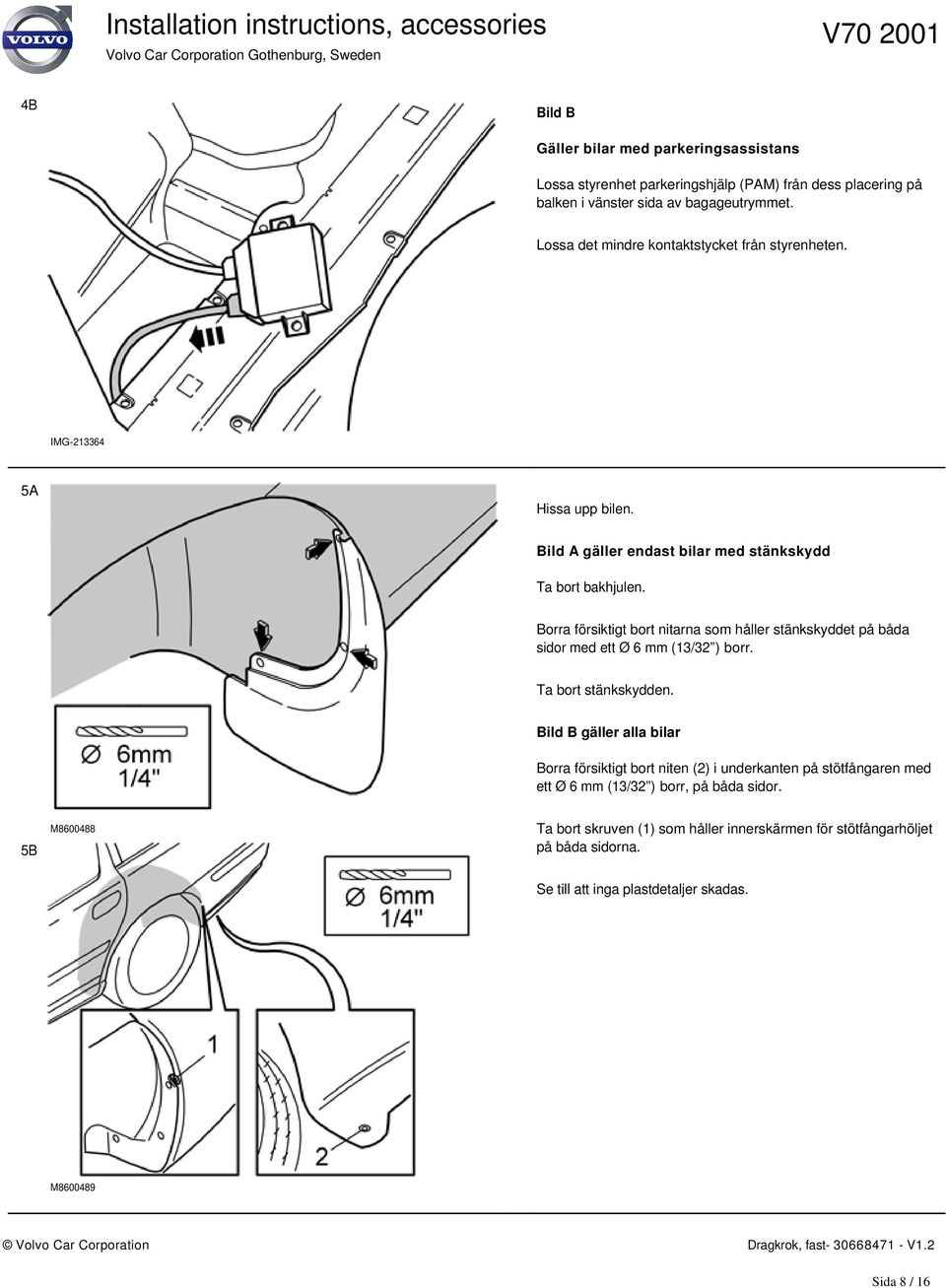

8 4B Bild B Gäller bilar med parkeringsassistans Lossa styrenhet parkeringshjälp (PAM) från dess placering på balken i vänster sida av bagageutrymmet. Lossa det mindre kontaktstycket från styrenheten. IMG A Hissa upp bilen. Bild A gäller endast bilar med stänkskydd Ta bort bakhjulen. Borra försiktigt bort nitarna som håller stänkskyddet på båda sidor med ett Ø 6 mm (13/32 ) borr. Ta bort stänkskydden. Bild B gäller alla bilar Borra försiktigt bort niten (2) i underkanten på stötfångaren med ett Ø 6 mm (13/32 ) borr, på båda sidor. 5B M Ta bort skruven (1) som håller innerskärmen för stötfångarhöljet på båda sidorna. Se till att inga plastdetaljer skadas. M Sida 8 / 16

9 6A Gäller endast om bilen har clips Ta bort clipsen (1) i stötfångarhöljet i underkant genom att trycka in centrum på clipset tills ett klickande ljud hörs. Ta bort clipsen. Clipsen återanvänds. Gäller alla Dra stötfångaren lite bakåt och vik ut sidorna (2) så att de lossnar från fästet (3). Dra sedan stötfångaren bakåt tills den lossnar helt. Lägg stötfångaren på ett rent underlag som inte skadar lacken. Gäller endast om bilen har list 6B M Ta försiktigt bort listen (4) från gran-clipsen Bild B Gäller bilar med parkeringsassistans Lossa stötfångaren enligt ovan. Dra försiktigt ut ledningen (1) genom hålet i bilen. Lägg stötfångaren på ett rent underlag som inte skadar lacken. IMG A Bild A Ta bort niten (1) på konsolen (2) för ljuddämparen. Använd en avbitartång. Ta bort skruvarna (3) på konsolen. Ta bort konsolen genom att lossa gummiupphängningen (4). Konsolen används inte vidare. Bild B D Ta bort skruvarna (1) och ta bort konsolen (2). Sida 9 / 16

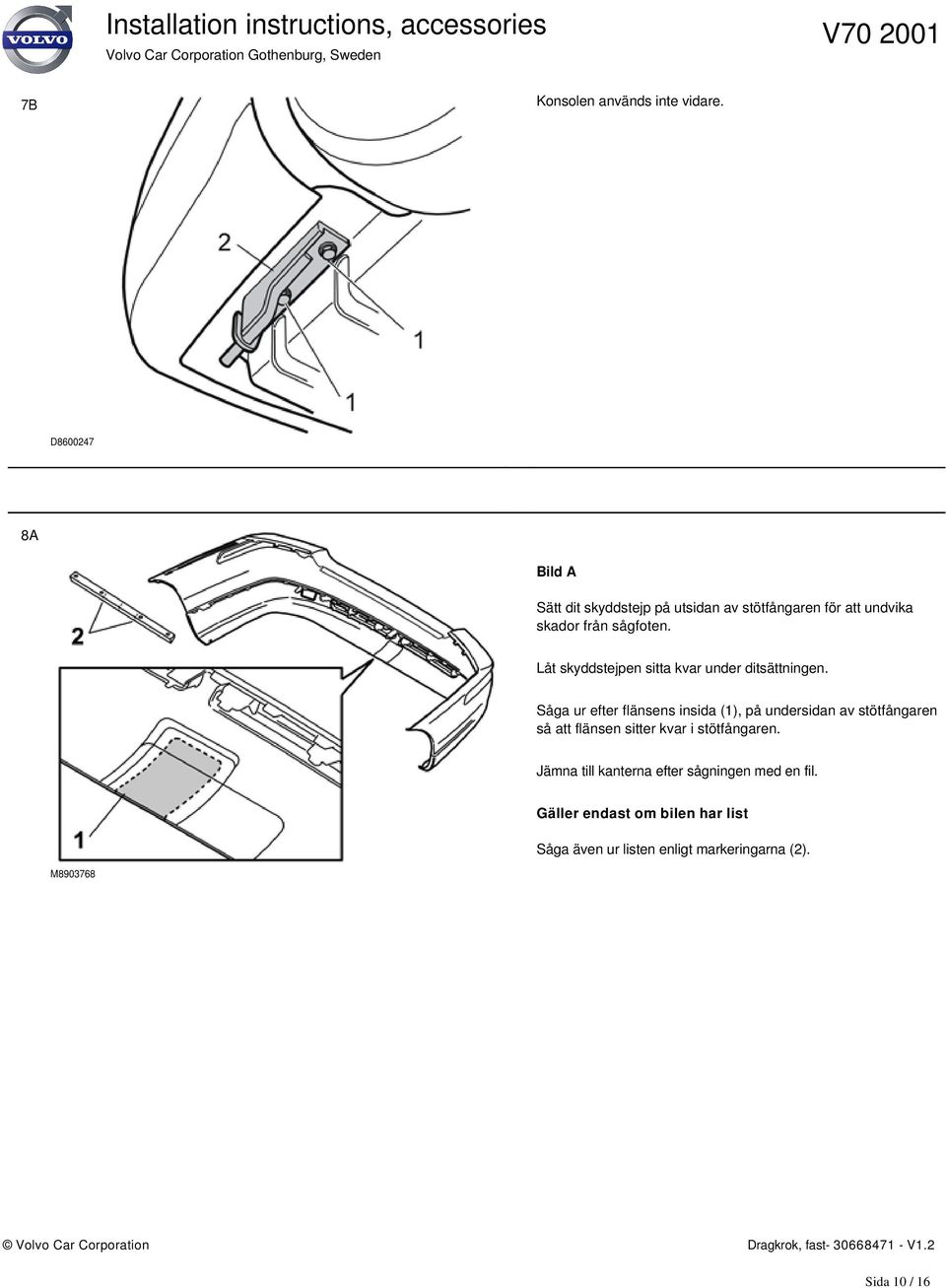

10 7B Konsolen används inte vidare. D A Bild A Sätt dit skyddstejp på utsidan av stötfångaren för att undvika skador från sågfoten. Låt skyddstejpen sitta kvar under ditsättningen. Såga ur efter flänsens insida (1), på undersidan av stötfångaren så att flänsen sitter kvar i stötfångaren. Jämna till kanterna efter sågningen med en fil. Gäller endast om bilen har list Såga även ur listen enligt markeringarna (2). M Sida 10 / 16

11 8B Bild B gäller endast V70R t.o.m. årsmodell 2004 Sätt dit skyddstejp på utsidan av avgasrörstäckning för att undvika skador från sågen. Låt skyddstejpen sitta kvar under ditsättningen. Såga ur efter den markerade upphöjningen och ta bort den ursågade ytan. Jämna till kanterna efter sågningen med en fil. M Rengör ytorna mellan draget och karossen från underredsmassa och smuts. Bilden visar hur draget och dess delar sätts ihop och sätts dit på karossen. M Utförs på båda sidor, höger sida visad Sätt dit skruvarna (7, 8) från undersidan av konsolerna (4:1, 5:1, 9:1), inklusive hylsorna (6), utan att dra åt. Pilarna på konsolerna (4:1, 5:1, 9:1) ska peka mot bilens centrum. M Sida 11 / 16

12 11A Bild A Bild B Utför enligt bild A och B Sätt dit värmeskyddsplåten (14) med skruven (12). Skruva fast värmeskyddsplåten löst med skruven (1) i balken (2). Bocka till värmeskyddsplåten med en skruvmejsel. Skruva in skruven helt. Sätt tillbaka gummiupphängningen (13) för ljuddämparen. Använd vanlig tvättsåpa för att underlätta ditsättningen. 11B M M För in balken (1) mellan konsolerna (4, 5) och centrera runt hålen. Sätt dit skruvarna (2) och brickorna (16) från undersidan av konsolen (5) och muttrarna (3) från ovansidan, utan att dra åt. Kontrollera att avståndet mellan balken (1) och reservhjulsbaljan är 10 mm och centrera draget mot bilen. M Sida 12 / 16

13 13 Gäller båda sidor, höger sida visad (hålen är då på vänster sida) Dra åt skruvarna (7) med 79 Nm (58 lbf.ft.). Dra åt skruvarna (8) med 120 Nm (88 lbf.ft.). M Dra åt skruvarna (2) och muttern (3) med 136 Nm (100 lbf.ft.). Vänta minst fem minuter, så att förbandet hinner sätta sig. Dra sedan skruvarna (8), på båda sidor, ett kvarts varv (vinkeldragning 90 ). Obs! Momentdragna skruvar som tagits bort får ej återanvändas. M Underredsbehandla. Gäller endast för Sverige Underredsbehandla efter besök hos AB Svensk Bilprovning. Sida 13 / 16

14 16 Gäller endast om bilen har list Sätt tillbaka listerna (3) på gran-clipsen och tryck fast dem. Gäller alla Om styrklackarna (3) och clipsen (4) eventuellt lossnat - sätt tillbaka dem. Gäller bilar med parkeringsassistans: Lyft upp stötfångaren i läge. Dra sensorernas ledning genom hålet för stötfångarens styrning, och dra in ledningen från insidan. Sätt tillbaka stötfångaren genom att trycka den framåt. Se till att de fyra skruvarna, som sticker ut från stötfångaren, passas in i hålen på bilen. M Innan stötfångaren är helt ditsatt, för in ovansidan (1) i sina spår och skjut sen in stötfångaren helt. Kontrollera att styrklacken (4) och clipset (5) ligger centrerat mot hålet i innerskärmen. 17 Skruva fast skruven (1) på båda sidorna. Popnita (2) fast stötfångaren enligt bilden. Gäller endast om bilen har clips och list Sätt tillbaka clipsen i underkanten av stötfångaren för att förankra stötfångaren mot listerna. Se till att clipsens låsningar är i normalläge. Gäller alla Sätt tillbaka muttrarna och dra åt dem med 18 Nm (13 lbf.ft.). Sätt ihop kontaktstycket för antennen. M Gäller bilar med stänkskydd Popnita fast stänkskyddet. Sätt tillbaka hjulen och dra åt skruvarna korsvis med 110 Nm (81 lbf.ft.). Sida 14 / 16

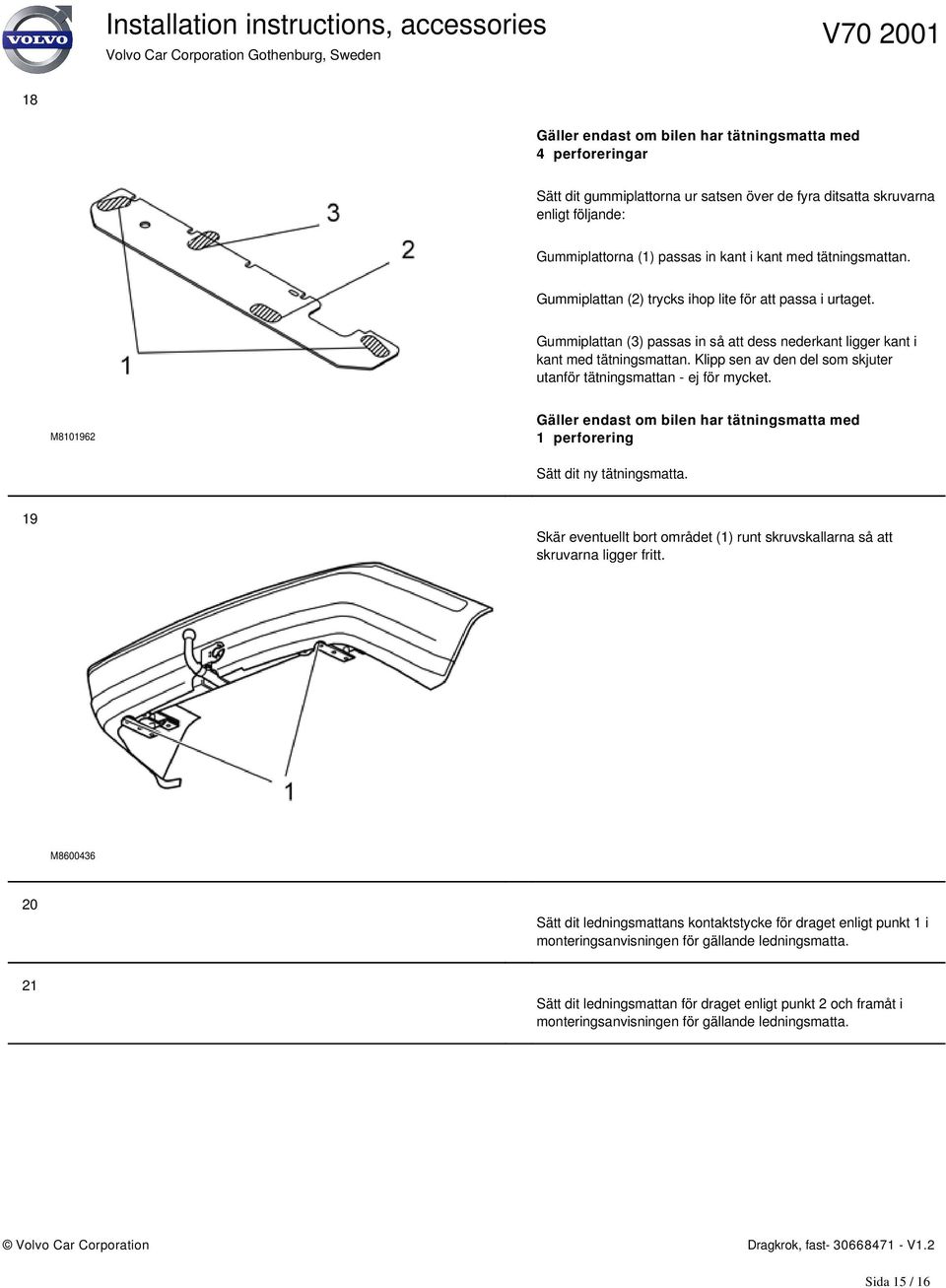

15 18 Gäller endast om bilen har tätningsmatta med 4 perforeringar Sätt dit gummiplattorna ur satsen över de fyra ditsatta skruvarna enligt följande: Gummiplattorna (1) passas in kant i kant med tätningsmattan. Gummiplattan (2) trycks ihop lite för att passa i urtaget. Gummiplattan (3) passas in så att dess nederkant ligger kant i kant med tätningsmattan. Klipp sen av den del som skjuter utanför tätningsmattan - ej för mycket. M Gäller endast om bilen har tätningsmatta med 1 perforering Sätt dit ny tätningsmatta. 19 Skär eventuellt bort området (1) runt skruvskallarna så att skruvarna ligger fritt. M Sätt dit ledningsmattans kontaktstycke för draget enligt punkt 1 i monteringsanvisningen för gällande ledningsmatta. 21 Sätt dit ledningsmattan för draget enligt punkt 2 och framåt i monteringsanvisningen för gällande ledningsmatta. Sida 15 / 16

16 22 Gäller bilar med parkeringsassistans: Anslut den lossade ledningen till styrenhet parkeringshjälp (PAM). Sätt tillbaka styrenheten. Vrid tändningsnyckeln till tändningsläge (II). Sätt tillbaka batteriets minusledning och täckkåpor. Sätt tillbaka höger sidopanel och sätt dit clipsen. Sätt tillbaka förvaringsluckan och golvluckan. Sätt tillbaka panelen för bakstammen. Vik tillbaka golvmattan. A Sätt dit släpvagnskontakten enligt monteringsanvisningen för gällande ledningsmatta. 24 Ta bort skyddstejpen på stötfångaren. Sida 16 / 16
