1 Installation instructions, accessories Anvisningsnr Version 1.0 Art. nr Extraljus, monteringssats IMG Volvo Car Corporation Extraljus, monteringssats V1.0 Sida 1 / 24

2 Utrustning IMG A IMG IMG IMG IMG IMG IMG Sida 2 / 24

3 INLEDNING Läs igenom hela instruktionen innan monteringen påbörjas. Noteringar och varningstexter är till för er säkerhet och för att minimera risken att något går sönder vid montering. Säkerställ att alla verktyg angivna i instruktionen finns tillgängliga innan monteringen påbörjas. Vissa steg i instruktionen presenteras endast i bild. I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. 1 Borttagning Vrid tändningsnyckeln till läge 0. Ta bort locket till batterilådan och sedan batteriets minusledning. Obs! Vänta minst tre minuter innan kontaktstycken tas isär, eller annan elutrustning tas bort. IMG Sida 3 / 24

4 2 Ta bort registreringsskylt och hållare. IMG Lokalisera de två markeringarna som är placerade enligt måttet A i bild, under ytterhöljets ovankant. Gör hål i markeringarna med en ritsnål. S80 A = 100 mm V70 A = 100 mm XC70 A = 81,5 mm IMG Tillbehörsmontering Skruva fast konsolen. De övre hålen gäller för S80,de nedre för V70/XC70.Använd nya skruvar ur satsen. IMG Sida 4 / 24

5 5 Markera centrum i de nedre hålen. IMG Borra i markeringarna med avsett borr. Obs! Det är viktigt att hålen borras horisontellt med bilen. IMG Borra igenom ytterhöljet. Den stötdämpande delen. Krockbalken IMG Sida 5 / 24

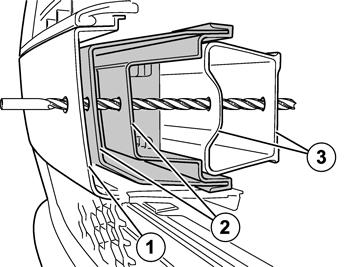

6 8 Ta bort konsolen. Borra upp hålen med en 22 mm 7/8" hålsåg genom ytterhöljet och den stötdämpande delen. Obs! Borra inte igenom krockbalken. IMG Ta bort skruvarna. IMG Sida 6 / 24

7 10 Ta bort: clipsen genom att klämma ihop låsningarna och sedan dra ut dem. täckpanelen. IMG Sätt dit: brickorna. distanserna. IMG Sätt dit två muttrar underifrån, åtdragningsmoment: 24 Nm (17.7 lbf.ft.) IMG Sida 7 / 24

8 13 Gäller S80 och XC70 Sätt dit: konsolen. skruvarna. registreringsskylten IMG Gäller V70 Sätt dit: distanserna. konsolen. skruvarna registreringsskylten. IMG Sida 8 / 24

9 15 Ta bort låsblecken på de båda strålkastarna. IMG Ta bort de båda strålkastarna. IMG För att underlätta ledningsdragning, tejpa ihop röd ledning (1) med de längre extraljusledningarna (2), svart och blå. Gör sista tejpningen vid de kortare extraljusledningarnas ände (3). IMG Sida 9 / 24

10 18 Lossa den främre jordskruven innanför höger strålkastare. Anslut jordledningen och dra åt skruven med 10 Nm (7.3 lbf.ft). IMG Anslut relät till ledningsmattan. Fäst relä och sockel på bilens befintliga ledningsmatta med två bandklämmor. IMG Dra ledningsmattan under frontplåten. IMG Sida 10 / 24

11 21 Fäst ledningsmattans förgreningspunkt vid frontplåtens bakkant med butyltejp. IMG Fäst ledningsmattan under frontplåten med butyltejp. IMG Sida 11 / 24

12 23 Dra de ihoptejpade ledningarna underifrån, svart och blå ledning ut genom grillen (1) vid extraljusens infästningspunkter, röd ledning ut vid vänster strålkastare (2). Tips Bilar med intercooler (turbo) Dra ledningarna med hjälp av en vajer eller tråd. IMG Fäst ledningsmattan med en bandklämma i signalhornets konsol. IMG Bilden visar en principinkoppling av extraljusen. För komplett instruktion se separat anvisning. Trä ledningarna genom lamphuset. Sätt dit kabelskor på de båda ledningarna. Förse den blå (BL) ledningen med en hylsisolator för att undvika kortslutning. Anslut den blå (BL) ledningen till lampans ledning. Anslut den svarta (SB) ledningen till jord på ljusinsatsen. R Sida 12 / 24

13 26 Dra ledningsmattan till särkingshållaren. Fäst ledningsmattan med butyltejp. IMG Ta bort locket. IMG Skär av gummitutan. IMG Sida 13 / 24

14 29 Trä ledningsmattan igenom gummigenomföringen. IMG Vänd på den vänstra säkringshållaren. Sätt dit röd (RD) ledning i position 28. IMG Sida 14 / 24

15 31 Sätt tillbaka de losstagna detaljerna i omvänd ordning. Obs! Kontrollera att styrningar och gummitätningar hamnar rätt, och att ledningarna inte kommer i kläm. Sätt tillbaka muttern (1), åtdragningsmoment 10 Nm (7.3 lbf.ft). IMG Sätt dit säkringen i position 28. Sätt tillbaka locket. IMG Ta bort instrumentbrädans högra gavelpanel. IMG Sida 15 / 24

16 34 Lossa tätningslisten i framkanten av dörröppningen. IMG Obs! Den främre och övre tröskelpanelen ska demonteras och monteras som en enhet. Dra tröskelpanelen bakåt med hjälp av ett falsben så att de två clipsen släpper. IMG Haka loss panelen i överkant. IMG Sida 16 / 24

17 37 Drag uppåt så att de fyra clipsen släpper. IMG Ta bort skruvarna och panelen. IMG Sida 17 / 24

18 39 Lossa kontaktstycket för belysningen. IMG Ta bort de två skruvarna. IMG Ta bort de sju skruvarna. Dra ut handskfacket ett stycke och lossa ett kontaktstycke på baksidan. Ta bort handskfacket. IMG Sida 18 / 24

19 42 Vik undan mattan. Skär ett snitt i den tjocka isoleringsmattan med början i höjd med det blå kontaktstycket på central elektronikstyrenhet (CEM) och sedan rakt ner. IMG Dra den gröna (GN) ledningen bakåt och ner till gummigenomföringen. IMG Hissa upp bilen och ta bort motorskyddsplåten. På insidan av motorskyddsplåten vid skruvarna (1) är den fastsatt med hakar. IMG Sida 19 / 24

20 45 Ta bort befintlig gummigenomföring. På vissa motorvarianter är genomföringen dold av ett strålningsskydd. IMG Skär av en liten gummituta på den nya gummigenomföringen och trä igenom ledningen. Dra in ledningen i kupén. Sätt dit gummigenomföringen. Sätt tillbaka motorskyddsplåten och täckpanelen. IMG Sida 20 / 24

21 47 Lossa det gröna kontaktstycket på Central elektronikstyrenhet (CEM). IMG Ta bort locket på kontaktstycket genom att lyfta fyra hakar. IMG Lyft vid de fyra hakarna och ta bort låsningen. IMG Sida 21 / 24

22 50 Anslut den gröna ledningen (GN) till position 8. Sätt tillbaka: låsningen locket kontaktstycket Vik tillbaka mattan. IMG Sätt tillbaka handskfacket och momentdrag M6 skruvarna med 10 Nm (7.5 lbf.ft). Anslut kontaktstycket på baksidan av handskfacket. Sätt dit skruvarna i underkant. IMG Anslut kontaktstycket (1) till innerbelysningen och sätt tillbaka panelen. IMG Sida 22 / 24

23 53 Anslut batteriets minusledning. Sätt tillbaka batterilådans lock. IMG Sätt tillbaka strålkastarna. IMG Sida 23 / 24

24 55 IMG Programmera mjukvaran enligt serviceinformationen i VIDA. IMG Sida 24 / 24
