1 STIGA PARK 100 B

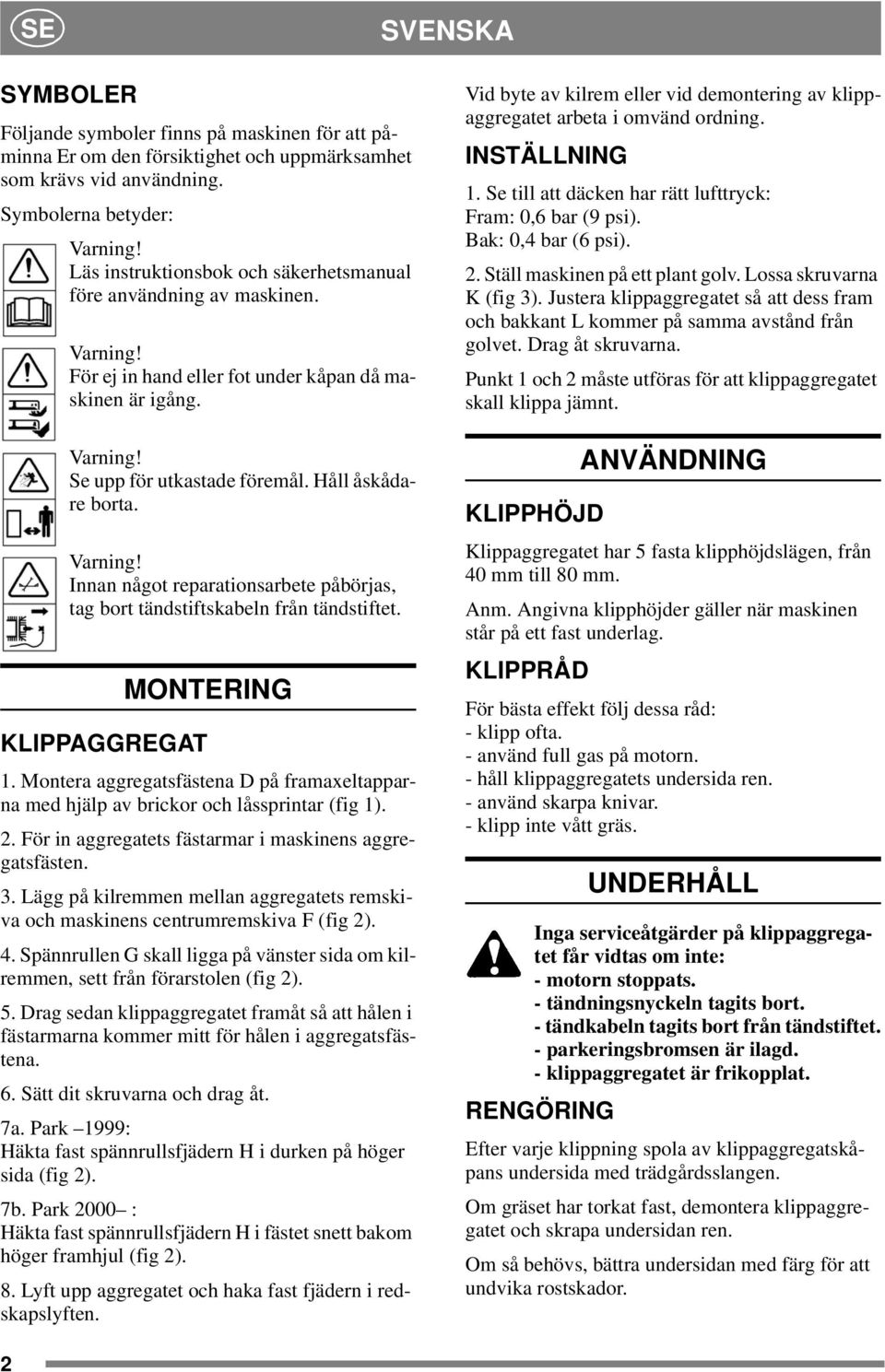

2 SE SVENSKA SYMBOLER Följande symboler finns på maskinen för att påminna Er om den försiktighet och uppmärksamhet som krävs vid användning. Symbolerna betyder: Läs instruktionsbok och säkerhetsmanual före användning av maskinen. Förejinhandellerfotunderkåpandåmaskinen är igång. Se upp för utkastade föremål. Håll åskådare borta. Innan något reparationsarbete påbörjas, tag bort tändstiftskabeln från tändstiftet. KLIPPAGGREGAT MONTERING 1. Montera aggregatsfästena D på framaxeltapparna med hjälp av brickor och låssprintar (fig 1). 2. För in aggregatets fästarmar i maskinens aggregatsfästen. 3. Lägg på kilremmen mellan aggregatets remskiva och maskinens centrumremskiva F (fig 2). 4. Spännrullen G skall ligga på vänster sida om kilremmen, sett från förarstolen (fig 2). 5. Drag sedan klippaggregatet framåt så att hålen i fästarmarna kommer mitt för hålen i aggregatsfästena. 6. Sätt dit skruvarna och drag åt. 7a. Park 1999: Häkta fast spännrullsfjädern H i durken på höger sida (fig 2). 7b. Park 2000 : Häkta fast spännrullsfjädern H i fästet snett bakom höger framhjul (fig 2). 8. Lyft upp aggregatet och haka fast fjädern i redskapslyften. Vid byte av kilrem eller vid demontering av klippaggregatet arbeta i omvänd ordning. INSTÄLLNING 1. Se till att däcken har rätt lufttryck: Fram: 0,6 bar (9 psi). Bak: 0,4 bar (6 psi). 2. Ställ maskinen på ett plant golv. Lossa skruvarna K (fig 3). Justera klippaggregatet så att dess fram och bakkant L kommer på samma avstånd från golvet. Drag åt skruvarna. Punkt 1 och 2 måste utföras för att klippaggregatet skall klippa jämnt. KLIPPHÖJD ANVÄNDNING Klippaggregatet har 5 fasta klipphöjdslägen, från 40 mm till 80 mm. Anm. Angivna klipphöjder gäller när maskinen står på ett fast underlag. KLIPPRÅD För bästa effekt följ dessa råd: - klipp ofta. - använd full gas på motorn. - håll klippaggregatets undersida ren. - använd skarpa knivar. - klipp inte vått gräs. UNDERHÅLL Inga serviceåtgärder på klippaggregatet får vidtas om inte: - motorn stoppats. - tändningsnyckeln tagits bort. - tändkabeln tagits bort från tändstiftet. - parkeringsbromsen är ilagd. - klippaggregatet är frikopplat. RENGÖRING Efter varje klippning spola av klippaggregatskåpans undersida med trädgårdsslangen. Om gräset har torkat fast, demontera klippaggregatet och skrapa undersidan ren. Om så behövs, bättra undersidan med färg för att undvika rostskador. 2

3 SVENSKA SE BYTE AV DRIVREM CENTRUMREM- SKIVA - KLIPPAGGREGAT 1. Häkta av spännrullsfjädern H (fig 2). 2. Skruva loss klippaggregatet från maskinen. 3. Skjut in aggregatet mot maskinen. 4. Byt ut den felaktiga kilremmen. Använd alltid en originalrem. Spännrullen G skall ligga på vänster sida om kilremmen, sett från förarstolen (fig 2). 5. Skruva fast klippaggregatet i maskinens aggregatsfästen. 6a. Park 1999: Häkta fast spännrullsfjädern H i durken på höger sida (fig 2). 6b. Park 2000 : Häkta fast spännrullsfjädern H i fästet snett bakom höger framhjul (fig 2). BYTE AV DRIVREM I KLIPPAGGRE- GATET 1. Tag bort klippaggregatet från maskinen. 2. Demontera transmissionskåpan över klippaggregatet. 3. Lossa fjädern M som håller spännrullen (fig 4). 4. Byt ut kilremmen och montera ihop i omvänd ordning. Använd alltid en originalrem. KNIVAR Se till att knivarna alltid är skarpa. Då blir klippresultatet bäst. SLIPNING Av säkerhetsskäl får knivarna inte slipas på en smärgelskiva. Felaktig slipning (= för hög temperatur) kan göra att knivarna blir spröda. Eventuell slipning skall göras som våtslipning med ett bryne eller på en slipsten. Efter slipning måste knivarna balanseras för att undvika vibrationsskador. Använd alltid original reservdelar. Icke original reservdelar kan medföra risk förskadorävenomdepassarpåmaskinen. Vid byte av knivar bör även centrumknivbulten bytas. Den är försedd med låsning. Knivbultens åtdragningsmoment: 65 Nm. RESERVDELAR STIGA original reservdelar och tillbehör är konstruerade för STIGA maskiner. Observera att "icke original" reservdelar och tillbehör inte har kontrollerats eller godkänts av STIGA. Användning av sådana delar och tillbehör kan påverka maskinens funktion och säkerhet. STIGA ansvarar inte för skador orsakade av sådana produkter. BYTE AV KNIVAR Vid byte av knivar, knivfästen och knivbultar - använd alltid original reservdelar. STIGA förbehåller sig rätten att förändra produkten utan föregående meddelande. 3

4 SE SVENSKA 4

5 1. F G 2. H

6 MOWING AHEAD BOX 1006 SE TRANÅS
