INSTRUKTIONSBOK SL26/30N

Transkript

1 INSTRUKTIONSBOK Från serienummer 9600 ZIP-UP SVENSKA AB Tel: Tel:

2 INNEHÅLLSFÖRTECKNING 1. Säkerhetsinstruktioner...sid 3 2. Daglig kontroll innan körning 2.1 Introduktion...sid Kontroll och säkerhetsinspektion innan körning...sid 4 3. Daglig funktionskontroll innan körning 4. Manövrering 5. Underhåll 3.1 Funktionskontroll innan körning...sid Körning med nedsänkt plattform...sid Styrning...sid Höjning och sänkning av plattformen...sid Körning med höjd plattform...sid Nödsänkning...sid Byte av bränsle (endast bensin / gasolmodeller)...sid Efter avslutat arbete...sid Frigöring av parkeringsbroms...sid Nedfällning av räcke...sid Montering av räcke...sid Hantering och transport av maskinen...sid Med gaffeltruck...sid Med lyftkran...sid Med lastbil...sid Montering av säkerhetsstöd...sid Borttagning av säkerhetsstöd...sid Batteriunderhåll...sid Batteriinspektion och rengöring...sid Batteriladdning (elmodeller)...sid Utjämning av battericeller...sid Service... sid

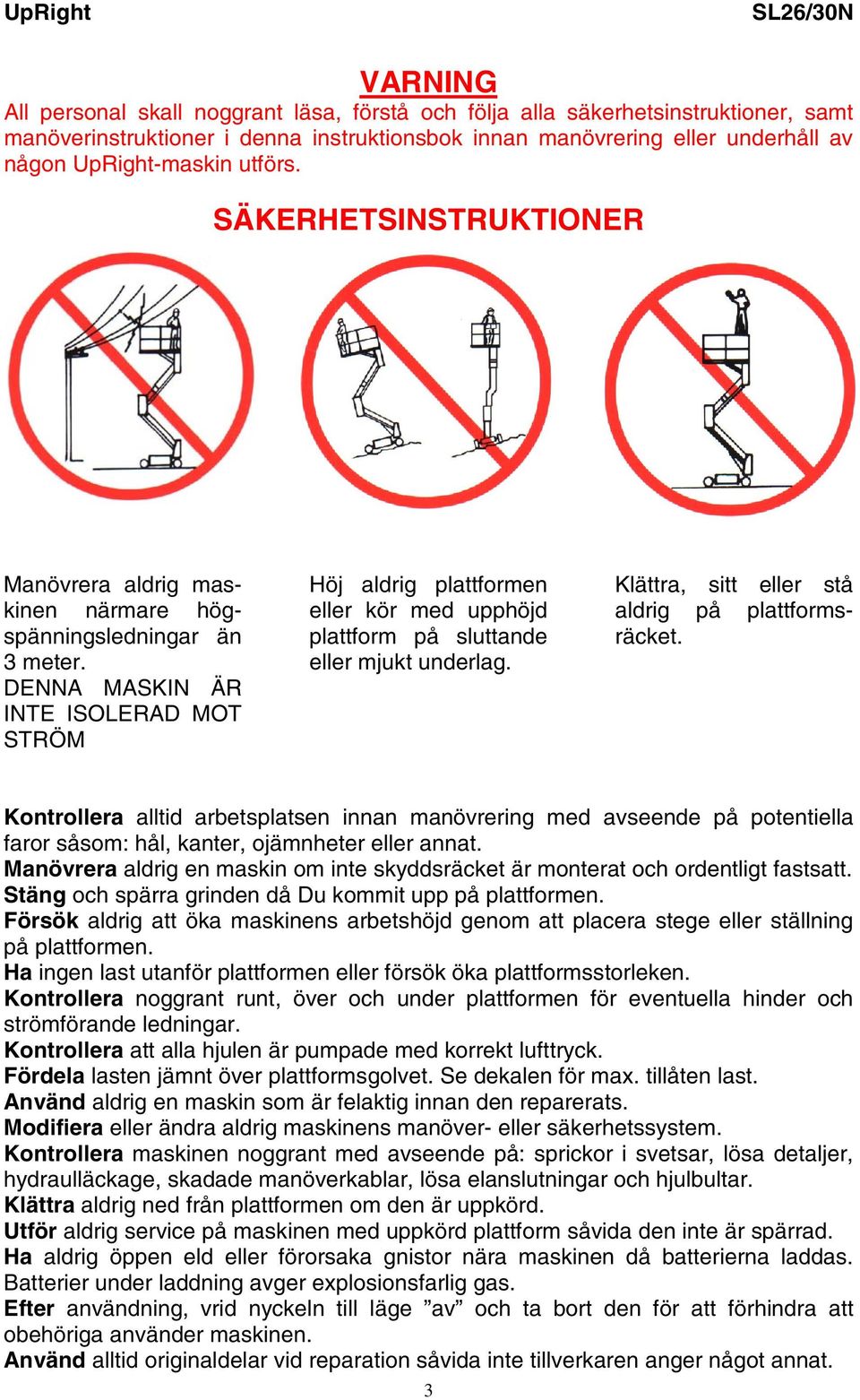

3 VARNING All personal skall noggrant läsa, förstå och följa alla säkerhetsinstruktioner, samt manöverinstruktioner i denna instruktionsbok innan manövrering eller underhåll av någon UpRight-maskin utförs. SÄKERHETSINSTRUKTIONER Manövrera aldrig maskinen närmare högspänningsledningar än 3 meter. DENNA MASKIN ÄR INTE ISOLERAD MOT STRÖM Höj aldrig plattformen eller kör med upphöjd plattform på sluttande eller mjukt underlag. Klättra, sitt eller stå aldrig på plattformsräcket. Kontrollera alltid arbetsplatsen innan manövrering med avseende på potentiella faror såsom: hål, kanter, ojämnheter eller annat. Manövrera aldrig en maskin om inte skyddsräcket är monterat och ordentligt fastsatt. Stäng och spärra grinden då Du kommit upp på plattformen. Försök aldrig att öka maskinens arbetshöjd genom att placera stege eller ställning på plattformen. Ha ingen last utanför plattformen eller försök öka plattformsstorleken. Kontrollera noggrant runt, över och under plattformen för eventuella hinder och strömförande ledningar. Kontrollera att alla hjulen är pumpade med korrekt lufttryck. Fördela lasten jämnt över plattformsgolvet. Se dekalen för max. tillåten last. Använd aldrig en maskin som är felaktig innan den reparerats. Modifiera eller ändra aldrig maskinens manöver- eller säkerhetssystem. Kontrollera maskinen noggrant med avseende på: sprickor i svetsar, lösa detaljer, hydraulläckage, skadade manöverkablar, lösa elanslutningar och hjulbultar. Klättra aldrig ned från plattformen om den är uppkörd. Utför aldrig service på maskinen med uppkörd plattform såvida den inte är spärrad. Ha aldrig öppen eld eller förorsaka gnistor nära maskinen då batterierna laddas. Batterier under laddning avger explosionsfarlig gas. Efter användning, vrid nyckeln till läge av och ta bort den för att förhindra att obehöriga använder maskinen. Använd alltid originaldelar vid reparation såvida inte tillverkaren anger något annat. 3

4 2.1 Introduktion Denna instruktionsbok gäller för SL- 26/30 N och skall alltid förvaras på maskinen. 2.2 Kontroll och säkerhetsinspektion innan körning Läs noggrant, förstå och följ alla säkerhetsregler, dekaler och manöverinstruktioner. Utför därefter följande kontroller dagligen innan maskinen tas i bruk. 1. Öppna alla luckor och kontrollera med avseende på: skador, oljeläckage eller saknade delar. 2. Kontrollera hydrauloljenivån i synglaset, med plattformen helt nedsänkt. Fyll vid behov på med rekommenderad hydraulolja. (Se specifikationer). 3. Kontrollera att batterisyranivån är riktig. ( Se batteriunderhåll sid 6). 4. Inspektera noggrant hela maskinen med avseende på sprickor i svetsar eller saxar, lösa eller saknade delar, oljeläckage, skadade elkablar eller slangar, lösa anslutningar och skador på däck. 5. Kontrollera att skyddsräcket är ordentligt monterat och spärrat. 6. Kontrollera trycket i däcken (50psi). 7. Sätt chassits nödstoppsknapp i läge till. Öppna skyddet och tryck brytaren mot det Inspektion av bensin / gasolmodeller 1. Kontrollera bränslenivån. 2. Kontrollera med hjälp av oljestickan motorns oljenivå. 3. Sätt manöverbrytaren för val av bränsle i önskat läge. OBS: Vid körning med gasol, se till att den är ren och fri från vatten. Om det luktar gasol, stäng kranen på gasolflaskan, lokalisera läckaget och åtgärda det innan kranen öppnas igen Inspektion av eldrivna modeller 1. Kontrollera att batterierna är laddade (se batteriunderhåll sid. 6). 2. Kontrollera att elkabeln till laddaren kopplats bort från strömuttaget. 3. Funktionskontroll innan körning Vistas inte inom maskinens arbetsområde då följande kontroller utförs. Innan maskinen manövreras, kontrollera noga området där maskinen testas med avseende på hål, kanter eller andra hinder. Kontrollera i alla riktningar även ovanför plattformen så att det inte finns hinder eller elektriska ledningar. Skydda manöverpanelens kabel så att den inte skadas under det att maskinen kontrolleras. 1. Kroka loss plattformens manöverpanel från skyddsräcket. Håll manöverpanelen på ett sådant sätt att dödmansknappen kan tryckas in då följande tester utförs från marken. 4

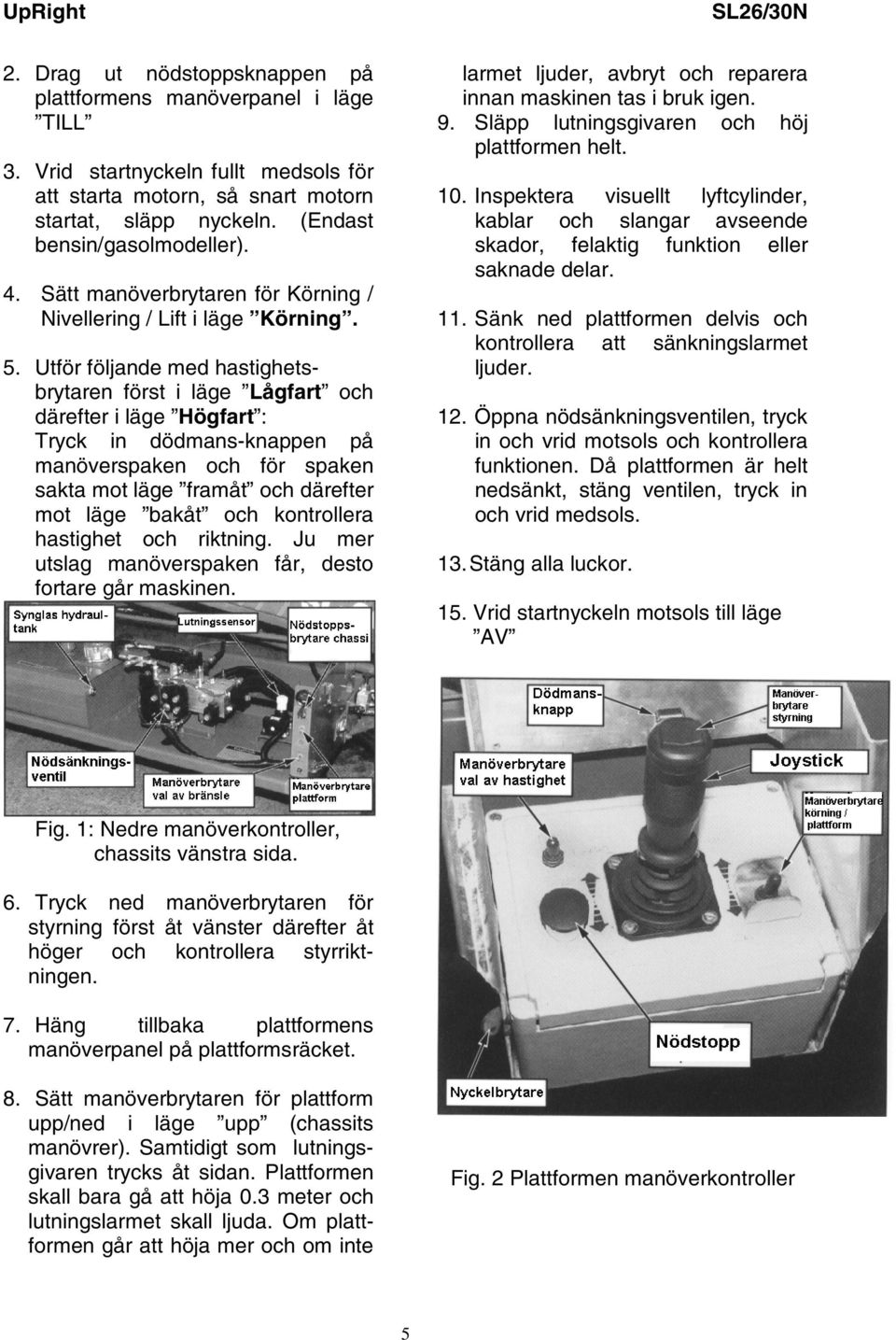

5 2. Drag ut nödstoppsknappen på plattformens manöverpanel i läge TILL 3. Vrid startnyckeln fullt medsols för att starta motorn, så snart motorn startat, släpp nyckeln. (Endast bensin/gasolmodeller). 4. Sätt manöverbrytaren för Körning / Nivellering / Lift i läge Körning. 5. Utför följande med hastighetsbrytaren först i läge Lågfart och därefter i läge Högfart : Tryck in dödmans-knappen på manöverspaken och för spaken sakta mot läge framåt och därefter mot läge bakåt och kontrollera hastighet och riktning. Ju mer utslag manöverspaken får, desto fortare går maskinen. larmet ljuder, avbryt och reparera innan maskinen tas i bruk igen. 9. Släpp lutningsgivaren och höj plattformen helt. 10. Inspektera visuellt lyftcylinder, kablar och slangar avseende skador, felaktig funktion eller saknade delar. 11. Sänk ned plattformen delvis och kontrollera att sänkningslarmet ljuder. 12. Öppna nödsänkningsventilen, tryck in och vrid motsols och kontrollera funktionen. Då plattformen är helt nedsänkt, stäng ventilen, tryck in och vrid medsols. 13. Stäng alla luckor. 15. Vrid startnyckeln motsols till läge AV Fig. 1: Nedre manöverkontroller, chassits vänstra sida. 6. Tryck ned manöverbrytaren för styrning först åt vänster därefter åt höger och kontrollera styrriktningen. 7. Häng tillbaka plattformens manöverpanel på plattformsräcket. 8. Sätt manöverbrytaren för plattform upp/ned i läge upp (chassits manövrer). Samtidigt som lutningsgivaren trycks åt sidan. Plattformen skall bara gå att höja 0.3 meter och lutningslarmet skall ljuda. Om plattformen går att höja mer och om inte Fig. 2 Plattformen manöverkontroller 5

6 4. Manövrering Innan maskinen manövreras se till att daglig inspektion och daglig funktionskontroll utförts, att eventuella fel reparerats samt att föraren har blivit ordentligt utbildad på denna maskin. 4.1 Körning med nedsänkt plattform 1. Kontrollera att nödstoppsknappen på chassits manöverpanel är i läge på (drag ut knappen). 2. Efter att Du klivit upp på plattformen, stäng och spärra grinden. Kontrollera att skyddsräcket är riktigt monterat och spärrat. 3. Kontrollera att den väg maskinen skall köras är fri från hinder samt att underlaget är tillräckligt starkt att hålla för maskinens vikt. 4. Kontrollera att det finns fritt utrymme ovanför, under och på sidorna om plattformen. 5. Drag ut nödstoppsknappen på plattformens manöverpanel. 6. Sätt manöverbrytare för körning / plattform i läge körning och nyckelbrytaren i läge till. På bensin / gasolmodeller, starta motorn. 7. Sätt hastighetsväljaren i läge lågfart (högt moment). 8. Ta tag i manöverspaken så att dödmansknappen trycks in ( om dödmansknappen släpps, får manöverspaken ingen manöverström). För sakta manöverspaken mot läge framåt eller bakåt för att köra i önskad riktning. Ju större utslag manöverspaken får ju fortare går maskinen. 9. Under körning, sätt hastighetsväljaren i läge högfart vid körning på plant underlag eller i läge lågfart vid körning på sluttande underlag eller i trånga utrymmen. 4.2 Styrning 1. Tryck på manöverbrytaren för styrning, placerad på toppen på manöverspaken, åt höger för att styra höger och åt vänster för att styra vänster, kontrollera att hjulen svänger åt önskat håll. OBS! Styrning är inte självcentrerande. Hjulen måste återföras till färd rakt fram genom att manöverbrytaren för styrning används. 4.3 Höjning och sänkning av plattformen 1. Sätt manöverbrytaren för körning/lift i läge lift. 2. Ta tag i manöverspaken så att dödmansknappen trycks in, för sakta manöverspaken mot läge höjning för att höja plattformen. Hastigheten är proportionell med manöverspakens utslag. 3. Då arbetet avslutas, sätt manöverbrytaren för körning/lift i läge lift och för sakta manöverspaken bakåt mot läge sänkning och håll kvar den tills plattformen är helt nedsänkt. 4.4 Körning med höjd plattform Körning med höjd plattform får endast ske på fast jämnt underlag. OBS! Maskinen kan då plattformen är höjd endast köras med reducerad hastighet. 6

7 1. Kontrollera att den väg liften skall köras är fri från hinder, är jämn och fast samt att underlaget håller för maskinens vikt. 2. Kontrollera att området runt, under och över maskinen. 3. Sätt manöverbrytaren för Körning / Lift i läge körning. 4. För sakta manöverspaken framåt för körning framåt och bakåt för körning bakåt. 4.5 Nödsänkning Nödsänkningsventilen är placerad på chassits vänstra sida i och nås genom uttaget i skyddet över ventilpaketet. 1. Öppna nödsänkningsventilen genom att trycka in och vrida knoppen motsols ungefär ¼ varv. 2. Så snart plattformen är helt nedsänkt, stäng nödsänkningsventilen igen. Plattformen går inte att höja om nödsänkningsventilen inte är stängd. 3. För att stänga nödsänkningsventilen, tryck in knoppen och vrid ungefär ¼ varv medsols. 4.6 Byte av bränsle (endast bensin / gasolmodeller) 1. Sätt manöverbrytaren för val av bränsle i mittläget då motorn är igång. 2. Då motorn stoppat, välj bränsle. 4.7 Efter avslutat arbete 1. Se till att plattformen är helt nedsänkt. 2. Parkera maskinen på plant underlag, helst under tak. Försäkra dig om att inga obehöriga kan använda maskinen. 3. Vrid nyckelbrytaren till läge av och ta ur den så att inga obehöriga kan använda maskinen. 4.8 Frigöring av parkeringsbroms (Fig.3) Nedanstående skall utföras endast då maskinen inte fungerar av egen kraft och måste förflyttas eller vinschas på en lastbil för transport. 1. Stäng nålventilen genom att skruva den medsols. 2. Pumpa tills bromsarna släpper. 3. Maskinen kan nu förflyttas. 4. Se till att nålventilen öppnas och kontrollera att bromsarna fungerar innan maskinen manövreras igen. Manövrera aldrig maskinen då parkeringsbromsen är frigjord, det kan resultera i olyckor med personskador som följd. Bogsera aldrig med högre hastighet än 3 m/sek. 3. Starta motorn. 7

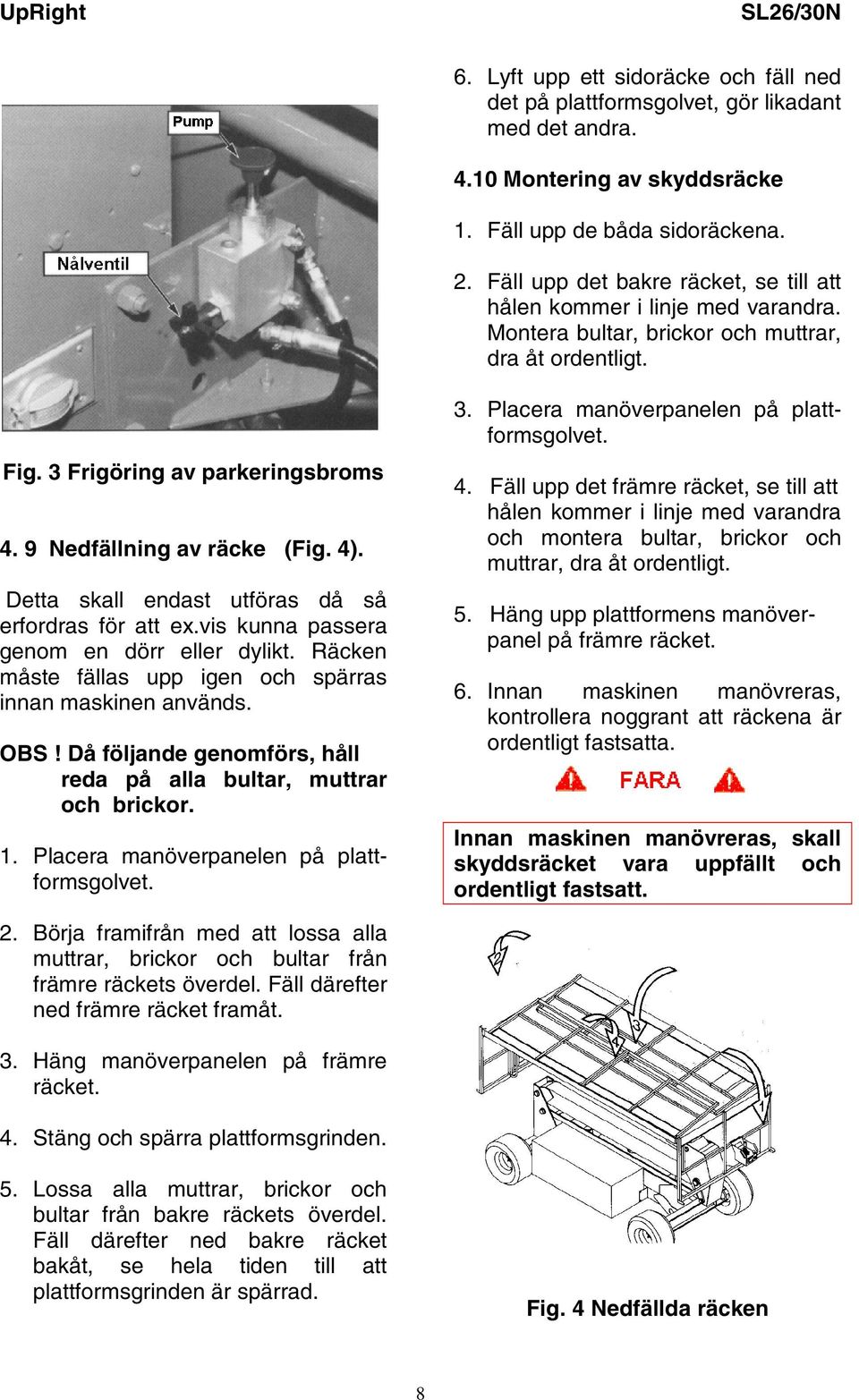

8 6. Lyft upp ett sidoräcke och fäll ned det på plattformsgolvet, gör likadant med det andra Montering av skyddsräcke 1. Fäll upp de båda sidoräckena. 2. Fäll upp det bakre räcket, se till att hålen kommer i linje med varandra. Montera bultar, brickor och muttrar, dra åt ordentligt. Fig. 3 Frigöring av parkeringsbroms 4. 9 Nedfällning av räcke (Fig. 4). Detta skall endast utföras då så erfordras för att ex.vis kunna passera genom en dörr eller dylikt. Räcken måste fällas upp igen och spärras innan maskinen används. OBS! Då följande genomförs, håll reda på alla bultar, muttrar och brickor. 1. Placera manöverpanelen på plattformsgolvet. 3. Placera manöverpanelen på plattformsgolvet. 4. Fäll upp det främre räcket, se till att hålen kommer i linje med varandra och montera bultar, brickor och muttrar, dra åt ordentligt. 5. Häng upp plattformens manöverpanel på främre räcket. 6. Innan maskinen manövreras, kontrollera noggrant att räckena är ordentligt fastsatta. Innan maskinen manövreras, skall skyddsräcket vara uppfällt och ordentligt fastsatt. 2. Börja framifrån med att lossa alla muttrar, brickor och bultar från främre räckets överdel. Fäll därefter ned främre räcket framåt. 3. Häng manöverpanelen på främre räcket. 4. Stäng och spärra plattformsgrinden. 5. Lossa alla muttrar, brickor och bultar från bakre räckets överdel. Fäll därefter ned bakre räcket bakåt, se hela tiden till att plattformsgrinden är spärrad. Fig. 4 Nedfällda räcken 8

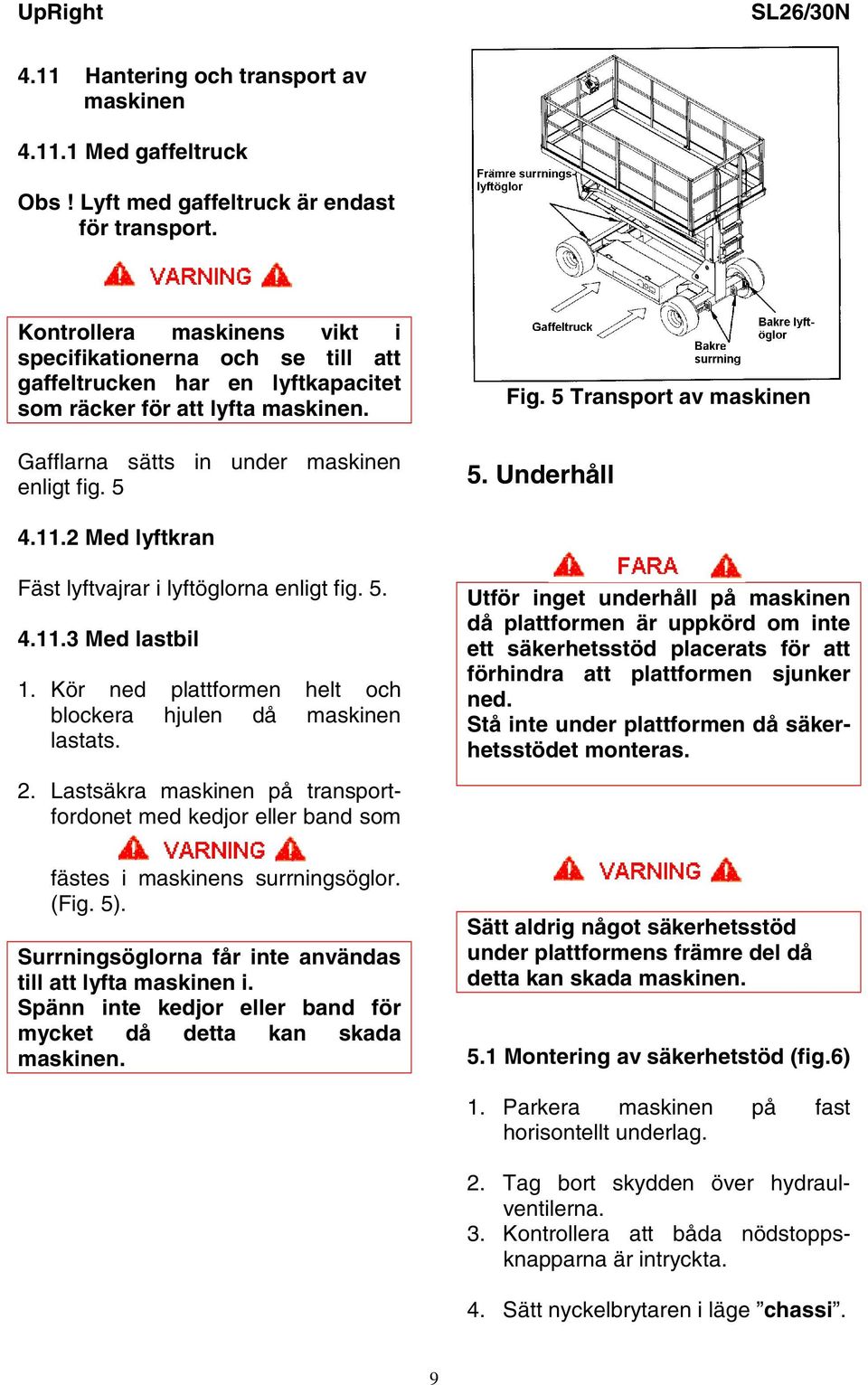

9 4.11 Hantering och transport av maskinen Med gaffeltruck Obs! Lyft med gaffeltruck är endast för transport. Kontrollera maskinens vikt i specifikationerna och se till att gaffeltrucken har en lyftkapacitet som räcker för att lyfta maskinen. Gafflarna sätts in under maskinen enligt fig. 5 Fig. 5 Transport av maskinen 5. Underhåll Med lyftkran Fäst lyftvajrar i lyftöglorna enligt fig Med lastbil 1. Kör ned plattformen helt och blockera hjulen då maskinen lastats. 2. Lastsäkra maskinen på transportfordonet med kedjor eller band som fästes i maskinens surrningsöglor. (Fig. 5). Surrningsöglorna får inte användas till att lyfta maskinen i. Spänn inte kedjor eller band för mycket då detta kan skada maskinen. Utför inget underhåll på maskinen då plattformen är uppkörd om inte ett säkerhetsstöd placerats för att förhindra att plattformen sjunker ned. Stå inte under plattformen då säkerhetsstödet monteras. Sätt aldrig något säkerhetsstöd under plattformens främre del då detta kan skada maskinen. 5.1 Montering av säkerhetstöd (fig.6) 1. Parkera maskinen på fast horisontellt underlag. 2. Tag bort skydden över hydraulventilerna. 3. Kontrollera att båda nödstoppsknapparna är intryckta. 4. Sätt nyckelbrytaren i läge chassi. 9

10 5. Manövrera med manöverbrytaren för plattform upp denna cirka 300 mm. 6. Placera ett säkerhetsstöd (domkraft) med en kapacitet av minst kg mellan nedre bommen och chassit alldeles bakom framaxeln. 7. Sätt manöverbrytaren för plattform i läge ned och låt plattformen vila på säkerhetsstödet (domkraften). Risk för explosiva gaser. Ha inte öppen eld, rök eller förorsaka gnistor nära batterier. Bär alltid skyddsglasögon då arbete sker med batterier. Batterisyra är frätande. Skölj bort eventuellt spill med vatten Batteriinspektion och rengöring Kontrollera batterivätskenivån dagligen, speciellt då maskinen används under varma torra förhållanden. Fyll vid behov på med destillerat vatten. Användning av kranvatten med högt mineralinnehåll förkortar batteriernas livslängd. Fig. 6 Säkerhetsstöd 5.2 Borttagning av säkerhetsstöd 1. Sätt manöverbrytaren för plattform i läge upp och höj plattformen tills säkerhetsstödet (domkraften) kan tas bort. 2. Tag bort säkerhetsstödet. 3. Sätt manöverbrytaren för plattform i läge ned och sänk ned plattformen helt. 5.3 Batteriunderhåll Om batterivätskenivån inte är korrekt, laddas inte batterierna fullt vilket kan skada motor / pumpenheten. Batterierna skall inspekteras regelbundet avseende sprickor, läckage och korroderade batterianslutningar. Kontrollera batterikablarna avseende skadad isolering. Rengör batteriet så snart det visar tecken på korrosion vid anslutningarna eller om batterisyra läckt ut på batteriet under laddning. Använd en blandning av baksoda för rengöring men var försiktig så att inte blandningen kommer in i batteriet. Skölj noggrant med vatten. Så snart en batterikabel lossas, rengör den. 10

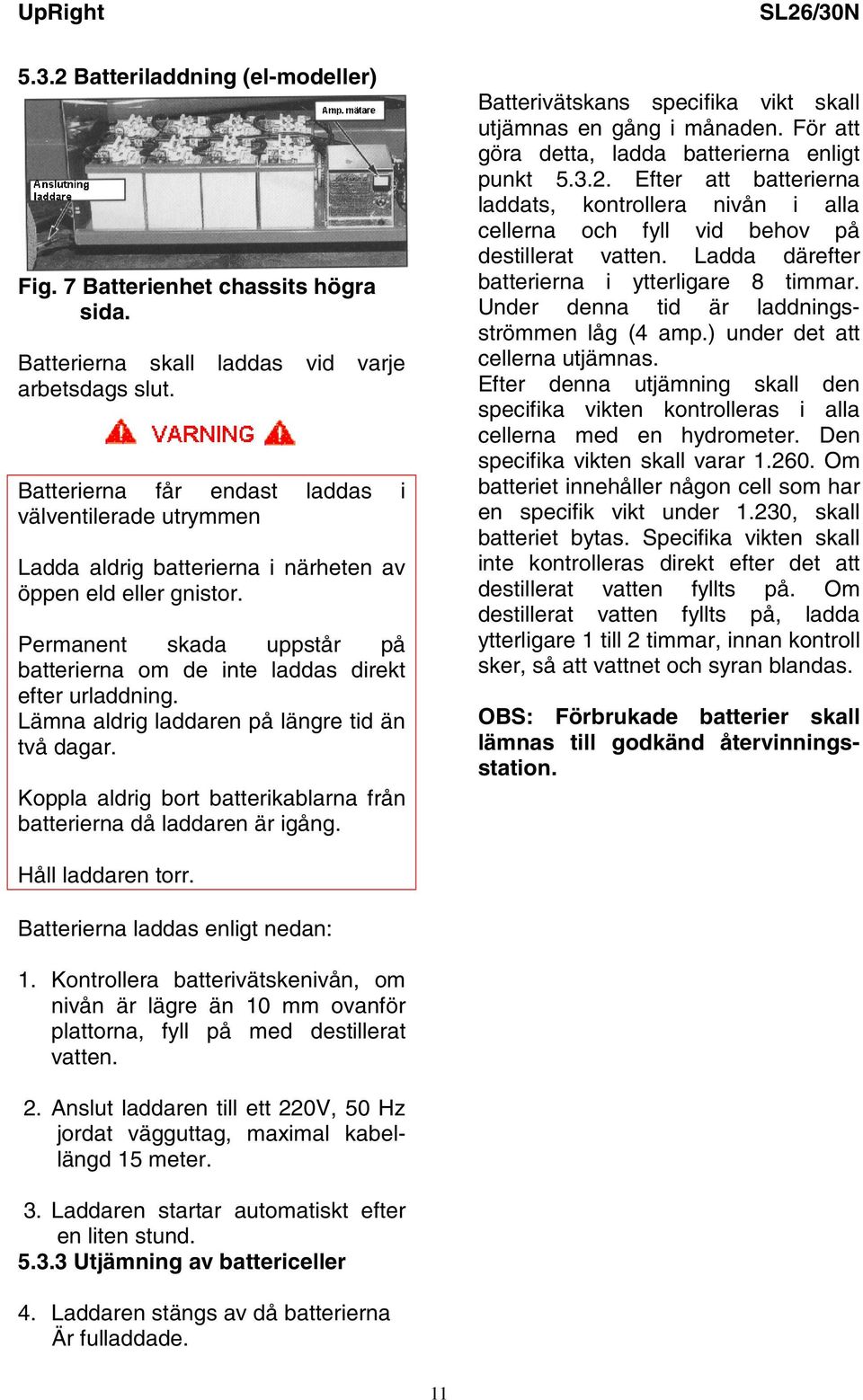

11 5.3.2 Batteriladdning (el-modeller) Fig. 7 Batterienhet chassits högra sida. Batterierna skall laddas vid varje arbetsdags slut. Batterierna får endast laddas i välventilerade utrymmen Ladda aldrig batterierna i närheten av öppen eld eller gnistor. Permanent skada uppstår på batterierna om de inte laddas direkt efter urladdning. Lämna aldrig laddaren på längre tid än två dagar. Koppla aldrig bort batterikablarna från batterierna då laddaren är igång. Batterivätskans specifika vikt skall utjämnas en gång i månaden. För att göra detta, ladda batterierna enligt punkt Efter att batterierna laddats, kontrollera nivån i alla cellerna och fyll vid behov på destillerat vatten. Ladda därefter batterierna i ytterligare 8 timmar. Under denna tid är laddningsströmmen låg (4 amp.) under det att cellerna utjämnas. Efter denna utjämning skall den specifika vikten kontrolleras i alla cellerna med en hydrometer. Den specifika vikten skall varar Om batteriet innehåller någon cell som har en specifik vikt under 1.230, skall batteriet bytas. Specifika vikten skall inte kontrolleras direkt efter det att destillerat vatten fyllts på. Om destillerat vatten fyllts på, ladda ytterligare 1 till 2 timmar, innan kontroll sker, så att vattnet och syran blandas. OBS: Förbrukade batterier skall lämnas till godkänd återvinningsstation. Håll laddaren torr. Batterierna laddas enligt nedan: 1. Kontrollera batterivätskenivån, om nivån är lägre än 10 mm ovanför plattorna, fyll på med destillerat vatten. 2. Anslut laddaren till ett 220V, 50 Hz jordat vägguttag, maximal kabellängd 15 meter. 3. Laddaren startar automatiskt efter en liten stund Utjämning av battericeller 4. Laddaren stängs av då batterierna Är fulladdade. 11

12 6. Service Använd följande tabell som en guide för regelbunden service. Inspektion och underhåll skall utföras av personal som är väl förtrogna med mekaniska och elektriska installationer. Läs i servicemanualen för kompletta serviceinstruktioner. Vänligen kopiera denna sida och använd den som en checklista. Komp. Åtgärd Intervall Mod OK Fel Reparerad Kontrollera batterivätskenivån Dagligen A Mät specifika vikten 30:e dag A Batteri Rengör utsidan 6:e mån A Kontrollera batterikablarnas kondition Dagligen A Ladda batterierna Dagligen E Rengör batterianslutningarna 6:e mån A Kont. nivå och kondition Dagligen D Motorolja Kontrollera avseende läckage Dagligen D Byt oljefilter 30:e dag D Kontrollera bränslenivån Dagligen D Bränslesystem Kontrollera avseende läckage Dagligen D Byt bränslefilter 6:e mån D Kontrollera luftfiltret Dagligen D Kontrollera nivån Dagligen A Hydraulolja Byt hydraulfilter 6:e mån A Byt hydraulolja 2 år A Kontrollera avseende läckage Dagligen A Hydraulsystem Kontrollera slanganslutningar 30:e dag A Kontrollera slangar avseende slitage 30:e dag A Nödsystem Öppna nödsänkningsventilen och kontrollera Dagligen A funktion Plattformens Kontrollera manöverbrytarnas funktion Dagligen A manöverpanel Manöverkabel Kontrollera kabeln avseende slitage eller Dagligen A skador Kontrollera bultarnas moment Dagligen A Plattform och Kontrollera svetsar avseende sprickor Dagligen A plattformsräcke Kontrollera plattformens kondition Dagligen A Kontrollera avseende skador Dagligen A Däck Kontrollera lufttryck (50 psi-b78 x 13 ST) Dagligen A Kontrollera hjulbultarna, moment 123Nm 30:e dag A Torka ren 30:e dag A Kontrollera avseende läckage 30:e dag A Hydraulpump Kontrollera anslutningar avseende läckage Dagligen A Kontrollera fastsättningsbultarnas moment 30:e dag A Kontrollera pumpkopplingen avseende slitage 1 år A Smörj splinsen på pumpen 6:e mån D Drivmotorer Kontrollera funktion och eventuellt läckage Dagligen A Kontrollera system och åtdragningsmoment 6:e mån A Styrsystem Smörj styrleder och styraxel 30:e dag A Kontrollera styrcylinder avseende läckage och 30:e dag A fastsättning Liftkonstruktion Kontrollera avseende sprickor Dagligen A Kontrollera alla leder avseende slitage 30:e dag A Kontrollera alla axlar avseende fastsättning 30:e dag A Kontrollera alla länkar avseende slitage 6:e mån A Kontrollera lyftarmarna avseende skevhet 6:e mån A Smörj länkaxlar 30: dag A Smörj länkväxlar 30: dag A 12

13 Komp. Åtgärd Intervall Mod OK Fel Reparerad Kontrollera slangar avseende slitage Dagligen A Chassi Kontrollera komponenternas fastsättning 6:e mån A Kontrollera svetsar avseende sprickor Dagligen A Kontrollera kolvstången avseende slitage 30:e dag A Kontrollera cylinderns infästningsaxlars bultar 30:e dag A avseende korrekt åtdragningsmoment Lyftcylinder Kontrollera ledaxlarnas låsringar 30: dag A Kontrollera tätningar avseende läckage 30:e dag A Kontrollera alla leder avseende slitage 30:e dag A Kontrollera att alla anslutningar är ordentligt 30: dag A dragna Hela maskinen Kontrollera och reparera eventuella Dagligen A kollisionsskador Kontrollera att alla bultar och muttrar är 3:e mån A dragna Kontrollera avseende rost - ta bort och måla 6:e mån A Smörj 30:e dag A Dekaler Kontrollera att alla dekaler är oskadade och Dagligen A läsbara, om inte byt. Hjullager Packa om hjullagren. (Byt hjullager och tätningar efter 2.000timmar) 2 år Förklaringar: Dagligen = Varje skift (varje dag) eller var 8:e timma 30:e dag = Varje månad (var 30:e dag eller var 50:e timma 3:e mån = Var 3:e månad eller var 125:e timma 6:e mån = Var 6:e månad eller var 250:e timma 1 år = Varje år eller var 500:e timma 2 år = Vartannat år eller var 1000:e timma OK = I ordning Fel = Skall repareras innan maskinen tas i bruk Reparerad = Ange reparationsdatum Rapport Datum: Ägare: Modell nr.: Serienummer: Reparatör Intervall: 13
