1 UpRight INSTRUKTIONSBOK AB-46 E Från serienummer 1000 och uppåt All personal skall noggrant läsa och förstå alla säkerhetsregler och manöverinstruktioner innan någon UpRight maskin underhålls eller manövreras. ZIP-UP SVENSKA AB Tel: Tel:

2 SÄKERHETSREGLER Elfara Tippfara Kollisionsrisk Fallrisk Arbeta aldrig med maskinen närmare högspänningsledningar än 3,1 meter. Denna maskin är inte ISOLERAD Manövrera aldrig maskinen eller kör med upphöjd bom på annat än jämnt fast underlag. Manövrera aldrig maskinen innan Du kontrollerat att det är fritt från hinder eller andra faror över maskinen. Klättra, sitt eller stå aldrig på plattformsräcket. All personal på plattformen skall bära säkerhetssele, fastsatt i öglan på plattformen. Endast en sele per ögla.. Överskrid aldrig den av tillverkaren angivna max. lasten 225Kg /2 personer. Överskrid aldrig max sidobelastning 200 N per person. Manövrera aldrig maskinen om ljudnivån överstiger 80 db. Fördela lasten jämnt på plattformen. Kontrollera alltid arbetsplatsen innan manövrering med avseende på potentiella faror såsom: hål, kanter, ojämnheter eller annat och undvik dessa. Manövrera maskinen endast om underlaget håller för den belastning som hjulen utgör. Manövrera aldrig maskinen med uppkörd bom om det blåser mer än 12.5 m/sek. Vid nödsituation tryck in nödstoppsknappen för att stoppa alla rörelser. Stäng alltid plattformsgrinden efter att Du klivit upp på plattformen. Kliv aldrig upp eller ned från plattformen då den är uppkörd. Försök aldrig att öka maskinens arbetshöjd genom att placera stege eller ställning på plattformen, arbeta alltid från plattformsgolvet. Klättra aldrig ned från plattformen då den är uppkörd. Kontrollera maskinen noggrant med avseende på: sprickor i svetsar, lösa detaljer, hydraulläckage, skadade manöverkablar, lösa elanslutningar och hjulbultar innan den manövreras. Kontrollera noggrant att alla dekaler och skyltar är på plats och läsbara innan manövrering. Använd aldrig en maskin som är felaktig innan den reparerats. Om larmet ljuder då bommen är uppkörd, STOPPA, teleskopera försiktigt in bommen och sänk ned plattformen utan att svänga. Flytta maskinen till fast, jämnt underlag. Ha aldrig last hängande utanför plattformen eller använd maskinen som lyftkran. Modifiera eller ändra aldrig säkerhetssystemen utan tillverkarens skriftliga medgivande. Ladda aldrig batterierna nära öppen eld eller då det finns risk för gnistbildning. Batterier som laddas avger explosiva gaser. Byt aldrig komponenter eller delar till andra än UpRight originaldelar utan tillverkarens skriftliga medgivande. Bogsera aldrig maskinen. Transportera den med truck eller lastbil. Efter arbetets slut, säkra maskinen mot obehörig användning genom att sätta båda nyckelbrytarna i läge AV och tag bort nycklarna. 2

3 Introduktion Denna instruktionsbok gäller för eldrivna bomliftar modell AB-46. Instruktionsboken skall alltid förvaras på maskinen. Kontroll och säkerhetsinspektion innan körning Läs noggrant, förstå och följ alla säkerhetsregler, dekaler och manöverinstruktioner. Utför därefter följande kontroller dagligen innan maskinen tas i bruk. Utför en komplett visuell inspektion av hela maskinen innan manövrering sker. Kontrollera följande: 1. Öppna alla luckor och kontrollera hydraulkomponenter / slangar avseende skador eller läckage. Kontrollera elektriska komponenter / kablar avseende skador eller lösa anslutningar. 2. Kontrollera chassi, axlar, nav, fälgar och styrlänkar avseende skador, deformation, lösa eller saknade delar och spruckna svetsar. 3. Kontrollera däcken avseende skador, punktering och lufttryck (om maskinen är utrustad med luftfyllda däck); trycket i däcken skall vara 75 psi. 4. Kontrollera alla slangar och kablar avseende slitage. 5. Kontrollera bommen avseende skador, deformation, lösa eller saknade delar och spruckna svetsar. 6. Kontrollera plattformen och skyddsräcket avseende skador, deformation, lösa eller saknade delar och spruckna svetsar. Se till att plattformsgrinden fungerar riktigt och låser säkert. 7. Kontrollera hydrauloljenivån med helt nedsänkt plattform. 8. Kontrollera batterivätskenivån (se batteriunderhåll sid. 10). Använd aldrig en maskin som är skadad eller felaktig innan den reparerats. Funktionstest OBS: Referera till figurer 1 och 2 för plattformens och chassits manöverkontroller. 1. Innan följande tester utförs, kontrollera noggrant området runt och över maskinen avseende hinder, hål, kanter och byggavfall. 2. Sätt nyckelbrytaren i läge CHASSI och drag ut nödstoppsknapparna på plattformens- och chassits manöverpanel. 3. Tryck in nödstopsknappen på chassits manöverpanel och manövrera någon funktion från chassits manöverpanel, funktionen skall INTE gå att aktivera. Upprepa med nödstoppsknappen på plattformens manöverpanel och aktivera någon funktion från chassits manöverpanel, funktionen skall INTE gå att aktivera. Drag ut båda nödstoppsknapparna. 4. Manövrera samtliga manöverbrytare för att höja / sänka, teleskopera ut / in, svänga vänster / höger och kontrollera att alla rörelser fungerar mjukt. 5. Sätt nyckelbrytaren i läge PLATT- FORM. 6. Aktivera, utan att trampa ned fotpedalen, manöverspaken för körning, maskinens skall inte gå att köra. 7. Trampa ned fotpedalen och aktivera manöverspaken för körning först framåt, därefter bakåt. Kontrollera att proportionaliteten fungerar riktigt och att bromsarna ansätts direkt manöverspaken återförs till neutralläge. 8. Under det att fotbrytaren hålls nedtryckt, manövrera styrningen åt höger och åt vänster. Kontrollera att det styrande hjulparet svänger riktigt. 9. Under det att fotbrytaren hålls nedtryckt, vrid på vredet för funktionshastighet till önskad inställning och manövrera bommens funktioner. Kontrollera att bommens rörelser är mjuka och att överbom, jibb, sväng, plattformsnivellering och plattformsrotationen fungerar proportionellt i 3

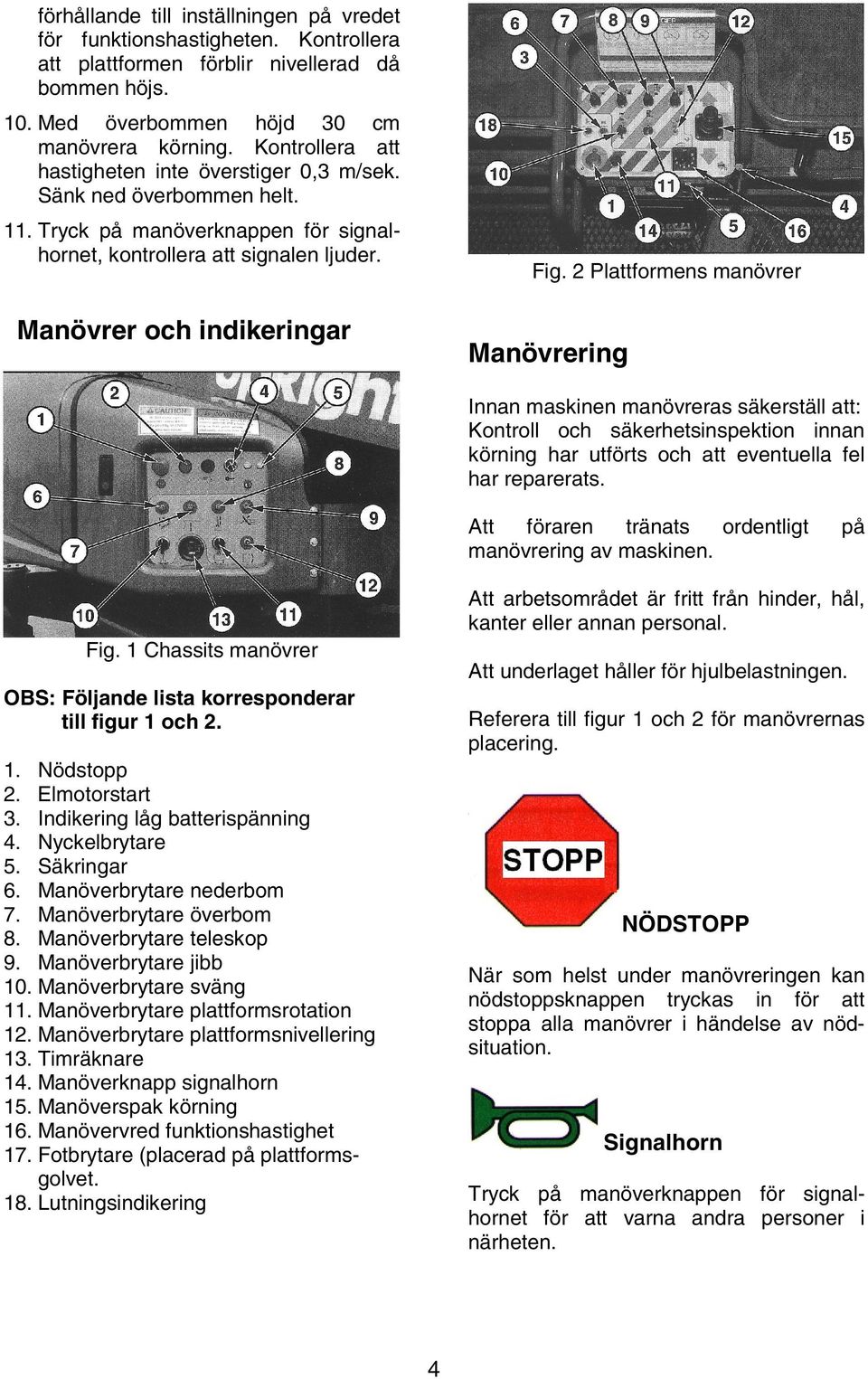

4 förhållande till inställningen på vredet för funktionshastigheten. Kontrollera att plattformen förblir nivellerad då bommen höjs. 10. Med överbommen höjd 30 cm manövrera körning. Kontrollera att hastigheten inte överstiger 0,3 m/sek. Sänk ned överbommen helt. 11. Tryck på manöverknappen för signalhornet, kontrollera att signalen ljuder. Fig. 2 Plattformens manövrer Manövrer och indikeringar Manövrering Innan maskinen manövreras säkerställ att: Kontroll och säkerhetsinspektion innan körning har utförts och att eventuella fel har reparerats. Att föraren tränats ordentligt manövrering av maskinen. på Att arbetsområdet är fritt från hinder, hål, kanter eller annan personal. Fig. 1 Chassits manövrer Att underlaget håller för hjulbelastningen. OBS: Följande lista korresponderar till figur 1 och 2. Referera till figur 1 och 2 för manövrernas placering. 1. Nödstopp 2. Elmotorstart 3. Indikering låg batterispänning 4. Nyckelbrytare 5. Säkringar 6. Manöverbrytare nederbom 7. Manöverbrytare överbom 8. Manöverbrytare teleskop 9. Manöverbrytare jibb 10. Manöverbrytare sväng 11. Manöverbrytare plattformsrotation 12. Manöverbrytare plattformsnivellering 13. Timräknare 14. Manöverknapp signalhorn 15. Manöverspak körning 16. Manövervred funktionshastighet 17. Fotbrytare (placerad på plattformsgolvet. 18. Lutningsindikering NÖDSTOPP När som helst under manövreringen kan nödstoppsknappen tryckas in för att stoppa alla manövrer i händelse av nödsituation. Signalhorn Tryck på manöverknappen för signalhornet för att varna andra personer i närheten. 4

5 Med höjd bom Bär alltid säkerhetssele, fastsatt i sin ögla vid körning eller höjning av plattformen (se fig. 3). Endast en säkerhetssele per ögla. Körning med höjd bom är endast tillåtet på fast jämnt underlag. Vid körning med höjd bom är maskinens max hastighet 0,3 m/sek. Styrning Fig. 3 Fästögla för säkerhetssele 1. Under det att fotpedalen trycks ned, tryck på tumbrytarens högra del för att styra åt höger och på dess vänstra del för att styra åt vänster. Tumbrytaren är placerad på toppen av manöverspaken för körning. OBS: Styrningen är inte självcentrerande. Hjulen måste styras tillbaka för färd rakt fram. Placering av plattformen Körning Med nedsänkt bom 1. Sätt nyckelbrytaren i läge PLATT- FORM och drag ut nödstoppsbrytaren på chassits manöverpanel. 2. Kliv upp på plattformen, stäng plattformsgrinden och se till att den är säkert stängd. 3. Kontrollera att området runt och över maskinen är fritt från hinder, hål, kanter och personal och att underlaget håller för hjulens belastning. 4. Tryck ned fotbrytaren och för manöverspaken framåt för att köra framåt och bakåt för att köra bakåt. OBS: Då bommen är svängd framåt (de styrande hjulen är bakåt) blir kör- och styrriktning omkastad. Observera de färgade pilarna på plattformens manöverpanel och på chassit. De visar körriktningen då manöverspaken aktiveras. För att placera plattformen så nära arbetsstället som möjligt krävs planering. Först måste arbetsplatsen undersökas för att hitta ett lämpligt ställe att placera maskinen på. Detta skall vara ett ställe med jämnt fast underlag så nära arbetsstället som möjligt. Tag med alla hinder på marken och över maskinen i beräkningen och undvik dem. Så snart maskinen är placerad på fast jämnt underlag så nära arbetsstället dom möjligt, följ instruktionerna på följande sidor för att placera plattformen så nära arbetsstället som möjligt. Kontrollera alltid innan manövrering området runt och över maskinen avseende hinder eller elledningar. Manövrering av flera rörelser samtidigt. På UpRight AB-46 kan flera rörelser manövreras samtidigt. Detta betyder att två funktioner samtidigt kan manövreras med full hastighet. Överdelen kan svängas samtidigt som maskinen körs för att kunna svänga i trånga utrymmen. Övriga bomfunktioner kan dock inte manövreras samtidigt som maskinen körs. 5

6 Manövrering från nedre manöverkontrollerna. Manöverhastigheten på alla bomfunktioner är fast. 1. Sätt nyckelbrytaren på chassits manöverkontroller i läge CHASSI. 2. Aktivera bommens manöverbrytare för att placera plattformen i önskat läge. med låg hastighet; hastigheten kan varieras under det att funktionen är aktiverad. 2. Tryck ned fotbrytaren, för manöverbrytaren motsols för att svänga åt vänster, medsols för att svänga år höger. Så snart manöverbrytaren släpps, stoppar rörelsen. Kontrollera noggrant att inga hinder finns i vägen innan svängrörelse utförs. Nivellering av plattformen Manövrera INTE maskinen om inte plattformen förblir nivellerad då bommen höjs. OBS: Plattformen kan bara nivelleras manuellt då bommen är helt nedsänkt och skall bara utföras för att kalibrera det automatiska nivelleringssystemet. 1. Sätt vredet för funktionshastighet i önskat läge. Rotera medsols för att öka hastigheten och motsols för att minska. Om du är osäker vilken hastighet du skall starta med, börja med låg hastighet; hastigheten kan varieras under det att funktionen är aktiverad. 2. Tryck ned fotbrytaren, för manöverbrytaren för plattformsnivellering framåt för att höja plattformen, och bakåt för att sänka plattformen. Släpp manöverbrytaren för att stoppa rörelsen. Manövrering av nederbommen 1. Tryck ned fotbrytaren, för manöverspaken framåt för att höja och bakåt för att sänka. Så snart manöverspaken släpps, stoppar rörelsen. Manöverhastigheten är konstant och påverkas inte av vredet för funktionshastighet. Manövrering av överbommen 1. Sätt vredet för funktionshastighet i önskat läge. Rotera medsols för att öka hastigheten och motsols för att minska. Om du är osäker vilken hastighet du skall starta med, börja med låg hastighet; hastigheten kan varieras under det att funktionen är aktiverad. 2. Tryck ned fotbrytaren och aktivera manöverbrytaren för överbommen framåt för att höja och bakåt för att sänka. Så snart manöverbrytaren släpps, stoppar rörelsen. Sväng 1. Sätt vredet för funktionshastighet i önskat läge. Rotera medsols för att öka hastigheten och motsols för att minska. Om du är osäker vilken hastighet du skall starta med, börja 6

7 höger. Så snart manöverbrytaren släpps, stoppar rörelsen. NÖDMANÖVRERING Teleskopering av överbommen 1. Tryck ned fotbrytaren, för manöverbrytaren bakåt för att teleskopera ut bommen och framåt för att teleskopera in bommen. Rörelsen stoppar så snart manöverspaken återförs till neutralläge. Manöverhastigheten är konstant och påverkas inte av vredet för funktionshastighet. Manövrering av jibben 1. Sätt vredet för funktionshastighet i önskat läge. Rotera medsols för att öka hastigheten och motsols för att minska. Om du är osäker vilken hastighet du skall starta med, börja med låg hastighet; hastigheten kan varieras under det att funktionen är aktiverad. 2. Tryck ned fotbrytaren, för manöverbrytaren framåt för att höja jibben och bakåt för att sänka den. Rörelsen stoppar då manöverbrytaren återförs till neutralläge. Plattformsrotation I en nödsituation, kan plattformen sänkas ned enligt följande. Klättra ALDRIG nedför bommen om manövreringen inte fungerar, be någon på marken att sänka bommen manuellt. Sänkning av bommen 1. Öppna luckan över hydraulkomponenterna. (På motsatt sida som chassits manöverkontroller). 2. Tag loss hållaren från handpumpens handtag och drag ut handtaget. 3. Aktivera knappen för önskad ventil (se fig. 4). Tryck in för att sänka / teleskopera ut, drag ut för att höja / teleskopera in. 4. Under det att knappen hålls i läge, pumpa till dess att vald funktion är nedsänkt / inteleskoperad. 5. Upprepa med övriga ventiler tills maskinen är helt nedkörd. Svängning 1. Tag en 7/8 inch hylsa med spärrnyckel 2. Sätt hylsan på axeln från svängväxellådan. 3. Vrid medsols för att svänga vänster och motsols för att svänga höger. 1. Sätt vredet för funktionshastighet i önskat läge. Rotera medsols för att öka hastigheten och motsols för att minska. Om du är osäker vilken hastighet du skall starta med, börja med låg hastighet; hastigheten kan varieras under det att funktionen är aktiverad. 2. Tryck ned fotbrytaren och för manöverbrytaren motsols för att rotera åt vänster och medsols för att rotera åt 7 Fig. 4 Nödmanövrering

8 2. Parkera maskinen på slätt underlag, helt under tak, säkra maskinen mot obehörig användning. 3. Sätt nyckelbrytaren i läge AV och tag bort nyckeln. BATTERILADDNING Se underhåll, sid. 9 Fig. 5 Manuell sväng NÖDBOGSERING Följande skall endast utföras då det inte går att köra maskinen på normalt sätt och det är nödvändigt att flytta den eller vinscha upp den på en lastbil. Batterierna skall vara anslutna så att det går att frigöra bromsarna. 1. Se till att plattformen är helt nedsänkt och placerad över maskinens bakre del. 2. Fäst en tillräckligt stark vajer eller kedja i de främre eller bakre bogseröglorna. 3. Vrid nyckeln till läget för frigöring av parkeringsbroms. Larmet ljuder 4. Tryck in manöverknappen för elmotorn och håll den intryckt under 2 sekunder, släpp den därefter. 5. Efter att maskinen flyttats, sätt nyckelbrytaren i läge AV och tag bort nyckeln för att förhindra obehörig användning av maskinen. TRANSPORT Med lyftkran Stå aldrig under hängande last. Kontrollera specifikationerna på sista sidan och kontrollera att lyftutrustningen har en kapacitet överstigande maskinens totala vikt. 1. Se till att bommen är helt nedsänkt och inteleskoperad. 2. Koppla lyftutrustningen i lyftöglorna på maskinen. Se till att lyftutrustningen är justerad så att maskinen hänger horisontellt. Med lastbil eller flakväxlare 1. Kontrollera att bommen är helt nedsänkt och inteleskoperad. 2. Kör upp maskinen på lastbilsflaket. 3. Vid vinschning, följ instruktionerna för nödbogsering. Fäst en tillräckligt stark vajer i de främre surrningsöglorna. Bogsera inte maskinen fortare än 5 km/tim. Högre hastighet skadar drivkomponenterna och då gäller inte garantin. EFTER ARBETSDAGENS SLUT 1. Se till att plattformen är helt nedsänkt. 8 Vinscha inte maskinen fortare än 5 km/tim 4. Efter att vinschningen är avslutad, se till att bromsarna är inkopplade. 5. Lastsäkra maskinen med kedjor eller spännband av tillräcklig kapacitet (se specifikationerna på sista sidan) i maskinens surrningsöglor (se fig. 6). 6. Placera ett träblock (19cm x 10cm x 71cm) under plattformens stödfästen (fig. 6).

9 7. Fäst spännband under plattformen, över stödfästena. (Fig. 6) Spänn inte för mycket. Höjning av bommen då maskinen står på transportfordon är förbjudet. Fig. 6. Lastsäkring av maskinen UNDERHÅLL DÄCK Valet av däck kan påverka maskinens stabilitet. Använd endast däck levererade av UpRight eller av tillverkaren skriftligt godkända däck. BATTERILADDNING Risk för explosiv gas. Rök inte, ha inte öppen eld eller gnistor nära batterier. Bär alltid skyddsglasögon då underhåll utförs på batterier. Batterisyra är starkt frätande. Skölj bort eventuell spilld syra med rent vatten. Byt alltid till UpRights originalbatterier som väger 28 kg styck. Ladda batterierna enligt följande: 1. Kontrollera batterivätskenivån, om nivån är lägre än 10 mm över plattorna, fyll på med rent destillerat vatten. 2. Kontrollera att laddaren är inställd på rätt spänning. 3. Anslut förlängningskabeln (minst 1.5 mm 2 ) och max. 15 meter lång i ett jordat uttag med rätt spänning och frekvens. 4. Laddaren startar automatiskt 5. Då batterierna är fulladdade, stänger laddaren av automatiskt. 9

10 Fig. 7: Batteriladdare Fig. 8 Batterier (båda sidor) BATTERIUNDERHÅLL Kontrollera batterivätskenivån dagligen, speciellt vid varm väderlek. Om nivån är lägre än 10 mm över plattorna, fyll på med destillerat vatten. Använd INTE kranvatten, det förkortar batteriernas livslängd. Håll batteripolerna och batterierna rena. OBS: Förbrukade batterier skall lämnas till godkänd återvinningsstation. HYDRAULOLJA 1. Kontrollera oljenivån på synglaset inne i motorrummet på högra sidan med helt indragen och nedsänkt bom. Fig. 9. Påfyllning /luftare hydraultank Synglas oljenivå 2. Fyll vid behov på med ren hydraulolja (ISO 46). 3. Lyft på locket på chassits högra sida. (Se fig. 8). 4. Öppna locket/luftaren för att fylla på hydraulolja. 5. Sätt tillbaka locket/luftaren. SMÖRJNING Se servicemanualen för smörjschema och riktlinjer. 10

11 UNDERHÅLLSINTERVALLER Använd följande tabell som en guide för underhåll. Inspektion och underhåll skall utföras av personer som tränats och som är kunniga med mekaniska och elektriska anordningar. Se i servicemanualen för kompletta serviceinstruktioner. Vänligen kopiera denna sida och använd den som underlag vid inspektion och underhåll. Förklaringar Intervall = Varje dag eller var 8:e driftstimma. = Varje månad eller var 50:e driftstimma 3M = Var 3:e månad eller var 125:e driftstimma 6M = Var 6:e månad eller var 250:e driftstimma 1Y = En gång per år eller var 500 driftstimma 2Y = Vartannat år eller var 1000:e driftstimma Komponent Inspektion eller underhåll Y = OK/Godkänd N = Ej OK/Inte godkänd R = Reparerad/Godkänd Intervall Y N R Kontroll av vätskenivå Batterisystem Kontrollera specifika vikten Rengöring av utsida 3M Kontrollera batterikablarnas kondition Rengöring av poler 3M Kontrollera oljenivå Hydraulolja Byte av filter 6M Byte av hydraulolja (klass ISO 46) 2Y Hydraulsystem Kontrollera avseende läckage Kontroll av slangkopplingar Kontroll av slangar avseende utvändigt slitage Nödsystem Kontrollera funktionen på pumpen för bromsfrigöring Manövrer Kontrollera funktionen av samtliga manövrer Manöverkabel Kontrollera kabeln utvändigt avseende slitage, eller andra fel. Kontrollera att alla bultar är fastdragna Plattform Kontrollera alla svetsar avseende sprickbildning golv och Kontrollera plattformens kondition skyddsräcke Kontrollera fästpunkterna kondition Kontrollera att instruktionsboken finns på plats Däck Kontrollera avseende skador Kontrollera lufttryck 75psi Kontrollera hjulbultarnas åtdragningsmoment 123Nm Torka ren Hydraulpump Kontrollera avseende läckage Kontrollera slangkopplingar avseende läckage Kontrollera pumpen fästbultar avseende åtdragning Styrsystem Kontrollera fastsättning avseende moment 6M Smörj alla leder Kontrollera styrcylinder avseende läckage Kontrollera länksystem avseende slitage Kontrollera avseende lösa eller saknade hållare Elektriskt Kontrollera drivmotorerna avseende funktion Drivsystem Kontrollera kablar, kontaktorer och anslutningar Kontrollera avseende sprickbildning Bommar Kontrollera leder och axlar avseende slitage Kontrollera axlarnas låsbultar avseende moment 11

12 Kontrollera avseende deformation Komponent Inspektion eller underhåll Kontrollera slangar avseende slitage och kondition Chassi Kontrollera komponenternas fastsättning Kontrollera svetsar avseende sprickbildning Överdel Kontrollera kuggkransen avseende smörjning och slitage Smörj vinkelväxelns lager Smörj kuggkransen (fett av typen MoS 2 ) Navreduktioner Kontrollera oljenivå Kontrollera avseende läckage Oljebyte efter inkörning Oljebyte (SAE 90) Kontrollera kolvstängerna avseende slitage Kontrollera låsbultar avseende fastdragning Lyftcylindrar Kontrollera packningar avseende läckage Kontrollera ledpunkter avseende slitage Kontrollera fastsättning Hela maskinen Kontrollera och reparera eventuella kollisionsskador Kontrollera att alla fastsättningar är åtdragna Kontrollera avseende rost, tag loss och måla Smörj Dekaler Kontrollera att alla dekaler är på plats och är läsbara byt vid behov Intervall Y N R 6M 150 tim/3m 150 tim/3m 250 tim/6m 50 tim/ 2000tim/2Y 3M 3M Servicerapport Datum: Ägare: Modell nr.: Serienummer: Service utförd av: Service intervall: 12

13 Specifikationer Detalj Specifikation Detalj Specifikation Höjd Dimensioner hopfälld Max arbetshöjd 16 m Plattformsstorlek 176 cm x 99 cm Max plattformshöjd 14 m Höjd skyddsräcke 111 cm Insteg plattform 23 cm Sparklist 15 cm Höjd upp och över 7.62 m Max plattformslast 226 kg Max körbar höjd 8 m Max antal personer 2 Horisontal räckvidd 7,46 m Vikt 6486 kg Sväng 360 kont. Total höjd 1.98 m Plattformsrotation 160 Total längd 5.43 m Motviktsradie Ingen Total bredd 1.6 m Jibblängd 1.52 m Hjulbas 1.85 m Rörelseområde jibb 140 Spårvidd 1.5 m Invändig svängradie 61 cm Markfrigång 15 cm Utvändig svängradie 3 m Kraftkälla Åtta 6V, 350 AH batterier Körhastighet (nedsänkt) 5.64 km/tim Systemspänning 48VDC Körhastighet (uppkörd) 1 km/tim Max. hydraultryck 165 bar Backtagningsförmåga 30% Manövrer Elektriska, proportionella Däck 9.5x lagers Specifikationerna kan ändras utan föregående varning. Referera till servicemanualen för komplett information om delar och service. 13
