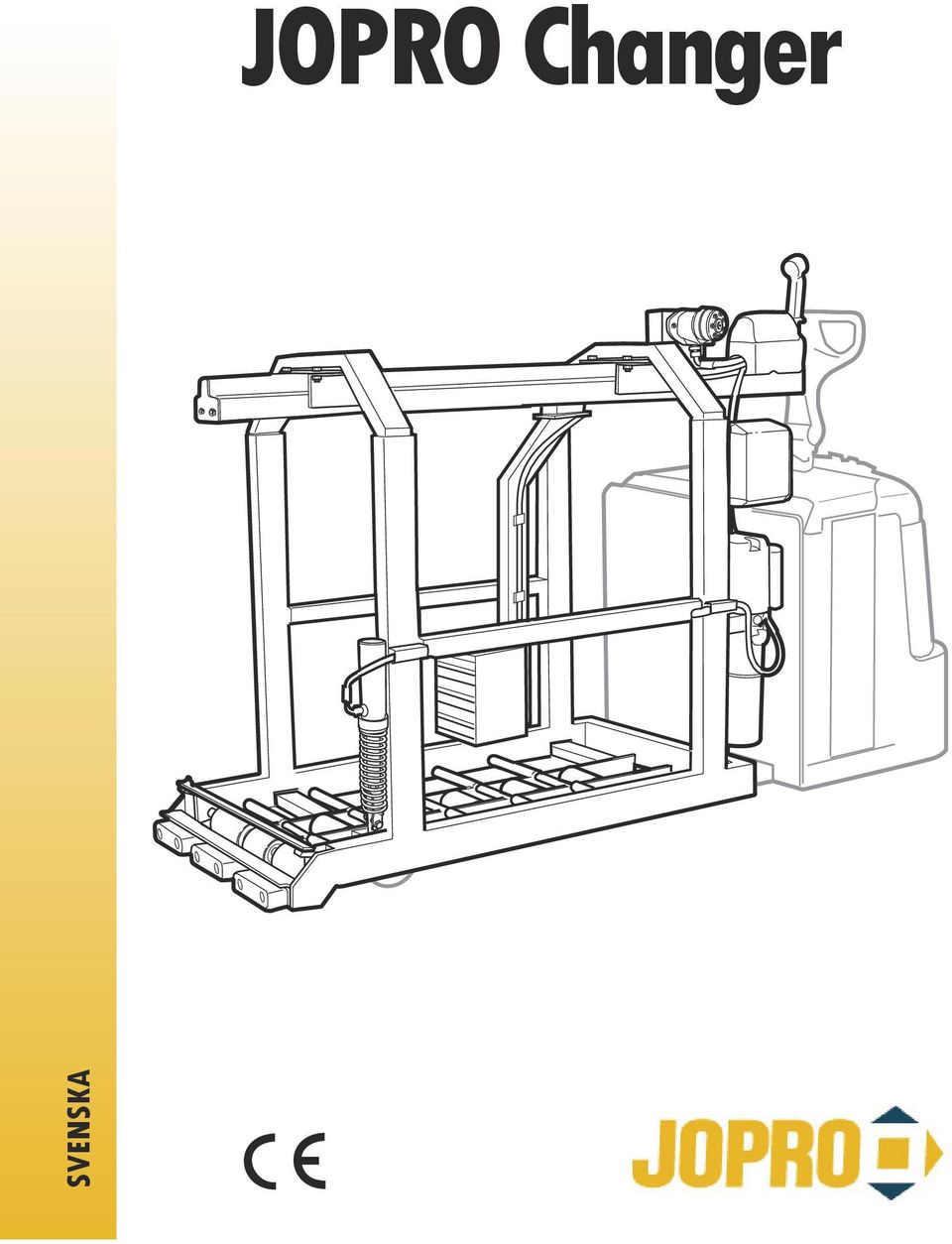

SVENSKA. JOPRO Changer

Transkript

1 SVENSKA JOPRO Changer

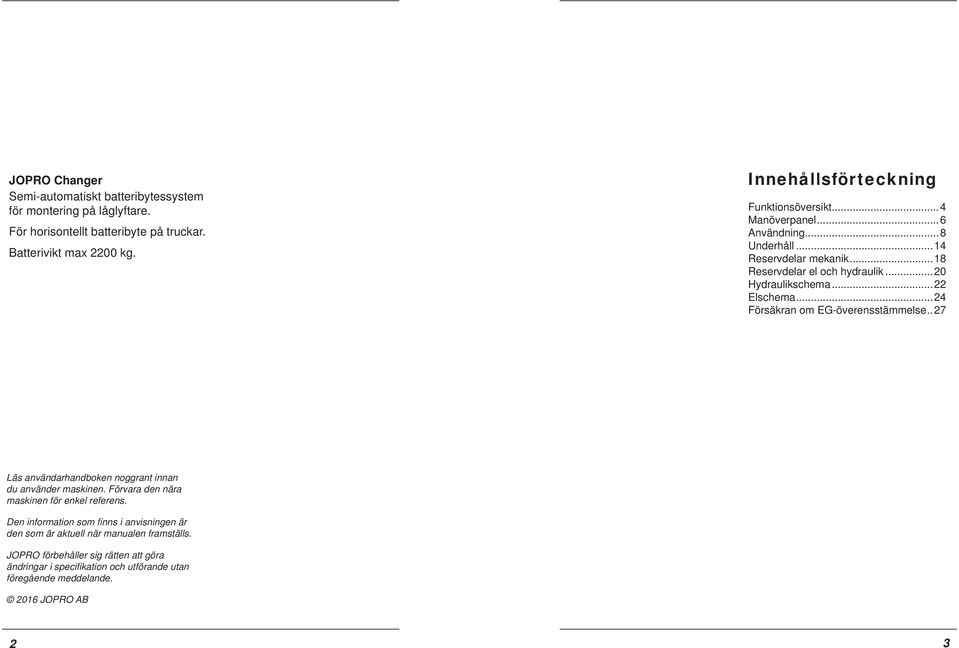

2 JOPRO Changer Semi-automatiskt batteribytessystem för montering på låglyftare. För horisontellt batteribyte på truckar. Batterivikt max 2200 kg. Innehållsförteckning Funktionsöversikt...4 Manöverpanel...6 Användning...8 Underhåll...14 Reservdelar mekanik...18 Reservdelar el och hydraulik...20 Hydraulikschema...22 Elschema...24 Försäkran om EG-överensstämmelse.. 27 Läs användarhandboken noggrant innan du använder maskinen. Förvara den nära maskinen för enkel referens. Den information som finns i anvisningen är den som är aktuell när manualen framställs. JOPRO förbehåller sig rätten att göra ändringar i specifi kation och utförande utan föregående meddelande JOPRO AB 2 3

3 Funktionsöversikt Elektromagnet-skena Hydraulmotor Manöverspak Styr JOPRO Changer:s rörelser och funktioner. Kedjesträckare Sträcker kedjan som driver elektromagnetarmen. Elektronikbox Batteristopp Säkrar batteriet under transport. Hydraulaggregat Gummidämpare Dämpar anslaget mot truck och laddningsbord. Fjädercylinder Höjer och sänker frontlåset. Elektromagnet Greppar och håller batteriet vid in- och utförsel. 4 5

4 Manöverpanel Elektromagneten rör sig framåt. Batteristoppet sänks. Elektromagneten aktiveras och avger ett starkt magnetfält med stor greppkraft. Om elektromagneten glöms i aktiverat läge stänger den av sig själv efter 10 minuter. 6 7

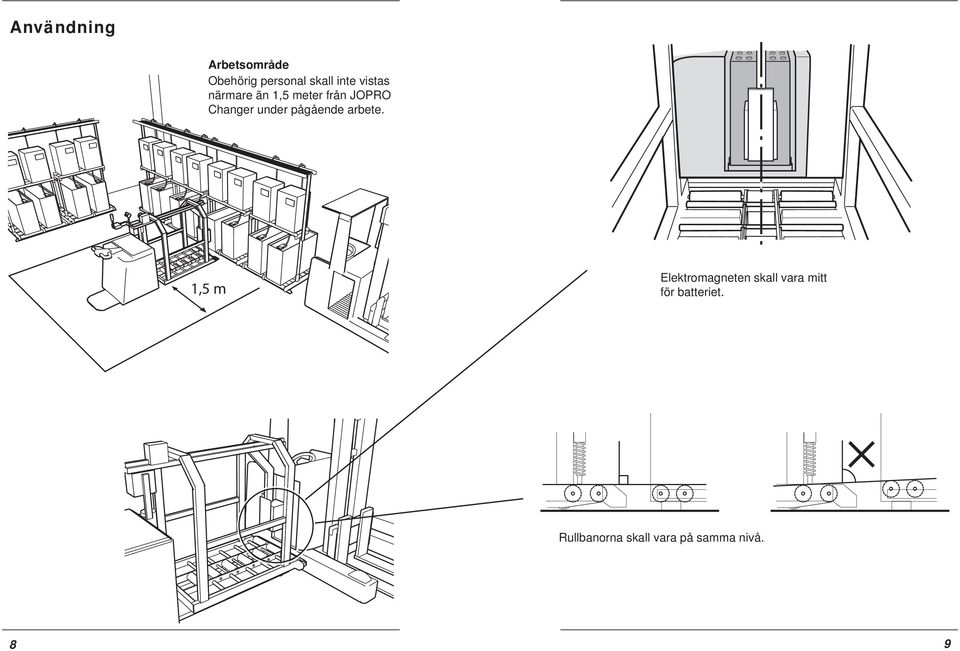

5 Användning Arbetsområde Obehörig personal skall inte vistas närmare än 1,5 meter från JOPRO Changer under pågående arbete. 1,5 m Elektromagneten skall vara mitt för batteriet. Rullbanorna skall vara på samma nivå. 8 9

6 Kör batteriet så långt in som möjligt. Slå på elektromagneten när den ligger an mot batteriet. Kontrollera att batteristoppet gått upp och förfl yttningen till laddningsbordet kan ske säkert. Elektromagnet Elektromagneten alstrar ett mycket starkt magnetfält. Se till att inga lösa metallföremål fi nns inom en meters radie från elektromagneten när den aktiveras

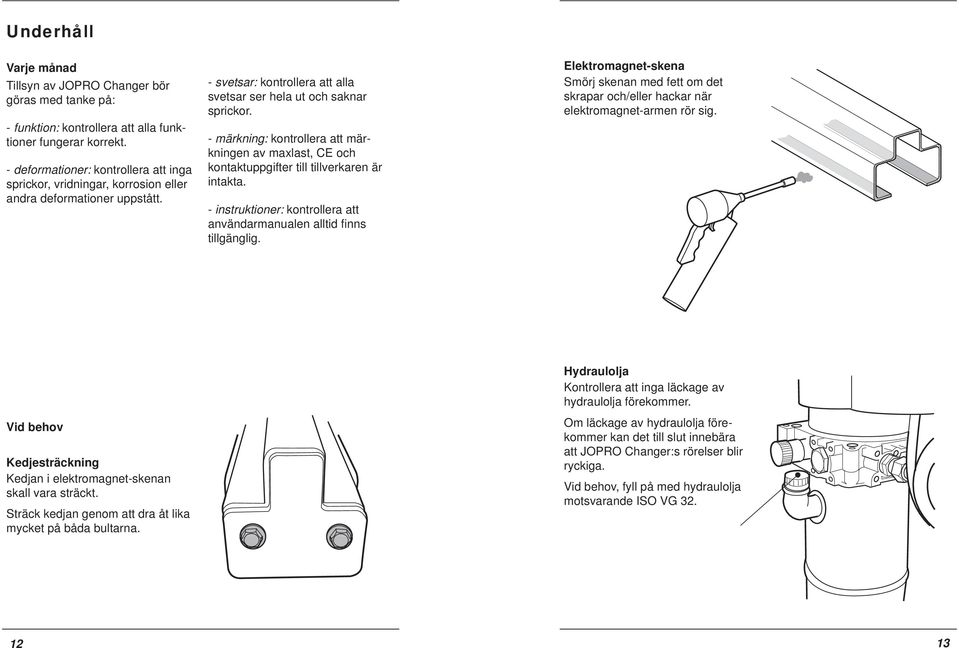

7 Underhåll Varje månad Tillsyn av JOPRO Changer bör göras med tanke på: - funktion: kontrollera att alla funktioner fungerar korrekt. - deformationer: kontrollera att inga sprickor, vridningar, korrosion eller andra deformationer uppstått. - svetsar: kontrollera att alla svetsar ser hela ut och saknar sprickor. - märkning: kontrollera att märkningen av maxlast, CE och kontaktuppgifter till tillverkaren är intakta. - instruktioner: kontrollera att användarmanualen alltid fi nns tillgänglig. Elektromagnet-skena Smörj skenan med fett om det skrapar och/eller hackar när elektromagnet-armen rör sig. Vid behov Kedjesträckning Kedjan i elektromagnet-skenan skall vara sträckt. Sträck kedjan genom att dra åt lika mycket på båda bultarna. Hydraulolja Kontrollera att inga läckage av hydraulolja förekommer. Om läckage av hydraulolja förekommer kan det till slut innebära att JOPRO Changer:s rörelser blir ryckiga. Vid behov, fyll på med hydraulolja motsvarande ISO VG

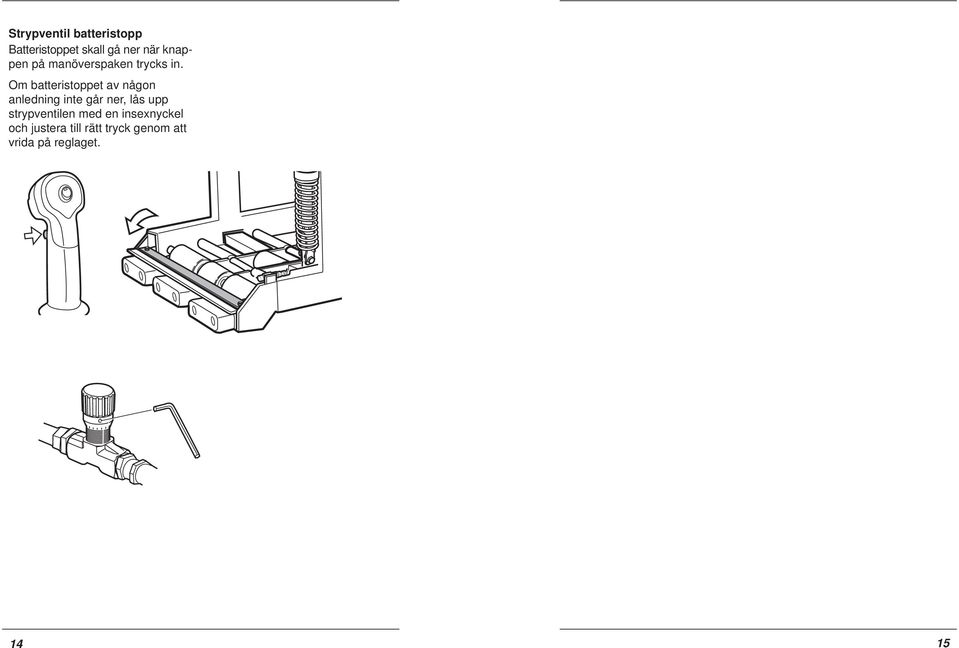

8 Strypventil batteristopp Batteristoppet skall gå ner när knappen på manöverspaken trycks in. Om batteristoppet av någon anledning inte går ner, lås upp strypventilen med en insexnyckel och justera till rätt tryck genom att vrida på reglaget

9 Reservdelar JOPRO Changer Mekanik L 1 L Ange L1 vid beställning Ange L2 vid beställning 16 17

10 Reservdelar JOPRO Changer El och hydraulik

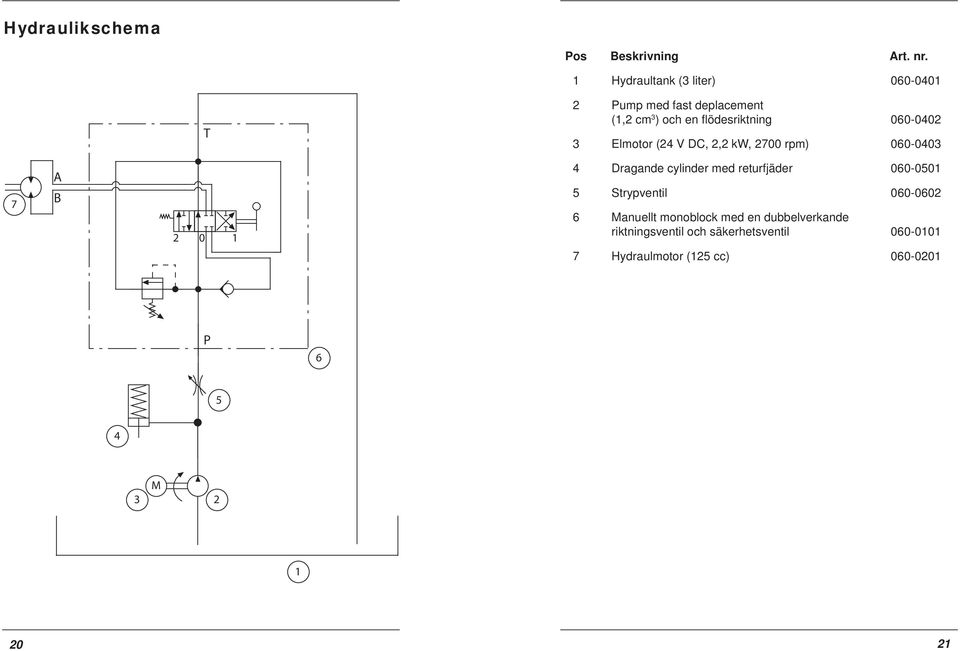

11 Hydraulikschema Pos Beskrivning Art. nr. 1 Hydraultank (3 liter) T 2 Pump med fast deplacement (1,2 cm 3 ) och en fl ödesriktning Elmotor (24 V DC, 2,2 kw, 2700 rpm) A B Dragande cylinder med returfjäder Strypventil Manuellt monoblock med en dubbelverkande riktningsventil och säkerhetsventil Hydraulmotor (125 cc) P M

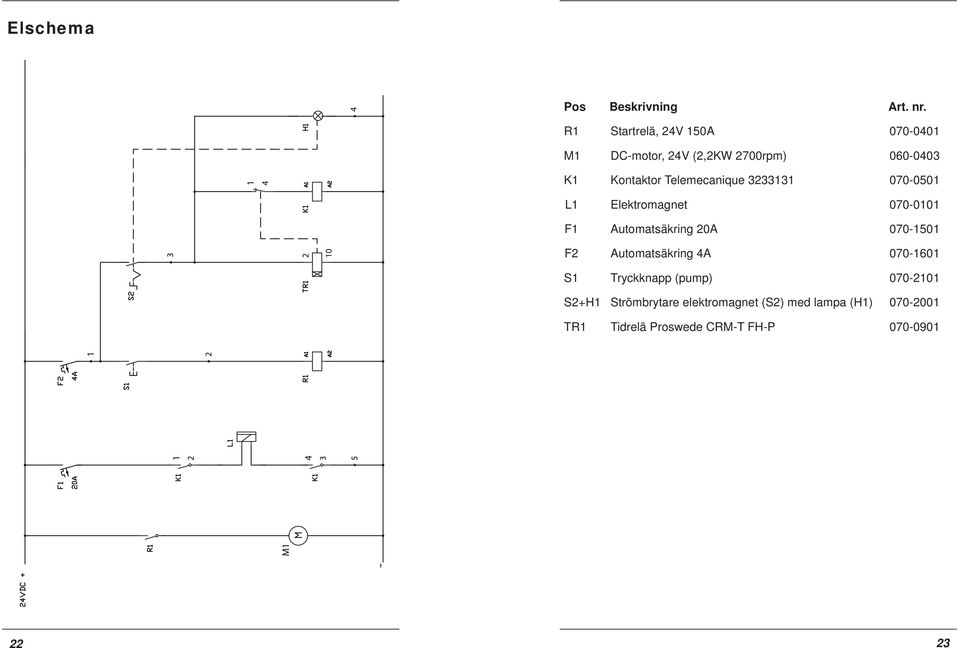

12 Elschema 4 Pos Beskrivning Art. nr. R1 Startrelä, 24V 150A M1 DC-motor, 24V (2,2KW 2700rpm) K1 Kontaktor Telemecanique L1 Elektromagnet F1 Automatsäkring 20A M F2 Automatsäkring 4A S1 Tryckknapp (pump) S2+H1 Strömbrytare elektromagnet (S2) med lampa (H1) TR1 Tidrelä Proswede CRM-T FH-P

13 24 25

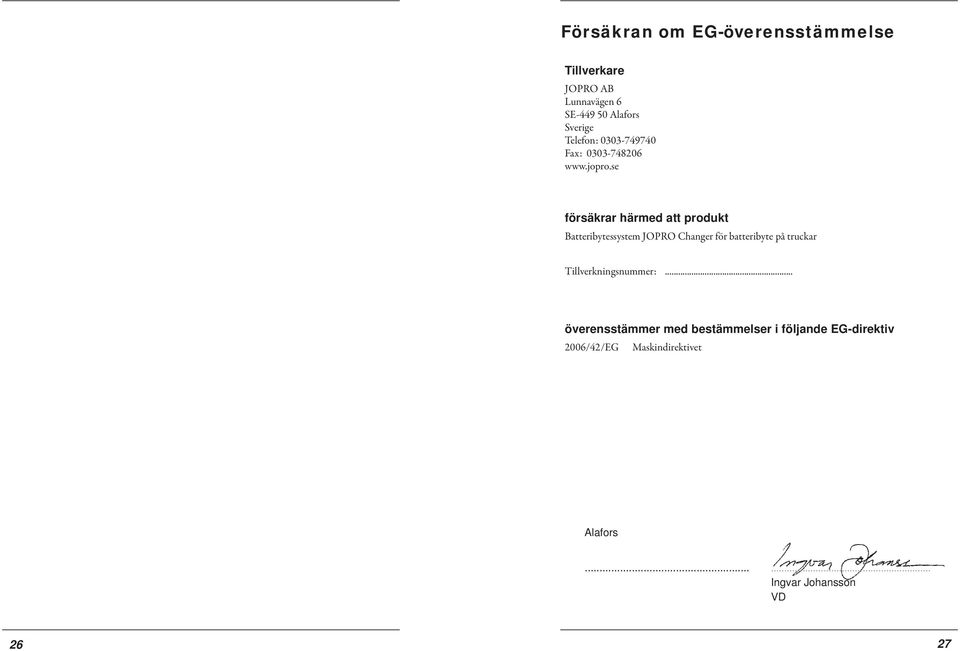

14 Försäkran om EG-överensstämmelse Tillverkare JOPRO AB Lunnavägen 6 SE Alafors Sverige Telefon: Fax: försäkrar härmed att produkt Batteribytessystem JOPRO Changer för batteribyte på truckar Tillverkningsnummer:... överensstämmer med bestämmelser i följande EG-direktiv 2006/42/EG Maskindirektivet Alafors Ingvar Johansson VD 26 27

15 Jopro AB Lunnavägen 6 Tel: info@jopro.se SE Alafors Fax: ver. 1.4 Jan 2016
