El-styrningslåda EL 23 plc

Transkript

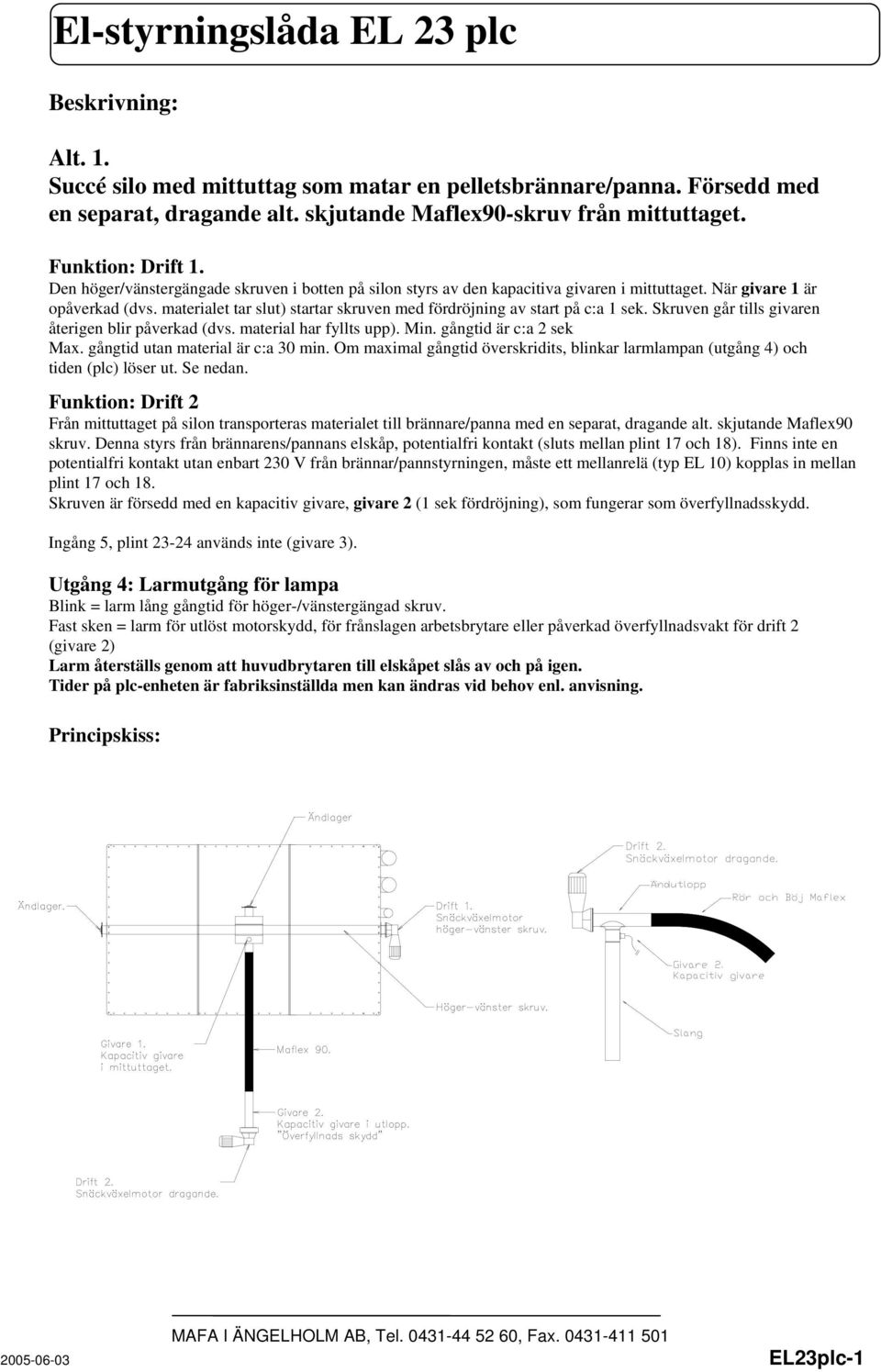

1 Beskrivning: Alt. 1. Succé silo med mittuttag som matar en pelletsbrännare/panna. Försedd med en separat, dragande alt. skjutande Maflex90-skruv från mittuttaget. Funktion: Drift 1. Den höger/vänstergängade skruven i botten på silon styrs av den kapacitiva givaren i mittuttaget. När givare 1 är opåverkad (dvs. materialet tar slut) startar skruven med fördröjning av start på c:a 1 sek. Skruven går tills givaren återigen blir påverkad (dvs. material har fyllts upp). Min. gångtid är c:a 2 sek Max. gångtid utan material är c:a 30 min. Om maximal gångtid överskridits, blinkar larmlampan (utgång 4) och tiden (plc) löser ut. Se nedan. Funktion: Drift 2 Från mittuttaget på silon transporteras materialet till brännare/panna med en separat, dragande alt. skjutande Maflex90 skruv. Denna styrs från brännarens/pannans elskåp, potentialfri kontakt (sluts mellan plint 17 och 18). Finns inte en potentialfri kontakt utan enbart 230 V från brännar/pannstyrningen, måste ett mellanrelä (typ EL 10) kopplas in mellan plint 17 och 18. Skruven är försedd med en kapacitiv givare, givare 2 (1 sek fördröjning), som fungerar som överfyllnadsskydd. Ingång 5, plint används inte (givare 3). Utgång 4: Larmutgång för lampa Blink = larm lång gångtid för höger-/vänstergängad skruv. Fast sken = larm för utlöst motorskydd, för frånslagen arbetsbrytare eller påverkad överfyllnadsvakt för drift 2 (givare 2) Larm återställs genom att huvudbrytaren till elskåpet slås av och på igen. Tider på plc-enheten är fabriksinställda men kan ändras vid behov enl. anvisning. Principskiss: EL23plc-1

2 Beskrivning: Alt. 2. Succé silo med mittuttag som matar ett mellanförråd. Försedd med en separat, dragande alt. skjutande Maflex90-skruv från mittuttaget. Funktion: Drift 1. Den höger-/vänstergängade skruven i botten av silon styrs av den kapacitiva givaren i mittuttaget. När givare 1 är opåverkad (dvs. materialet tar slut) startar skruven med en fördröjning av start på 1 sek. Skruven går tills givaren återigen blir påverkad (dvs. material har fyllts upp). Min gångtid är c:a 2 sek. Max gångtid utan material är 30 min. Om maximal gångtid överskridits blinkar larmlampa (utgång 4) och tiden (plc) löser ut. Se nedan. Funktion: Drift 2 Från mittuttaget på silon transporteras materialet till mellanförrådet (Mini) med en dragande alt. skjutande Maflex 90 skruv. Mellanförrådet är försedd med en kapacitiv givare, givare 3, som anger min nivå. När pelletsen är i nivå med givaren (givaren blir opåverkad, 2 sek. fördröjning), startar Drift 2. Tiden som Drift 2 skall gå, är för inställd på 6 min. Skruven är försedd med en kapacitiv givare, givare 2 (1 sek fördröjning), som fungerar som överfyllnadsskydd. Ingång 2, plint används inte ( Används om man vill ha en manuell fyllning ) Utgång 4: Larmutgång för lampa Blink = larm lång gångtid för höger-/vänstergängad skruv. Fast sken = larm för utlöst motorskydd, för frånslagen arbetsbrytare eller påverkad överfyllnadsvakt för drift 2 (givare 2) Larm återställs genom att huvudbrytaren till elskåpet slås av och på igen. Tider på plc-enheten är fabriksinställda men kan ändras vid behov enl. anvisning. Principskiss: EL23plc-2

3 Ändring av tider Easy plc EL 23 Tryck OK Pil ner till Parameter Tryck OK Tryck pil upp/ner till rätt timer ( T? ) Tryck pil vänster Tryck pil höger/vänster till siffran som skall ändras Tryck pil upp/ner för att ändra siffra Tryck OK Ändra ytterligare tider? Esc Esc Tider inställningar EL 23 T1 = Gångtid drift 2, startar sin tid när givare 3 är opåverkad. T2 = Fördröjt stopp drift 2, startar sin tid när givare 2 är påverkad. T6 = Fördröjt start drift 2, startar sin tid när givare 3 är opåverkad. T3 = Fördröjt start drift 1 = höger/vänster skruv, tid startar när givare 1 är opåverkad. T4 = Fördröjt stopp drift 1 = höger/vänster skruv, tid startar när givare 1 är påverkad. T5 = Max gångtid drift 1, startar när givare 1 är opåverkad. Timer T1 T2 T6 T3 T4 T5 T7 T8 Original tid 6 min 1 sek 2 sek 1 sek 3 sek 30 min 2 sek (blink) 2 sek (blink) Utgång 4 = Larmutgång för lampa Blink Fast sken Larm = larm lång gångtid höger/vänster skruv = larm utlöst motorskydd, arbetsbrytare från, överfyllnadsvakt drift 2 påverkad. = Både drift 1 och 2 stannar EL23plc-3

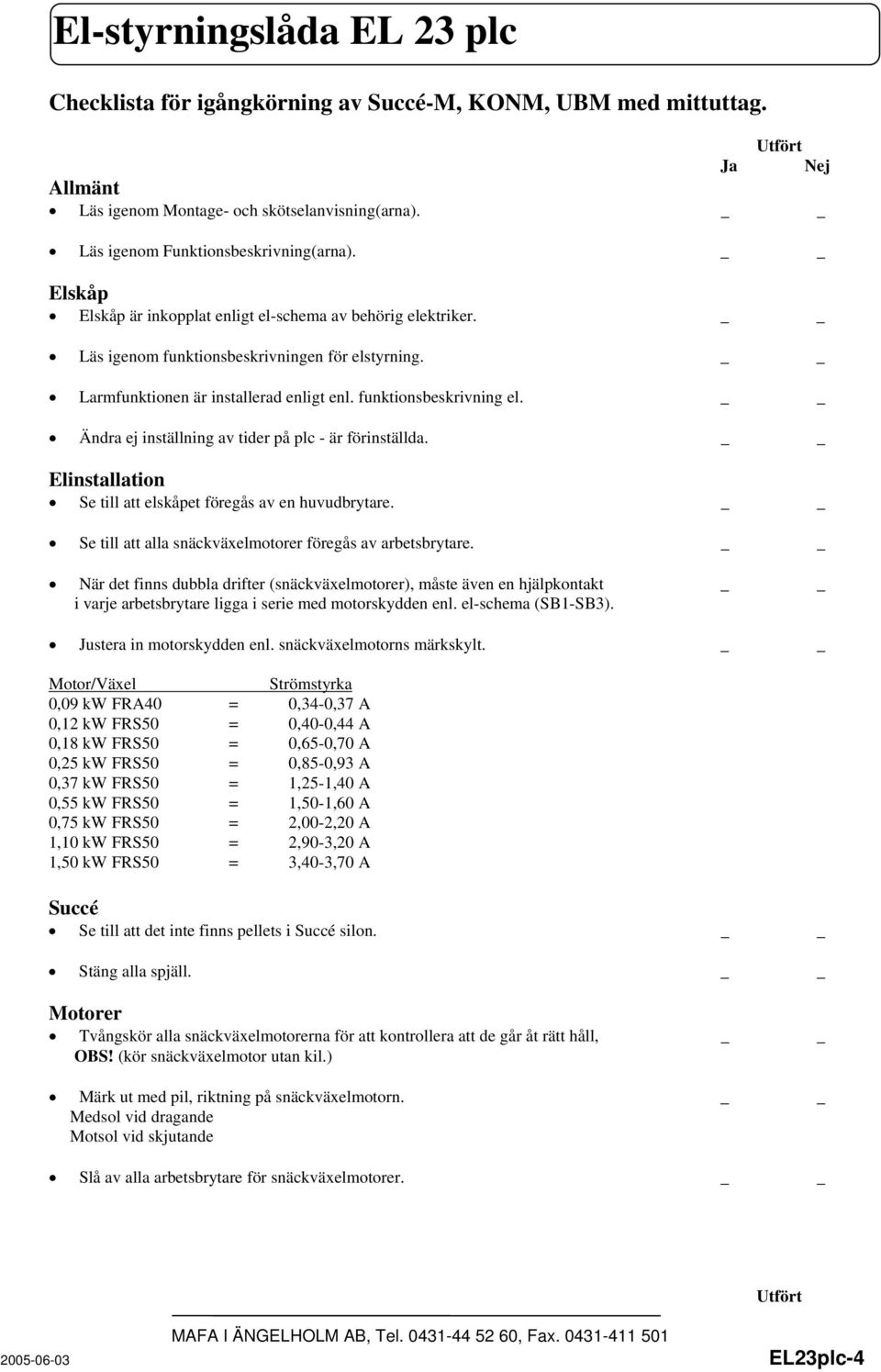

4 Checklista för igångkörning av Succé-M, KONM, UBM med mittuttag. Utfört Ja Nej Allmänt Läs igenom Montage- och skötselanvisning(arna). Läs igenom Funktionsbeskrivning(arna). Elskåp Elskåp är inkopplat enligt el-schema av behörig elektriker. Läs igenom funktionsbeskrivningen för elstyrning. Larmfunktionen är installerad enligt enl. funktionsbeskrivning el. Ändra ej inställning av tider på plc - är förinställda. Elinstallation Se till att elskåpet föregås av en huvudbrytare. Se till att alla snäckväxelmotorer föregås av arbetsbrytare. När det finns dubbla drifter (snäckväxelmotorer), måste även en hjälpkontakt i varje arbetsbrytare ligga i serie med motorskydden enl. el-schema (SB1-SB3). Justera in motorskydden enl. snäckväxelmotorns märkskylt. Motor/Växel Strömstyrka 0,09 kw FRA40 = 0,34-0,37 A 0,12 kw FRS50 = 0,40-0,44 A 0,18 kw FRS50 = 0,65-0,70 A 0,25 kw FRS50 = 0,85-0,93 A 0,37 kw FRS50 = 1,25-1,40 A 0,55 kw FRS50 = 1,50-1,60 A 0,75 kw FRS50 = 2,00-2,20 A 1,10 kw FRS50 = 2,90-3,20 A 1,50 kw FRS50 = 3,40-3,70 A Succé Se till att det inte finns pellets i Succé silon. Stäng alla spjäll. Motorer Tvångskör alla snäckväxelmotorerna för att kontrollera att de går åt rätt håll, OBS! (kör snäckväxelmotor utan kil.) Märk ut med pil, riktning på snäckväxelmotorn. Medsol vid dragande Motsol vid skjutande Slå av alla arbetsbrytare för snäckväxelmotorer. Utfört EL23plc-4

5 Ja Nej Givare Justera in alla kapacitiva givare enl. anvisning. (Givare EC 3016), (lysdiod tänd när den ej är påverkad) Justera in givaren i förskruvning enl. anvisning. (Givare EC 3016) Testkörning Drift 2 (3) Slå till arbetsbrytare för Maflex skruv, drift 2 (3). Starta enl. funktion, extern signal eller tomt i mellanförråd (givare 3 opåverkad). Prova funktionen på överfyllnadsskyddet (givare 2), påverka givaren, efter 1-2 sek stannar snäckväxelmotorn, startar när det är fritt igen. Låt Maflex skruven drift 2 (3) gå. Om Maflex skruven skall gå direkt till brännare låt slangen mynna ner i en papplåda eller liknande. Testkörning Drift 1 Slå till arbetsbrytare för höger-vänster skruv, drift 1. Höger-vänster skruven skall starta om det är tomt över mittuttaget, kapacitiv givare i mittuttaget lyser (givare 1). Gångtid på höger-vänster skruv enl. funktionsbeskrivning. Max gångtid enl. funktionsbeskrivning, om larmlampan blinkar (utgång Q4), återställ med att bryta spänningen på elskåpet. Fyll i lite pellets i mittuttaget, givare i mittuttaget blir påverkad och slocknar, höger-vänster skruven stannar efter ett antal sek enl. funktionsbeskrivningen. Fyll pellets över spjäll nr. 2 vid sidan om mittuttaget och öppna detta. Efter ett antal minuter fylls mittuttaget och höger-vänster skruven stannar. Kolla att funktionen är 100-procentig. Ev. justera kapacitiv givare i mittuttaget samt placering i förskruvning. Inkörning Fyll på pellets över mittuttaget. Låt Maflex skruven skruva ut kg så att spiralen sträcker in sig innan igångkörning av brännaren. Ev. kontrollmät kapaciteten i antal kg/tim enl. behov. Uppställningsplats: eventuellt Maskinnummer: Installatör: Tel.nr: Återförsäljare: Tel.nr: behörig Elektriker: Tel.nr: För att eventuella garantianspråk ska kunnas göra gällande måste bl.a. ovanstående checklista vara genomgången under installation. Faxa eller skicka denna gärna direkt efter avslutad installation till MAFA. Faxnr: ; Adress: MAFA i Ängelholm AB, Framtidsgatan 3, ÄNGELHOLM EL23plc-5

6 Problemlösning Allmänt kontroll av elskåpet Status Ingång I1 är tänd Ingång I3 Ingång I4 är tänd Förklaring/Åtgärd Allt OK. Motorskydd Q1-Q3 OK, arbetsbrytare SB1-SB3 tillslagen kan både vara till och från Överfyllnadsgivare drift 2(3) (givare 2) ej påverkad Ingång I2 alt. I5 startar sekvensen Utgång Q4 Utgång Q4 blinkar Utgång Q4 tänd Larmlampa. Larm för lång gångtid för höger/vänster-skruv Larm för utlöst motorskydd, frånslagen arbetsbrytare eller påverkad överfyllnadsvakt fördrift 2(3) (givare 2) Larm återställs genom att huvudbrytaren till elskåp slås av och på igen. Driftsproblem EL23plc-6

7 Symptom Inget fungerar Kontrollera utgång Q4 Motorskydd Q1 löser ut. Drift 1 snurrar men ej Höger/vänster-skruv Förklaring/Åtgärd kontrollera om ingång I1 lyser Om ej, kontrollera om motorskydd löst ut Om ej, kontrollera om arbetsbrytare till snäckväxelmotorer är frånslagna Om ej, kontrollera om SB1-SB3 är inkopplade Om ej, bygla de ej använda SB1-SB3 Om den lyser med fast sken kan motorskyddet löst ut, arbetsbrytare frånslagen eller överfyllnadsskyddet för drift 2(3) (givare 2) påverkad. Bryt strömmen till elskåp och slå till igen. Om den blinkar har larmet för lång gångtid av höger/vänster-skruv löst ut. Bryt strömmen till elskåp och slå till igen. Kontrollera att motorskydd är korrekt inställd (se lista märkström i checklistan) Kontrollera att givare 1 är korrekt justerad, annars går drift 1 när den inte får gå och det är fullt över mittuttaget (se anvisning justering givare) Kontrollera att inte för många lucker är öppna (se skötselanvisning Succé med mittuttag) Kontrollera att det inte kommit fukt i Pelletsen (Pelletsen svällt) Kontrollera att inget okännt material har kommit med i silon som blockerar höger/vänster-skruven. Kontrollera om snäckväxelmotor drift 1 snurrar att även ändlager i motsatta sidan av höger/vänster skruv snurrar, om inte: Kontrollera om drivtapp till snäckväxelmotor har brustit. Kontrollera om bult för drivtapp har brustit. Kontrollera om höger/vänster-skruv har brustit. Drift 1 går ej Kontrollera om motorskydd Q1 löst ut (fast sken Utgång Q4) Kontrollera gångtiden för höger/vänster-skruv varit för lång (blinkande sken Utgång Q4) Kontrollera om givare 1 i mittuttaget är rätt injusterad (se anvisning givare) Det kommer ingen eller för lite Pellets till mittuttaget Drift 2(3) går ej Motorskydd Q2(Q3) löser ut Kontrollera om det är slut på Pellets. Öppna ytterligare spjäll För lågt varvtal drift 1 Kontrollera om motorskydd löst ut Kontrollera om överfyllnadsskydd (givare 2) är påverkad. Kontrollera om överfyllnadsskydd (givare 2) är felaktigt injusterad. Kontrollera potentialfri kontakt från brännare alt. panna om signal från extern start finns. Kontrollera om signal från eventuell min.givare (givare 3) från mellanförråd finns. Justera in givare 3 enligt anvisning för kapacitiv givare. Kontrollera att motorskydd är korrekt inställd (se lista märkström i checklistan) Kontrollera om det blivit stopp i skruven. Kontrollera om spiralen har slagit knut på sig, demontera Maflexskruven och kontrollera att allt är rätt monterat EL23plc-7

8 Det kommer för liten mängd pellets drift 2(3) Kontrollera om det finns Pellets över mittuttaget. Öppna fler antal spjäll Kontrollera varvtal på Drift 2(3) Lista pelletsmängder 6 rpm = ca 28 kg/tim 12 rpm = ca 56 kg/tim 20 rpm = ca 93 kg/tim 29 rpm = ca 135 kg/tim 50 rpm = ca 233 kg/tim 90 rpm = ca 450 kg/tim 140 rpm = ca 650 kg/tim Vikten kan variera beroende på: Volymvikt och pelletskvalitet. Längd och antal böjar på Maflex skruven. Det smäller i drift 2(3) Kontrollera om spiralen har slagit knut på sig Kontrollera att Maflex-skruven är rätt monterad EL23plc-8

9 EL23plc-9

10 EL23plc-10

11 TILLVERKARDEKLARATION EBBESSONS EL & AUTOMATIK AB BOX Munka Ljungby Försäkrar under eget ansvar att produkten: Apparatskåpet modell MAFA EL 23-plc Antal enheter 1 Som omfattas av denna försäkran är i överensstämmelse med följande standarder eller andra regelgivande dokument: Enligt villkoren i direktiv: EMCdirektivet EMC 89/336/EEG Lågspänningsdirektivet LVD 73/23/EEG Maskindirektivet MD 98/37/EG med tillägg Munka Ljungby Christer Ebbesson EL23plc-11
