El-styrningslåda EL 22

Storlek: px

Starta visningen från sidan:

Download "El-styrningslåda EL 22"

Ebba Stina Göransson
för 8 år sedan
Visningar:

1 Elstyrning för 3 st drifter. Beskrivning: Drift 1 4 tum skruv dragande ur skruvlåda. Drift 2 & 3 Maflex 90 skruv dragande och skjutande enl. ritning. Funktion Alla drifterna går samtidigt och startas av att en potentialfri kontakt sluts mellan plint 13 och 14. Finns inte en potentionalfri kontakt utan enbart 230 v från styrning, måste ett mellanrelä EL 10 kopplas in mellan plint 13 och 14. Kapacitiv givare i utloppet på drift 2 & 3 = överfyllnads skydd, givare 4. Denna givare skall alltid monteras. Kapacitiv givare i utloppet på drift 1 = extra överfyllnads skydd, givare 2. Denna givare behöver inte alltid monteras. Används inte givare 2 måste plint 15 och 16 byglas. Arbetsbrytarna på drift 2 & 3 skall ha hjälpkontakter som ligger i serie med motorskydd enligt elschema SB2 & SB3. Principskiss: EL22-1

Finns inte en potentionalfri kontakt utan enbart 230 v från styrning, måste ett mellanrelä EL 10 kopplas in mellan plint 13 och 14.

2 Checklista för igångkörning av elstyrning EL 22 Utfört Ja Nej Allmänt Läs igenom Montage- och skötselanvisning(arna) Läs igenom Funktionsbeskrivning(arna). Elskåp & Elinstallation Elskåp är inkopplat enligt el-schema av behörig elektriker. Läs igenom funktionsbeskrivningen för elstyrning. Se till att elskåpet föregås av en huvudbrytare. Se till att alla snäckväxelmotorer föregås av arbetsbrytare. Justera in motorskydden enl. snäckväxelmotorns märkskylt. Motor/Växel Strömstyrka 0,09 kw FRA40 = 0,34-0,37 A 0,12 kw FRS50 = 0,40-0,44 A 0,18 kw FRS50 = 0,65-0,70 A 0,25 kw FRS50 = 0,85-0,93 A 0,37 kw FRS50 = 1,25-1,40 A 0,55 kw FRS50 = 1,50-1,60 A 0,75 kw FRS50 = 2,00-2,20 A 1,10 kw FRS50 = 2,90-3,20 A 1,50 kw FRS50 = 3,40-3,70 A Pelletsförråd Se till att det inte finns pellets i pelletsförrådet. Stäng alla spjäll. Motorer Tvångskör snäckväxelmotorn för att kontrollera att de går åt rätt håll, OBS! (kör snäckväxelmotor utan kil.) Märk ut med pil, riktning på snäckväxelmotorn. Medsol vid dragande Motsol vid skjutande Slå av arbetsbrytare för snäckväxelmotor. Givare Justera in alla kapacitiva givare enl. anvisning. (Givare EC 3016), (lysdiod tänd när den ej är påverkad) Justera in givaren i förskruvning enl. anvisning. (Givare EC 3016) EL22-2

Se till att alla snäckväxelmotorer föregås av arbetsbrytare. Justera in motorskydden enl. snäckväxelmotorns märkskylt.

3 Utfört Ja Nej Testkörning Drift Slå till arbetsbrytare för Maflex skruv. Starta enl. funktion, extern signal Prova funktionen på överfyllnadsskyddet (givare 1), påverka givaren, snäckväxelmotorn stannar, startar när det är fritt igen. Låt Maflex skruven skruva ut kg så att spiralen sträcker in sig innan igångkörning av brännaren.. Låt slangen mynna ner i en papplåda eller liknande. Ev. kontrollmät kapaciteten i antal kg/tim enl. behov. Lista pelletsmängder 6 rpm = ca 28 kg/tim 12 rpm = ca 56 kg/tim 20 rpm = ca 93 kg/tim 29 rpm = ca 135 kg/tim 50 rpm = ca 135 kg/tim 90 rpm = ca 233 kg/tim Vikten kan variera beroende på: Volymvikt och pelletskvalitet. Längd och antal böjar på Maflex skruven. Uppställningsplats: eventuellt Maskinnummer: Installatör: Tel.nr: Återförsäljare: Tel.nr: behörig Elektriker: Tel.nr: För att eventuella garantianspråk ska kunnas göra gällande måste bl.a. ovanstående checklista vara genomgången under installation. Faxa eller skicka denna gärna direkt efter avslutad installation till MAFA. Faxnr: ; Adress: MAFA i Ängelholm AB, Framtidsgatan 3, ÄNGELHOLM EL22-3

Låt Maflex skruven skruva ut 50-100 kg så att spiralen sträcker in sig innan igångkörning av brännaren.. Låt slangen mynna ner i en papplåda eller liknande. Ev.

4 EL22-4

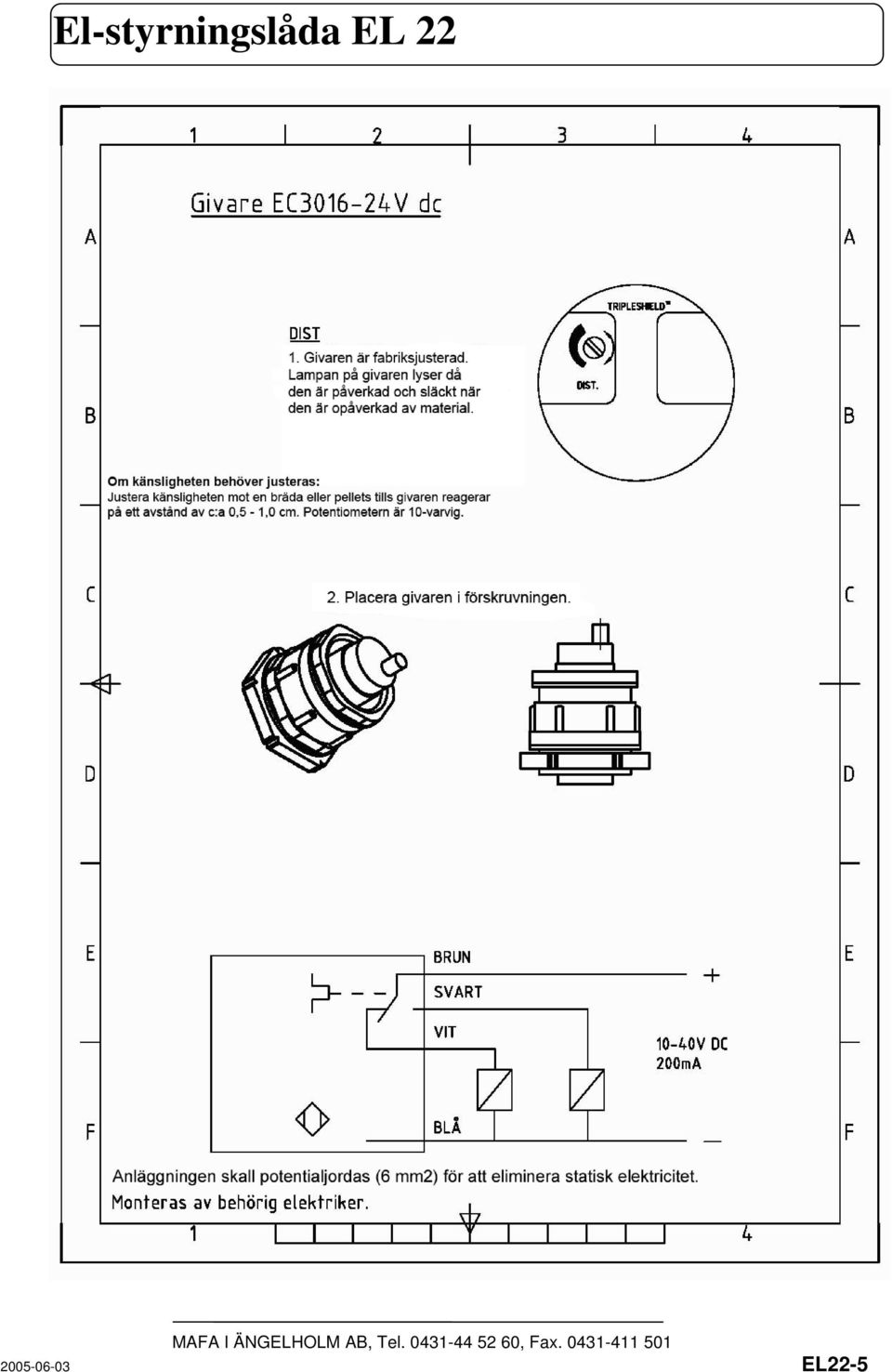

5 EL22-5

6 TILLVERKARDEKLARATION EBBESSONS EL & AUTOMATIK AB BOX Munka Ljungby Försäkrar under eget ansvar att produkten: Apparatskåpet modell MAFA EL 22 Antal enheter 1 Som omfattas av denna försäkran är i överensstämmelse med följande standarder eller andra regelgivande dokument: Enligt villkoren i direktiv: EMCdirektivet EMC 89/336/EEG Lågspänningsdirektivet LVD 73/23/EEG Maskindirektivet MD 98/37/EG med tillägg Munka Ljungby Christer Ebbesson EL22-6

följande standarder eller andra regelgivande dokument: Enligt villkoren i direktiv: EMCdirektivet EMC 89/336/EEG

7 Apparatlista Mafa styrning typ EL22 Postbet. Benämning Fabrikat Typ Antal Best.nummer AS1 Plastkapsling Malmbergs 310x240x160 mm FS1 Motorskydd Moeller PKZM FS2-FS3 Motorskydd Moeller PKZM0-1, FS1-FS3 Hjälpkontakt Moeller NHI-E-11-PKZ KM1-KM3 Kontaktor Moeller DIL00M VAC KA1-KA2 Reläsockel Schrack (Gycom) MT KA1-KA2 Relä Schrack (Gycom) MT VAC TR1 Tidrelä Multifunktion Carlo Gavazzi DMB51CM Plint Weidmuller WDU Nollplint Weidmuller WDU 2.5 BL Jordplint Weidmuller WPE Dubbelplint Weidmuller WDK Ändplatta Weidmuller WAP/WDK Överkoppling Weidmuller WQV 2.5/ Kabelkanal Rittal 25x60 0, Profilskena Rittal 2935/2 SL 0, EL22-7

31 144 86 KM1-KM3 Kontaktor Moeller DIL00M-10 230VAC 3 32 510 14 KA1-KA2 Reläsockel Schrack (Gycom) MT 78750 2 40 204 79 KA1-KA2 Relä Schrack (Gycom) MT 326230 230VAC 2 40 202 07 TR1 Tidrelä
