1 medemagruppen Monteringsanvisning bidésits LG Basic, LG Kombinette & LG Automatic

2 Sid.2

3 Sid.3 Monteringsanvisning avser följande bidésitsar: 5 cm hög bidé-sits art. nr max brukarvikt 150 kg 5 cm hög bidé-sits art. nr H max brukarvikt 150 kg 5 cm hög bidé-sits art. nr max brukarvikt 200 kg 7 cm hög bidé-sits art. nr max brukarvikt 150 kg 7 cm hög bidé-sits art. nr H max brukarvikt 150 kg 7 cm hög bidé-sits art. nr max brukarvikt 200 kg, 10 cm hög bidésits art. nr max brukarvikt 150 kg 10 cm hög bidésits art. nr H max brukarvikt 150 kg 10 cm hög bidésits art. nr max brukarvikt 200 kg 9 cm hög och 4 cm djupare (invändigt) bidé-sits max brukarvikt 200 kg. 9 cm hög och 4 cm djupare (invändigt) bidé-sits H max brukarvikt 200 kg. Denna monteringsanvisning skall efterföljas. Vid frågor kontakta leverantör! Användaren skall spara denna manual för framtida behov. Medemagruppen Minicrosser AB Bultgatan 28, Kungälv

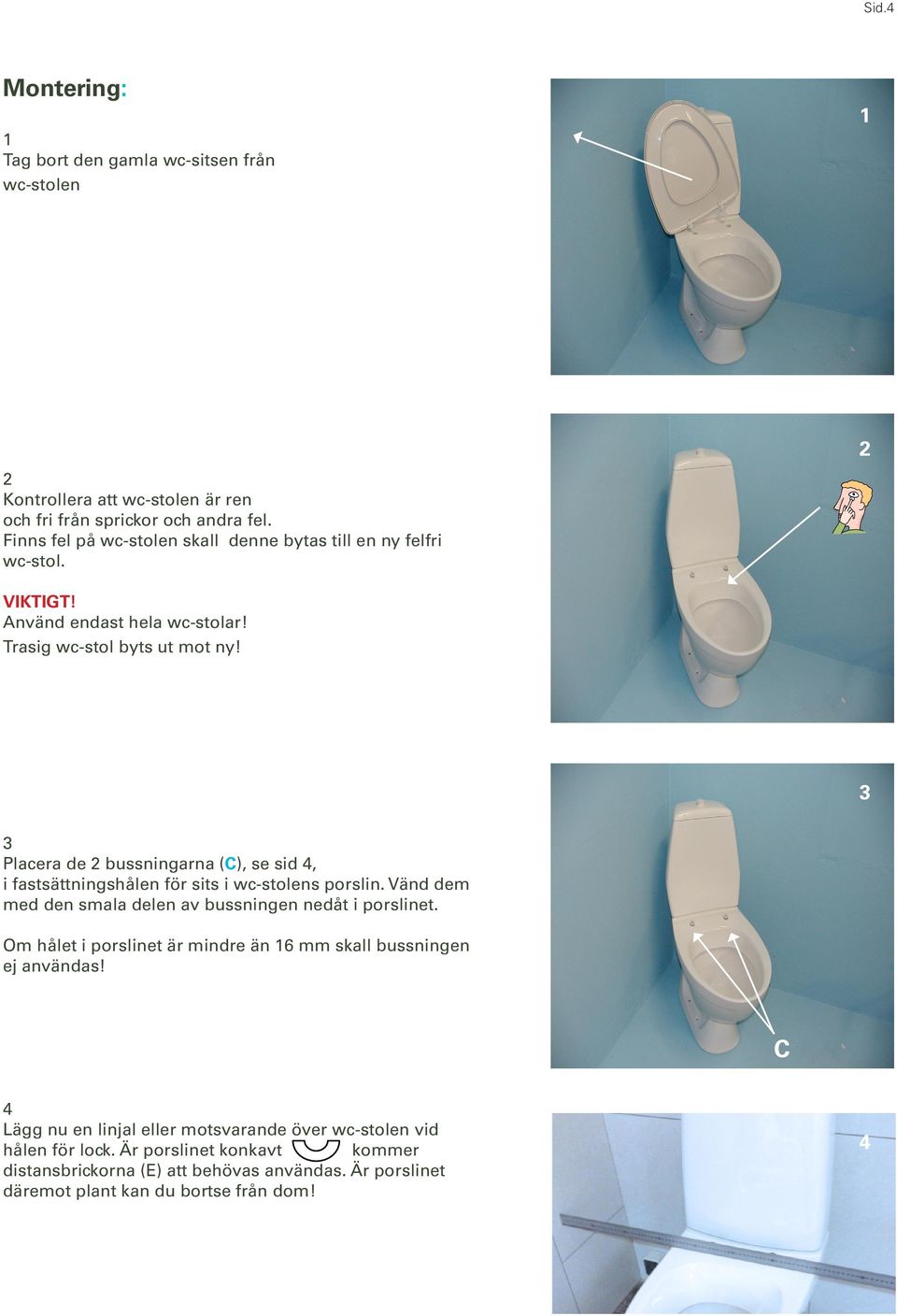

4 Sid.4 Montering: 1 Tag bort den gamla wc-sitsen från wc-stolen 1 2 Kontrollera att wc-stolen är ren och fri från sprickor och andra fel. Finns fel på wc-stolen skall denne bytas till en ny felfri wc-stol. 2 VIKTIGT! Använd endast hela wc-stolar! Trasig wc-stol byts ut mot ny! 3 3 Placera de 2 bussningarna (C), se sid 4, i fastsättningshålen för sits i wc-stolens porslin. Vänd dem med den smala delen av bussningen nedåt i porslinet. Om hålet i porslinet är mindre än 16 mm skall bussningen ej användas! C 4 Lägg nu en linjal eller motsvarande över wc-stolen vid hålen för lock. Är porslinet konkavt kommer distansbrickorna (E) att behövas användas. Är porslinet däremot plant kan du bortse från dom! 4

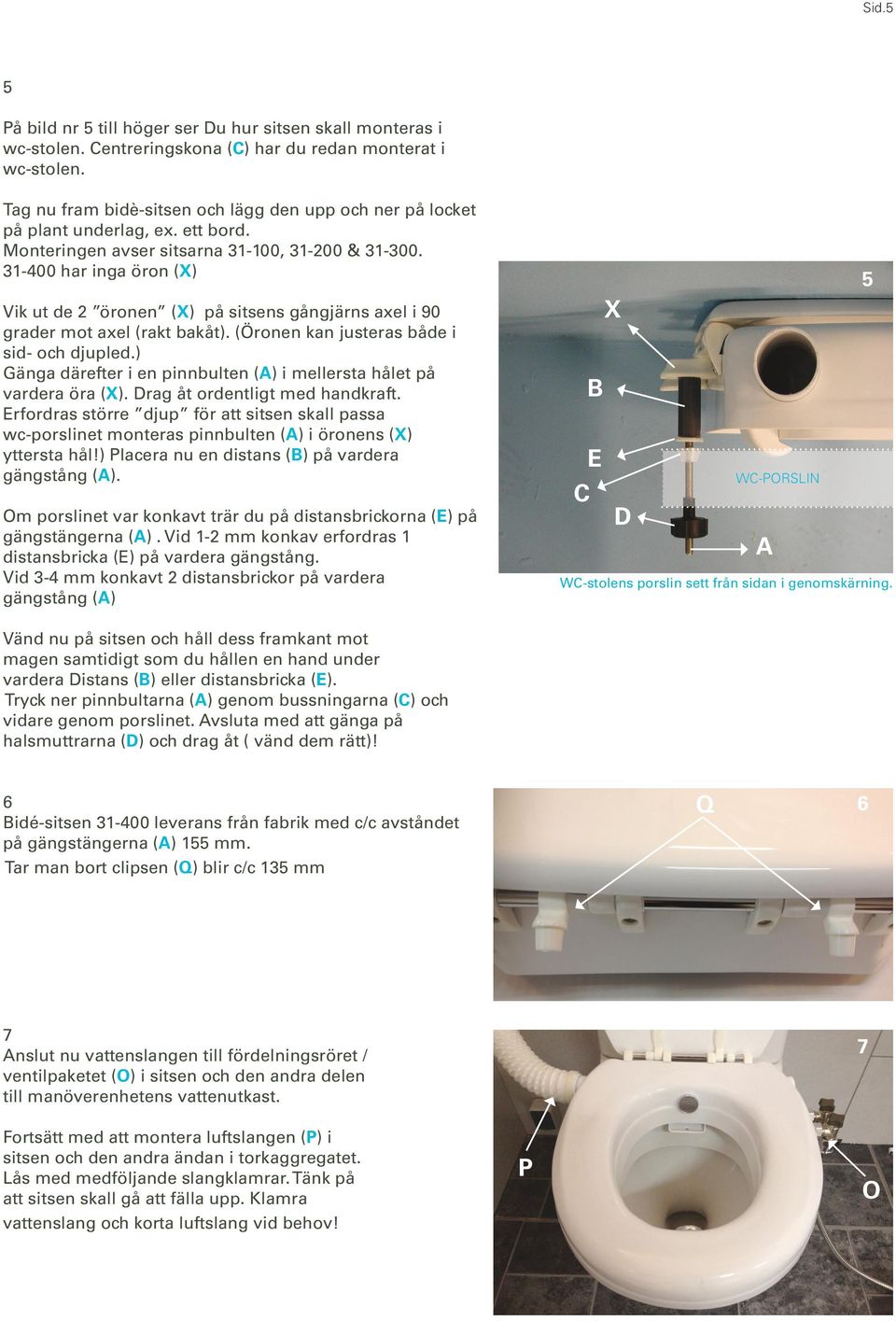

5 Sid.5 5 På bild nr 5 till höger ser Du hur sitsen skall monteras i wc-stolen. Centreringskona (C) har du redan monterat i wc-stolen. Tag nu fram bidè-sitsen och lägg den upp och ner på locket på plant underlag, ex. ett bord. Monteringen avser sitsarna , & har inga öron (X) Vik ut de 2 öronen (X) på sitsens gångjärns axel i 90 grader mot axel (rakt bakåt). (Öronen kan justeras både i sid- och djupled.) Gänga därefter i en pinnbulten (A) i mellersta hålet på vardera öra (X). Drag åt ordentligt med handkraft. Erfordras större djup för att sitsen skall passa wc-porslinet monteras pinnbulten (A) i öronens (X) yttersta hål!) Placera nu en distans (B) på vardera gängstång (A). Om porslinet var konkavt trär du på distansbrickorna (E) på gängstängerna (A). Vid 1-2 mm konkav erfordras 1 distansbricka (E) på vardera gängstång. Vid 3-4 mm konkavt 2 distansbrickor på vardera gängstång (A) 5 X B E C D WC-PORSLIN A WC-stolens porslin sett från sidan i genomskärning. Vänd nu på sitsen och håll dess framkant mot magen samtidigt som du hållen en hand under vardera Distans (B) eller distansbricka (E). Tryck ner pinnbultarna (A) genom bussningarna (C) och vidare genom porslinet. Avsluta med att gänga på halsmuttrarna (D) och drag åt ( vänd dem rätt)! 6 Bidé-sitsen leverans från fabrik med c/c avståndet på gängstängerna (A) 155 mm. Tar man bort clipsen (Q) blir c/c 135 mm Q 6 7 Anslut nu vattenslangen till fördelningsröret / ventilpaketet (O) i sitsen och den andra delen till manöverenhetens vattenutkast. 7 Fortsätt med att montera luftslangen (P) i sitsen och den andra ändan i torkaggregatet. Lås med medföljande slangklamrar. Tänk på att sitsen skall gå att fälla upp. Klamra vattenslang och korta luftslang vid behov! P O

6 Sid.6 Översikt montering: C. Centreringskonor 2st D. Halsmutter 2st E. Distansbrickor 6st G. Slangklamma 1st A. Gängstång 2st B. Distanser 2st F. Dämpkuddar 4st H. Gummiexp. 1st O. Fördelningsrör / Ventilpaket 1st I. Skruv M5 x 20 1st K. Luftpropp 1 st L. Transportbricka 2st (kastas) M. Luftstos 2st: 1st 90 grader 1 st rak N. Glidmedel 1st J. Luftkåsa / munstycke 1st F M+N O G K+N Art.nr Tillverkare

7 Sid.7 Översikt bidésits: R. Duschmunstycken T. Sits S. Lock J. Luftmunstycken K./M. Luftpropp / Luftanslutning O. Nålventiler Inställning av spol / duschbild: 8.1. Stäng de båda kranarna/ventilerna (O) på sitsen (vrid medsols) 8.2 Drag på vattnet, öppna manöverns vred 1/ Håll en hand framför det främre duschmunstycket (R.1) 8.4 Öppna försiktigt den främre kranen/ventilen (O.1) och töm systemet på luft. Stäng därefter kran/ventil (O.1). 8.5 Utför samma moment med det bakre duschmunstycket (R.2) och den bakre ventilen (O.2). 8.6 När luften är borta skall spolbilden ställas in. Öppna de båda kranarna /ventilerna samtidigt så att duschstrålarna träffar varandra i ringen. Öppna kranarna mer än 50%. 8.7 Med hjälp av vredet på manövern kan nu användaren själv öppna, stänga och justera trycket på vattnet! 8.8 Män önskar ibland stänga den främre duschen helt eller delvis. Sitsen är nu monterad och spolbilden är inställd! R.2 R.1 O.2 O.1

8 Minicrosser AB - Bultgatan Kungälv - Tel: info@minicrosser.se - Sid.8
