1 SVENSKA JOPRO 2200TRH

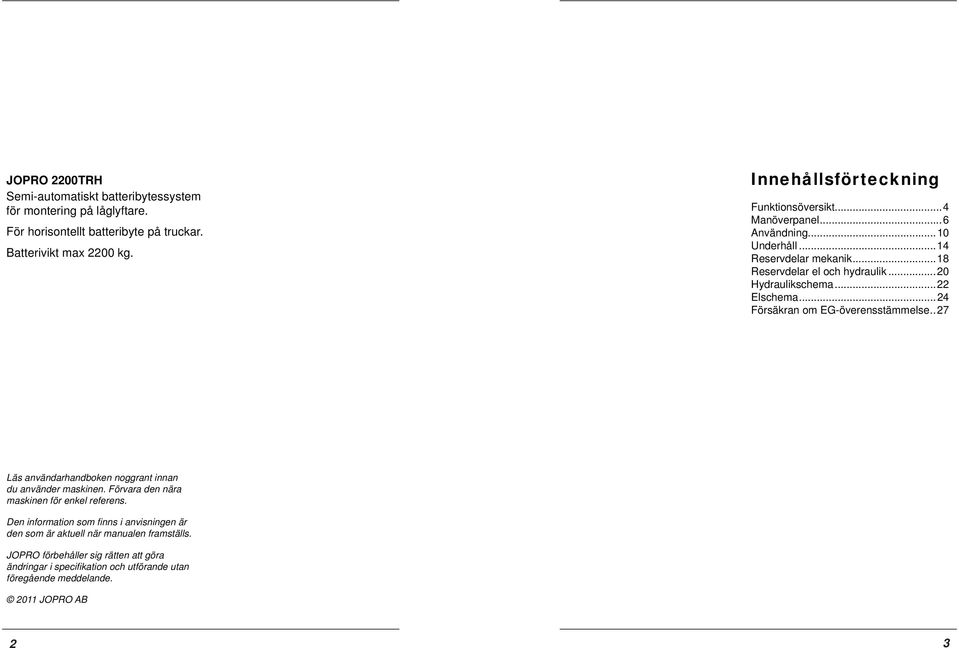

2 JOPRO 2200TRH Semi-automatiskt batteribytessystem för montering på låglyftare. För horisontellt batteribyte på truckar. Batterivikt max 2200 kg. Innehållsförteckning Funktionsöversikt...4 Manöverpanel...6 Användning...10 Underhåll...14 Reservdelar mekanik...18 Reservdelar el och hydraulik...20 Hydraulikschema...22 Elschema...24 Försäkran om EG-överensstämmelse.. 27 Läs användarhandboken noggrant innan du använder maskinen. Förvara den nära maskinen för enkel referens. Den information som fi nns i anvisningen är den som är aktuell när manualen framställs. JOPRO förbehåller sig rätten att göra ändringar i specifi kation och utförande utan föregående meddelande JOPRO AB 2 3

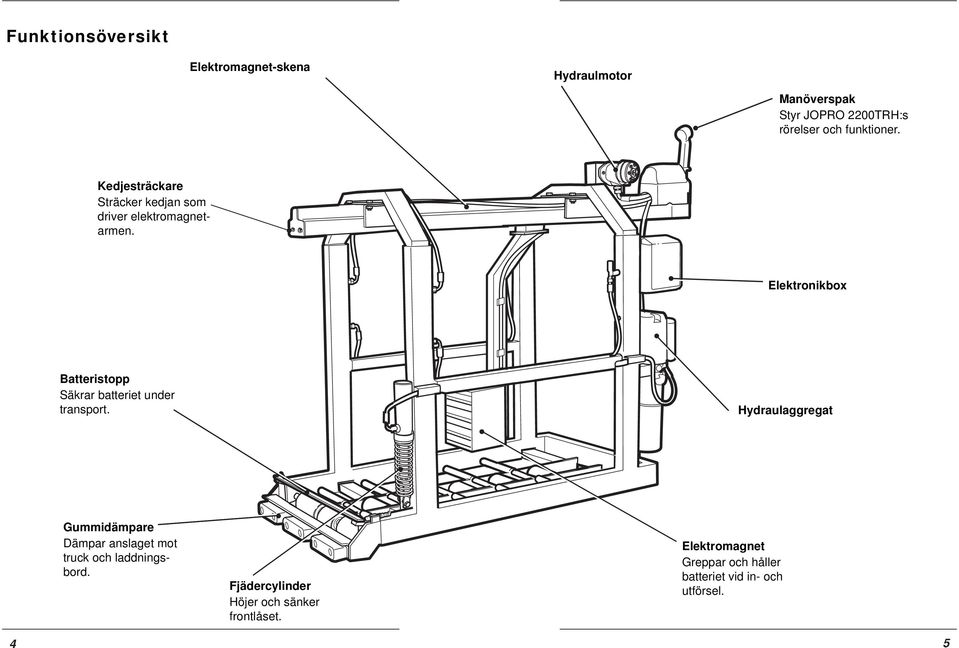

3 Funktionsöversikt Elektromagnet-skena Hydraulmotor Manöverspak Styr JOPRO 2200TRH:s rörelser och funktioner. Kedjesträckare Sträcker kedjan som driver elektromagnetarmen. Elektronikbox Batteristopp Säkrar batteriet under transport. Hydraulaggregat Gummidämpare Dämpar anslaget mot truck och laddningsbord. Fjädercylinder Höjer och sänker frontlåset. Elektromagnet Greppar och håller batteriet vid in- och utförsel. 4 5

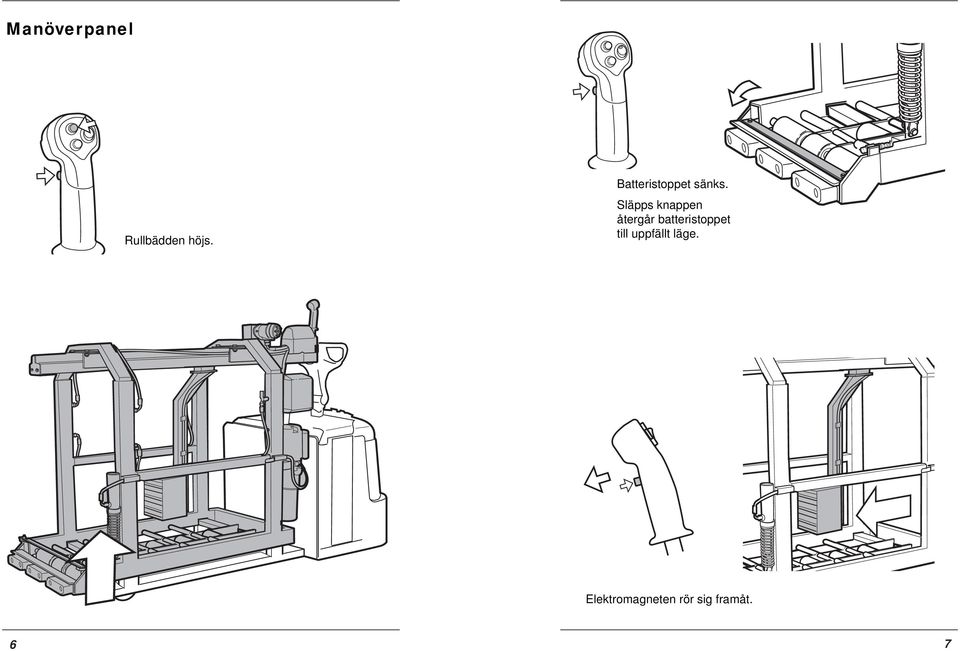

4 Manöverpanel Rullbädden höjs. Batteristoppet sänks. Släpps knappen återgår batteristoppet till uppfällt läge. Elektromagneten rör sig framåt. 6 7

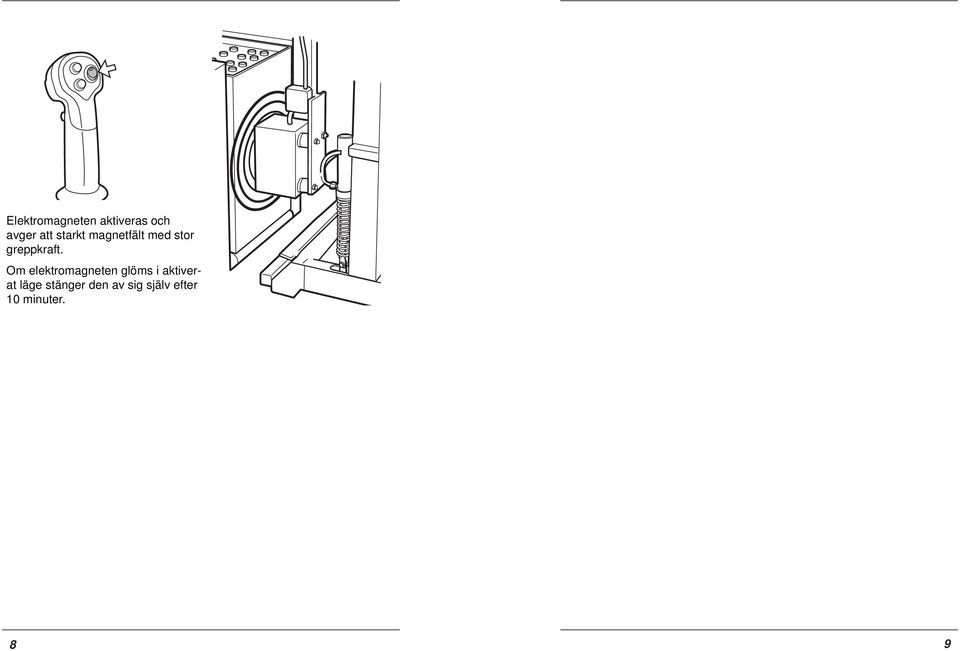

5 Elektromagneten aktiveras och avger att starkt magnetfält med stor greppkraft. Om elektromagneten glöms i aktiverat läge stänger den av sig själv efter 10 minuter. 8 9

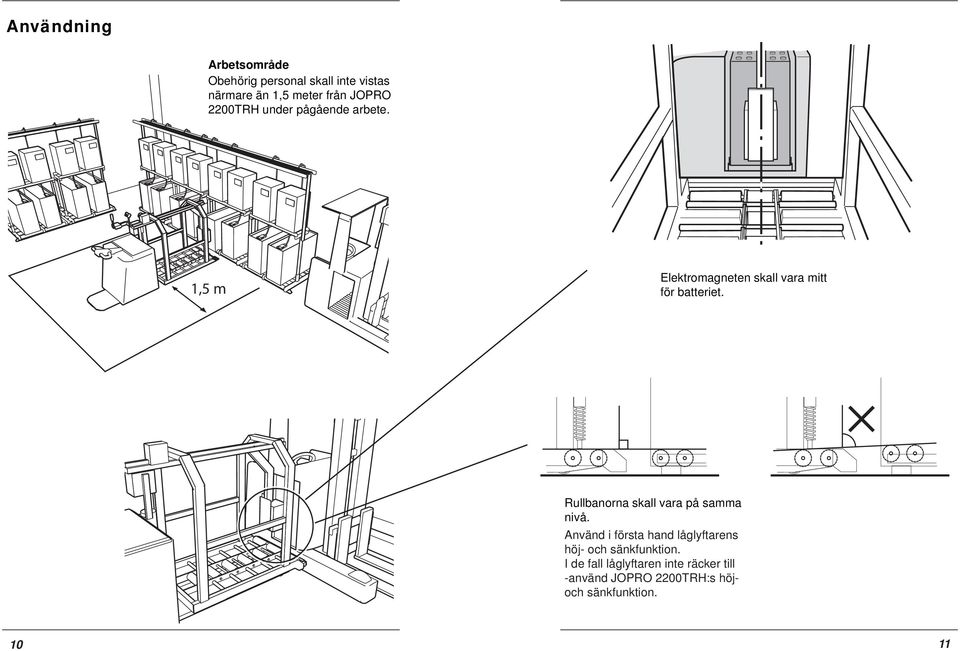

6 Användning Arbetsområde Obehörig personal skall inte vistas närmare än 1,5 meter från JOPRO 2200TRH under pågående arbete. 1,5 m Elektromagneten skall vara mitt för batteriet. Rullbanorna skall vara på samma nivå. Använd i första hand låglyftarens höj- och sänkfunktion. I de fall låglyftaren inte räcker till -använd JOPRO 2200TRH:s höjoch sänkfunktion

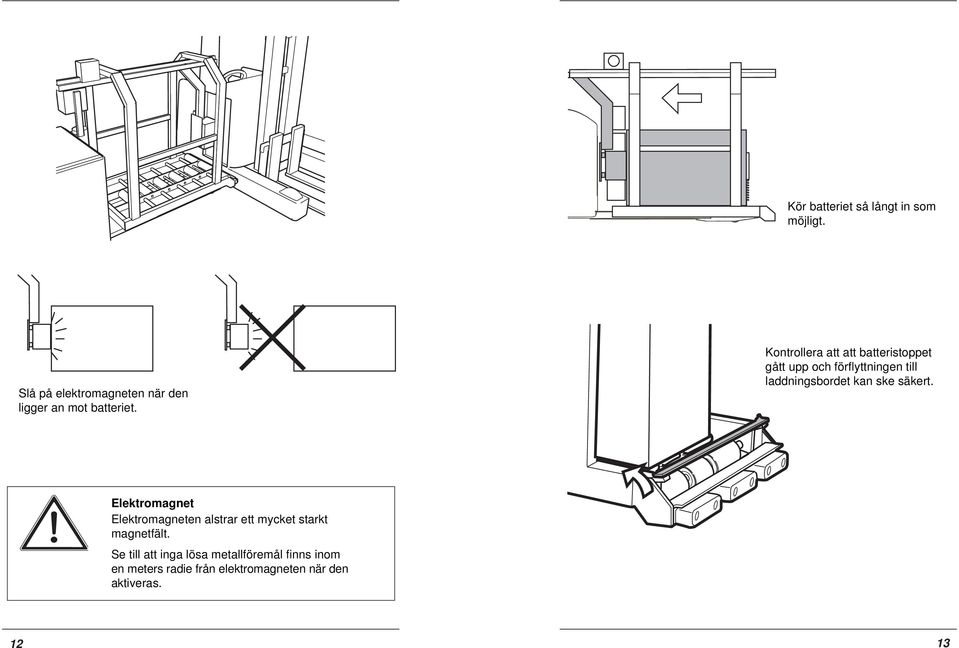

7 Kör batteriet så långt in som möjligt. Slå på elektromagneten när den ligger an mot batteriet. Kontrollera att att batteristoppet gått upp och förfl yttningen till laddningsbordet kan ske säkert. Elektromagnet Elektromagneten alstrar ett mycket starkt magnetfält. Se till att inga lösa metallföremål fi nns inom en meters radie från elektromagneten när den aktiveras

8 Underhåll Varje månad Tillsyn av JOPRO 2200TR bör göras med tanke på: - funktion: kontrollera att alla funktioner fungerar korrekt. - deformationer: kontrollera att inga sprickor, vridningar, korrosion eller andra deformationer uppstått. - svetsar: kontrollera att alla svetsar ser hela ut och saknar sprickor. - märkning: kontrollera att märkningen av maxlast, CE och kontaktuppgifter till tillverkaren är intakta. - instruktioner: kontrollera att användarmanualen alltid fi nns tillgänglig. Elektromagnet-skena Smörj skenan med fett om det skrapar och/eller hackar när elektromagnet-armen rör sig. Vid behov Kedjesträckning Kedjan i elektromagnet-skenan skall vara såpass sträckt att inget slack förekommer. Sträck kedjan genom att dra åt lika mycket på båda bultarna. Hydraulolja Kontrollera att inga läckage av hydraulolja förekommer. Om läckage av hydraulolja förekommer kan det till slut innebära att JOPRO 2200TRH:s rörelser blir ryckiga. Vid behov, fyll på med hydraulolja motsvarande ISO VG

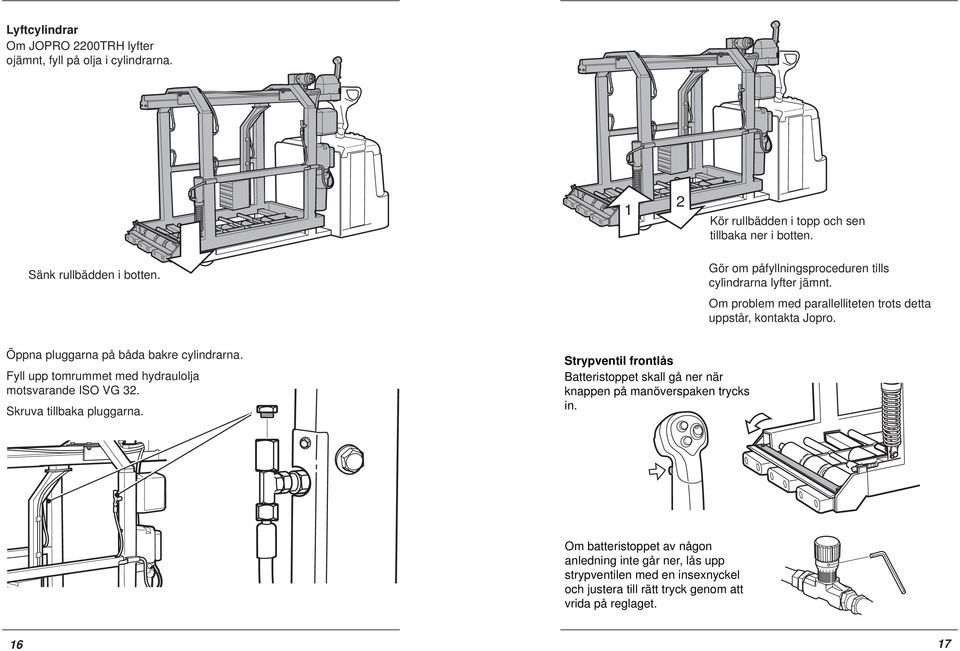

9 Lyftcylindrar Om JOPRO 2200TRH lyfter ojämnt, fyll på olja i cylindrarna. 1 2 Kör rullbädden i topp och sen tillbaka ner i botten. Sänk rullbädden i botten. Gör om påfyllningsproceduren tills cylindrarna lyfter jämnt. Om problem med parallelliteten trots detta uppstår, kontakta Jopro. Öppna pluggarna på båda bakre cylindrarna. Fyll upp tomrummet med hydraulolja motsvarande ISO VG 32. Skruva tillbaka pluggarna. Strypventil frontlås Batteristoppet skall gå ner när knappen på manöverspaken trycks in. Om batteristoppet av någon anledning inte går ner, lås upp strypventilen med en insexnyckel och justera till rätt tryck genom att vrida på reglaget

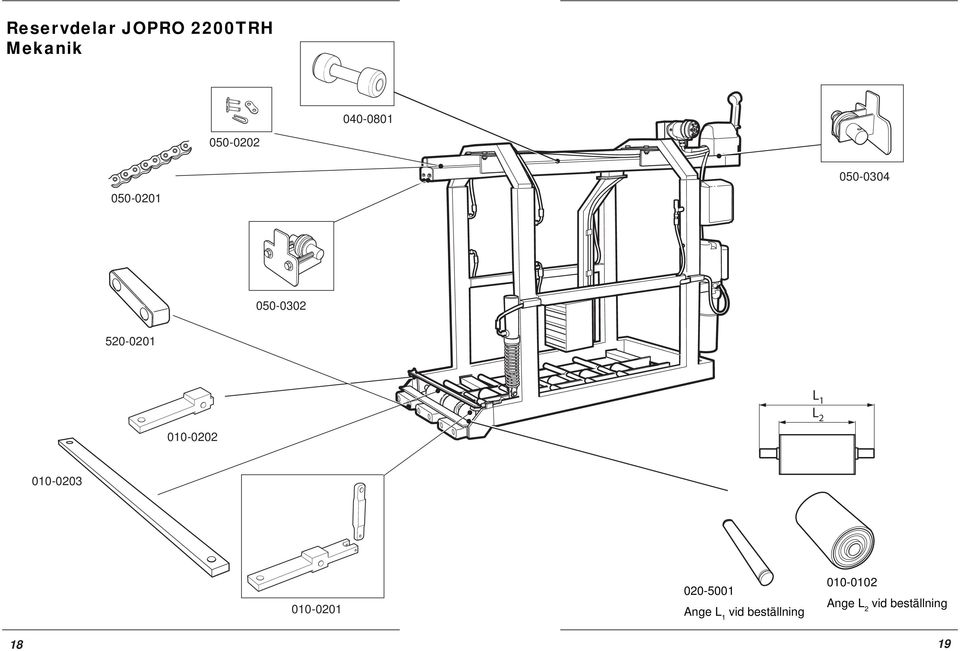

10 Reservdelar JOPRO 2200TRH Mekanik L 1 L Ange L 1 vid beställning Ange L 2 vid beställning 18 19

11 Reservdelar JOPRO 2200TRH El och hydraulik

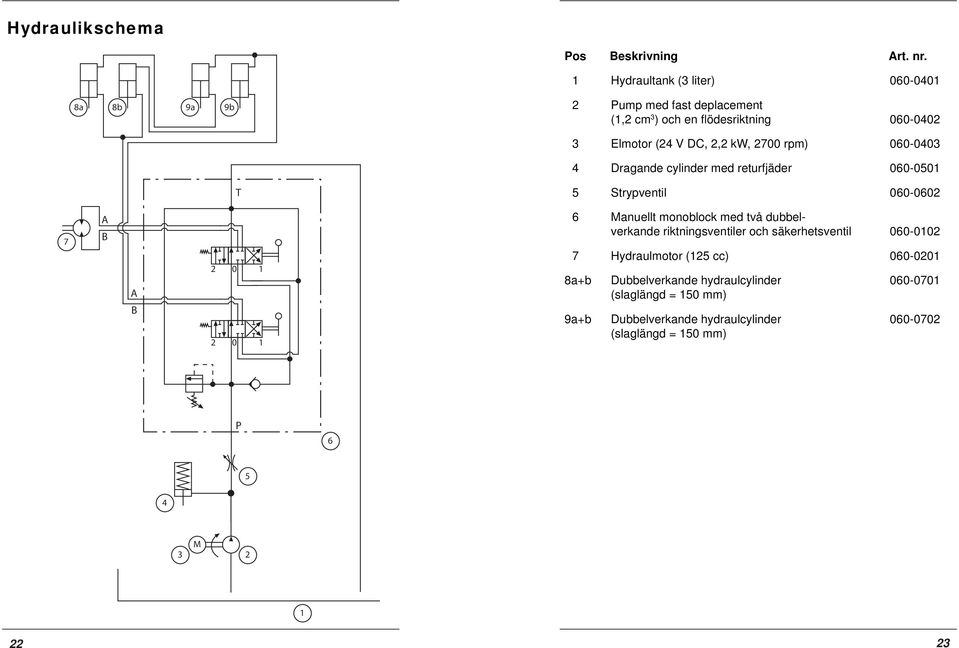

12 Hydraulikschema Pos Beskrivning Art. nr. 1 Hydraultank (3 liter) a 8b 9a 9b 2 Pump med fast deplacement (1,2 cm 3 ) och en fl ödesriktning Elmotor (24 V DC, 2,2 kw, 2700 rpm) Dragande cylinder med returfjäder T 5 Strypventil A B A B Manuellt monoblock med två dubbelverkande riktningsventiler och säkerhetsventil Hydraulmotor (125 cc) a+b Dubbelverkande hydraulcylinder (slaglängd = 150 mm) 9a+b Dubbelverkande hydraulcylinder (slaglängd = 150 mm) P M

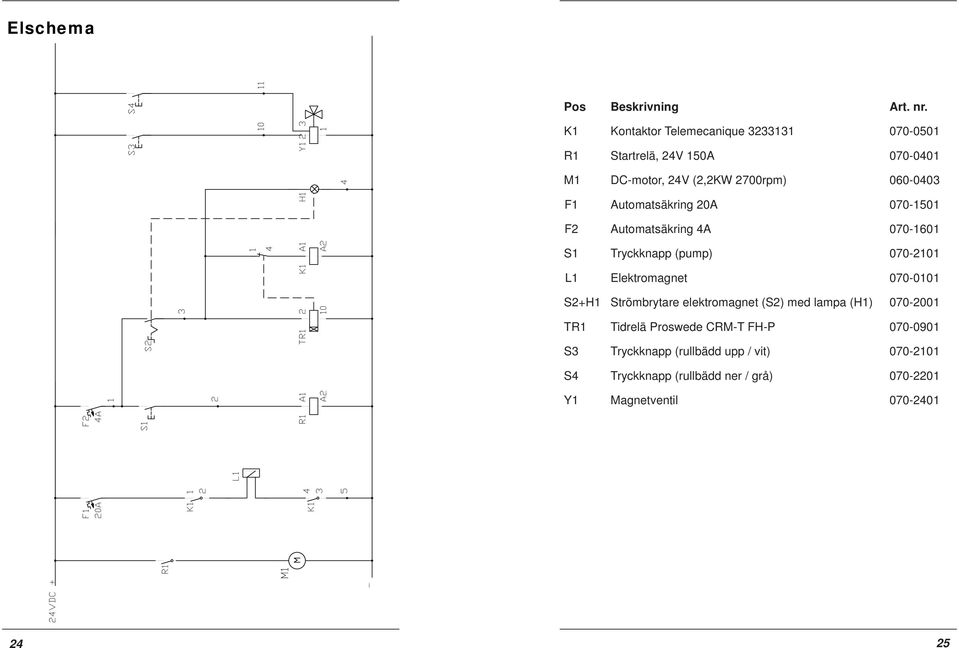

13 Elschema S3 S4 24VDC Y1-1 R1 4 M1 11 Pos Beskrivning Art. nr. K1 Kontaktor Telemecanique R1 Startrelä, 24V 150A M1 DC-motor, 24V (2,2KW 2700rpm) H1 F1 Automatsäkring 20A F2 Automatsäkring 4A F1 F2 3 K R1 A1 TR1 2 K1 A1 A2 10 A2 20A 4A 1 S2 S1 L K1 3 5 S1 Tryckknapp (pump) L1 Elektromagnet S2+H1 Strömbrytare elektromagnet (S2) med lampa (H1) TR1 Tidrelä Proswede CRM-T FH-P S3 Tryckknapp (rullbädd upp / vit) S4 Tryckknapp (rullbädd ner / grå) Y1 Magnetventil

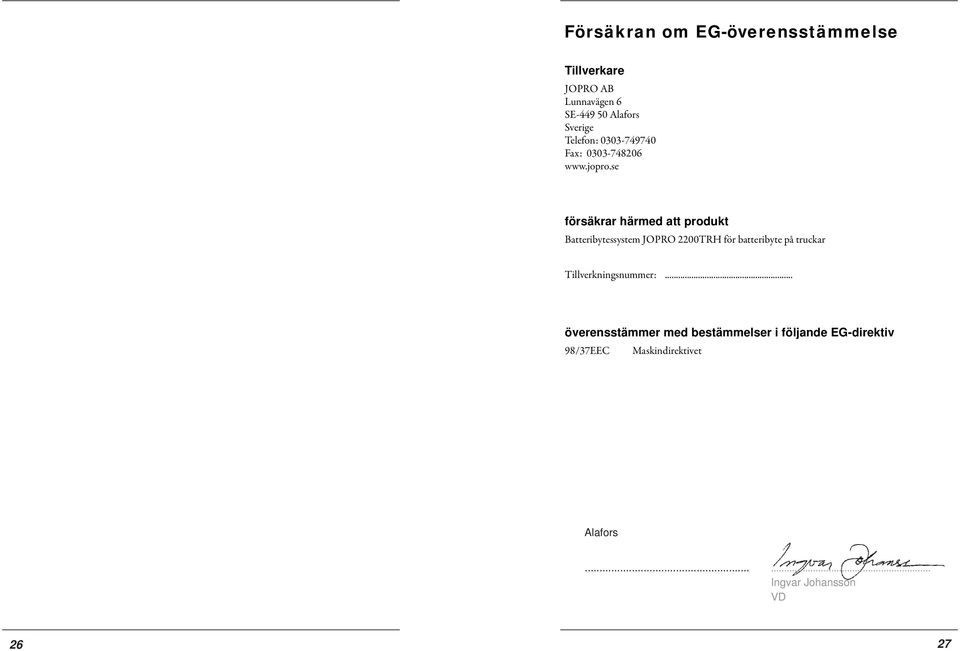

14 Försäkran om EG-överensstämmelse Tillverkare JOPRO AB Lunnavägen 6 SE Alafors Sverige Telefon: Fax: försäkrar härmed att produkt Batteribytessystem JOPRO 2200TRH för batteribyte på truckar Tillverkningsnummer:... överensstämmer med bestämmelser i följande EG-direktiv 98/37EEC Maskindirektivet Alafors Ingvar Johansson VD 26 27

15 Jopro AB Lunnavägen 6 Tel: info@jopro.se SE Alafors Fax: ver. 1.3 May 2011
