1 Projekteringsvägledning DOP Tryckreglerande spjäll DIFFERENCE - ett annorlunda sätt att ha koll på läget. Driftsättning DOP 3.0 sida 3 sida 9 sida 10 ets konstruktion och arbetssätt. Skydd mot spridning av brandgas... Applikationer. 1

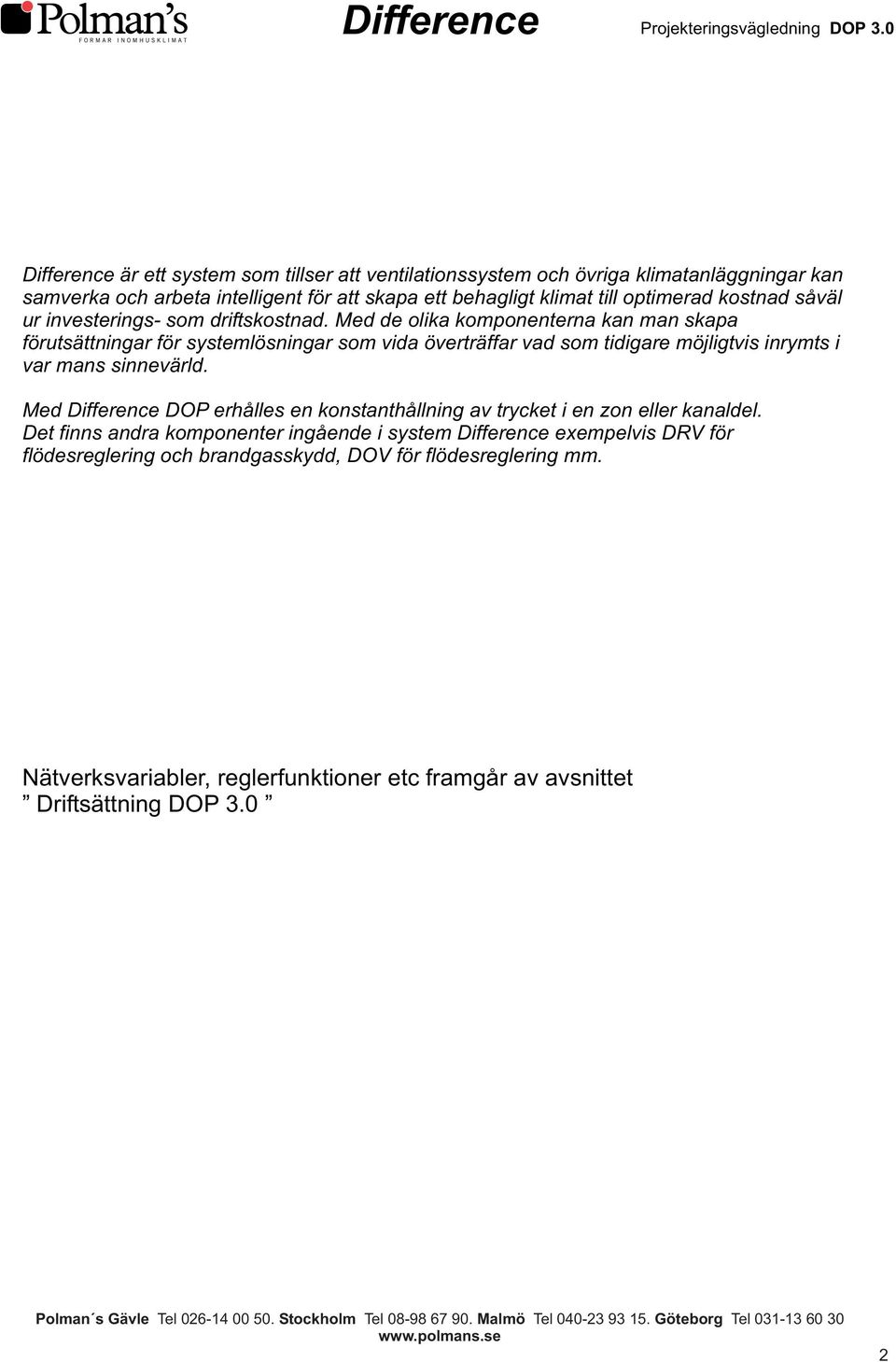

2 Difference är ett system som tillser att ventilationssystem och övriga klimatanläggningar kan samverka och arbeta intelligent för att skapa ett behagligt klimat till optimerad kostnad såväl ur investerings- som driftskostnad. Med de olika komponenterna kan man skapa förutsättningar för systemlösningar som vida överträffar vad som tidigare möjligtvis inrymts i var mans sinnevärld. Med Difference DOP erhålles en konstanthållning av trycket i en zon eller kanaldel. Det finns andra komponenter ingående i system Difference exempelvis DRV för flödesreglering och brandgasskydd, DOV för flödesreglering mm. Nätverksvariabler, reglerfunktioner etc framgår av avsnittet Driftsättning DOP 3.0 2

3 90 ets och dess komponenter DOP är ett spjäll av giljotintyp med en excentriskt placerad spjällaxel. Det hela pjällbladet vrids kring nämnda axel som är lagrad med en bussning av teflon. Kring axeln, som är fyrkantyg i sin ände, sluter en klämbygel vilken i sin tur ingår i spjällmotorn. motorn är infästad via tre skruv i en motorhylla på spjällets chassi. Såväl spjällblad som chassi är tillverkat i förzinkad stålplåt. bladets utformning ger en mycket god strömningsbild med låg ljudalstring och god strypkaraktäristik. På ömse sida om chassit finns cirkulära kanalanslutningsdetaljer med gummiringsttning. Difference typ DOP monterad i kanal. Tempgivare Fabriksmonterad motor med Regularor Gemensam nätverk Och spänning 2 x 2. Dosa bestjänar Flera spjäll. Pendel Svep Ett färdigmonterat spjäll är anslutet till såväl spänning 24V som nätverk enligt montageanvisning. Kanalen är väl upphängd. Mätslang för tryckmätning är ansluten i exempelvis kanal. Kanalgivaren är ett tillbehör. Tryckslang 24 V Spänningsmatning Nätverkskabel Så här levereras DOP Beroende av antalet spjäll och dess storlek levereras spjällen på pall eller i kartong. Varje spjäll levereras med påmonterad spjällmotor innehållande reglerenhet. Temperaturgivare för kanalmontage (tillbehör) är ansluten till spjällmotorns reglerenhet. På motorn sitter en vev för manuell manövrering Fasttryckt. Tryckslang levereras lös för fastsättning på plats. motor Tryckslang Tempgivare 3

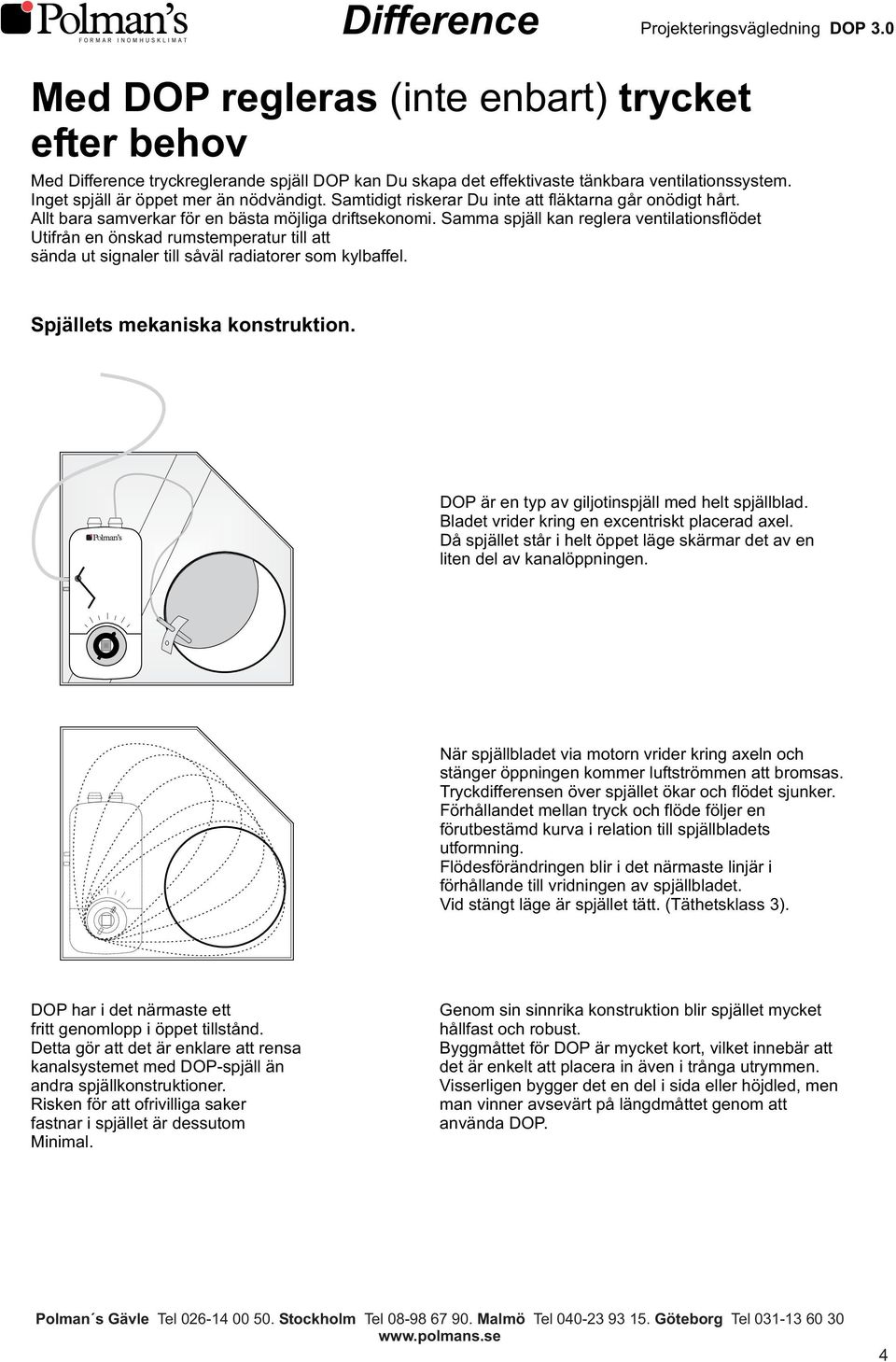

4 Med DOP regleras (inte enbart) efter behov trycket Med Difference tryckreglerande spjäll DOP kan Du skapa det effektivaste tänkbara ventilationssystem. Inget spjäll är öppet mer än nödvändigt. Samtidigt riskerar Du inte att fläktarna går onödigt hårt. Allt bara samverkar för en bästa möjliga driftsekonomi. Samma spjäll kan reglera ventilationsflödet Utifrån en önskad rumstemperatur till att sända ut signaler till såväl radiatorer som kylbaffel. ets mekaniska konstruktion. DOP är en typ av giljotinspjäll med helt spjällblad. Bladet vrider kring en excentriskt placerad axel. Då spjället står i helt öppet läge skärmar det av en liten del av kanalöppningen. När spjällbladet via motorn vrider kring axeln och stänger öppningen kommer luftströmmen att bromsas. Tryckdifferensen över spjället ökar och flödet sjunker. Förhållandet mellan tryck och flöde följer en förutbestämd kurva i relation till spjällbladets utformning. Flödesförändringen blir i det närmaste linjär i förhållande till vridningen av spjällbladet. Vid stängt läge är spjället tätt. (Täthetsklass 3). DOP har i det närmaste ett fritt genomlopp i öppet tillstånd. Detta gör att det är enklare att rensa kanalsystemet med DOP-spjäll än andra spjällkonstruktioner. Risken för att ofrivilliga saker fastnar i spjället är dessutom Minimal. Genom sin sinnrika konstruktion blir spjället mycket hållfast och robust. Byggmåttet för DOP är mycket kort, vilket innebär att det är enkelt att placera in även i trånga utrymmen. Visserligen bygger det en del i sida eller höjdled, men man vinner avsevärt på längdmåttet genom att använda DOP. 4

5 Så här fungerar tryckmätningen Det tryck man avser reglera kan vara under eller övertryck i en kanal eller ett rum/zon. Oavsett vad man skall mäta / reglera är det viktigt att man placerar en mätslang på ett Sådant vis att den verkligen mäter det man söker. Tilluftssystemet + + Luften passerar genom det delvis stängda spjället och skapar ett övertryck i kanalsystemet efter spjäll. Detta tryck mäts som ett statiskt tryck via en slang som är förlagd från spjällets reglerenhet till en lämplig mätpunkt i kanalsystemet. Slangen ansluter till plussida ( + ) på reglerenheten. Då trycket i kanalsystemet sjunker öppnar spjället och vice versa. Frånluftssystemet - - Luften passerar från rummet via mätpunkten till donet för att därefter samlas ihop upp emot aggregatet. Det tryck man mäter som statiskt undertryck via en slang som ansluts till reglerenhetens minussida (-) är det konstanta tryck som regulatorn arbetar för att hålla. Tryckfall 25% 50% 75% 100% Beroende av spjällbladets position dvs öppningsgrad förändras spjällets tryckfall. Detta innebär att man genom att strypa igen spjället kan erhålla ett tillförlitligt mättryck även vid förhållandevis låga flöden. Vid högre luftflöden kan man öppna spjället för att undvika onödiga tryckförluster. Resultatet blir ett spjäll som spänner över ett stort arbetsområde med variabel k-faktor med avseende på öppningsgrad. Lufthastighet 5

6 DOP - måttuppgifter G C 35 B E F D A 120 DOP A B C D E F G Kg , , , , , , ,8 ets chassi består i av galvaniserad stålplåt. bladet är tillverkat av specialbehandlat stål korrisionsskyddat M2. axel dim 16mm. Underhållsfri bussning. Fyrkantig tapp. De cirkulära anslutningarna håller nippeldimension och är försedda med gummiring. Fabriksmonterad motor. motor kan öppnas manuellt. Reglerenhet integrerad i motor. Se montageanvisning. 6

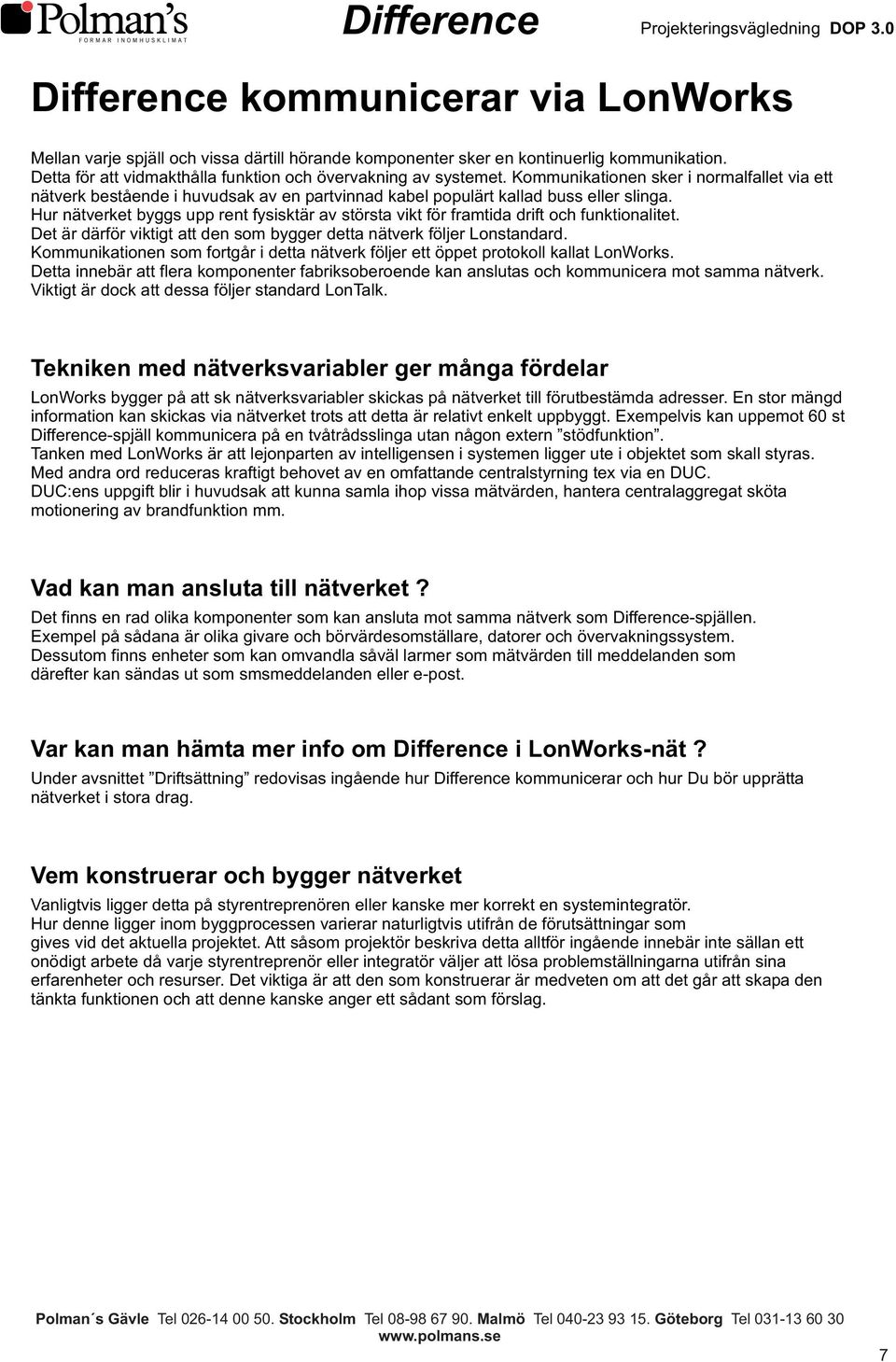

7 Difference kommunicerar via LonWorks Mellan varje spjäll och vissa därtill hörande komponenter sker en kontinuerlig kommunikation. Detta för att vidmakthålla funktion och övervakning av systemet. Kommunikationen sker i normalfallet via ett nätverk bestående i huvudsak av en partvinnad kabel populärt kallad buss eller slinga. Hur nätverket byggs upp rent fysisktär av största vikt för framtida drift och funktionalitet. Det är därför viktigt att den som bygger detta nätverk följer Lonstandard. Kommunikationen som fortgår i detta nätverk följer ett öppet protokoll kallat LonWorks. Detta innebär att flera komponenter fabriksoberoende kan anslutas och kommunicera mot samma nätverk. Viktigt är dock att dessa följer standard LonTalk. Tekniken med nätverksvariabler ger många fördelar LonWorks bygger på att sk nätverksvariabler skickas på nätverket till förutbestämda adresser. En stor mängd information kan skickas via nätverket trots att detta är relativt enkelt uppbyggt. Exempelvis kan uppemot 60 st Difference-spjäll kommunicera på en tvåtrådsslinga utan någon extern stödfunktion. Tanken med LonWorks är att lejonparten av intelligensen i systemen ligger ute i objektet som skall styras. Med andra ord reduceras kraftigt behovet av en omfattande centralstyrning tex via en DUC. DUC:ens uppgift blir i huvudsak att kunna samla ihop vissa mätvärden, hantera centralaggregat sköta motionering av brandfunktion mm. Vad kan man ansluta till nätverket? Det finns en rad olika komponenter som kan ansluta mot samma nätverk som Difference-spjällen. Exempel på sådana är olika givare och börvärdesomställare, datorer och övervakningssystem. Dessutom finns enheter som kan omvandla såväl larmer som mätvärden till meddelanden som därefter kan sändas ut som smsmeddelanden eller e-post. Var kan man hämta mer info om Difference i LonWorks-nät? Under avsnittet Driftsättning redovisas ingående hur Difference kommunicerar och hur Du bör upprätta nätverket i stora drag. Vem konstruerar och bygger nätverket Vanligtvis ligger detta på styrentreprenören eller kanske mer korrekt en systemintegratör. Hur denne ligger inom byggprocessen varierar naturligtvis utifrån de förutsättningar som gives vid det aktuella projektet. Att såsom projektör beskriva detta alltför ingående innebär inte sällan ett onödigt arbete då varje styrentreprenör eller integratör väljer att lösa problemställningarna utifrån sina erfarenheter och resurser. Det viktiga är att den som konstruerar är medveten om att det går att skapa den tänkta funktionen och att denne kanske anger ett sådant som förslag. 7

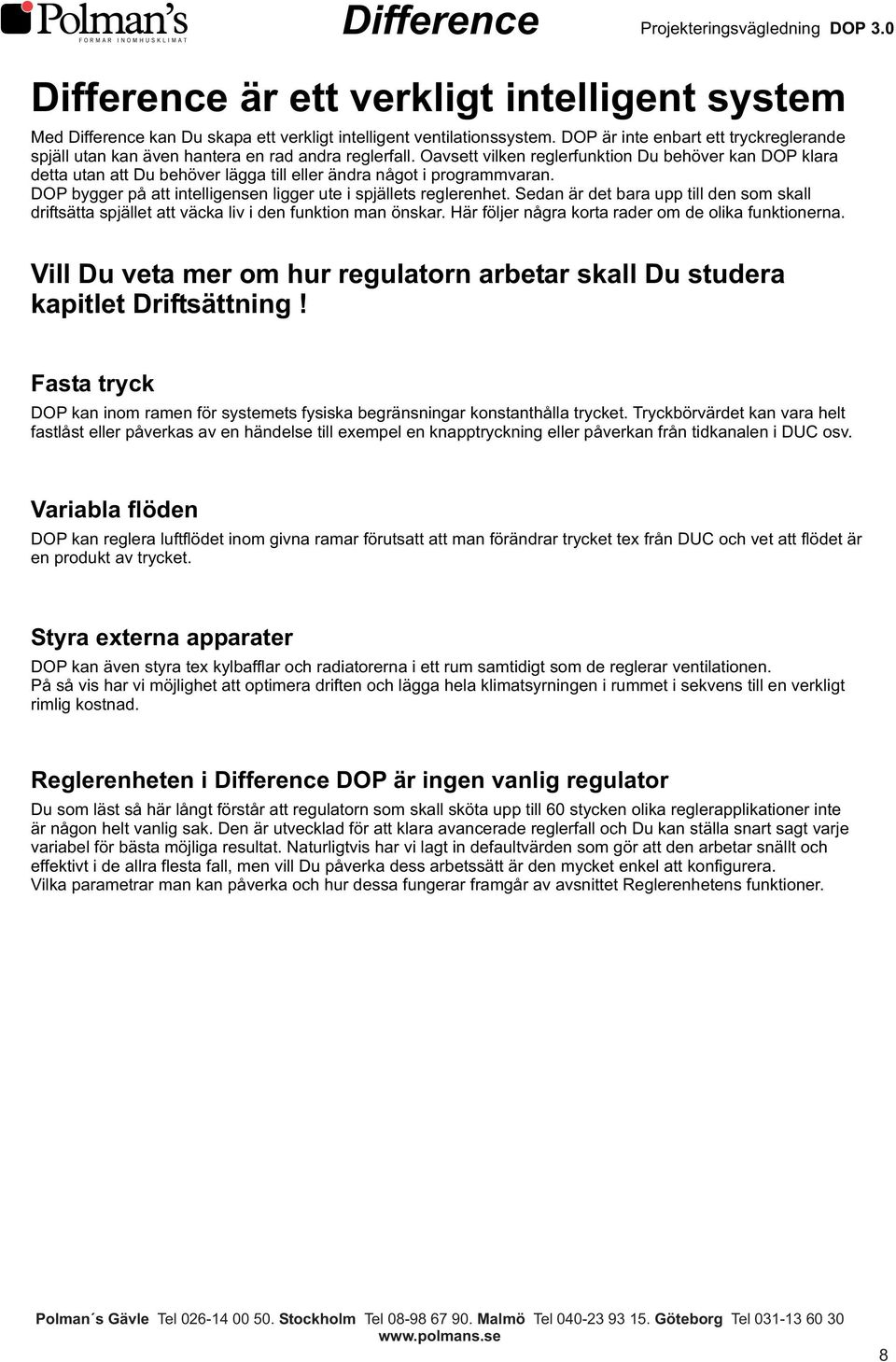

8 Difference är ett verkligt intelligent system Med Difference kan Du skapa ett verkligt intelligent ventilationssystem. DOP är inte enbart ett tryckreglerande spjäll utan kan även hantera en rad andra reglerfall. Oavsett vilken reglerfunktion Du behöver kan DOP klara detta utan att Du behöver lägga till eller ändra något i programmvaran. DOP bygger på att intelligensen ligger ute i spjällets reglerenhet. Sedan är det bara upp till den som skall driftsätta spjället att väcka liv i den funktion man önskar. Här följer några korta rader om de olika funktionerna. Vill Du veta mer om hur regulatorn arbetar skall Du studera kapitlet Driftsättning! Fasta tryck DOP kan inom ramen för systemets fysiska begränsningar konstanthålla trycket. Tryckbörvärdet kan vara helt fastlåst eller påverkas av en händelse till exempel en knapptryckning eller påverkan från tidkanalen i DUC osv. Variabla flöden DOP kan reglera luftflödet inom givna ramar förutsatt att man förändrar trycket tex från DUC och vet att flödet är en produkt av trycket. Styra externa apparater DOP kan även styra tex kylbafflar och radiatorerna i ett rum samtidigt som de reglerar ventilationen. På så vis har vi möjlighet att optimera driften och lägga hela klimatsyrningen i rummet i sekvens till en verkligt rimlig kostnad. Reglerenheten i Difference DOP är ingen vanlig regulator Du som läst så här långt förstår att regulatorn som skall sköta upp till 60 stycken olika reglerapplikationer inte är någon helt vanlig sak. Den är utvecklad för att klara avancerade reglerfall och Du kan ställa snart sagt varje variabel för bästa möjliga resultat. Naturligtvis har vi lagt in defaultvärden som gör att den arbetar snällt och effektivt i de allra flesta fall, men vill Du påverka dess arbetssätt är den mycket enkel att konfigurera. Vilka parametrar man kan påverka och hur dessa fungerar framgår av avsnittet Reglerenhetens funktioner. 8

9 Skydd mot spridning av brandgas DOP är inget brand eller brandgasspjäll. Det finns andra produkter i system Difference såsom DRV vilka kan hantera skydd mot brandgasspridning eller brand. Om man önskar kombinera brandgasskydd med tryckreglering rekommenderas spjäll typ DRV med en specialapplikation för detta ändamål. + M _ Med spjäll typ DRV skapas ett effektivt skydd. Så snart att tilluftsfläkten inte orkar stå emot trycket från brinnande brandcell eller om temperaturgränsen överskrids stänger DRV på fjäder. DOV som beskrivs i detta kapitel är inte ägnat åt denna applikation! _ M + BRAND Reglerenheten och dess funktioner Reglerenheten ansluten till spjällmotorn är programmerad från fabrik. Detta innebär att den är förberedd att klara samtliga de olika driftsfall som finns redovisade under detta avsnitt. Dessa driftsfall kan funktionssättas utifrån de riktlinjer som redovisats i avsnittet Driftsättning. Vissa värden är lagda i programmet som defaultvärden i allt för att underlätta i största möjliga utsträckning vid driftsättningen. Emellertid måste dock vissa parametrar alltid justeras för att den skall arbeta så effektivt som möjligt. Funktionerna redovisas i avsnittet Driftsättning DOP 3.0 Generellt Reglerenheten har förutom ingång för spänning och nätverk även ingång för två temperaturgivare typ PT-1000 samt börvärdesomställare. Den ena av dessa används för kanalgivare och den andra märkt rumsenhet nyttjas endast som tillbehör. Samtliga mätta värden och storheter kan läsas av såsom nätverksvariabler i nätverket. Nätverksvariabler i programvara DOP Samtliga nätverksvariabler i DOP följer standard LonTalk. En omfattande beskrivning över variablerna och dess funktionalitet framgår av kapitlet driftsättning DOP. 9

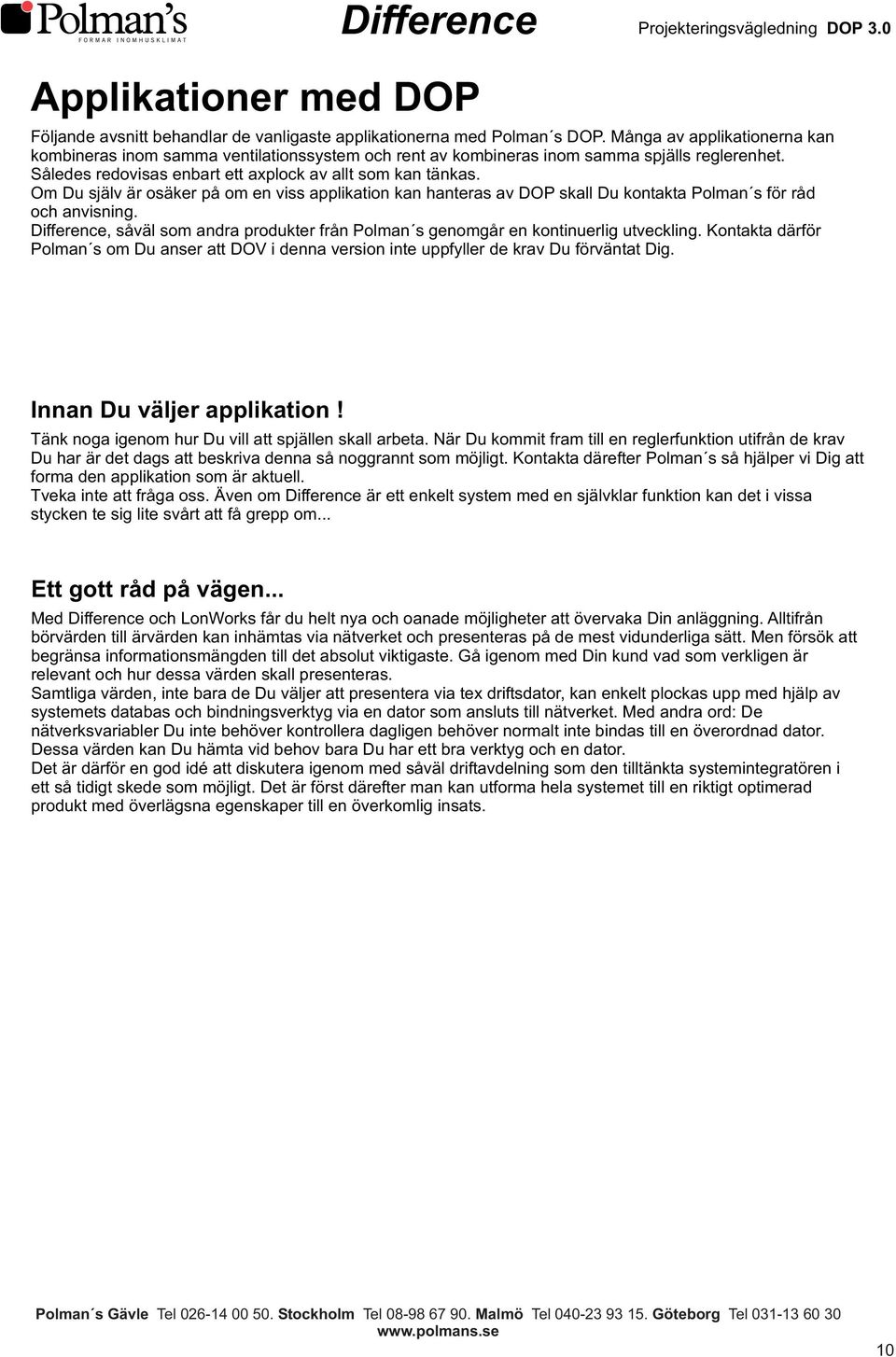

10 Applikationer med DOP Följande avsnitt behandlar de vanligaste applikationerna med Polman s DOP. Många av applikationerna kan kombineras inom samma ventilationssystem och rent av kombineras inom samma spjälls reglerenhet. Således redovisas enbart ett axplock av allt som kan tänkas. Om Du själv är osäker på om en viss applikation kan hanteras av DOP skall Du kontakta Polman s för råd och anvisning. Difference, såväl som andra produkter från Polman s genomgår en kontinuerlig utveckling. Kontakta därför Polman s om Du anser att DOV i denna version inte uppfyller de krav Du förväntat Dig. Innan Du väljer applikation! Tänk noga igenom hur Du vill att spjällen skall arbeta. När Du kommit fram till en reglerfunktion utifrån de krav Du har är det dags att beskriva denna så noggrannt som möjligt. Kontakta därefter Polman s så hjälper vi Dig att forma den applikation som är aktuell. Tveka inte att fråga oss. Även om Difference är ett enkelt system med en självklar funktion kan det i vissa stycken te sig lite svårt att få grepp om... Ett gott råd på vägen... Med Difference och LonWorks får du helt nya och oanade möjligheter att övervaka Din anläggning. Alltifrån börvärden till ärvärden kan inhämtas via nätverket och presenteras på de mest vidunderliga sätt. Men försök att begränsa informationsmängden till det absolut viktigaste. Gå igenom med Din kund vad som verkligen är relevant och hur dessa värden skall presenteras. Samtliga värden, inte bara de Du väljer att presentera via tex driftsdator, kan enkelt plockas upp med hjälp av systemets databas och bindningsverktyg via en dator som ansluts till nätverket. Med andra ord: De nätverksvariabler Du inte behöver kontrollera dagligen behöver normalt inte bindas till en överordnad dator. Dessa värden kan Du hämta vid behov bara Du har ett bra verktyg och en dator. Det är därför en god idé att diskutera igenom med såväl driftavdelning som den tilltänkta systemintegratören i ett så tidigt skede som möjligt. Det är först därefter man kan utforma hela systemet till en riktigt optimerad produkt med överlägsna egenskaper till en överkomlig insats. 10

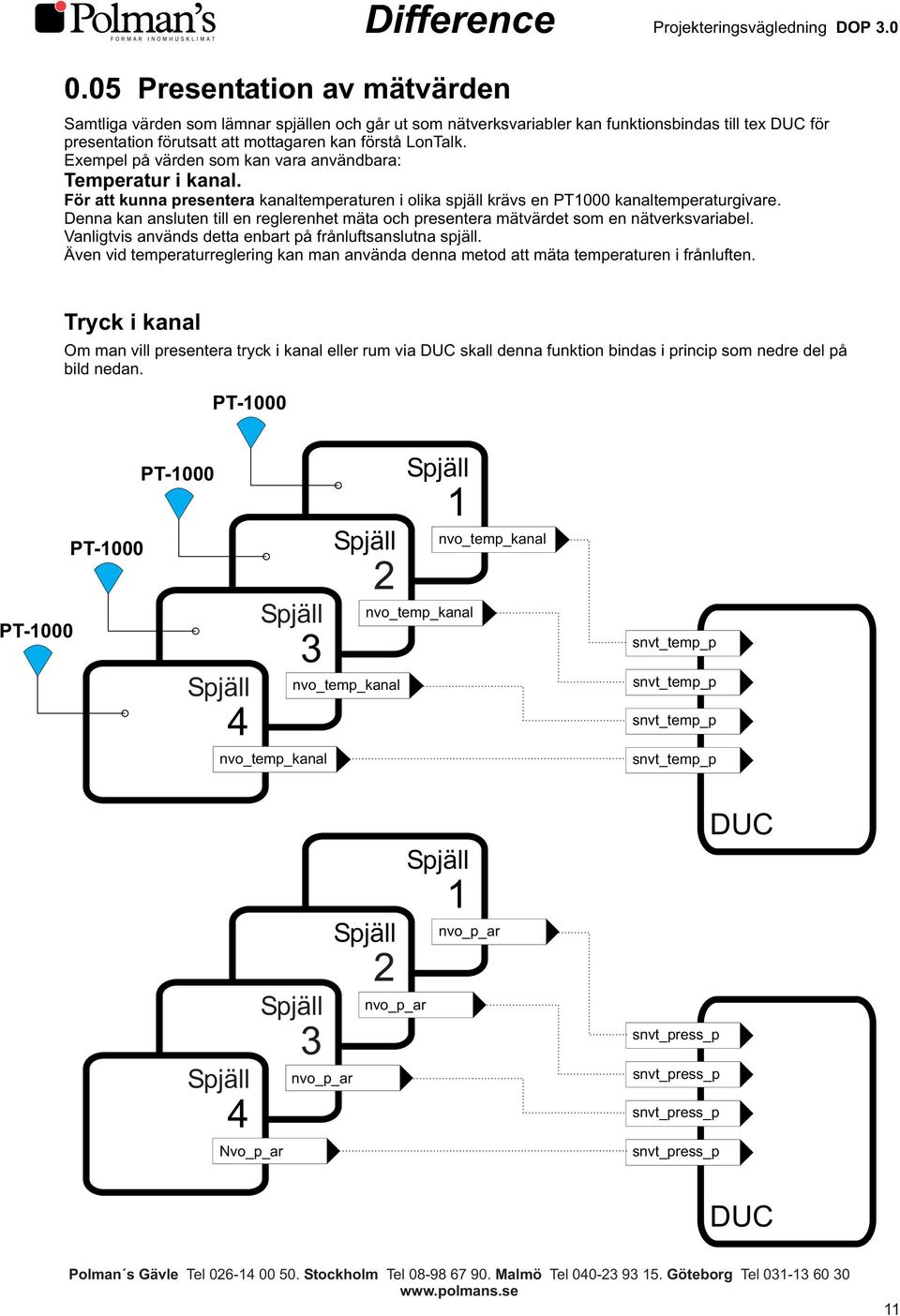

11 0.05 Presentation av mätvärden Samtliga värden som lämnar spjällen och går ut som nätverksvariabler kan funktionsbindas till tex DUC för presentation förutsatt att mottagaren kan förstå LonTalk. Exempel på värden som kan vara användbara: Temperatur i kanal. För att kunna presentera kanaltemperaturen i olika spjäll krävs en PT1000 kanaltemperaturgivare. Denna kan ansluten till en reglerenhet mäta och presentera mätvärdet som en nätverksvariabel. Vanligtvis används detta enbart på frånluftsanslutna spjäll. Även vid temperaturreglering kan man använda denna metod att mäta temperaturen i frånluften. Tryck i kanal Om man vill presentera tryck i kanal eller rum via DUC skall denna funktion bindas i princip som nedre del på bild nedan. PT-1000 PT-1000 PT-1000 PT nvo_temp_kanal 2 nvo_temp_kanal 1 nvo_temp_kanal nvo_temp_kanal snvt_temp_p snvt_temp_p snvt_temp_p snvt_temp_p 4 Nvo_p_ar DUC DUC 11

12 0.20 Styrning av aggregatens varvtal Tryckreglering Den vanligaste metoden att styra fläktarnas varvtal är att konstanthålla trycket i kanalsystemet mellan spjäll och aggregat. Då får alltid spjällen ett acceptabelt tryck att arbeta med för att konstanthålla trycket i kanalsystemet mellan rum och spjäll. Varvtalsreglering utan tryckreglering Det finns andra metoder än direkt tryckreglering för att styra fläktarnas varvtal. En metod är att kontinuerligt mäta spjällens öppningsgrad och på så vis styra fläktarnas varvtal så att inget spjäll är öppet mer än 80% osv. En sådan reglering kan vara mycket driftekonomisk snvt_lev_cont_f snvt_lev_cont_f snvt_lev_cont_f snvt_lev_cont_f DUC 12

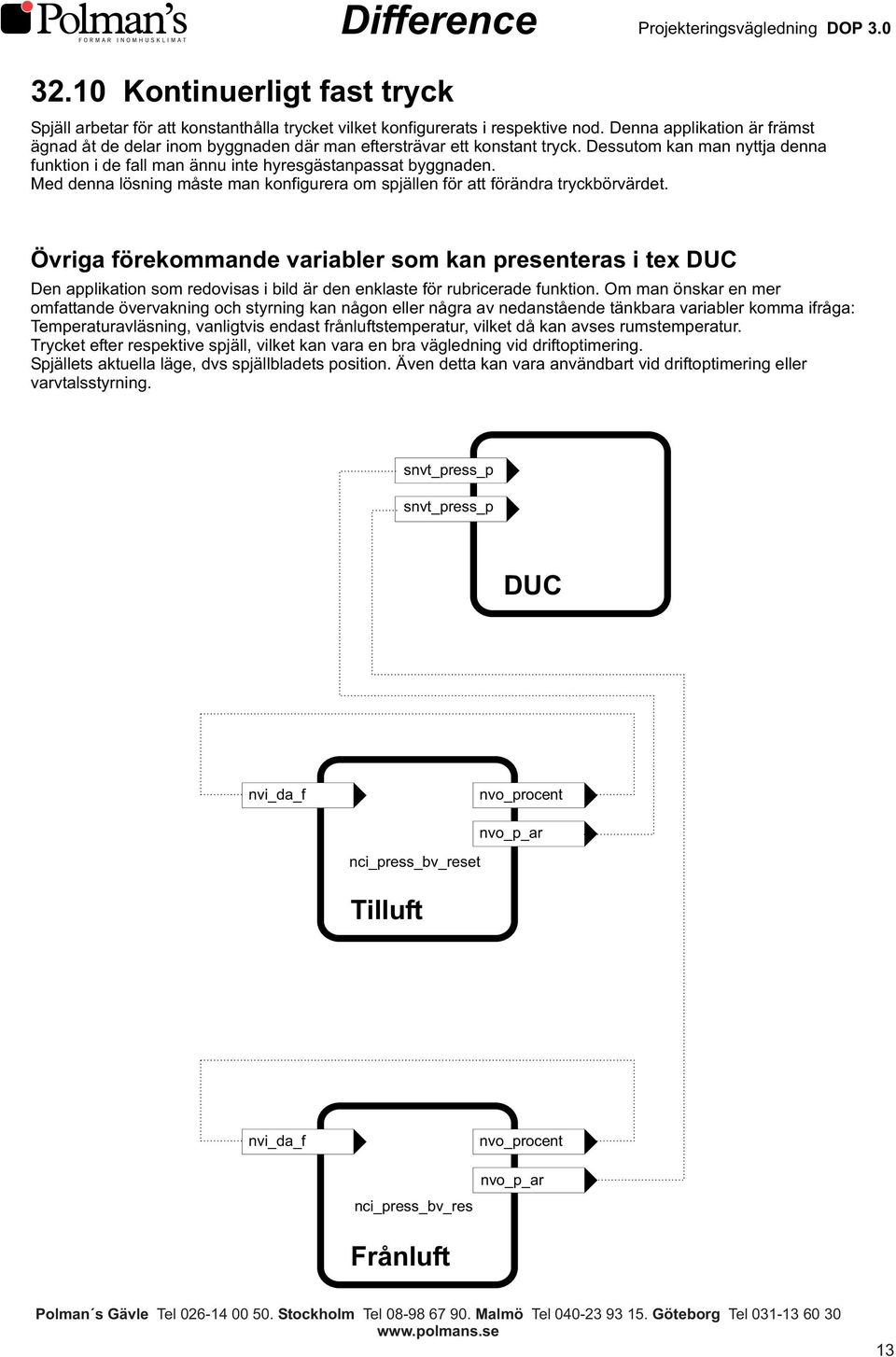

13 32.10 Kontinuerligt fast tryck arbetar för att konstanthålla trycket vilket konfigurerats i respektive nod. Denna applikation är främst ägnad åt de delar inom byggnaden där man eftersträvar ett konstant tryck. Dessutom kan man nyttja denna funktion i de fall man ännu inte hyresgästanpassat byggnaden. Med denna lösning måste man konfigurera om spjällen för att förändra tryckbörvärdet. Övriga förekommande variabler som kan presenteras i tex DUC Den applikation som redovisas i bild är den enklaste för rubricerade funktion. Om man önskar en mer omfattande övervakning och styrning kan någon eller några av nedanstående tänkbara variabler komma ifråga: Temperaturavläsning, vanligtvis endast frånluftstemperatur, vilket då kan avses rumstemperatur. Trycket efter respektive spjäll, vilket kan vara en bra vägledning vid driftoptimering. ets aktuella läge, dvs spjällbladets position. Även detta kan vara användbart vid driftoptimering eller varvtalsstyrning. DUC nvi_da_f nci_press_bv_reset Tilluft nvi_da_f nci_press_bv_res Frånluft 13

14 32.20 Tryckreglering börvärde från DUC arbetar för att konstanthålla trycket vilket skall kunna påverkas från börvärdesomställare i DUC. Med denna lösning måste man enkelt ställa om tryckbörvärdet för olika drifttider etc. Övriga förekommande variabler som kan presenteras i tex DUC Den applikation som redovisas i bild är den enklaste för rubricerade funktion. Om man önskar en mer omfattande övervakning och styrning kan någon eller några av nedanstående tänkbara variabler komma ifråga: Temperaturavläsning, vanligtvis endast frånluftstemperatur, vilket då kan avses rumstemperatur. Trycket efter respektive spjäll, vilket kan vara en bra vägledning vid driftoptimering. ets aktuella läge, dvs spjällbladets position. Även detta kan vara användbart vid driftoptimering eller varvtalsstyrning. DUC nvi_da_f Tilluft nvi_da_f Frånluft 14
