Manual för TH SOL 801 hybrid.

Transkript

1 D Percy Eriksson 1 av 20 Manual för TH SOL 801 hybrid. TH Solar Sverige. Tossene Berg Dingle Support: vardag Internet: E-post : info@thsolar.se

2 D Percy Eriksson 2 av 20 TH SOL 801 Hybrid är en varmvattenberedare med 1 st. solfångarpanel. Solfångarpanelen är uppbyggd med 16 vakuumrör av U typ. Kapaciteten på systemet är 80 liter varmvatten. Solpanelen har gott och väl kapacitet för dessa 80 liter under sommarhalvåret. Ansluts elpatronen till systemet så produceras varmvatten året runt även då solen inte skiner. Bild TH Sol 801 hybrid. Panel SLU 16/1500 för liggande montage samt 80 liter tank, styrenhet och wiilo cirkulationspump Observera att även tanken skall monteras vågrät på vägg.

3 D Percy Eriksson 3 av 20 Uppackning. Kontrollera att samtliga delar i leveransen finns med samt att inga delar skadats i transporten. Var extra uppmärksam då vakuumrören kontrolleras. Följande delar ingår i ett system Nr Detalj / funktion Info Anm. Antal Levererad 1 Reduceringsventil för inkommande vatten 2 bar 1 2 Övergång ½ - ½ 4 3 Backventil ½ 1 4 Vinkel 90 ½ - ½ 2 5 Filter ½ 1 6 Säkerhetsventil 4 Bar 1 7 T- koppling 3x1/2 2 8 Kulventil ½-1/2 *1 2 9 Takfäste plåt/tegel 2 10 C-Pump Wiilo smart Kopparrör 5/8 *2 16m 12 Styrenhet 1 13 Konad anslutning hona ¾ 6 14 Reducering ½ ¾ 6 Anm.1: För avtappning av systemet vintertid. Anm.2: Kopparrör dimension 5/8 tum. Mer information under punkten Konade kopplingar 5/8 tum.

4 D Percy Eriksson 4 av 20 Placering av TH SOL 801 hybrid. En lämplig placering av solfångarmodulen varierar på vart i landet anläggningen installeras. Vintertid ger en snötäckt solfångare ingen värme. I de norra delarna och/eller platser med rikligt med snö är ett väggmontage att föredra. I södra Sverige och längs kusterna rekommenderas att solfångarmodulen monteras på tak med söderläge. Vid montering på tak skall medföljande takfästen användas. Vid montering på vägg skall medföljande aluminiumvinklar användas. Dessa är bipackade i en ficka på frigolitförpackningen som skyddar vakuumrören. Allt förpackningsmaterial är återvinningsbart och skall inlämnas på miljöstation. Bild visar Vinkel för väggmontage

5 D Percy Eriksson 5 av 20 TH SOL 801 hybrid monterad på stuga. 80 liters tank på insidan sovloftsgavel. Montage. Oavsett om solfångarpanelen monteras på vägg eller tak så skall modell TH SOL 801 hybrid monteras med vakuumrören horisontellt. Text inlet på gavel nedåt. Text outlet skall alltid monteras uppåt. Montering med vakuumrören stående är ej tillåtet eftersom modell TH SOL 801 hybrid cirkulerar rent vatten. Fritidshusägare skall tömma både tank och solfångarmodulen inför vintern för att systemet ej skall skadas av frost. Monteras panelen med vakuumrören stående kan solfångarmodulen inte tömmas tillfredställande och kan därför skadas. Skador uppkomna på grund av felaktigt monterad solfångarmodul täcks ej av garanti. Av samma anledningar skall även varmvattentanken monteras horisontellt så att även denna kan tömmas under vintermånaderna.

6 D Percy Eriksson 6 av 20 Rördragning. Efter att solfångarpanelen monterats på tak/vägg så skall rör mellan panelen och tanken/beredaren dras. För bästa utnyttjande av värmen från panelen så skall denna rördragning vara så kort som möjligt. Ju längre rör desto mer värmeförluster får man. Rördragning in & utvändigt skall isoleras med högtemperatur tålig isolering. Isoleringen skall även vara UV beständig, (gäller utomhus). Obs isolering beställs separat i önskad längd vid beställning av solfångarpaketet.

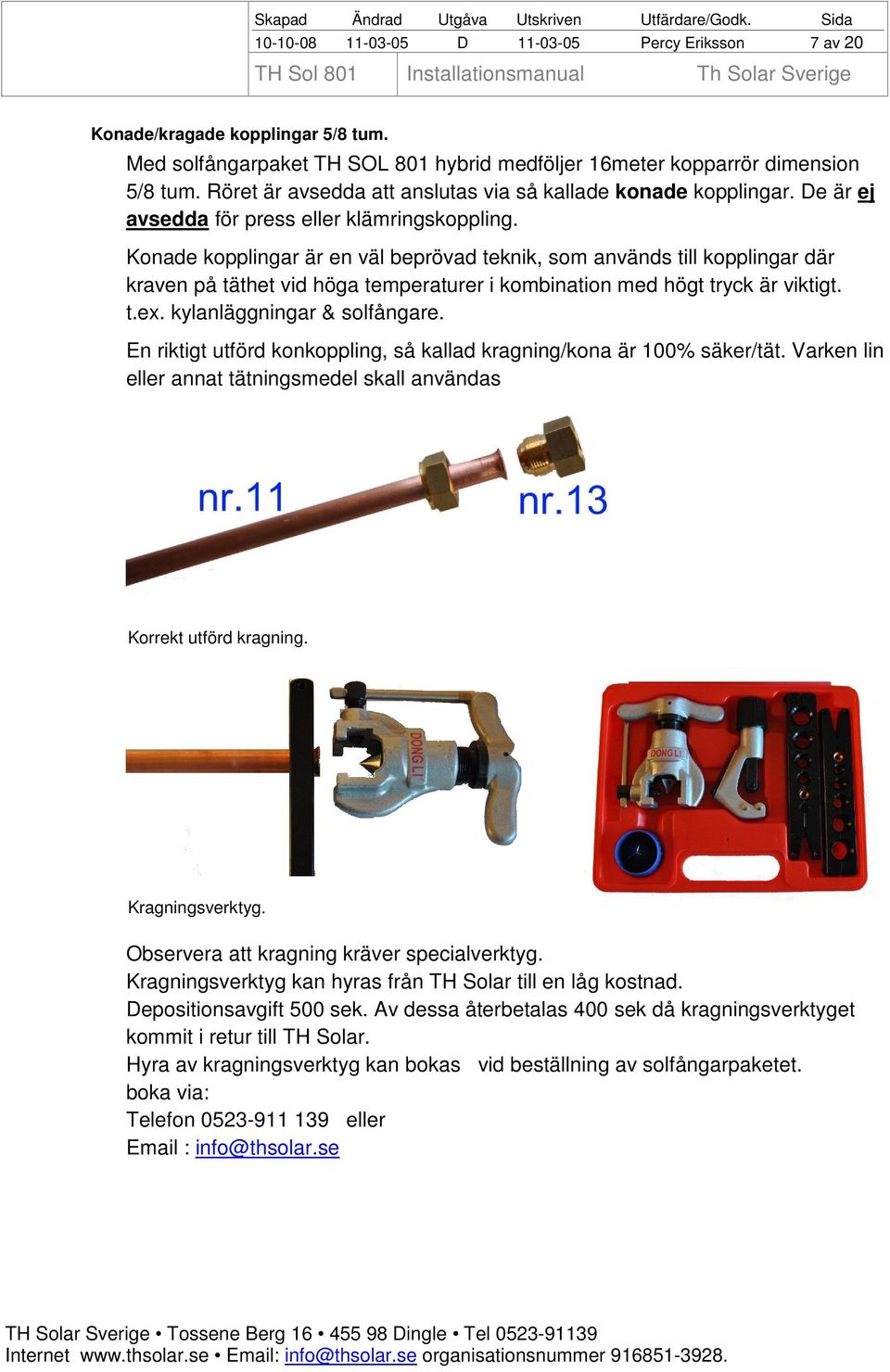

7 D Percy Eriksson 7 av 20 Konade/kragade kopplingar 5/8 tum. Med solfångarpaket TH SOL 801 hybrid medföljer 16meter kopparrör dimension 5/8 tum. Röret är avsedda att anslutas via så kallade konade kopplingar. De är ej avsedda för press eller klämringskoppling. Konade kopplingar är en väl beprövad teknik, som används till kopplingar där kraven på täthet vid höga temperaturer i kombination med högt tryck är viktigt. t.ex. kylanläggningar & solfångare. En riktigt utförd konkoppling, så kallad kragning/kona är 100% säker/tät. Varken lin eller annat tätningsmedel skall användas Korrekt utförd kragning. Kragningsverktyg. Observera att kragning kräver specialverktyg. Kragningsverktyg kan hyras från TH Solar till en låg kostnad. Depositionsavgift 500 sek. Av dessa återbetalas 400 sek då kragningsverktyget kommit i retur till TH Solar. Hyra av kragningsverktyg kan bokas vid beställning av solfångarpaketet. boka via: Telefon eller info@thsolar.se

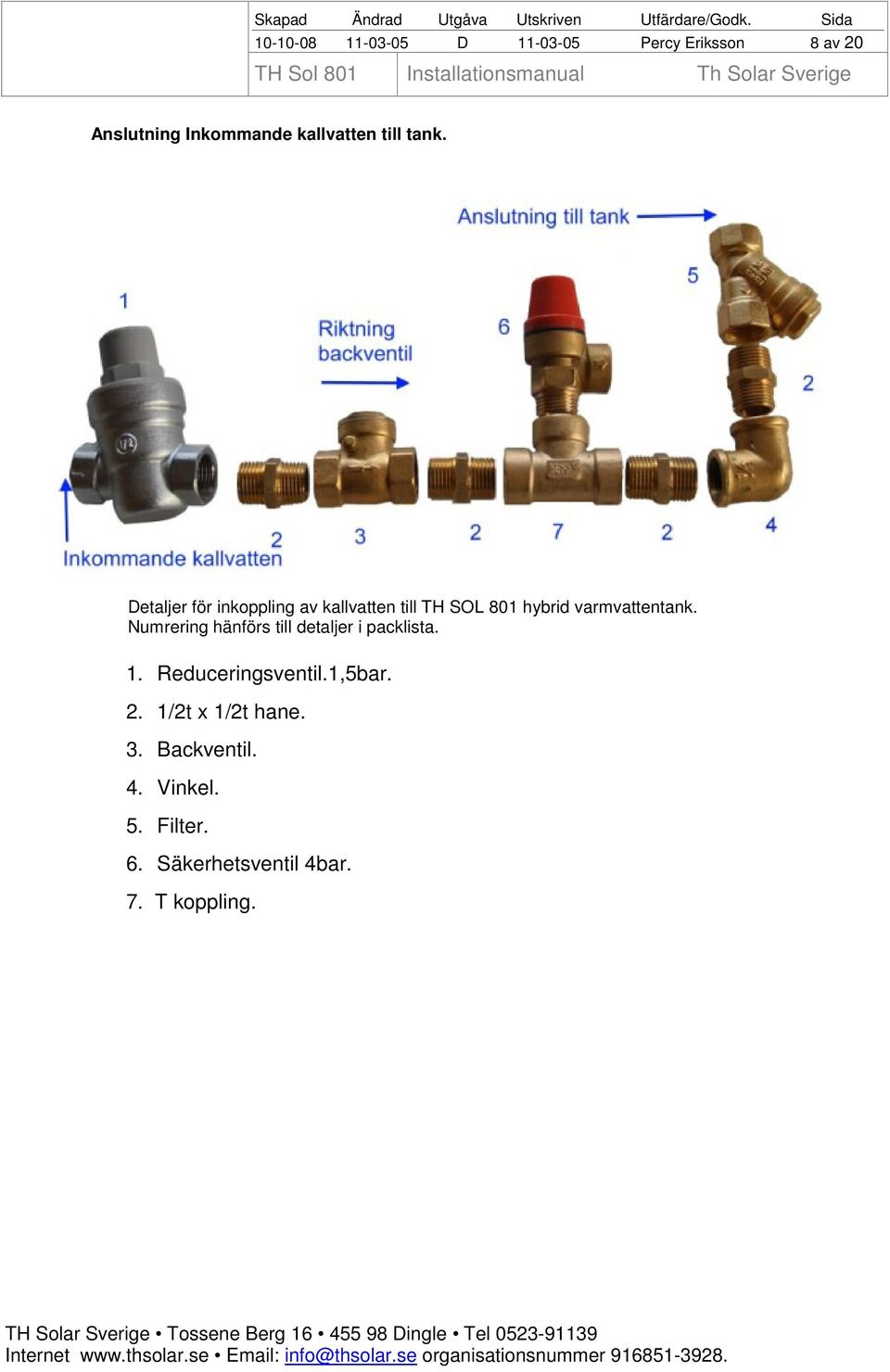

8 D Percy Eriksson 8 av 20 Anslutning Inkommande kallvatten till tank. Detaljer för inkoppling av kallvatten till TH SOL 801 hybrid varmvattentank. Numrering hänförs till detaljer i packlista. 1. Reduceringsventil.1,5bar. 2. 1/2t x 1/2t hane. 3. Backventil. 4. Vinkel. 5. Filter. 6. Säkerhetsventil 4bar. 7. T koppling.

9 D Percy Eriksson 9 av 20 Viilo cirkulationspump med tillhörande kopplingar. Notera flödesriktning på pumpen. Riktningen är markerad på pumpen med en pil >. Cirkulationspump eller elpatron får ej inkopplas om systemet inte är vattenfyllt. Görs detta så kan cirkulationspumpen eller elpatronen skadas av överhettning.

10 D Percy Eriksson 10 av 20 Montering av cirkulationspump. Medföljande Wiilo pump anslutes på utgående koppling från tank nr 3. (se bild) Flödesriktning på pumpen markerat med pil> (vätskan) skall Cirkulera från tank anslutning no 3> till inlet på solfångaren ock sedan i retur igen till tankanslutning no 1.anslutning no 2 är påfyllning kallvatten. Anslutning no 4.är Tappvarmvatten.( obs att bilden är fotograferad från baksidan av tanken,obs även att anslutningarna numrering gäller från vänster. Se bild sidan 16. Inkoppling styrenhet. Styrning av solfångaren sker med ett antal olika komponenter som skall kopplas ihop. Styrboxen tar emot data från temperaturgivarna samt kontrollerar cirkulationspumpen och elpatron. Inställningar och övervakning sker via displayenheten.

11 D Percy Eriksson 11 av 20 Inkopplingsanvisning. Observera att all koppling skall ske med strömmen bruten, 230V kontakt urdragen. Installation skall utföras av behörig elektriker eller person med god elkunskap. Notera att färger på kablage för temperaturgivare kan variera. Kablarna kan dock växlas inbördes så länge som korrekt givare ansluts till sin respektive plint. Kablage till display är däremot alltid färgmärkt röd, vit, svart och får EJ växlas. Likaså anslutning av starkströmskablage får ej växlas. Vid markering 13 i bilden ovan sitter även en reset knapp. Denna knapp används för att återställa systemet till fabriksinställda värden.

12 D Percy Eriksson 12 av 20 Display Symboler / funktion. 1 Grön lysdiod. Indikerar att apparaten är påslagen. 2 PÅ/AV knapp. 3 Klock knapp för inställning av tid. 4 Denna option finns ej på denna modell av styrning. 5 Värme på - Knapp för manuell inkoppling av elpatron 6 Återställnings knapp. Återställer till fabriksinställningar. 7 ESC, för att gå ur menyer 8 SET knapp för att bekräfta ett val 9 + Knapp för att öka parameter 10 - Knapp för att minska parameter 11 LCD panel (skärm) Igångsättning av styrenhet. Se separat dokumentation för styrenheten.

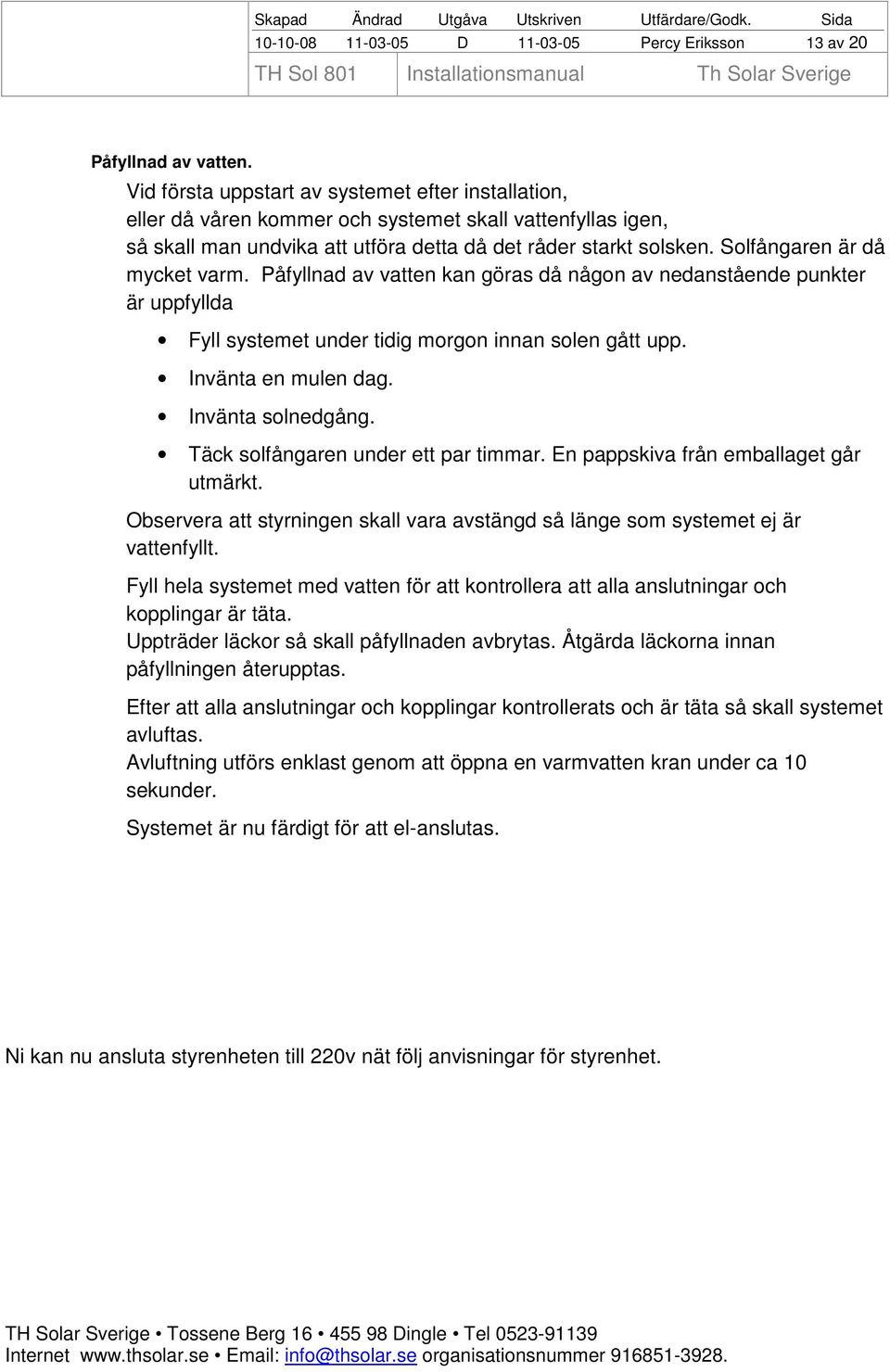

13 D Percy Eriksson 13 av 20 Påfyllnad av vatten. Vid första uppstart av systemet efter installation, eller då våren kommer och systemet skall vattenfyllas igen, så skall man undvika att utföra detta då det råder starkt solsken. Solfångaren är då mycket varm. Påfyllnad av vatten kan göras då någon av nedanstående punkter är uppfyllda Fyll systemet under tidig morgon innan solen gått upp. Invänta en mulen dag. Invänta solnedgång. Täck solfångaren under ett par timmar. En pappskiva från emballaget går utmärkt. Observera att styrningen skall vara avstängd så länge som systemet ej är vattenfyllt. Fyll hela systemet med vatten för att kontrollera att alla anslutningar och kopplingar är täta. Uppträder läckor så skall påfyllnaden avbrytas. Åtgärda läckorna innan påfyllningen återupptas. Efter att alla anslutningar och kopplingar kontrollerats och är täta så skall systemet avluftas. Avluftning utförs enklast genom att öppna en varmvatten kran under ca 10 sekunder. Systemet är nu färdigt för att el-anslutas. Ni kan nu ansluta styrenheten till 220v nät följ anvisningar för styrenhet.

14 D Percy Eriksson 14 av 20 Tömning av system inför vinter. 1. Stäng först inkommande vatten till stugan(oftast vid hydroforpump vid kommunalt vatten före vattenmätare. 2. OBS Viktigt att elanslutningen är urkopplad. Styrenheten strömlös. 4. Lossa röranslutning vid outlet = överst på solpanelen. 5. Därefter öppna kranen under panelen vid inlet, NU skall panelen bli tömd på vatten. 6. Nu öppnas både kall o varmvattenkran efter tanken, Därefter lossas anslutningar under tanken. 7. Som en extra säkerhetsåtgärd kan man för att undvika att få vatten stående i böjar eller dylikt blåsa igenom panel och rör med tryckluft.

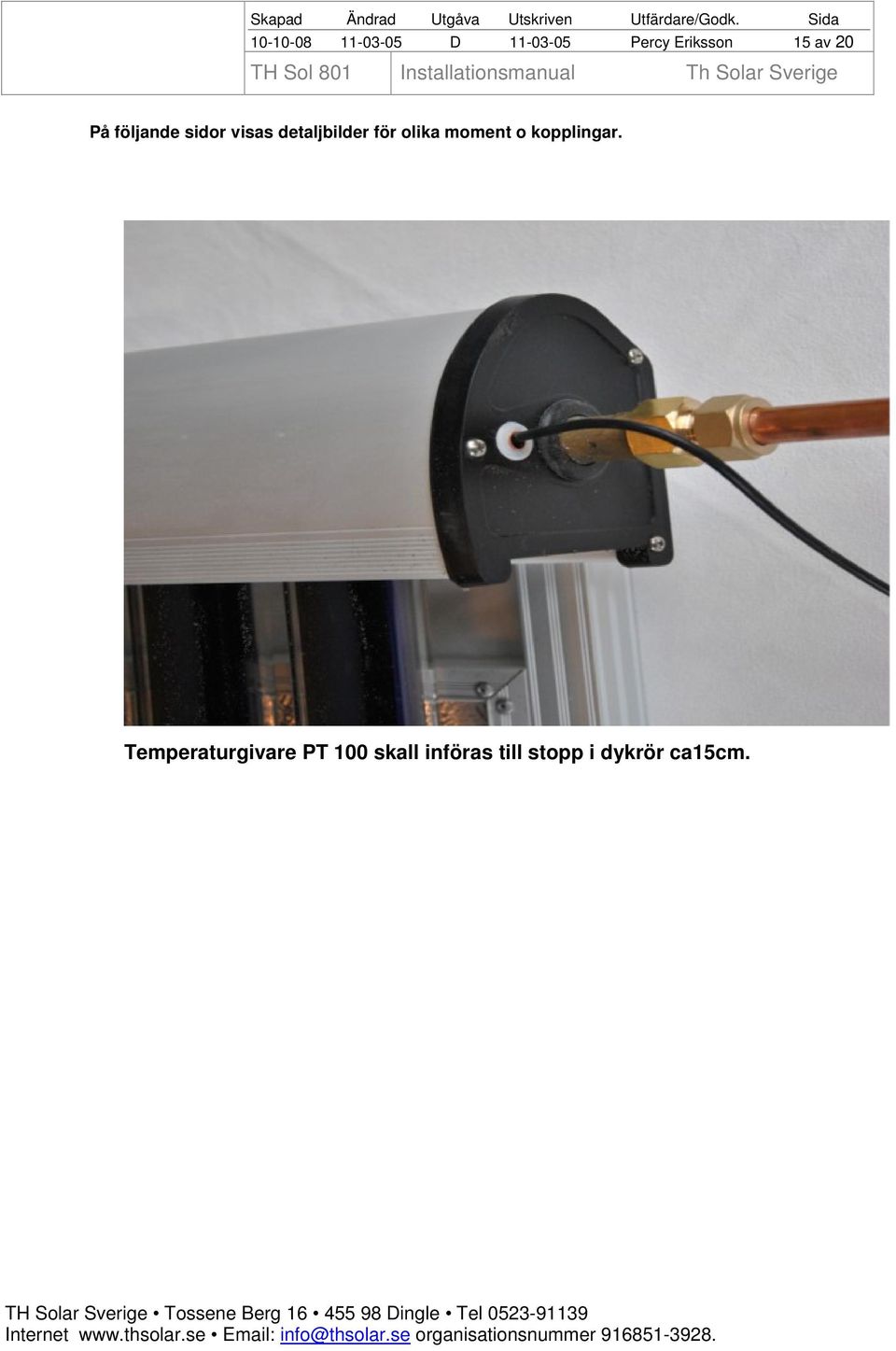

15 D Percy Eriksson 15 av 20 På följande sidor visas detaljbilder för olika moment o kopplingar. Temperaturgivare PT 100 skall införas till stopp i dykrör ca15cm.

16 D Percy Eriksson 16 av 20 Tank med anslutningar. Tankens anslutningar sett från baksida,från vänster: Anslutning nr1.varmt vatten från solfångare till tank. Anslutning nr2. Kallvatten in. Anslutning nr3 Cirkulation till solfångare. Anslutning nr4. Varmvatten till blandare/dusch. SP dokument för solfångarbidrag Skall bifogas ansökan till länstyrelsen i respektive län. Blankett för ansökan Om stöd från Boverket sidan 18.

17 D Percy Eriksson 17 av 20
