1 SWEDEN Intelligent heating system DIGI LINE IHS MANUAL

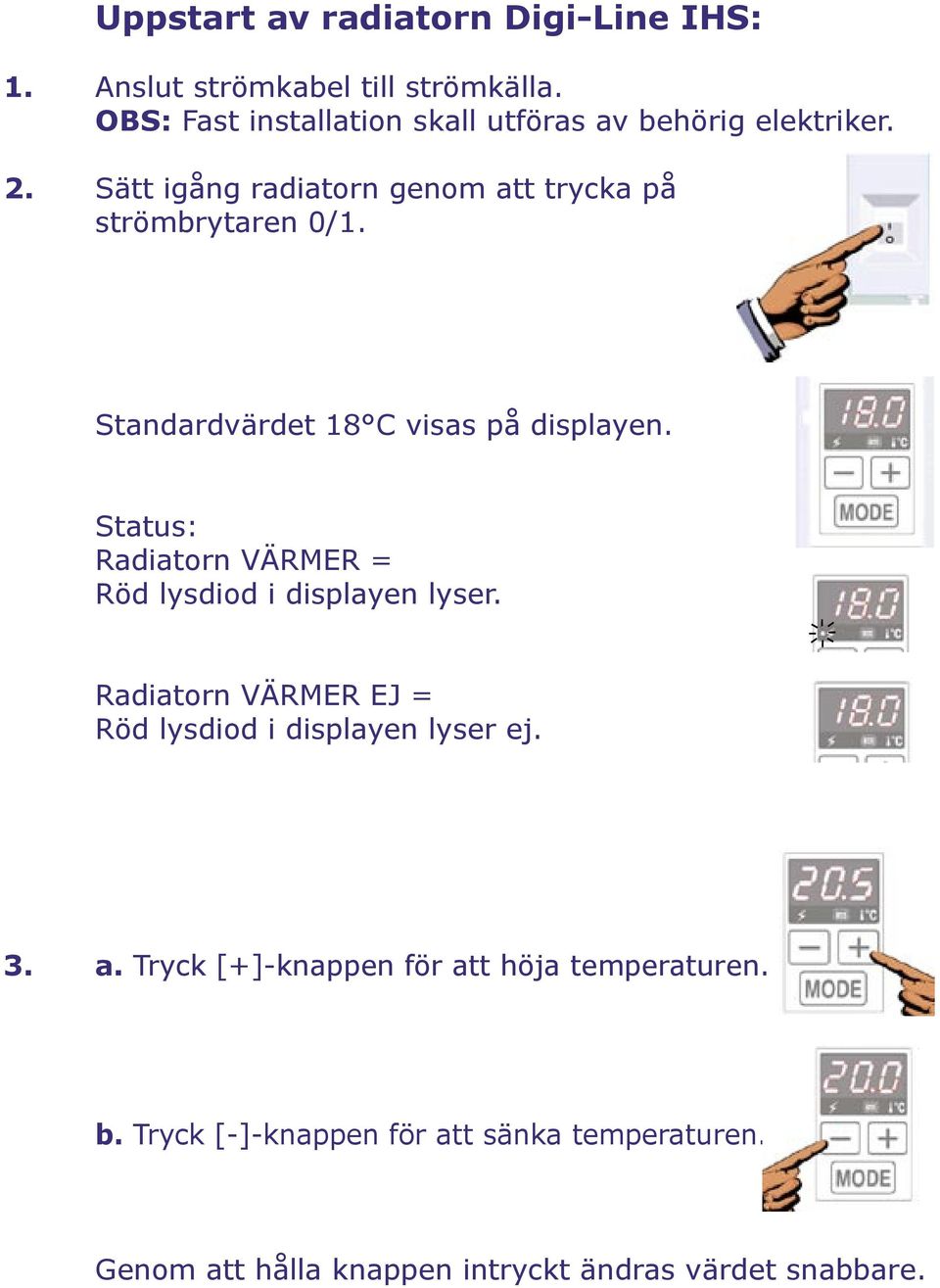

2 Uppstart av radiatorn Digi-Line IHS: 1. Anslut strömkabel till strömkälla. OBS: Fast installation skall utföras av behörig elektriker. 2. Sätt igång radiatorn genom att trycka på strömbrytaren 0/1. Standardvärdet 18 C visas på displayen. Status: Radiatorn VÄRMER = Röd lysdiod i displayen lyser. Radiatorn VÄRMER EJ = Röd lysdiod i displayen lyser ej. 3. a. Tryck [+]-knappen för att höja temperaturen. b. Tryck [-]-knappen för att sänka temperaturen. Genom att hålla knappen intryckt ändras värdet snabbare.

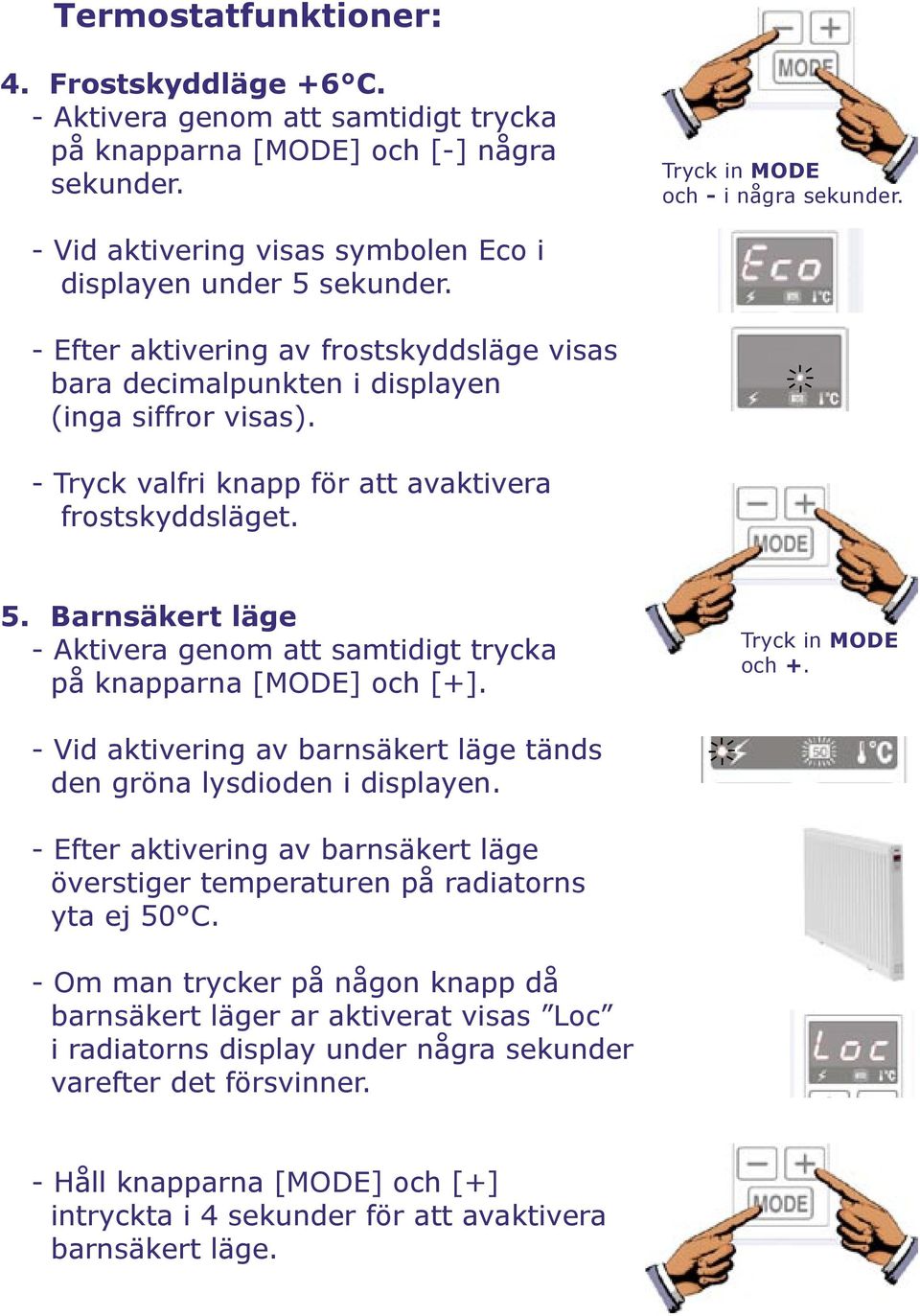

3 Termostatfunktioner: 4. Frostskyddläge +6 C. - Aktivera genom att samtidigt trycka på knapparna [MODE] och [-] några sekunder. Tryck in MODE och - i några sekunder. - Vid aktivering visas symbolen Eco i displayen under 5 sekunder. - Efter aktivering av frostskyddsläge visas bara decimalpunkten i displayen (inga siffror visas). - Tryck valfri knapp för att avaktivera frostskyddsläget. 5. Barnsäkert läge - Aktivera genom att samtidigt trycka på knapparna [MODE] och [+]. Tryck in MODE och +. - Vid aktivering av barnsäkert läge tänds den gröna lysdioden i displayen. - Efter aktivering av barnsäkert läge överstiger temperaturen på radiatorns yta ej 50 C. - Om man trycker på någon knapp då barnsäkert läger ar aktiverat visas Loc i radiatorns display under några sekunder varefter det försvinner. - Håll knapparna [MODE] och [+] intryckta i 4 sekunder för att avaktivera barnsäkert läge.

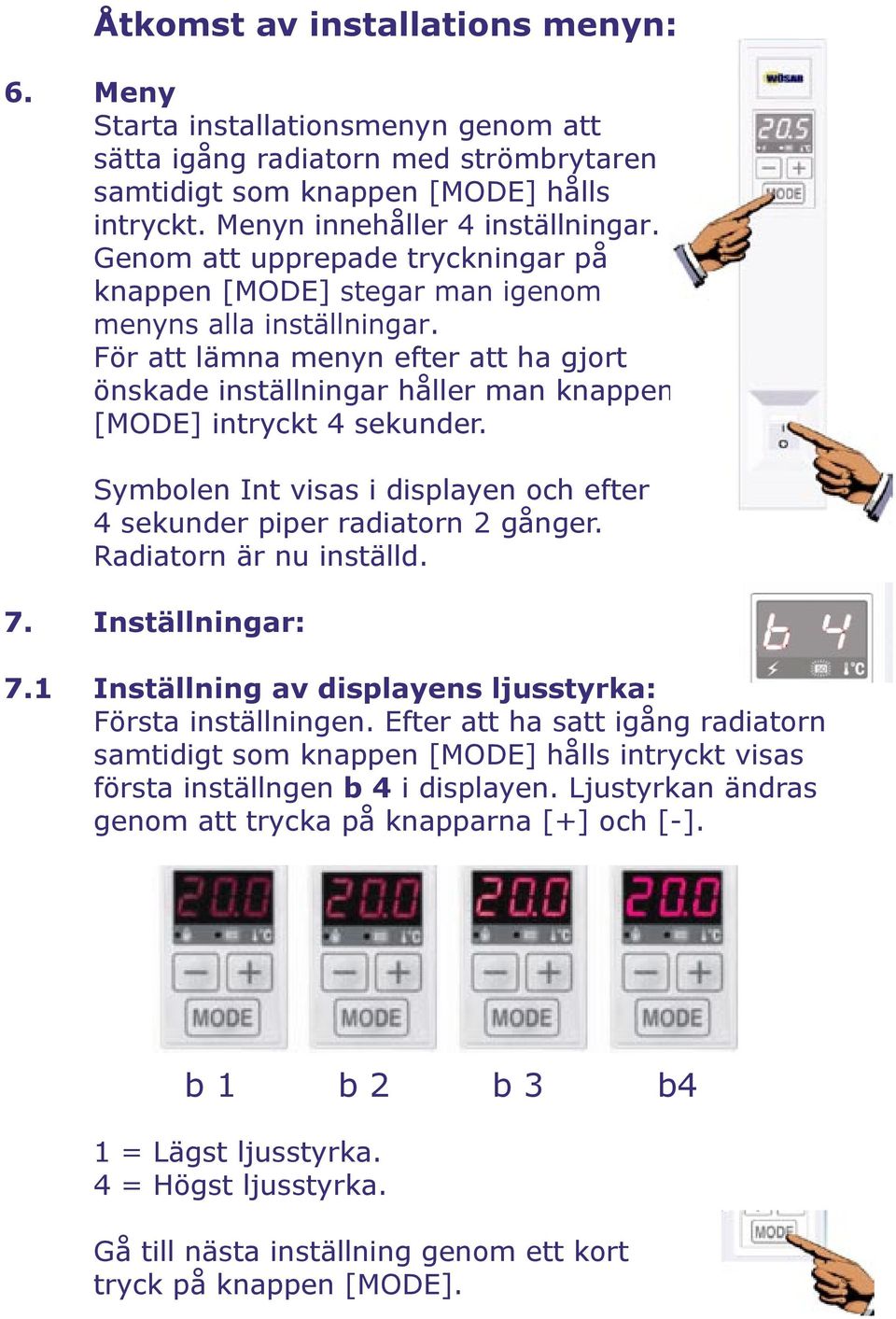

4 Åtkomst av installations menyn: 6. Meny Starta installationsmenyn genom att sätta igång radiatorn med strömbrytaren samtidigt som knappen [MODE] hålls intryckt. Menyn innehåller 4 inställningar. Genom att upprepade tryckningar på knappen [MODE] stegar man igenom menyns alla inställningar. För att lämna menyn efter att ha gjort önskade inställningar håller man knappen [MODE] intryckt 4 sekunder. Symbolen Int visas i displayen och efter 4 sekunder piper radiatorn 2 gånger. Radiatorn är nu inställd. 7. Inställningar: 7.1 Inställning av displayens ljusstyrka: Första inställningen. Efter att ha satt igång radiatorn samtidigt som knappen [MODE] hålls intryckt visas första inställngen b 4 i displayen. Ljustyrkan ändras genom att trycka på knapparna [+] och [-]. b 1 b 2 b 3 b4 1 = Lägst ljusstyrka. 4 = Högst ljusstyrka. Gå till nästa inställning genom ett kort tryck på knappen [MODE].

5 8. Sömn läge/dold visning: När sömn läget är aktiverat blir displayen svart efter 30 sekunder oavsett vilken ljusstyrka ni ställt in tidigare. 8.1 Aktivering/ Avaktivering av funktionen för sömnläge: Andra inställningen. Efter ett kort tyck på knappen [MODE], visas andra inställningen i displayen SL0, Skifta mellan lägena SL0= Sömnläge off eller SL1 = Sömnläge på genom att använda knapparna [+] or [-] Gå till nästa inställning genom ett kort tryck på knappen [MODE]. 9. Aktivering /avaktivering av extern termostat: 9.1 Ändring mellan intern och extern termostat: Tredje inställningen. Efter ett kort tryck på knappen [MODE] visas andra inställningen i displayen Int. Ändra mellan intern och extern termostat genom att trycka på knapparna [+] eller [-]. Genom att välja termostatläge Int används radiatorns egen interna termostat. Genom att välja termostatläge Et använder radiatorn extern termostat Kabel från extern termostat ansluts till särskild kontakt belägen undertill på radiatorn. Gå till nästa inställning genom ett kort tryck på knappen [MODE]. SL1=ON SL0=OFF

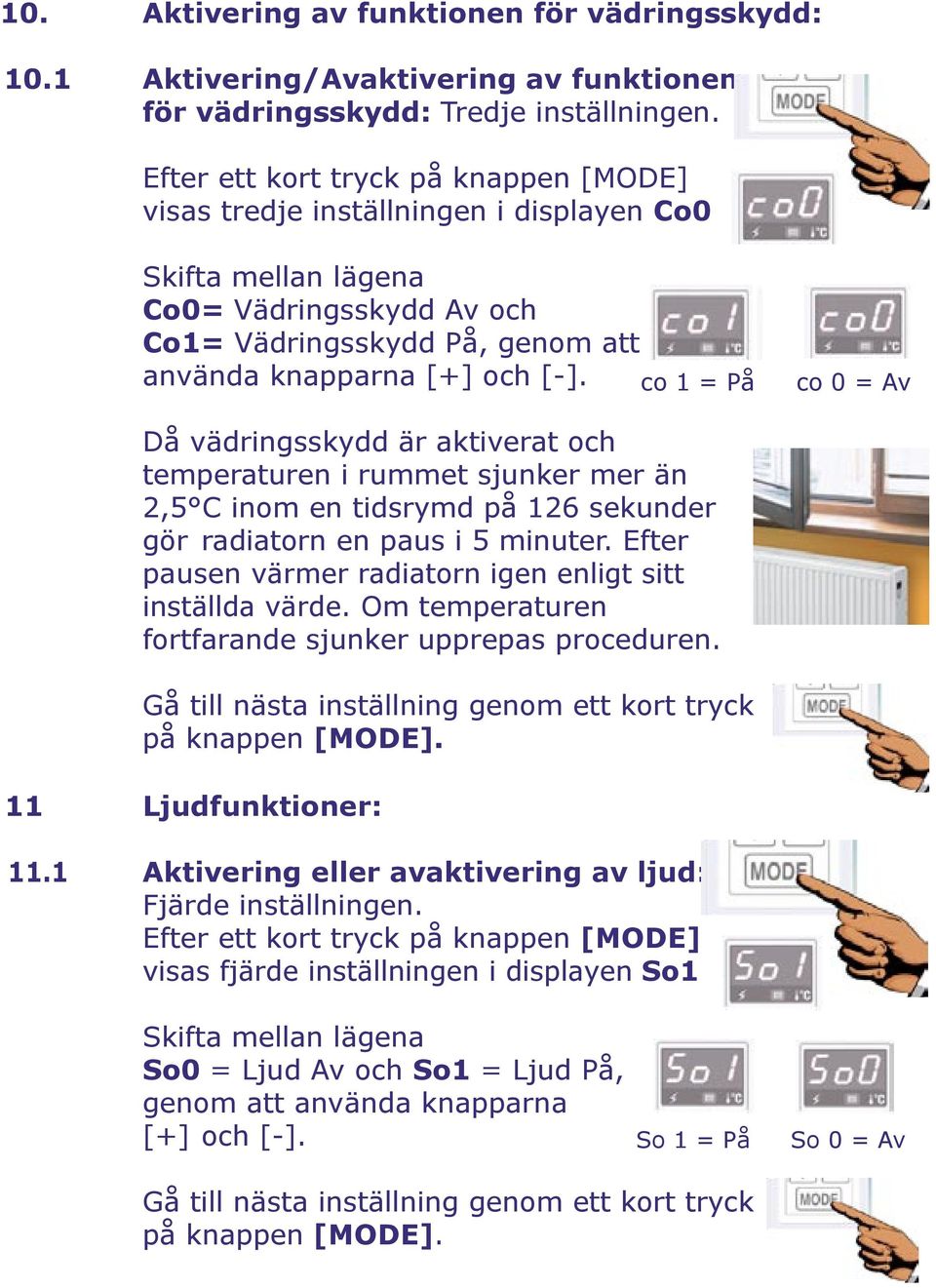

6 10. Aktivering av funktionen för vädringsskydd: 10.1 Aktivering/Avaktivering av funktionen för vädringsskydd: Tredje inställningen. Efter ett kort tryck på knappen [MODE] visas tredje inställningen i displayen Co0 Skifta mellan lägena Co0= Vädringsskydd Av och Co1= Vädringsskydd På, genom att använda knapparna [+] och [-]. co 1 = På co 0 = Av Då vädringsskydd är aktiverat och temperaturen i rummet sjunker mer än 2,5 C inom en tidsrymd på 126 sekunder gör radiatorn en paus i 5 minuter. Efter pausen värmer radiatorn igen enligt sitt inställda värde. Om temperaturen fortfarande sjunker upprepas proceduren. Gå till nästa inställning genom ett kort tryck på knappen [MODE]. 11 Ljudfunktioner: 11.1 Aktivering eller avaktivering av ljud: Fjärde inställningen. Efter ett kort tryck på knappen [MODE] visas fjärde inställningen i displayen So1 Skifta mellan lägena So0 = Ljud Av och So1 = Ljud På, genom att använda knapparna [+] och [-]. So 1 = På So 0 = Av Gå till nästa inställning genom ett kort tryck på knappen [MODE].

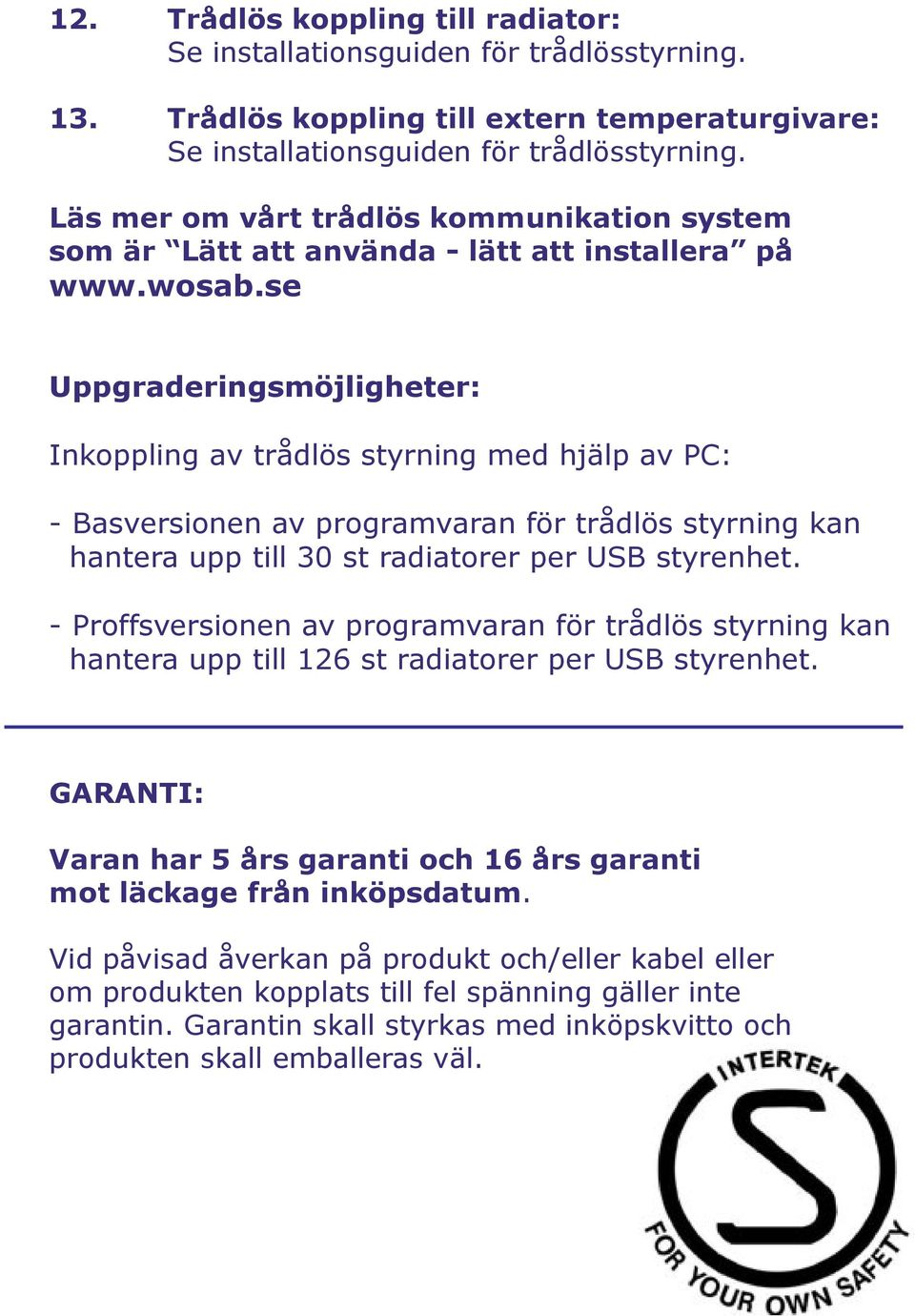

7 12. Trådlös koppling till radiator: Se installationsguiden för trådlösstyrning. 13. Trådlös koppling till extern temperaturgivare: Se installationsguiden för trådlösstyrning. Läs mer om vårt trådlös kommunikation system som är Lätt att använda - lätt att installera på Uppgraderingsmöjligheter: Inkoppling av trådlös styrning med hjälp av PC: - Basversionen av programvaran för trådlös styrning kan hantera upp till 30 st radiatorer per USB styrenhet. - Proffsversionen av programvaran för trådlös styrning kan hantera upp till 126 st radiatorer per USB styrenhet. GARANTI: Varan har 5 års garanti och 16 års garanti mot läckage från inköpsdatum. Vid påvisad åverkan på produkt och/eller kabel eller om produkten kopplats till fel spänning gäller inte garantin. Garantin skall styrkas med inköpskvitto och produkten skall emballeras väl.

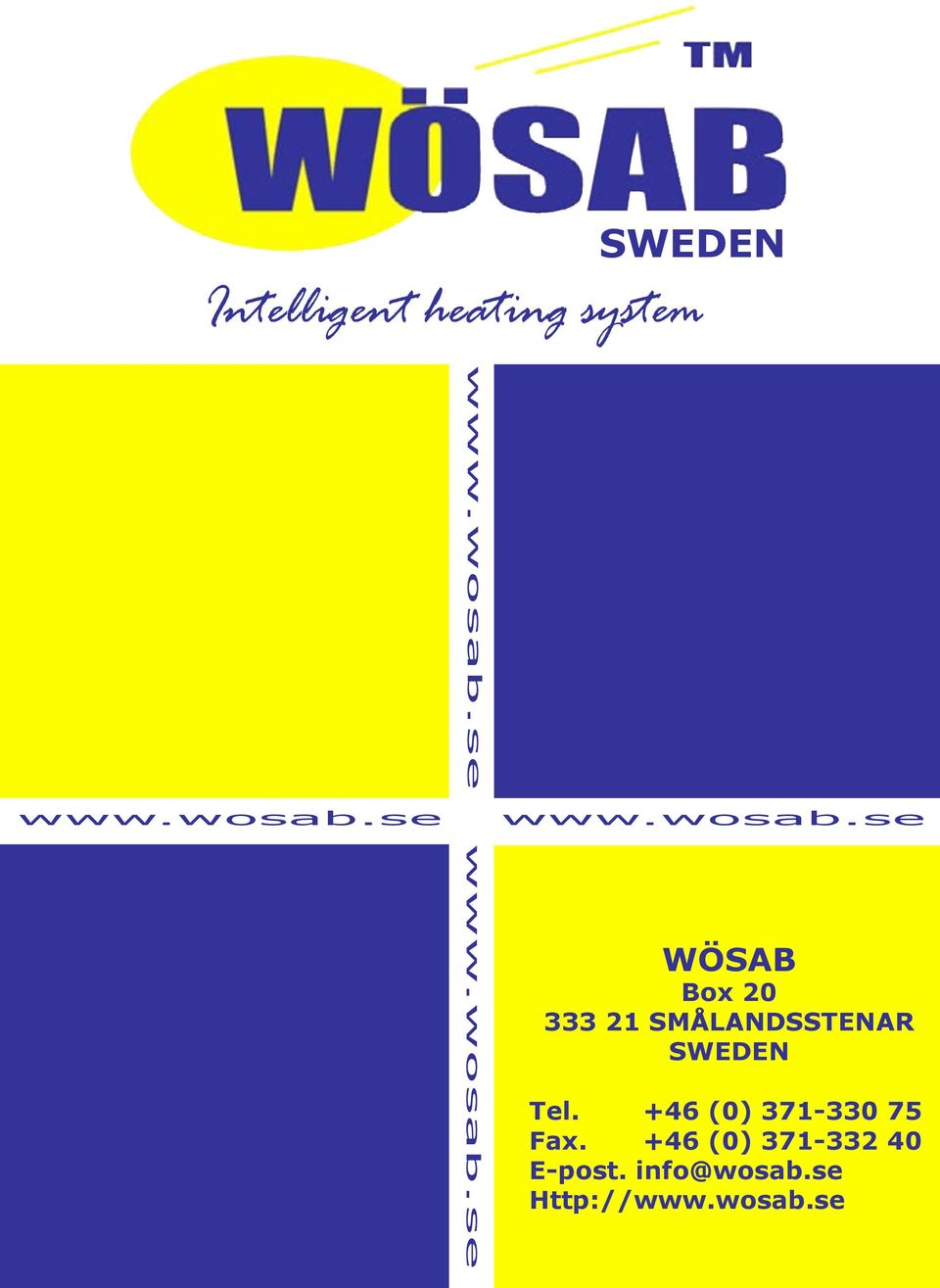

8 SWEDEN Intelligent heating system WÖSAB Box SMÅLANDSSTENAR SWEDEN Tel. +46 (0) Fax. +46 (0) E-post.
