Användar-manual. Styrenhet SM-SS-F
|
|
- Christer Falk
- för 9 år sedan
- Visningar:
Transkript

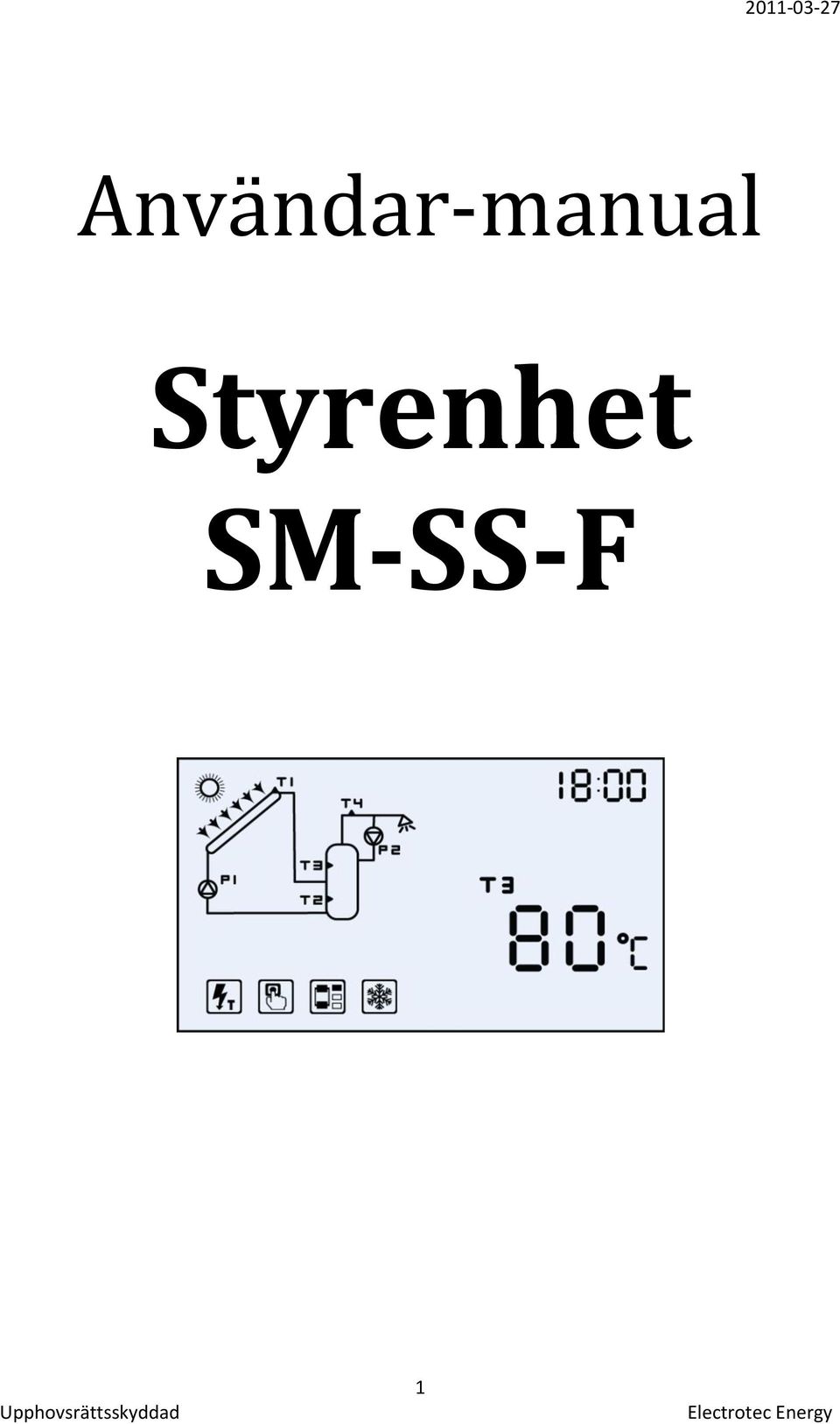

1 Användar-manual Styrenhet SM-SS-F 1

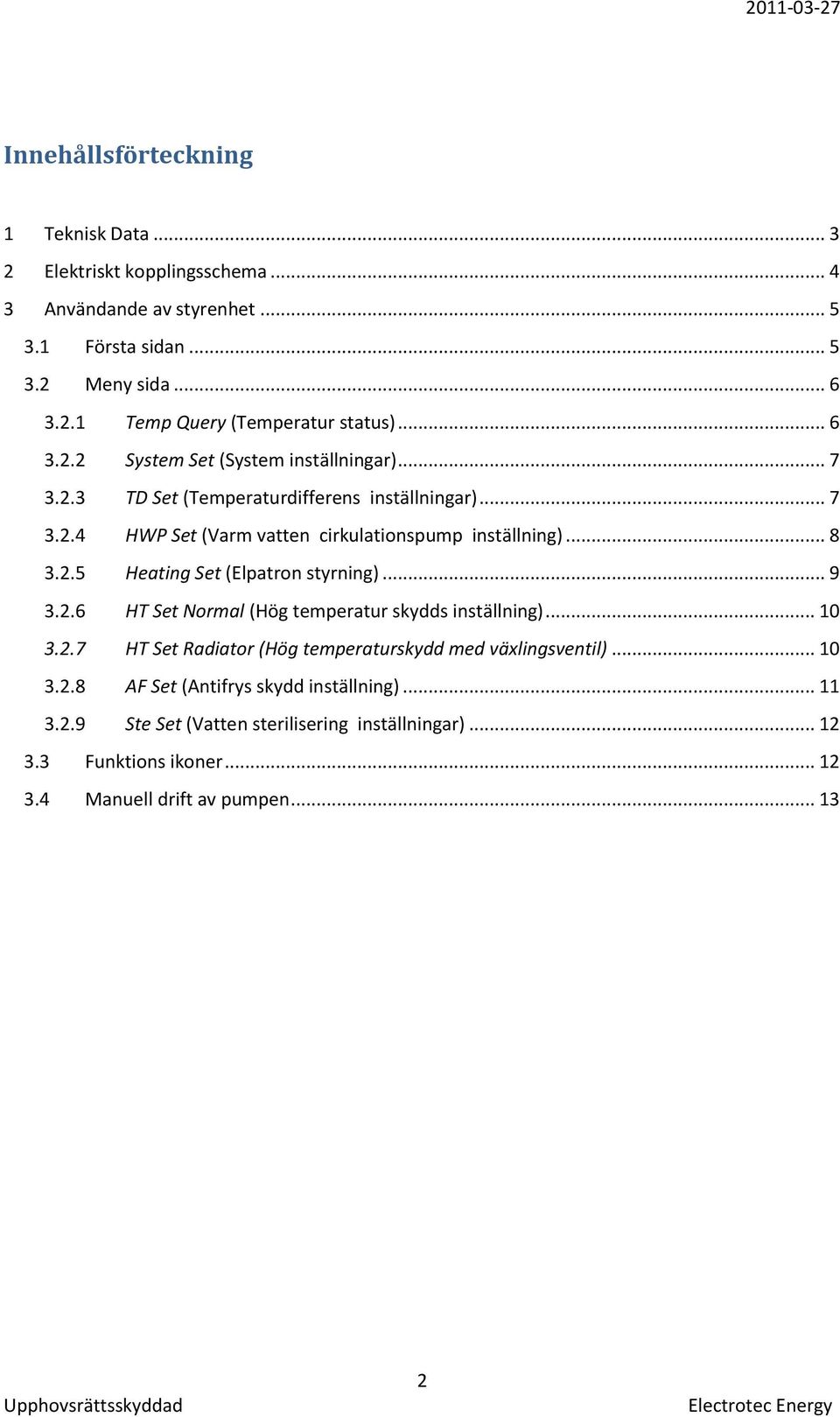

2 Innehållsförteckning 1 Teknisk Data Elektriskt kopplingsschema Användande av styrenhet Första sidan Meny sida Temp Query (Temperatur status) System Set (System inställningar) TD Set (Temperaturdifferens inställningar) HWP Set (Varm vatten cirkulationspump inställning) Heating Set (Elpatron styrning) HT Set Normal (Hög temperatur skydds inställning) HT Set Radiator (Hög temperaturskydd med växlingsventil) AF Set (Antifrys skydd inställning) Ste Set (Vatten sterilisering inställningar) Funktions ikoner Manuell drift av pumpen
3 Denna användarmanual anger tekniska specifikationer och beskriver användande av Styrenhet SM-SS-F. Till varje styrenhet medföljer fyra temperaturgivare samt en nätsladd med jordfelsbrytare. 1 Teknisk Data Teknisk data för Styrenhet SM-SS-F Yttermått styrenhet Spännings matning 120mm x 165mm x 45 mm 220V AC Effektförbrukning <2W Arbets temperaturområde -20 C till 50 C IP-klassning IP40 Temp. Givare 1. PT1000. arbetsområde -20 C till 200 C Temp. Givare 2. NTC 5k (tank nedre del) -20 C till 120 C Temp. Givare 3. NTC 5k (tank övre del) -20 C till 120 C Temp. Givare 4. NTC 5k ( Extra temp.givare. Styrning för utgång 2) S1 - Utgång för styrning av relä (Används ej) -20 C till 120 C 12V DC, < 3W P1 - Styrning av pump i pumpenheten 220V AC, <250W P2 Styrning av cirkulationspump 220V AC, <250W L1, N1 Styrning för Elektrisk värmare ackumulatortank 220V AC, <3000W 3

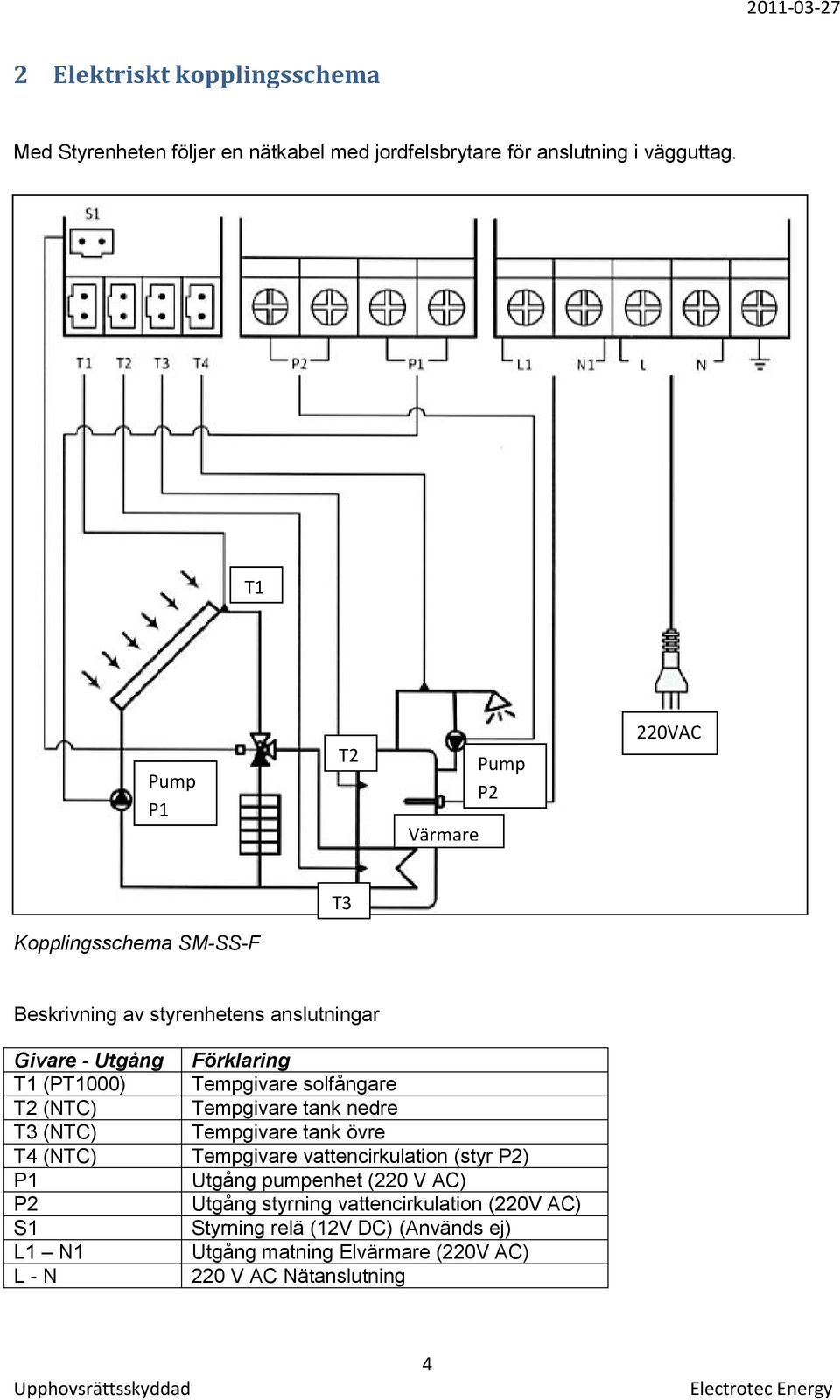

4 2 Elektriskt kopplingsschema Med Styrenheten följer en nätkabel med jordfelsbrytare för anslutning i vägguttag. T1 Pump P1 T2 Värmare Pump P2 220VAC T3 Kopplingsschema SM-SS-F Beskrivning av styrenhetens anslutningar Givare - Utgång Förklaring T1 (PT1000) Tempgivare solfångare T2 (NTC) Tempgivare tank nedre T3 (NTC) Tempgivare tank övre T4 (NTC) Tempgivare vattencirkulation (styr P2) P1 Utgång pumpenhet (220 V AC) P2 Utgång styrning vattencirkulation (220V AC) S1 Styrning relä (12V DC) (Används ej) L1 N1 Utgång matning Elvärmare (220V AC) L - N 220 V AC Nätanslutning 4
5 3 Användande av styrenhet På styrenhetens framsida finns en display och fyra kontrollknappar. Kontrollknapparna används för visning och inställningar av solvärmesystemet. I tabellen beskrivs kontrollknapparnas funktion. Knapp Funktion Första sida Funktion Meny sida Till Meny Enter Till Meny Tillbaka Upp, Ökat värde Ner, Minskat värde 3.1 Första sidan När inga menyer är aktiverade på styrenhetens display så visas nedanstående bild med system-diagram, tid, temperaturvisning och aktiverade funktioner. De aktiverade funktionerna blinkar när de är i drift. När meny-funktioner inte används på 30 sekunder så återgår displayen till att visa fram sidan. System diagram Tid Temperatur visning för vald givare Aktiverade funktioner visas Första sida 5

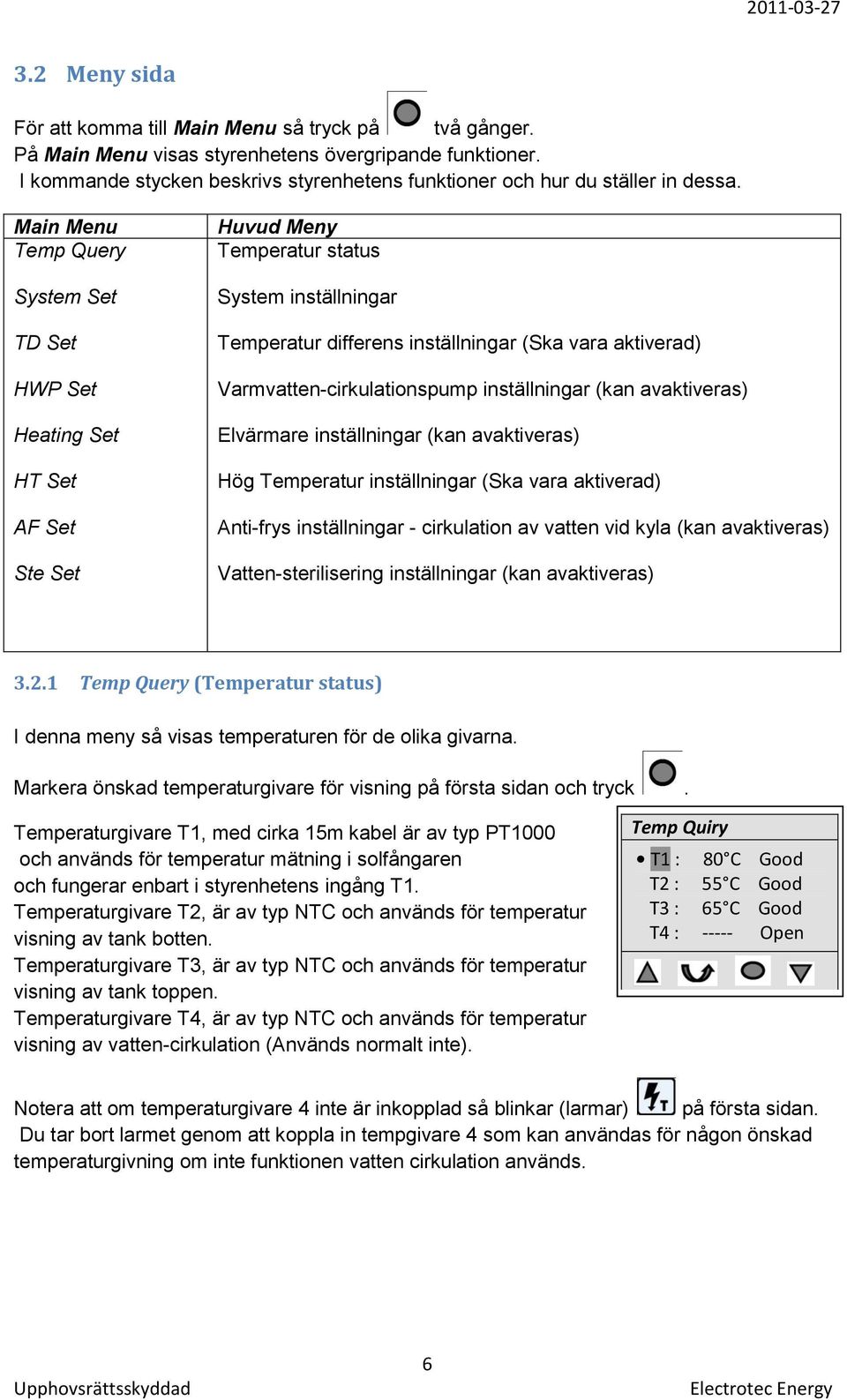

6 3.2 Meny sida För att komma till Main Menu så tryck på två gånger. På Main Menu visas styrenhetens övergripande funktioner. I kommande stycken beskrivs styrenhetens funktioner och hur du ställer in dessa. Main Menu Temp Query System Set TD Set HWP Set Heating Set HT Set AF Set Ste Set Huvud Meny Temperatur status System inställningar Temperatur differens inställningar (Ska vara aktiverad) Varmvatten-cirkulationspump inställningar (kan avaktiveras) Elvärmare inställningar (kan avaktiveras) Hög Temperatur inställningar (Ska vara aktiverad) Anti-frys inställningar - cirkulation av vatten vid kyla (kan avaktiveras) Vatten-sterilisering inställningar (kan avaktiveras) Temp Query (Temperatur status) I denna meny så visas temperaturen för de olika givarna. Markera önskad temperaturgivare för visning på första sidan och tryck. Temperaturgivare T1, med cirka 15m kabel är av typ PT1000 och används för temperatur mätning i solfångaren och fungerar enbart i styrenhetens ingång T1. Temperaturgivare T2, är av typ NTC och används för temperatur visning av tank botten. Temperaturgivare T3, är av typ NTC och används för temperatur visning av tank toppen. Temperaturgivare T4, är av typ NTC och används för temperatur visning av vatten-cirkulation (Används normalt inte). Temp Quiry T1 : 80 C Good T2 : 55 C Good T3 : 65 C Good T4 : Open Notera att om temperaturgivare 4 inte är inkopplad så blinkar (larmar) på första sidan. Du tar bort larmet genom att koppla in tempgivare 4 som kan användas för någon önskad temperaturgivning om inte funktionen vatten cirkulation används. 6

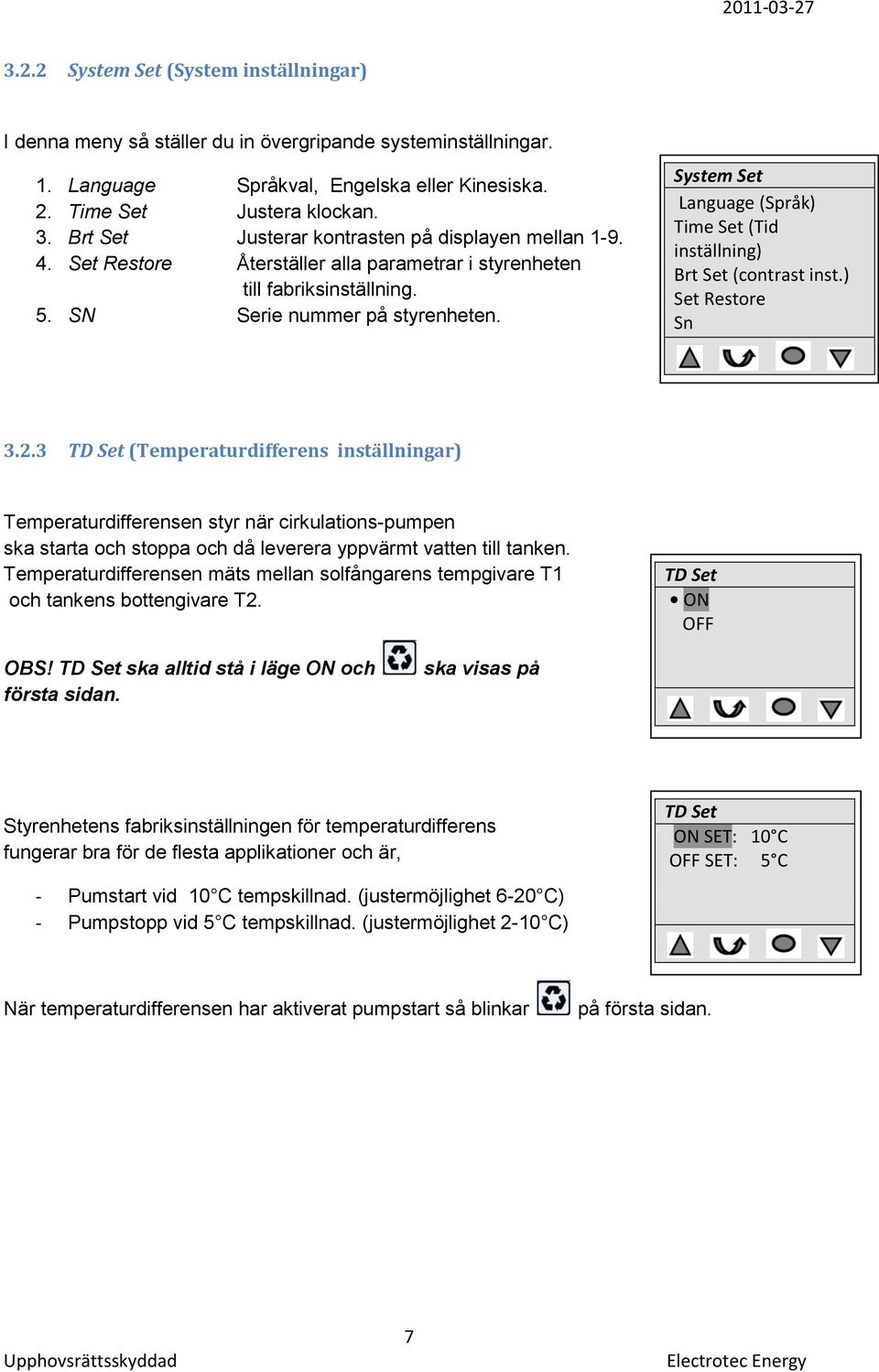

7 3.2.2 System Set (System inställningar) I denna meny så ställer du in övergripande systeminställningar. 1. Language Språkval, Engelska eller Kinesiska. 2. Time Set Justera klockan. 3. Brt Set Justerar kontrasten på displayen mellan Set Restore Återställer alla parametrar i styrenheten till fabriksinställning. 5. SN Serie nummer på styrenheten. System Set Language (Språk) Time Set (Tid inställning) Brt Set (contrast inst.) Set Restore Sn TD Set (Temperaturdifferens inställningar) Temperaturdifferensen styr när cirkulations-pumpen ska starta och stoppa och då leverera yppvärmt vatten till tanken. Temperaturdifferensen mäts mellan solfångarens tempgivare T1 och tankens bottengivare T2. TD Set ON OFF OBS! TD Set ska alltid stå i läge ON och första sidan. ska visas på Styrenhetens fabriksinställningen för temperaturdifferens fungerar bra för de flesta applikationer och är, - Pumstart vid 10 C tempskillnad. (justermöjlighet 6-20 C) - Pumpstopp vid 5 C tempskillnad. (justermöjlighet 2-10 C) TD Set ON SET: 10 C OFF SET: 5 C När temperaturdifferensen har aktiverat pumpstart så blinkar på första sidan. 7

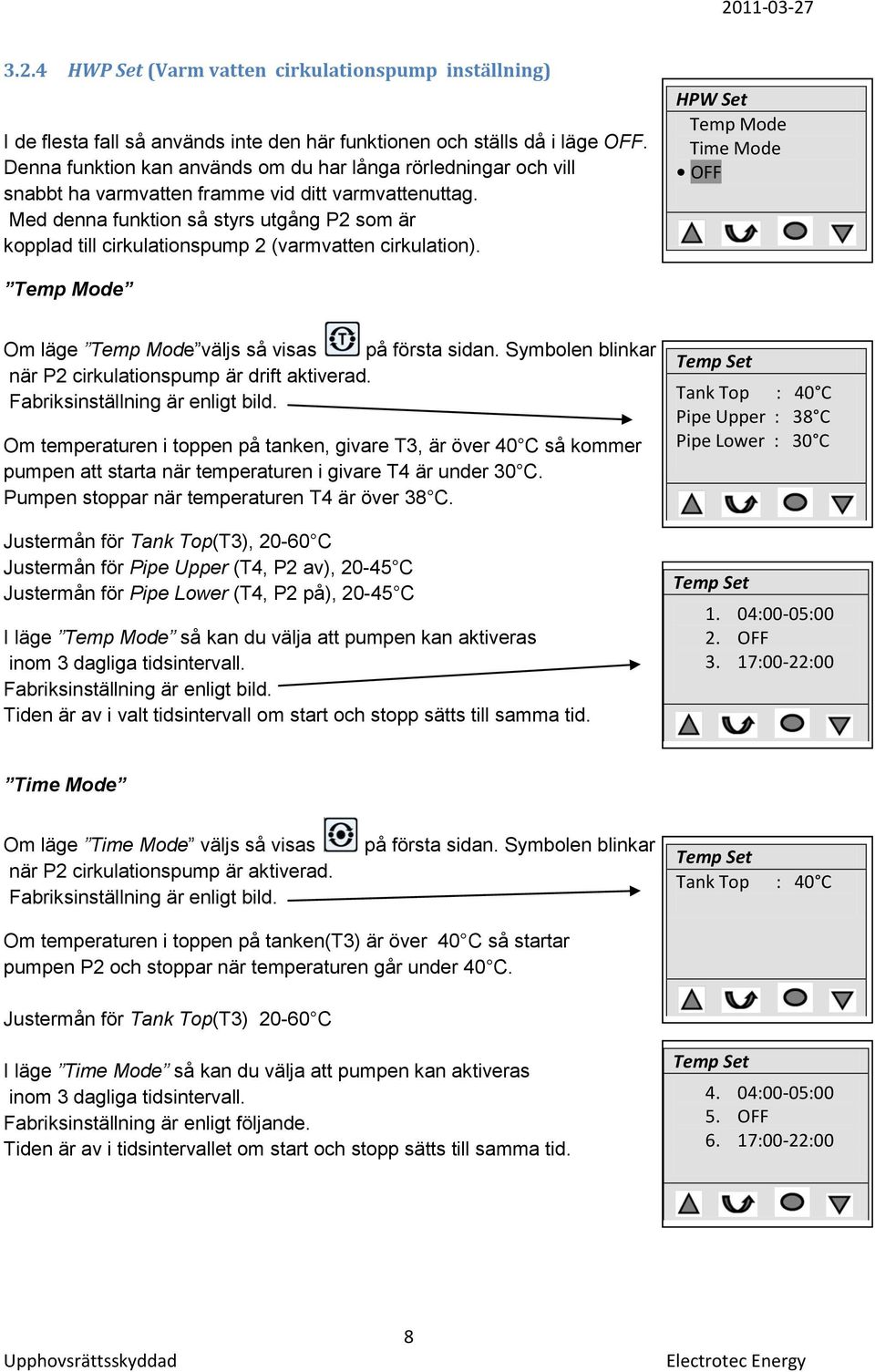

8 3.2.4 HWP Set (Varm vatten cirkulationspump inställning) I de flesta fall så används inte den här funktionen och ställs då i läge OFF. Denna funktion kan används om du har långa rörledningar och vill snabbt ha varmvatten framme vid ditt varmvattenuttag. Med denna funktion så styrs utgång P2 som är kopplad till cirkulationspump 2 (varmvatten cirkulation). HPW Set Temp Mode Time Mode OFF Temp Mode Om läge Temp Mode väljs så visas på första sidan. Symbolen blinkar när P2 cirkulationspump är drift aktiverad. Fabriksinställning är enligt bild. Om temperaturen i toppen på tanken, givare T3, är över 40 C så kommer pumpen att starta när temperaturen i givare T4 är under 30 C. Pumpen stoppar när temperaturen T4 är över 38 C. Justermån för Tank Top(T3), C Justermån för Pipe Upper (T4, P2 av), C Justermån för Pipe Lower (T4, P2 på), C I läge Temp Mode så kan du välja att pumpen kan aktiveras inom 3 dagliga tidsintervall. Fabriksinställning är enligt bild. Tiden är av i valt tidsintervall om start och stopp sätts till samma tid. Temp Set Tank Top : 40 C Pipe Upper : 38 C Pipe Lower : 30 C Temp Set 1. 04:00-05:00 2. OFF 3. 17:00-22:00 Time Mode Om läge Time Mode väljs så visas när P2 cirkulationspump är aktiverad. Fabriksinställning är enligt bild. på första sidan. Symbolen blinkar Temp Set Tank Top : 40 C Om temperaturen i toppen på tanken(t3) är över 40 C så startar pumpen P2 och stoppar när temperaturen går under 40 C. Justermån för Tank Top(T3) C I läge Time Mode så kan du välja att pumpen kan aktiveras inom 3 dagliga tidsintervall. Fabriksinställning är enligt följande. Tiden är av i tidsintervallet om start och stopp sätts till samma tid. Temp Set 4. 04:00-05:00 5. OFF 6. 17:00-22:00 8

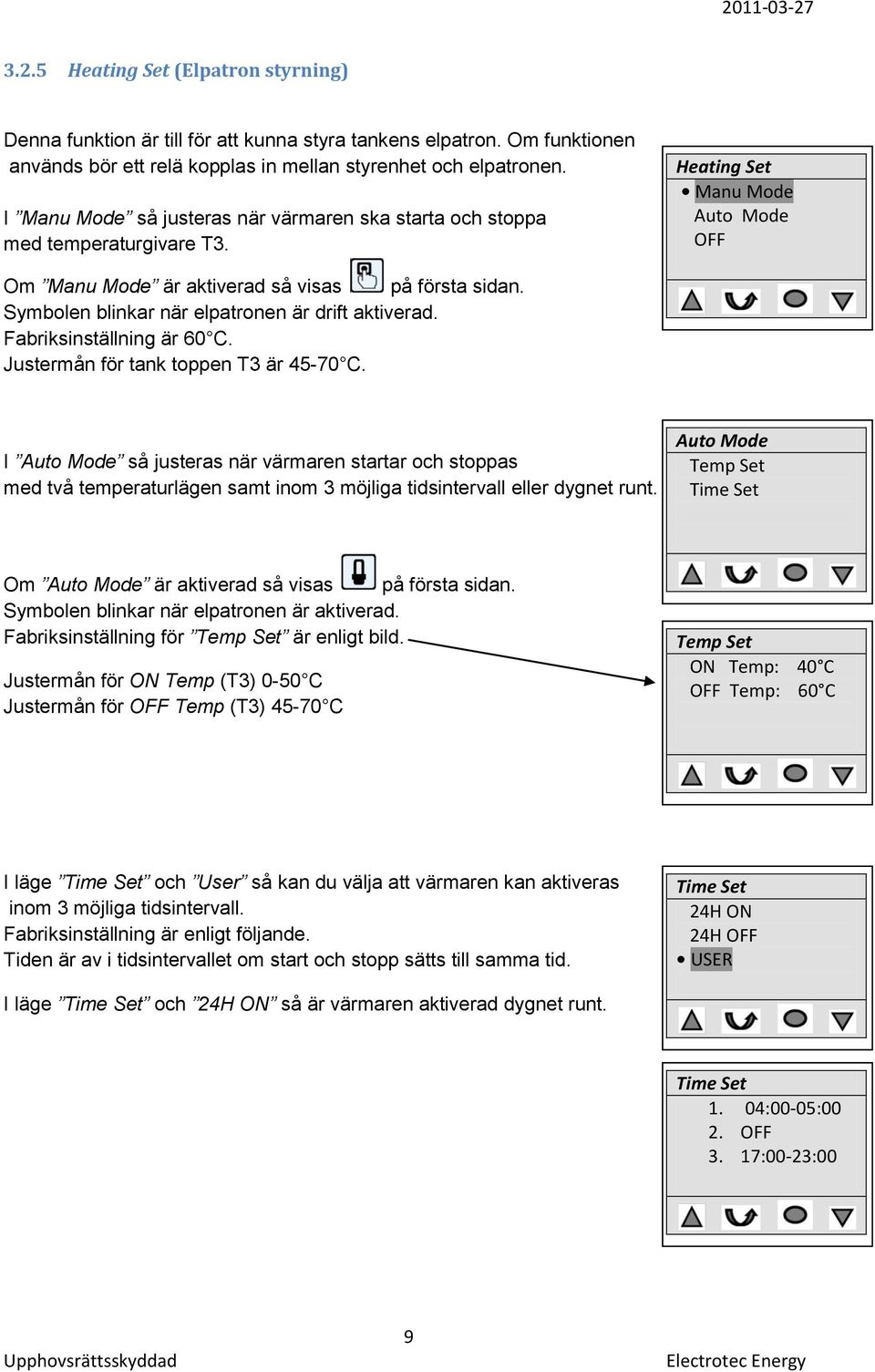

9 3.2.5 Heating Set (Elpatron styrning) Denna funktion är till för att kunna styra tankens elpatron. Om funktionen används bör ett relä kopplas in mellan styrenhet och elpatronen. I Manu Mode så justeras när värmaren ska starta och stoppa med temperaturgivare T3. Heating Set Manu Mode Auto Mode OFF Om Manu Mode är aktiverad så visas på första sidan. Symbolen blinkar när elpatronen är drift aktiverad. Fabriksinställning är 60 C. Justermån för tank toppen T3 är C. I Auto Mode så justeras när värmaren startar och stoppas med två temperaturlägen samt inom 3 möjliga tidsintervall eller dygnet runt. Auto Mode Temp Set Time Set Om Auto Mode är aktiverad så visas på första sidan. Symbolen blinkar när elpatronen är aktiverad. Fabriksinställning för Temp Set är enligt bild. Justermån för ON Temp (T3) 0-50 C Justermån för OFF Temp (T3) C Temp Set ON Temp: 40 C OFF Temp: 60 C I läge Time Set och User så kan du välja att värmaren kan aktiveras inom 3 möjliga tidsintervall. Fabriksinställning är enligt följande. Tiden är av i tidsintervallet om start och stopp sätts till samma tid. Time Set 24H ON 24H OFF USER I läge Time Set och 24H ON så är värmaren aktiverad dygnet runt. Time Set 1. 04:00-05:00 2. OFF 3. 17:00-23:00 9

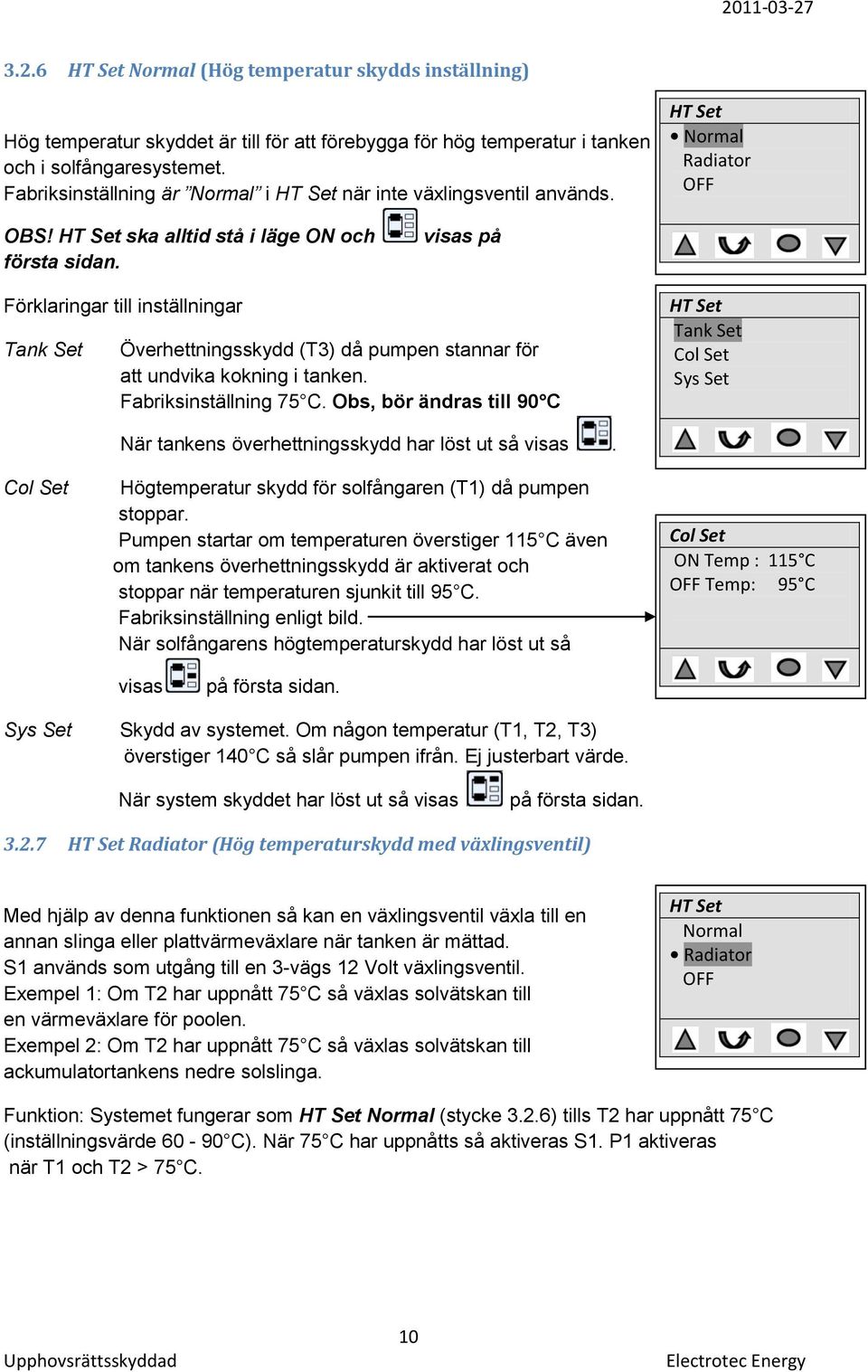

10 3.2.6 HT Set Normal (Hög temperatur skydds inställning) Hög temperatur skyddet är till för att förebygga för hög temperatur i tanken och i solfångaresystemet. Fabriksinställning är Normal i HT Set när inte växlingsventil används. HT Set Normal Radiator OFF OBS! HT Set ska alltid stå i läge ON och första sidan. visas på Förklaringar till inställningar Tank Set Överhettningsskydd (T3) då pumpen stannar för att undvika kokning i tanken. Fabriksinställning 75 C. Obs, bör ändras till 90 C HT Set Tank Set Col Set Sys Set Col Set När tankens överhettningsskydd har löst ut så visas. Högtemperatur skydd för solfångaren (T1) då pumpen stoppar. Pumpen startar om temperaturen överstiger 115 C även om tankens överhettningsskydd är aktiverat och stoppar när temperaturen sjunkit till 95 C. Fabriksinställning enligt bild. När solfångarens högtemperaturskydd har löst ut så visas på första sidan. Col Set ON Temp : 115 C OFF Temp: 95 C Sys Set Skydd av systemet. Om någon temperatur (T1, T2, T3) överstiger 140 C så slår pumpen ifrån. Ej justerbart värde. När system skyddet har löst ut så visas på första sidan HT Set Radiator (Hög temperaturskydd med växlingsventil) Med hjälp av denna funktionen så kan en växlingsventil växla till en annan slinga eller plattvärmeväxlare när tanken är mättad. S1 används som utgång till en 3-vägs 12 Volt växlingsventil. Exempel 1: Om T2 har uppnått 75 C så växlas solvätskan till en värmeväxlare för poolen. Exempel 2: Om T2 har uppnått 75 C så växlas solvätskan till ackumulatortankens nedre solslinga. HT Set Normal Radiator OFF Funktion: Systemet fungerar som HT Set Normal (stycke 3.2.6) tills T2 har uppnått 75 C (inställningsvärde C). När 75 C har uppnåtts så aktiveras S1. P1 aktiveras när T1 och T2 > 75 C. 10

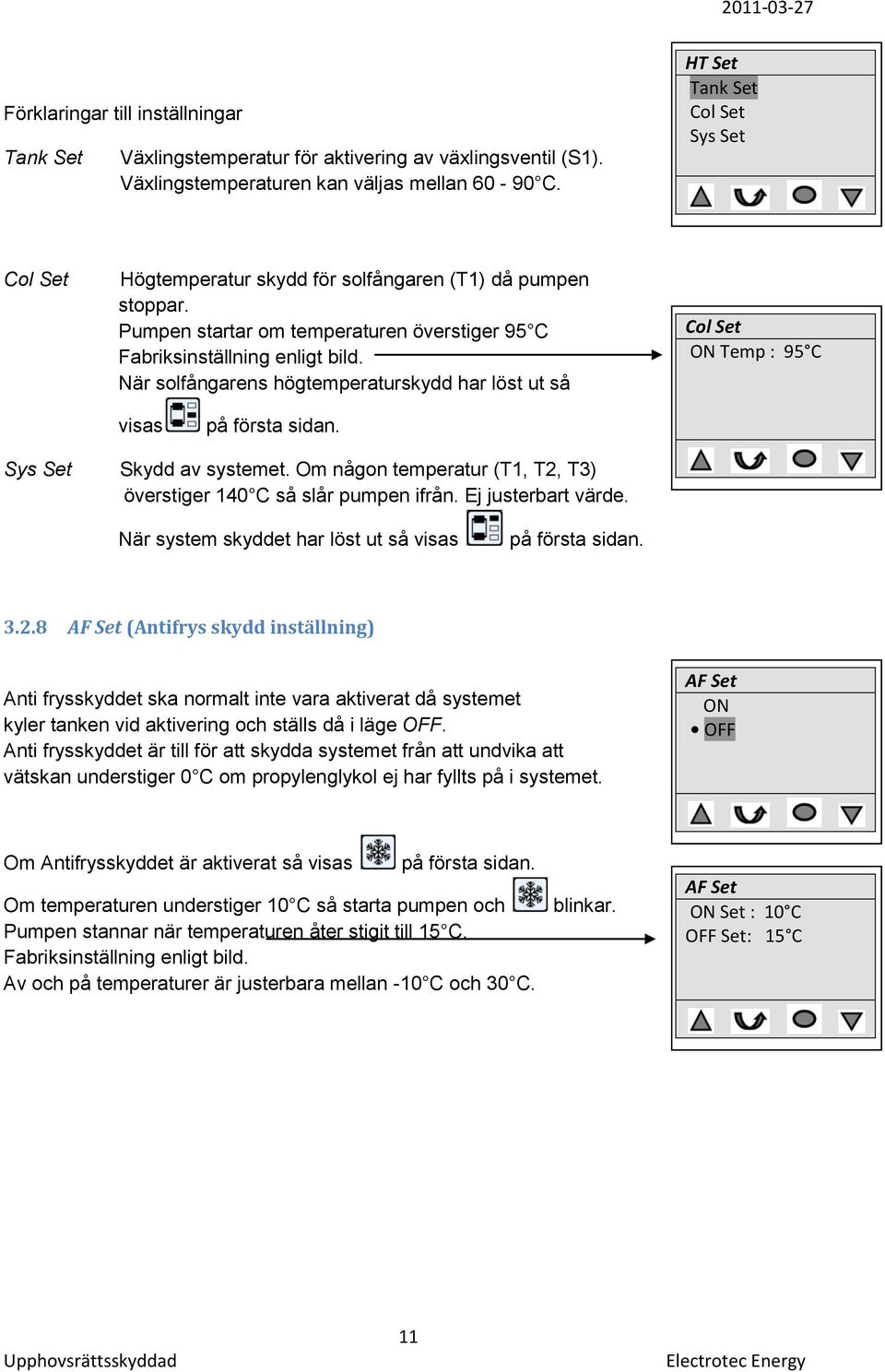

11 Förklaringar till inställningar Tank Set Växlingstemperatur för aktivering av växlingsventil (S1). Växlingstemperaturen kan väljas mellan C. HT Set Tank Set Col Set Sys Set Col Set Högtemperatur skydd för solfångaren (T1) då pumpen stoppar. Pumpen startar om temperaturen överstiger 95 C Fabriksinställning enligt bild. När solfångarens högtemperaturskydd har löst ut så visas på första sidan. Col Set ON Temp : 95 C Sys Set Skydd av systemet. Om någon temperatur (T1, T2, T3) överstiger 140 C så slår pumpen ifrån. Ej justerbart värde. När system skyddet har löst ut så visas på första sidan AF Set (Antifrys skydd inställning) Anti frysskyddet ska normalt inte vara aktiverat då systemet kyler tanken vid aktivering och ställs då i läge OFF. Anti frysskyddet är till för att skydda systemet från att undvika att vätskan understiger 0 C om propylenglykol ej har fyllts på i systemet. AF Set ON OFF Om Antifrysskyddet är aktiverat så visas på första sidan. Om temperaturen understiger 10 C så starta pumpen och Pumpen stannar när temperaturen åter stigit till 15 C. Fabriksinställning enligt bild. Av och på temperaturer är justerbara mellan -10 C och 30 C. blinkar. AF Set ON Set : 10 C OFF Set: 15 C 11

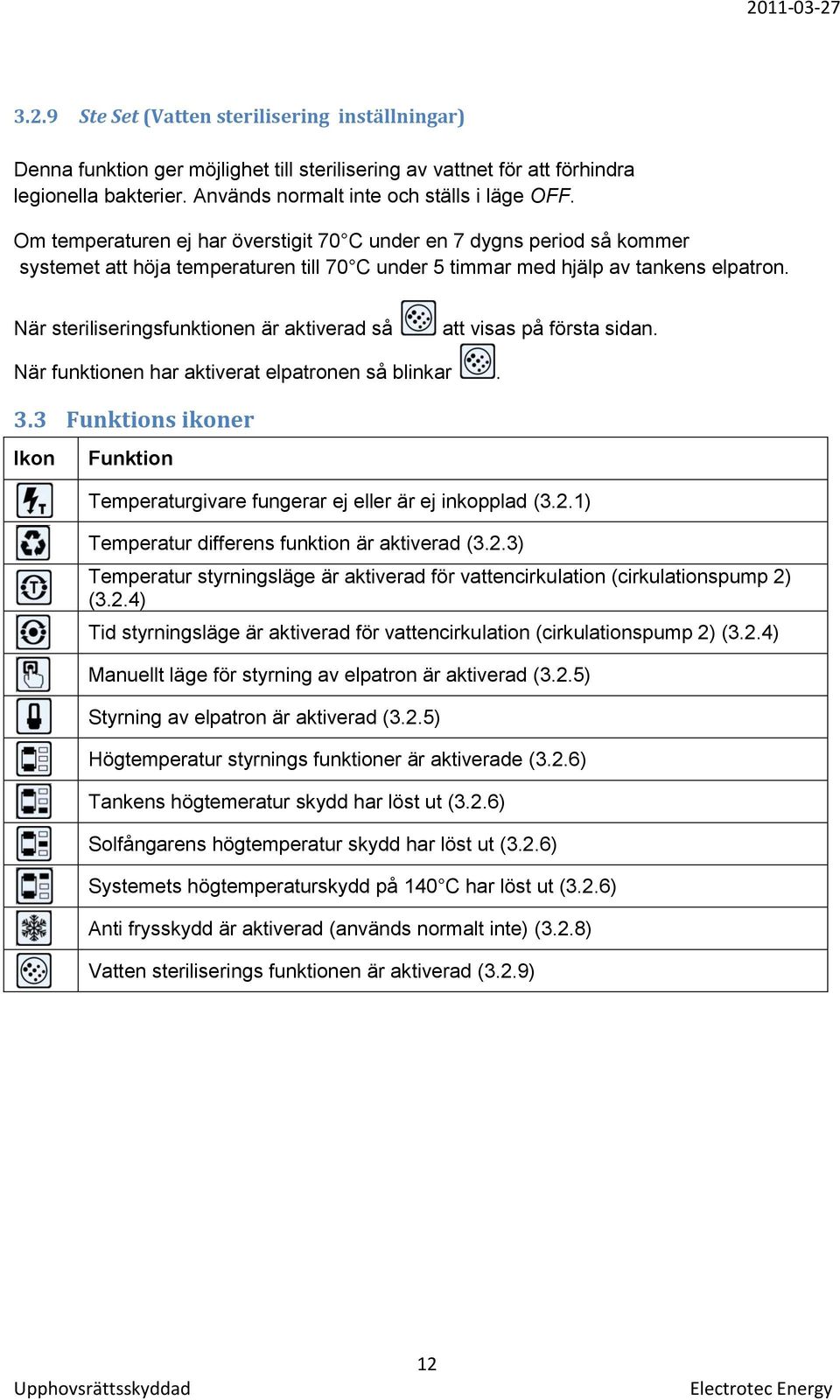

12 3.2.9 Ste Set (Vatten sterilisering inställningar) Denna funktion ger möjlighet till sterilisering av vattnet för att förhindra legionella bakterier. Används normalt inte och ställs i läge OFF. Om temperaturen ej har överstigit 70 C under en 7 dygns period så kommer systemet att höja temperaturen till 70 C under 5 timmar med hjälp av tankens elpatron. När steriliseringsfunktionen är aktiverad så att visas på första sidan. När funktionen har aktiverat elpatronen så blinkar. 3.3 Funktions ikoner Ikon Funktion Temperaturgivare fungerar ej eller är ej inkopplad (3.2.1) Temperatur differens funktion är aktiverad (3.2.3) Temperatur styrningsläge är aktiverad för vattencirkulation (cirkulationspump 2) (3.2.4) Tid styrningsläge är aktiverad för vattencirkulation (cirkulationspump 2) (3.2.4) Manuellt läge för styrning av elpatron är aktiverad (3.2.5) Styrning av elpatron är aktiverad (3.2.5) Högtemperatur styrnings funktioner är aktiverade (3.2.6) Tankens högtemeratur skydd har löst ut (3.2.6) Solfångarens högtemperatur skydd har löst ut (3.2.6) Systemets högtemperaturskydd på 140 C har löst ut (3.2.6) Anti frysskydd är aktiverad (används normalt inte) (3.2.8) Vatten steriliserings funktionen är aktiverad (3.2.9) 12
13 3.4 Manuell drift av pumpen Det finns ingen meny för att styra pumpen manuellt. Men med hjälp av kylning av temperatursensor T2 så kan pumpen startas vid behov. T.ex. fyllning eller tömning av solfångaresystemet. Ett sätt att tvångsköra systemet manuellt beskrivs nedan. 1. Justera temperaturdifferensen till ett så lågt värde som möjligt 6 C. 2. Doppa temperaturgivare T2 i kallt vatten som ska vara minst 6 C lägre än temperaturen i solfångaren (temperaturgivare T1). När T2 är 6 C än T1 så startar pumpen. Ikonen på första sidan ska blinka. 3. Obs. Glöm inte att återställa temperaturdifferensen när du är färdig! 13
