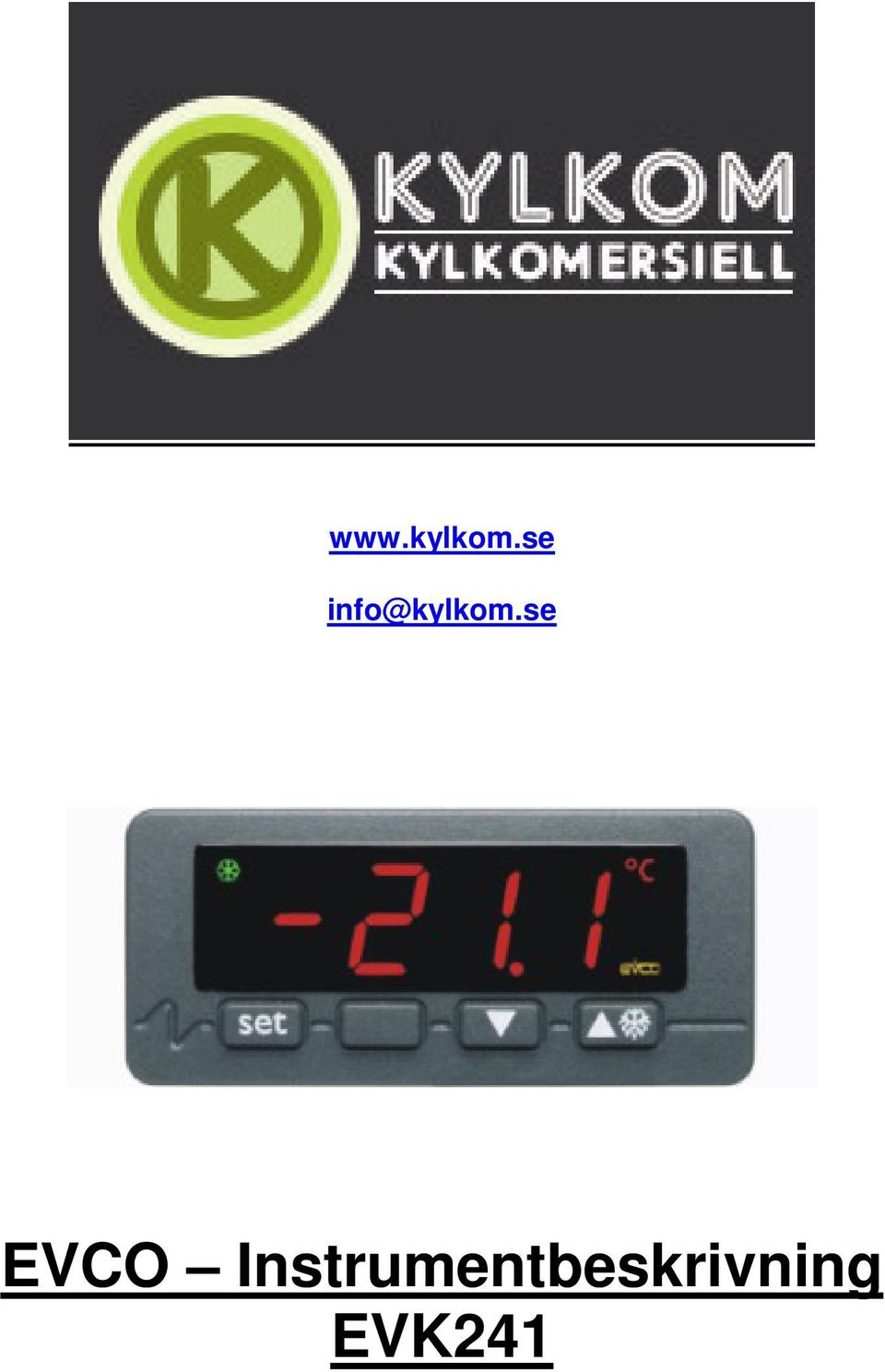

1 EVCO Instrumentbeskrivning EVK241

2 Generella data *Mått front 75 x 33 mm, djup 59 mm *Spänning 230 VAC *Programmering sker från instrumentets framsida *Styr kompressor 16A/250VAC *Mätområde NTC 40.0 till C PTC 50.0 till C *Seriell port ModBus för anslutning till övervakningssystem eller programmeringsnyckel *Avfrostning kan programmeras i intervall, längd och på förångartemperatur Installation Instrumentet är avsett för infällt montage i panel, håltagning 71x29 mm och monteras med medlevererade snabbsnäppfjädrar. Omgivande temperatur bör ligga mellan 0 och +55 C. Undvik att placera instrumentet där det utsätts för hög fuktighet eller kondens och ordna med viss ventilation runt instrumentet för kylning. Elektrisk inkoppling Så snart spänning kopplas på till instrumentet utförs en självkontroll varvid alla indikatorer blinkar. Härefter startar instrumentet och visar drifttemperaturen. Utgångsreläet har spänningsfria kontakter. Maximal belastning för det inbyggda kompressorreläet är 16A/250VAC. Vid högre last erfordras extern kontaktor. 2

3 Display Vad som skall visas i displayen väljs med parameter P5, enligt nedan: P5=0=rumsgivarens värde. P5=1=börvädet. P5=4=Aux-givarens värde (om P4=1 eller 2) Läsa av andra givare Knappsatsen måste vara upplåst. Tryck och håll in i 2s tills displayen visar Pb1 eller Pb3. Använd eller för att välja givare. Pb1= rumsgivare Pb3= Aux-givare. Endast givare som är aktiva visas. Tryck in för att visa temperaturen på vald givare. Tryck in igen för att välja annan givare. För att avsluta använd eller för att bläddra fram normal visning och vänta i ca 60sek så återgår instrumentet till normal visning. Manuell avfrostning Kontrollera att knappsatsen är upplåst. Aktiveras genom att hålls intryckt i ca 4s. Om funktionen stoppa avfrostning på temperatur (par d2) är aktiverad och förångargivarens temperatur överstiger stopptemperaturen kan ej manuall avfrostning startas. Lås / Lås upp knappsats Tryck och samtidigt i 2s. Loc visas i displayen. Knappsatsen låses. Enbart kan användas för att läsa av börvärdet, övriga knapptryckningar resulterar i att Loc visas i displayen. För att låsa upp knappsatsen tryck och samtidigt i 2s. UnL visas i displayen. Summern Tryck på valfri knapp för att tysta summern. Börvärdet Tryck in släpp, börjar blinka och aktuellt börvärde visas i displayen. Använd eller för att ändra börvärdet. Tryck eller vänta i 15s. Instrumentet återgår till normal drift med det nya börvärdet. 3

4 Parameterinställning För att få tillgång till parameterlistan: Tryck in och samtidigt i ca 4 s. PA visas i displayen. Tryck in släpp och använd eller för att ställa in värdet 19. Tryck in eller vänta 15s tills PA visas i displayen. Tryck in och samtidigt ca 4 s. tills första parametern SP visas i displayen. För att välja parameter: Tryck in eller för att bläddra i parameterlistan. För att ändra ett värde på en parameter: Tryck in släpp och använd eller tangenterna för att erhålla önskat värde. För att avsluta programmeringen: Tryck in och samtidigt i ca 4 s. eller vänta i ca 60 s. Slå AV/PÅ strömförsörjningen till instrumentet för att verkställa ändringar i parameterlistan. Fabriksinställningar Parameterlistan kan återställas till fabriksinställning. Tryck in och samtidigt i ca 4 s. PA visas i displayen. Tryck in och använd eller för att ställa in värdet 743. Tryck in eller vänta 15s tills PA visas i displayen. Tryck in och samtidigt i ca 4 s. def visas i displayen. Tryck in och använd eller för att ställa in värdet 149. Tryck in eller vänta 15s. Instrumentet kommer att blinka def i 4s och sen återgå till normal drift med fabriksinställningar. Denna procedur bör endast göras om man är säker på att fabriksinställningarna stämmer för applikationen. Notera att även inställning för givartyp ändras ifall PTC-givare är monterad. 4

5 Signaler Kompressor, lyser när kompressorutgången är aktiv. Blinkar vid modifiering av börvärdet eller vid fördröjning, se par C0, C1, C2 och i7. Avfrostning, Lyser när avfrostningsutgången är aktiv. Larm, lyser vid aktivt larm. Loc Visas i displayen när knappsatsen är låst, se par r3 och avsnittet om låst knappsats Visas i displayen när värde inte finns att tillgå (t.ex om en givare är inaktiverad). Larm AL = Lågt temperaturlarm (se A0, A1 och A2) AH = Högt temperaturlarm (se A3, A4 och A5) ld = Dörrkontakt (endast om P4=3 och i0=3)(se I0 och i1). Kompressorn stoppas. IA = Multifunktionsingång (endast om P4=3 och i0=0)(se i1 och i5) Om i5=4 stoppas kompressorn. lsd = Multifunktionslarm, instrumentet slutar arbeta (endast om P4=3 och i0=0)(se i1, i5, i7, i8 och i9) COH = Överhettad kondensor (endast om P4=2)(se C6) CSd = Kompressorn låst (endast om P4=2)(se C7) Kompressorn stoppas. Pr1 = Larm givare 1, rumsgivare (se P0) Kompressorn styrs av parameter C4 och C5. Pr3 = Larm givare 3, aux-givare (endast om P4=1 eller 2)(se P0) Om P4=1 varar avfrostningen tid satt med parameter d3. Om P4=1 och d8=2 arbetar instrumentet som om d8 har värde 0. Om P4=2 aktiveras inte kondensorlarmen. Parameterinställning EVK 221 PA Min Max Enhet Förinställt SP Börvärde r1 r2 C/ F 0.0 GIVARE CA1 Kalibrering rumsgivare C/ F 0.0 CA3 Kalibrering givare 2/Aux. (om P4=1 eller 2) C/ F 0.0 P0 Typ av givare (0=PTC, 1=NTC) P1 Visa decimalkomma, 0=Nej, 1=Ja P2 Celsius/Farenheit ( 0= C, 1= F) P4 Funktion andra ingång, 0=Ej aktiverad, 1=Förångargivare, 2=Kondensorgivare, 3=Digital multifunktionsingång

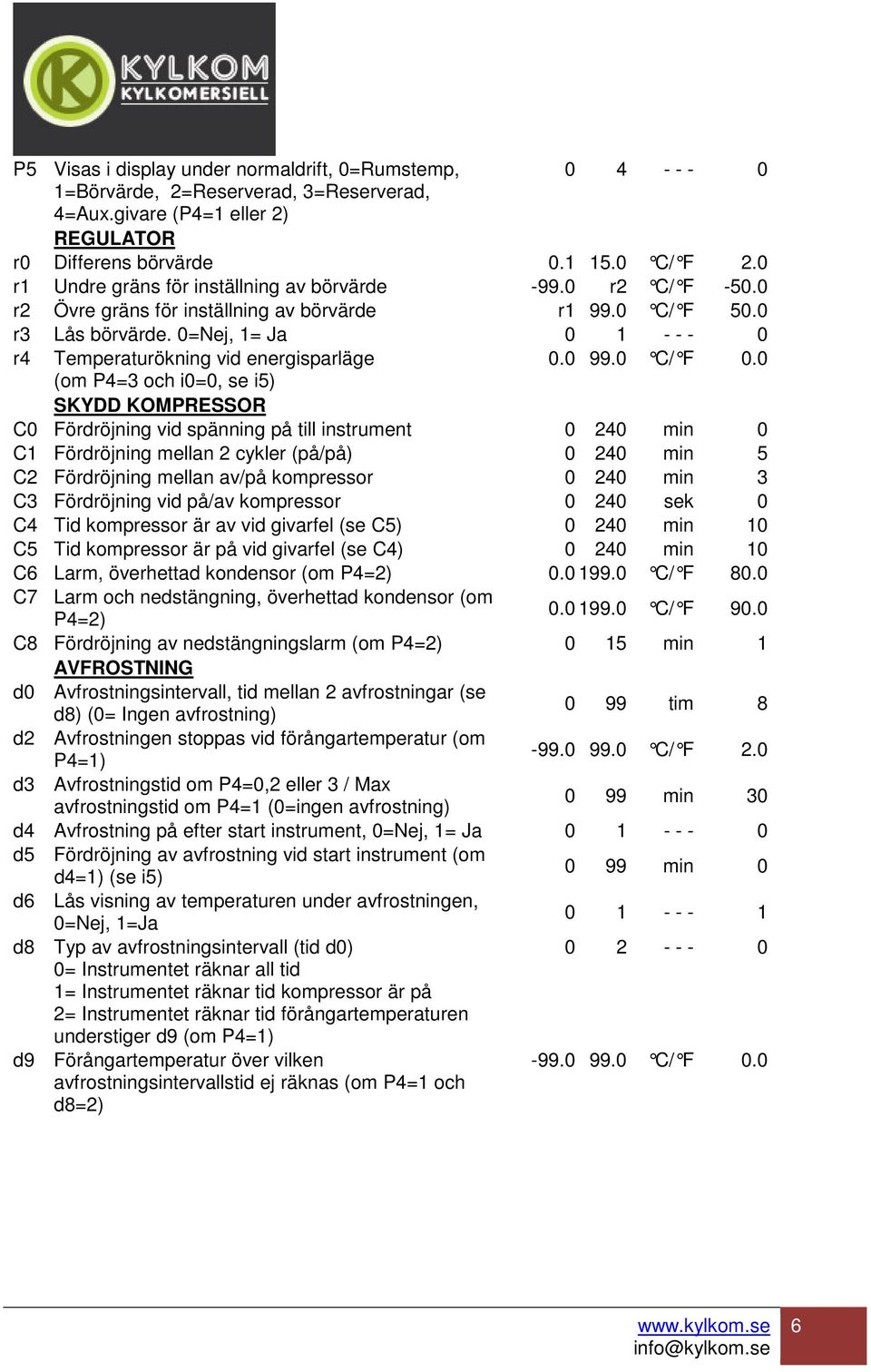

6 P5 Visas i display under normaldrift, 0=Rumstemp, =Börvärde, 2=Reserverad, 3=Reserverad, 4=Aux.givare (P4=1 eller 2) REGULATOR r0 Differens börvärde C/ F 2.0 r1 Undre gräns för inställning av börvärde r2 C/ F r2 Övre gräns för inställning av börvärde r C/ F 50.0 r3 Lås börvärde. 0=Nej, 1= Ja r4 Temperaturökning vid energisparläge C/ F 0.0 (om P4=3 och i0=0, se i5) SKYDD KOMPRESSOR C0 Fördröjning vid spänning på till instrument min 0 C1 Fördröjning mellan 2 cykler (på/på) min 5 C2 Fördröjning mellan av/på kompressor min 3 C3 Fördröjning vid på/av kompressor sek 0 C4 Tid kompressor är av vid givarfel (se C5) min 10 C5 Tid kompressor är på vid givarfel (se C4) min 10 C6 Larm, överhettad kondensor (om P4=2) C/ F 80.0 C7 Larm och nedstängning, överhettad kondensor (om P4=2) C/ F 90.0 C8 Fördröjning av nedstängningslarm (om P4=2) 0 15 min 1 AVFROSTNING d0 Avfrostningsintervall, tid mellan 2 avfrostningar (se d8) (0= Ingen avfrostning) 0 99 tim 8 d2 Avfrostningen stoppas vid förångartemperatur (om P4=1) C/ F 2.0 d3 Avfrostningstid om P4=0,2 eller 3 / Max avfrostningstid om P4=1 (0=ingen avfrostning) 0 99 min 30 d4 Avfrostning på efter start instrument, 0=Nej, 1= Ja d5 Fördröjning av avfrostning vid start instrument (om d4=1) (se i5) 0 99 min 0 d6 Lås visning av temperaturen under avfrostningen, 0=Nej, 1=Ja d8 Typ av avfrostningsintervall (tid d0) = Instrumentet räknar all tid 1= Instrumentet räknar tid kompressor är på 2= Instrumentet räknar tid förångartemperaturen understiger d9 (om P4=1) d9 Förångartemperatur över vilken avfrostningsintervallstid ej räknas (om P4=1 och d8=2) C/ F 0.0 6

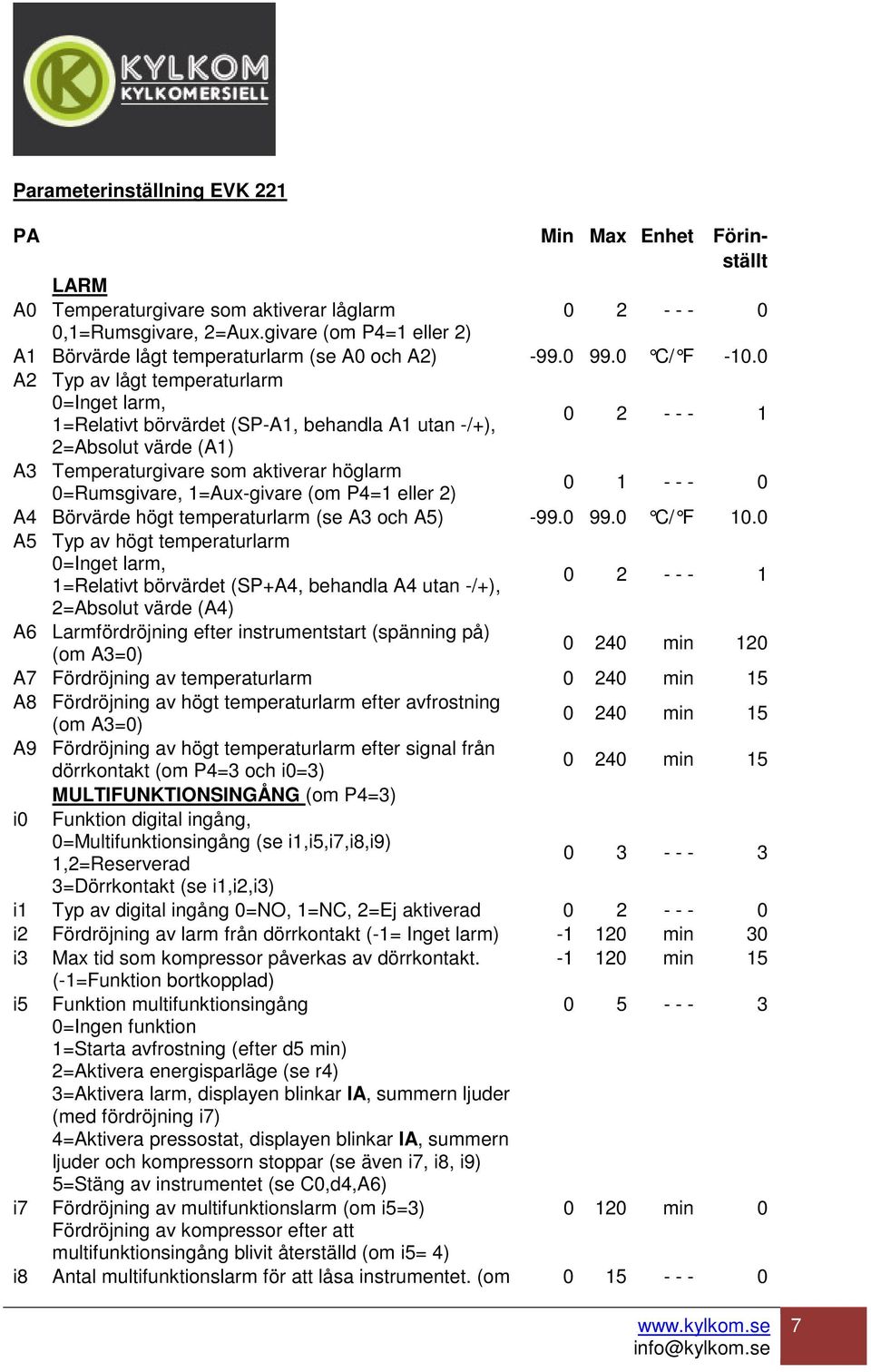

7 Parameterinställning EVK 221 PA LARM A0 Temperaturgivare som aktiverar låglarm 0,1=Rumsgivare, 2=Aux.givare (om P4=1 eller 2) Min Max Enhet Förinställt A1 Börvärde lågt temperaturlarm (se A0 och A2) C/ F A2 Typ av lågt temperaturlarm 0=Inget larm, 1=Relativt börvärdet (SP-A1, behandla A1 utan -/+), 2=Absolut värde (A1) A3 Temperaturgivare som aktiverar höglarm 0=Rumsgivare, 1=Aux-givare (om P4=1 eller 2) A4 Börvärde högt temperaturlarm (se A3 och A5) C/ F 10.0 A5 Typ av högt temperaturlarm 0=Inget larm, 1=Relativt börvärdet (SP+A4, behandla A4 utan -/+), 2=Absolut värde (A4) A6 Larmfördröjning efter instrumentstart (spänning på) (om A3=0) min 120 A7 Fördröjning av temperaturlarm min 15 A8 Fördröjning av högt temperaturlarm efter avfrostning (om A3=0) min 15 A9 Fördröjning av högt temperaturlarm efter signal från dörrkontakt (om P4=3 och i0=3) min 15 MULTIFUNKTIONSINGÅNG (om P4=3) i0 Funktion digital ingång, 0=Multifunktionsingång (se i1,i5,i7,i8,i9) 1,2=Reserverad 3=Dörrkontakt (se i1,i2,i3) i1 Typ av digital ingång 0=NO, 1=NC, 2=Ej aktiverad i2 Fördröjning av larm från dörrkontakt (-1= Inget larm) min 30 i3 Max tid som kompressor påverkas av dörrkontakt min 15 (-1=Funktion bortkopplad) i5 Funktion multifunktionsingång 0=Ingen funktion 1=Starta avfrostning (efter d5 min) 2=Aktivera energisparläge (se r4) 3=Aktivera larm, displayen blinkar IA, summern ljuder (med fördröjning i7) 4=Aktivera pressostat, displayen blinkar IA, summern ljuder och kompressorn stoppar (se även i7, i8, i9) 5=Stäng av instrumentet (se C0,d4,A6) i7 Fördröjning av multifunktionslarm (om i5=3) Fördröjning av kompressor efter att multifunktionsingång blivit återställd (om i5= 4) min 0 i8 Antal multifunktionslarm för att låsa instrumentet. (om

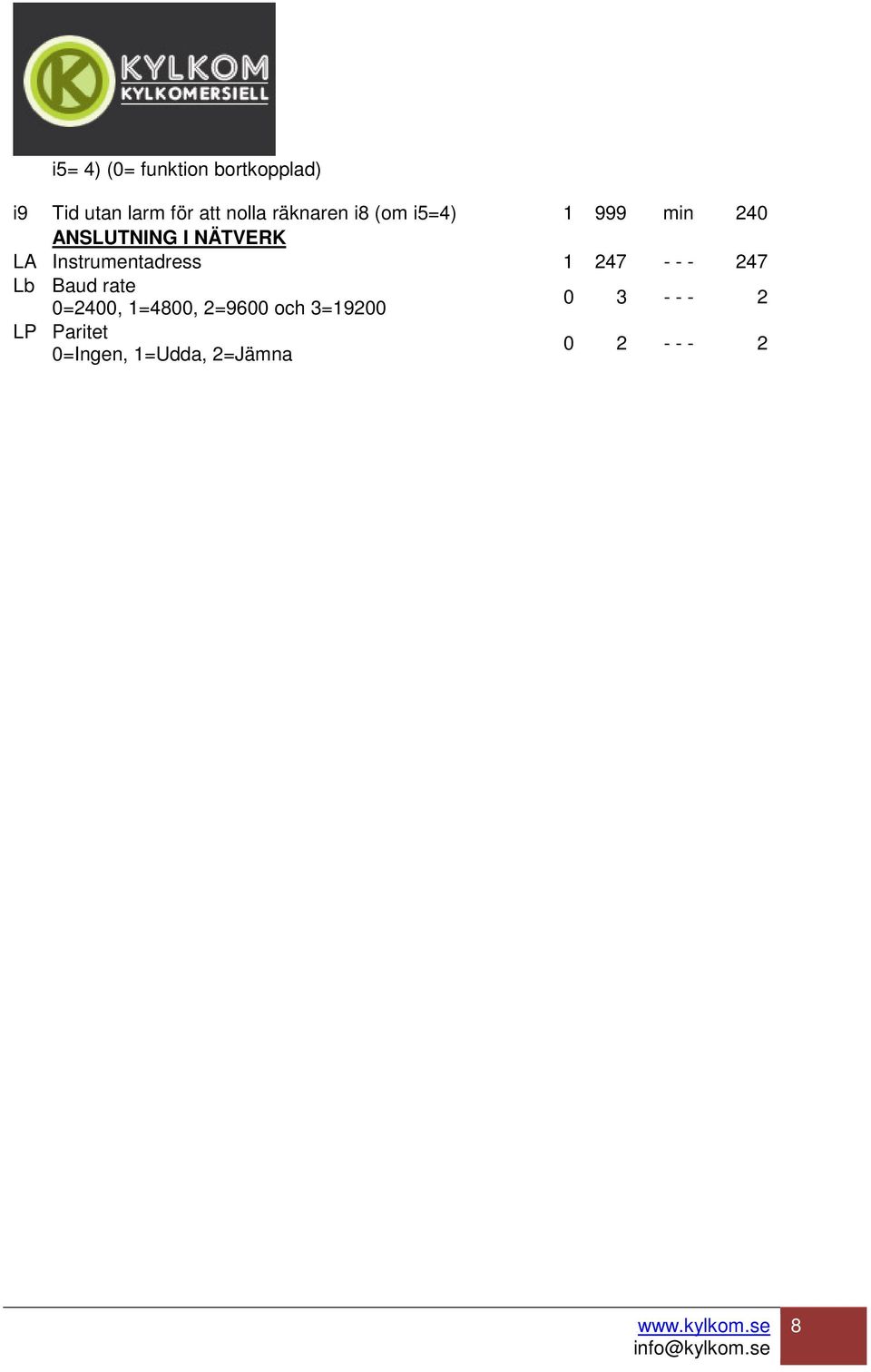

8 i5= 4) (0= funktion bortkopplad) i9 Tid utan larm för att nolla räknaren i8 (om i5=4) min 240 ANSLUTNING I NÄTVERK LA Instrumentadress Lb Baud rate 0=2400, 1=4800, 2=9600 och 3= LP Paritet 0=Ingen, 1=Udda, 2=Jämna
