ph-transmitter TH-404

Transkript

1 ph-transmitter TH-404 Sid 1

2 ph-transmitter TH-404 Tack för att du valt en mjk produkt Mjk Automation AB Box SÄFFLE Tel Fax E-post Sid 2

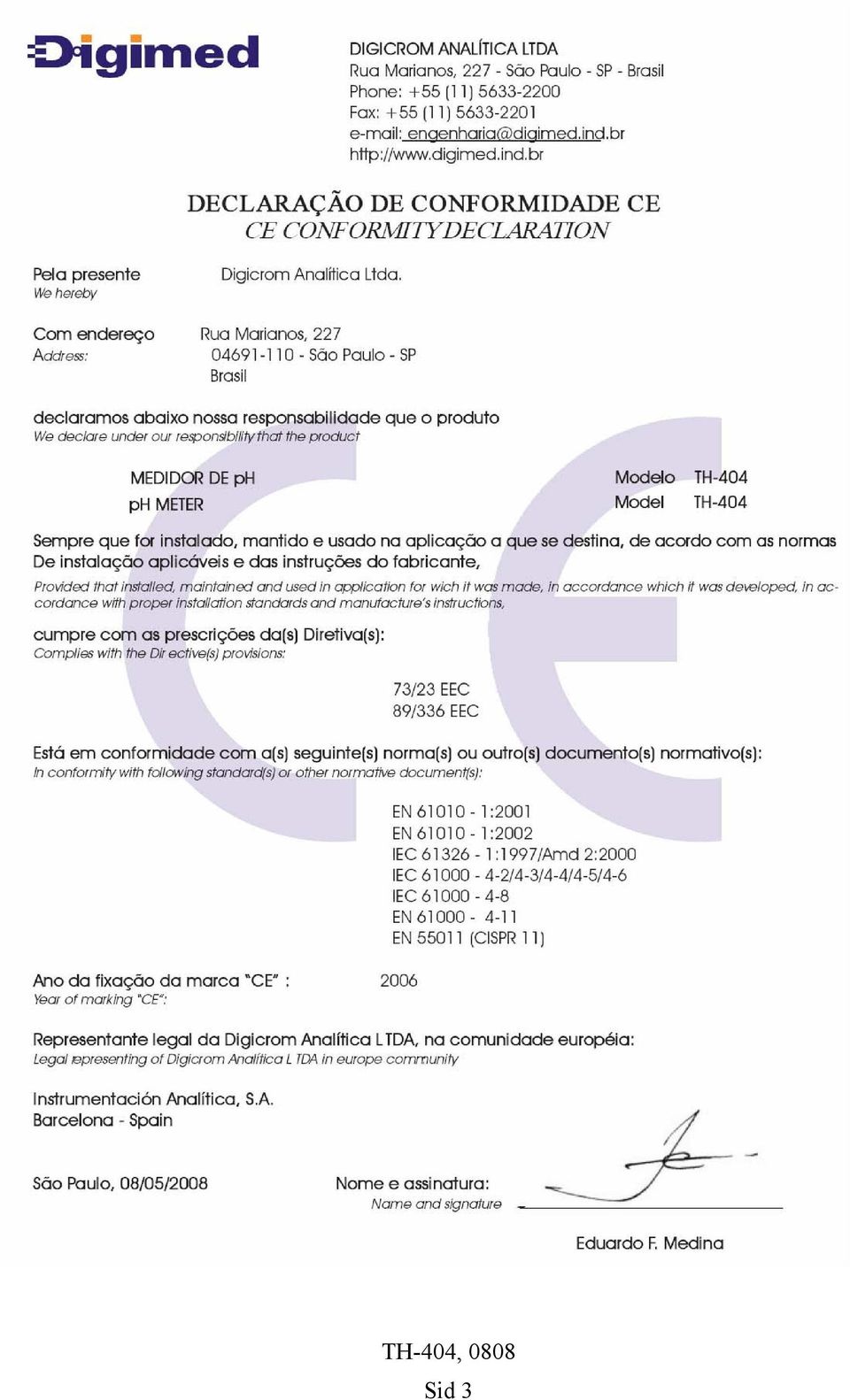

3 Sid 3

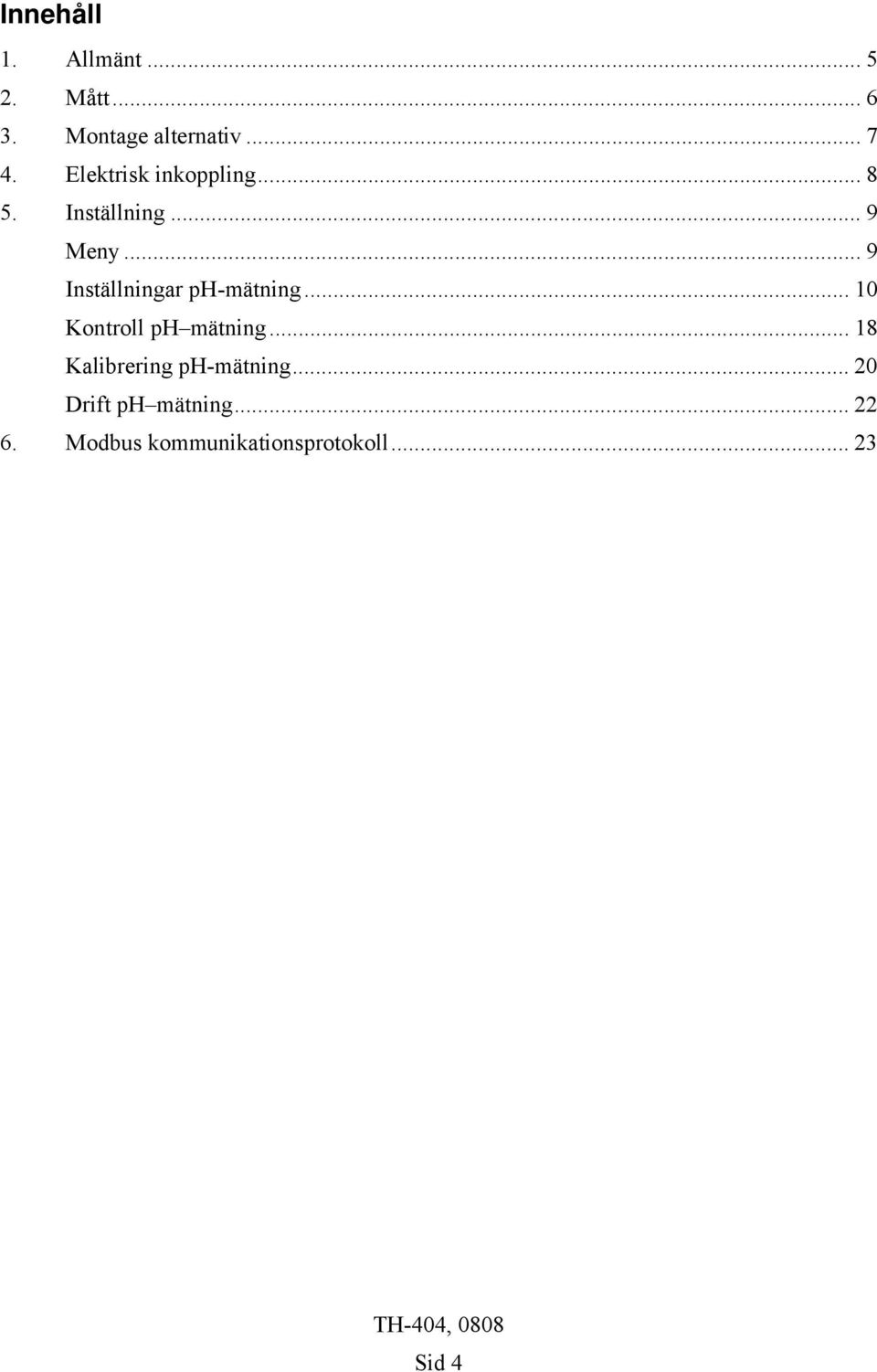

4 Innehåll 1. Allmänt Mått Montage alternativ Elektrisk inkoppling Inställning... 9 Meny... 9 Inställningar ph-mätning Kontroll ph mätning Kalibrering ph-mätning Drift ph mätning Modbus kommunikationsprotokoll Sid 4

5 1. Allmänt 1 Frontpanel i ABS 2 Alfanumerisk display, 2 rader med 16 tecken 3 3 tryckknappar för inställningar: <ESCAPE> = Backa ett steg i menyn för varje tryck. Håll intryckt cirka 5 sekunder för att lämna mätläget. <SELECT> = Val av det alternativ som blinkar. <ENTER> = Bekräfta det som valts. 4 Kabelgenomföringar 4 3 / 8 " 5 Aluminium hus 6 Monteringsbeslag för vägg, montage på 2" rör eller panelmontage. Sid 5

6 2. Mått Sid 6

7 3. Montage alternativ Sid 7

8 4. Elektrisk inkoppling 1-2 Matning V AC 50/60 Hz 3 Jord 4-5 Kontakt 2 (SP2), max 1A 250 V AC 6-7 Kontakt 1 (SP1), max 1A 250 V AC 8 Analog ut + 9 Analog ut - 10 Digital ut, RS Digital ut, RS Temperaturkompensering pt Referenselektrod (REF), (oftast ph-kabelns skärm) 15 Elektrod (MED) 16 Används Ej F1 Huvudsäkring (3A) F2 Säkring kontakt 1 (1A) F3 Säkring kontakt 2 (1A) Sid 8

9 5. Inställning OBS!: Varje gång som symbolerna < och > syns i displayen så innebär detta att aktuellt värde kan ändras, uppåt eller neråt. För att öka värdet tryck <SELECT> till dess att > blinkar, sedan trycks <ENTER> och där efter kan värdet ökas genom att trycka <SELECT> varje tryck ökar värdet med en enhet. När önskat värde är uppnått sparas detta genom att trycka <ENTER>. Inställningen kan avbrytas genom att trycka på <ESCAPE> innan värdet sparas. För att minska värdet tryck <SELECT> till dess att < blinkar, sedan <ENTER> och värdet kommer att minskas genom tryck på <SELECT>. Meny För att komma in i huvudmenyn tryck <ESCAPE> och håll intryckt tills att displayen visar: Om man släpper <ESCAPE> för tidigt så visas men det går lika bra att fortsätta från detta läge, om inte funktionssättet skall ändras mellan ph och mv. Välj funktion med <SELECT>, funktionen som blinkar väljs sedan genom att trycka <ENTER>. <Set Up> kräver lösenord och detta är som standard att <SELECT>, <ENTER>, <ESCAPE> trycks i den ordningen. 1. Status indikering 2. Uppmätt värde (ph eller mv) 3. Referens temperatur som är vald 4. Uppmätt temperatur om temperaturgivare finns ansluten (visas ej om bargarf är valt) 5. Status för kontakter eller bargraf Sid 9

10 Inställningar ph-mätning Texter markerade med fetstil i följande displaybilder symboliserar att denna text blinkar i instrumentets display. För att ändra tryck <SELECT> och genomför val genom att trycka <ENTER>. Håll <ESCAPE> intryckt ca 5 sekunder till dess att displayen ser ut som det visas till höger. Tryck <ENTER> Tryck <SELECT> så att Set Up blinkar slutför valet med <ENTER> Lösenord krävs för att kunna ändra inställningarna. Tryck sekvensen <SELECT>, <ENTER> och <ESCAPE>. Genom att trycka <SELECT> kan önskat språk väljas. Tryck <ENTER> för att slutföra valet. ph-mätaren kan programmeras för olika typer av elektroder, upplösning mm. Om konfiguration av parametrar inte skall göras tryck <ENTER>, tidigare inställningar kommer att finnas kvar. För ändringar tryck <SELECT> så att Ja blinkar och sedan <ENTER>. Typ av elektrod som används kan väljas. Tryck <SELECT> till dess att önskad typ blinkar. Tryck sedan <ENTER> för att välja denna. Område kan inte ändras, detta är förbestämt från fabrik. Se sid 12 Upplösning kan väljas. Tryck <SELECT> till dess att önskad upplösning blinkar. Tryck sedan <ENTER> för att välja denna. Sid 10

11 ph-mätaren kan återställas till ursprungskalibreringen. Välj Ja och bekräfta så kommer mätaren att återgå till fabriksinställningarna. Detta kan vara användbart om det inte finns någon annan möjlighet att kalibrera. Kalibrering av visning, bör stå i läge Auto. Elektrod typ Glas Antimon Se Sid 12 Val av vilka två buffertnivåer som skall användas för kalibrering. Hur värden ändras beskrivs under 1 Fel! Ogiltigt resultat för tabell. sidan 9. Sid 11

12 Välj referenstemperatur genom att trycka <SELECT> till dess att önskad temperatur (20 eller 25 C) blinkar. Bekräfta valet med <ENTER>. Kalibreringspunkt för Antimon elektrod. Linjäritet för antimonelektrod kan justeras. Tryck <SELECT> till dess att önskat alternativ blinkar och bekräfta med <ENTER>. Bekräfta valet. Tryck <SELECT> till dess att önskat alternativ blinkar och bekräfta med <ENTER>. Om glaselektrod är valt Inställning av elektrodkurvans temperatur. Mät provets temperatur och ställ in denna. Inställning av elektrodens kurva ph-mv (11 punkter). Avläs mv-värde för provet anteckna och mata in alla värden (2pH till 12pH). Val mellan kontinuerlig mätning eller medelvärde under vald tid. Ställ in önskad tid för medelvärdesmätningen. Inställningsmöjligheter för vad som skall visas i displayen. Bargraf, kontakter, ma mm. Tryck <SELECT> till dess att önskat alternativ blinkar och bekräfta med <ENTER>. Väljs bargraf för visning kommer inte kontaktstatus att visas i displayen i mätläget. Sid 12

13 Inställning av min och max-värden för bargrafens visningsområde. Val om kontakterna S1 och S2 skall konfigureras. Endast tillämplig om speciell självrengörande elektrod används. Skall normalt vara NEJ. Se sid 15 Val om kontakt S1 skall användas eller ej. Funktion hos kontakt S1 kan väljas som larmkontakt eller regulator. Inställning av börvärdet för kontakt S1. Val av funktion hos kontakt S1. Direkt Funktion som höglarm. Omvänd Funktion som låglarm. Inställning av larmets hysteres. Hur långt från inställt värde som nivån måste återgå för att larmet skall återställas. Ex. ett höglarm vid 11pH kommer att återställas när ph-värdet sjunker till 10,5 om hysteresen är satt till 0,50pH. Inställning för regulatorfunktion. Inställning för regulatorfunktion. Om larm är valt för kontakt 1 Sid 13

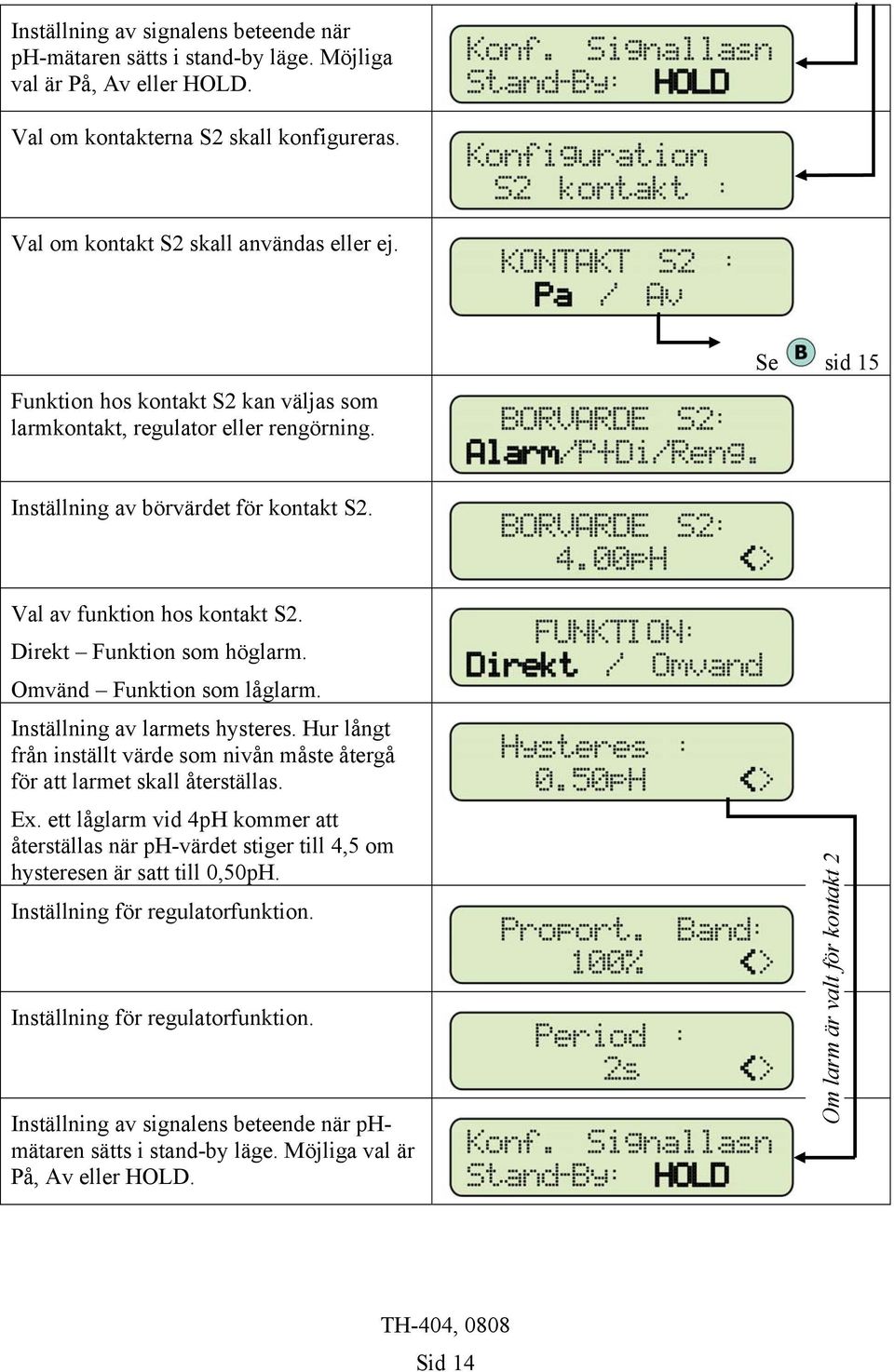

14 Inställning av signalens beteende när ph-mätaren sätts i stand-by läge. Möjliga val är På, Av eller HOLD. Val om kontakterna S2 skall konfigureras. Val om kontakt S2 skall användas eller ej. Funktion hos kontakt S2 kan väljas som larmkontakt, regulator eller rengörning. Se sid 15 Inställning av börvärdet för kontakt S2. Val av funktion hos kontakt S2. Direkt Funktion som höglarm. Omvänd Funktion som låglarm. Inställning av larmets hysteres. Hur långt från inställt värde som nivån måste återgå för att larmet skall återställas. Ex. ett låglarm vid 4pH kommer att återställas när ph-värdet stiger till 4,5 om hysteresen är satt till 0,50pH. Inställning för regulatorfunktion. Inställning för regulatorfunktion. Inställning av signalens beteende när phmätaren sätts i stand-by läge. Möjliga val är På, Av eller HOLD. Om larm är valt för kontakt 2 Sid 14

15 Val om ma-signalen skall konfigureras. ma-utgången kan stängas av helt om den inte skall användas. Se sid 16 Val om ma-utgången skall fungera som normal transmitter eller som regulator (beskrivs inte i denna manual) Inställning av det ph-värde som skall motsvaras av 4mA. Inställning av det ph-värde som skall motsvaras av 20mA. Inställning av signalens beteende när ph-mätaren sätts i stand-by läge. Möjliga val är 4 ma, HOLD, 20 ma Sid 15

16 Val om utgående ma-signal skall kalibreras. Genom att ansluta en amperemeter till utgången (4-20mA) så är det möjligt att justera denna. Tryck <ENTER> när mätinstrumentet är anslutet. Justera 4mA nivån om nödvändigt. Tryck <SELECT> för att sänka nivån eller <ESCAPE> för att höja. Avsluta med <ENTER> Justering 20mA nivån sker på samma sätt. Avsluta med <ENTER> Val om RS485 skall konfigureras. Val av önskat protokoll. Vala av kommunikations hatighet. Vala av antal databitar som används. Val av paritet. Sid 16

17 Möjlighet att ställa instrumentets idnummer i nätverket, maximalt 256 instrument. Möjlighet att ange kabellängd för temperaturgivaren. Om temperaturgivaren till instrumentet byts är det nödvändigt att kalibrera denna. Välj i så fall Ja och bekräfta detta i nästa dialogruta. Börja med ett prov t.ex. vanligt kranvatten. Bestäm temperaturen på provet och ställ in den temperaturen i displayen. Stoppa ner temperaturgivaren i provet och tryck därefter på <ENTER> OBS! Om temperaturgivare inte är ansluten kommer inställning för kabellängd och kalibrering av temperaturgivare inte att visas. Instrumentet känner automatiskt av om temperaturgivare är ansluten. Sid 17

18 Kontroll ph mätning Med denna funktion kan elektrodens kondition kontrolleras Texter markerade med fetstil i följande displaybilder symboliserar att denna text blinkar i instrumentets display. För att ändra tryck <SELECT> och genomför val genom att trycka <ENTER>. Tryck <SELECT> så att Check blinkar slutför valet med <ENTER> Placera elektroden i buffert med ph 7. (phvärdet är det som valts vid inställning av instrumentet). Tryck <ENTER> när detta är gjort. Högt ISO Bra elektrod Skölj elektroden med rikligt med vatten. Elektroden bör bytas Placera elektroden i buffert med ph 4. (ph-värdet är det som valts vid inställning av instrumentet). Tryck <ENTER> när det är klart Sid 18

19 Sid 19

20 Kalibrering ph-mätning Texter markerade med fetstil i följande displaybilder symboliserar att denna text blinkar i instrumentets display. För att ändra tryck <SELECT> och genomför val genom att trycka <ENTER>. Håll <ESCAPE> intryckt ca 5 sekunder till dess att displayen ser ut som det visas till höger. Tryck <ENTER> Tryck <SELECT> till dess att Matning (mätning) blinkar. Välj genom att trycka <ENTER>. Tryck <SELECT> till dess att Kalibrera blinkar. Tryck <ENTER> Om ingen ändring av temperaturkompensation krävs tryck <ENTER> 2 gånger. För att justera temperaturkompensationen tryck <SELECT> till dess att < eller > blinkar. < om temperaturen skall sänkas och > om den skall höjas. Tryck <ENTER> och sedan ändras temperaturen med <SELECT>. När önskat värde är inställt tryck <ENTER>. Inställningen kan avbrytas genom att trycka <ESCAPE>. Detta är användbart t.ex. om man passerat det önskade värde och behöver göra om inställningen. Placera elektroden i buffert med ph 7 (eller den buffert som anges, om mätaren är inställd för kalibrering med annan buffert) Tryck <ENTER> Vid extern temperaturgivare Sid 20

21 ph mätare kalibrerar nu mot ph 7 och strecken i displayens övre rad fylls på under tiden När kalibreringen mot ph 7 är klar skölj elektroden. När elektroden är sköljd tryck <ENTER> Placera elektroden i buffert med ph 4 (eller den buffert som anges, om mätaren är inställd för kalibrering med annan buffert) Tryck <ENTER> ph mätare kalibrerar nu mot ph 4 och strecken i displayens övre rad fylls på under tiden Kalibreringen klar Skölj elektroden. När elektroden är sköljd tryck <ENTER> Tryck <ENTER> för att återgå till mätläget ph-mätaren återgår till mät läget. Status för kontakter eller bargraf visas i displayens övre rad. ph och temperatur i undre raden. eller Sid 21

22 Drift ph mätning Texter markerade med fetstil i följande displaybilder symboliserar att denna text blinkar i instrumentets display. För att ändra tryck <SELECT> och genomför val genom att trycka <ENTER>. Håll <ESCAPE> intryckt ca 5 sekunder till dess att displayen ser ut som det visas till höger. Tryck <ENTER> Tryck <SELECT> till dess att Matning blinkar. Välj genom att trycka <ENTER>. Tryck <SELECT> till dess att Matning blinkar. Välj genom att trycka <ENTER>. Kontrollera att elektroden är placerad i mätmediet och tryck <ENTER> för att starta mätningen. OK Elektrodproblem Temp.-givarproblem Visas endast om körning som regulator Tillbaka till normal visning vid drift Sid 22

23 6. Modbus kommunikationsprotokoll Address Variable Type Funct. Description Configuration Unit R/W 0x0100 Condition Byte ph Set-Point 1 On = 0x00 Off = 0x01 -- R/W 0x0101 Condition Byte ph Set-Point 2 On = 0x00 Off = 0x01 -- R/W 0x0102 Condition Byte ph Set-Point 3 On = 0x00 Off = 0x01 -- R/W 0x0103 Condition Byte mv Set-Point 1 On = 0x00 Off = 0x01 -- R/W 0x0104 Condition Byte mv Set-Point 2 On = 0x00 Off = 0x01 -- R/W 0x0105 Condition Byte mv Set-Point 3 On = 0x00 Off = 0x01 -- R/W 0x0106 Condition Byte Sb(pH) Set-Point 1 On = 0x00 Off = 0x01 -- R/W 0x0107 Condition Byte Sb(pH) Set-Point 2 On = 0x00 Off = 0x01 -- R/W 0x0108 Condition Byte Sb(pH) Set-Point 3 On = 0x00 Off = 0x01 -- R/W 0x0109 Configuration Byte ph Set-Point 1 Alarm = 0x00 PWM = 0x01 -- R/W 0x010A Configuration Byte ph Set-Point 2 Alarm = 0x00 PWM = 0x01 Cleaning = 0x02 p/th R/W 0x010B Configuration Byte ph Set-Point Cleaning = 0x02 p/th R/W 0x010C Configuration Byte mv Set-Point 1 Alarm = 0x00 PWM = 0x01 -- R/W 0x010D Configuration Byte mv Set-Point 2 Alarm = 0x00 PWM = 0x01 Cleaning = 0x02 p/th R/W 0x010E Configuration Byte mv Set-Point Cleaning = 0x02 p/th R/W 0x010F Configuration Byte Sb(pH) Set-Point 1 Alarm = 0x00 PWM = 0x01 -- R/W 0x0110 Configuration Byte Sb(pH) Set-Point 2 Alarm = 0x00 PWM = 0x01 Cleaning = 0x02 p/th R/W 0x0111 Configuration Byte Sb(pH) Set-Point Cleaning = 0x02 p/th R/W 0x0112 Action Byte ph Set-Point 1 Direct = 0x00 Reverse = 0x01 -- R/W 0x0113 Action Byte ph Set-Point 2 Direct = 0x00 Reverse = 0x01 -- R/W 0x0114 Action Byte mv Set-Point 1 Direct = 0x00 Reverse = 0x01 -- R/W 0x0115 Action Byte mv Set-Point 2 Direct = 0x00 Reverse = 0x01 -- R/W 0x0116 Action Byte Sb(pH) Set-Point 1 Direct = 0x00 Reverse = 0x01 -- R/W 0x0117 Action Byte Sb(pH) Set-Point 2 Direct = 0x00 Reverse = 0x01 -- R/W 0x0118 Burn-Out Byte ph Set-Point 1 Direct = 0x00 Reverse = 0x01 -- R/W Sid 23

24 Address Variable Type Funct. Description Configuration Unit R/W 0x0119 Burn-Out Byte ph Set-Point 2 Direct = 0x00 Reverse = 0x01 -- R/W 0x011A Burn-Out Byte mv Set-Point 1 Direct = 0x00 Reverse = 0x01 -- R/W 0x011B Burn-Out Byte mv Set-Point 2 Direct = 0x00 Reverse = 0x01 -- R/W 0x011C Burn-Out Byte Sb(pH) Set-Point 1 Direct = 0x00 Reverse = 0x01 -- R/W 0x011D Burn-Out Byte Sb(pH) Set-Point 2 Direct = 0x00 Reverse = 0x01 -- R/W 0x011E Unit Byte ph Set-Point 1 ph = 0x00 -- R 0x011F Unit Byte ph Set-Point 2 ph = 0x00 -- R 0x0120 Unit Byte mv Set-Point 1 mv = 0x01 -- R 0x0121 Unit Byte mv Set-Point 2 mv = 0x01 -- R 0x0122 Unit Byte Sb(pH) Set-Point 1 ph = 0x00 -- R 0x0123 Unit Byte Sb(pH) Set-Point 2 ph = 0x00 -- R 0x0150 Proportional Band Word ph Set-Point 1 Min = 0 Max = 1000 % R/W 0x0152 Proportional Band Word ph Set-Point 2 Min = 0 Max = 1000 % R/W 0x0154 Proportional Band Word mv Set-Point 1 Min = 0 Max = 1000 % R/W 0x0156 Proportional Band Word mv Set-Point 2 Min = 0 Max = 1000 % R/W 0x0158 Proportional Band Word Sb(pH) Set-Point 1 Min = 0 Max = 1000 % R/W 0x015A Proportional Band Word Sb(pH) Set-Point 2 Min = 0 Max = 1000 % R/W 0x015C Períod Word ph Set-Point 1 Min = 1 Max = 1000 s R/W 0x015E Períod Word ph Set-Point 2 Min = 1 Max = 1000 s R/W 0x0160 Períod Word mv Set-Point 1 Min = 1 Max = 1000 s R/W 0x0162 Períod Word mv Set-Point 2 Min = 1 Max = 1000 s R/W 0x0164 Períod Word Sb(pH) Set-Point 1 Min = 1 Max = 1000 s R/W 0x0166 Períod Word Sb(pH) Set-Point 2 Min = 1 Max = 1000 s R/W 0x0168 Cleaning Interval Word -- Set-Point 2/3 Min = 0 Max = 120 SP2-TH404 SP3-TH401 h R/W 0x016A Cleaning Time Word -- Set-Point 2/3 Min = 5 Max = 1000 SP2-TH404 SP3-TH401 s R/W 0x0200 Value float ph Set-Point 1 Min = 2 Max = 20 ph R/W 0x0204 Value float ph Set-Point 2 Min = 2 Max = 20 ph R/W Sid 24

25 Address Variable Type Funct. Description Configuration Unit R/W 0x0208 Value float mv Set-Point 1 Min = Máx = 2000 mv R/W 0x020C Value float mv Set-Point 2 Min = Máx = 2000 mv R/W 0x0210 Value float Sb(pH) Set-Point 1 Min = 2 Max = 14 ph R/W 0x0214 Value float Sb(pH) Set-Point 2 Min = 2 Max = 14 ph R/W 0x0218 Hystereses float ph Set-Point 1 Min = -2 Max = 20 ph R/W 0x021C Hystereses float ph Set-Point 2 Min = -2 Max = 20 ph R/W 0x0220 Hystereses float mv Set-Point 1 Min = Max = 2000 mv R/W 0x0224 Hystereses float mv Set-Point 2 Min = Max = 2000 mv R/W 0x0228 Hystereses float Sb(pH) Set-Point 1 Min = 2 Max = 14 ph R/W 0x022C Hystereses float Sb(pH) Set-Point 2 Min = 2 Max = 14 ph R/W 0x0300 Condition Byte ph ma 1 On = 0x00 Off = 0x01 -- R/W 0x0301 Condition Byte ph ma 2 (TH401) On = 0x00 Off = 0x01 -- R/W 0x0302 Condition Byte mv ma 1 On = 0x00 Off = 0x01 -- R/W 0x0303 Condition Byte mv ma 2 (TH401) On = 0x00 Off = 0x01 -- R/W 0x0304 Condition Byte Sb(pH) ma 1 On = 0x00 Off = 0x01 -- R/W 0x0305 Condition Byte Sb(pH) ma 2 (TH401) On = 0x00 Off = 0x01 -- R/W 0x0306 Configuration Byte ph ma 1 Transmission = 0x00 Control = 0x01 -- R/W 0x0307 Configuration Byte ph ma 2 (TH401) Transmission = 0x00 Control = 0x01 -- R/W 0x0308 Configuration Byte mv ma 1 Transmission = 0x00 Control = 0x01 -- R/W 0x0309 Configuration Byte mv ma 2 (TH401) Transmission = 0x00 Control = 0x01 -- R/W 0x030A Configuration Byte Sb(pH) ma 1 Transmission = 0x00 Control = 0x01 -- R/W 0x030B Configuration Byte Sb(pH) ma 2 (TH401) Transmission = 0x00 Control = 0x01 -- R/W 0x030C Action Byte ph ma 1 Direct = 0x00 Reverse = 0x01 -- R/W 0x030D Action Byte ph ma 2 (TH401) Direct = 0x00 Reverse = 0x01 -- R/W 0x030E Action Byte mv ma 1 Direct = 0x00 Reverse = 0x01 -- R/W 0x030F Action Byte mv ma 2 (TH401) Direct = 0x00 Reverse = 0x01 -- R/W 0x0310 Action Byte Sb(pH) ma 1 Direct = 0x00 Reverse = 0x01 -- R/W Sid 25

26 Address Variable Type Funct. Description Configuration Unit R/W 0x0311 Action Byte Sb(pH) ma 2 (TH401) Direct = 0x00 Reverse = 0x01 -- R/W 0x0312 Burn-Out Byte ph ma 1 Direct = 0x00 Reverse = 0x01 -- R/W 0x0313 Burn-Out Byte ph ma 2 (TH401) Direct = 0x00 Reverse = 0x01 -- R/W 0x0314 Burn-Out Byte mv ma 1 Direct = 0x00 Reverse = 0x01 -- R/W 0x0315 Burn-Out Byte mv ma 2 (TH401) Direct = 0x00 Reverse = 0x01 -- R/W 0x0316 Burn-Out Byte Sb(pH) ma 1 Direct = 0x00 Reverse = 0x01 -- R/W 0x0317 Burn-Out Byte Sb(pH) ma 2 (TH401) Direct = 0x00 Reverse = 0x01 -- R/W 0x0318 Unit Byte ph ma 1 ph = 0x00 -- R 0x0319 Unit Byte ph ma 2 (TH401) ph = 0x00 C = 0x02 -- R 0x031A Unit Byte mv ma 1 mv = 0x01 -- R 0x031B Unit Byte mv ma 2 (TH401) mv = 0x01 C = 0x02 -- R 0x031C Unit Byte Sb(pH) ma 1 ph = 0x00 -- R 0x031D Unit Byte Sb(pH) ma 2 (TH401) ph = 0x00 C = 0x02 -- R 0x0350 Proportional Band Word ph ma 1 Min = 0 Max = 1000 % R/W 0x0352 Proportional Band Word ph ma 2 (TH401) Min = 0 Max = 1000 % R/W 0x0354 Proportional Band Word mv ma 1 Min = 0 Max = 1000 % R/W 0x0356 Proportional Band Word mv ma 2 (TH401) Min = 0 Max = 1000 % R/W 0x0358 Proportional Band Word Sb(pH) ma 1 Min = 0 Max = 1000 % R/W 0x035A Proportional Band Word Sb(pH) ma 2 (TH401) Min = 0 Max = 1000 % R/W 0x035C Rate Word ph ma 1 Min = 0 Max = 1000 s R/W 0x035E Rate Word ph ma 2 (TH401) Min = 0 Max = 1000 s R/W 0x0360 Rate Word mv ma 1 Min = 0 Max = 1000 s R/W 0x0362 Rate Word mv ma 2 (TH401) Min = 0 Max = 1000 s R/W 0x0364 Rate Word Sb(pH) ma 1 Min = 0 Max = 1000 s R/W 0x0366 Rate Word Sb(pH) ma 2 (TH401) Min = 0 Max = 1000 s R/W 0x0368 Reset Word ph ma 1 Min = 0 Max = 1000 s R/W 0x036A Reset Word ph ma 2 (TH401) Min = 0 Max = 1000 s R/W Sid 26

27 Address Variable Type Funct. Description Configuration Unit R/W 0x036C Reset Word mv ma 1 Min = 0 Max = 1000 s R/W 0x036E Reset Word mv ma 2 (TH401) Min = 0 Max = 1000 s R/W 0x0370 Reset Word Sb(pH) ma 1 Min = 0 Max = 1000 s R/W 0x0372 Reset Word Sb(pH) ma 2 (TH401) Min = 0 Max = 1000 s R/W 0x0400 Value 4mA float ph ma 1 Min = 2 Max = 20 ph R/W 0x0404 Value 4mA float ph ma 2 (TH401) Min = 2 Max = 20 ph R/W 0x0408 Value 4mA float mv ma 1 Min = Max = 2000 mv R/W 0x040C Value 4mA float mv ma 2 (TH401) Min = Max = 2000 mv R/W 0x0410 Value 4mA float Sb(pH) ma 1 Min = 2 Max = 14 ph R/W 0x0414 Value 4mA float Sb(pH) ma 2 (TH401) Min = 2 Max = 14 ph R/W 0x0418 Value 20mA float ph ma 1 Mín = -2 Max = 20 ph R/W 0x041C Value 20mA float ph ma 2 (TH401) Mín = -2 Max = 20 ph R/W 0x0420 Value 20mA float mv ma 1 Min = Max = 2000 mv R/W 0x0424 Value 20mA float mv ma 2 (TH401) Min = Max = 2000 mv R/W 0x0428 Value 20mA float Sb(pH) ma 1 Min = 2 Max = 14 ph R/W 0x042C Value 20mA float Sb(pH) ma 2 (TH401) Min = 2 Max = 14 ph R/W 0x0430 Value SP float ph ma 1 Min = 2 Max = 20 ph R/W 0x0434 Value SP float ph ma 2 (TH401) Min = 2 Max = 20 ph R/W 0x0438 Value SP float mv ma 1 Min = Max = 2000 mv R/W 0x043C Value SP float mv ma 2 (TH401) Min = Max = 2000 mv R/W 0x0440 Value SP float Sb(pH) ma 1 Min = 2 Max = 14 ph R/W 0x0444 Value SP float Sb(pH) ma 2 (TH401) Min = 2 Max = 14 ph R/W 0x0448 Value I maintenance float ph ma 1 Min = -2 Max = 20 ph R/W 0x044C Value I maintenance float ph ma 2 (TH401) Min = -2 Max = 20 ph R/W 0x0450 Value I maintenance float mv ma 1 Min = Max = 2000 mv R/W 0x0454 Value I maintenance float mv ma 2 (TH401) Min = Max = 2000 mv R/W 0x0458 Value I maintenance float Sb(pH) ma 1 Min = 2 Max = 14 ph R/W Sid 27

28 Address Variable Type Funct. Description Configuration Unit R/W 0x045C Value I maintenance float Sb(pH) ma 2 (TH401) Min = 2 Max = 14 ph R/W 0x0500 Main Unit Byte -- Read ph = 0x00 mv = 0x01 ph = 0x00 -- R 0x0550 Principal float -- Read -- R 0x0554 Secondary float -- Read mv R 0x0558 Temperature float -- Read C R 0x055C Current float -- Read - ma2 ma R 0x0560 Current float -- Read - ma2 Only for TH401 ma R Sid 28
