E L E K T R O M A G N E T I S K F L Ö D E S M Ä T A R E

Transkript

1 E L E K T R O M A G N E T I S K F L Ö D E S M Ä T A R E

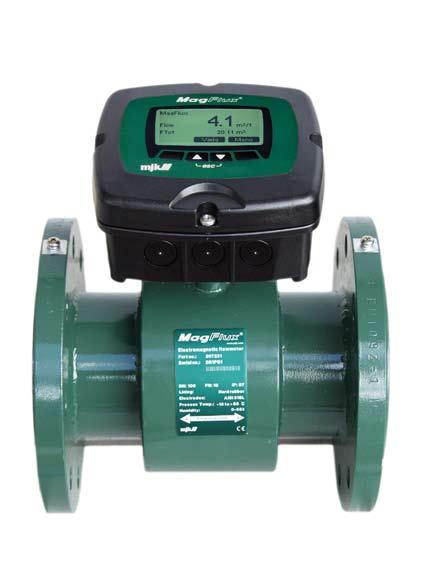

2 P Å L I T L I G F L Ö D E S M Ä T N I N G MagFlux elektromagnetiska flödesmätare har hög stabilitet och noggrannhet för mätning av flöde i alla elektriskt ledande vätskor. MagFlux har inga rörliga delar som påverkar flödet i röret. MagFlux används för mätning och registrering av flöde i slutna rörsystem. w w w. m j k. c o m

3 L e v e r a n s p r o g r a m Model Montage Fläns Fläns Inspänning Inspänning Fläns Foder / Liner PTFE Hårdgummi PTFE Hårdgummi Mjukt gummi Standard EN EN EN Inspänning Fläns MagFlux levereras i dimensioner från DN 3 till DN 1200 i standardiserade dimensioner. Kan även levereras med ANSI, AS eller JIS flänsar. DN 3 DN 6 DN 8 DN10 DN15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 450 DN 500 DN 600 DN 700 DN 800 DN 900 DN 1000 DN

4 E n k e l a n p a s s n i n g a v e l e k t r o n i k t i l l m ä t r ö r MagFlux har en unik anpassning av elektronik till mätrör. Genom att ange mätrörets kalibreringskod anpassas elektroniken automatiskt. Fördelen med kalibreringskod är att besvärliga kalibreringar undviks och utbyte av elektronik kan ske enkelt. Inget behov av minneskretsar (lösa EEPROM) till mätrör. 4 66NQ10 Kalibreringskod

5 E n s t o r m ä n g d m ö j l i g h e t e r MagFlux elektroniken har en 4-20 ma analog utgång, två reläer för styrning eller larm. En digital ingång för återställning av larm, start och stopp av satsräknare samt nollställning av räkneverk. Larm visas som pop-up meddelanden samtidigt som de sparas i MagFlux logg. MagFlux har räknare för summering av totalflöde i båda riktningar samt satsräknare för styrning. MagFlux mäter flöde i båda riktningar och kan beräkna nettoflödet. Ett enkelt menyval bestämmer den normala flödesritningen så mätröret kan installeras oberoende av flödesriktning. Ränknare för totalflöde kan väljas som nollställbar och ej nollställbar. MagFlux inbyggda elektroniska elektrodrengöringssystem är alltid aktivt.

6 E n k e l t o c h l o g i s k t h a n d h a v a n d e MagFlux har en logisk menystruktur men ett upplägg som liknar handhavandet av en mobiltelefon. Menyer på valbart språk. MagFlux kan kommunicera i ett nätverk med andra MagFlux eller MJK enheter så att en display kan användas av olika enheter. 6 MagFlux har en USB anslutning som möjliggör hämtning av loggade mätvärden och uppdatering av mätarens programvara. MagFlux display kan konfigureras av användaren för att visa önskad information. MagFlux har Modbus kommunikationsprotokoll för direkt anslutning till PLC. MagFlux har en inbyggd 256 KB datalogger, som kan lagra upp till händelser med datum och tidsstämpel. Data kan visas grafiskt på displayen och exporteras till PC via USB anslutningen på displayen. Huvudmeny Ställ in processbild Fabriksinställningar Datalogg Lösenord Namn på flödesmätaren Inställning av flödesmätaren Inställning av display Tillbaka Välj Ok

7 E l e k t r o n i k e n h e t m e d f l e r a m o n t a g e m ö j l i g h e t e r MagFlux kan levereras med elektroniken monterad direkt på mätröret, för väggmontage eller för montage i panel. Displayen kan monteras på elektronikenheten eller upp till 1000m från mätstället. Elektronik och display kan därför alltid monteras på mest lämpliga ställe. Kom pak tmontage Panelmontage Väggmontage Elektronik och display monterad direkt på mätröret (kompaktmontage). Elektronik monterad direkt på mätrör med fjärrmonterad display. Elektronik och display fjärrmonterat på vägg eller i panel. Elektronik separerad från mätrör och fjärrmonterad display. MagFlux elektronik monterad direkt på mätrör med fjärrmonterad display som hanterar två mätrör (upp till fyra mätrör till en display). Max m Max. 50 m Max. 50 m Max m Max m Max m

8 MagFlux Mätrör Montage Material Fläns eller för inspänning Hus: Lackerat stål eller rostfritt Foder: Hårdgummi, mjukt gummi eller PTFE Elektroder: Syrafast stål (AISI 316L). Som option Hasteloy, titan eller platina. Inbyggd jordelektrod DN 50 Noggrannhet Bättre än ± 0,25% Temperatur Media: -20 till +150 C, typberoende. Omgivning: -20 till +60 C (kompaktmontage) -20 till +80 C (separerat montage) Kapsling IP 67 (IP 68 med ingjutning) MagFlux elektronik Noggrannhet ± 0,1% av mätvärde (system nogrannhet bättre än ± 0,25 %) Ingång Från MagFlux mätrör Analog utgång Aktiv 4-20 ma, galvaniskt skild (max. 800 Ω) Digital utgång Elektromekaniskt relä (max. 50 V DC / 1 A) Optiskt relä (max. 50 V AC / V DC / 120 ma) Digital ingång Intern datalogger Kommunikation Interface Spänningsmatning Förbrukning Material En digital ingång (max. 30 V DC) 256 KB Modbus RTU-mod, 9600 baud, 2-ledare RS 485, slav-mod RS 485 anslutning till display eller PLC 24 V AC, 50 / 60 Hz ± 10 % eller 230 / 115 V AC, 50 / 60 Hz ± 10 % eller V DC Max. 10 W Glasfiberarmerad polykarbonat Kapsling IP 67 SE MagFlux brochure 0709 MJK Automation A/S Byageren Nærum Denmark Tel.: Fax: mjk@mjk.dk MJK Automation AS Prins Chr.Augusts Plass Moss Norway Tel.: Fax: mjk@mjk.no MJK Automation AB Nytorget 4 S Säffle Sweden Tel.: Fax: kontoret@mjk.se MJK Automation B.V. Hoofdweg 667 A 2131 BB Hoofddorp Holland Tel.: Fax: mjknl@mjk.com MJK Automation P/L Unit 8/69 Acacia Road Ferntree Gully 3156 Victoria Australia Ph: Fax: mjkaus@mjk.com MJK North America Inc. 37 Sherwood Terrace, #126 Lake Bluff IL USA Toll Free: (877-MJK-LINK) Local: Fax: mjkusa@mjk.cmm
