SKF Flowline monitor. Ny dimension inom övervakning av smörjoljeflöden

Transkript

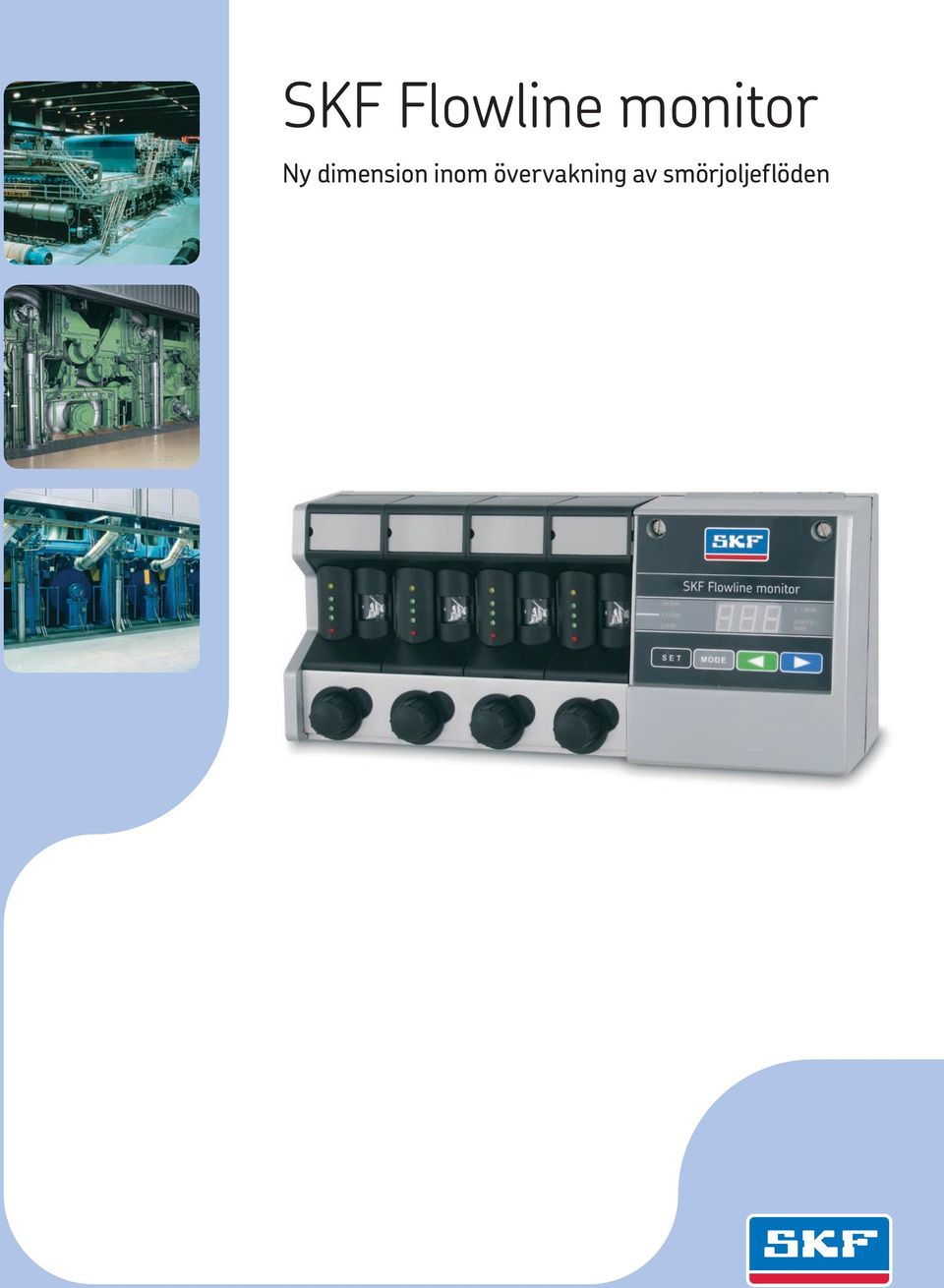

1 SKF Flowline monitor Ny dimension inom övervakning av smörjoljeflöden

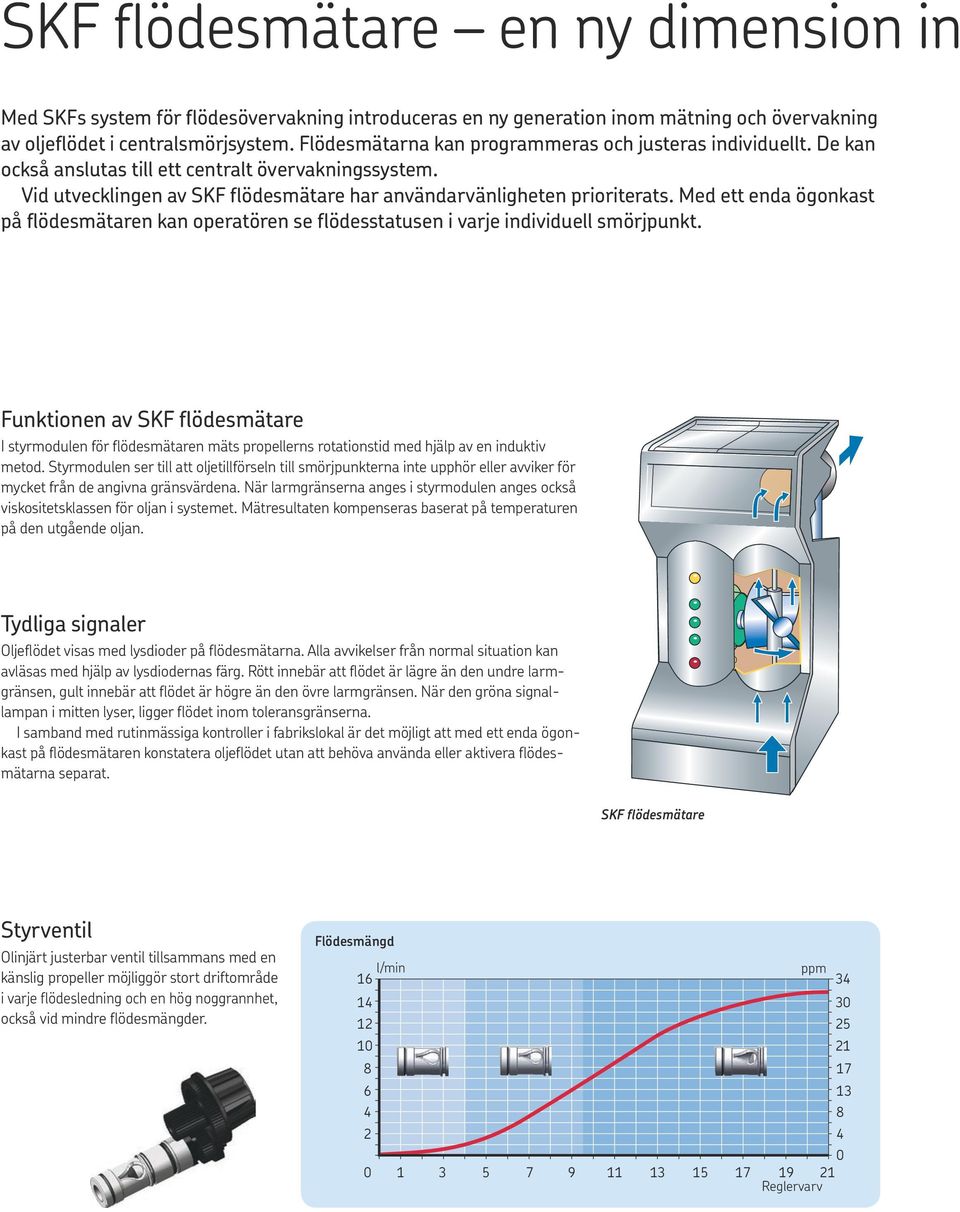

2 SKF flödesmätare en ny dimension in Med SKFs system för flödesövervakning introduceras en ny generation inom mätning och övervakning av oljeflödet i centralsmörjsystem. Flödesmätarna kan programmeras och justeras individuellt. De kan också anslutas till ett centralt övervakningssystem. Vid utvecklingen av SKF flödesmätare har användarvänligheten prioriterats. Med ett enda ögonkast på flödesmätaren kan operatören se flödesstatusen i varje individuell smörjpunkt. Funktionen av SKF flödesmätare I styrmodulen för flödesmätaren mäts propellerns rotationstid med hjälp av en induktiv metod. Styrmodulen ser till att oljetillförseln till smörjpunkterna inte upphör eller avviker för mycket från de angivna gränsvärdena. När larmgränserna anges i styrmodulen anges också viskositetsklassen för oljan i systemet. Mätresultaten kompenseras baserat på temperaturen på den utgående oljan. Tydliga signaler Oljeflödet visas med lysdioder på flödesmätarna. Alla avvikelser från normal situation kan avläsas med hjälp av lysdiodernas färg. Rött innebär att flödet är lägre än den undre larmgränsen, gult innebär att flödet är högre än den övre larmgränsen. När den gröna signallampan i mitten lyser, ligger flödet inom toleransgränserna. I samband med rutinmässiga kontroller i fabrikslokal är det möjligt att med ett enda ögonkast på flödesmätaren konstatera oljeflödet utan att behöva använda eller aktivera flödesmätarna separat. SKF flödesmätare Styrventil Olinjärt justerbar ventil tillsammans med en känslig propeller möjliggör stort driftområde i varje flödesledning och en hög noggrannhet, också vid mindre flödesmängder. Flödesmängd l/min 16 ppm Reglervarv

3 om flödesövervakning Centralt övervakningssystem SKF flödesmätare ansluts via CAN-protokoll för att åstadkomma ett centralt övervakningssystem. Det finns flera möjligheter för anslutning av PC- och DCS-system. Användargränssnittet för det centrala övervakningssystemet är den Windowsbaserade SKF Flowline programvaran. Samma programversion kan användas för alla användargränssnitt. Med hjälp av SKF Flowline programvara kan användaren övervaka mätsystemets funktion, kontrollera flödesmängder och larm, justera systemets inställningar, som flödesmätarnas larmgränser. SKF Flowline programvara kan också användas som OPC-server. SKF Flowline programvara samlar in data om flödes-, oljetemperaturs- och larmtrender. En anslutning till DCS kan göras med hjälp av OPC-servern eller genom att använda SKF Flowline HUB- och Modbus-protokoll eller genom att använda HUBrelälarm. SKF Flowline programvara kan också användas lokalt som underhålls- och konfigurationsverktyg för en enskild monitor via RS 232-porten. Flödeslarm Relä för gemensamt larm indikerar flödets hög- och låglarmsituationer. Larmet är av felsäker typ. Mångsidigare larm fås med extra relämodul, t.ex.: Individuellt larm från varje flödesmätare Max 10 individuella hög- och låglarm Förlarm Nollflödeslarm Egenskaper för SKF Flowline monitor Enkel att använda, praktiskt och åskådligt lysdiodsignalsystem, tydlig display Brett justerområde Elektronisk temperaturmätning Temperaturkompenserade mätresultat Modern design Tekniska specifikationer för SKF flödesmätare FL15-XX FL50 Flödesområde* 0,05 15 l/min l/min Antal 2, 4, 6, 8, 10 1 flödesmätare Huvuddisplay för SKF Flowline programvara Anslutningar - In R 1 / NPT 1 R 1 / NPT 1 - Ut R 1/2 / NPT 1/2 R 1 / NPT 1 Driftspänning 24 V DC/AC 24 V DC/AC Effekt 5 W max 5 W max Larmrelä 120 V/1 A Max, extra relämodul med 11 reläer, 50 V DC/0,5 A 120 V/1 A Max, extra relämodul med 11 reläer, 50 V DC/0,5 A Busskort CAN CAN Omgivningens maximala temperatur 70 C 70 C *220 cst

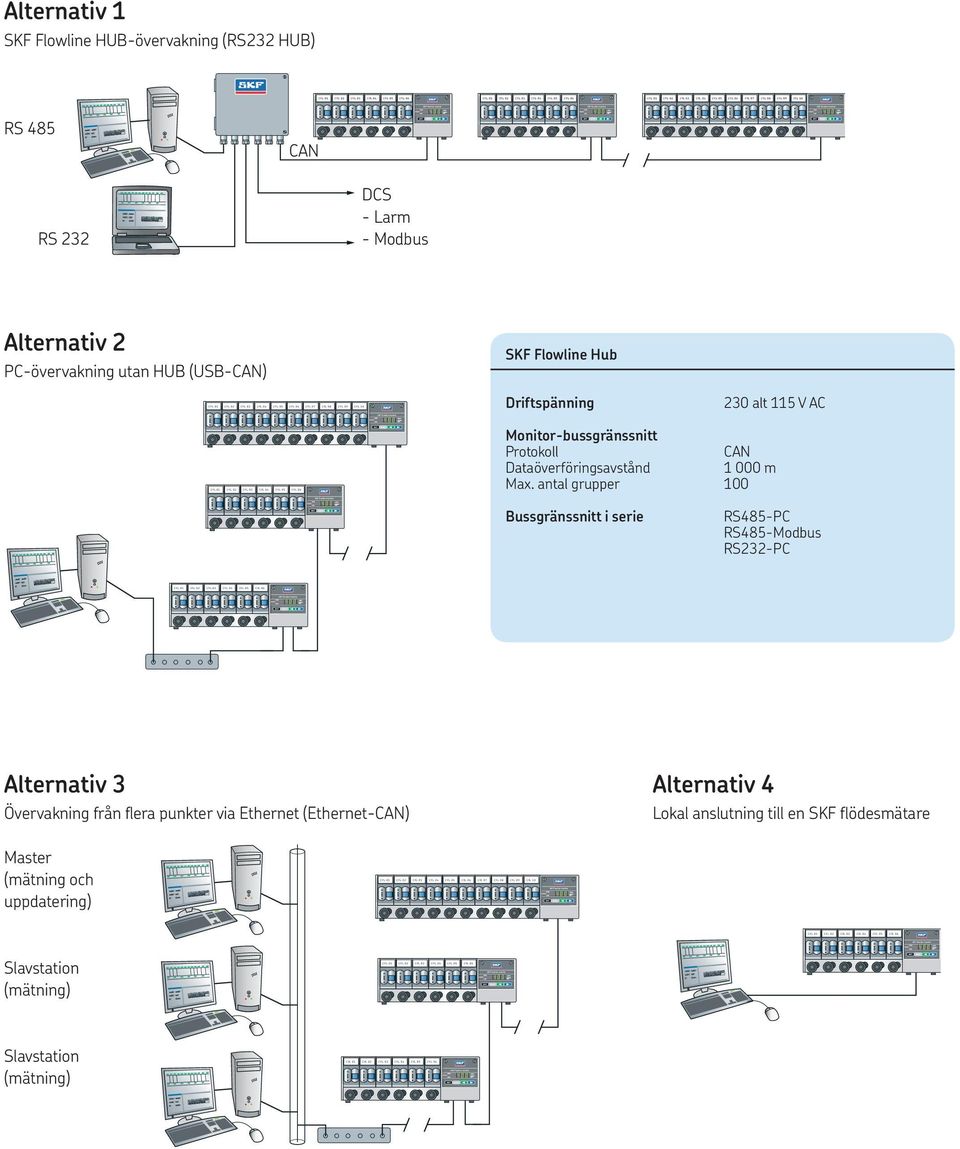

4 Alternativ 1 SKF Flowline HUB-övervakning (RS232 HUB) $ : - $ : - $ : - $ : - $ : - $:- $:- $:- $:- $:- $:- $:- $:- $:- $:- $:- $:- $:- $:- $:- $:- $:- RS 485 CAN DCS - Larm - Modbus RS 232 Alternativ 2 SKF Flowline Hub PC-övervakning utan HUB (USB-CAN)! " # $ % & ' ( 2H ; Driftspänning 230 alt 115 V AC Monitor-bussgränssnitt Protokoll Dataöverföringsavstånd Max. antal grupper CAN m 100! " # $ %! " # $ Bussgränssnitt i serie RS485-PC RS485-Modbus RS232-PC % Alternativ 3 Alternativ 4 Övervakning från flera punkter via Ethernet (Ethernet-CAN) Lokal anslutning till en SKF flödesmätare Master (mätning och uppdatering) 2H;! 2H; " 2H; $ 2H; % 2H; & 2H; ' 2H; ( 2H; 2H; 2H;! 2H; " 2 H; $ 2 H; % Slavstation (mätning) Slavstation (mätning) 2H;! 2H; " 2H; $ 2H; %! " 2H; $ 2H; %

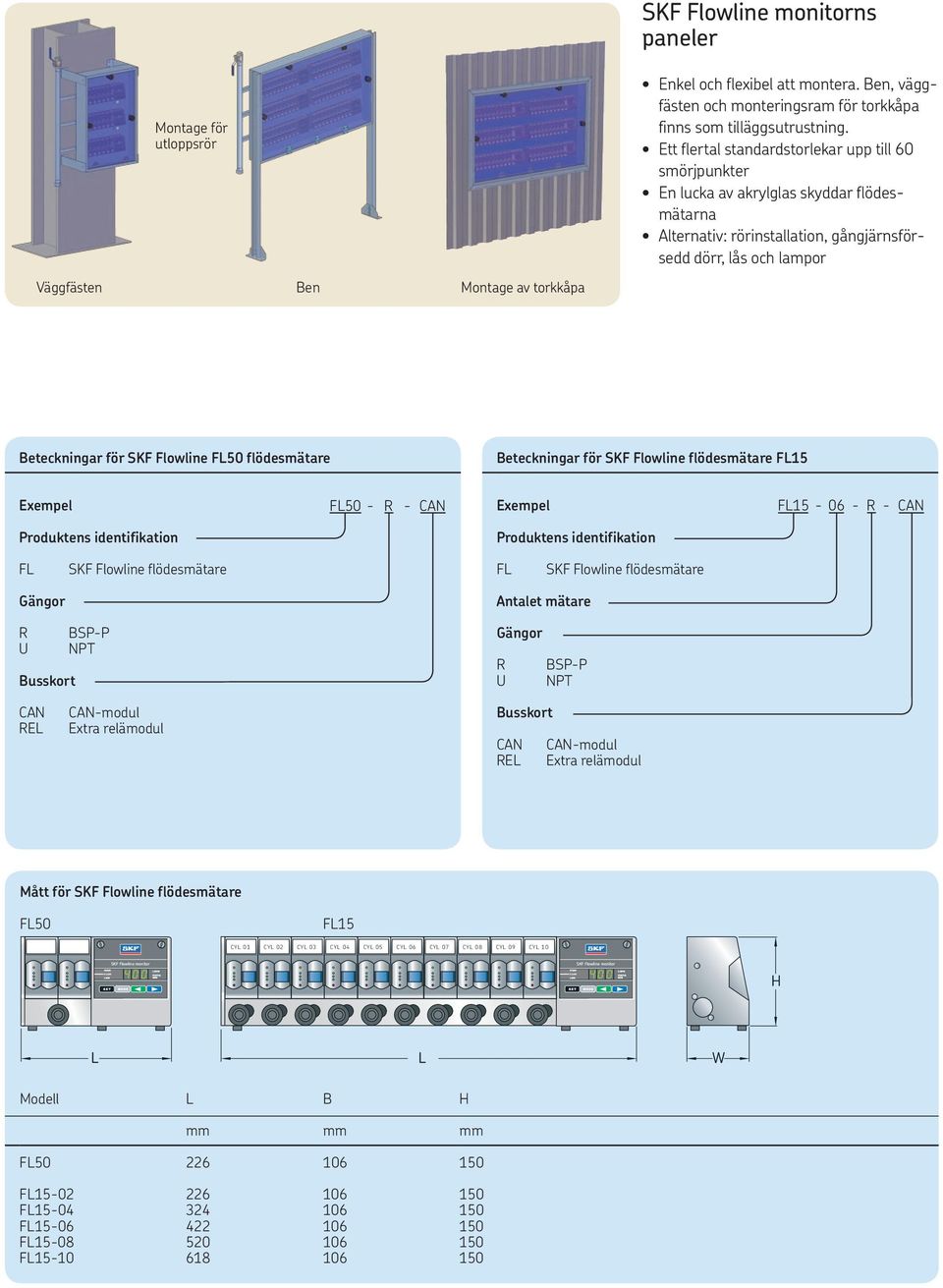

5 FLOW SKF Flowline monitorns paneler Montage för utloppsrör Enkel och flexibel att montera. Ben, väggfästen och monteringsram för torkkåpa finns som tilläggsutrustning. Ett flertal standardstorlekar upp till 60 smörjpunkter En lucka av akrylglas skyddar flödesmätarna Alternativ: rörinstallation, gångjärnsförsedd dörr, lås och lampor Väggfästen Ben Montage av torkkåpa Beteckningar för SKF Flowline FL50 flödesmätare Beteckningar för SKF Flowline flödesmätare FL15 Exempel FL50 - R - CAN Exempel FL R - CAN Produktens identifikation Produktens identifikation FL SKF Flowline flödesmätare FL SKF Flowline flödesmätare Gängor R BSP-P U NPT Busskort Antalet mätare Gängor R BSP-P U NPT CAN REL CAN-modul Extra relämodul Busskort CAN CAN-modul REL Extra relämodul Mått för SKF Flowline flödesmätare FL50 FL FLOW Modell L B H mm mm mm FL FL FL FL FL FL

6 Tätningar Mekatronik Lager och lagerenheter Tjänster Smörjsystem The Power of Knowledge Engineering SKF levererar innovativa lösningar till både tillverkare och produktionsanläggningar i alla viktiga branscher världen över. Dessa lösningar baseras på den expertis om inbyggnader som SKF byggt upp sedan starten 1907, kompletterad med de senaste tekniska landvinningarna och baserad på fem kompetensområden. Dessa områden omfattar lager och lagerenheter, tätningar, smörjsystem, mekatronik (mekanik och elektronik förenade i intelligenta system) och ett stort utbud av tjänster, från 3D-datormodellering till avancerad tillståndskontroll, driftsäkerhet och anläggningsoptimering. SKFs globala närvaro garanterar alla kunder en enhetlig kvalitetsstandard och produkter som är tillgängliga överallt. SKF Lubrication Solutions E-post: skf-lube@skf.com SKF är ett registrerat varumärke som ägs av SKF. SKF-koncernen 2009 Eftertryck även i utdrag får ske endast med SKFs skriftliga medgivande i förväg. Uppgifterna i denna publikation har kontrollerats med största noggrannhet, men SKF kan inte påta sig något ansvar för eventuell förlust eller skada, direkt, indirekt eller som en konsekvens av användningen av informationen i denna trycksak. Publikation 6410/I SV Februari 2009 Tryckt i Sverige på miljövänligt papper. skf.com
