1 SKF Multilubepumpcentral för industriella centralsmörjsystem

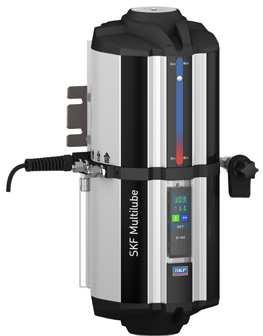

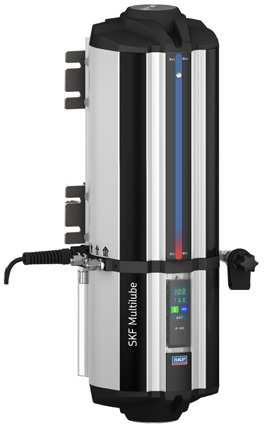

2 SKF Multilube-pumpcentral SKF centralsmörjsystem är en pålitlig lösning för smörjning av enstaka maskiner och utrustningar. SKF Multilube har en kompakt pumpenhet, som är enkel att montera och handha. Detta medför hög funktionssäkerhet i applikationer i maskiner och utrustning även utomhus. Kompakt och flexibel lösning Allt man behöver är integrerat i SKF Multilube smörjsystems modulbaserade pumpenhet: styrenhet, pump, behållare, riktningsventil och tryckövervakning. Inbyggd uppvärmning möjliggör drift och funktion även under krävande och kalla förhållanden. Samtliga SKF MonoFlex för enlinjesystem, DuoFlex för tvålinjesystem samt ProFlex för progressiva system kan användas med SKF Multilube smörjsystem. Tilläggsutrustning som glidytsmunstycken och smörjborstar kan användas enligt smörjbehovet i maskinerna. Fördelar och egenskaper Kompakt allt-i-ett -struktur Modulbaserad och hållbar konstruktion Lätt att installera och ta i bruk Två behållarstorlekar Dubbelkuleelement ger ökad driftsäkerhet Lämpar sig för fett- och oljesmorda system Lämpar sig för olika doserare Påfyllningsanslutning med filter Behållaren är försedd med övertrycksventil Extern tryckavlastningsventil Visuell nivåindikator i behållaren Behållaren är försedd med elektrisk lågnivåbrytare Uppvärmning av pumpblocket Brett driftstemperaturområde Tydligt och mångsidigt användargränssnitt Alternativt intern eller extern styrning Olika driftspänningsalternativ SKF Multilube-pumpcentral MPLI Max. kapacitet 16 cm 3 /min (14 g/min) Behållare 4 l / 10 l Max. tryck 200 bar Driftstemperatur 30 till +60 C Kopplingar smörjlinje G 1/4 Smörjmedel Upp till NLGI 2 Driftspänning Effekt Skyddsklass Vikt (4 l / 10 l full behållare) Höjd (4 l / 10 l) Bredd Djup Material 24 V DC, 115 V AC eller 230 V AC 150 W IP67 (med kontrollpanelen IP65) 23 kg / 30 kg 539 mm / 720 mm 274 mm 250 mm Aluminium Certifieringar ctuvus, standard it UL , CAN/CSA-C

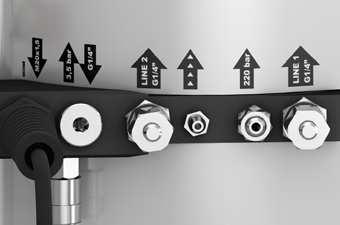

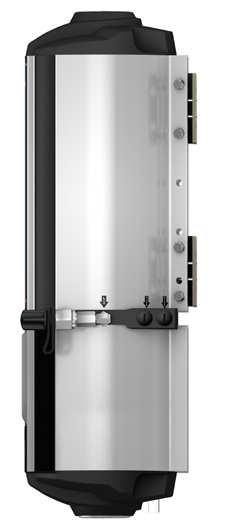

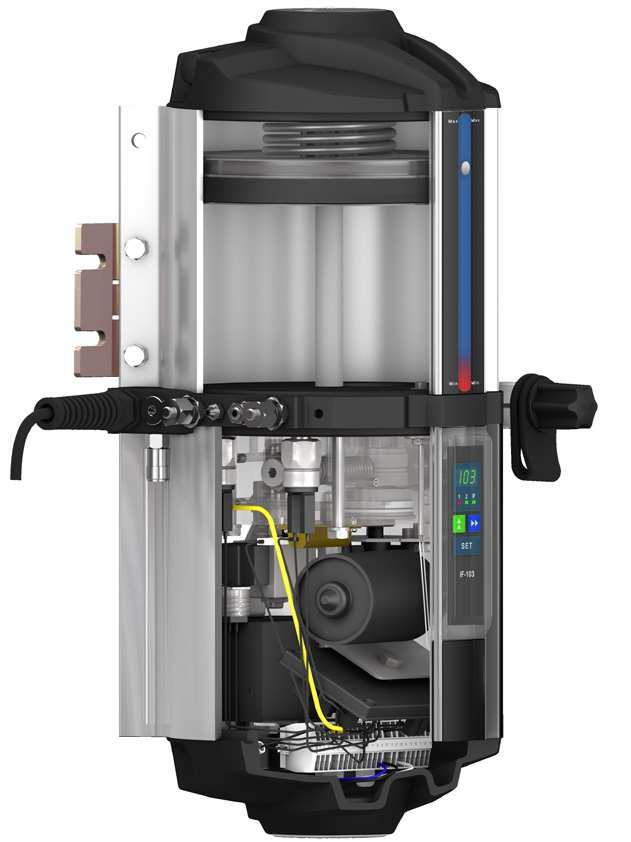

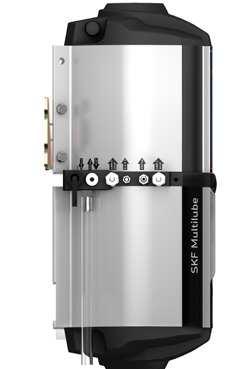

3 SKF Multilube huvudkomponenter 1. Fäste 2. Tryckövervakningsenhet 3. Utgående anslutningar för smörjmedel 4. Pumpelement 5. Lågnivåbrytare 6. Uppvärmningselement 7. Linjeventil 8. Spänning 9. Elanslutningar 10. Kontrollpanel 11. Elmotor 12. Övertrycksventil 13. Påfyllningsanslutning med filter 14. Tryckavlastningsventil 15. Nivåindikator för smörjmedel 16. Följekolv 17. Avluftningsskruv 18. Användargränssnitt SKF Multilube mått, 4 l och 10 l 208 mm 250 mm 720 mm 539 mm 274 mm

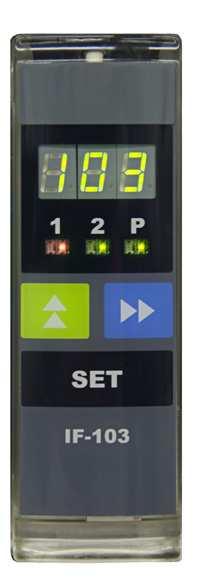

4 Kontrollpanel IF-103 Epoxigjuten, vattentät och slagtålig. Knapparna genomförda med EMFI-teknik, inga rörliga delar. Display, 3 tecken Indikatorljus 3 tvåfärgsledar Knappar, 3 st. Status för smörjprogram Tidsvisningar Larmkoder Inställningar för smörjparametrar Tryckvisning för linjerna Statusindikering för den trycksatta linjen och pumpen Indikering av larmtyp Start av funktioner Extra smörjning Kvittering av larm Visning och inställning av parametrar Val av tids- och tryckindikering Användargränssnitt och styralternativ SKF Multilube-smörjsystem styrs via kontrollpanelen IF-103 som gör det enkelt att använda systemet och ställa in funktioner. Det är också möjligt att övervaka systemet externt med SKFs styrcentraler som har flera kanaler, kundens logikeller processkontrollsystem. Fjärrstyrning kan också genomföras genom att använda SMS-textmeddelanden via en anslutning mellan ett modem som monteras på pumpenheten och en mobiltelefon. Inställningsparametrar Smörjcykel, 1 min h Maximal trycksättningstid s Inställning av tryckgränser bar Val av smörjsystem och tillvalsutrustning Inställda värden är skyddade med lösenord Typbeteckning för SKF Multilube-pumpcentral Exempel: MLPI IF103-PSE MLPI IF103 - PSE Produktens identifikation MLPI SKF Multilube-pumpcentral industri Behållarens storlek 4 4 liter liter System 1 MonoFlex-enlinjesystem 2 DuoFlex-tvålinjesystem P ProFlex progressivt system C2P ProFlex progressivt system med två kanaler OS MonoFlex-oljesystem med en linje Driftspänning V DC V AC V AC Styralternativ IF103 Styrning och användargränssnitt integrerade i pumpen 24 Extern styrning, styrspänning 24 V DC Tryckövervakning PSE Tryckövervakning, tryckgivare i pumpen EPT Externa trycktransmittrar För övriga alternativ, kontakta SKF Muurame CAUTION För alla utrustningar och system beskrivna i denna broschyr, se Viktig information angående användning av produkter på omslagets sista sida.

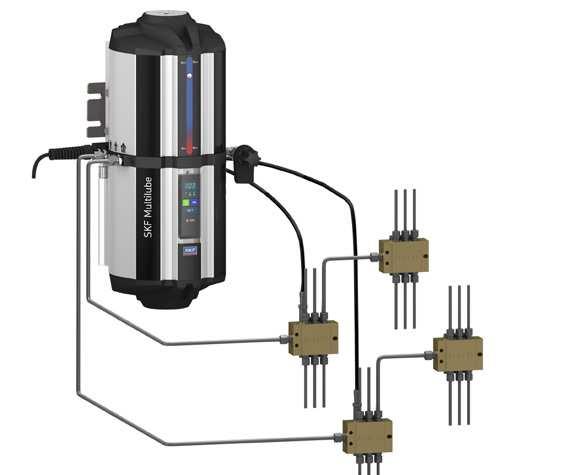

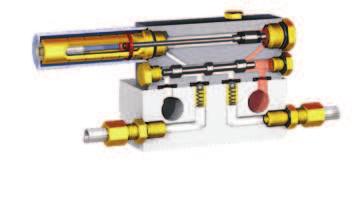

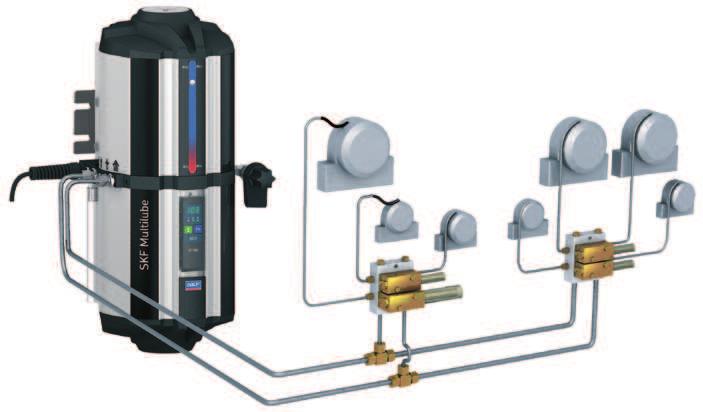

5 Centralsmörjning ger mer användbarhet Det högklassiga SKF Multilube centralsmörjsystemet med pumpcentral minskar lagerskador och ökar tillgängligheten i maskiner och utrustningar. Tack vare centralsmörjsystemet är smörjresultatet optimalt, vilket leder till att energi- och smörjmedelsbehoven minskar. SKF centralsmörjsystemet är en ekonomiskt motiverad lösning för ökad tillgänglighet i industriella system. SKF DuoFlex-centralsmörjsystem med två linjer och SGA-doserare SGA doserare Smörjmedel fetter NLGI 000 NLGI 2 SGA doseringsområde 0,15 8,6 g SGA är en modulbaserad doserare för smörjsystem med två linjer. Den utgörs av en separat doserardel och grundplatta som gör den enkel flexibel och lätt att underhålla. Doserarna är utförda i antingen förzinkat eller rostfritt stål och de installeras på en BPSG-bottenplatta av aluminium eller rostfritt stål. Doserarna finns i tre storlekar och bottenplattorna i sex storlekar och dessa omfattar industriella smörjningsbehov ända från små leder till stora lager. Storhet Värde Enhet Beskrivning T 35 till +80 C Omgivningens temperaturområde p max 200 bar Maximalt drifttryck Smörjmedlets flöde in fron linje 1 Till smörjpunkt A Smörjmedlets flöde in fron linje 2 Till smörjpunkt B

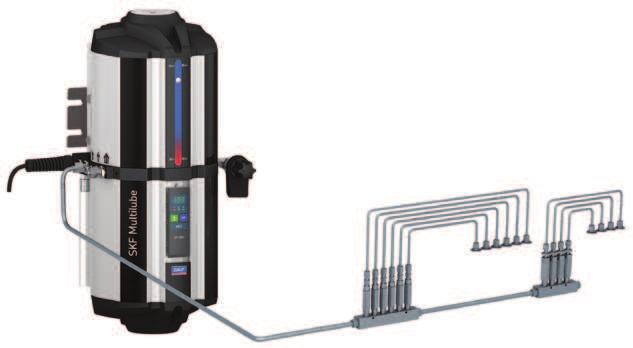

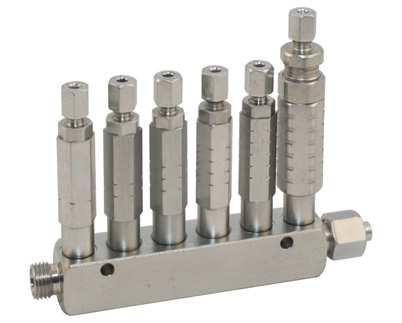

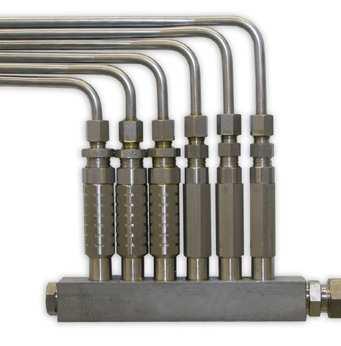

6 SKF MonoFlex-centralsmörjsystem med en linje samt LG- och B-doserare. LG- och B-doserare Smörjmedel: olja och fetter NLGI LG och B distributionsområde 0,02 0,5 cm 3 LG-typ doserare LG-typ doseraren är avsedd för olje- och fettsmorda system med en linje. LG-doserarna monteras på en separat BPLD-montageskena, som tillverkas i rostfritt stål och finns tillgänglig i fyra olika storlekar. LG-typ doserarna kan ställas in och de är utförda i rostfritt stål. LG-typ doserargrupp B-typ doserare Mått för B-typ doserare *10 B-typ doserare används i SKF MonoFlexsystem. Doserargruppen omfattar en montageskena och en eller flera doserare. Tillverkningsmaterialet för doserarna och montageskenorna är ytbehandlat stål. Mer information om B-typ doserarna hittar du i SKFs broschyr PUB 11276, B-, LG- and OS-metering devices for SKF MonoFlex single-line lubrication systems. *10 *12 77 *13 68 L *16 *17 83 min. 88 max. *17 9 Dosage, mm 3 : L max = 5 mm *Nyckelintervall B-1 B-2 B-3 B-4 B-5 B ø 3,4 ø 4,6 ø 5,8 ø 6,6 ø 7,3 ø 7,3-9,9 - Storhet Värde Enhet Beskrivning T 25 till +80 C Omgivningens temperaturområde p max 150 bar Maximalt drifttryck w x h x d mm B1-B5 doserarnas storlek mm B6-doserarens storlek B-typ doserargrupp

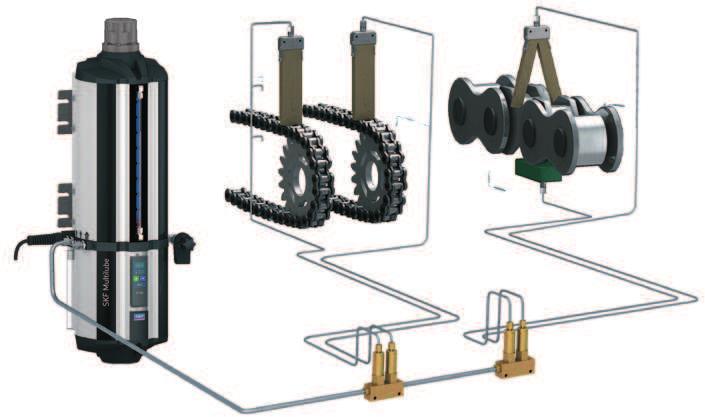

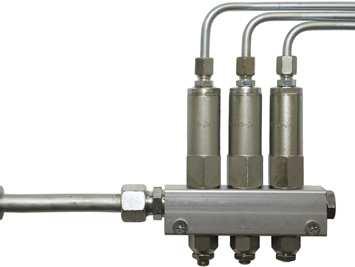

7 SKF MonoFlex-centralsmörjsystem med en linje och OS-doserare OS-33-doserare, borsta och glidytsmunstycken Smörjmedel olja OS doseringsområde 0,3 2,6 cm 3 Doseraren doserar smörjmedlet på en smörjborste som fugnerar som mellanlager för smörjmedlet och överlåter smörjmedel under en längre tid än doseraren. Borsten kan klippas till lämplig bredd och formas enligt det smorda objektet. På glidytor distribueras smörjdosen med ett glidytsmunstycke. Glidytsmunstycket är försett med en backventil för att förhindra att smörjmedlet strömmar tillbaka. OS-33-doserarna monteras på en separat BPOS-montageskena, som tillverkas i aluminium och finns tillgänglig i sex olika storlekar. OS-33-doseraren kan ställas in externt. Doseraren är tillverkad av förzinkat stål. SKF ProFlex-centralsmörjsystem med progressiva fördelare OS-doserare Progressiva fördelare Smörjmedel fetter NLGI 000 NLGI 2 VPB dosstorlek 0,2 cm 3 VPK dosstorlek 0,05 0,6 cm 3 Möjlighet till tvåkanalig funktion. Storhet Värde Enhet Besrivning T 25 till +110 C Omgivningens temperaturområde 3 20 st. Antal utgångar p max 300 bar Maximalt drifttryck med fett VPB/VPK progressiva fördelare som används i SKF ProFlex-system kan även användas för centraliserad manuell smörjning. Fördelarna tillverkas av ytbehandlat stål. Du hittar mer information om de progressiva fördelarna i SKFs broschyr PUB , Block feeder VPB, Block feeder for use in oil or grease lubrication systems. VPB and VPK metering devices
