Flödesmätare LRF-2000SW

Transkript

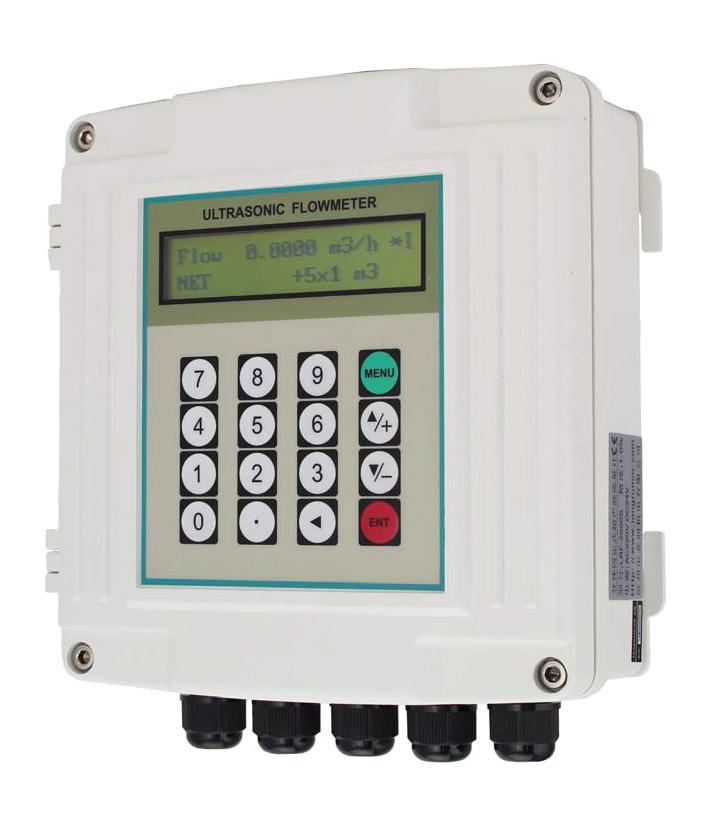

1 Bild visar TM-1 Utanpåliggande sensorer, ingen påverkan på flödet Kompakt format Kapsling IP65 Temperaturområde C För rör DN15mm till DN6000mm Noggrannhet ±1% av uppmätt värde Energiflödesmätning som option Kommunikation RS485 Modbus Statistik: realtid, dygn, månad, år samt summering Utgångar: Puls, relä samt analog 4-20mA 3 st analoga ingångar 4-20mA Snabb och enkel installation Integrerad Logger som option ANVÄNDNINGSOMRÅDE Flödesmätning i applikationer där processen inte kan avbrytas, där man vill undvika mekanisk påverkan på rör, tryckfall eller om man har mycket aggressivt media. APPLIKATIONER Vatten (varmvatten, kylvatten, saltvatten, avsaltat vatten) Diesel och eldningsolja Alla typer av kemikalier och oljor Luftkonditionering Livsmedel Vattenverk och reningsverk Energiverk Hydrauliska applikationer Läckageövervakning Energiflödesmätning Alla typer av rena vätskor och flytande gaser TEKNISKA DATA Flödeshastighet: -10 till 10 m/s Noggrannhet: Repeterbarhet: 0.2% ± 1% av uppmätt värde Dimensioner rör: DN15mm till DN6000mm avser innerdiameter Media: Material rör: Känslighet: Ingångar: Utgångar: Alla typer av rena vätskor och flytande gaser Rostfritt stål, svart stål, pvc, koppar, gjutjärn, aluminium, mfl m/s 2 st Pt100 för energiflöde, 3 st analoga ingångar 4-20mA Kommunikation: Modbus RS485 Puls, relä samt analog utgång 4-20mA Matningsspänning: 230VAC eller 24VDC Knappsats: Display: 16 knappar 40 tecken på 2 rader. Bakgrundsbelyst LCD Temperaturområde: Elektronik -10 till +60 C. Sensorer C Skyddsklass: Sensorkabel: IP65 5m som standard

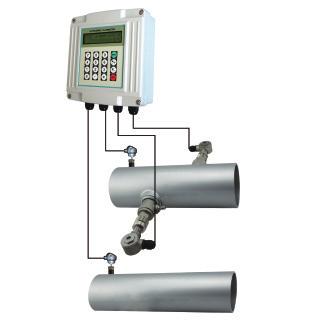

2 INGÅNGAR 2 st Pt100 för energiflöde 3 st analoga ingångar för exempelvis tryckgivare och nivågivare UTGÅNGAR 1 st analog utgång 4-20mA 1 st pulsutgång 1 st pulsutgång/reläutgång FLÖDESMÄTNING Clamp on ENERGIFLÖDESMÄTNING Inskruvning Mätrör

3 UTANPÅLIGGANDE SENSORER Storlek S TS-2 för DN mm C Storlek M TM-1 för DN mm C Storlek L TL-1 för DN mm C Storlek S THS-1 för DN mm C Storlek M THM-1 för DN mm C Bild visar TM-1 DIMENSIONER Bredd 170mm Höjd Djup 180mm 56mm

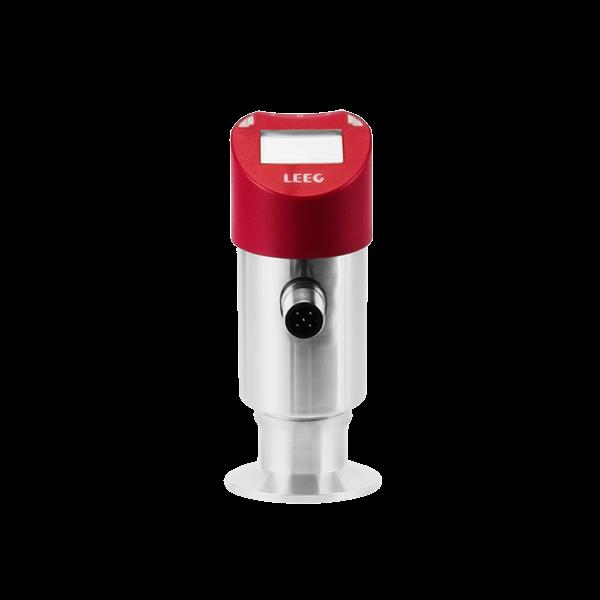

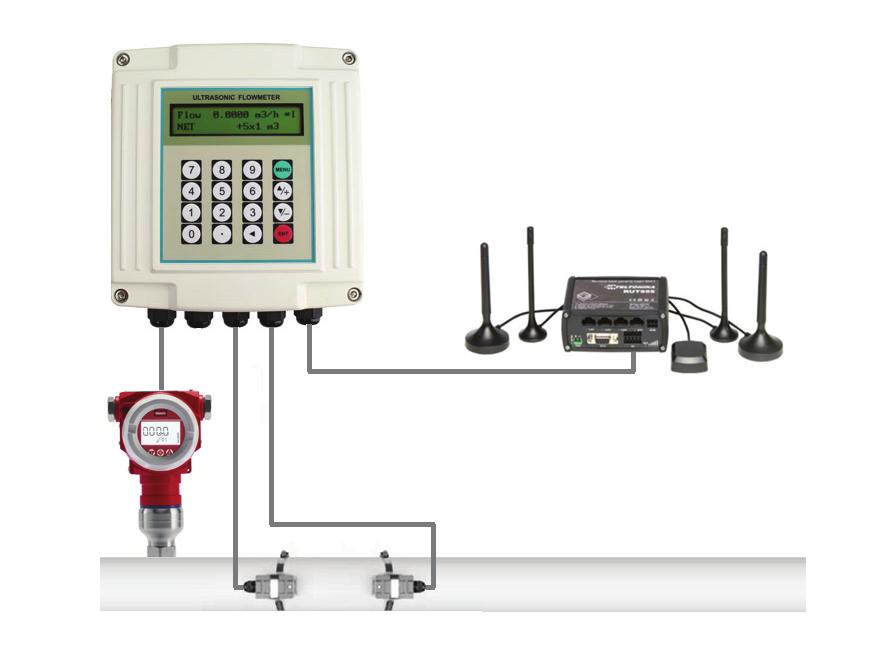

4 Flödesmätare LRF 2000SW GPRS router för kommunikation Tryckgivare eller Nivågivare Clamp On flödesgivare Modbus TCP Ethernet Gateway RS485 Modbus

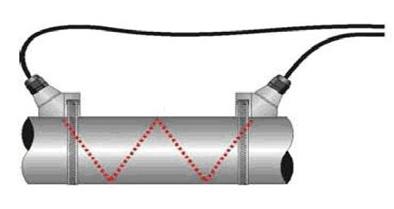

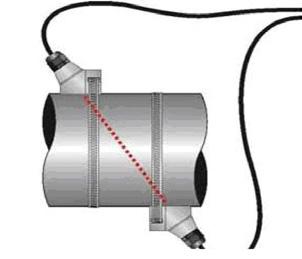

5 Omvandlare Sensorkabel Rör Media Omgivning Matning Strömförbrukning 1.5W Dimensioner Mätprincip Noggrannhet ± 1% Display Utgångar Ingångar Seriell anslutning Information Ultraljudsteknik Clamp On, löptidsmätare 2 x 20 tecken, bakgrundsbelyst tydlig LCD 1 st 4 ~ 20mA, 0 ~ 1K ohm, noggrannhet 0.1% 1 st Pulsutgång (pulsbredd ms, standard 200ms) 1 st Reläutgång 3 st analoga ing. 4-20mA, noggrannhet 0.1%. För externa givare ex. temperatur och tryck 2st Pt 100 Temperaturgivare för energiflödesmätning Isolerad RS485 Modbus för kommunikation mot överordnat system eller GPRS. Partvinnad 2-tråd med skärm, upp till 50 m Material Diameter Raksträcka Vätskor Stål, rostfritt stål, svartstål, gjutjärn, koppar, cement, PVC, aluminium, glasfiber och alla andra tryper av homogena rör 15~6000mm (ID) Temperatur C Turbulens Hastighet Uppströms 10D, nedströms 5D, 30D från pump Alla typer av rena vätskor och flytande gaser exempelvis vatten, saltvatten, ultra rent vatten, kylvatten, varmvatten, avloppsvatten, dricksvatten, destillerat vatten, glykol, blandningar och kylmedia. Alla typer av oljor, råolja, diesel, smörjolja, kemikalier, syror, alkohol mfl... Mindre än 10000ppm -10 till 10m/s Temperatur Omvandlare: C: Flödesgivare: C Fuktighet Omvandlare: 85%RH, IP65: Flödesgivare: upp till IP 67 8~36VDC eller 85~264VAC 170*180*56cm (omvandlare) FLÖDESMÄTNING PÅ MINDRE ÄN 10 MINUTER. GÖR SÅ HÄR! 1. Fyll i rördiameter i meny 11. Mätmetod W 2. Rörets väggtjocklek i meny Rörets material i meny Vilken typ av beläggning (liner) i meny Vilken typ av vätska i meny Storlek på sensorer i meny Mätmetod: W, V eller Z i meny 24. Standard är metod V. 8. Montera sensorerna med rekommenderat avstånd som visas i meny 25. Klart! Mätmetod V Mätmetod Z
