Reservdelskatalog Centralsmörjsystem fordon
|
|
|
- Ola Lindgren
- för 9 år sedan
- Visningar:
Transkript
1 Reservdelskatalog Centralsmörjsystem fordon
2

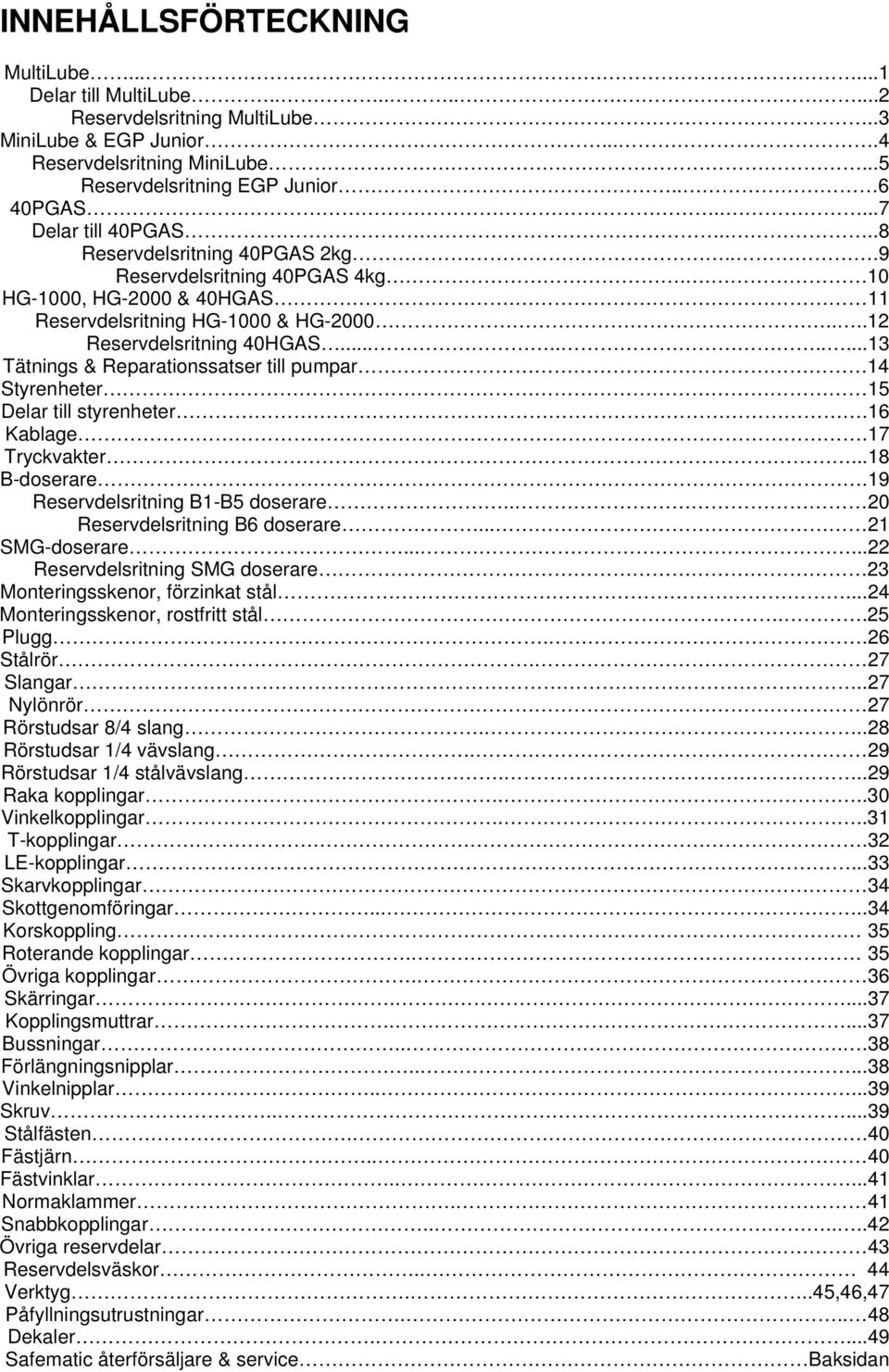

3 INNEHÅLLSFÖRTECKNING MultiLube Delar till MultiLube Reservdelsritning MultiLube...3 MiniLube & EGP Junior Reservdelsritning MiniLube....5 Reservdelsritning EGP Junior PGAS Delar till 40PGAS Reservdelsritning 40PGAS 2kg...9 Reservdelsritning 40PGAS 4kg.. 10 HG-1000, HG-2000 & 40HGAS. 11 Reservdelsritning HG-1000 & HG Reservdelsritning 40HGAS Tätnings & Reparationssatser till pumpar 14 Styrenheter 15 Delar till styrenheter.16 Kablage.17 Tryckvakter...18 B-doserare.19 Reservdelsritning B1-B5 doserare.. 20 Reservdelsritning B6 doserare SMG-doserare Reservdelsritning SMG doserare 23 Monteringsskenor, förzinkat stål...24 Monteringsskenor, rostfritt stål...25 Plugg..26 Stålrör. 27 Slangar..27 Nylönrör 27 Rörstudsar 8/4 slang...28 Rörstudsar 1/4 vävslang. 29 Rörstudsar 1/4 stålvävslang...29 Raka kopplingar...30 Vinkelkopplingar...31 T-kopplingar.32 LE-kopplingar...33 Skarvkopplingar 34 Skottgenomföringar Korskoppling 35 Roterande kopplingar. 35 Övriga kopplingar. 36 Skärringar Kopplingsmuttrar Bussningar Förlängningsnipplar Vinkelnipplar Skruv Stålfästen..40 Fästjärn.. 40 Fästvinklar Normaklammer. 41 Snabbkopplingar Övriga reservdelar 43 Reservdelsväskor.. 44 Verktyg...45,46,47 Påfyllningsutrustningar Dekaler Safematic återförsäljare & service Baksidan

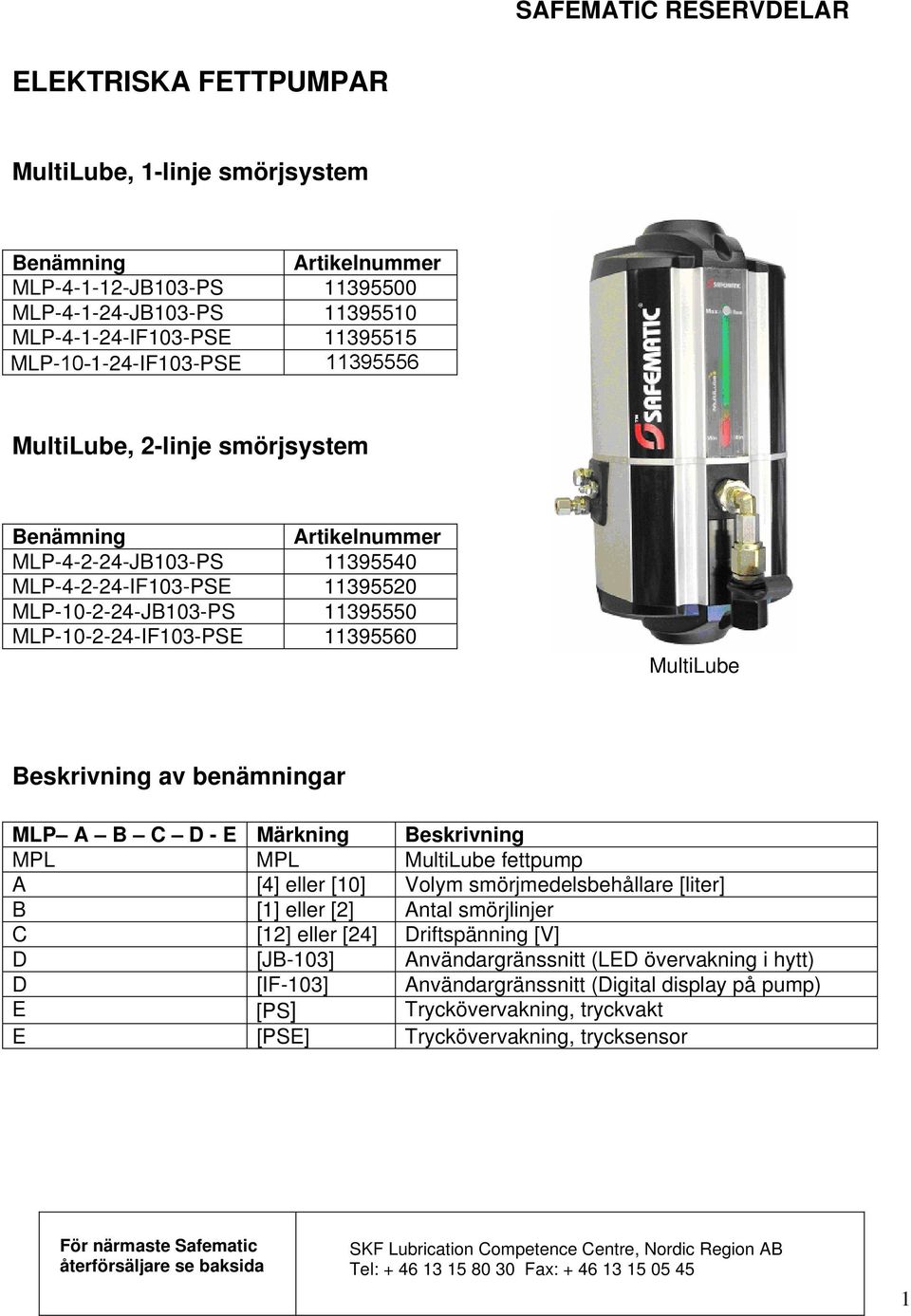

4 ELEKTRISKA FETTPUMPAR MultiLube, 1-linje smörjsystem Benämning Artikelnummer MLP JB103-PS MLP JB103-PS MLP IF103-PSE MLP IF103-PSE MultiLube, 2-linje smörjsystem Benämning Artikelnummer MLP JB103-PS MLP IF103-PSE MLP JB103-PS MLP IF103-PSE MultiLube Beskrivning av benämningar MLP A B C D - E Märkning Beskrivning MPL MPL MultiLube fettpump A [4] eller [10] Volym smörjmedelsbehållare [liter] B [1] eller [2] Antal smörjlinjer C [12] eller [24] Driftspänning [V] D [JB-103] Användargränssnitt (LED övervakning i hytt) D [IF-103] Användargränssnitt (Digital display på pump) E [PS] Tryckövervakning, tryckvakt E [PSE] Tryckövervakning, trycksensor SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 1
![benämningar MLP A B C D - E Märkning Beskrivning MPL MPL MultiLube fettpump A [4] eller [10] Volym smörjmedelsbehållare [liter] B [1] eller [2] Antal smörjlinjer C [12] eller [24] Driftspänning [V] D](/docs-images/40/5585035/images/page_4.jpg "[JB-103] Användargränssnitt (LED övervakning i hytt) D [IF-103] Användargränssnitt (Digital display på pump) E [PS] Tryckövervakning, tryckvakt E [PSE] Tryckövervakning, trycksensor SKF Lubrication")

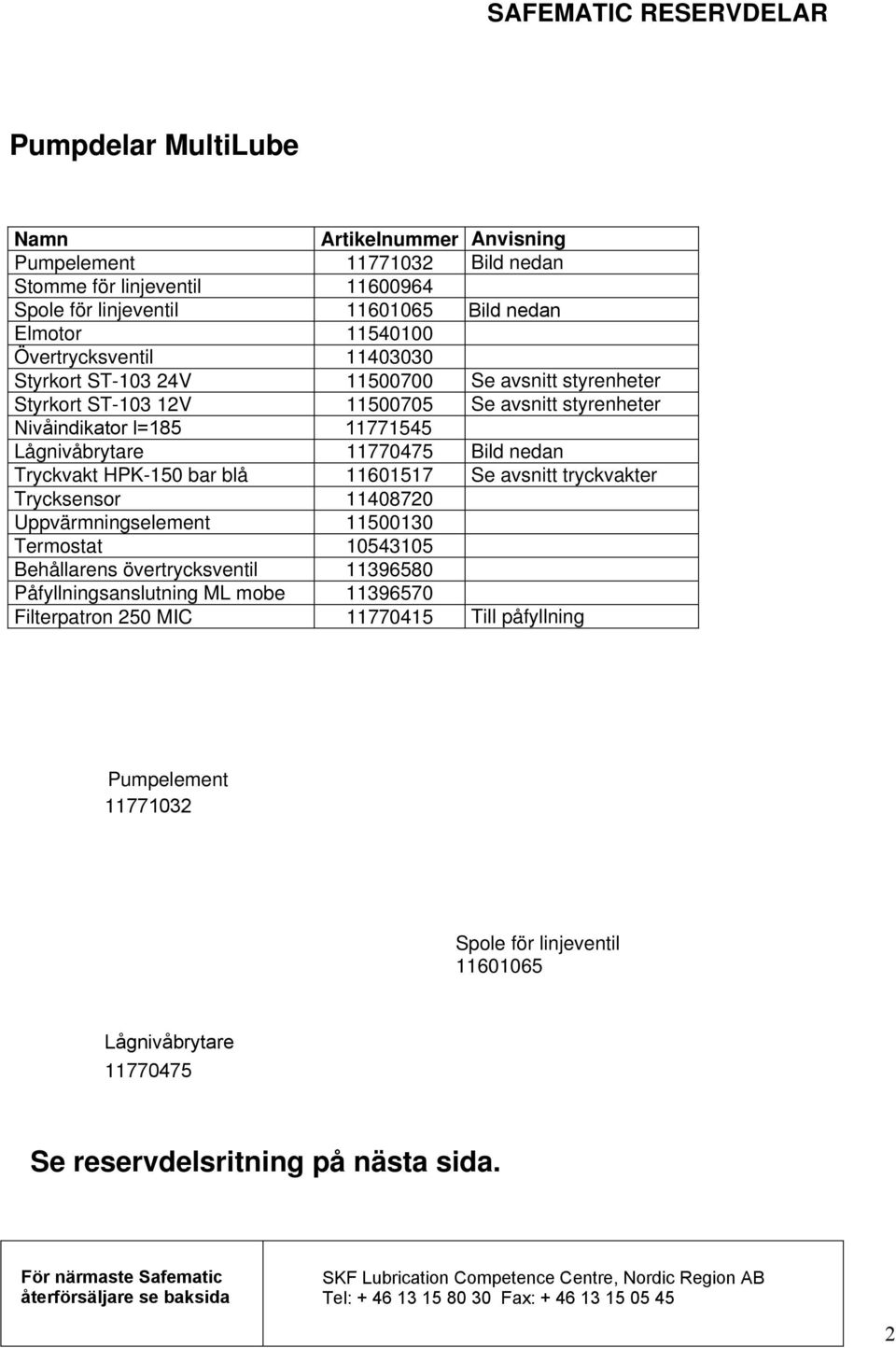

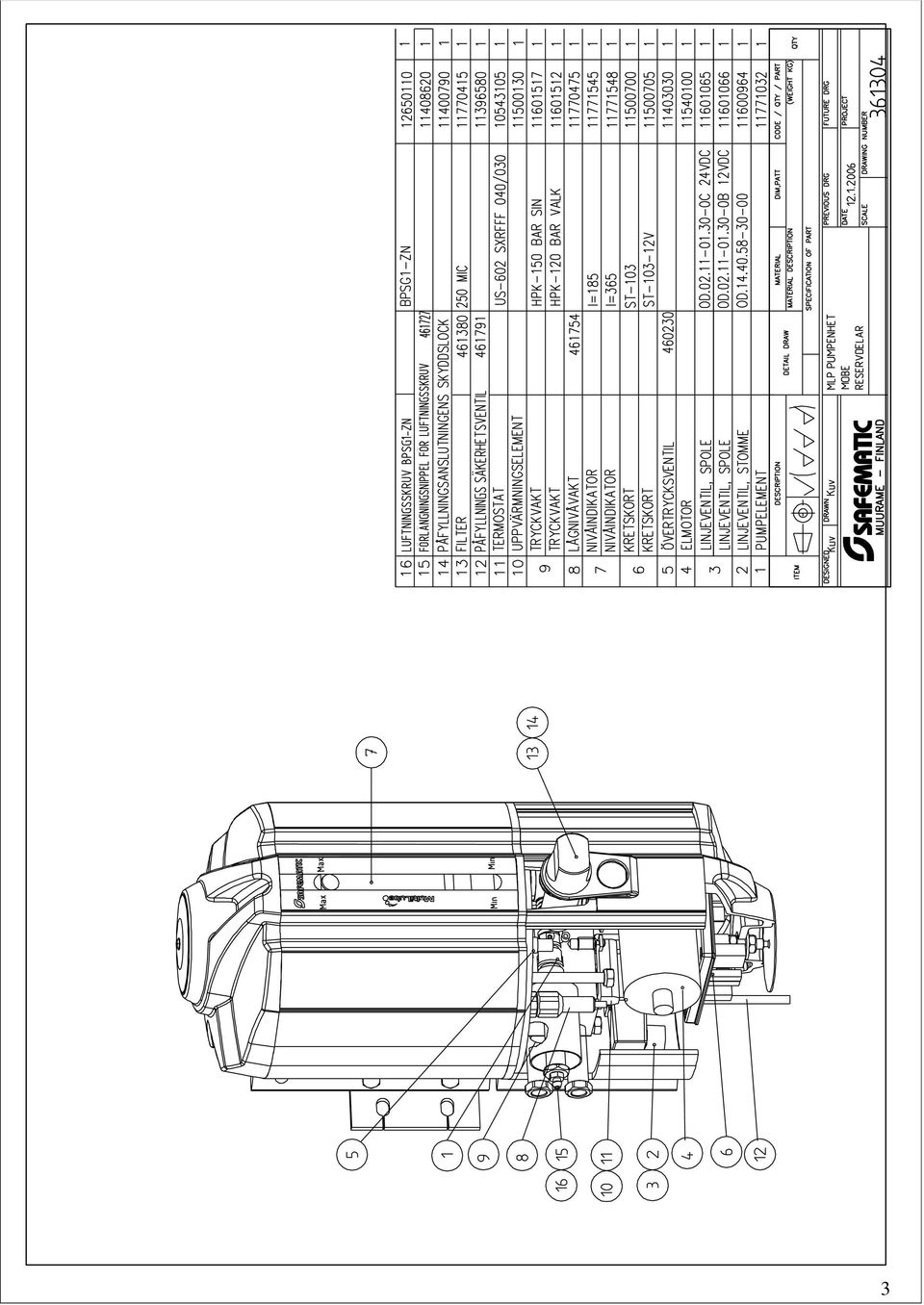

5 Pumpdelar MultiLube Namn Artikelnummer Anvisning Pumpelement Bild nedan Stomme för linjeventil Spole för linjeventil Bild nedan Elmotor Övertrycksventil Styrkort ST V Se avsnitt styrenheter Styrkort ST V Se avsnitt styrenheter Nivåindikator l= Lågnivåbrytare Bild nedan Tryckvakt HPK-150 bar blå Se avsnitt tryckvakter Trycksensor Uppvärmningselement Termostat Behållarens övertrycksventil Påfyllningsanslutning ML mobe Filterpatron 250 MIC Till påfyllning Pumpelement Spole för linjeventil Lågnivåbrytare Se reservdelsritning på nästa sida. SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 2
6 3

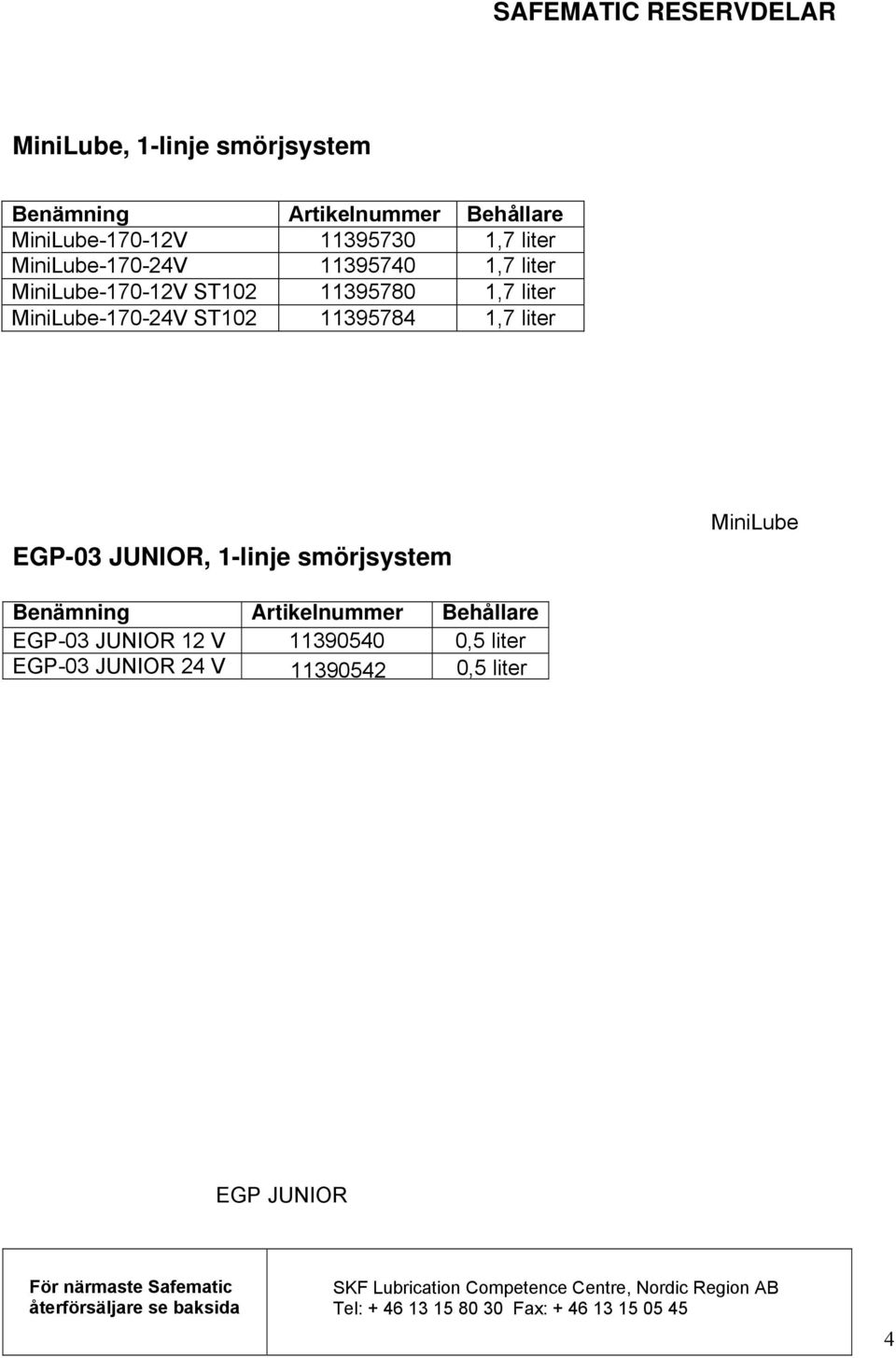

7 MiniLube, 1-linje smörjsystem Benämning Artikelnummer Behållare MiniLube V ,7 liter MiniLube V ,7 liter MiniLube V ST ,7 liter MiniLube V ST ,7 liter EGP-03 JUNIOR, 1-linje smörjsystem MiniLube Benämning Artikelnummer Behållare EGP-03 JUNIOR 12 V ,5 liter EGP-03 JUNIOR 24 V ,5 liter EGP JUNIOR SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 4

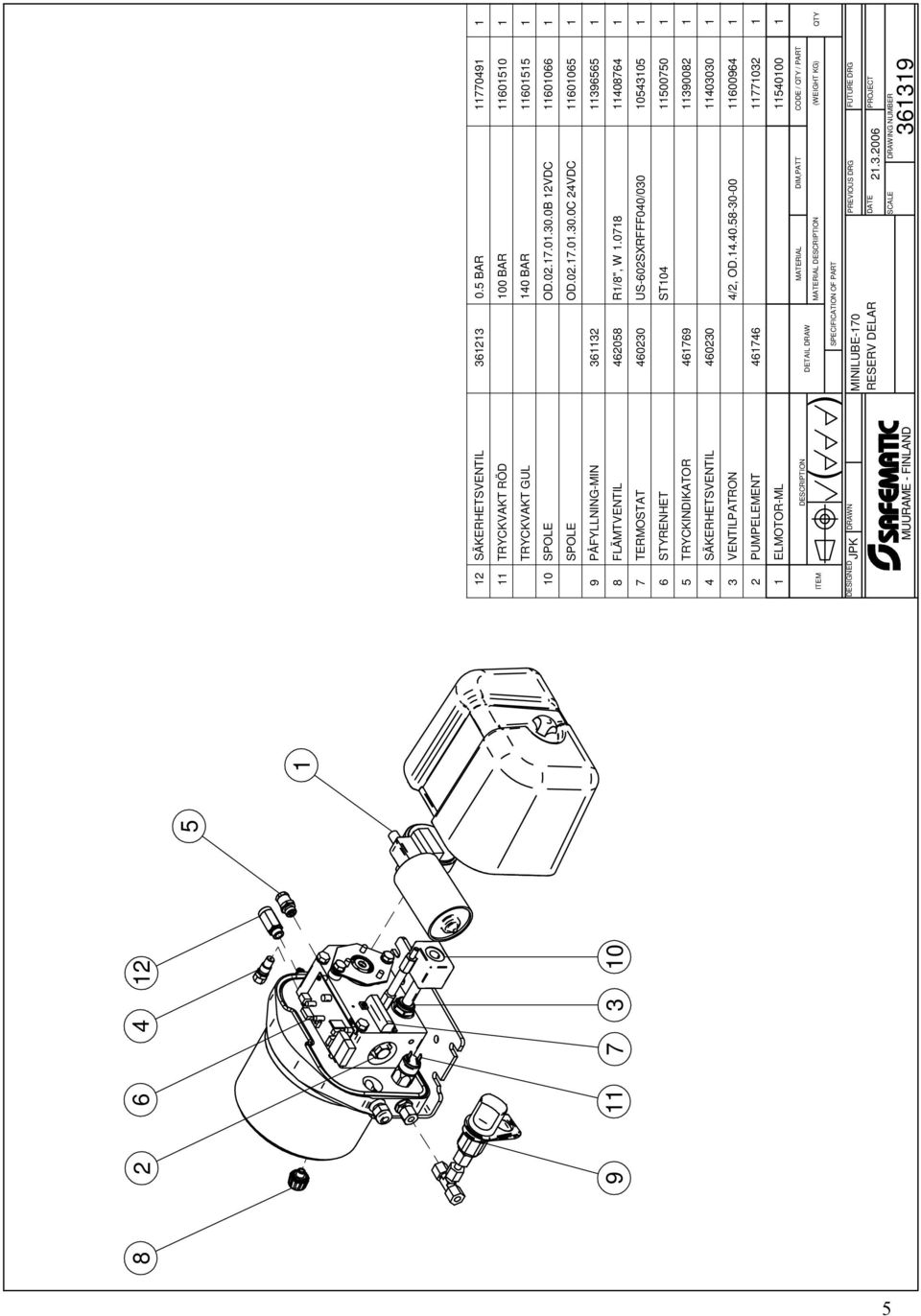

8 SÄKERHETSVENTIL BAR TRYCKVAKT RÖD 100 BAR TRYCKVAKT GUL 140 BAR SPOLE OD B 12VDC SPOLE OD C 24VDC PÅFYLLNING-MIN FLÄMTVENTIL R1/8", W TERMOSTAT US-602SXRFFF040/ STYRENHET ST TRYCKINDIKATOR SÄKERHETSVENTIL VENTILPATRON 4/2, OD PUMPELEMENT ELMOTOR-ML ITEM DESIGNED JPK DRAWN DESCRIPTION ( ) MINILUBE-170 RESERV DELAR MUURAME - FINLAND MATERIAL DIM,PATT CODE / QTY / PART DETAIL DRAW MATERIAL DESCRIPTION (WEIGHT KG) QTY SPECIFICATION OF PART PREVIOUS DRG FUTURE DRG DATE SCALE DRAWING NUMBER PROJECT

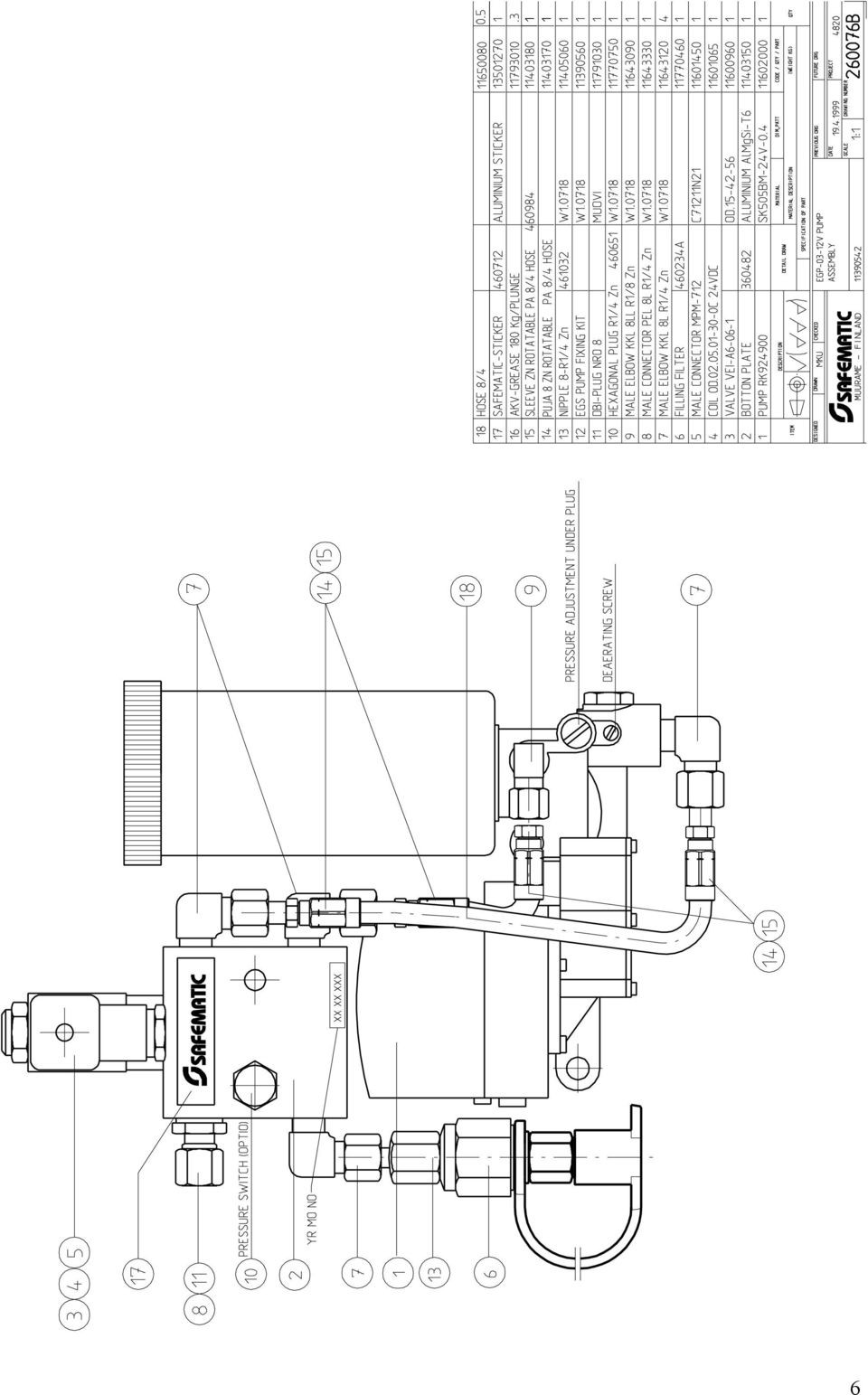

9 6

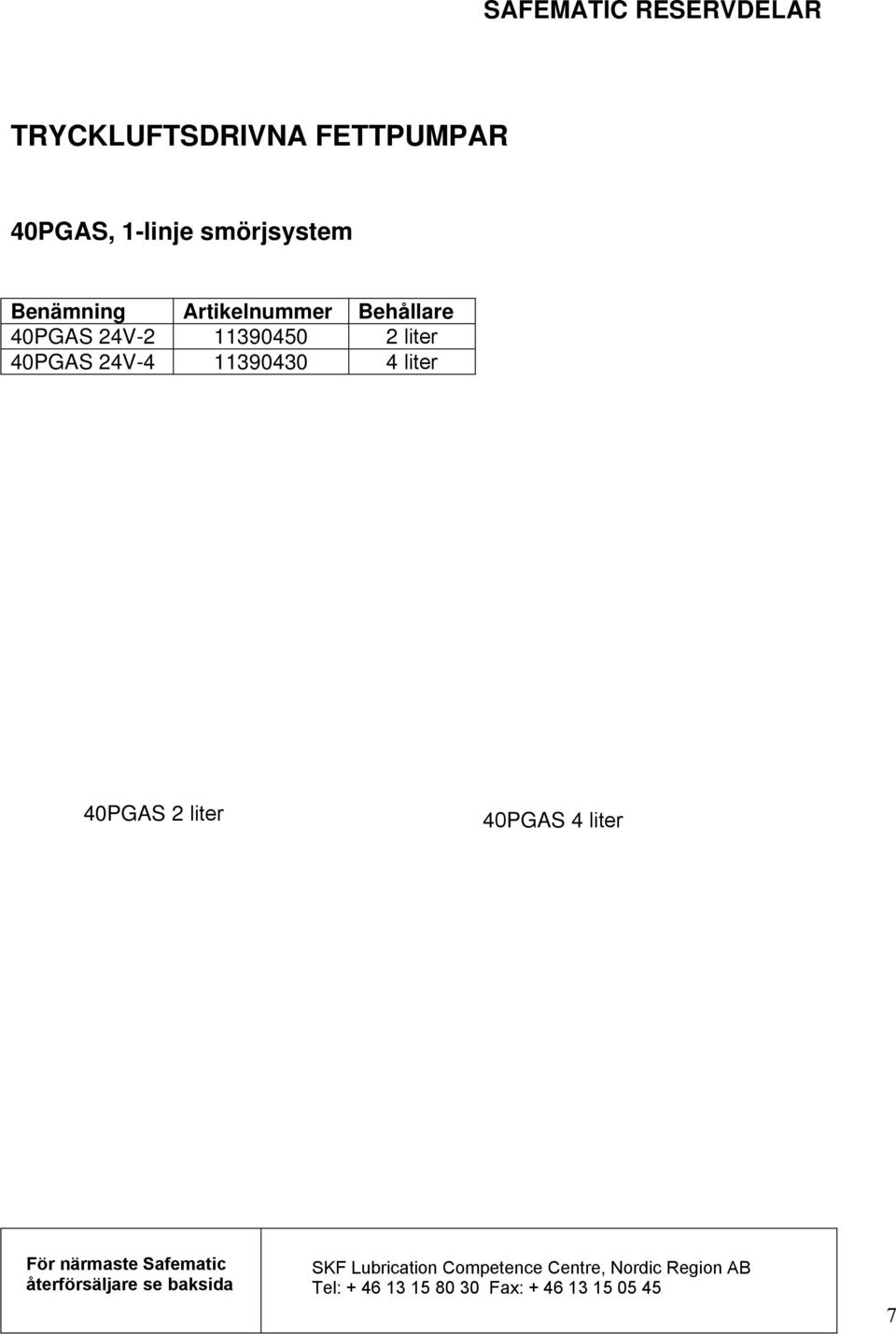

10 TRYCKLUFTSDRIVNA FETTPUMPAR 40PGAS, 1-linje smörjsystem Benämning Artikelnummer Behållare 40PGAS 24V liter 40PGAS 24V liter 40PGAS 2 liter 40PGAS 4 liter SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 7

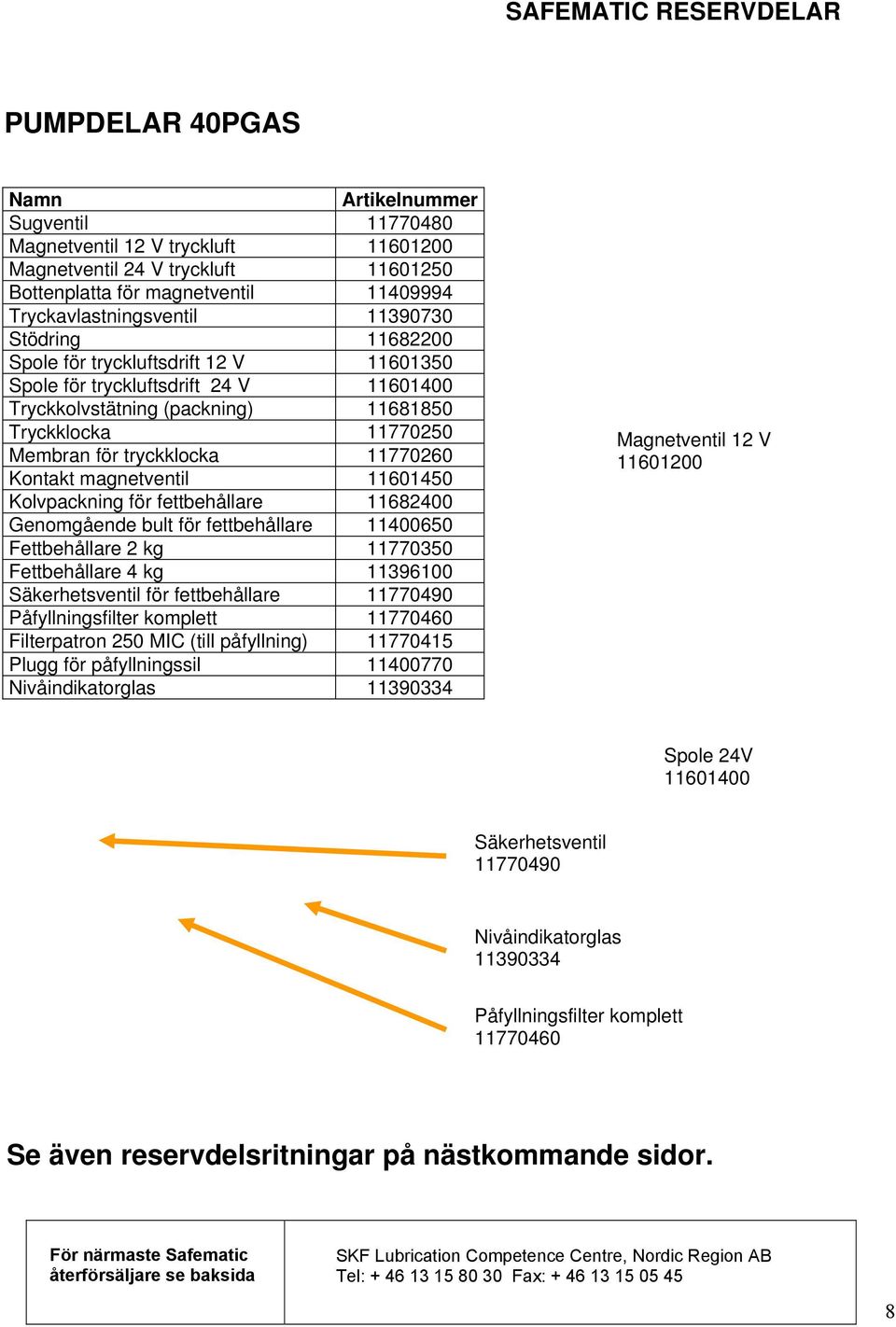

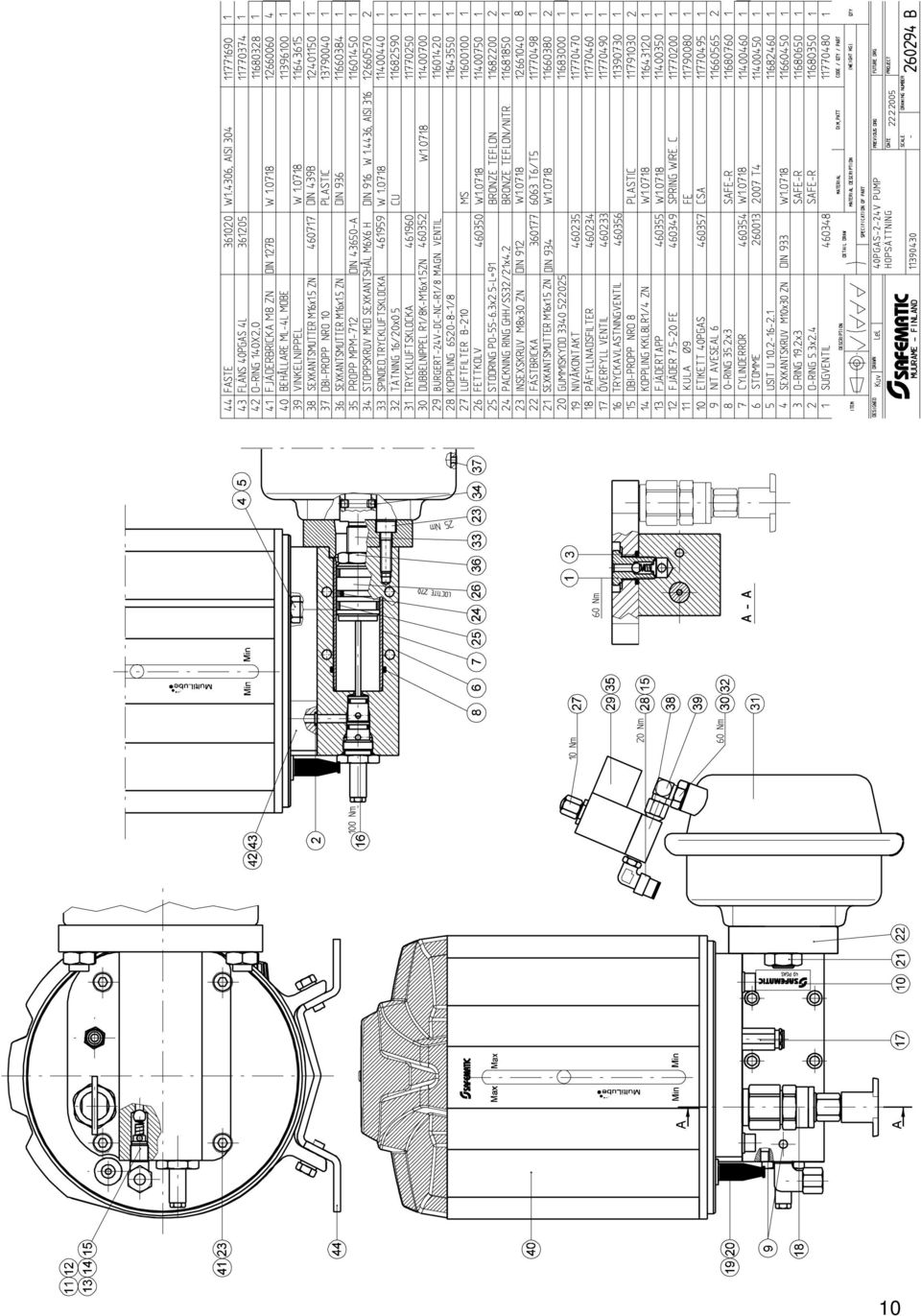

11 PUMPDELAR 40PGAS Namn Artikelnummer Sugventil Magnetventil 12 V tryckluft Magnetventil 24 V tryckluft Bottenplatta för magnetventil Tryckavlastningsventil Stödring Spole för tryckluftsdrift 12 V Spole för tryckluftsdrift 24 V Tryckkolvstätning (packning) Tryckklocka Membran för tryckklocka Kontakt magnetventil Kolvpackning för fettbehållare Genomgående bult för fettbehållare Fettbehållare 2 kg Fettbehållare 4 kg Säkerhetsventil för fettbehållare Påfyllningsfilter komplett Filterpatron 250 MIC (till påfyllning) Plugg för påfyllningssil Nivåindikatorglas Magnetventil 12 V Spole 24V Säkerhetsventil Nivåindikatorglas Påfyllningsfilter komplett Se även reservdelsritningar på nästkommande sidor. SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 8

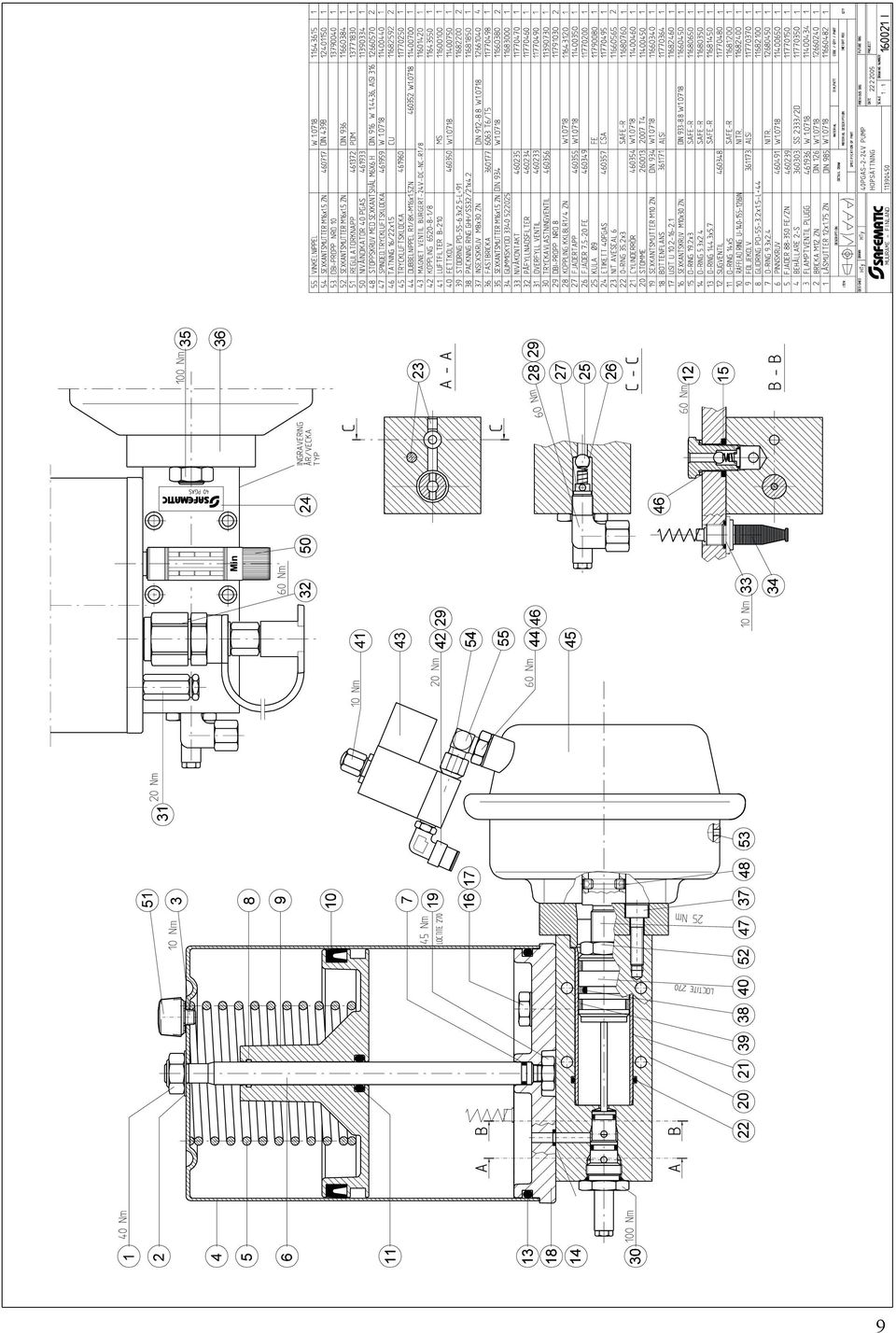

12 9
13 10

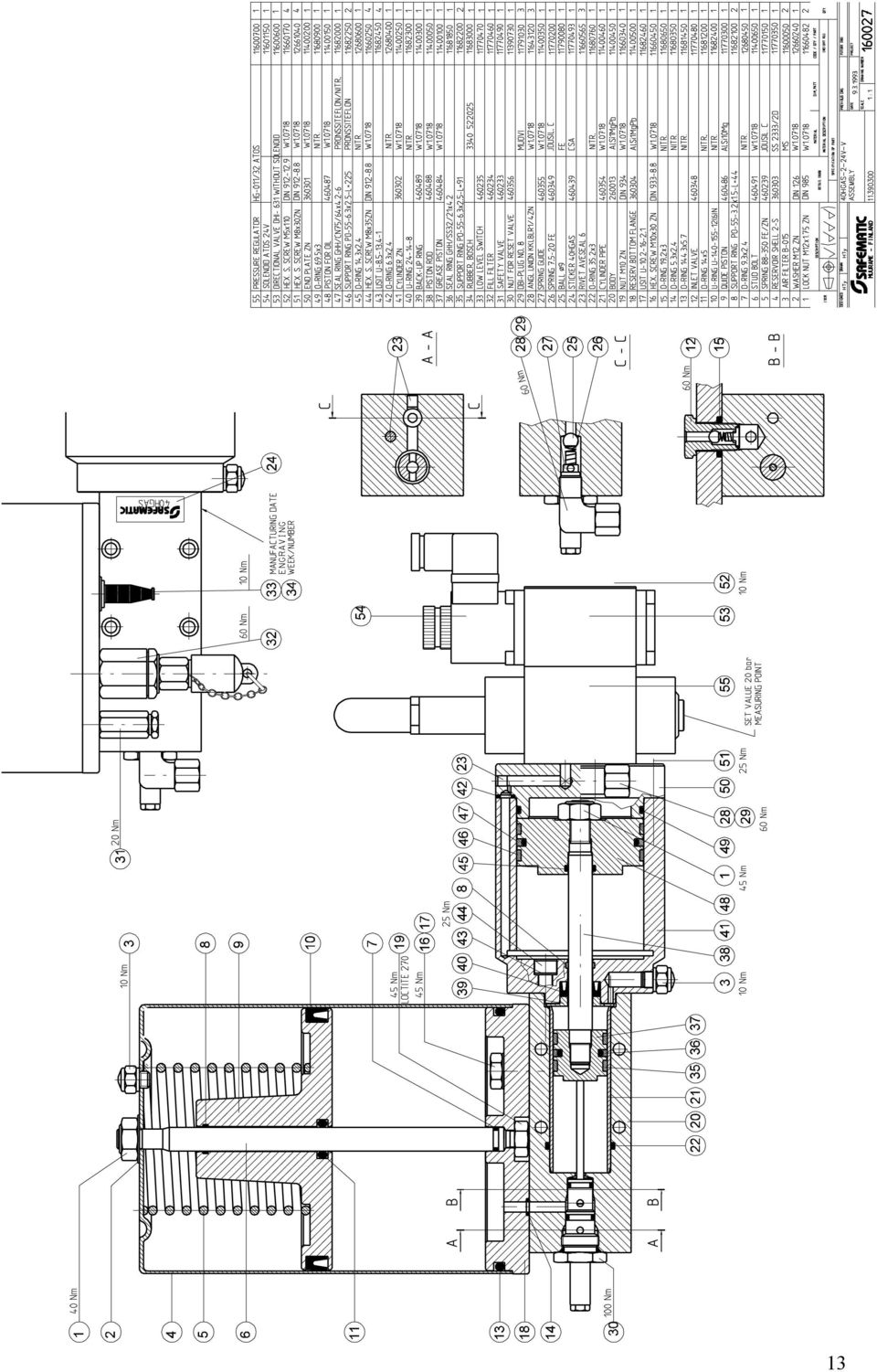

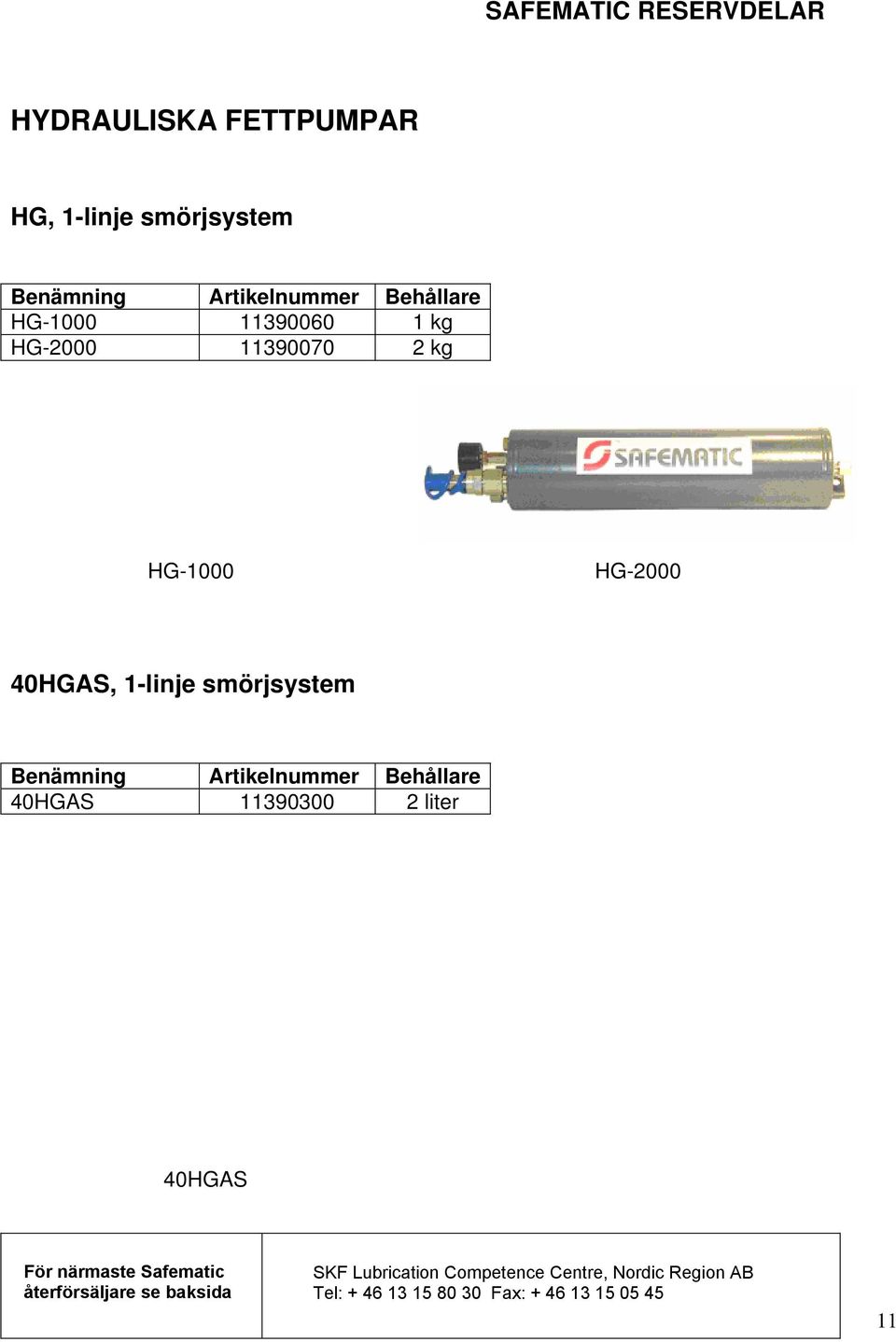

14 HYDRAULISKA FETTPUMPAR HG, 1-linje smörjsystem Benämning Artikelnummer Behållare HG kg HG kg HG-1000 HG HGAS, 1-linje smörjsystem Benämning Artikelnummer Behållare 40HGAS liter 40HGAS SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 11
15 12
16 13

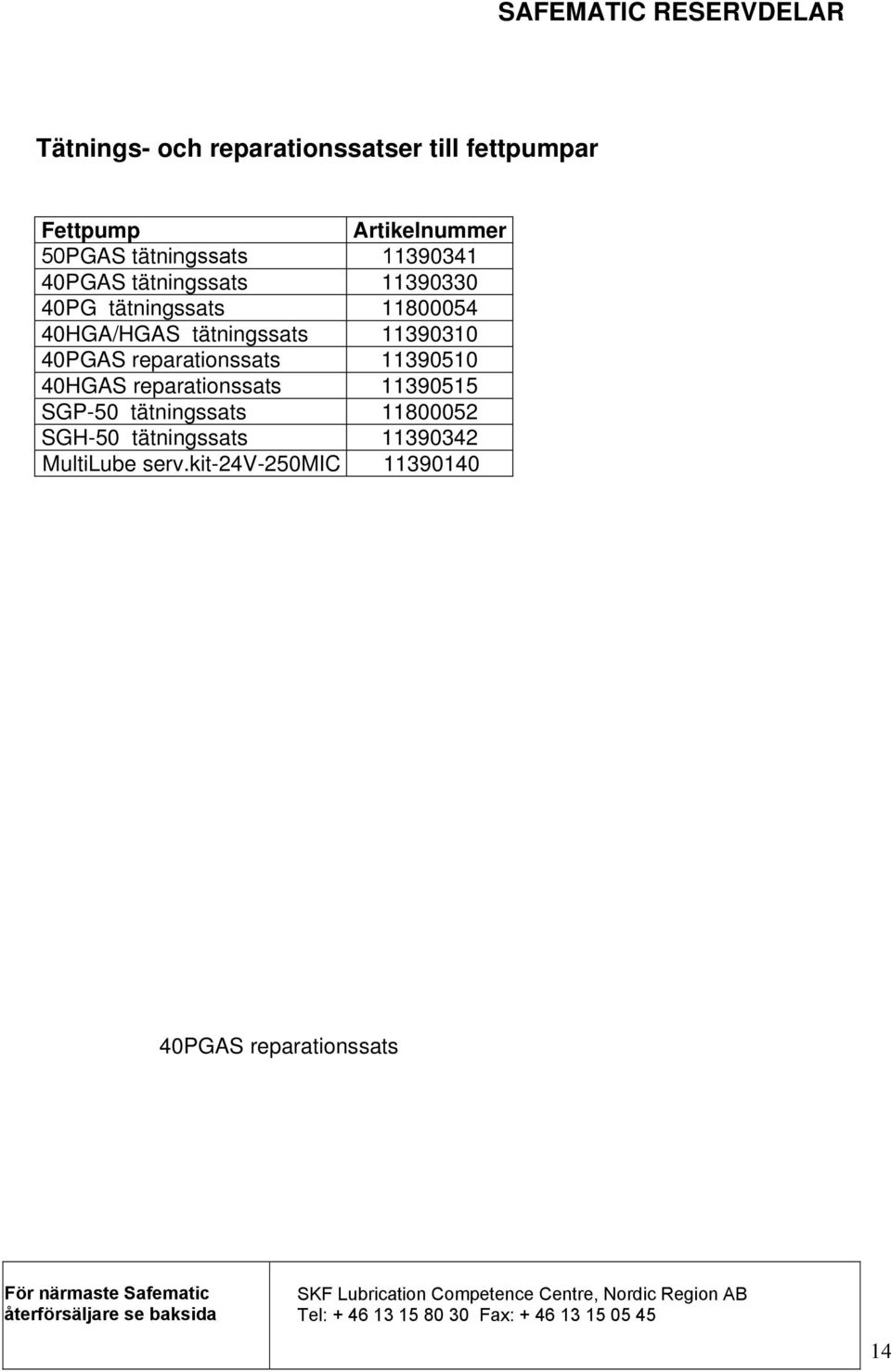

17 Tätnings- och reparationssatser till fettpumpar Fettpump Artikelnummer 50PGAS tätningssats PGAS tätningssats PG tätningssats HGA/HGAS tätningssats PGAS reparationssats HGAS reparationssats SGP-50 tätningssats SGH-50 tätningssats MultiLube serv.kit-24v-250mic PGAS reparationssats SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 14

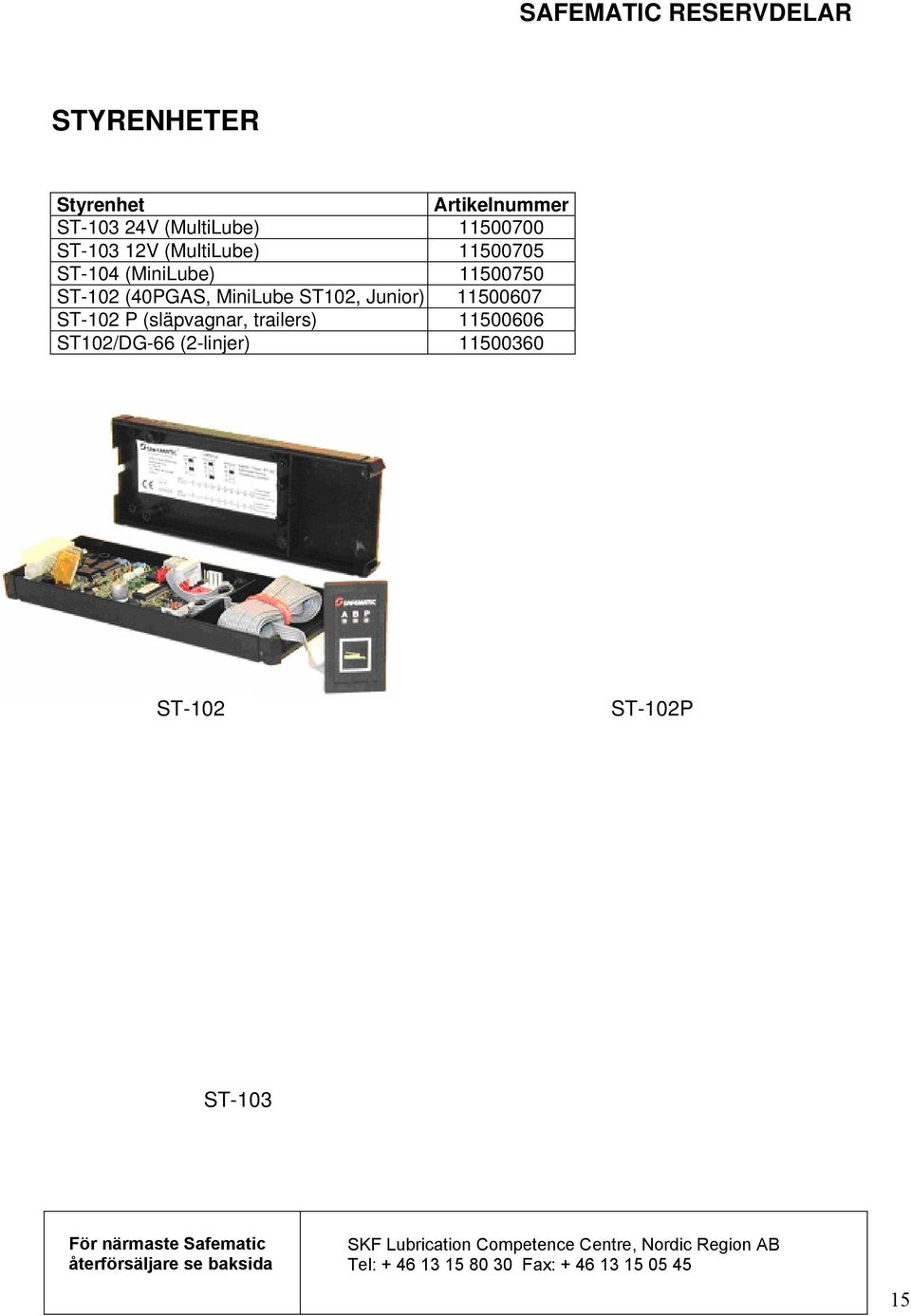

18 STYRENHETER Styrenhet Artikelnummer ST V (MultiLube) ST V (MultiLube) ST-104 (MiniLube) ST-102 (40PGAS, MiniLube ST102, Junior) ST-102 P (släpvagnar, trailers) ST102/DG-66 (2-linjer) ST-102 ST-102P ST-103 SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 15

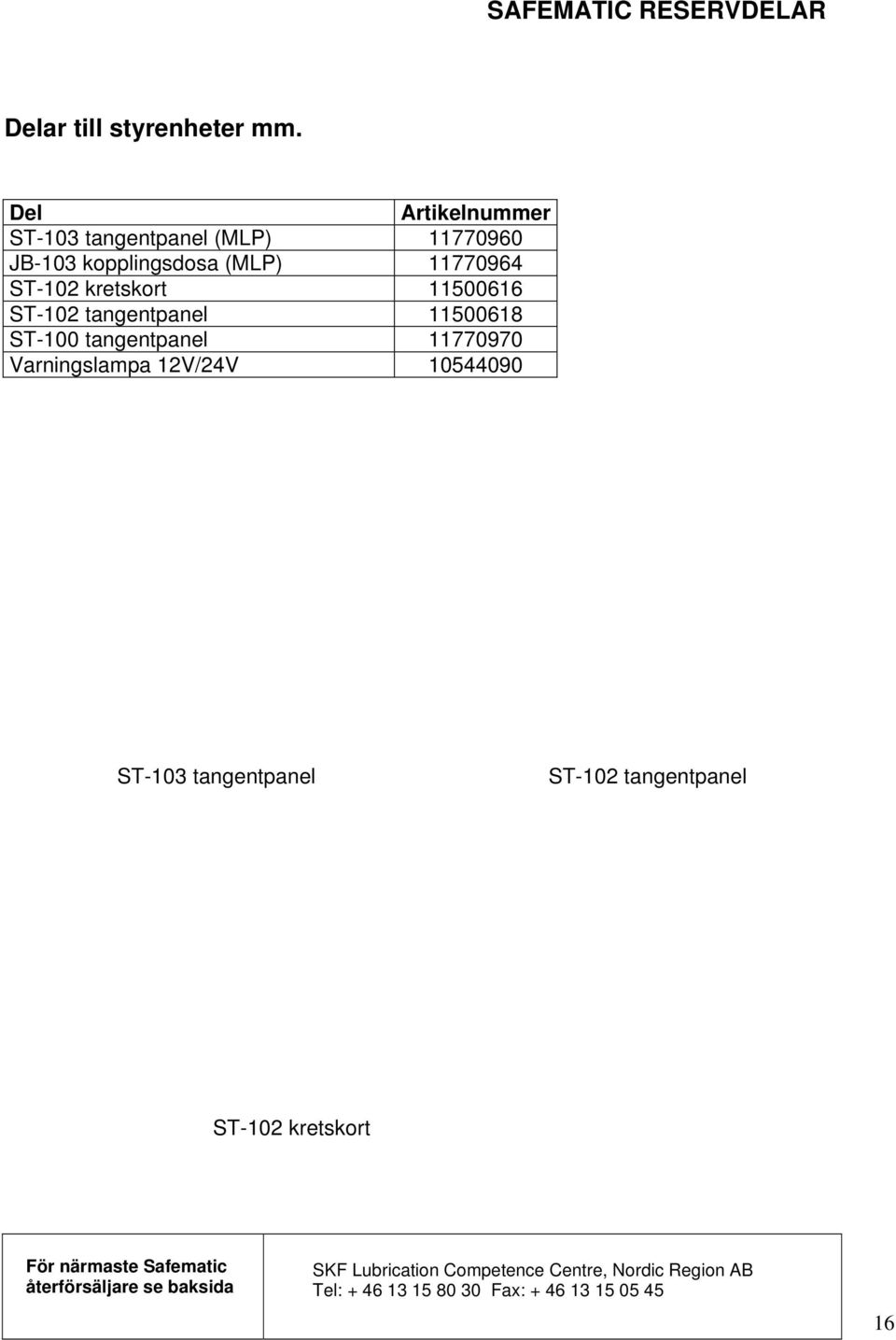

19 Delar till styrenheter mm. Del Artikelnummer ST-103 tangentpanel (MLP) JB-103 kopplingsdosa (MLP) ST-102 kretskort ST-102 tangentpanel ST-100 tangentpanel Varningslampa 12V/24V ST-103 tangentpanel ST-102 tangentpanel ST-102 kretskort SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med Region ett globalt AB servicenät 16

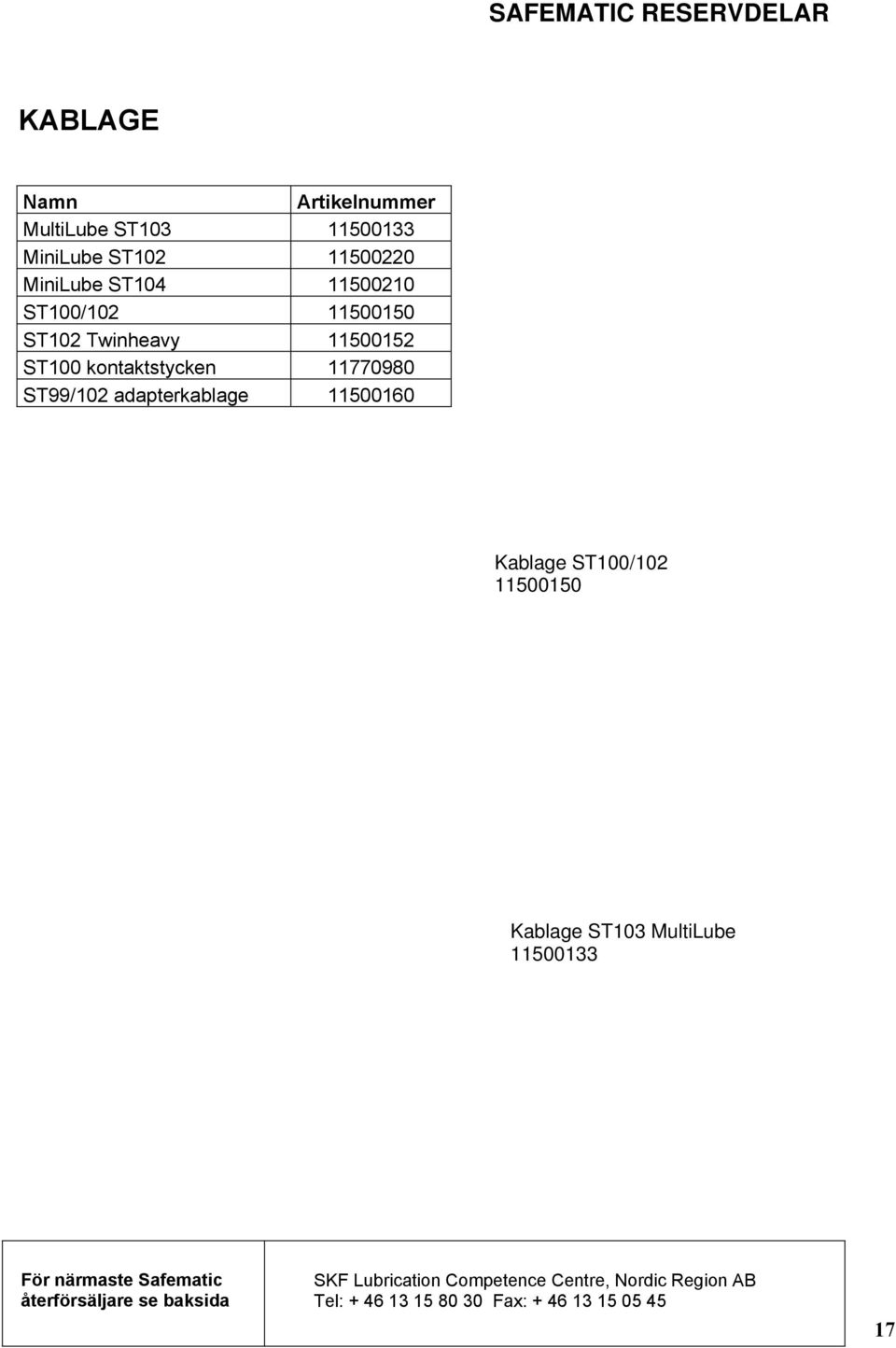

20 KABLAGE Namn Artikelnummer MultiLube ST MiniLube ST MiniLube ST ST100/ ST102 Twinheavy ST100 kontaktstycken ST99/102 adapterkablage Kablage ST100/ Kablage ST103 MultiLube SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med Region ett globalt AB servicenät 17
21 TRYCKVAKTER Namn Artikelnummer Signalfärg [A] Tryckvärde [bar] HPK-30/40 (tryckluftsdriven) grön 40 HPK-100 (el-driven) MiniL-12V röd 100 HPK-120 (el-driven) MLP-12V vit 120 HPK-140 (el-driven) MiniL-24V gul 140 HPK-150 (el-driven) MLP-24V blå 150 Gummiskydd A HPK-30/40 Gummiskydd Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB 18
22 DOSERARE B-doserare, 1-linjesystem Namn Artikelnummer Spår Dosstorlek [mm³] Utgång [mm] B1-R1/8-ZN B2-R1/8-ZN B3-R1/8-ZN B4-R1/8-ZN B5-R1/8-ZN B6-R1/8-ZN Namn Artikelnummer Spår Dosstorlek [mm³] Utgång [mm] B1-R1/8-ZN B2-R1/8-ZN B3-R1/8-ZN B4-R1/8-ZN B5-R1/8-ZN B6-R1/8-ZN B1 B2 B3 B4 B5 B6 SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 19
23 20
24 21
25 SMG-doserare, 2-linjesystem Namn Artikelnummer Utgångar SMG-2-1-ZN SMG-2-2-ZN SMG-2-4-ZN Reparationssats för SMG SMG-2-1-ZN SMG-2-2-ZN SMG-2-4-ZN Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB Tel: Fax: John Crane Sverige AB 22
26 23
27 MONTERINGSSKENOR, förzinkat stål Namn Artikelnummer Plats för doserare [st] BPLD-02/02-ZN BPLD-03/03-ZN BPLD-03/03T-ZN BPLD-04-ZN BPLD-06-ZN BPLD-08-ZN BPLD-08/08-ZN BPLD-02/02-ZN BPLD-03/03-ZN BPLD-03/03T-ZN BPLD-04-ZN BPLD-06-ZN BPLD-08-ZN BPLD-08/08-ZN Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB 24
28 MONTERINGSSKENOR, rostfritt stål Namn Artikelnummer Plats för doserare [st] BPLD-02-S BPLD-04-S BPLD-06-S BPLD-03/03-S BPLD-02-S BPLD-03/03-S BPLD-04-S BPLD-06-S SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 25
29 PLUGG Namn Artikelnummer Insexplugg R 1/8" Insexplugg R 1/4" Slutningsplugg 8L/S Slutningsplugg SMG Insexplugg R 1/8" Insexplugg R 1/4" Slutningsplugg 8L/S SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 26
30 STÅLRÖR Dimension Material Artikelnummer 4 mm förzinkat, gulkromat mm förzinkat, gulkromat mm förzinkat, gulkromat mm syrafast mm syrafast mm 6 mm 8 mm SLANGAR Namn Artikelnummer Yttermått [mm] Innermått [mm] Vävslang 8/ Vävslang 8/4, fettfylld 10m rulle Vävslang 8/4, fettfylld 20m rulle Vävslang 1/ Stålvävsslang R 1/4" ,5 6 Vävslang 8/4 Vävslang 1/4 Stålvävslang 1/4 NYLONRÖR Namn Artikelnummer 4/2 mm /3 mm /6 mm SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 27
31 RÖRSTUDSAR (STOLPE + HYLSA) För vävslang 8/4": Artikelnummer 4 mm press stolpe mm press stolpe mm presshylsa mm gängad stolpe rak rörstuds mm gängad stolpe rak rörstuds mm gänghylsa mm presshylsa 6 mm press stolpe 4 mm press stolpe 6 mm gänghylsa 8 mm gängad stolpe 6 mm gängad stolpe SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med Region ett globalt AB servicenät 28
32 För stålvävslang R 1/4": 6mm press stolpe mm presshylsa mm press stolpe mm gängad stolpe mm gänghylsa mm gängad stolpe mm gänghylsa 8 mm gängad stolpe 8 mm gängad stolpe 90 För vävslang R 1/4": 8 mm gängad stolpe mm gängad stolpe mm gänghylsa mm gänghylsa 8 mm gängad stolpe 8 mm gängad stolpe 90 Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB 29
33 RAKA KOPPLINGAR Namn Artikelnummer a nyckeltag b diameter c rördiam. d nyckeltag e gänga PEL 4 LLR 1/8" R 1/8 PEL 4 LL UNF 1/4" , UNF 1/4 PEL 4 LLM M6 PEL 4 LLM M7 PEL 4 LLM 8x M8x1 PEL 4 LLM 8x M8x1.25 PEL 6 LLR 1/8" R 1/8 PEL 6 LLM 6x M6x1 PEL 6 LLM 8x M8x1 PEL 6 LLM 8x1, M8x1.25 PEL 8 LLR 1/8" R 1/8 PEL 8 LR 1/8" R 1/8 PEL 8 LR 1/4" R 1/4 Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB Tel: Fax: John 45 Crane Sverige AB 30
34 VINKELKOPPLINGAR Namn Artikelnummer a diameter b rördiam. c nyckeltag d gänga KKL 4 LLR 1/8" R 1/8 KKL 4 LL UNF 1/4" UNF 1/4 KKL 4 LLM M6 KKL 4 LLM 8x M8x1 KKL 4 LLM 8x M8x1.25 KKL 6 LLR 1/8" R 1/8 KKL 6 LLM 6X M6x1 KKL 6 LLM 8x M8x1 KKL 6 LLM 8x1, M8x1.25 KKL 8 LLR 1/8" R 1/8 KKL 8 LR 1/4" R 1/4 KKL 4 LLR/Nippel M R 1/8 KKL 4 LLM 8/Nippel M M 8 KKL 8L ställbar Se bild KKL 8L ställbar Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB 31
35 T-KOPPLINGAR Namn Artikelnummer a nyckeltag b rördiameter c gänga TEL 1/4" /4 TEL 4 LL TEL 6 L TEL 8 L TE 8 L ställbar *) M14x1.5 TE 8 L ställbar *) Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB Tel: Fax: John Crane Sverige AB 32
36 LE-KOPPLINGAR Namn Artikelnummer a nyckeltag b rördiameter c gänga LE 4 LLR 1/8" /8 LE 8 LR 1/4" /4 LE 8 L ställbar *) M14x1.5 LE 8 L ställbar *) SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 33
37 SKARVKOPPLINGAR Namn a Artikelnummer rördiameter b nyckeltag JAL 4 LL JAL 6 LL JAL 8 L SKOTTGENOMFÖRINGAR Namn Artikelnummer a rördiameter b nyckeltag LÄL 4 L LÄL 6 L LÄL 8 L KLÄL 8 L vinkel Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB 34
38 KORSKOPPLING Namn Artikelnummer K 8 L ZN ROTERANDE KOPPLINGAR Namn LPRL R 1/8" ZN LPRL R 1/8" 90 Artikelnummer LPRL R 1/8" ZN LPRL R 1/8" 90 Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB 35
39 ÖVRIGA KOPPLINGAR Namn Artikelnummer Konisk dubbelnippel 1/4" Vinkelmuff R 1/4" Rak muff R 1/4" Konisk dubbelnippel 1/4" Vinkelmuff R 1/4" Rak muff R 1/4" SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 36
40 SKÄRRINGAR Namn Artikelnummer a rördiameter b diameter LER 4 syrafast LER 4 LL LER 6 L LER 6 LL LER 8 L LER 8 L syrafast LER 8 LL KOPPLINGSMUTTRAR Namn Artikelnummer a rördiameter b nyckeltag Mutter M 4 LL Mutter M 6 L Mutter M 6 LL Mutter M 8 L Mutter M 8 LL Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB Tel: Fax: John 45 Crane Sverige AB 37
41 BUSSNINGAR Namn Artikelnummer a inre gänga b Yttre gänga c nyckeltag MUN R 1/4" R 1/8" /8 1/4 14 MUN BSF 3/8" R 1/8" /8 3/8 22 MUN M 6 R 1/8" /8 M6 14 FÖRLÄNGNINGSNIPPLAR Namn Artikelnummer a förlängning JAN R 1/8" L= 13 mm JAN R 1/8" L= 20 mm JAN R 1/8" L= 26 mm SKF Lubrication Competence Centralsmörjsystem Centre, med Nordic ett Region globalt AB servicenät 38
42 VINKELNIPPLAR Namn Artikelnummer Vinkel KUN R 1/8" 45 grader º KUN R 1/8" 90 grader º KUN R 1/8" 45 grader KUN R 1/8" 90 grader SKRUV Namn Artikelnummer Taptite M5x10 mm Taptite M5x16 mm Taptite M6x16 mm Taptite M6x40 mm Sexkantskruv M5x Spårskruv CSS 6x SKF Lubrication Competence Centralsmörjsystem Centre, med Nordic ett Region globalt AB servicenät 39
43 STÅLFÄSTEN Namn Artikelnummer Rördiameter Antal rör 4x x x x1 - Twinheavy x2 - Twinheavy x3 - Twinheavy x4 - Twinheavy x FÄSTJÄRN Namn Artikelnummer BPLD BPLD BPLD BPLD SKF Lubrication Competence Centralsmörjsystem Centre, med Nordic ett Region globalt AB servicenät 40
44 FÄSTVINKLAR Namn Artikelnummer Rördiameter Antal kopplingar 4x x x x x NORMAKLAMMER Namn Artikelnummer Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB 41
45 SNABBKOPPLINGAR TEMA 2500 Artikelnummer Handel Hondel Skydd, handel Skydd, hondel TEMA 2500 hondel TEMA 2500 handel TEMA FLAT NOSE Artikelnummer Handel Hondel Skydd, handel Skydd, hondel TEMA FLAT NOSE hondel TEMA FLAT NOSE handel GÄNGAD Artikelnummer Handel Hondel Skydd, handel Skydd, hondel Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB Tel: Fax: John 45 Crane Sverige AB 42
46 ÖVRIGA RESERVDELAR Namn Artikelnummer Påfyllningsförlängning (ca 1m) Tryckreduceringsventil (Hydraulisk) gamla modellen Tryckreduceringsventil (Hydraulisk) nya modellen Manometerkoppling 8-R1/4-ZN PI-koppling 8-M12x PI-koppling 8-M16x ADR-skyddsrör 10 mm ADR-skyddsrör 13 mm Spiralskydd 9/ Spiralskydd 15/ Reservdelsväska (enbart tom väska) se sidan Verktygs-och reservdelsväska (stor modell) Nippelpanel 2 smörjpunkter R1/8 rostfritt stål Nippelpanel 3 smörjpunkter R1/8 rostfritt stål Nippelpanel 6 smörjpunkter R1/8 rostfritt stål Fettnippel R1/ Påfyllningsförlängning (ca 1m) Spiralskydd 9/ SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 43
47 Safematic reservdelssats i väska Inklusive slang och kompakt slangpress för Safematic centralsmörjsystem Art. Nr Fordonstyp Lastbilar Lännen Tractors Sopbilar Ponsse TwinHeavy John Deere (Timberjack) Entreprenad Sandvik (Tamrock) Wille Fettfylld armerad slang Fettfylld armerad slang Kompakt Slangpress Kompakt Slangpress SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 44
48 VERKTYG Kompakt slangpress 8/ Slangpress 8/ Reparationssats pressverktyg Tryckmätare + slang Rörskärare 8 mm Rörbock 8 mm Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB Tel: Fax: John 45 Crane Sverige AB 45
49 VERKTYG Förmonteringsverktyg för 8 mm rör Avstängningsventil för 8 mm rör Slangtång Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB 46
50 VERKTYG Rörskärare nylonrör Borr Namn Artikelnummer Borr 3.1 mm Borr 4.5 mm Borr 5.5 mm Borr 7.1 mm Borr 8.7 mm Gängtappar Namn Artikelnummer Gängtapp 5 mm Gängtapp 6 mm Gängtapp 8x1.25 mm Gängtapp 8x1 mm Gängtapp 1/8 mm Gängtapp 5 mm Gängtapp 6 mm Gängtapp 8x1 mm Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB 47
51 PÅFYLLNINGSUTRUSTNINGAR Påfyllningsutrustning NLGI 00-1 Påfyllningsutrustning NLGI Reparationssats påfyllningsutrustning SKF Lubrication Competence Centralsmörjsystem Centre, Nordic med ett Region globalt AB servicenät 48
52 DEKALER Aluminiumdekal 19cm Aluminiumdekal 12cm Hyttdekal JB103/MultiLube 7x10cm Hyttdekal ST102/40PGAS 7x10cm HEAVY 1-linje system / Single-line system Viktigt! Pumpa endast smörjfett klass NLGI 00, 0 eller 1 med denna utrustning. Blanda inte olika typer av fett. Undvik att pumpa luft in i fettbehållaren, den kan störa funktionen. Vidta åtgärder om LEDlampa A,1eller P blinkar. Se instruktionsboken för mer information. SKF Lubrication Competence Centre, Nordic Region AB Tel: Important! Pump only grease NLGI class 00, 0 or 1 with this equipment. Do not blend different types of grease. Avoid air in grease reservoir, it may disturb functionality. Pay attention if LED-light A, 1 or P flashes. See manual for more information! Oy SKF Ab, Finland Telephone Pumpdekal 10x13cm Heavy 1-linjesystem Twinheavy 2-linjesystem HEAVY Påfyllningsutrustning / Refill Equipment Viktigt! Pumpa endast smörjfett klass NLGI 00, 0 eller 1 med denna utrutning. Blanda inte olika typer av fett. Luft i smörjsystemet kan störa funktionen. Undvik att pumpa luft in i fettbehållaren. Se instruktionsboken för mer information. SKF Lubrication Competence Centre, Nordic Region AB Tel: Important! Pump only grease NLGI class 00, 0 o 1 with this equipment. Do not blend different types of greases. Air in the lubrication system may disturb functionality. Avoid pumping air into grease reservoir. See manual for more information. Oy SKF Ab, Finland Telephone Dekal påfyllningsutrustning 10x13cm Heavy Heavy 1-linjesystem ( ) Twinheavy 2-linjesystem ( ) X Centralsmörjsystem med ett globalt servicenät SKF Lubrication Competence Centre, Nordic Region AB Tel: Fax: John 45 Crane Sverige AB 49 49
53 CENTRALSMÖRJSYSTEM FORDON KONTAKTUPPGIFTER FÖRSÄLJNING, RESERVDELSLAGER & SUPPORT SKF Lubrication Competence Centre, Nordic Region AB Box Försäljning Försäljning & Teknisk support SE Linköping Stig Avellan Janne Westerlund Tel: +46 (0) Tel: +46 (0) Tel: +46 (0) Fax: +46 (0) E-post: E-post: SAFEMATIC ÅTERFÖRSÄLJARE & SERVICEPARTNERS NORRA SVERIGE 4 1.Älvsbyn 2. Arvidsjaur 3.Överkalix: A LIND MASKIN AB Arne Lind Ställverksvägen 1 Box Älvsbyn Tel. +46 (0) Kiruna: KIRUNA HYDRAULIK Peter Poromaa Forv Kiruna Tel. +46 (0) MELLAN SVERIGE 8. Sundsvall: PL MASKIN- och HYDRAULIK SERVICE i GNARP Peter Lindgren Röstbacken Gnarp +46 (0) Tavelsjö: HOSSAB i TAVELSJÖ Ingemar Jonsson Rödonäs Tavelsjö +46 (0) Stockholm: BÄLLTECH Tomas Jerpdal Rosendalsslingan Vallentuna Tel. +46 (0) Lycksele: HOSSAB i LYCKSELE Reima Halkola Verkstadsvägen Lycksele Tel. +46 (0) Vännäs: VÄNNFORS MASKINSERVICE Lennart Löfgren Vännfors Vännäs Tel. +46 (0) Karlstad: HULTMAN AB Mats Hultman Prästbol 8 (Fagerås) Kil Tel. +46 (0) Malungsfors: LEVINS TRAKTORTJÄNST Roland Levin Östra Fors Malungsfors +46 (0) SÖDRA SVERIGE 13. Uddevalla 14.Vänersborg: TUNGSERVICE I VÄST Östra klev Uddevalla Rolf Turesson, Uddevalla Tel. +46 (0) Eddie Sokol, Vänersborg Tel. +46 (0) Nävlinge: RIBAX AB Peter Gunnarsson Nävlinge Nävlinge Tel. +46 (0) Järnforsen: JK-SERVICE Gunnar Johansson Box 35 Järnvägsgatan Järnforsen Tel. +46 (0) Göteborg: ER-Å MASKINFÖRNÖDENHETER Sverker Rydén Industrivägen Sävedalen Tel. +46 (0) Visby: GUTE EL & MEK AB Karl-Erik Ekström Styrmang Visby Tel. +46 (0) NORGE Kristiansand: NORSK SCANIA A/S Ole Bent Røiseland Barstølvn. 14, Sørlandsparken N-4696 Kristiansand Tel: Östersund: WAGELINS ENTREPRENAD Lennarth Wagelin Branån Åsarna Tel. +46 (0) DANMARK Aalborg, Århus, Nørre Aaby København, Havdrup: STIHOLT HYDRAULIC A/S Henrik Jensen Tarmvej 7 DK-9220 Aalborg Tel: VLPC0649A
