1 Spillolja och fathantering 91

2 INNEHÅLLSFÖRTECKNING Sid nr MOBILA SPILLOLJEUPPSAMLARE 93 SPILLOLJEUPPSAMLARE FÖR GROP 94 SPILLOLJEVAGNAR 95 PNEUMATISKA OLJESUGAR LEDADE SPILLOLJEAGGREGAT MOBILA OCH VÄGGMONTERADE OLJESUGAR BRÄNSLESUG 105 SUGSONDRAR 106 ELEKTRISK OLJESUG, FILTERAGGREGAT 107 FATHANTERING, FATVAGNAR FATKRANAR 112 OLJEMÅTT, TRATTAR, OLJEKANNOR

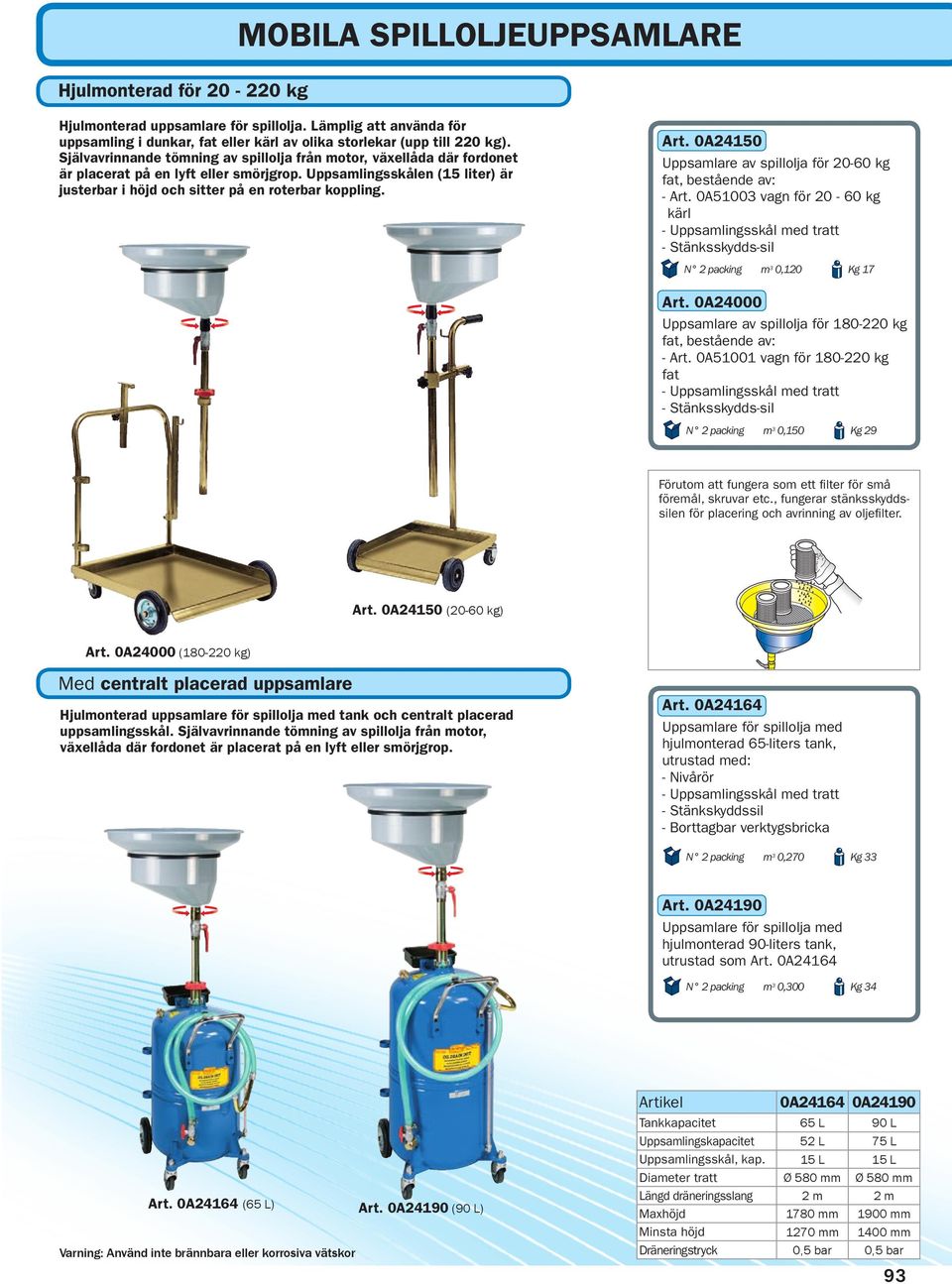

3 Hjulmonterad för kg MOBILA SPILLOLJEUPPSAMLARE Hjulmonterad uppsamlare för spillolja. Lämplig att använda för uppsamling i dunkar, fat eller kärl av olika storlekar (upp till 220 kg). Självavrinnande tömning av spillolja från motor, växellåda där fordonet är placerat på en lyft eller smörjgrop. Uppsamlingsskålen (15 liter) är justerbar i höjd och sitter på en roterbar koppling. Art. 0A24150 Uppsamlare av spillolja för kg fat, bestående av: - Art. 0A51003 vagn för kg kärl - Uppsamlingsskål med tratt - Stänksskydds-sil N 2 packing m 3 0,120 Kg 17 Art. 0A24000 Uppsamlare av spillolja för kg fat, bestående av: - Art. 0A51001 vagn för kg fat - Uppsamlingsskål med tratt - Stänksskydds-sil N 2 packing m 3 0,150 Kg 29 Förutom att fungera som ett filter för små föremål, skruvar etc., fungerar stänksskyddssilen för placering och avrinning av oljefilter. Art. 0A24150 (20-60 kg) Art. 0A24000 ( kg) Med centralt placerad uppsamlare Hjulmonterad uppsamlare för spillolja med tank och centralt placerad uppsamlingsskål. Självavrinnande tömning av spillolja från motor, växellåda där fordonet är placerat på en lyft eller smörjgrop. Art. 0A24164 Uppsamlare för spillolja med hjulmonterad 65-liters tank, utrustad med: - Uppsamlingsskål med tratt - Stänkskyddssil N 2 packing m 3 0,270 Kg 33 Art. 0A24190 Uppsamlare för spillolja med hjulmonterad 90-liters tank, utrustad som Art. 0A24164 N 2 packing m 3 0,300 Kg 34 Art. 0A24164 (65 L) Art. 0A24190 (90 L) Varning: Använd inte brännbara eller korrosiva vätskor Artikel 0A A24190 Tankkapacitet 65 L 90 L Uppsamlingskapacitet 52 L 75 L Uppsamlingsskål, kap. 15 L 15 L Diameter tratt Ø 580 mm Ø 580 mm Längd dräneringsslang 2 m 2 m Maxhöjd 1780 mm 1900 mm Minsta höjd 1270 mm 1400 mm Dräneringstryck 0,5 bar 0,5 bar 93

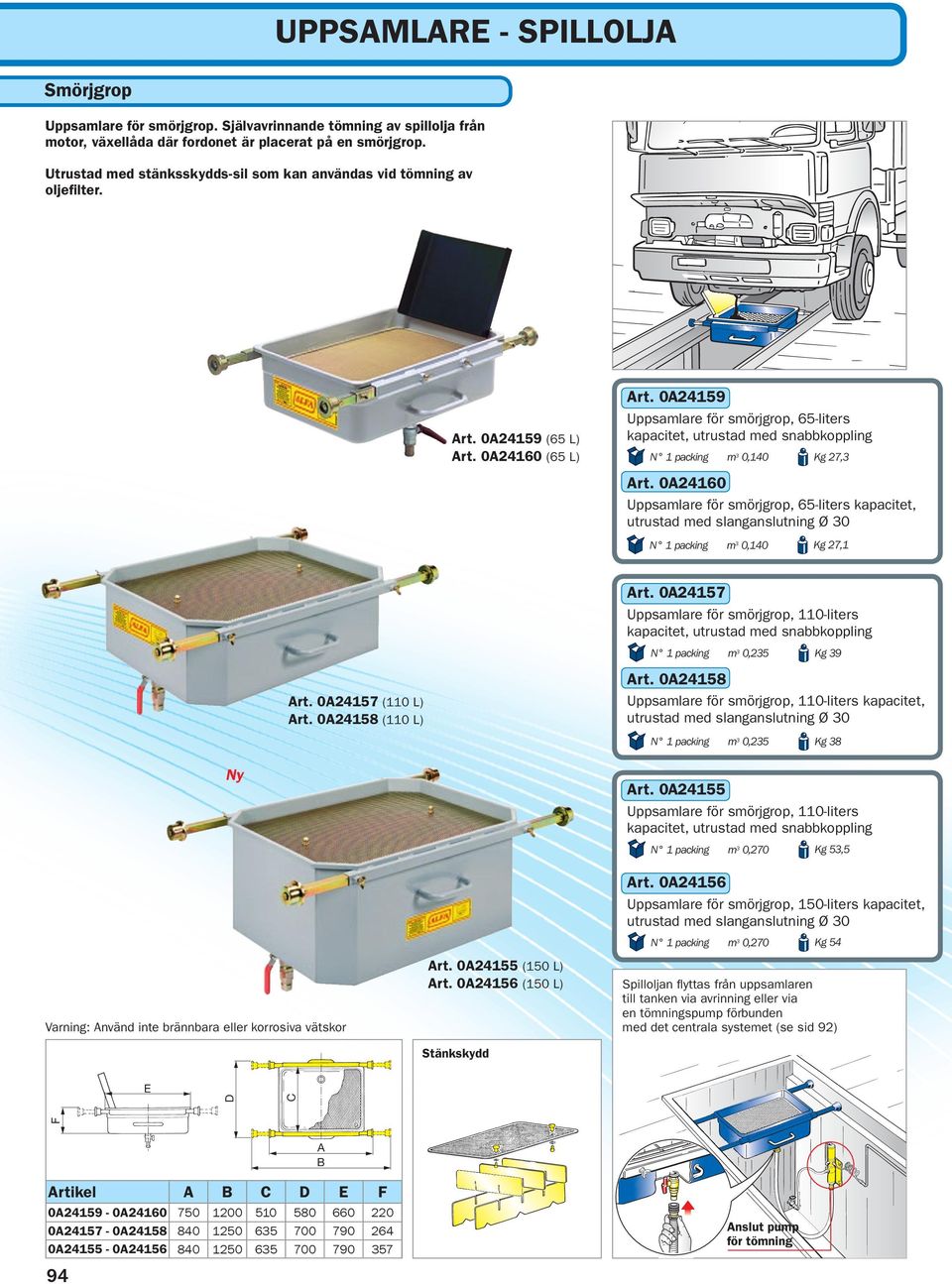

4 UPPSAMLARE - SPILLOLJA Smörjgrop Uppsamlare för smörjgrop. Självavrinnande tömning av spillolja från motor, växellåda där fordonet är placerat på en smörjgrop. Utrustad med stänksskydds-sil som kan användas vid tömning av oljefilter. Art. 0A24159 (65 L) Art. 0A24160 (65 L) Art. 0A24159 Uppsamlare för smörjgrop, 65-liters kapacitet, utrustad med snabbkoppling N 1 packing m 3 0,140 Kg 27,3 Art. 0A24160 Uppsamlare för smörjgrop, 65-liters kapacitet, utrustad med slanganslutning Ø 30 N 1 packing m 3 0,140 Kg 27,1 Art. 0A24157 Uppsamlare för smörjgrop, 110-liters kapacitet, utrustad med snabbkoppling N 1 packing m 3 0,235 Kg 39 Art. 0A24157 (110 L) Art. 0A24158 (110 L) Art. 0A24158 Uppsamlare för smörjgrop, 110-liters kapacitet, utrustad med slanganslutning Ø 30 N 1 packing m 3 0,235 Kg 38 Ny Art. 0A24155 Uppsamlare för smörjgrop, 110-liters kapacitet, utrustad med snabbkoppling N 1 packing m 3 0,270 Kg 53,5 Varning: Använd inte brännbara eller korrosiva vätskor Art. 0A24155 (150 L) Art. 0A24156 (150 L) Stänkskydd Art. 0A24156 Uppsamlare för smörjgrop, 150-liters kapacitet, utrustad med slanganslutning Ø 30 N 1 packing m 3 0,270 Kg 54 Spilloljan flyttas från uppsamlaren till tanken via avrinning eller via en tömningspump förbunden med det centrala systemet (se sid 92) E D C F A B Artikel A B C D E F 0A A A A A A Anslut pump för tömning

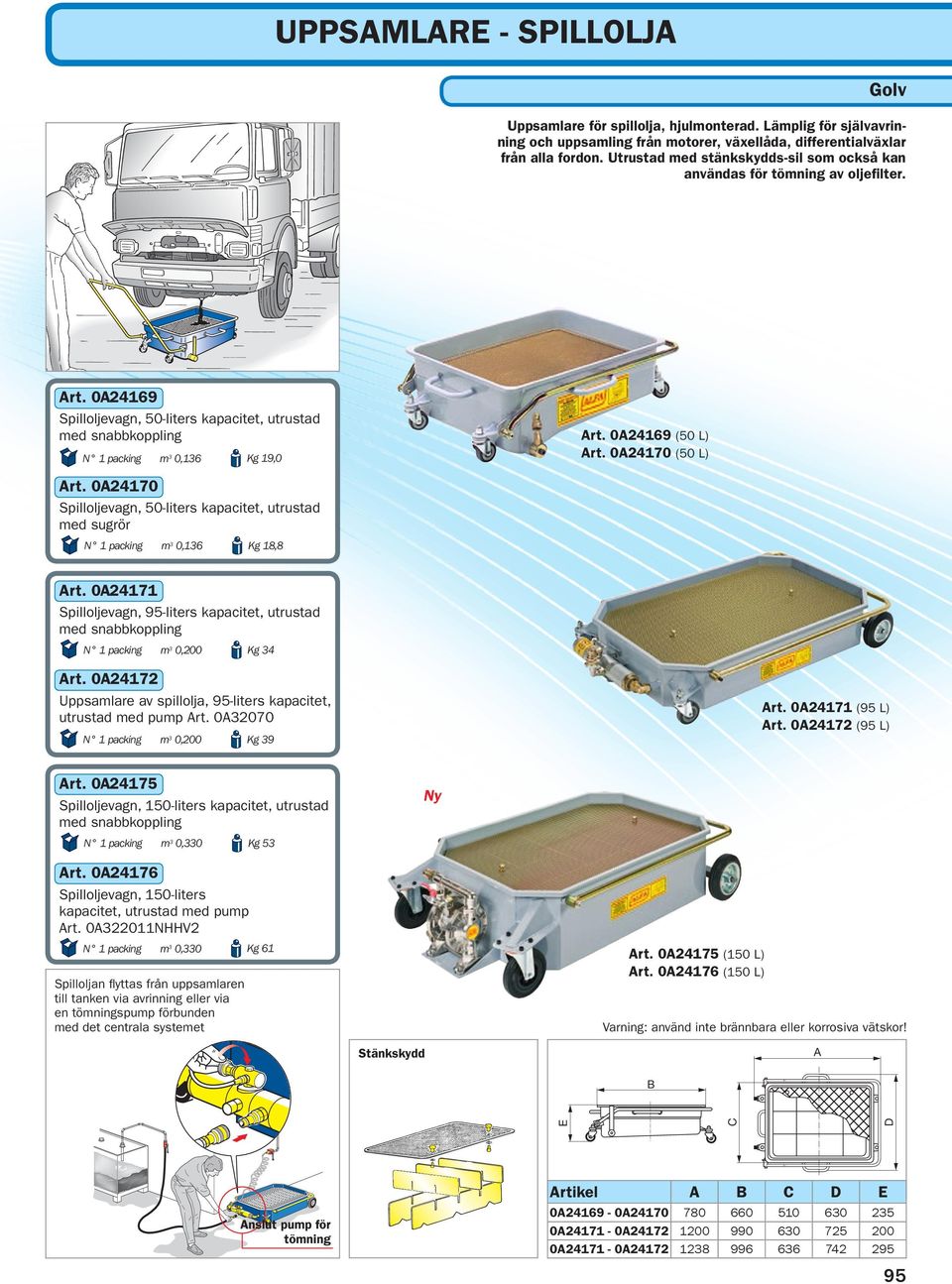

5 UPPSAMLARE - SPILLOLJA Golv Uppsamlare för spillolja, hjulmonterad. Lämplig för självavrinning och uppsamling från motorer, växellåda, differentialväxlar från alla fordon. Utrustad med stänkskydds-sil som också kan användas för tömning av oljefilter. Art. 0A24169 Spilloljevagn, 50-liters kapacitet, utrustad med snabbkoppling N 1 packing m 3 0,136 Kg 19,0 Art. 0A24169 (50 L) Art. 0A24170 (50 L) Art. 0A24170 Spilloljevagn, 50-liters kapacitet, utrustad med sugrör N 1 packing m 3 0,136 Kg 18,8 Art. 0A24171 Spilloljevagn, 95-liters kapacitet, utrustad med snabbkoppling N 1 packing m 3 0,200 Kg 34 Art. 0A24172 Uppsamlare av spillolja, 95-liters kapacitet, utrustad med pump Art. 0A32070 N 1 packing m 3 0,200 Kg 39 Art. 0A24171 (95 L) Art. 0A24172 (95 L) Art. 0A24175 Spilloljevagn, 150-liters kapacitet, utrustad med snabbkoppling N 1 packing m 3 0,330 Kg 53 Ny Art. 0A24176 Spilloljevagn, 150-liters kapacitet, utrustad med pump Art. 0A322011NHHV2 N 1 packing m 3 0,330 Kg 61 Spilloljan flyttas från uppsamlaren till tanken via avrinning eller via en tömningspump förbunden med det centrala systemet Art. 0A24175 (150 L) Art. 0A24176 (150 L) Varning: använd inte brännbara eller korrosiva vätskor! Stänkskydd A B E C D Anslut pump för tömning Artikel A B C D E 0A A A A A A

6 PNEUMATISKA SPILLOLJESUGAR Portabla Pneumatiska uppsamlare spillolja. Idealiska för att snabbt byta motorolja på motorfordon. Oljan sugs från motorn med hjälp av den medföljande sonden. Pumpen arbetar utan kontinuerlig anslutning till tryckluft. Suger olja i ett temperaturområde max C. Hjulmonterade Art. 0A24216 (16 L) Art. 0A24224 (24 L) Art. 0A24216 Pneumatisk uppsamlare av spillolja med portabel 16-liters tank, utrustad med: - Art. 0A24460 kit med sonder N 1 packing m 3 0,080 Kg 10,5 Art. 0A24224 Pneumatisk uppsamlare av spillolja med portabel 24-liters tank, utrustad med: - Art. 0A24460 kit med sonder N 1 packing m 3 0,090 Kg 13,7 Pneumatiska uppsamlare spillolja. Idealiska för att snabbt byta motorolja på varje motorfordon. Suger olja i ett temperaturområde max C. Art. 0A24264 Pneumatisk uppsamlare av spillolja med hjulmonterad 65-liters tank, utrustad med: - Art. 0A24460 kit med sonder N 2 packing m 3 0,230 Kg 26,9 Art. 0A24290 Pneumatiska uppsamlare spillolja med hjulmonterad 90-liters tank, utrustad med: - Art. 0A24460 kit med sonder N 2 packing m 3 0,250 Kg 31,4 96 Art. 0A24264 (65 L) Art. 0A24290 (90 L) Varning: Sug inte upp bromsvätska, bränsle eller brandfarliga eller korrosiva vätskor Artikel 0A A24290 Tankkapacitet 65 L 90 L Uppsamlingskapacitet 52 L 75 L Lufttryck max 7 bar 7 bar Tömning lufttryck 2 min 2,5-3 min Ljudnivå 75 db 75 db Sugkapacitet med olja C, sond 6 mm 1,5-2 L/min 1,5-2 L/min Total uppsugningskapacitet L L Sugslang 2 m 2 m Dräneringsslang 2 m 2 m Maxtryck för dränering 0,5 bar 0,5 bar

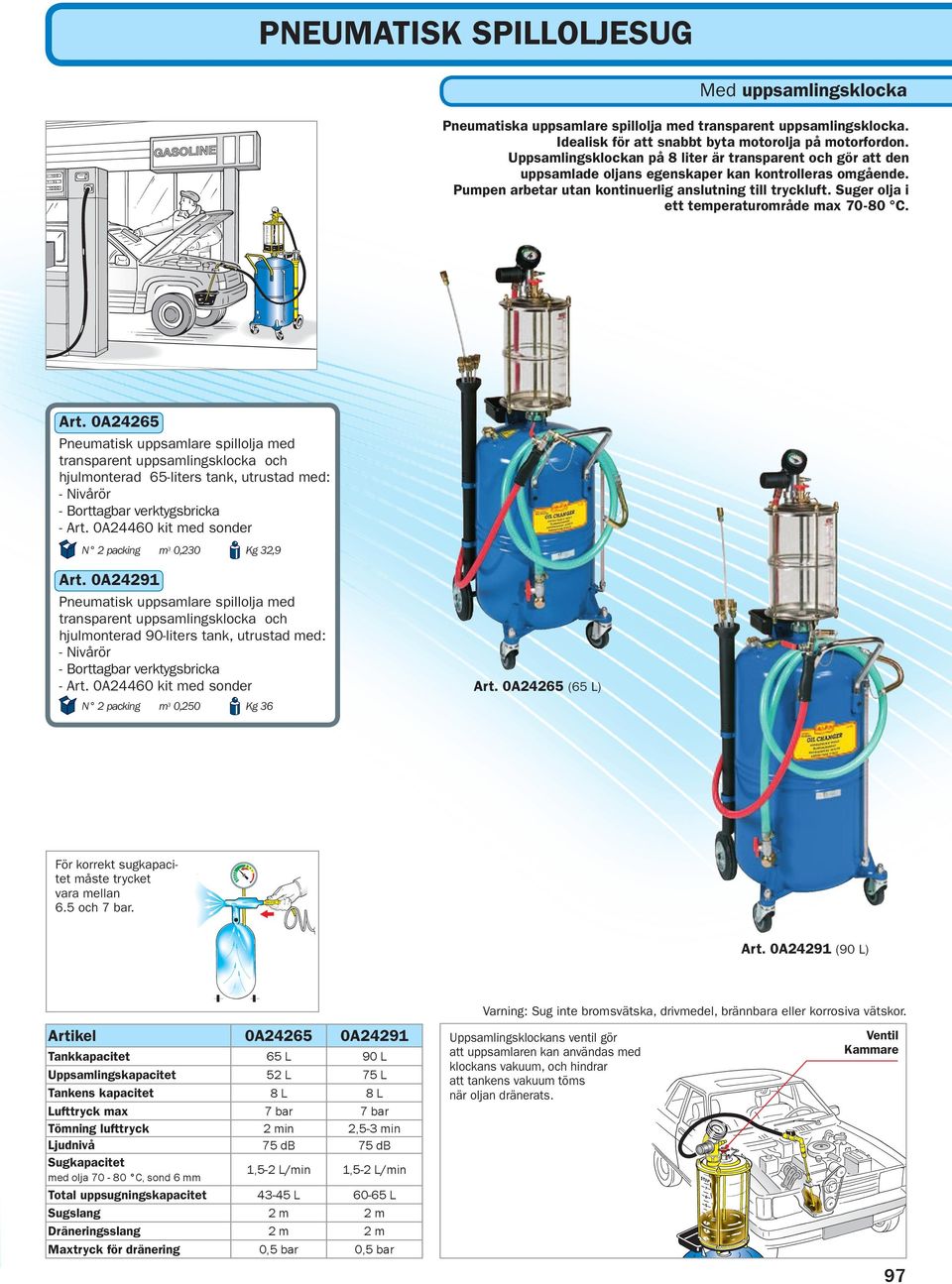

7 PNEUMATISK SPILLOLJESUG Med uppsamlingsklocka Pneumatiska uppsamlare spillolja med transparent uppsamlingsklocka. Idealisk för att snabbt byta motorolja på motorfordon. Uppsamlingsklockan på 8 liter är transparent och gör att den uppsamlade oljans egenskaper kan kontrolleras omgående. Pumpen arbetar utan kontinuerlig anslutning till tryckluft. Suger olja i ett temperaturområde max C. Art. 0A24265 Pneumatisk uppsamlare spillolja med transparent uppsamlingsklocka och hjulmonterad 65-liters tank, utrustad med: - Art. 0A24460 kit med sonder N 2 packing m 3 0,230 Kg 32,9 Art. 0A24291 Pneumatisk uppsamlare spillolja med transparent uppsamlingsklocka och hjulmonterad 90-liters tank, utrustad med: - Art. 0A24460 kit med sonder N 2 packing m 3 0,250 Kg 36 Art. 0A24265 (65 L) För korrekt sugkapacitet måste trycket vara mellan 6.5 och 7 bar. Art. 0A24291 (90 L) Artikel 0A A24291 Tankkapacitet 65 L 90 L Uppsamlingskapacitet 52 L 75 L Tankens kapacitet 8 L 8 L Lufttryck max 7 bar 7 bar Tömning lufttryck 2 min 2,5-3 min Ljudnivå 75 db 75 db Sugkapacitet med olja C, sond 6 mm 1,5-2 L/min 1,5-2 L/min Total uppsugningskapacitet L L Sugslang 2 m 2 m Dräneringsslang 2 m 2 m Maxtryck för dränering 0,5 bar 0,5 bar Varning: Sug inte bromsvätska, drivmedel, brännbara eller korrosiva vätskor. Uppsamlingsklockans ventil gör att uppsamlaren kan användas med klockans vakuum, och hindrar att tankens vakuum töms när oljan dränerats. Ventil Kammare 97

8 SPECIFIKATIONER OCH PRODUKTFÖRDELAR För sugkapacitet, fyll på med luft till 6,5-7 bar via Venturi-enheten. Vakuummätare för kontroll sugtryck Uppsamlingsklocka anslutningoch oljedräneringventil Borttagbar överdimensionerad tratt Transparent uppsamlingsklocka med nivåindikator Antisplash-sil Justerbar uppsamlare för att utöka arbetsområdet Borttagbar verktygsbricka 2 m sugslang med anslutning sond Enhet med säkerhets ventil 1 bar och universell ventil 1/4 G Nivåindikator med skala i liter och gallon Borttagbar behållare sond Stabil och enkel hjulmonterad bas Ventil Tankdränering 2 m slang för dränering av tank med hjälp av luft 98

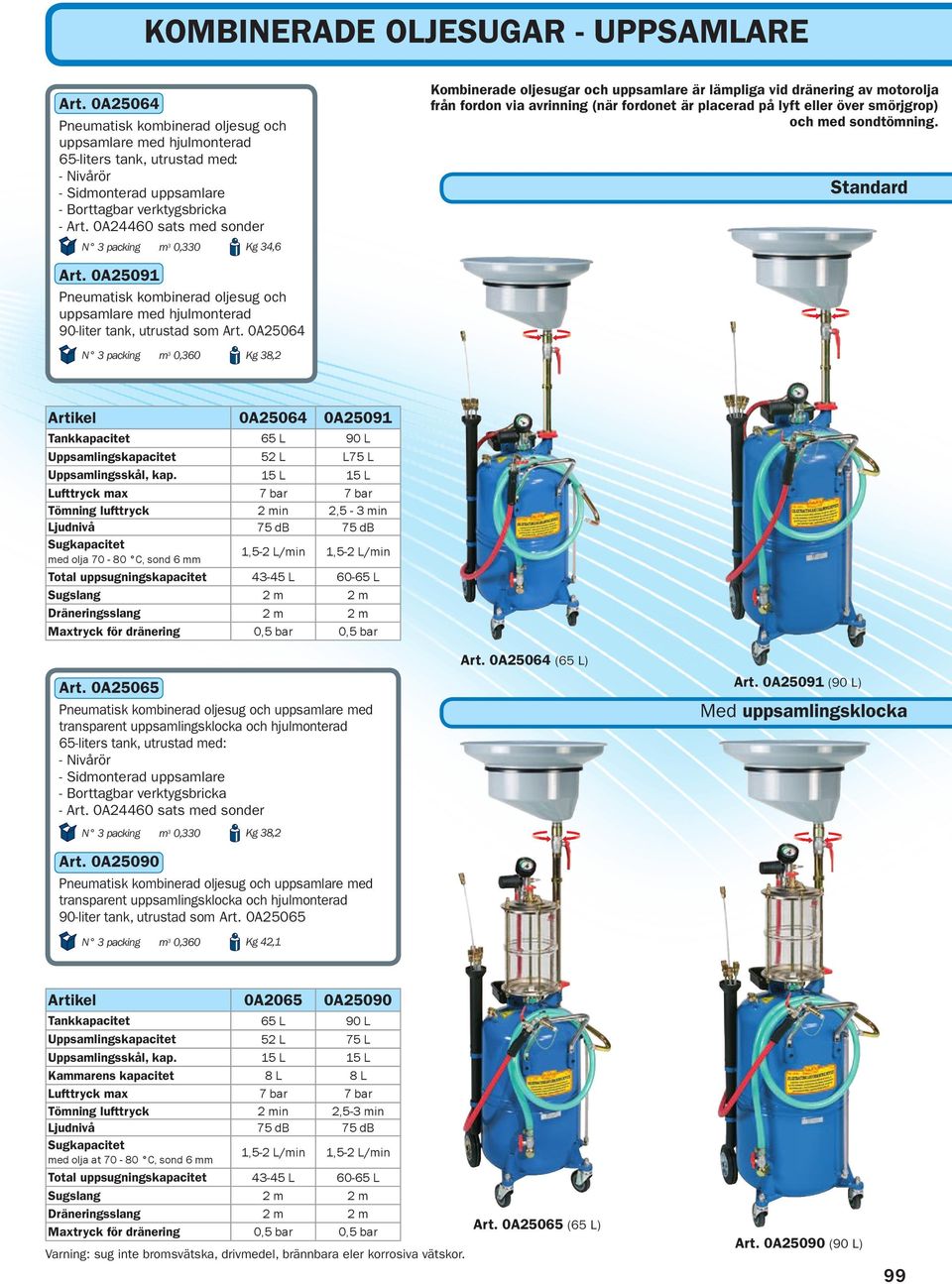

9 KOMBINERADE OLJESUGAR - UPPSAMLARE Art. 0A25064 Pneumatisk kombinerad oljesug och uppsamlare med hjulmonterad 65-liters tank, utrustad med: - Sidmonterad uppsamlare - Art. 0A24460 sats med sonder N 3 packing m 3 0,330 Kg 34,6 Kombinerade oljesugar och uppsamlare är lämpliga vid dränering av motorolja från fordon via avrinning (när fordonet är placerad på lyft eller över smörjgrop) och med sondtömning. Standard Art. 0A25091 Pneumatisk kombinerad oljesug och uppsamlare med hjulmonterad 90-liter tank, utrustad som Art. 0A25064 N 3 packing m 3 0,360 Kg 38,2 Artikel 0A A25091 Tankkapacitet 65 L 90 L Uppsamlingskapacitet 52 L L75 L Uppsamlingsskål, kap. 15 L 15 L Lufttryck max 7 bar 7 bar Tömning lufttryck 2 min 2,5-3 min Ljudnivå 75 db 75 db Sugkapacitet med olja C, sond 6 mm 1,5-2 L/min 1,5-2 L/min Total uppsugningskapacitet L L Sugslang 2 m 2 m Dräneringsslang 2 m 2 m Maxtryck för dränering 0,5 bar 0,5 bar Art. 0A25065 Pneumatisk kombinerad oljesug och uppsamlare med transparent uppsamlingsklocka och hjulmonterad 65-liters tank, utrustad med: - Sidmonterad uppsamlare - Art. 0A24460 sats med sonder N 3 packing m 3 0,330 Kg 38,2 Art. 0A25090 Pneumatisk kombinerad oljesug och uppsamlare med transparent uppsamlingsklocka och hjulmonterad 90-liter tank, utrustad som Art. 0A25065 N 3 packing m 3 0,360 Kg 42,1 Art. 0A25064 (65 L) Art. 0A25091 (90 L) Med uppsamlingsklocka Artikel 0A2065 0A25090 Tankkapacitet 65 L 90 L Uppsamlingskapacitet 52 L 75 L Uppsamlingsskål, kap. 15 L 15 L Kammarens kapacitet 8 L 8 L Lufttryck max 7 bar 7 bar Tömning lufttryck 2 min 2,5-3 min Ljudnivå 75 db 75 db Sugkapacitet med olja at C, sond 6 mm 1,5-2 L/min 1,5-2 L/min Total uppsugningskapacitet L L Sugslang 2 m 2 m Dräneringsslang 2 m 2 m Maxtryck för dränering 0,5 bar 0,5 bar Varning: sug inte bromsvätska, drivmedel, brännbara eler korrosiva vätskor. Art. 0A25065 (65 L) Art. 0A25090 (90 L) 99

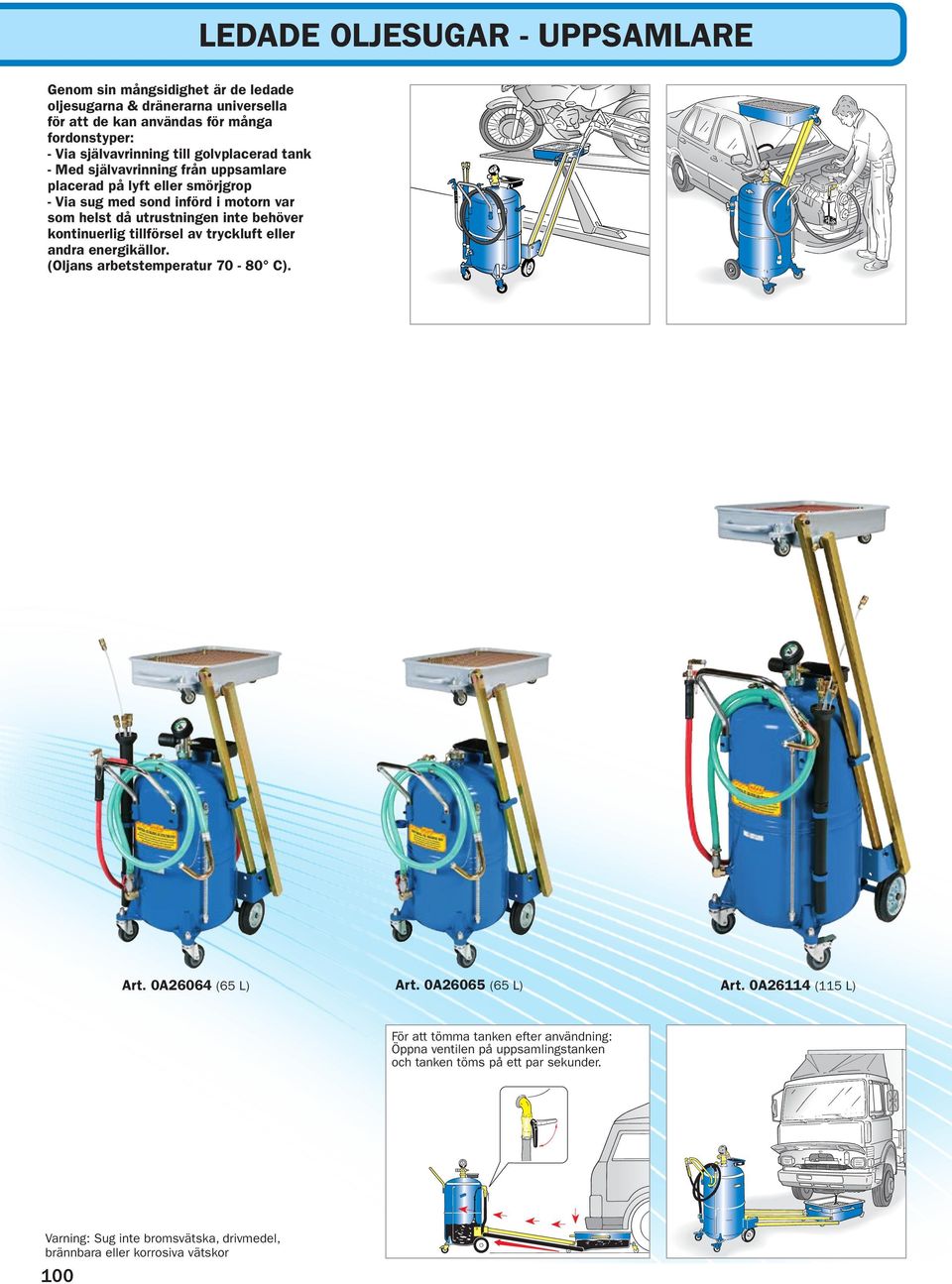

10 LEDADE OLJESUGAR - UPPSAMLARE Genom sin mångsidighet är de ledade oljesugarna & dränerarna universella för att de kan användas för många fordonstyper: - Via självavrinning till golvplacerad tank - Med självavrinning från uppsamlare placerad på lyft eller smörjgrop - Via sug med sond införd i motorn var som helst då utrustningen inte behöver kontinuerlig tillförsel av tryckluft eller andra energikällor. (Oljans arbetstemperatur C). Art. 0A26064 (65 L) Art. 0A26065 (65 L) Art. 0A26114 (115 L) För att tömma tanken efter användning: Öppna ventilen på uppsamlingstanken och tanken töms på ett par sekunder. Varning: Sug inte bromsvätska, drivmedel, brännbara eller korrosiva vätskor 100

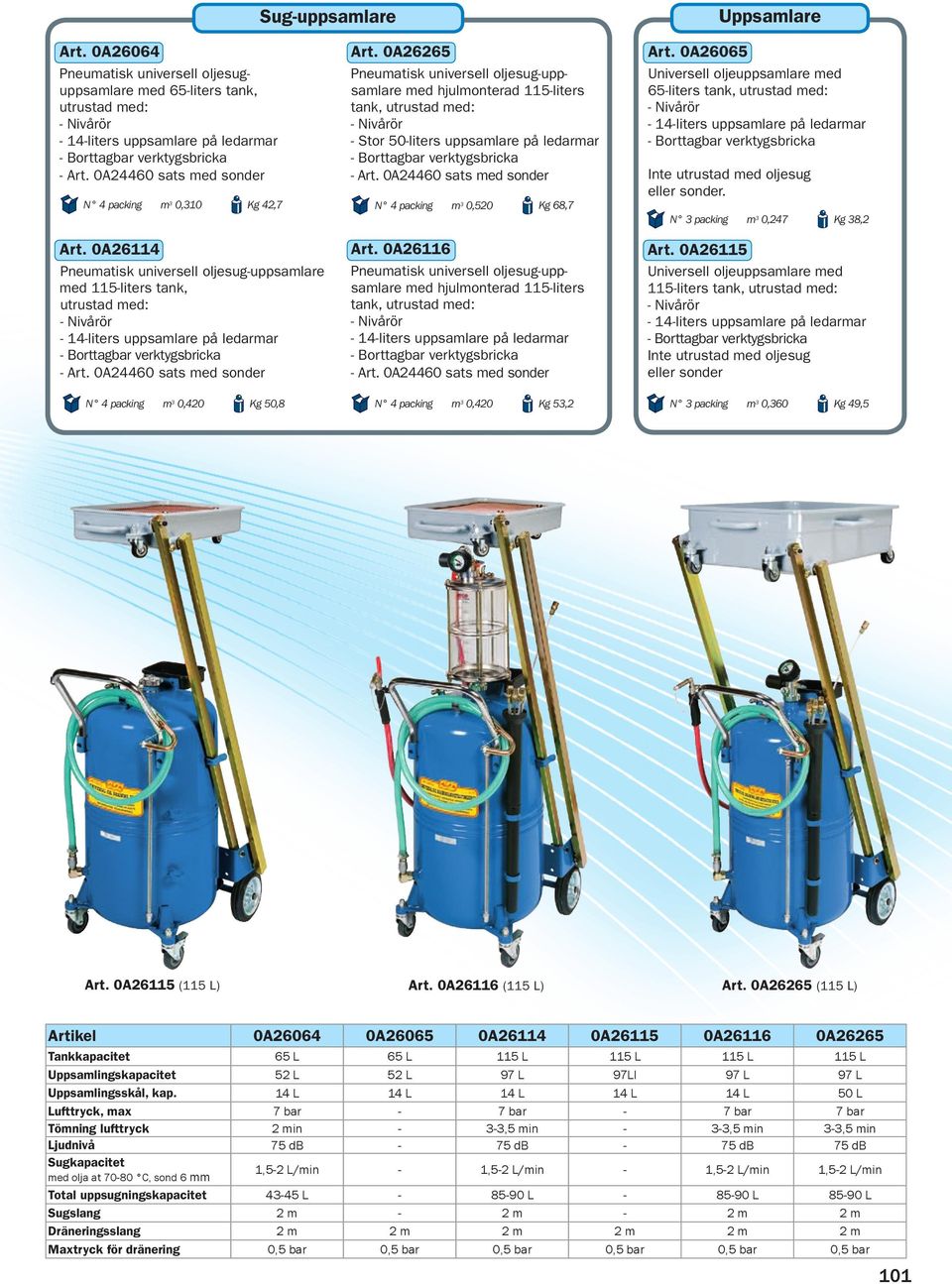

11 Sug-uppsamlare Uppsamlare Art. 0A26064 Pneumatisk universell oljesuguppsamlare med 65-liters tank, utrustad med: - 14-liters uppsamlare på ledarmar - Art. 0A24460 sats med sonder N 4 packing m 3 0,310 Kg 42,7 Art. 0A26114 Pneumatisk universell oljesug-uppsamlare med 115-liters tank, utrustad med: - 14-liters uppsamlare på ledarmar - Art. 0A24460 sats med sonder N 4 packing m 3 0,420 Kg 50,8 Art. 0A26265 Pneumatisk universell oljesug-uppsamlare med hjulmonterad 115-liters tank, utrustad med: - Stor 50-liters uppsamlare på ledarmar - Art. 0A24460 sats med sonder N 4 packing m 3 0,520 Kg 68,7 Art. 0A26116 Pneumatisk universell oljesug-uppsamlare med hjulmonterad 115-liters tank, utrustad med: - 14-liters uppsamlare på ledarmar - Art. 0A24460 sats med sonder N 4 packing m 3 0,420 Kg 53,2 Art. 0A26065 Universell oljeuppsamlare med 65-liters tank, utrustad med: - 14-liters uppsamlare på ledarmar Inte utrustad med oljesug eller sonder. N 3 packing m 3 0,247 Kg 38,2 Art. 0A26115 Universell oljeuppsamlare med 115-liters tank, utrustad med: - 14-liters uppsamlare på ledarmar Inte utrustad med oljesug eller sonder N 3 packing m 3 0,360 Kg 49,5 Art. 0A26115 (115 L) Art. 0A26116 (115 L) Art. 0A26265 (115 L) Artikel 0A A A A A A26265 Tankkapacitet 65 L 65 L 115 L 115 L 115 L 115 L Uppsamlingskapacitet 52 L 52 L 97 L 97Ll 97 L 97 L Uppsamlingsskål, kap. 14 L 14 L 14 L 14 L 14 L 50 L Lufttryck, max 7 bar - 7 bar - 7 bar 7 bar Tömning lufttryck 2 min - 3-3,5 min - 3-3,5 min 3-3,5 min Ljudnivå 75 db - 75 db - 75 db 75 db Sugkapacitet med olja at C, sond 6 mm 1,5-2 L/min - 1,5-2 L/min - 1,5-2 L/min 1,5-2 L/min Total uppsugningskapacitet L L L L Sugslang 2 m - 2 m - 2 m 2 m Dräneringsslang 2 m 2 m 2 m 2 m 2 m 2 m Maxtryck för dränering 0,5 bar 0,5 bar 0,5 bar 0,5 bar 0,5 bar 0,5 bar 101

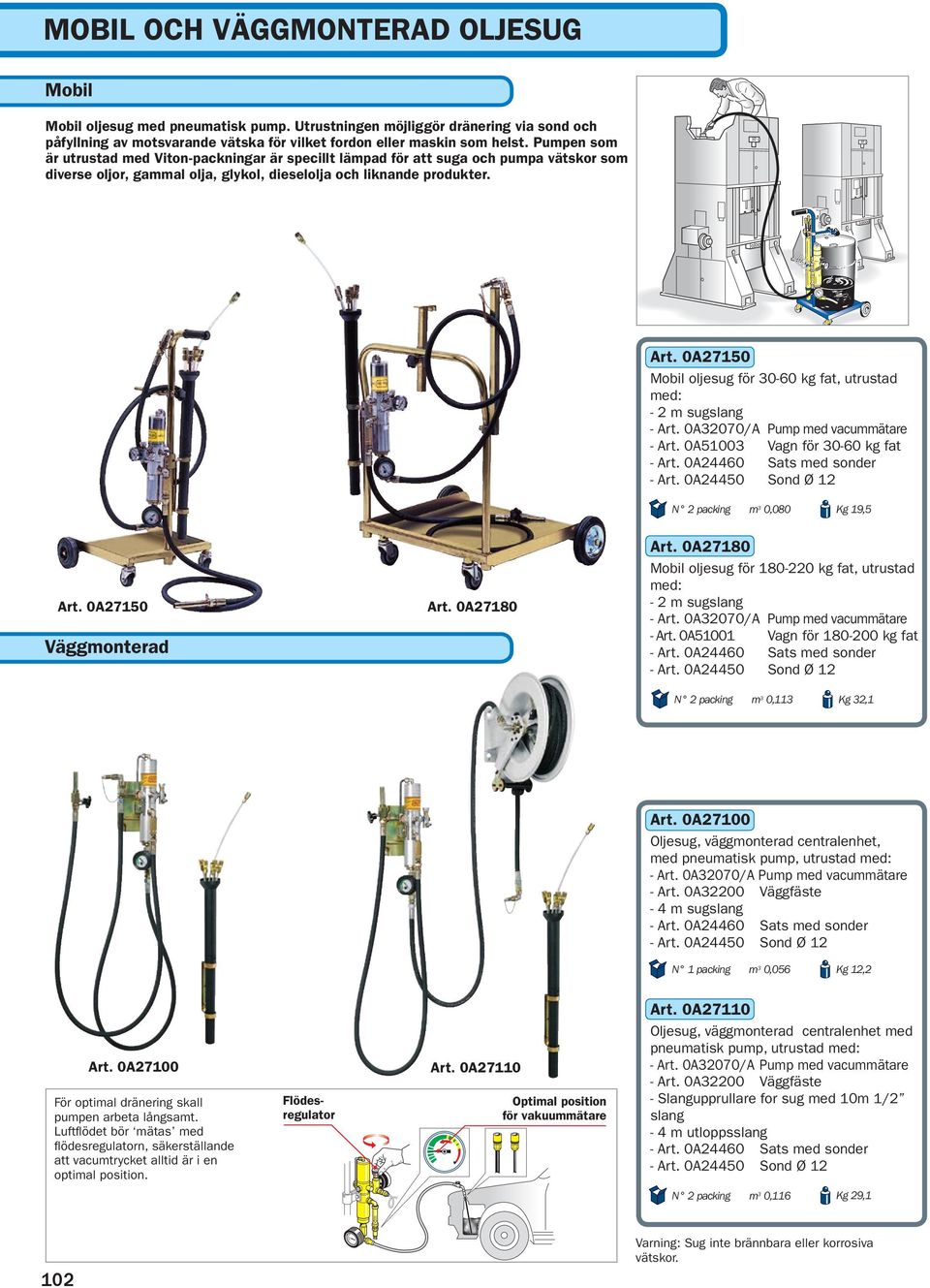

12 MOBIL OCH VÄGGMONTERAD OLJESUG Mobil Mobil oljesug med pneumatisk pump. Utrustningen möjliggör dränering via sond och påfyllning av motsvarande vätska för vilket fordon eller maskin som helst. Pumpen som är utrustad med Viton-packningar är specillt lämpad för att suga och pumpa vätskor som diverse oljor, gammal olja, glykol, dieselolja och liknande produkter. Art. 0A27150 Mobil oljesug för kg fat, utrustad med: - 2 m sugslang - Art. 0A32070/A Pump med vacummätare - Art. 0A51003 Vagn för kg fat - Art. 0A24460 Sats med sonder - Art. 0A24450 Sond Ø 12 N 2 packing m 3 0,080 Kg 19,5 Art. 0A27180 Art. 0A27150 Väggmonterad Art. 0A27180 Mobil oljesug för kg fat, utrustad med: - 2 m sugslang - Art. 0A32070/A Pump med vacummätare - Art. 0A51001 Vagn för kg fat - Art. 0A24460 Sats med sonder - Art. 0A24450 Sond Ø 12 N 2 packing m 3 0,113 Kg 32,1 Art. 0A27100 Oljesug, väggmonterad centralenhet, med pneumatisk pump, utrustad med: - Art. 0A32070/A Pump med vacummätare - Art. 0A32200 Väggfäste - 4 m sugslang - Art. 0A24460 Sats med sonder - Art. 0A24450 Sond Ø 12 N 1 packing m 3 0,056 Kg 12,2 Art. 0A27110 Art. 0A27100 För optimal dränering skall pumpen arbeta långsamt. Luftflödet bör mätas med flödesregulatorn, säkerställande att vacumtrycket alltid är i en optimal position. Flödesregulator Art. 0A27110 Optimal position för vakuummätare Oljesug, väggmonterad centralenhet med pneumatisk pump, utrustad med: - Art. 0A32070/A Pump med vacummätare - Art. 0A32200 Väggfäste - Slangupprullare for sug med 10m 1/2 slang - 4 m utloppsslang - Art. 0A24460 Sats med sonder - Art. 0A24450 Sond Ø 12 N 2 packing m 3 0,116 Kg 29,1 Varning: Sug inte brännbara eller korrosiva vätskor. 102

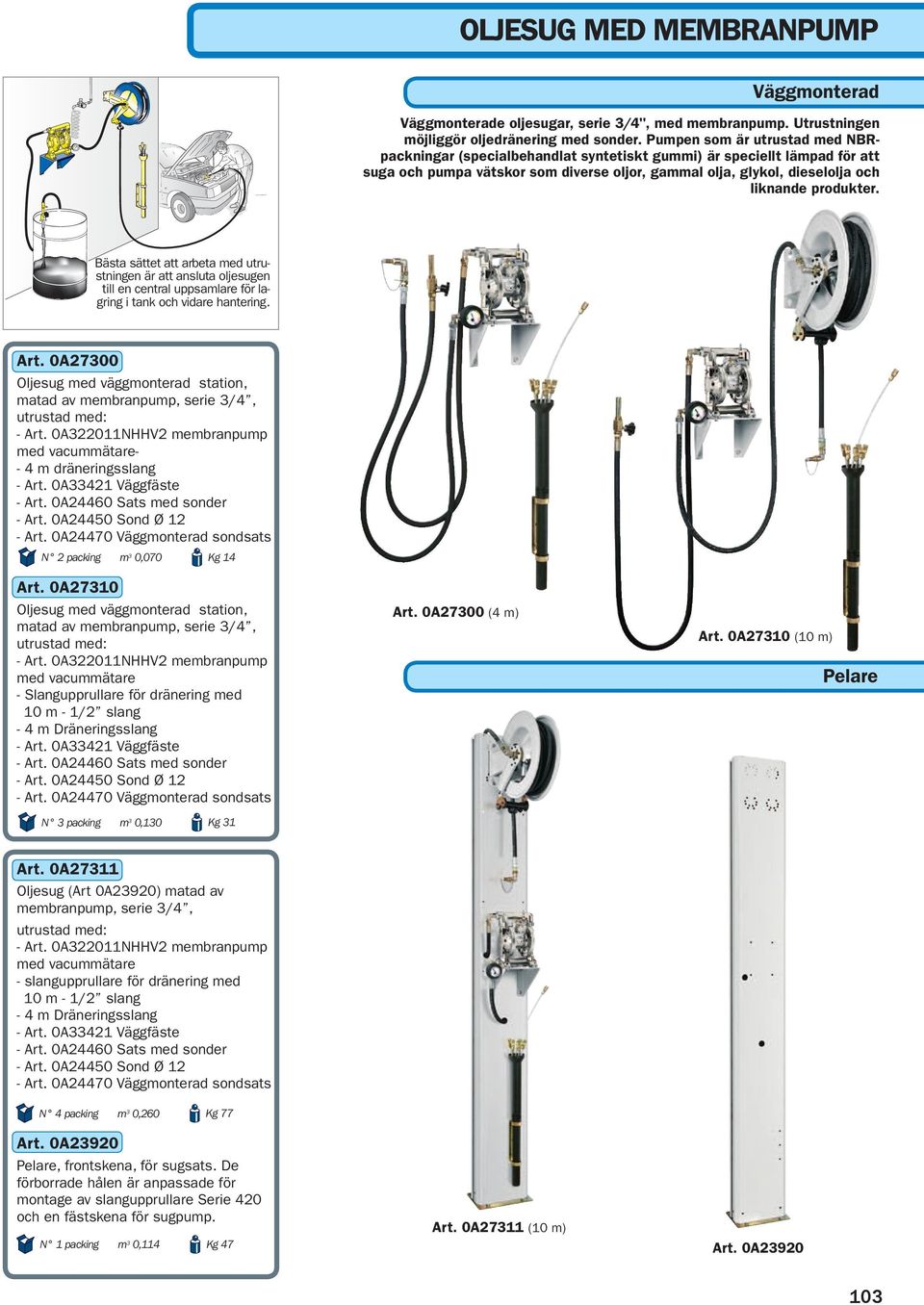

13 OLJESUG MED MEMBRANPUMP Väggmonterad Väggmonterade oljesugar, serie 3/4", med membranpump. Utrustningen möjliggör oljedränering med sonder. Pumpen som är utrustad med NBRpackningar (specialbehandlat syntetiskt gummi) är speciellt lämpad för att suga och pumpa vätskor som diverse oljor, gammal olja, glykol, dieselolja och liknande produkter. Bästa sättet att arbeta med utrustningen är att ansluta oljesugen till en central uppsamlare för lagring i tank och vidare hantering. Art. 0A27300 Oljesug med väggmonterad station, matad av membranpump, serie 3/4, utrustad med: - Art. 0A322011NHHV2 membranpump med vacummätare- - 4 m dräneringsslang - Art. 0A33421 Väggfäste - Art. 0A24460 Sats med sonder - Art. 0A24450 Sond Ø 12 - Art. 0A24470 Väggmonterad sondsats N 2 packing m 3 0,070 Kg 14 Art. 0A27310 Oljesug med väggmonterad station, matad av membranpump, serie 3/4, utrustad med: - Art. 0A322011NHHV2 membranpump med vacummätare - Slangupprullare för dränering med 10 m - 1/2 slang - 4 m Dräneringsslang - Art. 0A33421 Väggfäste - Art. 0A24460 Sats med sonder - Art. 0A24450 Sond Ø 12 - Art. 0A24470 Väggmonterad sondsats N 3 packing m 3 0,130 Kg 31 Art. 0A27300 (4 m) Art. 0A27310 (10 m) Pelare Art. 0A27311 Oljesug (Art 0A23920) matad av membranpump, serie 3/4, utrustad med: - Art. 0A322011NHHV2 membranpump med vacummätare - slangupprullare för dränering med 10 m - 1/2 slang - 4 m Dräneringsslang - Art. 0A33421 Väggfäste - Art. 0A24460 Sats med sonder - Art. 0A24450 Sond Ø 12 - Art. 0A24470 Väggmonterad sondsats N 4 packing m 3 0,260 Kg 77 Art. 0A23920 Pelare, frontskena, för sugsats. De förborrade hålen är anpassade för montage av slangupprullare Serie 420 och en fästskena för sugpump. N 1 packing m 3 0,114 Kg 47 Art. 0A27311 (10 m) Art. 0A

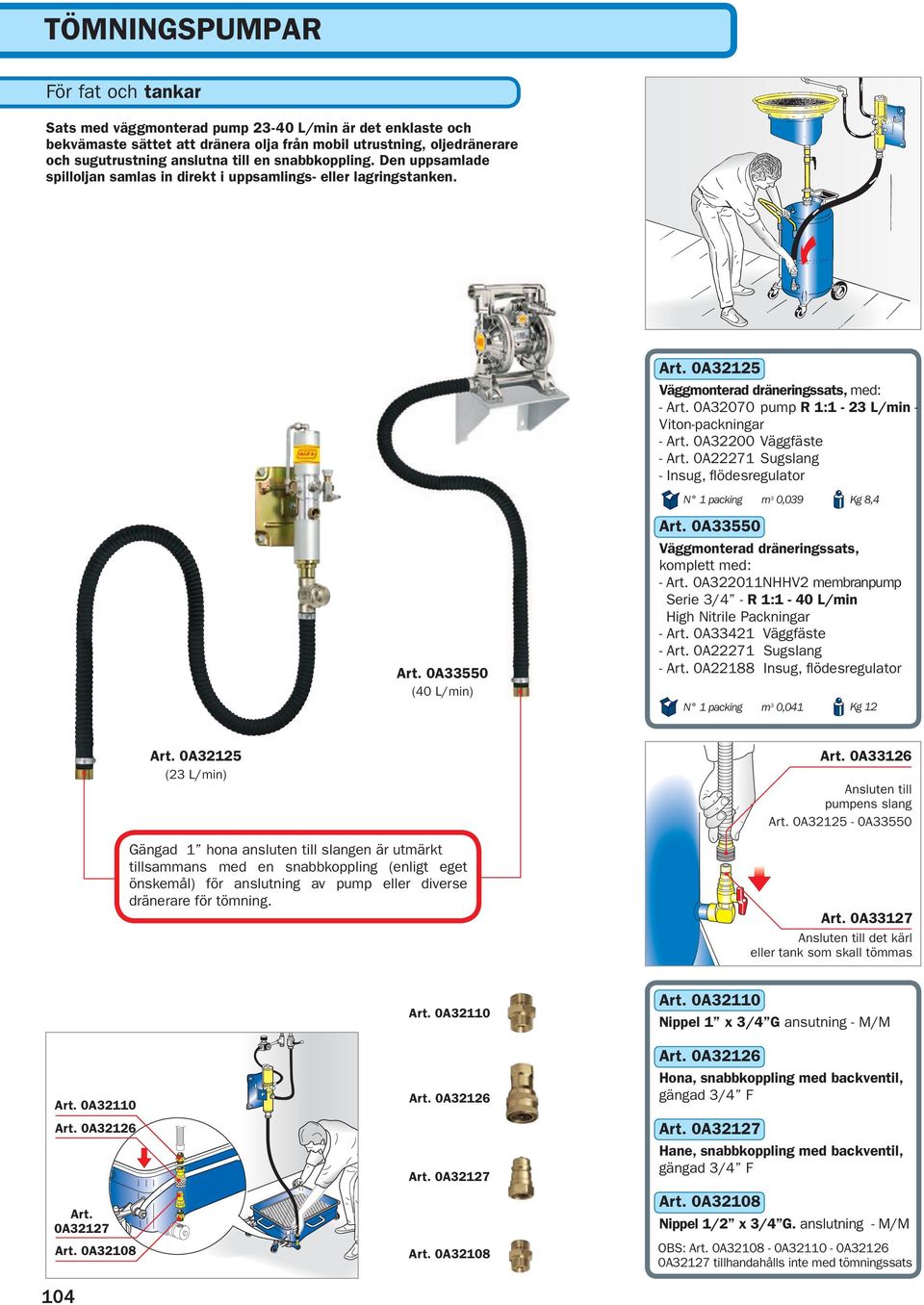

14 TÖMNINGSPUMPAR För fat och tankar Sats med väggmonterad pump L/min är det enklaste och bekvämaste sättet att dränera olja från mobil utrustning, oljedränerare och sugutrustning anslutna till en snabbkoppling. Den uppsamlade spilloljan samlas in direkt i uppsamlings- eller lagringstanken. Art. 0A32125 Väggmonterad dräneringssats, med: - Art. 0A32070 pump R 1:1-23 L/min - Viton-packningar - Art. 0A32200 Väggfäste - Art. 0A22271 Sugslang - Insug, flödesregulator N 1 packing m 3 0,039 Kg 8,4 Art. 0A33550 (40 L/min) Art. 0A33550 Väggmonterad dräneringssats, komplett med: - Art. 0A322011NHHV2 membranpump Serie 3/4 - R 1:1-40 L/min High Nitrile Packningar - Art. 0A33421 Väggfäste - Art. 0A22271 Sugslang - Art. 0A22188 Insug, flödesregulator N 1 packing m 3 0,041 Kg 12 Art. 0A32125 (23 L/min) Gängad 1 hona ansluten till slangen är utmärkt tillsammans med en snabbkoppling (enligt eget önskemål) för anslutning av pump eller diverse dränerare för tömning. Art. 0A33126 Ansluten till pumpens slang Art. 0A A33550 Art. 0A33127 Ansluten till det kärl eller tank som skall tömmas Art. 0A32110 Art. 0A32110 Nippel 1 x 3/4 G ansutning - M/M Art. 0A32110 Art. 0A32126 Art. 0A32127 Art. 0A Art. 0A32126 Art. 0A32127 Art. 0A32108 Art. 0A32126 Hona, snabbkoppling med backventil, gängad 3/4 F Art. 0A32127 Hane, snabbkoppling med backventil, gängad 3/4 F Art. 0A32108 Nippel 1/2 x 3/4 G. anslutning - M/M OBS: Art. 0A A A A32127 tillhandahålls inte med tömningssats

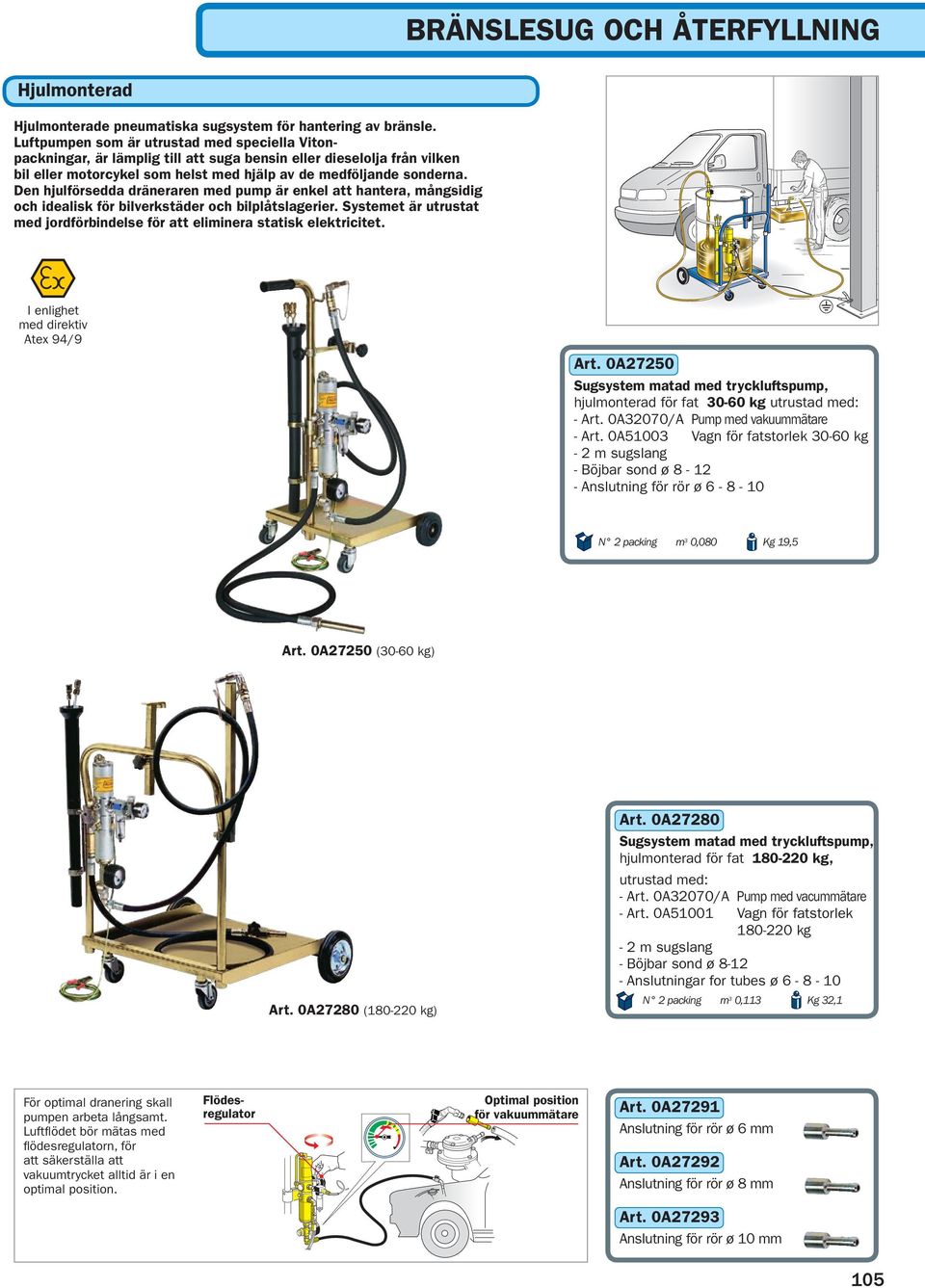

15 BRÄNSLESUG OCH ÅTERFYLLNING Hjulmonterad Hjulmonterade pneumatiska sugsystem för hantering av bränsle. Luftpumpen som är utrustad med speciella Vitonpackningar, är lämplig till att suga bensin eller dieselolja från vilken bil eller motorcykel som helst med hjälp av de medföljande sonderna. Den hjulförsedda dräneraren med pump är enkel att hantera, mångsidig och idealisk för bilverkstäder och bilplåtslagerier. Systemet är utrustat med jordförbindelse för att eliminera statisk elektricitet. I enlighet med direktiv Atex 94/9 Art. 0A27250 Sugsystem matad med tryckluftspump, hjulmonterad för fat kg utrustad med: - Art. 0A32070/A Pump med vakuummätare - Art. 0A51003 Vagn för fatstorlek kg - 2 m sugslang - Böjbar sond ø Anslutning för rör ø N 2 packing m 3 0,080 Kg 19,5 Art. 0A27250 (30-60 kg) Art. 0A27280 ( kg) Art. 0A27280 Sugsystem matad med tryckluftspump, hjulmonterad för fat kg, utrustad med: - Art. 0A32070/A Pump med vacummätare - Art. 0A51001 Vagn för fatstorlek kg - 2 m sugslang - Böjbar sond ø Anslutningar for tubes ø N 2 packing m 3 0,113 Kg 32,1 För optimal dranering skall pumpen arbeta långsamt. Luftflödet bör mätas med flödesregulatorn, för att säkerställa att vakuumtrycket alltid är i en optimal position. Flödesregulator Optimal position för vakuummätare Art. 0A27291 Anslutning för rör ø 6 mm Art. 0A27292 Anslutning för rör ø 8 mm Art. 0A27293 Anslutning för rör ø 10 mm 105

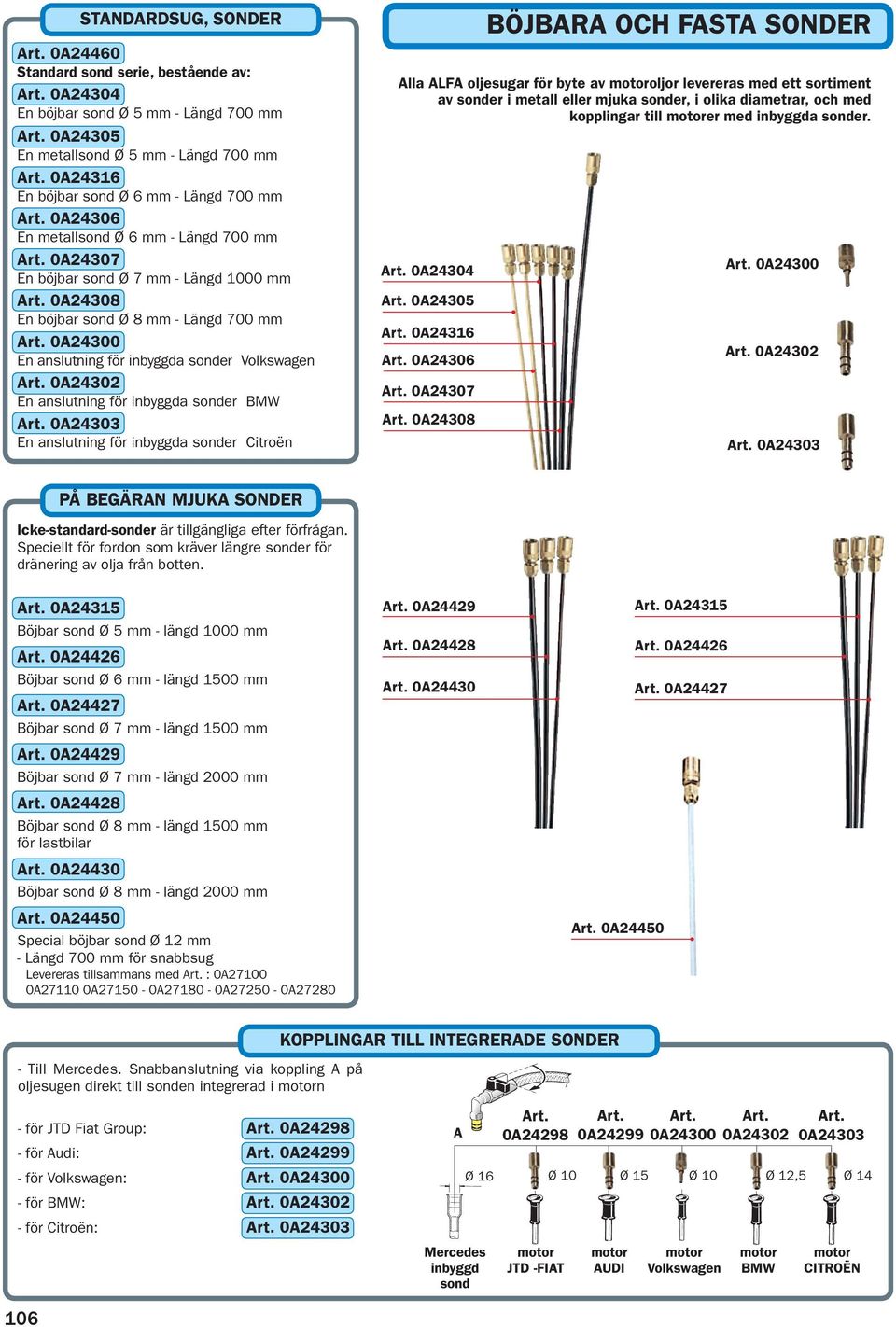

16 STANDARDSUG, SONDER Art. 0A24460 Standard sond serie, bestående av: Art. 0A24304 En böjbar sond Ø 5 mm - Längd 700 mm Art. 0A24305 En metallsond Ø 5 mm - Längd 700 mm Art. 0A24316 En böjbar sond Ø 6 mm - Längd 700 mm Art. 0A24306 En metallsond Ø 6 mm - Längd 700 mm Art. 0A24307 En böjbar sond Ø 7 mm - Längd 1000 mm Art. 0A24308 En böjbar sond Ø 8 mm - Längd 700 mm Art. 0A24300 En anslutning för inbyggda sonder Volkswagen Art. 0A24302 En anslutning för inbyggda sonder BMW Art. 0A24303 En anslutning för inbyggda sonder Citroën BÖJBARA OCH FASTA SONDER Alla ALFA oljesugar för byte av motoroljor levereras med ett sortiment av sonder i metall eller mjuka sonder, i olika diametrar, och med kopplingar till motorer med inbyggda sonder. Art. 0A24304 Art. 0A24305 Art. 0A24316 Art. 0A24306 Art. 0A24307 Art. 0A24308 Art. 0A24300 Art. 0A24302 Art. 0A24303 PÅ BEGÄRAN MJUKA SONDER Icke-standard-sonder är tillgängliga efter förfrågan. Speciellt för fordon som kräver längre sonder för dränering av olja från botten. Art. 0A24315 Böjbar sond Ø 5 mm - längd 1000 mm Art. 0A24426 Böjbar sond Ø 6 mm - längd 1500 mm Art. 0A24427 Böjbar sond Ø 7 mm - längd 1500 mm Art. 0A24429 Böjbar sond Ø 7 mm - längd 2000 mm Art. 0A24428 Böjbar sond Ø 8 mm - längd 1500 mm för lastbilar Art. 0A24430 Böjbar sond Ø 8 mm - längd 2000 mm Art. 0A24450 Special böjbar sond Ø 12 mm - Längd 700 mm för snabbsug Levereras tillsammans med Art. : 0A A A A A A27280 Art. 0A24429 Art. 0A24428 Art. 0A24430 Art. 0A24315 Art. 0A24426 Art. 0A24427 Art. 0A Till Mercedes. Snabbanslutning via koppling A på oljesugen direkt till sonden integrerad i motorn KOPPLINGAR TILL INTEGRERADE SONDER - för JTD Fiat Group: Art. 0A för Audi: Art. 0A för Volkswagen: Art. 0A för BMW: Art. 0A för Citroën: Art. 0A24303 A Mercedes inbyggd sond Art. 0A24298 motor JTD -FIAT Art. 0A24299 motor AUDI Art. 0A24300 motor Volkswagen Art. 0A24302 motor BMW Art. 0A24303 Ø 16 Ø 10 Ø 15 Ø 10 Ø 12,5 Ø 14 motor CITROËN 106

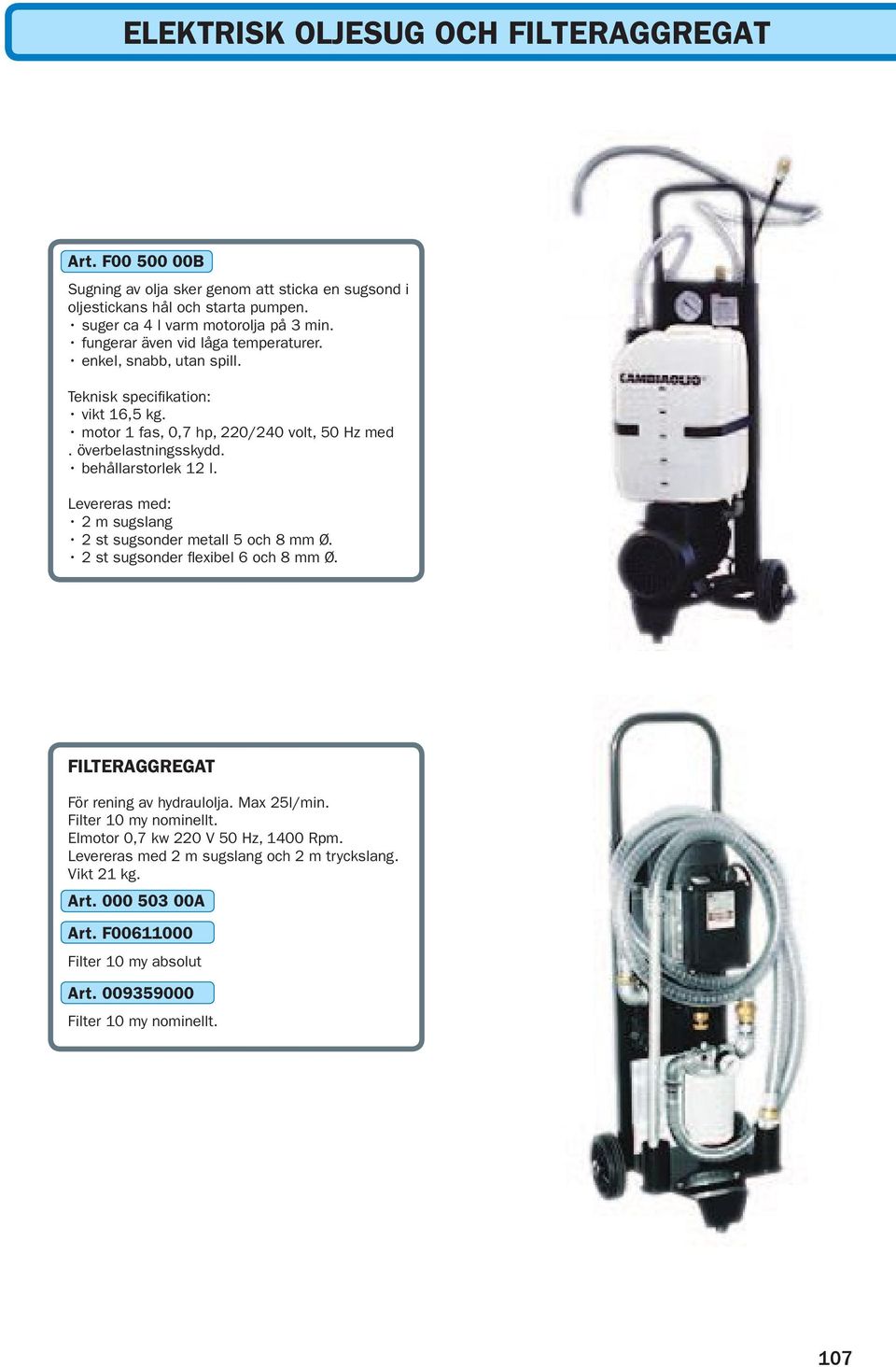

17 ELEKTRISK OLJESUG OCH FILTERAGGREGAT Art. F B Sugning av olja sker genom att sticka en sugsond i oljestickans hål och starta pumpen. suger ca 4 l varm motorolja på 3 min. fungerar även vid låga temperaturer. enkel, snabb, utan spill. Teknisk specifikation: vikt 16,5 kg. motor 1 fas, 0,7 hp, 220/240 volt, 50 Hz med. överbelastningsskydd. behållarstorlek 12 l. Levereras med: 2 m sugslang 2 st sugsonder metall 5 och 8 mm Ø. 2 st sugsonder flexibel 6 och 8 mm Ø. FILTERAGGREGAT För rening av hydraulolja. Max 25l/min. Filter 10 my nominellt. Elmotor 0,7 kw 220 V 50 Hz, 1400 Rpm. Levereras med 2 m sugslang och 2 m tryckslang. Vikt 21 kg. Art A Art. F Filter 10 my absolut Art Filter 10 my nominellt. 107

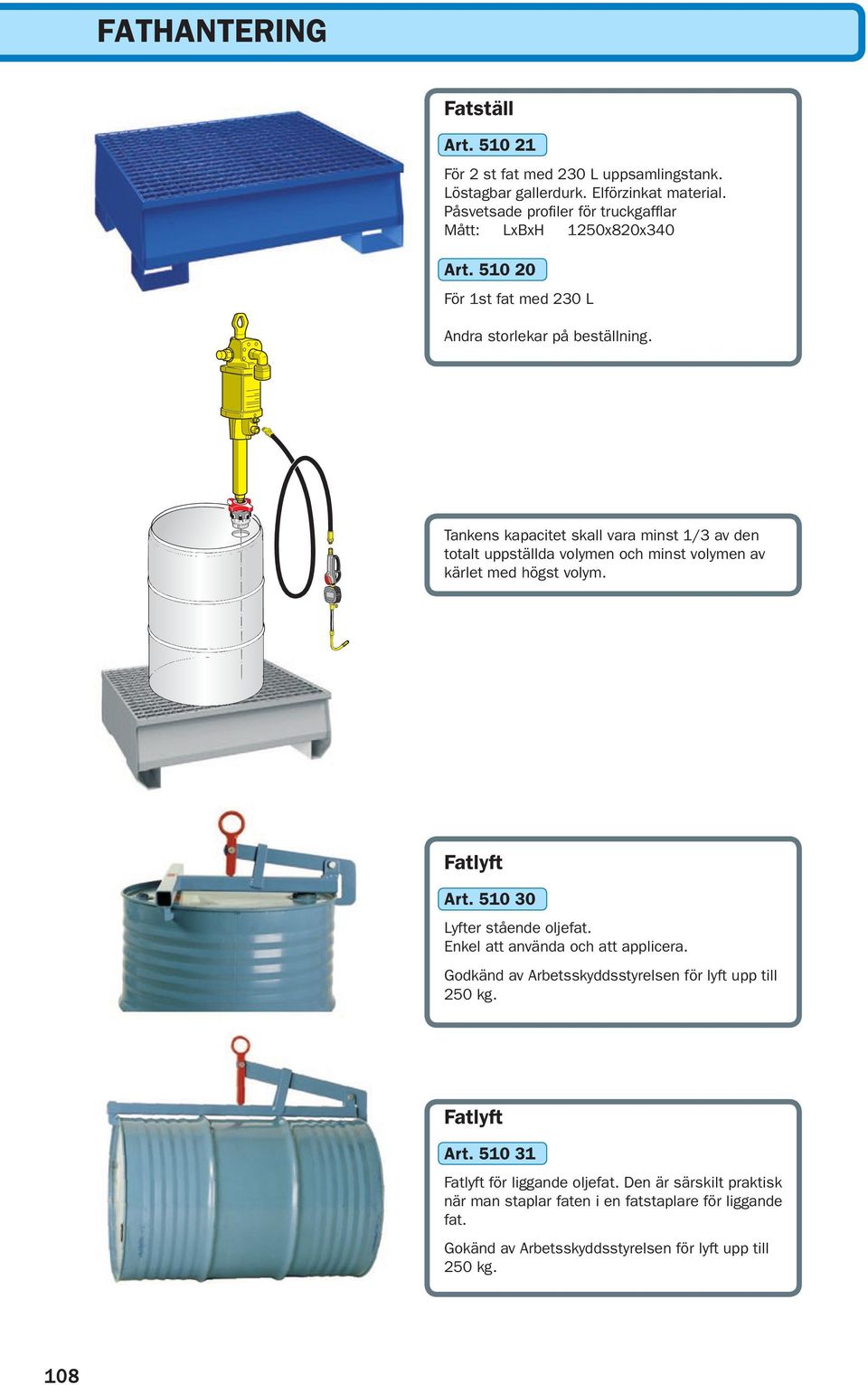

18 FATHANTERING Fatställ Art För 2 st fat med 230 L uppsamlingstank. Löstagbar gallerdurk. Elförzinkat material. Påsvetsade profiler för truckgafflar Mått: LxBxH 1250x820x340 Art För 1st fat med 230 L Andra storlekar på beställning. Tankens kapacitet skall vara minst 1/3 av den totalt uppställda volymen och minst volymen av kärlet med högst volym. Fatlyft Art Lyfter stående oljefat. Enkel att använda och att applicera. Godkänd av Arbetsskyddsstyrelsen för lyft upp till 250 kg. Fatlyft Art Fatlyft för liggande oljefat. Den är särskilt praktisk när man staplar faten i en fatstaplare för liggande fat. Gokänd av Arbetsskyddsstyrelsen för lyft upp till 250 kg. 108

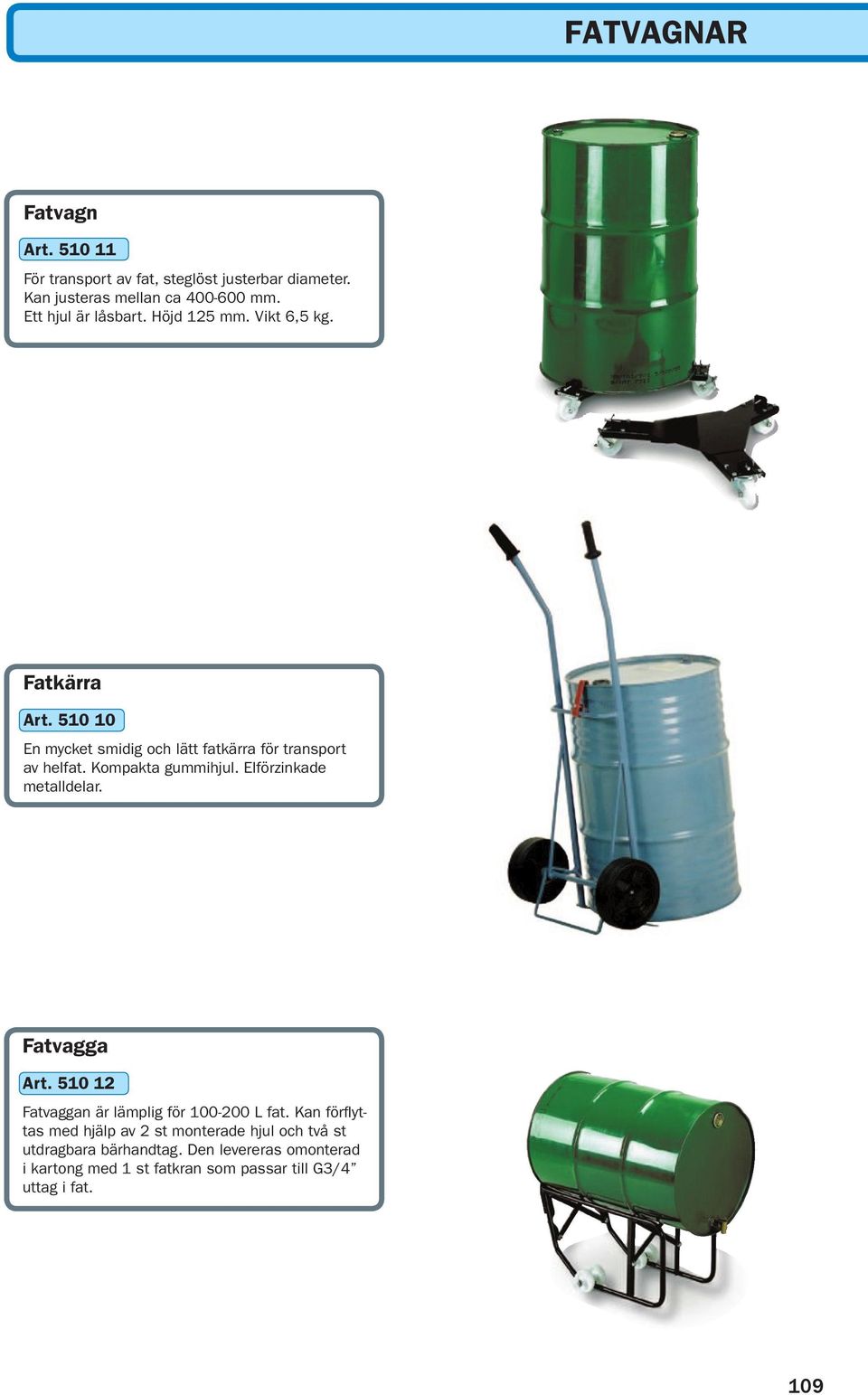

19 FATVAGNAR Fatvagn Art För transport av fat, steglöst justerbar diameter. Kan justeras mellan ca mm. Ett hjul är låsbart. Höjd 125 mm. Vikt 6,5 kg. Fatkärra Art En mycket smidig och lätt fatkärra för transport av helfat. Kompakta gummihjul. Elförzinkade metalldelar. Fatvagga Art Fatvaggan är lämplig för L fat. Kan förflyttas med hjälp av 2 st monterade hjul och två st utdragbara bärhandtag. Den levereras omonterad i kartong med 1 st fatkran som passar till G3/4 uttag i fat. 109

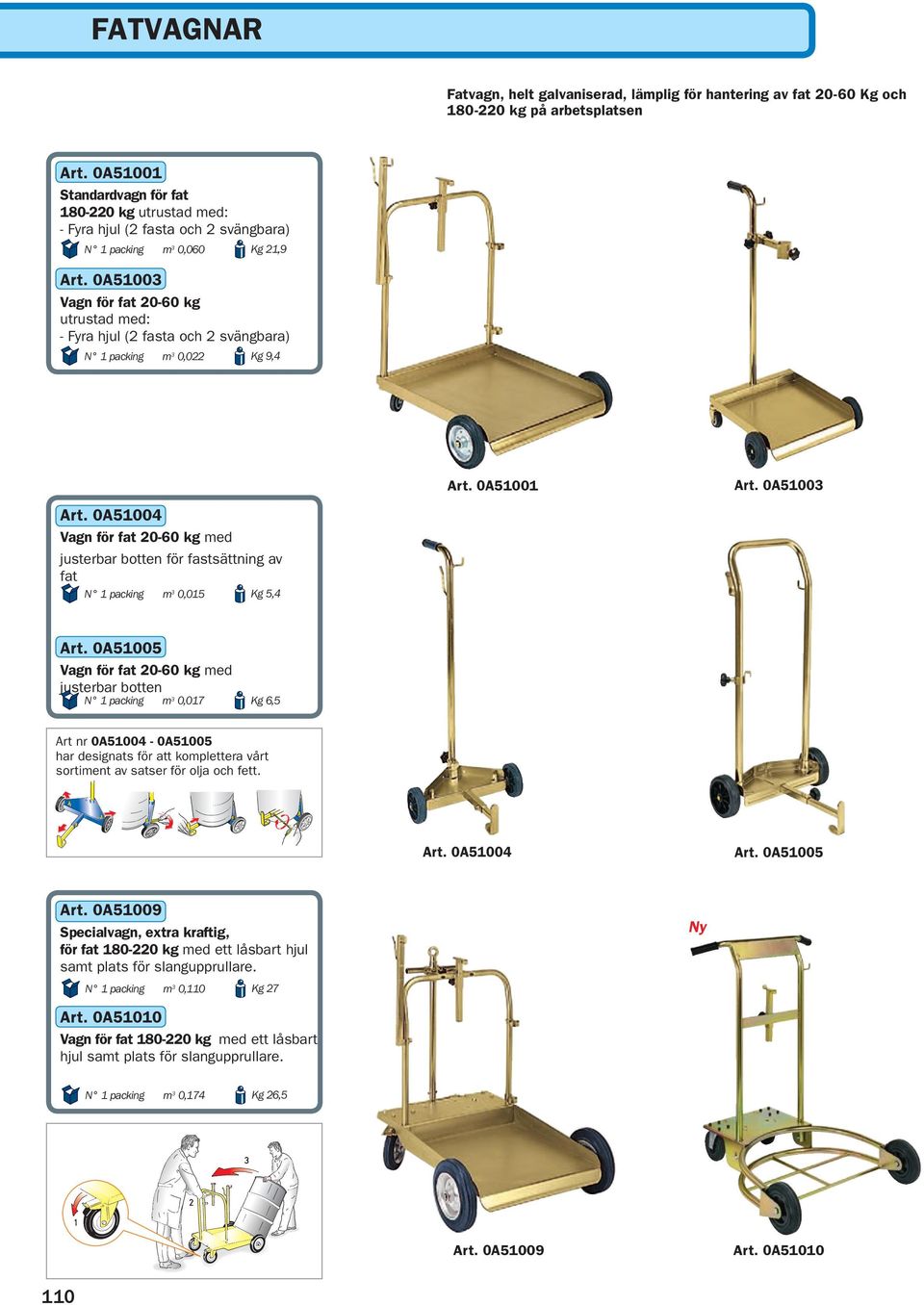

20 FATVAGNAR Fatvagn, helt galvaniserad, lämplig för hantering av fat Kg och kg på arbetsplatsen Art. 0A51001 Standardvagn för fat kg utrustad med: - Fyra hjul (2 fasta och 2 svängbara) N 1 packing m 3 0,060 Kg 21,9 Art. 0A51003 Vagn för fat kg utrustad med: - Fyra hjul (2 fasta och 2 svängbara) N 1 packing m 3 0,022 Kg 9,4 Art. 0A51004 Vagn för fat kg med justerbar botten för fastsättning av fat N 1 packing m 3 0,015 Kg 5,4 Art. 0A51001 Art. 0A51003 Art. 0A51005 Vagn för fat kg med justerbar botten N 1 packing m 3 0,017 Kg 6,5 Art nr 0A A51005 har designats för att komplettera vårt sortiment av satser för olja och fett. Art. 0A51004 Art. 0A51005 Art. 0A51009 Specialvagn, extra kraftig, för fat kg med ett låsbart hjul samt plats för slangupprullare. N 1 packing m 3 0,110 Kg 27 Ny Art. 0A51010 Vagn för fat kg med ett låsbart hjul samt plats för slangupprullare. N 1 packing m 3 0,174 Kg 26,5 Art. 0A51009 Art. 0A

21 FATHANTERING Fatvagn med invallning Art. 0A51009-INVALL Fatvagn för 200L fat med 220L invallning, ett låsbart hjul, plats för slangupprullare. Fatöppnare Art Verktyget fungerar som en konsevöppnare. Skäret är gnistersäkert, öppningen får en jämn kant. Klarar plåtttjocklek upp till 1,5mm Fatnyckel Art Fatöppnare för 2 och 3/4 plugg. 111

22 FATKRANAR Fatkran Art Antidroppkran av gjutjärn med tätning av mässing. Anslutning G2 Fatkran Art Av metall. Anslutning 6 3/4 Fatkran Art Av polyten. Anslutning G 3/4 Art Anslutning G 2 Fatkran Art. OA Kran för stänkfri tappning. Fjäderbelastad. Lämplig för olja, glykol, spolarvätska. Anslutning G1/2 Adapter Art För anslutning till 3/4 Adapter Art För anslutning till 2 112

23 OLJEMÅTT, TRATTAR OCH OLJEKANNOR Kannor Art. F A Art. F Art. F L 2 L 5 L med lock och flexibel pip Trattar Art. F A Ø 180 Art. F A Ø 220 med lock och flexibel pip Oljekanna Art med dubbel pump fungerar oavsett läge. Behållaren i lättmetall. Pump och utloppsrör i mässing. En stabil proffskanna. Volym 300 cc Oljekanna Art lika som ovan men fungerar ej upp och ner. Oljekanna Art Volym 250cc 113
