SPILLVAC modell Basic

Transkript

1 modell Basic Ersätter eller som ett komplement till absorbenter Standard: 20BW200 ATEX: 20ATEXBW200 Det enkla sättet! fyller ett 200 liters fat på några minuter. monteras i lockets 2 och 3/4 hål på ett standardfat. Fatet blir emballaget för lagring och transport. Basic Gör en kraftfull industrisug av ett standard fat. Basic suger upp spillet direkt i ett standardfat som blir emballaget för lagring och transport för återvinning eller destruktion. Basic levereras komplett med snabbkoppling, sugslang, 3 delad suglans, hand och golvmunstycke. (Fat medföljer ej). Fördelar Tryckluftsdriven. Inga roterande delar. Underhållsfri. Inga motorer som bränner. Inga filter som sätter igen. Överfyllnads flottör. Pålitlig och säker. Okänslig för yttre miljö. Enklare blir det inte Telefon Telefax Sida 4 info@qh-system.se

2 Applikationer Suger upp spill och slam, tömmer maskinsumpar, behållare mm. Oljeavfall Färg - Limavfall Övrigt Olja Kylvätskor Vatten - Slam Emulsioner Vattenbaserad färg Limvatten Bläck Tryckfärg Tvättvätskor Skurvatten Glykol Diesel För olje och vattenbaserade spill, ph 6-9 och partiklar upp till 20 mm. Flampunkt över +55 o C (klass 3). Tekniska data Fatgördel rekommenderas Tryck bar Luftförbrukning Liter/min Förpackning/vikt Vakuum mm VP Tryckluftsledning mm 13 Beroende på avstånd till huvudledning. LxBxH i mm 580x390x210 Ljudnivå db (A) 79 vid 7 bar Max temperatur o C 60 5,8 kg Tillbehör V-vagn Gör det enkelt att förflytta utrustningen. Vagnens bottenplatta har samma höjd som en standardpall och en V-formad front som gör att stora delar av fatet finns på pallen innan det lämnar vagnen. Standard: V ATEX: VA Fatgördel Förhindrar att fatet drar ihop sig om något fastnar i slangen eller om fatet är i dålig kondition. Förlängningsslang Längd 3 meter 38 mm med skarvstycke Standard: ATEX: 22043A Silkorg I rostfritt stål gör det möjligt att separera spånor och fasta föroreningar ur vätskan som sedan kan återanvändas eller skickas för energiutvinning. Nätmaska 0,27 mm, volym 22 liter. Kräver ringlåsfat med avtagbart lock. Enkel Snabb Ekonomisk Underhållsfri Års garanti ATEX tillgänglig för alla modeller Telefon Telefax Sida 5 info@qh-system.se

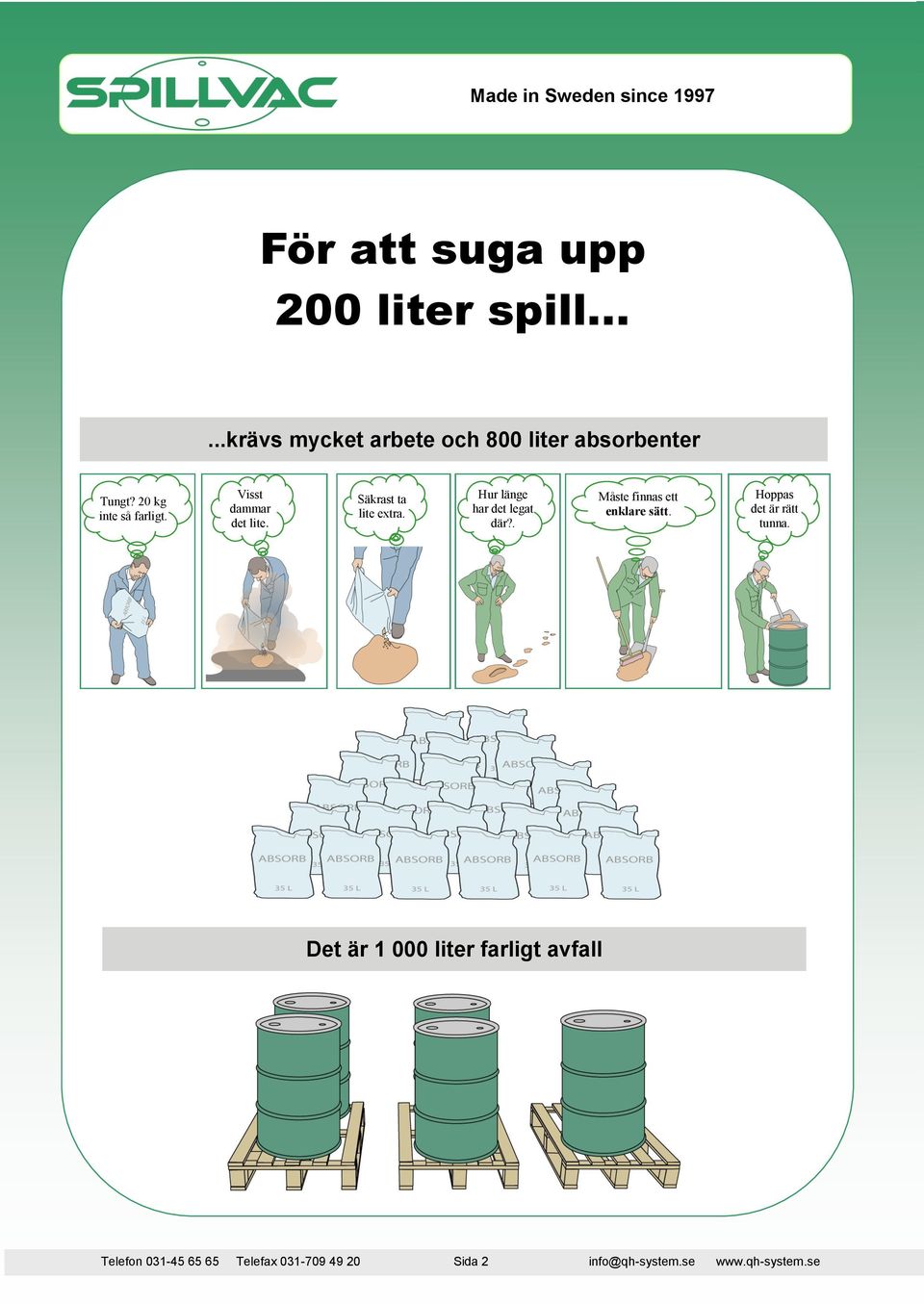

3 För att suga upp 200 liter spill......krävs mycket arbete och 800 liter absorbenter Tungt? 20 kg inte så farligt. Visst dammar det lite. Säkrast ta lite extra. Hur länge har det legat där?. Måste finnas ett enklare sätt. Hoppas det är rätt tunna. Det är liter farligt avfall Telefon Telefax Sida 2 info@qh-system.se

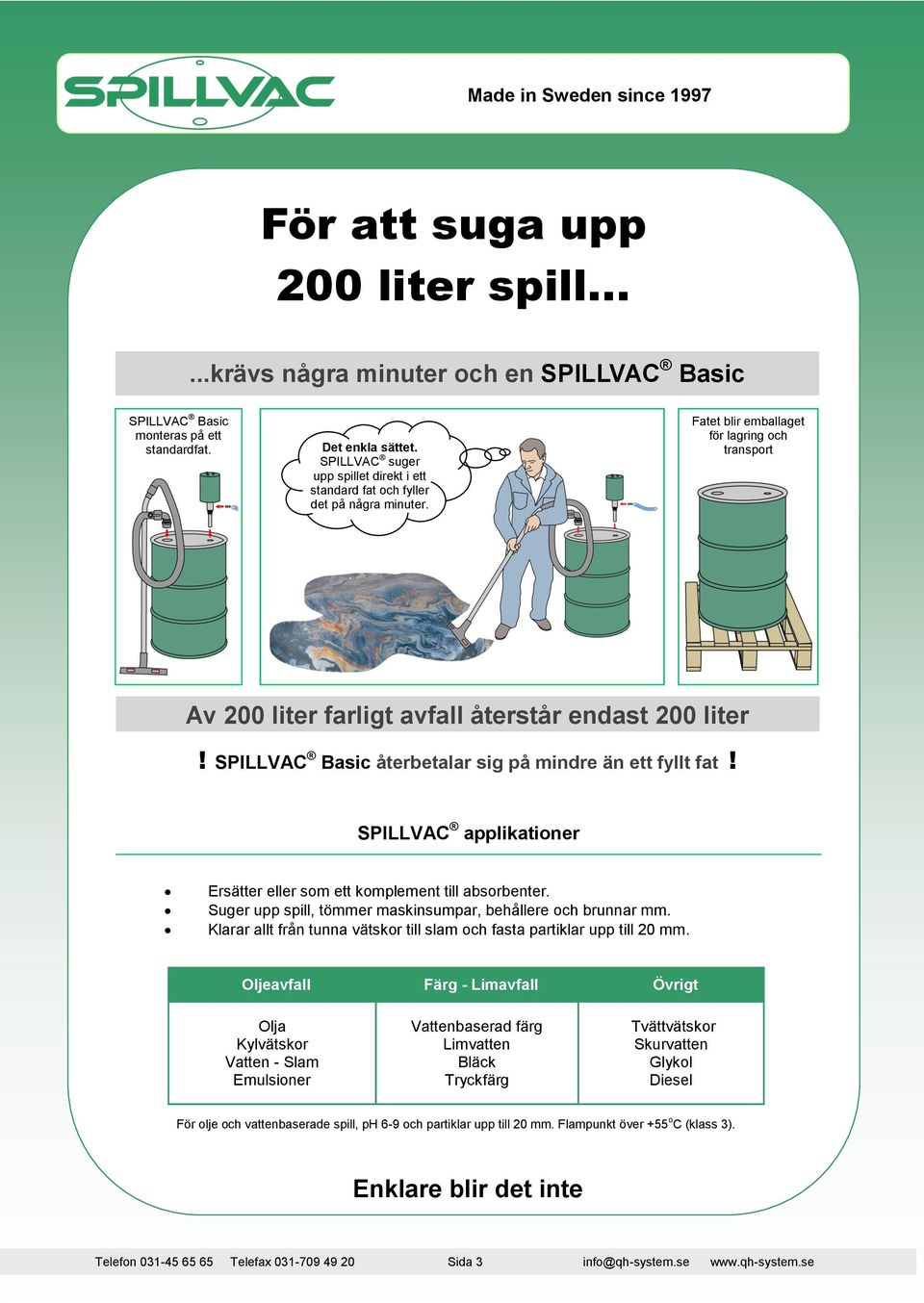

4 För att suga upp 200 liter spill......krävs några minuter och en Basic Basic monteras på ett standardfat. Det enkla sättet. suger upp spillet direkt i ett standard fat och fyller det på några minuter. Fatet blir emballaget för lagring och transport Av 200 liter farligt avfall återstår endast 200 liter! Basic återbetalar sig på mindre än ett fyllt fat! applikationer Ersätter eller som ett komplement till absorbenter. Suger upp spill, tömmer maskinsumpar, behållere och brunnar mm. Klarar allt från tunna vätskor till slam och fasta partiklar upp till 20 mm. Oljeavfall Färg - Limavfall Övrigt Olja Kylvätskor Vatten - Slam Emulsioner Vattenbaserad färg Limvatten Bläck Tryckfärg Tvättvätskor Skurvatten Glykol Diesel För olje och vattenbaserade spill, ph 6-9 och partiklar upp till 20 mm. Flampunkt över +55 o C (klass 3). Enklare blir det inte Telefon Telefax Sida 3 info@qh-system.se

5 Reserdelar Beskrivning Artikelnummer sidor 4-10 ATEX SumpEvac Golvmunstycke Oil standard, plast Golvmunstycke Oil Pro, plast N Golvmunstycke Oil Pro Antistatisk A Handmunstyke 38 mm, plast Handmunstycke 32 mm, plast X Sugrör, skarvdel 32 mm, plast X Sugrör, del med ändstycke 32 mm Plast X Sugrör rakt 38 mm kromat stål Sugrör böj 38 mm kromat stål Slang 2 meter x 38 mm EVA Slang 2 meter x 38 mm EVA Antistatisk A X X X Kamlock hona med slanghals 38 mm Kamlock 90o hane R 1 1/ Adapter Kamlock R 1 1/2 x X = Passar - = Passar ej Telefon Telefax Sida 14 info@qh-system.se

6 Reservdelar Beskrivning Artikelnummer sidor 4-10 ATEX SumpEvac Insats ljudabsorb inklusive lim 210UAR20L Skyddshuv inklusive ljudabsorb Överfyllnads flottör komplett X X X Samtliga delar på sugsidan st st st st st st st st Troubleshooting Dåligt eller inget vakuum alls. 1. Kontrollera att tillräcklig mängd tryckluft når utrustningen (Information om rekommenderad lednings dimension finns på produktetiketten). 2. Kontrollera om koppling, slang, sugrör eller munstycke är blockerat. 3. Kontrollera att föroreningar från tryckluftsledningen har satt igen venturi insatsen (använd alltid filtrerad oljefri tryckluft). Vätska kommer ut vid ljudhuven. 1. Kontrollera om utrustningen har startats med full behållare. 2. Kontrollera att flottören går fritt i flottör röret. Överfyllnadsflottören skall rengöras efter varje användning. Fatet imploderar. 1. Kontrollera om koppling, slang, sugrör eller munstycke är blockerat. 2. Om fatet mist sin cylindriska form, är skadat eller om plåten är väldigt tunn använd fatgördel (modell Basic and SumpEvac). Telefon Telefax Sida 15 info@qh-system.se

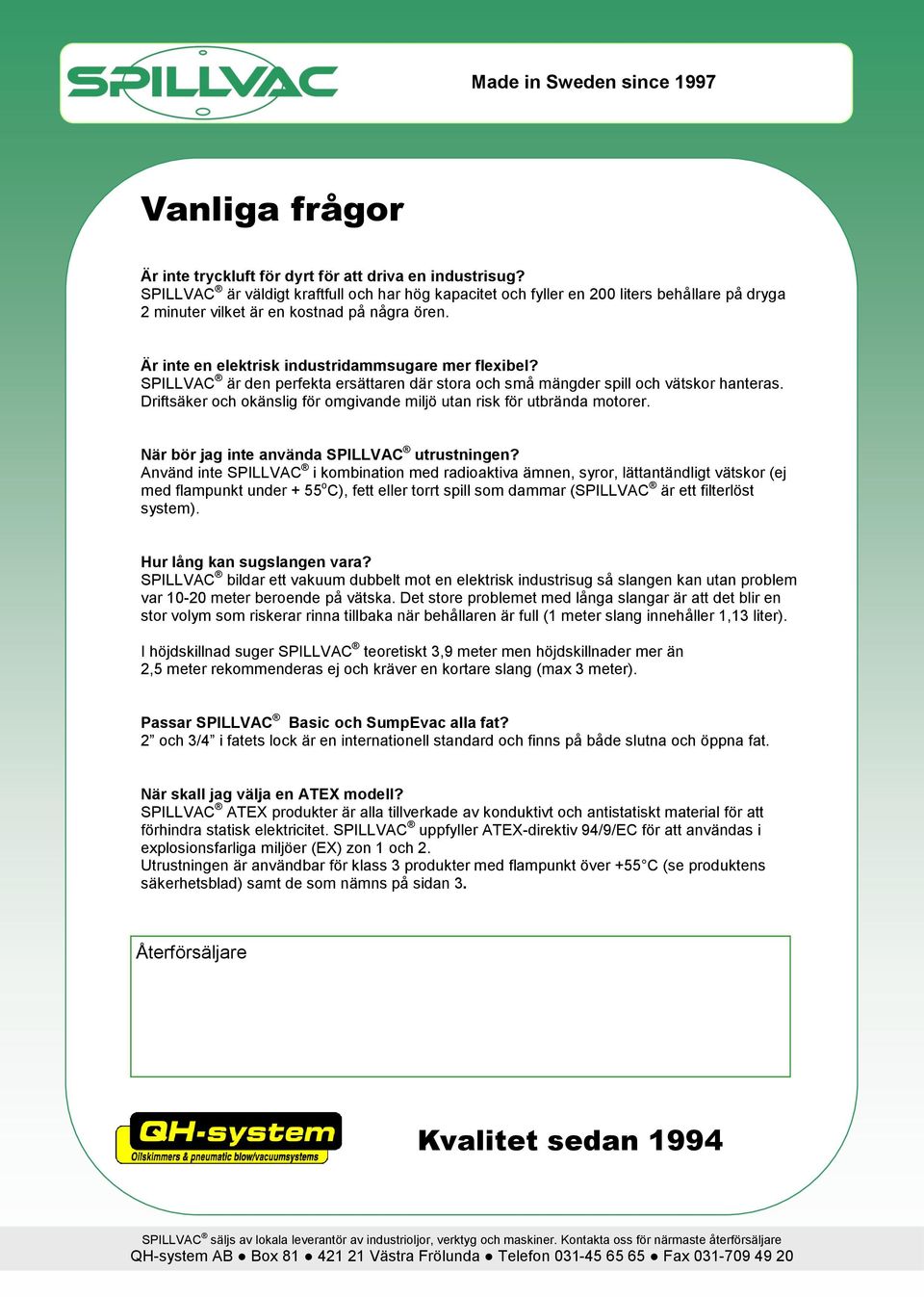

7 Vanliga frågor Är inte tryckluft för dyrt för att driva en industrisug? är väldigt kraftfull och har hög kapacitet och fyller en 200 liters behållare på dryga 2 minuter vilket är en kostnad på några ören. Är inte en elektrisk industridammsugare mer flexibel? är den perfekta ersättaren där stora och små mängder spill och vätskor hanteras. Driftsäker och okänslig för omgivande miljö utan risk för utbrända motorer. När bör jag inte använda utrustningen? Använd inte i kombination med radioaktiva ämnen, syror, lättantändligt vätskor (ej med flampunkt under + 55 o C), fett eller torrt spill som dammar ( är ett filterlöst system). Hur lång kan sugslangen vara? bildar ett vakuum dubbelt mot en elektrisk industrisug så slangen kan utan problem var meter beroende på vätska. Det store problemet med långa slangar är att det blir en stor volym som riskerar rinna tillbaka när behållaren är full (1 meter slang innehåller 1,13 liter). I höjdskillnad suger teoretiskt 3,9 meter men höjdskillnader mer än 2,5 meter rekommenderas ej och kräver en kortare slang (max 3 meter). Passar Basic och SumpEvac alla fat? 2 och 3/4 i fatets lock är en internationell standard och finns på både slutna och öppna fat. När skall jag välja en ATEX modell? ATEX produkter är alla tillverkade av konduktivt och antistatiskt material för att förhindra statisk elektricitet. uppfyller ATEX-direktiv 94/9/EC för att användas i explosionsfarliga miljöer (EX) zon 1 och 2. Utrustningen är användbar för klass 3 produkter med flampunkt över +55 C (se produktens säkerhetsblad) samt de som nämns på sidan 3. Återförsäljare Kvalitet sedan 1994 säljs av lokala leverantör av industrioljor, verktyg och maskiner. Kontakta oss för närmaste återförsäljare QH-system AB Box Västra Frölunda Telefon Fax
