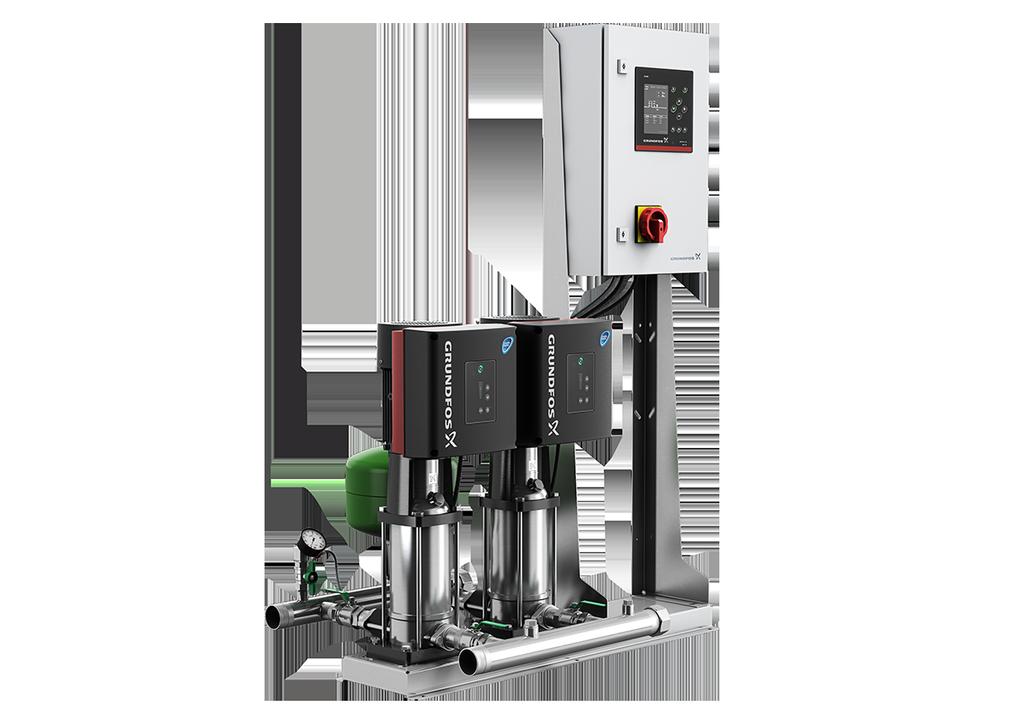

1 Position Antal Beskrivning 1 HYDRO MPC-E 3 CRIE15-2 Tel: Art.nr.: OBS! Bilden på produkten kan avvika från aktuell produkt Tryckstegringssystem, levereras som kompakt enhet enligt DIN-standard 1988/T5. Samtliga pumpar är varvtalsreglerade. Från,37 till 22 kw, har tryckstegringsanläggningen CR(I)E-pumpar med integrerad frekvensomformare. Från 3 kw har tryckstegringssystemet CR-pumpar som är anslutna till externa Grundfos CUE-frekvensomformare (en per pump). - Hydro MPC-E bibehåller konstant tryck genom att hela tiden anpassa varvtalet för pumparna. - Systemkapaciteten anpassas efter uttaget genom att erforderligt antal pumpar slås på eller stängs av, samt genom parallell reglering av de pumpar som är i drift. - Pumpväxling sker automatiskt utifrån last, tid och eventuella fel. - Samtliga pumpar som är i drift arbr med individuellt varvtal. Systemet består av - 3 vertikala flerstegs centrifugalpumpar, typ CRIE15-2. De pumpdelar som är i kontakt med den pumpade vätskan är tillverkade av rostfritt stål, EN DIN Pumparnas under- och överdel är antingen av av gjutjärn/rostfritt stål (CRI) eller gjutjärn EN-GJS-5-7 (CR), övriga kritiska delar är av rostfritt stål, EN DIN Pumparna är försedda med servicevänlig patrontätning, HQQE (Si/SiC/EPDM). - Två grenrör av rostfritt stål EN DIN Bas av rostfritt stål EN DIN En backventil (POM) och två avstängningsventiler för varje pump. Backventilerna är godkända enligt DVGW, avstängningsventilerna enligt DIN och DVGW. - Adapter med avstängningsventil för anslutning till membrantank. - Manometer och tryckgivare (analog utgång 4-2 ma). - Styrning MPC i stålhölje IP54, inklusive huvudbrytare, alla erforderliga säkringar, motorskydd, växlingsutrustning samt mikroprocessorstyrd CU 351. Torrkörningsskydd och membrantank kan beställas enligt tillbehörslistan. Pumpdriften styrs av MPC med nedanstående funktioner. - Intelligent styrenhet för flera pumpar, CU Konstanttrycksreglering med kontinuerlig varvtalsreglering av varje enskild pump. - PID-styrenhet med justerbara PI-parametrar (Kp och Ti). - Konstant tryck vid börvärde, oberoende av inloppstryck. - Till/från-reglering vid lågt flöde. - Automatisk kaskadreglering av pumpar för optimal verkningsgrad. - Inställning av minimitid mellan start/stopp, automatisk pumpväxling samt pumpprioritet. - Automatisk pumpstartfunktion som förhindrar att stillastående pumpar sätter igen. - Reservpumpar kan användas. - Reservgivare kan användas. - Manuell drift. 1/5

2 Position Antal Beskrivning - Möjlighet till reglering efter externt börvärde. - Möjlighet till digital fjärrstyrning av? system på/av? drift enligt max.kurva, min.kurva eller användardefinierad? upp till 6 olika börvärden. - Digitala in- och utgångar kan konfigureras var för sig. - Övervakningsfunktioner för pump och system:? minimi- och maximigränser för ström? inloppstryck? motorskydd? givare och kablar övervakas med avseende på funktionsfel? larmlogg för de senaste 24 larmen. - Visning och indikering:? grafiskt teckenfönster 32 x 24 pixel, med bakgrundsbelysning? grön indikeringslampa för drift och röd för fel? potentialfria växlande kontakter för drift och fel. - Kommunikation via Grundfosbuss. Tel: Pumpar, ledningar och kablar komplett, samt styrning MPC monterad på bas. Tryckstegringssystemet är förinställt och testat. Flödesmedia: Vatten Tillåten mediumtemp.: 5 C.. 6 C Sugtryck: 16 bar Högsta arbetstryck: 16 bar Flöde (Anläggning): 85 m³/h DIN 1988/T5: 6 m³/h Flöde (Pump): 36 m³/h Tryck: 32 m Nätanslutning: V Anläggning. märkström: 5.63 A Antal huvudpumpar: 3 Nominell effekt: 3 kw Start huvudpump: elektroniskt Nettovikt: 271 kg 2/5

3 HYDRO MPC-E 3 CRIE Hz Tel: H [m] % HYDRO MPC-E 3 CRIE15-2, 5Hz Förluster i armaturer och ventiler är inte inkluderade Q = 36 m³/h H = 32 m n = 2 x 99 % / 3466 rpm Transporterad vätska = Vatten Vätsketemperatur under drift = 2 C Volymetrisk vikt = kg/m³ [%] 99 % 35 9 % 3 8 % % % % 4 4 % % 16 % Eta pump = 7.5 % Eta pump+motor+frekvensomformare = 63.8 % Q [m³/h] P [kw] NPSH [m] 1 1 P1 (motor+freq.converter) 8 P P1 (motor+freq.converter) = 4.97 kw P2 = kw NPSH = 1.76 m 2 3/5

4 HYDRO MPC-E 3 CRIE Hz Tel: cos phi HYDRO MPC-E 3 CRIE kw 3*5 V, 5 Hz I [A] cos phi I ,2,4,6,8 1, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, n [rpm] n P2 [kw]. P1 [kw] 3 P1 (motor+freq.converter) n = 1 %. 4/5

5 HYDRO MPC-E 3 CRIE Hz Tel: Note! All units are in [mm] unless others are stated. Disclaimer: This simplified dimensional drawing does not show all dils. 5/5
