Dokumentnamn: Projektnamn:

Transkript

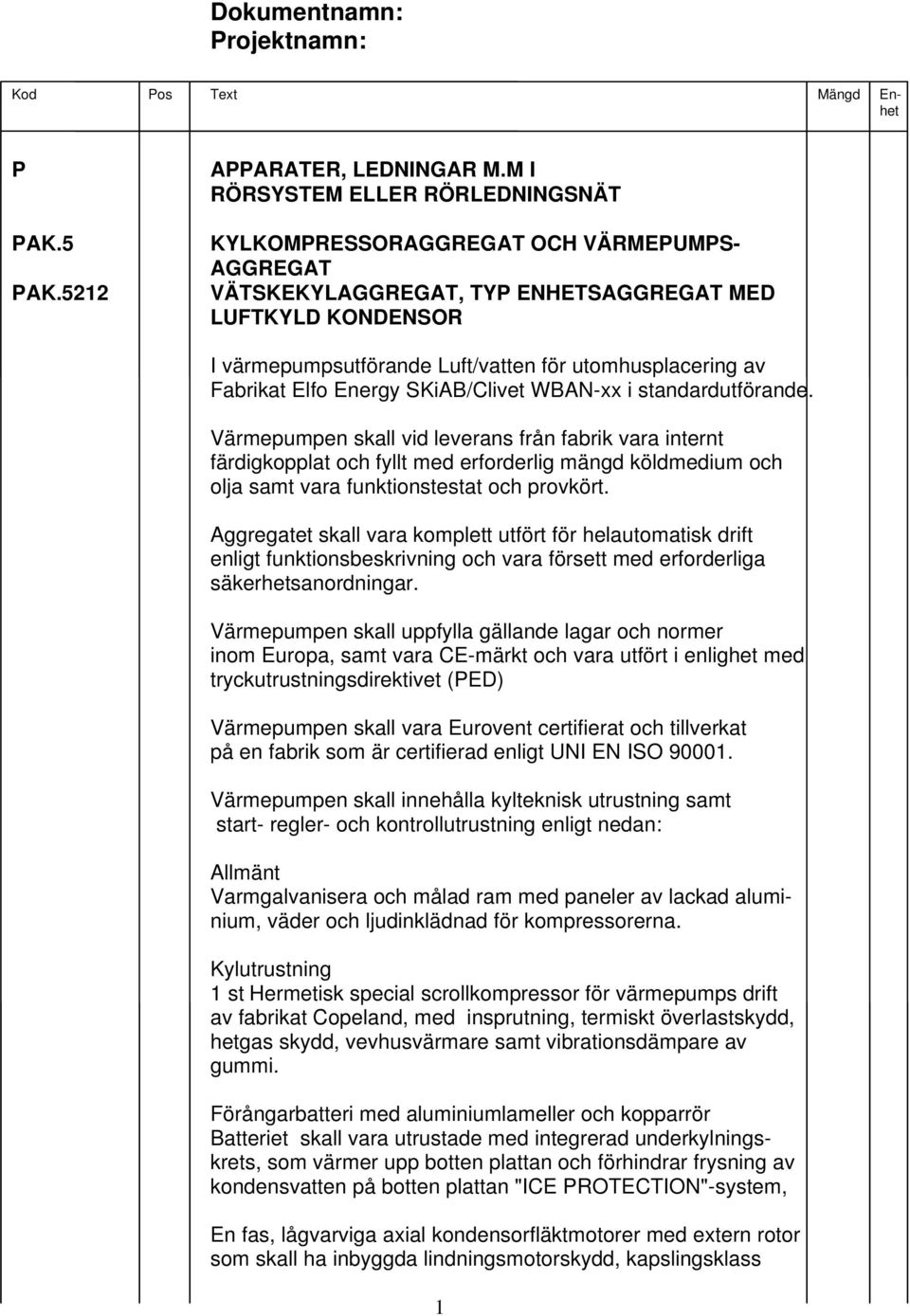

1 P PAK.5 PAK.5212 APPARATER, LEDNINGAR M.M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT KYLKOMPRESSORAGGREGAT OCH VÄRMEPUMPS- AGGREGAT VÄTSKEKYLAGGREGAT, TYP ENHETSAGGREGAT MED LUFTKYLD KONDENSOR I värmepumpsutförande Luft/vatten för utomhusplacering av Fabrikat Elfo Energy SKiAB/Clivet WBAN-xx i standardutförande. Värmepumpen skall vid leverans från fabrik vara internt färdigkopplat och fyllt med erforderlig mängd köldmedium och olja samt vara funktionstestat och provkört. Aggregatet skall vara komplett utfört för helautomatisk drift enligt funktionsbeskrivning och vara försett med erforderliga säkerhetsanordningar. Värmepumpen skall uppfylla gällande lagar och normer inom Europa, samt vara CE-märkt och vara utfört i enlighet med tryckutrustningsdirektivet (PED) Värmepumpen skall vara Eurovent certifierat och tillverkat på en fabrik som är certifierad enligt UNI EN ISO Värmepumpen skall innehålla kylteknisk utrustning samt start- regler- och kontrollutrustning enligt nedan: Allmänt Varmgalvanisera och målad ram med paneler av lackad aluminium, väder och ljudinklädnad för kompressorerna. Kylutrustning 1 st Hermetisk special scrollkompressor för värmepumps drift av fabrikat Copeland, med insprutning, termiskt överlastskydd, hetgas skydd, vevhusvärmare samt vibrationsdämpare av gummi. Förångarbatteri med aluminiumlameller och kopparrör Batteriet skall vara utrustade med integrerad underkylningskrets, som värmer upp botten plattan och förhindrar frysning av kondensvatten på botten plattan "ICE PROTECTION"-system, En fas, lågvarviga axial kondensorfläktmotorer med extern rotor som skall ha inbyggda lindningsmotorskydd, kapslingsklass 1

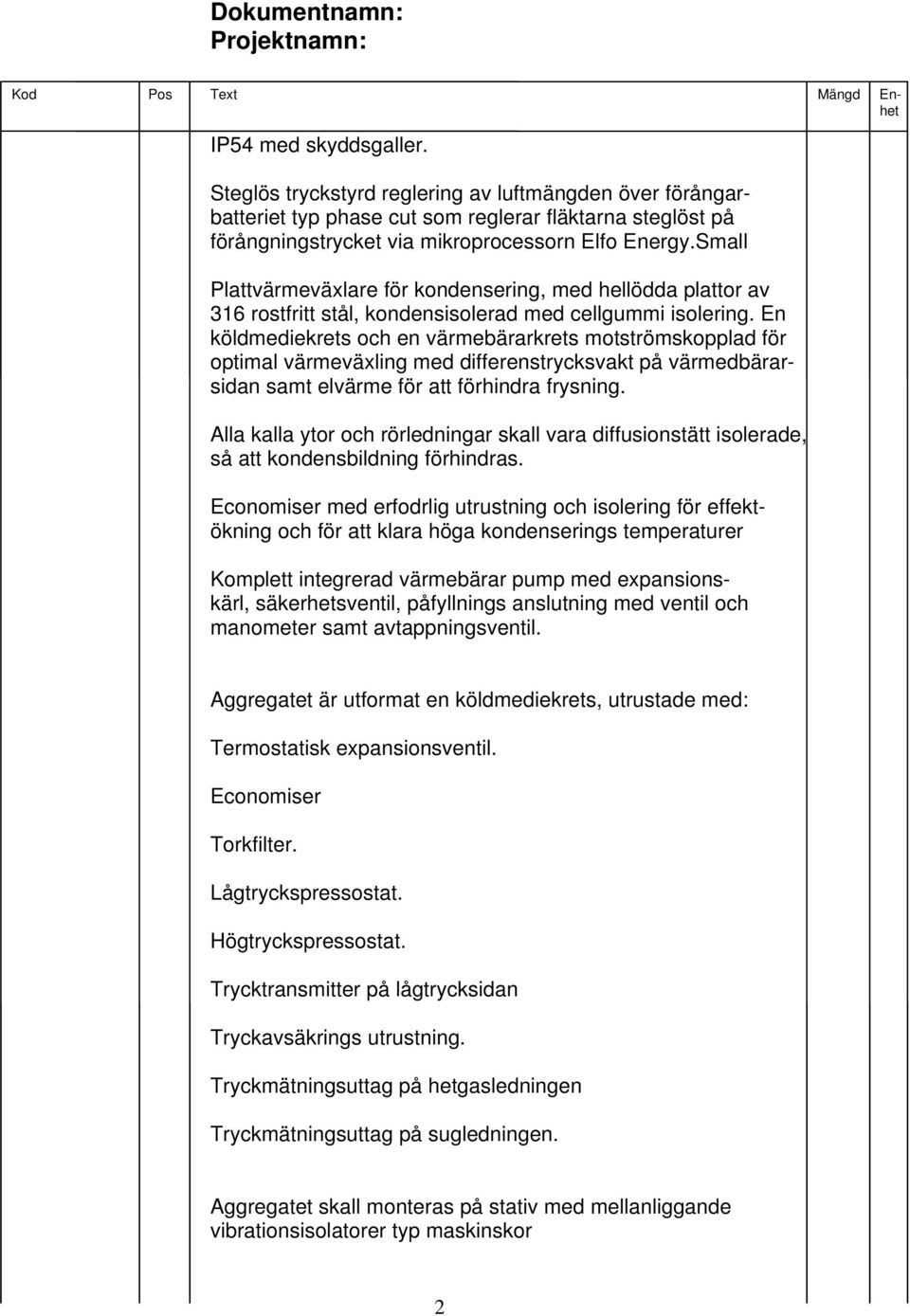

2 IP54 med skyddsgaller. Steglös tryckstyrd reglering av luftmängden över förångarbatteriet typ phase cut som reglerar fläktarna steglöst på förångningstrycket via mikroprocessorn Elfo Energy.Small Plattvärmeväxlare för kondensering, med hellödda plattor av 316 rostfritt stål, kondensisolerad med cellgummi isolering. En köldmediekrets och en värmebärarkrets motströmskopplad för optimal värmeväxling med differenstrycksvakt på värmedbärarsidan samt elvärme för att förhindra frysning. Alla kalla ytor och rörledningar skall vara diffusionstätt isolerade, så att kondensbildning förhindras. Economiser med erfodrlig utrustning och isolering för effektökning och för att klara höga kondenserings temperaturer Komplett integrerad värmebärar pump med expansionskärl, säkerhetsventil, påfyllnings anslutning med ventil och manometer samt avtappningsventil. Aggregatet är utformat en köldmediekrets, utrustade med: Termostatisk expansionsventil. Economiser Torkfilter. Lågtryckspressostat. Högtryckspressostat. Trycktransmitter på lågtrycksidan Tryckavsäkrings utrustning. Tryckmätningsuttag på hetgasledningen Tryckmätningsuttag på sugledningen. Aggregatet skall monteras på stativ med mellanliggande vibrationsisolatorer typ maskinskor 2

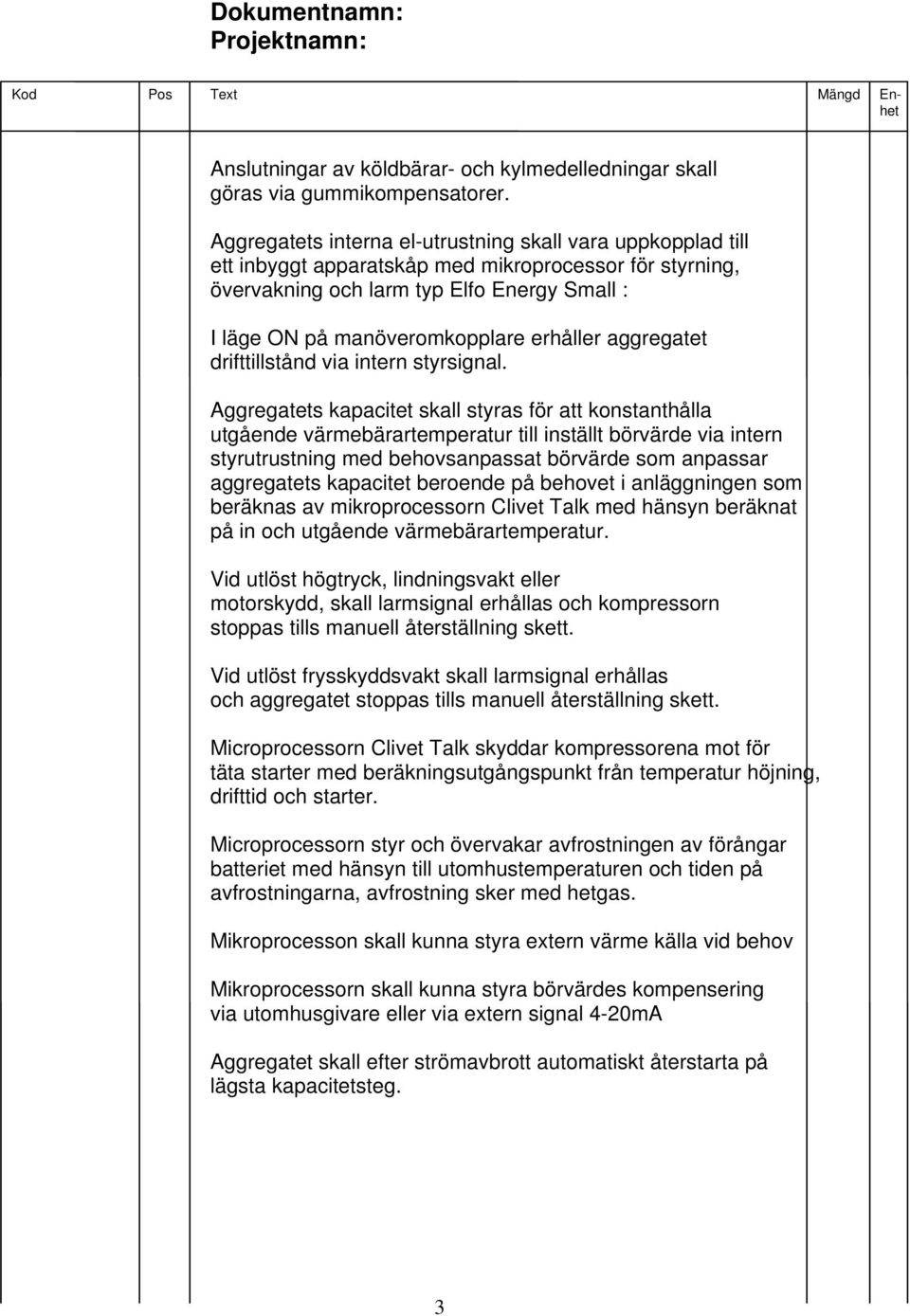

3 Anslutningar av köldbärar- och kylmedelledningar skall göras via gummikompensatorer. Aggregatets interna el-utrustning skall vara uppkopplad till ett inbyggt apparatskåp med mikroprocessor för styrning, övervakning och larm typ Elfo Energy Small : I läge ON på manöveromkopplare erhåller aggregatet drifttillstånd via intern styrsignal. Aggregatets kapacitet skall styras för att konstanthålla utgående värmebärartemperatur till inställt börvärde via intern styrutrustning med behovsanpassat börvärde som anpassar aggregatets kapacitet beroende på behovet i anläggningen som beräknas av mikroprocessorn Clivet Talk med hänsyn beräknat på in och utgående värmebärartemperatur. Vid utlöst högtryck, lindningsvakt eller motorskydd, skall larmsignal erhållas och kompressorn stoppas tills manuell återställning skett. Vid utlöst frysskyddsvakt skall larmsignal erhållas och aggregatet stoppas tills manuell återställning skett. Microprocessorn Clivet Talk skyddar kompressorena mot för täta starter med beräkningsutgångspunkt från temperatur höjning, drifttid och starter. Microprocessorn styr och övervakar avfrostningen av förångar batteriet med hänsyn till utomhustemperaturen och tiden på avfrostningarna, avfrostning sker med hetgas. Mikroprocesson skall kunna styra extern värme källa vid behov Mikroprocessorn skall kunna styra börvärdes kompensering via utomhusgivare eller via extern signal 4-20mA Aggregatet skall efter strömavbrott automatiskt återstarta på lägsta kapacitetsteg. 3

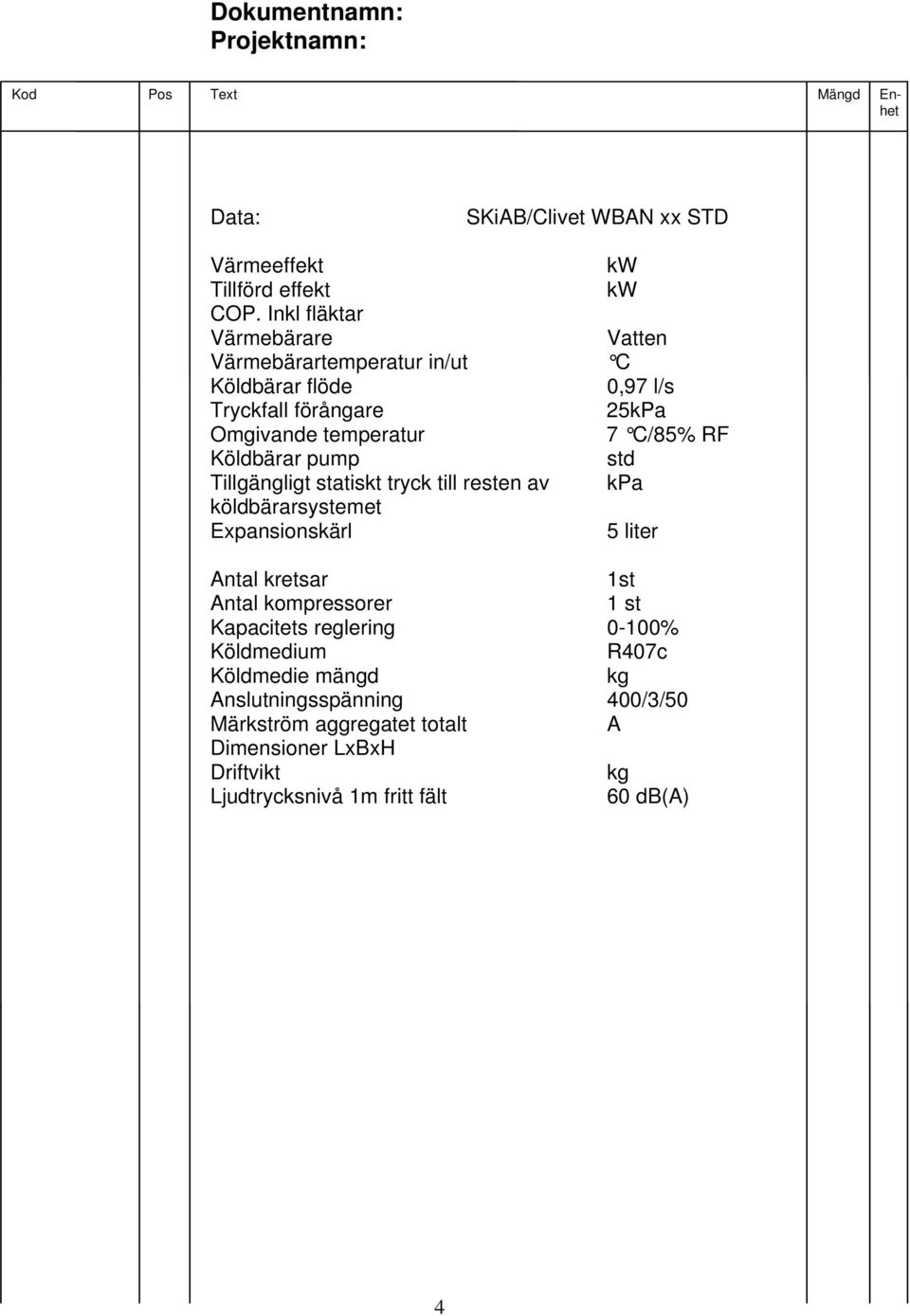

4 Data: SKiAB/Clivet WBAN xx STD Värmeeffekt kw Tillförd effekt kw COP. Inkl fläktar Värmebärare Vatten Värmebärartemperatur in/ut C Köldbärar flöde 0,97 l/s Tryckfall förångare 25kPa Omgivande temperatur 7 C/85% RF Köldbärar pump std Tillgängligt statiskt tryck till resten av kpa köldbärarsystemet Expansionskärl 5 liter Antal kretsar 1st Antal kompressorer 1 st Kapacitets reglering 0-100% Köldmedium R407c Köldmedie mängd kg Anslutningsspänning 400/3/50 Märkström aggregatet totalt A Dimensioner LxBxH Driftvikt kg Ljudtrycksnivå 1m fritt fält 60 db(a) 4

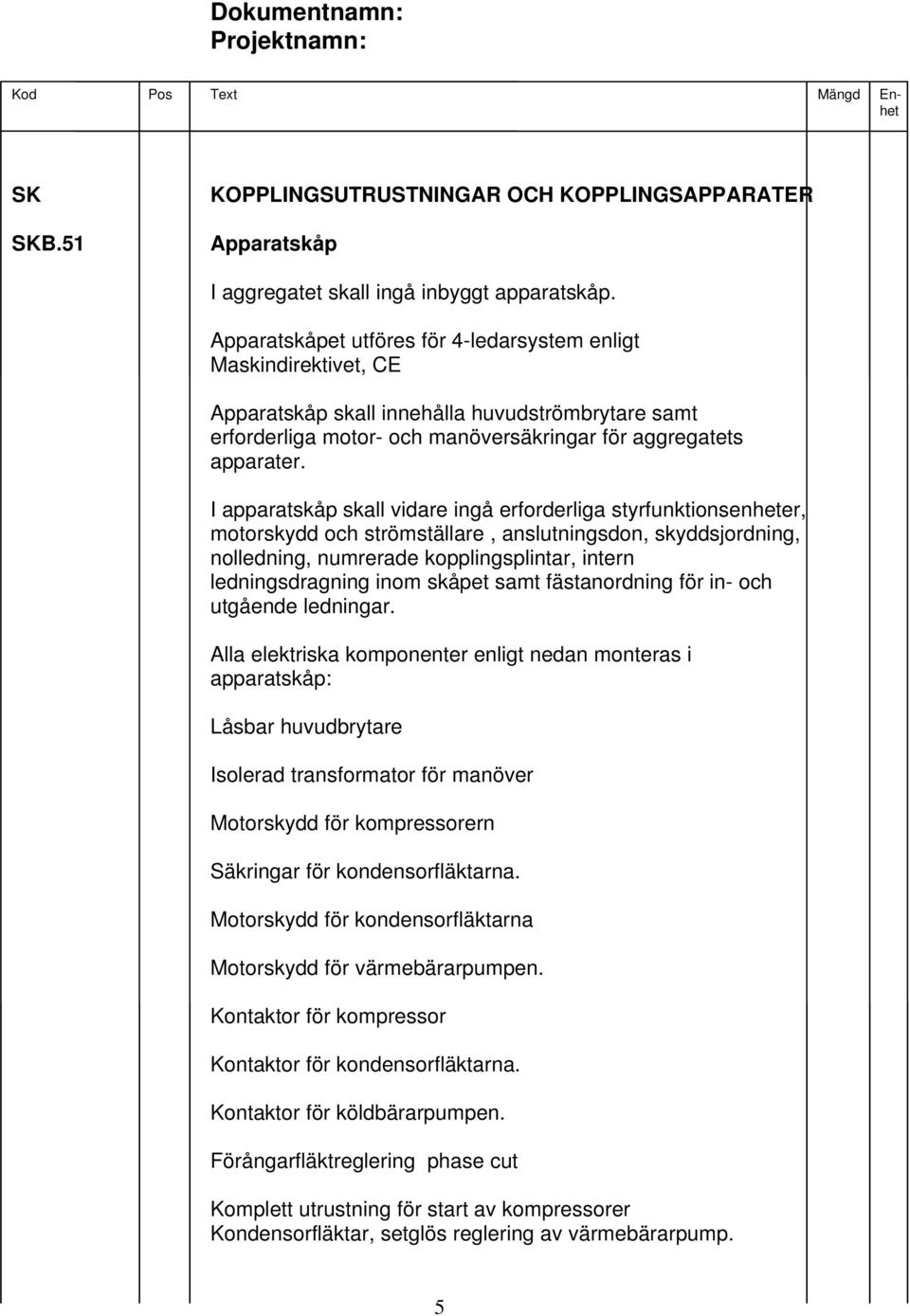

5 SK SKB.51 KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER Apparatskåp I aggregatet skall ingå inbyggt apparatskåp. Apparatskåpet utföres för 4-ledarsystem enligt Maskindirektivet, CE Apparatskåp skall innehålla huvudströmbrytare samt erforderliga motor- och manöversäkringar för aggregatets apparater. I apparatskåp skall vidare ingå erforderliga styrfunktionsenheter, motorskydd och strömställare, anslutningsdon, skyddsjordning, nolledning, numrerade kopplingsplintar, intern ledningsdragning inom skåpet samt fästanordning för in- och utgående ledningar. Alla elektriska komponenter enligt nedan monteras i apparatskåp: Låsbar huvudbrytare Isolerad transformator för manöver Motorskydd för kompressorern Säkringar för kondensorfläktarna. Motorskydd för kondensorfläktarna Motorskydd för värmebärarpumpen. Kontaktor för kompressor Kontaktor för kondensorfläktarna. Kontaktor för köldbärarpumpen. Förångarfläktreglering phase cut Komplett utrustning för start av kompressorer Kondensorfläktar, setglös reglering av värmebärarpump. 5

6 Mikroprocessor Elfo Energy: - proportionell + integral temperaturstyrning PI - frysskyddsvakt köldbärare - överlastskydd kompressor - tidsfördröjning kompressor - själv diagnosticerande system som visar larm koder - visning av drifttider - visning av förångningstrycket - extern start/stopp - två börvärden via extern växling - potentialfri summalarmsutgång - för-larm på frysskydd och högtryck för att undvika total stopp - visning av inställda värden felkoder och parametrar. - start och stopp knappar - larmåterställnings knappar. - upp och ner knappar för att bläddra eller öka o minska värden. - möjligt att kommunicera via ZON MASTER - extern börvärdesförskjutning via utegivare - stryrning av trevägsventil tapp varmvatten - Styrning av extern värmekälla Aggregatet skall vara provkört och testat från fabrik. Tillval: - Gummikompensatorer i värmebäraranslutningarna. - Vibrationsisolatorer av gummi under aggregatet. - Trevägsventil för varmvatten beredning - Intergrerad elvärme 6 kw 6
