1 Övervakning av butiker, möjligheter och fallgropar Peter Eriksson

2 Agenda Olika systemlösningar Optimal styrning av livsmedelsbutiker Energioptimal styrning Möjligheter och fallgropar Styrning / övervakning Samordnad styrning Övervakning Loggning Uppföljning Refrigeration and A/C Controls Division 10/

3 Många olika systemlösningar Refrigeration and A/C Controls Division 10/

4 Många olika systemlösningar Refrigeration and A/C Controls Division 10/

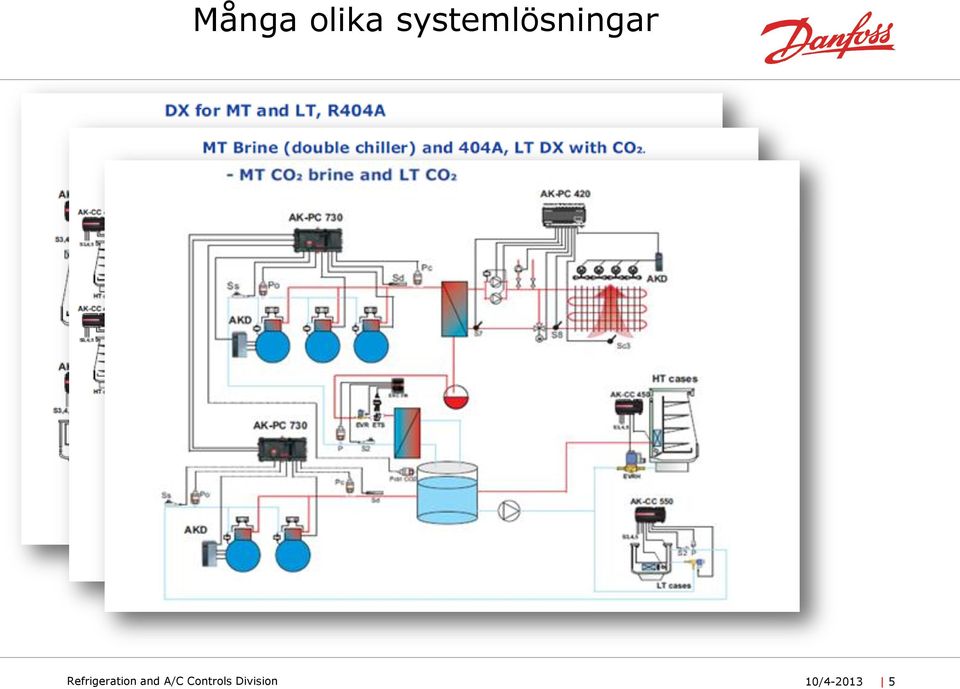

5 Många olika systemlösningar Refrigeration and A/C Controls Division 10/

6 Många olika systemlösningar Refrigeration and A/C Controls Division 10/

7 Optimal styrning av livsmedelsbutiker Viktiga parametrar Temperatur MT/LT Klimat i butik/ Kontor Belysning Energibesparing Refrigeration and A/C Controls Division 10/

8 Energispar funktioner Flytande kondensering Temperatur/ PO-Optimering Sargvärmestyrning Refrigeration and A/C Controls Division 10/

9 Flytande kondensering (Pc opt) Kondenseringen styrs efter aktuell utomhustemperatur Energiförbrukningen minskar Elektroniska expansionsventiler Refrigeration and A/C Controls Division 10/

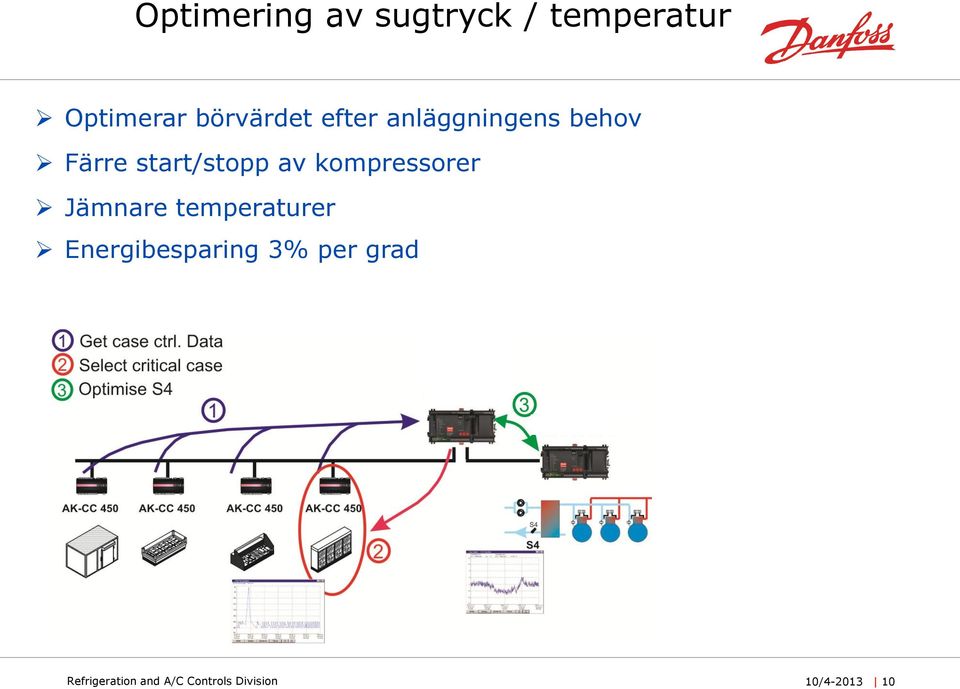

10 Optimering av sugtryck / temperatur Optimerar börvärdet efter anläggningens behov Färre start/stopp av kompressorer Jämnare temperaturer Energibesparing 3% per grad Refrigeration and A/C Controls Division 10/

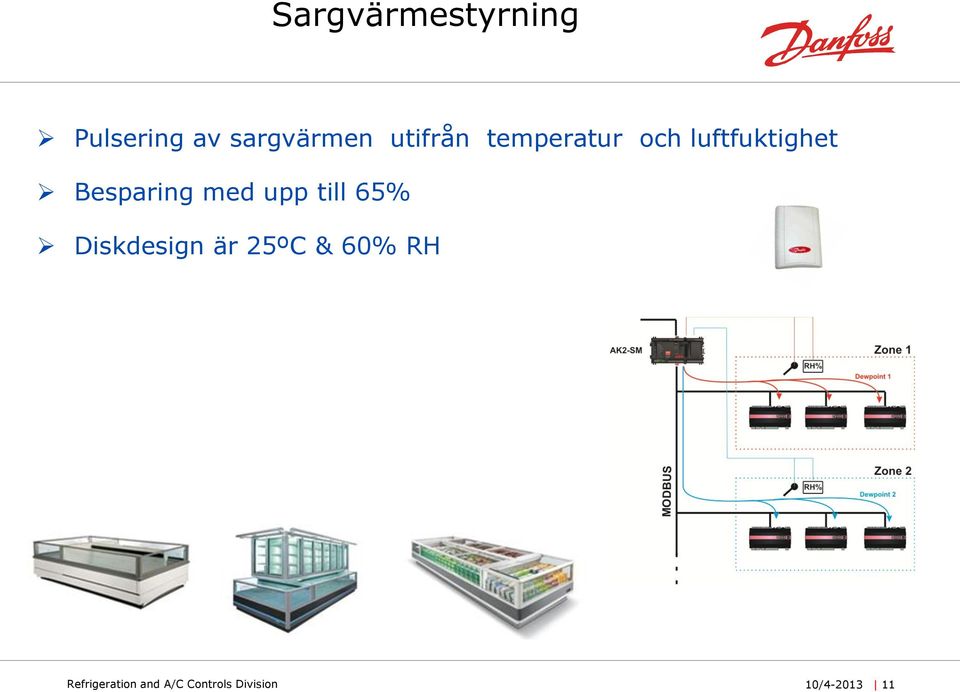

11 Sargvärmestyrning Pulsering av sargvärmen utifrån temperatur och luftfuktighet Besparing med upp till 65% Diskdesign är 25ºC & 60% RH Refrigeration and A/C Controls Division 10/

12 Möjligheter och fallgropar Kyl och frysdiskar Ventilation Kylmaskiner Refrigeration and A/C Controls Division 10/

13 Dörrar och lock på kyl/frys diskar Fördelar 40% lägre kylbehov Färre avfrostningar Jämnare temperaturer Ökad varukvalitet Att tänka på Ventilation Maskinrum kyla Övriga diskar Refrigeration and A/C Controls Division 10/

14 Varierande kylbehov, kompressorer Varierande effektbehov Kapacitetreglering av kompressorerna Frekvensomformare på första kompressorn Refrigeration and A/C Controls Division 10/

15 Varvtalsstyrning av fläktar & pumpar Variabelt kyl/värmebehov Kondensor EC / frekvensomformare Pumpstyrning efter behov Refrigeration and A/C Controls Division 10/

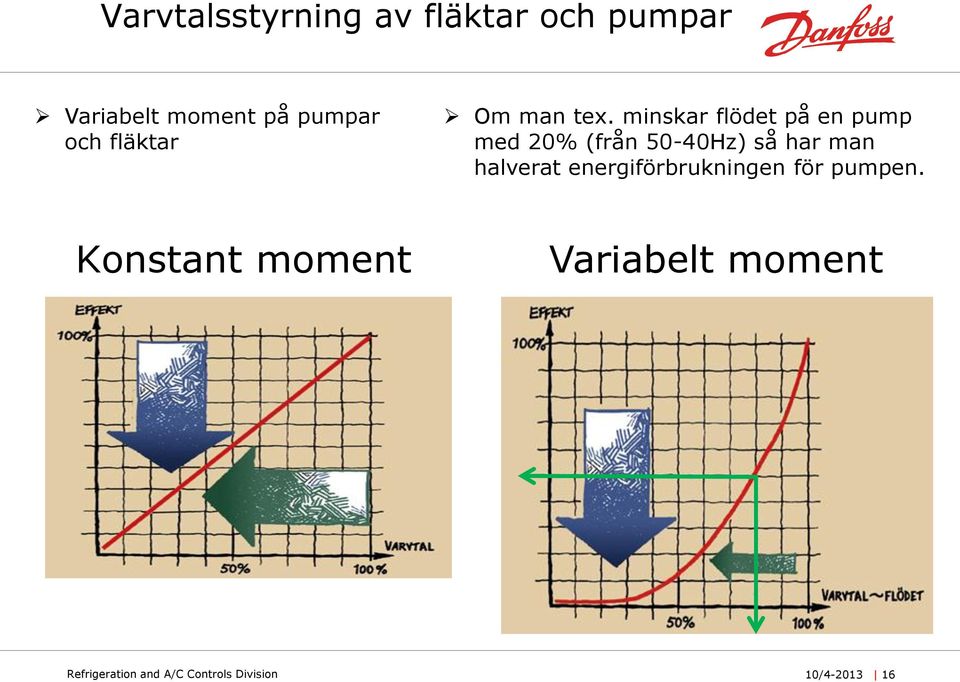

16 Varvtalsstyrning av fläktar och pumpar Variabelt moment på pumpar och fläktar Om man tex. minskar flödet på en pump med 20% (från 50-40Hz) så har man halverat energiförbrukningen för pumpen. Konstant moment Variabelt moment Refrigeration and A/C Controls Division 10/

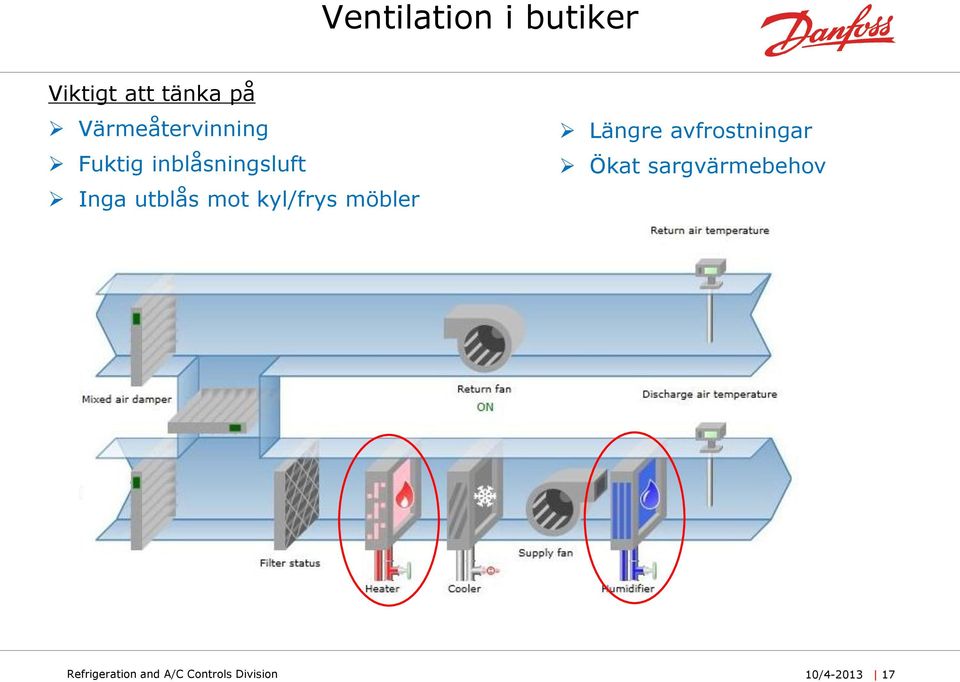

17 Ventilation i butiker Viktigt att tänka på Värmeåtervinning Fuktig inblåsningsluft Inga utblås mot kyl/frys möbler Längre avfrostningar Ökat sargvärmebehov Refrigeration and A/C Controls Division 10/

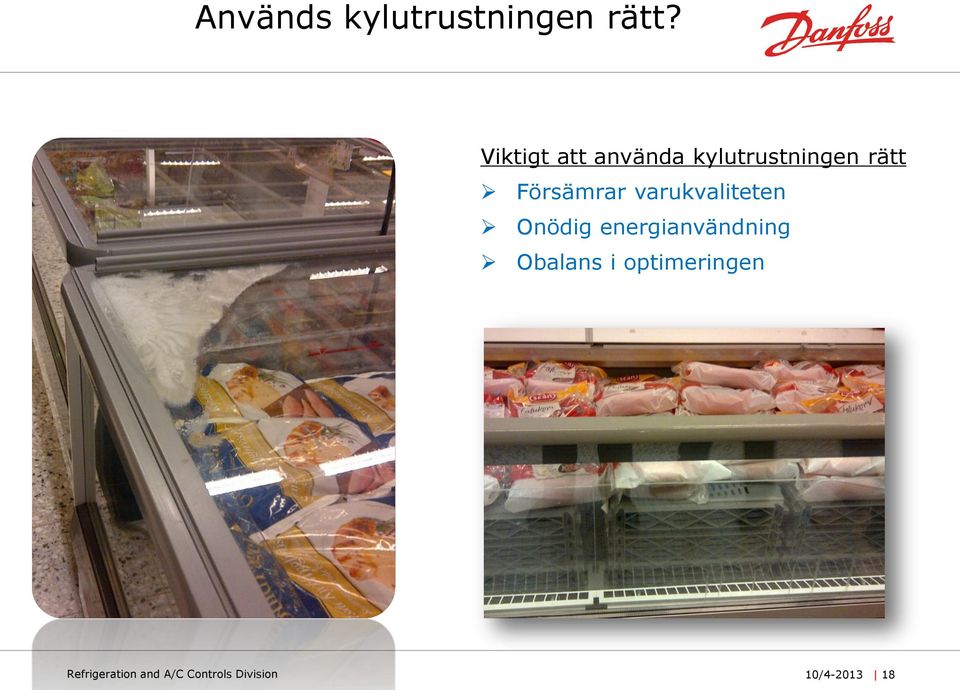

18 Används kylutrustningen rätt? Viktigt att använda kylutrustningen rätt Försämrar varukvaliteten Onödig energianvändning Obalans i optimeringen Refrigeration and A/C Controls Division 10/

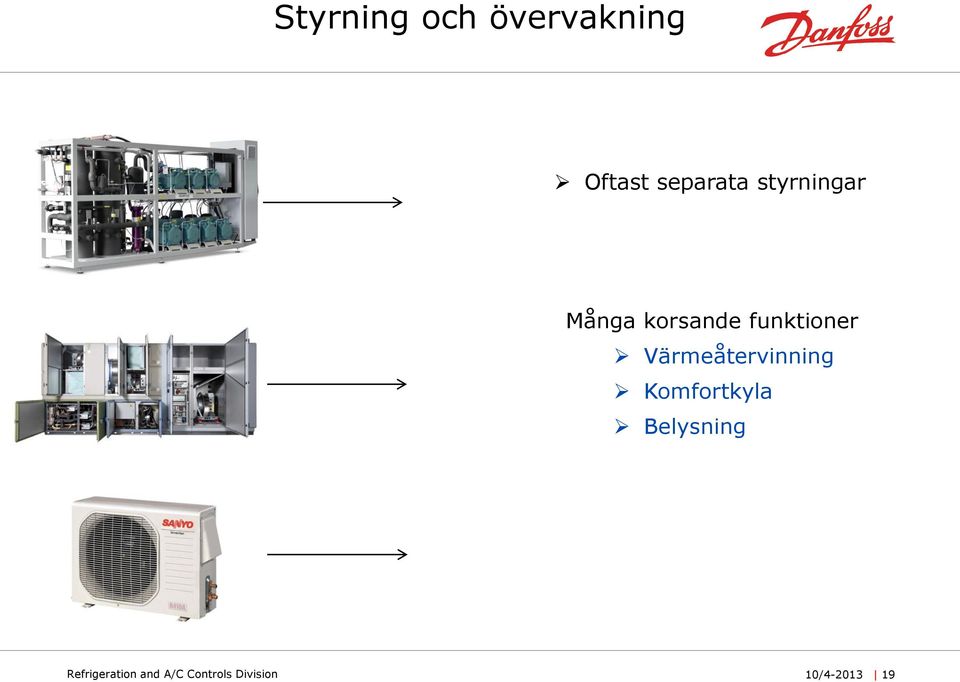

19 Styrning och övervakning Oftast separata styrningar Många korsande funktioner Värmeåtervinning Komfortkyla Belysning Refrigeration and A/C Controls Division 10/

20 Driftförhållanden sommar/vinter Sommardrift utetemperatur 26gr Kondensering: 32gr AC i kassalinje 15gr Refrigeration and A/C Controls Division 10/

21 Driftförhållanden sommar/vinter Vinterdrift utetemperatur -2gr Kondensering: 20gr 32-38gr PÅ 18.0 Kylmaskiner +30% Elstavar i drift AC i kassalinjen? VÅV PÅ (0-10V) AC i kassalinje 15gr Refrigeration and A/C Controls Division 10/

22 Styrning och övervakning Ett överordnat Övervakning/styrsystem Samordning i projekteringsfasen Kontroll på samtliga funktioner Energibesparing Refrigeration and A/C Controls Division 10/

23 Övervakning Övervaka samtliga applikationer i samma system Energianalys Jämför butiker med varandra Refrigeration and A/C Controls Division 10/

24 Energibesparing 1. Loggning av energiförbrukare Kyl & frys, ventilation, belysning, AC, mm Historik Analysera/ följ upp mätresultat 2. Optimera systemen Vilka lösningar ska användas? Utvärdera och prioritera Titta på helheten 3. Ändra rutiner Informera butikspersonalen Slå av energiförbrukare Uppföljning Refrigeration and A/C Controls Division 10/

25 Fortsätt att optimera Alla fastigheter har olika förutsättningar Planera och samarbeta genom hela projektet Tack för att ni lyssnade!! Refrigeration and A/C Controls Division 10/
