Frekvensstyrda vätskekylaggregat för indirekta kylsystem

Transkript

1 Frekvensstyrda vätskekylaggregat för indirekta kylsystem DEM user friendly, top quality products will never let you down

2 q Inledning Införandet av frekvensomformare med ett konstant moment för kylkompressorer är en av de största innovationer i branschen sedan länge. Att kunna varvtalsstyra på kapacitet i kommersiella kyl-/frysanläggningar ger oanade utvecklingsmöjligheter inför framtida systemlösningar. Under perioder med hög belastning ökas frekvensen och man får den ökade kompressor kapasiteten som man behöver, det omvända gäller vid låg belastning då frekvensen minskas och kompressorn går ner på lågvarv. Vid design av ett system med varvtalsstyrning kan man välja en mindre kompressor än man normalt annars skulle ha gjort, vilket leder till en stor energibesparing. Att kunna reglera för ett givet behov med optimal belastning leder till en minimal på isning av förångarytorna med ett minskat avfrostningsbehov som följd. q Frekvensomformare Enkelt, en frekvensomformare konverterar inkommande ström AC Volt till DC Volt och sedan konverteras DC Volt tillbaka till AC Volt, då med en varierande amplitud och frekvens. Strömtillförseln i motorn är strömtillförseln med varierande ström och frekvens, vilket möjliggör ett variabelt varvtal på AC 3-fas standardmotorer. q Fördelar 1. ENERGIBESPARING, kompressor kapasiteten är alltid relaterad till den momentana belastningen i systemet. Inkommande elförbrukning på kompressorn är direkt i proportion till det momentana varvtalet. 2. MJUKSTART med frekvensomformare blir det inga startströmmar eller andra belastningar på elnätet. 3. LIVSLÄNGD PÅ KOMPONENTER med ett begränsat start/stopp som annars sliter mekaniskt ut komponenterna i förtid ger det systemet en totalt längre livstid. 4. MINIMALT UNDERHÅLL en frekvensomformare kräver inget normalt underhåll. 5. LÄGRE LJUDNIVÅ under nattetid speciellt då kapacitets behovet går ner varvar även kompressorerna ner och det mekaniska ljudet reduceras till ett behagligare decibel tal. q Beskrivning Challenger vätskekylaggregat är tillverkade för att passa in ett flertal olika applikationer och finns med upp till 5 moduler, varje med en separat köldmediekrets och kompressor. Kyl kapasitet från kw {-8 gr utgående}. Vätskekylaggregatet styrs av en PLC som kan styra upp till 5 parallella kretsar. En givare placerad i utgående vätska ger styrsignal för en parallell reglering av alla modulerna samtidigt. Parametervisningar i displayen 1. ärvärde utgående temp 2. omgivnings temperatur 3. bör värdes inställning 4. bör värdes kompensering 5. alarm mm. En börsvärdes kompensering av inställt bör värde kan regleras med maximalt 2 gr i området +15 / +25º C. Natthöjning av ytterligare 2 gr kan göras utöver den inställda börvärdes kompenseringen för att ge en ökad energibesparing och minska avfrostningsbehovet. Vätskekylaggregatet startar med en efter en modul på 45 Hz. När samtliga är i drift ökas effekten suggestivt upp med alla i parallell ökning. Nedrampning av effekten sker det motsatta tills samtliga moduler stoppat. Säkerhetsvakter är följande: 1. lågtryckspressostat [automatisk återstart] 2. högtryckspressostat [automatisk återstart] 3. högtryckspressostat [manuell återstart] 4. flödesvakt [automatisk återställning] 5. överlast frekvensomformare [manuell/automatisk återstart] 6. internt klixon, kompressor [automatisk återställning]

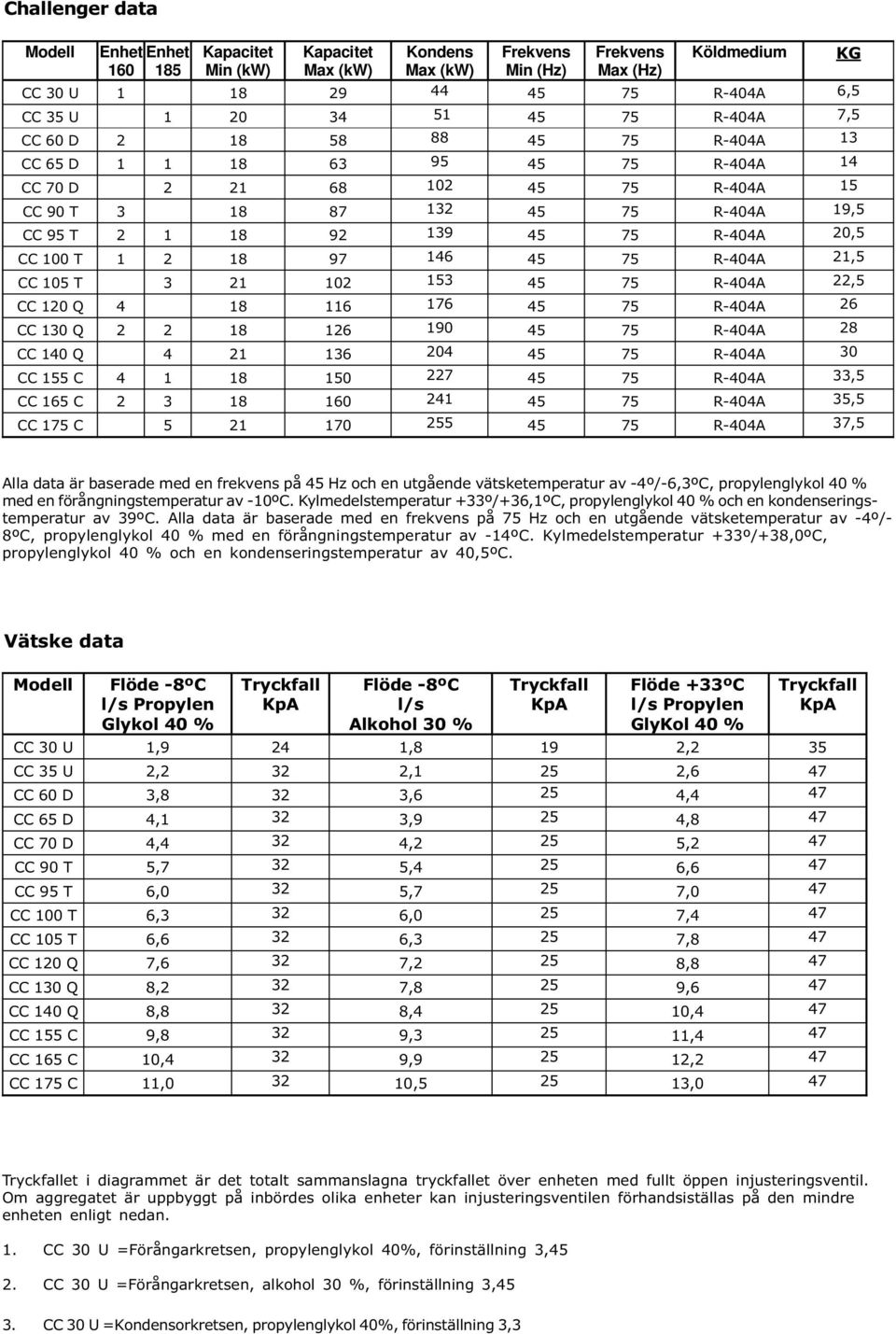

3 Challenger data Modell Enhet Enhet Kapacitet Kapacitet Kondens Frekvens Frekvens Köldmedium KG Min (kw) Max (kw) Max (kw) Min (Hz) Max (Hz) CC 30 U R-404A 6,5 CC 35 U R-404A 7,5 CC 60 D R-404A 13 CC 65 D R-404A 14 CC 70 D R-404A 15 CC 90 T R-404A 19,5 CC 95 T R-404A 20,5 CC 100 T R-404A 21,5 CC 105 T R-404A 22,5 CC 120 Q R-404A 26 CC 130 Q R-404A 28 CC 140 Q R-404A 30 CC 155 C R-404A 33,5 CC 165 C R-404A 35,5 CC 175 C R-404A 37,5 Alla data är baserade med en frekvens på 45 Hz och en utgående vätsketemperatur av -4º/-6,3ºC, propylenglykol 40 % med en förångningstemperatur av -10ºC. Kylmedelstemperatur +33º/+36,1ºC, propylenglykol 40 % och en kondenseringstemperatur av 39ºC. Alla data är baserade med en frekvens på 75 Hz och en utgående vätsketemperatur av -4º/- 8ºC, propylenglykol 40 % med en förångningstemperatur av -14ºC. Kylmedelstemperatur +33º/+38,0ºC, propylenglykol 40 % och en kondenseringstemperatur av 40,5ºC. Vätske data Modell Flöde -8ºC l/s Propylen Glykol 40 % Tryckfall KpA Flöde -8ºC l/s Alkohol 30 % Tryckfall KpA Flöde +33ºC l/s Propylen GlyKol 40 % Tryckfall KpA CC 30 U 1,9 24 1,8 19 2,2 35 CC 35 U 2,2 32 2,1 25 2,6 47 CC 60 D 3,8 32 3,6 25 4,4 47 CC 65 D 4,1 32 3,9 25 4,8 47 CC 70 D 4,4 32 4,2 25 5,2 47 CC 90 T 5,7 32 5,4 25 6,6 47 CC 95 T 6,0 32 5,7 25 7,0 47 CC 100 T 6,3 32 6,0 25 7,4 47 CC 105 T 6,6 32 6,3 25 7,8 47 CC 120 Q 7,6 32 7,2 25 8,8 47 CC 130 Q 8,2 32 7,8 25 9,6 47 CC 140 Q 8,8 32 8, ,4 47 CC 155 C 9,8 32 9, ,4 47 CC 165 C 10,4 32 9, ,2 47 CC 175 C 11, , ,0 47 Tryckfallet i diagrammet är det totalt sammanslagna tryckfallet över enheten med fullt öppen injusteringsventil. Om aggregatet är uppbyggt på inbördes olika enheter kan injusteringsventilen förhandsiställas på den mindre enheten enligt nedan. 1. CC 30 U =Förångarkretsen, propylenglykol 40%, förinställning 3,45 2. CC 30 U =Förångarkretsen, alkohol 30 %, förinställning 3,45 3. CC 30 U =Kondensorkretsen, propylenglykol 40%, förinställning 3,3

4 Elektrisk data Modell Max last (A) Rekomm enderad säkring (A) Huvud Brytare (A) Tillförd effekt Min (kw ) Tillförd effekt Max (kw ) Frekve ns Min (Hz) Frekv ens Max (Hz) Startsekvens Inkommande matn. (V) Inkommande frekvens(hz) CC 30 U A 80 Varierad x CC 35 U A 80 Varierad x CC 60 D A 125 Varierad x CC 65 D A 125 Varierad x CC 70 D A 125 Varierad x CC 90 T A 160 Varierad x CC 95 T A 160 Varierad x CC 100 T A 200 Varierad x CC 105 T A 200 Varierad x CC 120 Q A 200 Varierad x CC 130 Q A 250 Varierad x CC 140 Q A 250 Varierad x CC 155 C A 250 Varierad x CC 165 C A 250 Varierad x CC 175 C A 250 Varierad x Dimensioner Modell Bredd mm Djup mm Höjd mm Total höjd inkl. anslutningsrör mm Bredd per enhet mm CC 30 U CC 35 U CC 60 D CC 65 D CC 70 D CC 90 T CC 95 T CC 100 T CC 105 T CC 120 Q CC 130 Q CC 140 Q CC 155 C CC 165 C CC 175 C Vikt kg Artikelbeskrivining Nr. Benäm ning Beskrivning D C C 30 U (UNO) frekvensstyrt vätskekylaggregat D C C 35 U (UNO) frekvensstyrt vätskekylaggregat D C C 60 D (DUE) frekvensstyrt vätskekylaggregat D C C 65 D (DUE) frekvensstyrt vätskekylaggregat D C C 70 D (DUE) frekvensstyrt vätskekylaggregat D C C 90 T (TRE) frekvensstyrt vätskekylaggregat D C C 95 T (TRE) frekvensstyrt vätskekylaggregat D C C 100 T (TRE) frekvensstyrt vätskekylaggregat D C C 105 T (TRE) frekvensstyrt vätskekylaggregat D C C 120 Q (QUATTRO) frekvensstyrt vätskekylaggregat D C C 130 Q (QUATTRO) frekvensstyrt vätskekylaggregat D C C 140 Q (QUATTRO) frekvensstyrt vätskekylaggregat D C C 155 C (C INQUE) frekvensstyrt vätskekylaggregat D C C 165 C (C INQUE) frekvensstyrt vätskekylaggregat D C C 175 C (C INQUE) frekvensstyrt vätskekylaggregat

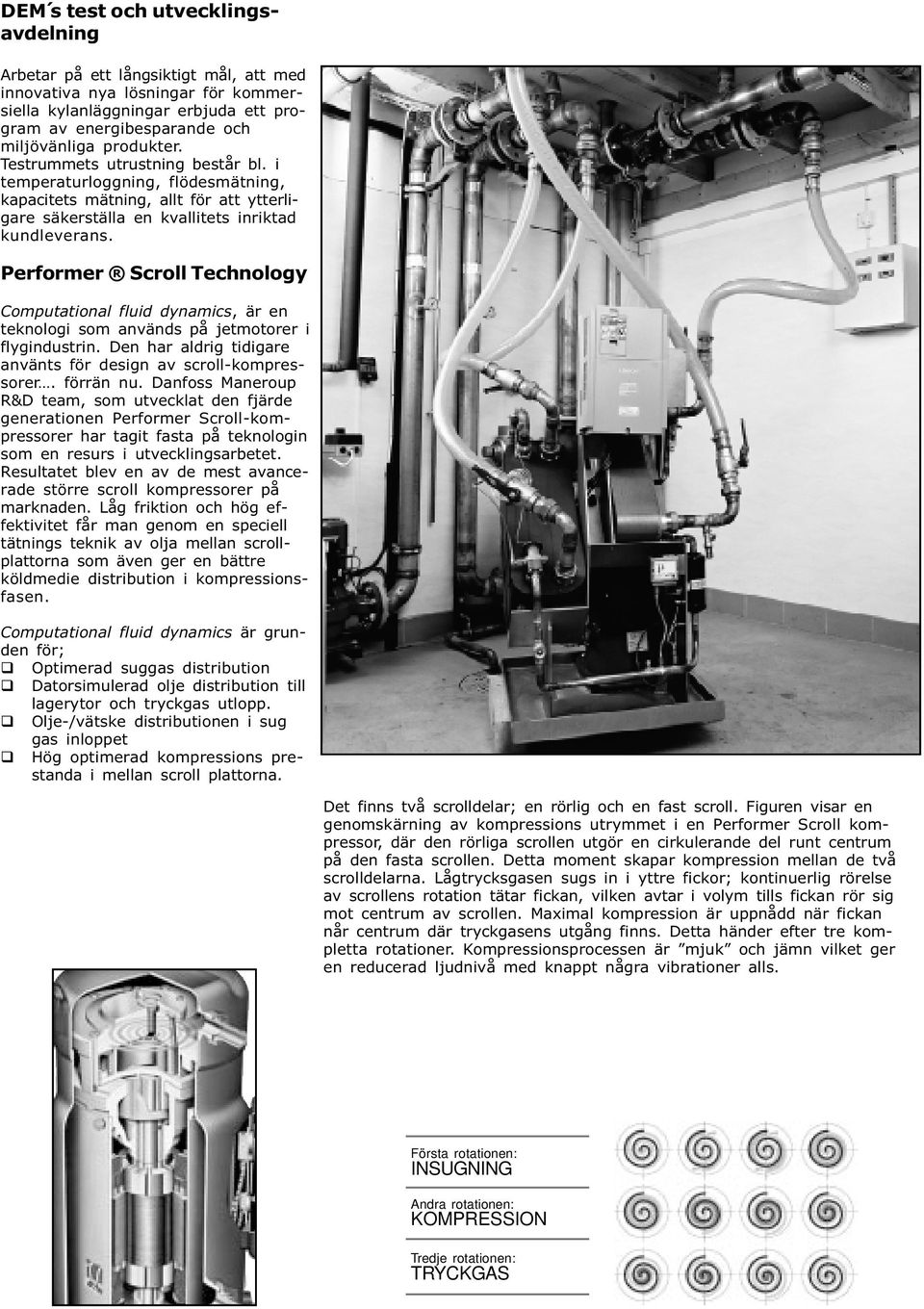

5 DEM s test och utvecklingsavdelning Arbetar på ett långsiktigt mål, att med innovativa nya lösningar för kommersiella kylanläggningar erbjuda ett program av energibesparande och miljövänliga produkter. Testrummets utrustning består bl. i temperaturloggning, flödesmätning, kapacitets mätning, allt för att ytterligare säkerställa en kvallitets inriktad kundleverans. Performer Scroll Technology Computational fluid dynamics, är en teknologi som används på jetmotorer i flygindustrin. Den har aldrig tidigare använts för design av scroll-kompressorer. förrän nu. Danfoss Maneroup R&D team, som utvecklat den fjärde generationen Performer Scroll-kompressorer har tagit fasta på teknologin som en resurs i utvecklingsarbetet. Resultatet blev en av de mest avancerade större scroll kompressorer på marknaden. Låg friktion och hög effektivitet får man genom en speciell tätnings teknik av olja mellan scrollplattorna som även ger en bättre köldmedie distribution i kompressionsfasen. Computational fluid dynamics är grunden för; q Optimerad suggas distribution q Datorsimulerad olje distribution till lagerytor och tryckgas utlopp. q Olje-/vätske distributionen i sug gas inloppet q Hög optimerad kompressions prestanda i mellan scroll plattorna. Det finns två scrolldelar; en rörlig och en fast scroll. Figuren visar en genomskärning av kompressions utrymmet i en Performer Scroll kompressor, där den rörliga scrollen utgör en cirkulerande del runt centrum på den fasta scrollen. Detta moment skapar kompression mellan de två scrolldelarna. Lågtrycksgasen sugs in i yttre fickor; kontinuerlig rörelse av scrollens rotation tätar fickan, vilken avtar i volym tills fickan rör sig mot centrum av scrollen. Maximal kompression är uppnådd när fickan når centrum där tryckgasens utgång finns. Detta händer efter tre kompletta rotationer. Kompressionsprocessen är mjuk och jämn vilket ger en reducerad ljudnivå med knappt några vibrationer alls. Första rotationen: INSUGNING Andra rotationen: KOMPRESSION Tredje rotationen: TRYCKGAS

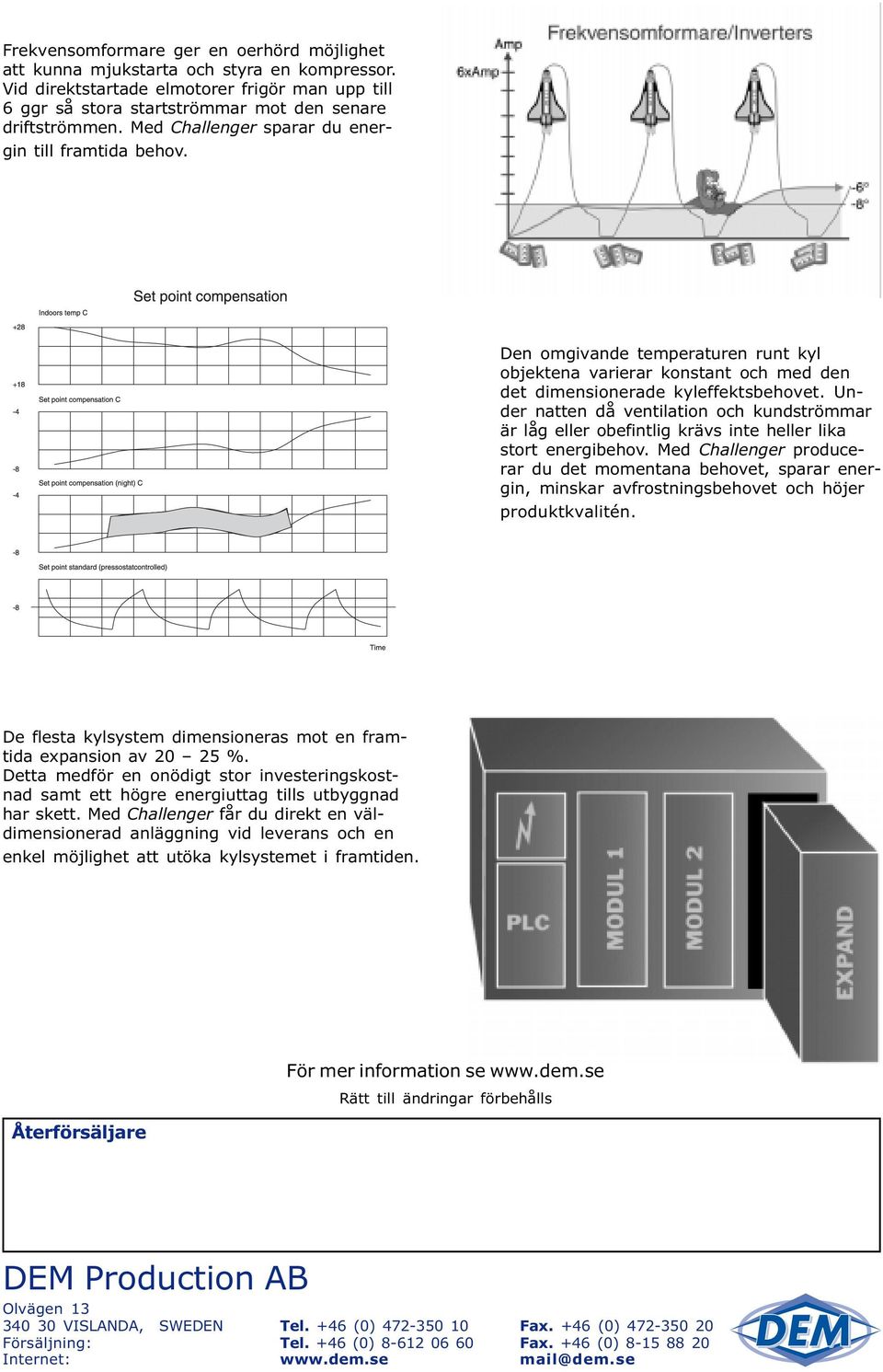

6 Frekvensomformare ger en oerhörd möjlighet att kunna mjukstarta och styra en kompressor. Vid direktstartade elmotorer frigör man upp till 6 ggr så stora startströmmar mot den senare driftströmmen. Med Challenger sparar du energin till framtida behov. Den omgivande temperaturen runt kyl objektena varierar konstant och med den det dimensionerade kyleffektsbehovet. Under natten då ventilation och kundströmmar är låg eller obefintlig krävs inte heller lika stort energibehov. Med Challenger producerar du det momentana behovet, sparar energin, minskar avfrostningsbehovet och höjer produktkvalitén. De flesta kylsystem dimensioneras mot en framtida expansion av %. Detta medför en onödigt stor investeringskostnad samt ett högre energiuttag tills utbyggnad har skett. Med Challenger får du direkt en väldimensionerad anläggning vid leverans och en enkel möjlighet att utöka kylsystemet i framtiden. Återförsäljare För mer information se Rätt till ändringar förbehålls DEM Production AB Olvägen VISLANDA, SWEDEN Tel. +46 (0) Fax. +46 (0) Försäljning: Tel. +46 (0) Fax. +46 (0) Internet: mail@dem.se
