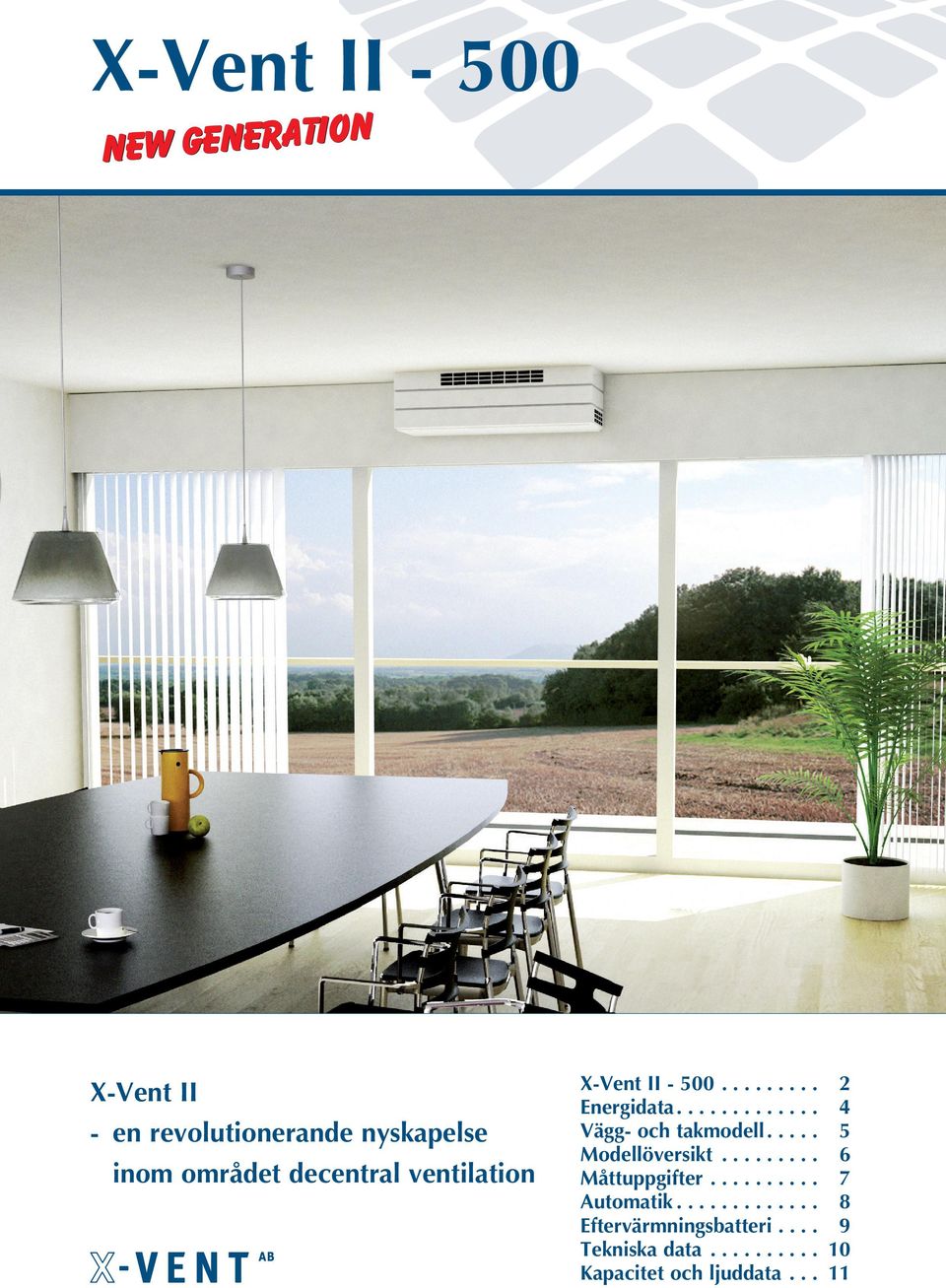

1 X-Vent II N NEW GENERATIO X-Vent II - en revolutionerande nyskapelse inom området decentral ventilation X-Vent II Energidata Vägg- och takmodell Modellöversikt Måttuppgifter Automatik Eftervärmningsbatteri Tekniska data Kapacitet och ljuddata... 11

2 X-Vent II X-Vent II 500 är en decentral luftbehandlingsanläggning med både till- och frånluft samt värmeåtervinning integrerad i samma enhet. En mycket stor fördel med det decentrala konceptet är att energiförbrukningen för transportering av luft reduceras kraftigt. Verkningsgraden på värmeväxlaren blir också optimal eftersom anläggningen inte har några ener gi - förluster för uppvärmning av kanalsystem. 500 har ett SFP-värde på 0,7 kw/m 3 /s, vilket är betydligt lägre än normala rekommendationer och ställda krav i BBR (Boverkets byggregler). Motströmsvärmeväxlare X-Vent II 500 är försedd med motströmsvärmeväxlare som ger marknadens bästa värmeåtervinning på min ca 85 %. Tillförd effekt efter värmeåtervinnaren blir därmed minimal och kan i vissa fall helt undvikas. Energiförbrukning X-Vent II 500 är utrustad med ny EC motorteknologi. Hastigheten på fläktarna kan ställas in steglöst och ger en mycket låg energiförbrukning. X-Vent II El- och vattenvärmebatteri Anläggningen levereras med integrerat fabriksmonterat eftervärmningsbatteri. Det kan väljas mellan eleller vattenburet alternativ. Eftersom värmeåtervinningen är mycket hög blir effekten på luftvärmaren minimal. X-Vent II 500 kan levereras utan värmebatteri om så önskas. Design X-Vent II 500 är designad så att den kan appliceras i de flesta lokaler. X-Vent II serien bygger på en grundmodell som kan integreras i byggnaden efter arkitektens eller brukarens önskemål. Grundmodellen monteras på väggen antingen direkt under undertak eller delvis integrerad i utrymmet ovanför undertak. Därefter monteras designpaneler som kan anpassas och utföras i lokalens färger der. Värmeväxlaren är utrustad med sektionsavfrostning som säkrar värmeväxlarens drift mot påfrysning. Anläggningen är försedd med automatiskt kondensvattenavlopp. Extra säkerhet med inbyggt motorstopp om nivågivaren ändå registrerar för hög vattennivå. Vid montage i rum med hög luftfuktighet rekommenderas att anläggningen förses med kondensvattenledning och beställs med integrerad pump. By-pass X-Vent II 500 kan levereras med by-pass för inblåsning av undertempererad uteluft. X-Vent Control X-Vent II 500 levereras med X-Vent Control. Med fyra betjäningsknappar han teras den dagliga driften. LCD panelen visar i klartext aktuell status. Automatiken är utrustad med temperaturgivare på tillufts-, avlufts- samt utetemperatur. Temperaturgivarna används dels för styrning av anläggningens aktuella drift, men också för avfrostning av värmeväxlaren under kalla perio- Mätuttag och kontroll X-Vent II serien är utrustad med mätuttag för kontroll av luftflöde. Vidare är anläggningen som standard försedd med veckour för inställning av driftstider och filterlarm. X-Vent II 500 är det perfekta valet för ventilation i skollokaler, kontor, konferensrum och övriga lokaler där man önskar en effektiv luftväxling med värmeåtervinning och låg ljudnivå. [ 2 ]

3 Senaste kända teknik säkrar en optimal drift EC-Motor X-Vent II 500 är utrustad med den senaste och mest avancerade motorteknologin, vilket ger låg energiförbrukning och lång livslängd. Valet av F-hjul innebär låga varvtal och därmed också låg energiförbrukning. SFP-värde 0,7 kw/m 3 /s Flottör Anläggningen är utrustad med ett kondenstråg och en flottör som stoppar tilluften på anläggningen vid alltför hög vattennivå. Vid montering i lokaler med hög luftfuktighet bör man ansluta anläggningens kondensavlopp (levereras proppad) eller beställa en anläggning med integrerad pump (tillval). Kontrollmätning Anläggningen är utrustad med mätuttag, vilket gör det enkelt att kontrollera anläggningens kapacitet. K-faktor kan avläsas i manualen till anläggningen. Motströmsvärmeväxlare Anläggningen är utrustad med motströmsvärmeväxlare, vilken garanterar en verkningsgrad på upp till procent. Växlaren är testad och dokumenterad enligt DS/EN 308. Filter Anläggningen är som standard utrustad med F5-filter. F7-filter finns som tillval. Närvarogivare Garanterar en energisnål drift i och med att anläggningen endast är i drift när det är aktivitet i lokalen. X-Vent control Tillsammans med X-Vent II levereras en helt nyutvecklad digital automatik som via LCD-dislay visar anläggningens aktuella status. På automatiken kan olika parametrar ställas in, så att önskade driftsförhållanden erhålls. Automatiken är utrustad med flödesgivare som övervakar filter och larmar när ett filter måste bytas. Automatiken är också utrustad med tre temperaturgivare som kontrollerar luftens temperatur på tre olika ställen i anläggningen. Dessa givare används även till X-Vent II:s avancerade avisningssystem, som avfrostar värmeväxlaren sektionsvis och därmed garanterar att anläggningen fungerar också vid låga utomhustemperaturer. CO 2 -/temperaturgivare mäter löpande luftens innehåll av CO2 samt rumstemperaturen. Vid val av modulerande styrning ställer anläggningen automatiskt in den luftmängd som motsvarar belastningen på lokalen. [ 3 ]

4 A I R M A S T E R I I Energidata Temperaturverkningsgrad - X-Vent II 500 Tilluftsflöde/Frånluftsflöde Redovisad verkningsgrad är dokumenterade mätningar enligt DS/EN 308. SFP-värde (effektförbrukning fläktar) kw/m 3 /s Upmätta värden på X-Vent II 500 innehållande filter (F5), spjäll och motströmsvärmeväxlare. m 3 /h Flödesschema Uppbyggnad AVLUFT UTELUFT FRÅNLUFT USV: Frånluftsfläkt m. EC-motor IBV: Tilluftsfläkt m. EC-motor AT: Avluftstemperatur UT: Utetemperatur IT: Tilluftstemperatur FS: Flödesgivare VLS: Avstängningsspjäll vänster HLS: Avstängningsspjäll höger ULF: Uteluftsfilter F5 (tillval F7) USF: Frånluftsfilter F5 (tillval F7) MVV: Värmeväxlare- motströms KB: Kondenstråg EVF: Eftervärmningsbatteri, el eller vatten BPS: Automatisk by-pass (tillval) PU-/PU+: Mätuttag frånluft PI-/PI+: Mätuttag tilluft TILLUFT [ 4 ]

5 A I R M A S T E R I I Vägg- och takmodell Väggmodell X-Vent II 500 ventilerar rummet enligt principen omblandande ventilation. För att uppnå bästa möjliga utbyteseffektivitet bör man placera aggregatet så att luften fördelar sig optimalt. X-Vent II 500 väggmodell beställs när avluft och uteluftsintag ska föras genom yttervägg. Takhöjden i rummet bör vara minst 2,3 meter eller högre. Anläggningen levereras med tilluftsgaller som styr luftströmmen horisontalt och vertikalt. X-Vent II 500 monteras på medföljande väggbeslag. Hål märks ut och tas upp enligt montageinstruktionen, se måttuppgifter på sidan 7. Anläggningen levereras som standard med Ø 250 mm stosar. Elanslutning 1x230 V på anläggningens vänstra sida. Kan levereras i alla RAL-färger. Standard vit Ral 9010 Takmodell X-Vent II 500 takmodell beställs när ute- och avluft ska föras ut genom tak. Takmodellen levereras med två stycken Ø 250 mm stosar. Vid beställning av takinklädnad anges taklutningen. Ute- och avluftskanaler skall i uppvärmda utrymmen kondensisoleras. Uteluft Kabelgenomföring Avluft Avluftsgaller [ 5 ]

6 Modellöversikt Standardmodell Synligt montage. Tilluft och frånluft friblåsande resp. frisugande. Combimodell 1 Synligt montage. Tilluft friblåsande. Frånluft kanalansluten. Combimodell 2 Synligt montage. Frånluft frisugande. Tilluft kanalansluten. Combimodell 3 Dolt montage ovan undertak. Tilluft och frånluft kanalanslutna. Delintegrerad modell Anläggningen monterad delvis infälld ovan undertak. [ 6 ]

7 Måttuppgifter Väggmodell Takmodell Delintegrerad modell ø Kondensavlopp Om anläggningen installeras i lokaler med hög luftfuktighet bör anläggningens inbyggda kondensavlopp anslutas. Se mer information sidan 3 - foto 2 (flottör). Montage- Vægramme Kondens Ø21 [ 7 ]

8 Automatik X-Vent Control är en nyframtagen elektronisk styrning utformad för X-Vent II med effektiv värmeåtervinning och energisnåla EC-fläktar. Display driftstatus Önskad luftmängd Larmvisning Pil upp Huvudfunktioner Steglös styrning av luftmängder Möjlighet till varierande luftmängder på tilluft/ frånluft Reglering av tilluftstemperatur Bypass-drift (tillval) Nattkylning och grundventilation Manuell drift eller automatisk drift via veckour Extern drift via 0-10 V signal/potentialfria signaler, rörelsegivare och/eller CO 2 -/ temperaturgivare Avfrostningsfunktion skyddar värmeväxlaren mot isbildning vid låga utomhustemperaturer Övervaknings- och larmfunktioner Reglerad utrustning Tillufts- och frånluftsfläkt Två avstängningsspjäll, uteluft Bypass-spjäll (tillval) Elvärme-/vattenvärmebatteri Ventil (vid vattenvärmebatteri) Kontrollenhet Inställningar görs på displaypanelen som monteras på vägg. Vid normal drift visas önskad luftmängd i procent samt önskad tilluftstemperatur i C, samtidigt som aktuell driftstatus och eventuellt larm visas. Larmsymbol Meny hjälptext Önskad tilluftstemperatur Art.nummer: J Pil ned Anläggningens driftstatus Parametrar Anläggningen levereras som standard med fabriksinställda parametrar. Om annan inställning önskas eller är nödvändig på grund av tillbehör, används displaypanelen för att ställa in önskade parametervärden. Parametrarna är indelade i tre nivåer för åtkomstnivå och funktion. Pil höger Pil vänster Brukarnivå - B1 Åtkomst utan kod. Används vid avläsning av värden samt inställning av önskad luftmängd, tilluftstemperatur samt nattkylning. Teknikernivå - B2 Åtkomst med kod. Används vid ändring av parametrar i förbindelse med driftsättning och konfigurering av tillbehör. Masternivå - B3 Åtkomst med kod tillåter ändring av anläggningens samtliga parametrar. [ 8 ]

9 Eftervärmningsbatteri Beskrivning X-Vent II 500 är utrustad med en effektiv motströmsvärmeväxlare för återvinning av värmen i frånluften. Värmebatteriet är till som komplement till värmeväxlaren, så att önskad tilluftstemperatur nås. Om värmebatteri inte väljs som fabriksmonterad komponent, kan den eftermonteras. Elvärmebatteri Anläggningen kan levereras med elvärmebatteri. Effekten på batteriet är 700 W och levereras komplett inkopplad och inbyggd i anläggningen. Vattenvärmebatteri Anläggningen kan alternativt levereras med vattenvärmebatteri Vattenvärmebatteriets effekt ändras med hjälp av en motorstyrd ventil som regleras från värmestyrningen med en 0 10 volts styrsignal. Styrsignalens värde beror på den tilluftstemperatur som är angiven på displaypanelen i förhållande till tilluftstemperaturens aktuella värde. Anläggningen levereras komplett med vattenvärmebatteri, elektrisk regleringsventil samt en självverkande varmhållningstermostat monterad. SPECIFIKATIONER Luftmängd: 500 m3/h Framloppstemperatur, tf: 55 C Returtemperatur tr: 40 C Effekt: 0,87 kw vid tf/tr = 55/40 C Flöde: 50 l/h Tryckförlust vattenvärmeyta: <1 kpa Tryckförlust regleringsventil (2) kpa, rekommenderad 10 kpa Utomhustemperatur: 20 C Tilluftstemperatur: 20 C Anslutningsdimension: 3/8 (DN 10) Kontakta X-Vent AB för datakörning vid andra förutsättningar än ovanstående. RETUR TILLOPP LUFTFLÖDE 1. Vattenvärmebatteri 2. Ventilhus med förinställning 3. Luftningsskruv 4. Avtappningsventil TV. Självverkande termostatventil TM. Elektrisk termomotor IT. Tilluftstem peraturgivare För att få ett balanserat och välfungerande värmesystem med föreskrivet flöde, rekommenderar X-Vent att man i värmeförsörjningen framför anläggningen monterar en inregleringsventil och en partikelsamlare. Om differenstrycket över regleringsventilen (TM2) är större än 60 kpa bör en tryckdifferensreglerare användas över anläggningen. Skydd mot påfrysning Vattenvärmebatteriet är skyddat mot påfrysning vid start och under drift vid låg utomhustempera- tur. Samtliga värden för frysskyddet är fabriks inställda. Anläggningen är utrustad med följande skydd mot påfrysning: - Varmhållning med hjälp av självverkande termostatventil när anläggningen står still. - Skydd vid start genom förvärmning av värmeväxlare och vattenvärmebatteri. - Skydd av vattenvärmebatteriet under drift genom reducering av tilluftsflödet samt anläggningsstopp vid för låg tilluftstemperatur. [ 9 ]

10 Tekniska data Normal kapacitet: Forcerad kapacitet: Kastlängd (0,15 m/s): 550 m 3 /h (152 l/s) 630 m 3 /h (175 l/s) 5,0 m v/ 350 m 3 /h (97 l/s) 5,9 m v/ 450 m 3 /h (125 l/s) 7,5 m v/ 550 m 3 /h (152 l/s) El-anslutning: Kanalanslutningar: Kondensavlopp (option): Vikt: Värmeväxlare: Filter: Färg: 1 ~ 230 V, 50 Hz, N+PE Ø250 mm Ø16 mm 89 kg Motströmsvärmeväxlare F5 standard (F7 tillval) Täckpaneler Ral 9010 (vit) Underpaneler Ral 7024 (grå) Märkspänning/frekvens: Strömförbrukning vid full last: 1 ~ 230 V + N + PE / 50 Hz 0,3 A (exkl. ev. värmebatteri) Ansl. elmatningskabel: 1,5 mm 2 Säkring: 10 A [ 10]

11 Kapacitet och Ljuddata Kapacitetsdiagram Pa Externt tryck (Pa) Diagrammet visar resultat från uppmätta tryck och luftflöden på anläggning utrustad med filter (F5), spjäll och motströmsvärmeväxlare m 3 /h l/s Ljudtrycksnivå Vid ljudmätning är mätutrustning placerad mitt framför/snett nedanför anläggningen på ett avstånd av 1 m. Kapacitet i m 3 /h Ljudtryck Drift i % på display Rätten till ändringar förbehålles utan föregående varsel. September 2007 [ 11]
