OCA uppåtblåsande UCA nedåtblåsande, avsedda för DX.

Transkript

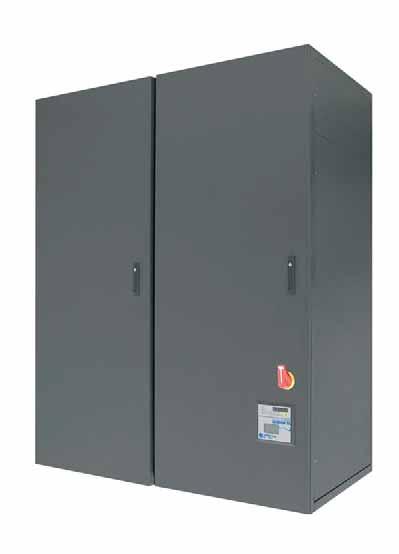

1 Datakylaggregat OCA/UCA 21-H - 71-H 7-21 kw OCA uppåtblåsande UCA nedåtblåsande, avsedda för DX. Köldmediekrets. Scrollkompressor med låg energiförbrukning, monterad i en separat ljudisolerad sektion fritt från luftflödet. Helhermetisk suggaskyld med inbyggt termiskt motorskydd. Vevhusvärmare som Elektronisk expansionsventil Kylbatteri med stor värmeväxlaryta tillverkad i koppar med hydrophiliclameller i aluminium för att minska risken att föra med kondensat ut i inblåsningsluften. Skyddsutrustning: högtryckspressostat (manuell återst.) och lågtryckspressostat (aut. återst.), termisk expansionsventil, torkfilter och synglas. Grundfylld med köldmedium R407C. Elutrustning. Låsbar huvudströmbrytare, microprocessor. Automatsäkringar för kraft och manöverkrets, fasföljdsskydd. 24V transformator för manöverkretsen. Kontaktorer med termiskt skydd. Plint för extern start av aggregat. Växelkontakt 10 A för externt larm. Chassi. Stomme av kraftig galvaniserad plåt och alu-profiler. Paneler av galvaniserad plåt och klädda med vinylfilm. Kondensattråg med flexibel avledningsslang av PVC. Snabblås på frontpanelerna. Ljud- och termisk isolering av 25mm självsläckande polyuretan med skyddsfilm. Fläktsektion. Direktdriven 3-hastighetsmotor med kammarfläkt, monterad på vibrationsdämpare. Gummipackning på tilluftsidan. Bakåtvända fläktvingar för tyst och effektiv drift samtidigt som de är lätta att göra rent. Transformator för hastighetsreglering samt elektroniska EC-fläktar Luftfiltersektion. Filtermaterial av självsläckande syntetfibrer, klass G3. Luftfiltren är monterade lutande före kylbatteriet för att erbjuda stor filteryta och lägre passeringshastighet med lägre energiförbrukning. Som tillval finns klass G4 luftfilter. Speciellt utformade kammarfläktar. Plattvärmeväxlare och vattensparventil som Komplett elskåp med huvudbrytare & skyddsutrustning. Ångbefuktare. Helautomatisk microprocessorstyrd komplett med ångspjut. Ångbefuktare Luftkyld-/vattenkyld kondensor. Vattenkylt utförande med tryckstyrd vattensparventil, luftkylt utförande med varvtalsreglering av fläktar.

2 Tekniska Data OCA-UCA Kyleffekt Total Sensibel Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Modell 21-H 31-H 41-H 51-L 51-H 71-L 71-H Rum C 22 kw 6,6 6,6 9,2 9,2 11,5 10,6 12,7 11,0 15,5 15,5 18,6 17, ,0 RH 50% 24 kw 6,9 7,0 9,7 9,7 12,3 10,8 13,5 11,2 16,3 16,3 19,4 17,5 21,2 21,2 Kompressor A 2,5 4,0 4,8 5,7 5,7 6,3 6,3 kw 1,1 1,8 2,5 3,2 3,3 4,1 4,0 Fläktmotor A 1,3 1,3 1,3 1,3 2,9 2,9 2,8 st x kw 1 x 0,8 1 x 0,8 1 x 0,8 1 x 0,8 1 x 1,5 1 x 1,5 1 x 1,5 Elvärme kw 3 / 6 3 / 6 3 / 6 / 9 3 / 6 / 9 3 / 6 / 9 3 / 6 / 9 6 / 9 / 12 Befuktare kg/h 3 3 / / 8 kw 2,2 2,2 / 3,8 3,8 3,8 3,8 3,8 3,8 / 6,1 nom Luftmängd m 3 /h min max Ljudeffekt utlopp db(a) Ljudtrycksnivå 2m db(a) Rördimension mm 12/12 12/16 12/16 12/18 12/18 16/18 16/18 Kondensavlopp mm Vikt kg Bredd mm Djup mm Höjd mm Kyleffekterna gäller 400/3/50, R407C. kond. temp. +40 C, rum 50% RH och statiskt tryck 30 Pa (130 Pa 51H-71L). Kyleffekterna Total = Qt, Sensibel = Qs reduceras med fläktvärmen. L - lågt luftflöde, H - högt luftflöde. Tillbehör: UCA Elvärmare av rostfritt stål Manuell/automatisk regl. av fläkthastighet Täckpanel i fronten vid luftintag i golv Externt övervakningssystem Ångbefuktare Remdriven fläkt för större luftmängd/tryckuppsättning. Luftdistribution via plenum Extra ljudisolering (2 db(a) reducering) Expansionskort för extern kommunikation Kondensor & kondensorfläktstyrning Ställbart stativ OCA Täckpanel i fronten vid luftintag i golv. Reglering av fläkthastighet med inverterstyrning finns som tillbehör. Vi förbehåller oss rätten att utan avisering ändra och korrigera tekniska uppgifter, data etc. TPi Klimatimport AB Spjutvägen 5H, Järfälla, Tel , Fax info@tpiab.com

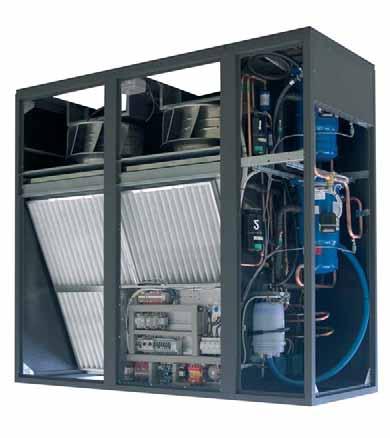

3 Datakylaggregat OCA/UCA 72-H H kw OCA uppåtblåsande UCA nedåtblåsande, avsedda för DX. Separata köldmediekretsar. 2 scrollkompressorer med låg energiförbrukning, monterade i en separat ljudisolerad sektion fritt från luftflödet. Helhermetisk suggaskyld med inbyggt termiskt motorskydd. Vevhusvärmare som Elektronisk expansionsventil Kylbatteri med stor värmeväxlaryta tillverkad i koppar med hydrophiliclameller i aluminium för att minska risken att föra med kondensat ut i inblåsningsluften. Skyddsutrustning: högtryckspressostat (manuell återst.) och lågtryckspressostat (aut. återst.), termisk expansionsventil, torkfilter och synglas. Grundfylld med köldmedium R407C. Chassi. Stomme av kraftig galvaniserad plåt och alu-profiler. Paneler av galvaniserad plåt och klädda med vinylfilm. Kondensattråg med flexibel avledningsslang av PVC. Snabblås på frontpanelerna. Ljud- och termisk isolering av 25mm självsläckande polyuretan med skyddsfilm. Fläktsektion. Direktdriven 3-hastighetsmotor med kammarfläkt, monterad på vibrationsdämpare. Gummipackning på tilluftsidan. Bakåtvända fläktvingar för tyst och effektiv drift samtidigt som de är lätta att göra rent. Transformator för hastighetsreglering samt elektroniska EC-fläktar Luftfiltersektion. Filtermaterial av självsläckande syntetfibrer, klass G3. Luftfiltren är monterade lutande före kylbatteriet för att erbjuda stor filteryta och lägre passeringshastighet med lägre energiförbrukning. Som tillval finns klass G4 luftfilter. Speciellt utformade kammarfläktar. Elutrustning. Låsbar huvudströmbrytare, microprocessor. Automatsäkringar för kraft och manöverkrets, fasföljdsskydd. 24V transformator för manöverkretsen. Kontaktorer med termiskt skydd. Plint för extern start av aggregat. Växelkontakt 10 A för externt larm. Plattvärmeväxlare och vattensparventil som Komplett elskåp med huvudbrytare & skyddsutrustning. Ångbefuktare. Helautomatisk microprocessorstyrd komplett med ångspjut. Ångbefuktare Luftkyld-/vattenkyld kondensor. Vattenkylt utförande med tryckstyrd vattensparventil, luftkylt utförande med varvtalsreglering av fläktar.

4 Tekniska Data OCA-UCA Kyleffekt Total Sensibel Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Modell 72-H 102-L 102-H 142-L 142-H 162-L 162-H Rum C 22 kw 22,3 20,8 25,2 22,1 29,4 28,9 36,1 22,3 20,8 25,2 22,1 29,4 28,9 36,1 RH 50% 24 kw 23,6 21,3 26,4 22,4 31,5 29,4 38,1 23,6 21,3 26,4 22,4 31,5 29,4 38,1 Kompressor A 9,7 11,4 11,4 12,7 12,5 16,2 15,9 kw 5,1 6,4 6,5 8,2 8,1 9,9 9,8 Fläktmotor A 2,8 2,8 4,0 4,0 5,7 4,0 5,7 st x kw 1 x 1,5 1 x 1,5 1 x 2,2 1 x 2,2 2 x 1,5 1 x 2,2 2 x 1,5 Elvärme kw 6 / 9 / 12 6 / 9 / 12 6 / 9 / 12 6 / 9 / 12 9 / 12 / 18 6 / 9 / 12 9 / 12 / 18 Befuktare kg/h 5 / 8 5 / 8 5 / 8 5 / / 8 8 kw 3,8 / 6,1 3,8 / 6,1 3,8 / 6,1 3,8 / 6,1 6,1 3,8 / 6,1 6,1 nom Luftmängd m 3 /h min max Ljudeffekt utlopp db(a) Ljudtryck 2m FF db(a) Rördimension x 2 mm 12/16 12/18 12/18 16/18 16/18 16/22 16/22 Kondensavlopp mm Vikt kg Bredd mm Djup mm Höjd mm Kyleffekterna gäller 400/3/50, R407C. kond. temp. +40 C, rum 50% RH och statiskt tryck 30 Pa. Kyleffekterna Total = Qt, Sensibel = Qs reduceras med fläktvärmen. Tillbehör: UCA Elvärmare av rostfritt stål Manuell/automatisk regl. av fläkthastighet Täckpanel i fronten vid luftintag i golv Externt övervakningssystem Ångbefuktare Remdriven fläkt för större luftmängd/tryckuppsättning. Luftdistribution via plenum Extra ljudisolering (2 db(a) reducering) Expansionskort för extern kommunikation Kondensor & kondensorfläktstyrning Ställbart stativ OCA Täckpanel i fronten vid luftintag i golv. Reglering av fläkthastighet med inverterstyrning finns som tillbehör. Vi förbehåller oss rätten att utan avisering ändra och korrigera tekniska uppgifter, data etc. TPi Klimatimport AB Spjutvägen 5H, Järfälla, Tel , Fax info@tpiab.com

5 Datakylaggregat OCA/UCA 81-H H kw OCA uppåtblåsande UCA nedåtblåsande, avsedda för DX. Köldmediekrets. Scrollkompressor med låg energiförbrukning, monterad i en separat ljudisolerad sektion fritt från luftflödet. Helhermetisk suggaskyld med inbyggt termiskt motorskydd. Vevhusvärmare som Elektronisk expansionsventil Kylbatteri med stor värmeväxlaryta tillverkad i koppar med hydrophiliclameller i aluminium för att minska risken att föra med kondensat ut i inblåsningsluften. Skyddsutrustning: högtryckspressostat (manuell återst.) och lågtryckspressostat (aut. återst.), termisk expansionsventil, torkfilter och synglas. Grundfylld med köldmedium R407C. Elutrustning. Låsbar huvudströmbrytare, microprocessor. Automatsäkringar för kraft och manöverkrets, fasföljdsskydd. 24V transformator för manöverkretsen. Kontaktorer med termiskt skydd. Plint för extern start av aggregat. Växelkontakt 10 A för externt larm. Chassi. Stomme av kraftig galvaniserad plåt och alu-profiler. Paneler av galvaniserad plåt och klädda med vinylfilm. Kondensattråg med flexibel avledningsslang av PVC. Snabblås på frontpanelerna. Ljud- och termisk isolering av 25mm självsläckande polyuretan med skyddsfilm. Fläktsektion. Direktdriven 3-hastighetsmotor med kammarfläkt, monterad på vibrationsdämpare. Gummipackning på tilluftsidan. Bakåtvända fläktvingar för tyst och effektiv drift samtidigt som de är lätta att göra rent. Transformator för hastighetsreglering samt elektroniska EC-fläktar Luftfiltersektion. Filtermaterial av självsläckande syntetfibrer, klass G3. Luftfiltren är monterade lutande före kylbatteriet för att erbjuda stor filteryta och lägre passeringshastighet med lägre energiförbrukning. Som tillval finns klass G4 luftfilter. Speciellt utformade kammarfläktar. Plattvärmeväxlare och vattensparventil som Komplett elskåp med huvudbrytare & skyddsutrustning. Ångbefuktare. Helautomatisk microprocessorstyrd komplett med ångspjut. Ångbefuktare Luftkyld-/vattenkyld kondensor. Vattenkylt utförande med tryckstyrd vattensparventil, luftkylt utförande med varvtalsreglering av fläktar.

6 Tekniska Data OCA-UCA Kyleffekt Total Sensibel Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Modell 81-H 101-L 101-H 131-L 131-H 151-L 151-H Rum C 22 kw 23,0 22,2 26,0 22,4 31,3 30,6 37,8 32,3 42,7 42,7 40,8 34,3 46,6 46,3 RH 50% 24 kw 23,9 23,1 27,4 23,0 33,5 31,1 39,4 33,8 44,9 44,9 42,6 35,0 49,4 47,8 Kompressor A 8,0 13,6 13,5 16,5 16,5 19,3 19,3 kw 4,9 6,5 6,4 8,5 8,6 9,9 9,9 Fläktmotor A 2,8 2,8 4,0 4,0 5,7 4,0 5,7 st x kw 1 x 1,5 1 x 1,5 1 x 2,2 1 x 2,2 2 x 1,5 1 x 2,2 2 x 1,5 Elvärme kw 6 / 9 / 12 6 / 9 / 12 6 / 9 / 12 6 / 9 / 12 9 / 12 / 18 6 / 9 / 12 9 / 12 / 18 Befuktare kg/h 5 / 8 5 / 8 5 / 8 5 / / 8 8 kw 3,8 / 6,1 3,8 / 6,1 3,8 / 6,1 3,8 / 6,1 6,1 3,8 / 6,1 6,1 nom Luftmängd m 3 /h min max Ljudeffekt utlopp db(a) Ljudtrycksnivå 2m db(a) Rördimension mm 16/18 16/22 16/22 16/28 16/28 18/28 18/28 Kondensavlopp mm Vikt kg Bredd mm Djup mm Höjd mm Kyleffekterna gäller 400/3/50, R407C. kond. temp. +40 C, rum 50% RH och statiskt tryck 30 Pa. Kyleffekterna Total = Qt, Sensibel = Qs reduceras med fläktvärmen. Tillbehör: UCA Elvärmare av rostfritt stål Manuell/automatisk regl. av fläkthastighet Täckpanel i fronten vid luftintag i golv Externt övervakningssystem Ångbefuktare Remdriven fläkt för större luftmängd/tryckuppsättning. Luftdistribution via plenum Extra ljudisolering (2 db(a) reducering) Expansionskort för extern kommunikation Kondensor & kondensorfläktstyrning Ställbart stativ OCA Täckpanel i fronten vid luftintag i golv. Reglering av fläkthastighet med inverterstyrning finns som tillbehör. Vi förbehåller oss rätten att utan avisering ändra och korrigera tekniska uppgifter, data etc. TPi Klimatimport AB Spjutvägen 5H, Järfälla, Tel , Fax info@tpiab.com

7 Datakylaggregat OCA/UCA 202-H H kw OCA uppåtblåsande UCA nedåtblåsande, avsedda för DX. Separata köldmediekretsar. 2 scrollkompressorer med låg energiförbrukning, monterade i en separat ljudisolerad sektion fritt från luftflödet. Helhermetisk suggaskyld med inbyggt termiskt motorskydd. Vevhusvärmare som Elektronisk expansionsventil Kylbatteri med stor värmeväxlaryta tillverkad i koppar med hydrophiliclameller i aluminium för att minska risken att föra med kondensat ut i inblåsningsluften. Skyddsutrustning: högtryckspressostat (manuell återst.) och lågtryckspressostat (aut. återst.), termisk expansionsventil, torkfilter och synglas. Grundfylld med köldmedium R407C. Chassi. Stomme av kraftig galvaniserad plåt och alu-profiler. Paneler av galvaniserad plåt och klädda med vinylfilm. Kondensattråg med flexibel avledningsslang av PVC. Snabblås på frontpanelerna. Ljud- och termisk isolering av 25mm självsläckande polyuretan med skyddsfilm. Fläktsektion. Direktdriven 3-hastighetsmotor med kammarfläkt, monterad på vibrationsdämpare. Gummipackning på tilluftsidan. Bakåtvända fläktvingar för tyst och effektiv drift samtidigt som de är lätta att göra rent. Transformator för hastighetsreglering samt elektroniska EC-fläktar Luftfiltersektion. Filtermaterial av självsläckande syntetfibrer, klass G3. Luftfiltren är monterade lutande före kylbatteriet för att erbjuda stor filteryta och lägre passeringshastighet med lägre energiförbrukning. Som tillval finns klass G4 luftfilter. Speciellt utformade kammarfläktar. Elutrustning. Låsbar huvudströmbrytare, microprocessor. Automatsäkringar för kraft och manöverkrets, fasföljdsskydd. 24V transformator för manöverkretsen. Kontaktorer med termiskt skydd. Plint för extern start av aggregat. Växelkontakt 10 A för externt larm. Plattvärmeväxlare och vattensparventil som Komplett elskåp med huvudbrytare & skyddsutrustning. Ångbefuktare. Helautomatisk microprocessorstyrd komplett med ångspjut. Ångbefuktare Luftkyld-/vattenkyld kondensor. Vattenkylt utförande med tryckstyrd vattensparventil, luftkylt utförande med varvtalsreglering av fläktar.

8 Tekniska Data OCA-UCA Kyleffekt Total Sensibel Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Q t Q s Modell 202-L 202-H 262-L 262-H 302-L 302-H Rum C 22 kw 53,6 45,5 63,7 59,3 70,0 57,5 76,6 64,7 81,3 67,0 92,7 82,5 RH 50% 24 kw 56,5 46,7 67,6 61,3 74,6 59,0 79,9 65,7 85,8 69,0 99,1 85,3 Kompressor A 27,1 26,9 32,9 32,9 38,6 38,7 kw 12,9 12,8 17,0 17,1 19,7 19,7 Fläktmotor A 5,7 8,0 5,7 8,0 8,0 8,6 st x kw 2 x 1,5 2 x 2,2 2 x 1,5 2 x 2,2 2 x 2,2 3 x 1,5 Elvärme kw 9 / 12 / / 18 / / 18 / / 18 / / 18 / / 18 / 24 Befuktare kg/h 8 8 / / 10 8 / 10 8 / 10 kw 6,1 6,1 / 7,6 6,1 6,1 / 7,6 6,1 / 7,6 6,1 / 7,6 nom Luftmängd m 3 /h min max Ljudeffekt utlopp db(a) Ljudtryck 2m FF db(a) Rördimension x 2 mm 16/22 16/22 16/28 16/28 22/28 22/28 Kondensavlopp mm Vikt kg Bredd mm Djup mm Höjd mm Kyleffekterna gäller 400/3/50, R407C. kond. temp. +40 C, rum 50% RH och statiskt tryck 30 Pa. Kyleffekterna Total = Qt, Sensibel = Qs reduceras med fläktvärmen. Tillbehör: UCA Elvärmare av rostfritt stål Manuell/automatisk regl. av fläkthastighet Täckpanel i fronten vid luftintag i golv Externt övervakningssystem Ångbefuktare Remdriven fläkt för större luftmängd/tryckuppsättning. Luftdistribution via plenum Extra ljudisolering (2 db(a) reducering) Expansionskort för extern kommunikation Kondensor & kondensorfläktstyrning Ställbart stativ OCA Täckpanel i fronten vid luftintag i golv. Reglering av fläkthastighet med inverterstyrning finns som tillbehör. Vi förbehåller oss rätten att utan avisering ändra och korrigera tekniska uppgifter, data etc. TPi Klimatimport AB Spjutvägen 5H, Järfälla, Tel , Fax info@tpiab.com
