1 Produktblad Version: Uppdaterad: Ersätter: CCU Innehållsförteckning Allmänt...s. 2 Leveransomfattning...s. 3 Tekniska data...s. 4 Måttritning...s. 6 Tillbehör...s. 7

2 Allmänt Allmänt CCU 4 Compact Chiller Unit är ett kompakt vätskekylaggregat baserat på den senaste plattvärmeväxlarteknologin. Den ingående EC-59 plattvärmeväxlaren är förångare kondensor - underkylare i samma enhet. Den unika konstruktionen av EC59, ger möjlighet att konstruera kompakta, energieffektiva vätskekylaggregat med hög COP, samt att köldmediemängden kan reduceras till ett minimum (mindre än 3 kg HFC R404A). CCU 4 är avsedd att användas för komfort-, process- och kommersiell kyla. Arbetsområdet är från -8 C till +8 C utgående köldbärare. Genom att använda CCU 4, reduceras installation- och servicekostnade, då alla aggregat är testade och provkörda från fabrik. Vid eventuella fel byts hela aggregatet enkelt ut via det unika Slide in Slide out -konceptet. Service och reparation utförs vid speciella servicestationer vilket garanterar att den höga energieffektiviteten och tillförlitligheten kan bibehållas. Genom att parallellkoppla flera CCU 4-aggregat på vätskesidan uppnås den önskade kyleffekten, där varje enskilt aggregat är en separat köldmediekrets. CCU 4-aggregaten styrs och övervakas internt via det elektroniska styrsystemet. I displayen på styrkortet kan larm, tryck och temperaturer i köldmediekretsen enkelt avläsas. Extern styrutrustning behövs för att ge start-/stoppsignal till aggregatet. 2 Produktblad / CCU /

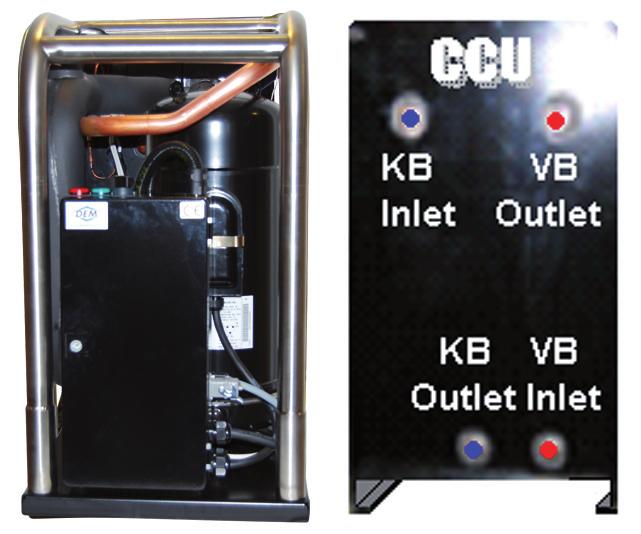

3 Leveransomfattning Leveransomfattning CCU 4 består av huvudkomponenterna: Scrollkompressor Plattvärmeväxlaren EC59 Elektronisk expansionsventil Ellåda med styr-, start- och reglerutrustning komplett med anslutningskabel och kontaktdon Chassi med rostfria stativbåga Hela köldmediekretsen har lödda förband vilket medför att läckagerisken minimeras. EC59-värmeväxlaren är monterad sfäriskt i cellplastisolering vilket ger en liten risk för uppkomst av köldbryggor och vibrationer. Rörledningar för sug och vätska är isolerade med Armaflex rörisolering. Apparatlådan är monterad mot front i stativet för enkel åtkomlighet. Anslutningar av köld- och värmebärare sker på aggregatets baksida. CCU 4-aggregaten levereras komplett testade och provkörda före leverans, varje aggregat levereras med individuellt testprotokoll. Med aggregatet levereras 4 st flexibla anslutningsslangar med 1 rörgänga och mutter. Till CCU 4 finns ett brett tillbehörsprogram med stativ, samlingsrör och anslutningspaket. Front och baksida Produktblad / CCU / 3

4 Leveransomfattning Tekniska data Tekniska data Köldbärarflöde 1,5 l/s Köldbärare Propylenglykol 39% Tryckfall förångare 40 kpa Värmebärarflöde 1,6 l/s Tryckfall kondensor 40 kpa Köldmedium HFC R404A Köldmediemängd 2,95 kg Kraftmatning 380/415V Hz Rekommenderad säkring 25 A Intern manöversäkring 10 A Transformator manöver 230 V / 24 Vac / 40 VA Extern manöver 24 Vac Vevhusvärmare 230 V 50 W Bredd 400 mm Längd 700 mm Höjd 700 mm Vikt 155 kg Hög temperatur Medium temperatur Låg temperatur Nominell kyleffekt kw 28,6 25,2 22,1 Utgående KB C Ingående KM C Tillförd effekt kw 11,9 10,7 9,7 Nominell COP 2,4 2,3 2,2 Nominell driftström A 18,8 16,8 15,1 4 Produktblad / CCU /

5 Flödesschema Kyleffekt kw (Ing.) Köldbärartemperatur C (utgående) VB C ,2 31,2 29,2 27,3 25, ,0 34,0 32,0 30,3 28,5 26,8 25, ,2 37,1 35,0 32,9 30,8 29,3 27,8 26,2 24, ,5 35,5 33,6 31,6 29,6 28,1 26,6 25,1 23, ,1 32,7 31,2 29,8 28,4 26,8 25,2 23,7 22, ,9 28,8 27,6 26,4 25,2 24,4 23,6 22,8 22, ,6 27,7 26,8 25,8 24,9 23,5 22,1 20,6 19, ,3 24,8 24,4 23,9 23,5 22,1 20,7 19,4 18,0 Tillförd effekt kw (Ing.) Köldbärartemperatur C (utgående) VB C ,2 7,1 7,0 6,9 6,8 15 7,9 7,8 7,8 7,7 7,6 7,6 7,5 20 8,6 8,5 8,5 8,4 8,4 8,3 8,3 8,2 8,2 25 9,1 9,1 9,0 9,0 9,0 9,0 8,9 8,9 8,9 30 9,9 9,9 9,9 9,9 9,9 9,8 9,8 9,7 9, ,8 10,8 10,8 10,8 10,7 10,7 10,6 10,6 10, ,9 11,9 11,8 11,8 11,8 11,7 11,6 11,5 11, ,0 13,0 12,9 12,9 12,9 12,7 12,6 12,5 12,4 C.O.P. (Ing.) Köldbärartemperatur C (utgående) VB C ,6 4,4 4,2 3,9 3,7 15 4,5 4,3 4,1 3,9 3,7 3,5 3,3 20 4,6 4,3 4,1 3,9 3,7 3,5 3,3 3,2 3,0 25 4,1 3,9 3,7 3,5 3,3 3,1 3,0 2,8 2,7 30 3,5 3,3 3,2 3,0 2,9 2,7 2,6 2,4 2,3 35 2,8 2,7 2,6 2,5 2,3 2,3 2,2 2,2 2,1 40 2,4 2,3 2,3 2,2 2,1 2,0 1,9 1,8 1,7 45 1,9 1,9 1,9 1,9 1,8 1,7 1,6 1,6 1,5 Alla värden med 39% propylenglykol i vätskekrets. Produktblad / CCU / 5

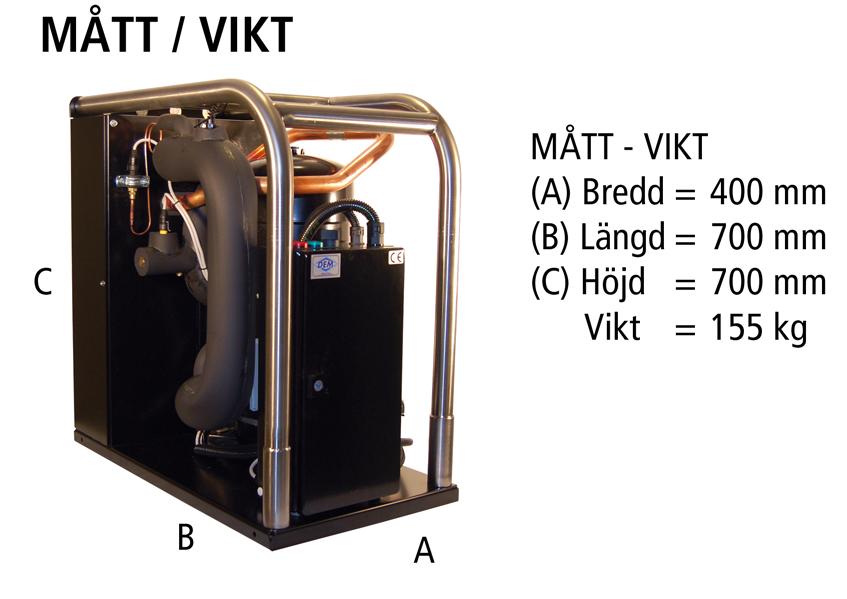

6 Måttritning Måttritning 6 Produktblad / CCU /

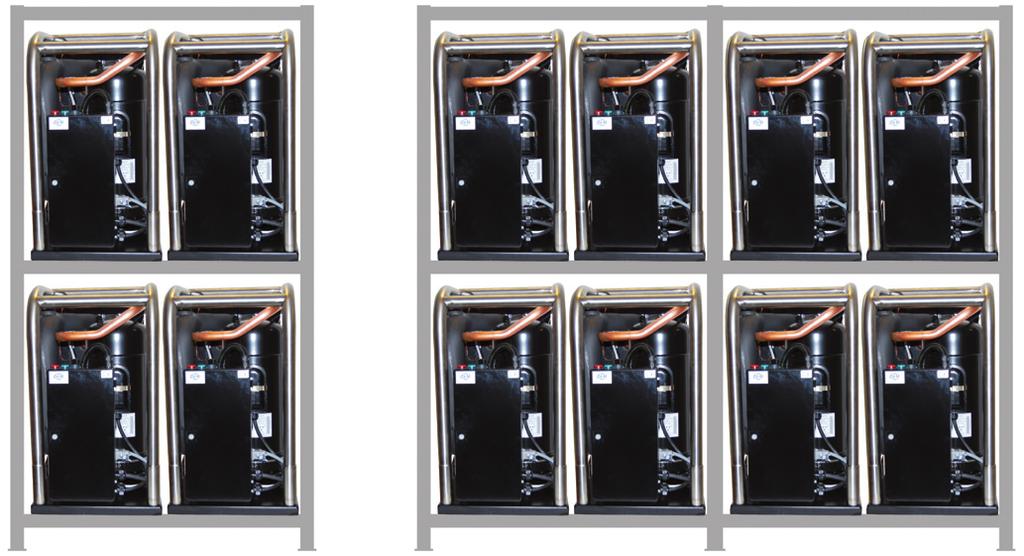

7 Tillbehör Tillbehör 4- och 8-modul Till CCU 4 finns många tillbehör. Själva modulen levereras med flexibal slanganslutning och/eller manöverkabel. Stativen finns för 4 st CCU 4 och levereras med motkontaktdon och plintlåda, best nr Samlingsrören är färdiga med flänsanslutning DN100 blindfläns och kulventiler. Finns för 4- och 8-modulsplacering, best nr och Se bild ovan. Anslutningspaketet innehåller 2 st 2-vägs motorventiler, kabelsats samt anslutningar, best nr Produktblad / CCU / 7
