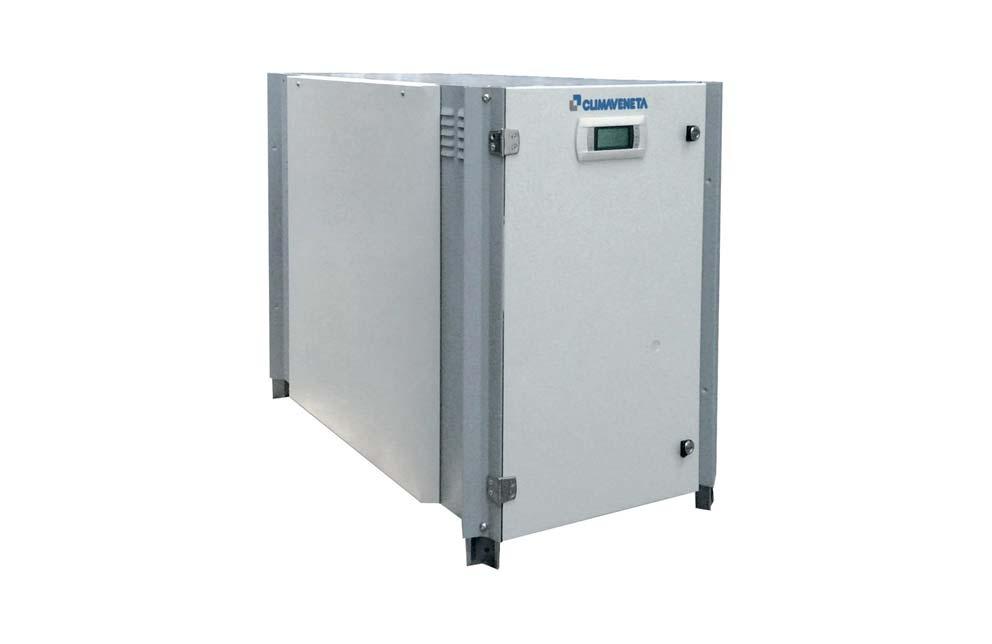

1 AQS/Climaveneta BW-HT storlekar Värmeeffekt kw Värmepumpar vätska-vätska -5/+65 C Produktpresentation

2 Innehållsförteckning Innehåll Börjar på sidan Fördelar...3 Tekniska data/allmänt...5 Beskrivningstext...11 Beteckningsnyckel BW-HT = Värmepump vätska-vätska -5/+65 C (bergvärmepump) 0071 = Storleksbeteckning ( ) BW-HT0071 2

3 Fördelar Fördel Innebär BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Elektroniska expansionsventiler Ger större precision och snabbare respons vid förändringar i behovet och kan arbeta med snävare skillnad mellan förångnings- och kondenseringstemperaturerna, vilket bidrar till optimering av effektiviteten under varierande driftsförhållanden. Utökat arbetsområde för aggregatet. Samtidig uppvärmning och produktion av tappvarmvatten Eliminerar behovet av separat tappvarmvattenberedare. Kompakta mått och låg köldmedievolym. Förstärkt utförande för stapling (tillval) Möjliggör att två aggregat kan staplas ovanpå varandra, för att minska behovet av golvyta. 3

4 Fördelar Fördel Inbyggd-/a pump-/ar (tillval) Innebär Eliminerar behovet av plats för pump/-ar inomhus. Övergripande styrning av upp till 4 aggregat (tillval) Utökar effektområdet upp till 400 kw. 4

5 Tekniska data/allmänt KB 0/-3 C VB 40/45 C BW-HT Värmepump typ Effektdata (för val av aggregat) 1) Värmeeffekt kw 20,2 23,7 27,3 30,9 34,8 39,2 Effektbehov 2) kw 6,34 7,37 8,18 9,12 10,3 11,5 COP 3,19 3,22 3,34 3,39 3,38 3,41 Effektdata (enligt EN :2011 för jämförelser) 3) Värmeeffekt kw 20,2 23,8 27,4 31,0 34,9 39,3 Effektbehov kw 6,52 7,60 8,43 9,39 10,6 11,8 COP 3,10 3,13 3,25 3,30 3,29 3,32 Förångardata Förångartyp Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN40 DN40 DN40 DN40 DN40 DN40 Köldbäraranslutning ut DN40 DN40 DN40 DN40 DN40 DN40 Köldbärarflöde 1) l/s 1,16 1,37 1,60 1,82 2,05 2,31 Köldbärartryckfall 1) kpa 25,7 26,1 27,5 28,3 28,3 26,5 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l Effektreglering 100/0 % Bryt-/larmtryck bar 48,3 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN40 DN40 DN40 DN40 DN40 DN40 Värmebäraranslutning ut DN40 DN40 DN40 DN40 DN40 DN40 Värmebärarflöde 1) l/s 0,97 1,14 1,32 1,49 1,68 1,89 Värmebärartryckfall 1) kpa 6,0 6,1 7,1 7,4 8,1 8,5 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Tillgängligt tryck KB*KIT* kpa Se Produktinformation, kapitel Tekniska data/pumpdata eller kontakta vår kundtjänst Värmebärarkretsdata 5) Min. systemvolym 6) l 140/ / / / / /280 Rekommenderad systemvolym 7) l Tillgängligt tryck VB*KIT* kpa Se Produktinformation, kapitel Tekniska data/pumpdata eller kontakta vår kundtjänst Ljuddata Se Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 8) db(a) Eldata Mått och vikter Se sidan 7 för förklaring av noterna 1) till 8). Se Produktinformation, kapitel Tekniska data/el eller kontakta vår kundtjänst Se Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst 5

6 Tekniska data/allmänt KB 0/-3 C VB 40/45 C BW-HT Värmepump typ Effektdata (för val av aggregat) 1) Värmeeffekt kw 40,4 47,5 54,7 61,9 69,6 78,5 Effektbehov 2) kw 12,7 14,7 16,3 18,3 20,5 23,0 COP 3,18 3,23 3,36 3,38 3,40 3,41 Effektdata (enligt EN :2011 för jämförelser) 3) Värmeeffekt kw 40,5 47,6 54,9 62,1 69,8 78,7 Effektbehov kw 13,0 15,1 16,8 18,8 21,0 23,6 COP 3,11 3,16 3,27 3,30 3,32 3,34 Förångardata Förångartyp Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN50 DN50 DN50 DN50 DN50 DN50 Köldbäraranslutning ut DN50 DN50 DN50 DN50 DN50 DN50 Köldbärarflöde 1) l/s 2,33 2,75 3,21 3,66 4,11 4,64 Köldbärartryckfall 1) kpa 26,8 22,8 26,1 26,3 27,5 27,6 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning/kompressor l Effektreglering 100/50/0 % Bryt-/larmtryck bar 48,3 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN50 DN50 DN50 DN50 DN50 DN50 Värmebäraranslutning ut DN50 DN50 DN50 DN50 DN50 DN50 Värmebärarflöde 1) l/s 1,95 2,29 2,64 2,99 3,36 3,79 Värmebärartryckfall 1) kpa 9,1 10,5 15,2 15,1 15,8 15,8 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Tillgängligt tryck KB*KIT* kpa Se Produktinformation, kapitel Tekniska data/pumpdata eller kontakta vår kundtjänst Värmebärarkretsdata 5) Min. systemvolym 6) l 270/ / / / / /550 Rekommenderad systemvolym 7) l Tillgängligt tryck KB*KIT* kpa Se Produktinformation, kapitel Tekniska data/pumpdata eller kontakta vår kundtjänst Ljuddata Se Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 8) db(a) Eldata Mått och vikter Se sidan 7 för förklaring av noterna 1) till 8). Se Produktinformation, kapitel Tekniska data/el eller kontakta vår kundtjänst Se Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst 6

7 Tekniska data/allmänt KB 0/-3 C VB 40/45 C 1) Angivna data gäller vid köldbärartemperatur in/ut 0/-3 C, köldbärare 28% etanol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, värmebärartemperatur in/ut 40/45 C, värmebärare vatten och försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angivna data gäller vid köldbärartemperatur in/ut 0/-3 C, köldbärare 28% etanol, försmutsningsmotstånd 0 i förångaren, värmebärartemperatur 40/45 C, värmebärare vatten och försmutsningsmotstånd 0 i kondensorn. Data för effektbehov inkluderar den pumpeffekt som erfordras för att övervinna tryckfallet i förångaren respektive kondensorn och data för värmeeffekt inkluderar den värmeeffekt som tillförs i värmebäraren. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Dessa data gäller då aggregatet styrs med utgångspunkt från värmebärartemperaturen vid angivna driftdata enligt not 1. Komplettering med extern bufferttank erfordras om systemets totala volym understiger angivna volymer. För erforderliga systemvolymer vid andra driftdata se Produktinformation, kapitel Tekniska data/arbetsområden, rubrik Minsta systemvolym i värmebärarsystem. 6) Lägsta tillåtna systemvolym för att skydda aggregatet vid flytande börvärde/stegkontroll. 7) Rekommenderad min. systemvolym för jämnast möjliga drift. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare Produktinformation, kapitel Tekniska data/ljud. 7

8 Tekniska data/allmänt KB 0/-3 C VB 60/65 C BW-HT Värmepump typ Effektdata (för val av aggregat) 1) Värmeeffekt kw 19,2 22,5 25,8 29,3 33,2 36,9 Effektbehov 2) kw 9,23 10,4 11,9 13,1 15,2 16,6 COP 2,08 2,16 2,17 2,24 2,18 2,22 Effektdata (enligt EN :2011 för jämförelser) 3) Värmeeffekt kw 19,2 22,5 25,9 29,4 33,3 37,0 Effektbehov kw 9,32 10,5 12,1 13,3 15,4 16,8 COP 2,06 2,14 2,14 2,21 2,16 2,20 Förångardata Förångartyp Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN40 DN40 DN40 DN40 DN40 DN40 Köldbäraranslutning ut DN40 DN40 DN40 DN40 DN40 DN40 Köldbärarflöde 1) l/s 0,86 1,04 1,19 1,38 1,55 1,74 Köldbärartryckfall 1) kpa 14,2 14,9 15,2 16,3 16,1 15,1 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l Effektreglering 100/0 % Bryt-/larmtryck bar 48,3 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN40 DN40 DN40 DN40 DN40 DN40 Värmebäraranslutning ut DN40 DN40 DN40 DN40 DN40 DN40 Värmebärarflöde 1) l/s 0,94 1,09 1,26 1,42 1,62 1,80 Värmebärartryckfall 1) kpa 5,5 5,6 6,5 6,7 7,5 7,7 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Tillgängligt tryck KB*KIT* kpa Se Produktinformation, kapitel Tekniska data/pumpdata eller kontakta vår kundtjänst Värmebärarkretsdata 5) Min. systemvolym 6) l 140/ / / / / /270 Rekommenderad systemvolym 7) l Tillgängligt tryck VB*KIT* kpa Se Produktinformation, kapitel Tekniska data/pumpdata eller kontakta vår kundtjänst Ljuddata Se Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 8) db(a) Eldata Mått och vikter Se sidan 10 för förklaring av noterna 1) till 8). Se Produktinformation, kapitel Tekniska data/el eller kontakta vår kundtjänst Se Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst 8

9 Tekniska data/allmänt KB 0/-3 C VB 60/65 C BW-HT Värmepump typ Effektdata (för val av aggregat) 1) Värmeeffekt kw 38,6 45,1 51,8 58,7 66,6 74,1 Effektbehov 2) kw 18,5 20,9 23,9 26,4 30,5 33,3 COP 2,09 2,16 2,17 2,22 2,18 2,23 Effektdata (enligt EN :2011 för jämförelser) 3) Värmeeffekt kw 38,7 45,2 52,0 58,9 66,8 74,3 Effektbehov kw 18,7 21,1 24,2 26,8 30,9 33,8 COP 2,07 2,14 2,15 2,20 2,16 2,20 Förångardata Förångartyp Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN50 DN50 DN50 DN50 DN50 DN50 Köldbäraranslutning ut DN50 DN50 DN50 DN50 DN50 DN50 Köldbärarflöde 1) l/s 1,73 2,08 2,39 2,77 3,10 3,50 Köldbärartryckfall 1) kpa 14,7 13,0 14,4 15,0 15,6 15,7 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning/kompressor l Effektreglering 100/50/0 % Bryt-/larmtryck bar 48,3 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN50 DN50 DN50 DN50 DN50 DN50 Värmebäraranslutning ut DN50 DN50 DN50 DN50 DN50 DN50 Värmebärarflöde 1) l/s 1,88 2,19 2,52 2,85 3,24 3,60 Värmebärartryckfall 1) kpa 8,4 9,6 13,8 13,8 14,7 14,3 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Tillgängligt tryck KB*KIT* kpa Se Produktinformation, kapitel Tekniska data/pumpdata eller kontakta vår kundtjänst Värmebärarkretsdata 5) Min. systemvolym 6) l 270/ / / / / /540 Rekommenderad systemvolym 7) l Tillgängligt tryck KB*KIT* kpa Se Produktinformation, kapitel Tekniska data/pumpdata eller kontakta vår kundtjänst Ljuddata Se Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 8) db(a) Eldata Mått och vikter Se sidan 10 för förklaring av noterna 1) till 8). Se Produktinformation, kapitel Tekniska data/el eller kontakta vår kundtjänst Se Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst 9

10 Tekniska data/allmänt KB 0/-3 C VB 60/65 C 1) Angivna data gäller vid köldbärartemperatur in/ut 0/-3 C, köldbärare 28% etanol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, värmebärartemperatur in/ut 60/65 C, värmebärare vatten och försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angivna data gäller vid köldbärartemperatur in/ut 0/-3 C, köldbärare 28% etanol, försmutsningsmotstånd 0 i förångaren, värmebärartemperatur 60/65 C, värmebärare vatten och försmutsningsmotstånd 0 i kondensorn. Data för effektbehov inkluderar den pumpeffekt som erfordras för att övervinna tryckfallet i förångaren respektive kondensorn och data för värmeeffekt inkluderar den värmeeffekt som tillförs i värmebäraren. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Dessa data gäller då aggregatet styrs med utgångspunkt från värmebärartemperaturen vid angivna driftdata enligt not 1. Komplettering med extern bufferttank erfordras om systemets totala volym understiger angivna volymer. För erforderliga systemvolymer vid andra driftdata se Produktinformation, kapitel Tekniska data/arbetsområden, rubrik Minsta systemvolym i värmebärarsystem. 6) Lägsta tillåtna systemvolym för att skydda aggregatet vid flytande börvärde/stegkontroll. 7) Rekommenderad min. systemvolym för jämnast möjliga drift. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare Produktinformation, kapitel Tekniska data/ljud. 10

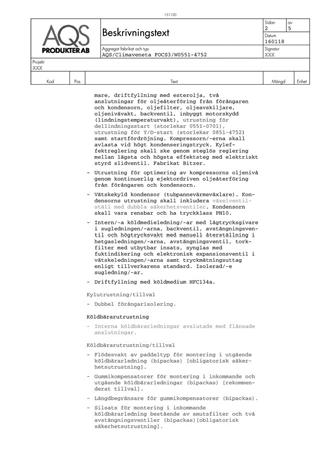

11 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 11

12 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 12
