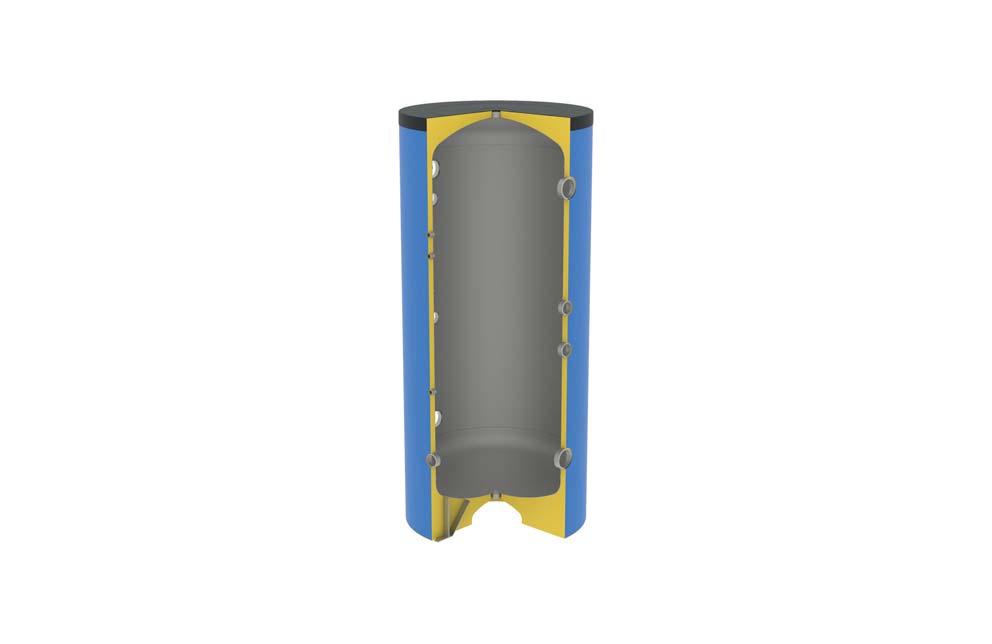

1 AQS/Fiorini VKG* 15 storlekar l Bufferttank för köldbärarsystem med konstant flöde Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Systemflödesschema...3 Utrustningsspecifikation med alternativ och tillval...4 Utrustningsspecifikation med alternativ och tillval...4 Tekniska data/allmänt...5 Tekniska data/arbetsområden...6 Tekniska data/mått och vikter...7 Installationsdata...12 Alternativ och tillval...13 Beskrivningstext...14 Beteckningsnyckel VKGE/V100/G040 VKG = Isolerad bufferttank för montering inomhus med rostskyddsmålad mantel i kolstål för KB-system med konstant flöde VKGE = Isolerad bufferttank för montering utomhus med rostskyddsmålad mantel i kolstål för KB-system med konstant flöde försedd med ytskikt av aluminium V = Vertikalt utförande H = Horisontellt utförande 100 = Volym i liter ( [VKG]), ( ) [VKGE]) G = Gängade anslutningar F = Flänsade anslutningar 040 = Anslutningsdimension DN40 (DN40 DN150) Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Systemflödesschema VKA KB IN GK GK KB UT KB UT KB IN TI PI AL TI PI FS VB VB HC1 M VM1 P/KB P/KB AL SS SIL EXP SÄV PI TI BUFFERT- TANK VKG* VH2 AL = Avluftningsventil (alla högpunkter) EXP = Expansionskärl FS Flödesvakt av paddeltyp GK = Gummikompensator HC1 = Reglerventil P/KB = Köldbärarpump PI = Tryckmätare SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TI = Termometer VB = Backventil = Avstängningsventil VH2 = Avtappningsventil (alla lågpunkter) VKA = Vätskekylaggregat VM1 = 3-vägs styrventil 3

4 Utrustningsspecifikation med alternativ och tillval Allmänt/VKG Utvändigt rostskyddsmålad för montering inomhus bufferttank med mantel i kolstål för köldbärarsystem med konstant flöde utrustad med gängade [alternativt] flänsade anslutningar för köldbärare in/ut samt utvändig kondensisolering av 30 mm polyuretan försedd med ytskikt av PVC [stående tankar storlekar l] [alternativt] 20 mm elastomere försedd med ytskikt av PVC [stående tankar storlekar l och liggande tankar l ]. Levereras i trähäck. Allmänt/VKGE Utvändigt rostskyddsmålad bufferttank för montering utomhus med mantel i kolstål för köldbärarsystem med konstant flöde utrustad med gängade [alternativt] flänsade anslutningar för köldbärare in/ut samt utvändig kondensisolering av 30 mm polyuretan försedd med ytskikt av aluminium. Levereras i trähäck. Allmänt/alternativ och tillval Specialmått. Tjockare isolering än standard. Termometer. Utvändig beklädnad med aluminiumplåt för utomhusplacerade tankar [VKG ]. 4

5 Tekniska data/allmänt Bufferttank typ VKG/* /*/* och VKGE/V /*/* Allmänt Volym l Avsedd för fluid i grupp 1) 2 Tryckkärl klassat i kategori 2) 8 Max. arbetstemperatur C 60 Min. arbetstemperatur C -10 Max. arbetstryck 3) bar (e) 6,0 Min. tryck 3) 4) bar (e) 0,0 Vattenkvalitet Mått och vikter Se Tekniska data/arbetsområden, rubrik Vätskekvalitet Se Tekniska data/mått och vikter 1) Fluider (vätskor) delas in i två huvudgrupper enligt AFS 2016:1 (PED 2014/68/EU). Fluider bestående av vatten, vatten blandat med etyleneller propylenglykol omfattas av grupp 2. 2) Tryckkärl klassas i kategorier med utgångspunkt från max. arbetstryck, volym och avsedd fluidgrupp enligt AFS 2016:1 (PED 2014/68/EU). Tryckkärl som omfattas av 8 i AFS 2016:1 (artikel 4, paragraf 3 i PED 2014/68/EU) klassas inte i någon kategori och skall inte förses med CE-märkning. 3) Angivna tryck avser övertryck jämfört med atmosfärstrycket. 4) Tanken får inte utsättas för undertryck. Vid eventuell vacuumsugning av systemet måste därför tanken isoleras från resten av systemet. 5

6 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater - 2- HCO 3 / SO 4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 6

7 Tekniska data/mått och vikter VKG l/stående och VKGE K A C B H totalt R f Ø1 Ø2 45 Utrymme för dräneringsledning Anslutning köldbärare in/ut Anslutning automatisk avluftningsventil Anslutning dräneringsventil Anslutning termometer Tankvolym (l) Mått Ø1 (exkl. isolering) mm Ø2 (inkl. isolering) mm H totalt mm R (reshöjd) mm A mm B mm C mm K mm f mm Anslutningsdimensioner Köldbärare in/ut inv. gänga Köldbärare in/ut fläns DN40/DN50/ DN65 DN40/DN50/ DN65 DN40/DN50/ DN65 DN40/DN50/ DN65 DN50/DN65 DN50/DN65/ DN80 Automatisk avluftningsventil 1¼" 1¼" 1¼" 1¼" 1½" 1½" Dräneringsventil 1¼" 1¼" 1¼" 1¼" 1½" 1½" Termometer 2 x ½" 2 x ½" 2 x ½" 2 x ½" 2 x ½" 2 x ½" Vikt kg

8 Tekniska data/mått och vikter VKG l/stående Ø2 Ø1 Detalj X K A C B H totalt R X Anslutning köldbärare in/ut Anslutning automatisk avluftningsventil Anslutning dräneringsventil Anslutning termometer Tankvolym (l) Mått Ø1 (exkl. isolering) mm Ø2 (inkl. isolering) mm H totalt mm R (reshöjd) mm A mm B mm C mm K mm Anslutningsdimensioner Köldbärare in/ut inv. gänga Köldbärare in/ut fläns DN100// DN150 DN100// DN150 DN100// DN150 Automatisk avluftningsventil 2" 2" 2" 2" 2" Dräneringsventil 2" 2" 2" 2" 2" Termometer 2 x ½" 2 x ½" 2 x ½" 2 x ½" 2 x ½" Vikt kg

9 Tekniska data/mått och vikter VKG l/stående Ø2 Ø1 Detalj X K A C B H totalt R X Anslutning köldbärare in/ut Anslutning automatisk avluftningsventil Anslutning dräneringsventil Anslutning termometer Tankvolym (l) Mått Ø1 (exkl. isolering) mm Ø2 (inkl. isolering) mm H totalt mm R (reshöjd) mm A mm B mm C mm K mm Anslutningsdimensioner Köldbärare in/ut inv. gänga Köldbärare in/ut fläns DN100//DN150 DN100//DN150 DN100//DN150 DN100//DN150 Automatisk avluftningsventil 2" 2" 2" 2" Dräneringsventil 2" 2" 2" 2" Termometer 2 x ½" 2 x ½" 2 x ½" 2 x ½" Vikt kg

10 Tekniska data/mått och vikter VKG l/liggande = I = K H totalt Ø1 Ø2 = E = F L totalt Anslutning köldbärare in/ut Reserv Reserv Anslutning termometer Tankvolym (l) Mått Ø1 (exkl. isolering) mm Ø2 (inkl. isolering) mm H totalt mm L totalt mm E mm F mm I mm K mm Anslutningsdimensioner Köldbärare in/ut inv. gänga Köldbärare in/ut fläns DN40/DN50/ DN65 DN40/DN50/ DN65 DN40/DN50/ DN65 DN40/DN50/ DN65 DN50/DN65 DN50/DN65/ DN80 Reserv 1¼" 1¼" 1¼" 1¼" 1½" 1½" Reserv 1¼" 1¼" 1¼" 1¼" 1½" 1½" Termometer 2 x ½" 2 x ½" 2 x ½" 2 x ½" 2 x ½" 2 x ½" Vikt kg

11 Tekniska data/mått och vikter VKG l/liggande = I = K H totalt Ø1 Ø2 = E = F L totalt Anslutning köldbärare in/ut Reserv Reserv Anslutning termometer Tankvolym (l) Mått Ø1 (exkl. isolering) mm Ø2 (inkl. isolering) mm H totalt mm L totalt mm E mm F mm I mm K mm Anslutningsdimensioner Köldbärare in/ut inv. gänga Köldbärare in/ut fläns DN100/ /DN150 DN100/ /DN150 DN100/ /DN150 DN100/ /DN150 Reserv 2" 2" 2" 2" 2" 2" Reserv 2" 2" 2" 2" 2" 2" Termometer 2 x ½" 2 x ½" 2 x ½" 2 x ½" 2 x ½" 2 x ½" Vikt kg

12 Installationsdata Erforderligt utrymme för anslutning och service

13 Alternativ och tillval Benämning för storlek Typbeteckning/ artikelnummer Noteringar Specialmått Alla Kontakta vår kundtjänst för information. Tjockare isolering än standard Alla Kontakta vår kundtjänst för information. Termometer Alla Utvändig beklädnad med aluminiumplåt för utomhusmonterade tankar VKG Trähäck Alla Alla bufferttankar av denna typ levereras i trähäck som standard. 13

14 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 14

15 15

16 PRI-P.VKG Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 16
