Bufferttank för montering utomhus för köldbärarsystem med konstant flöde

Transkript

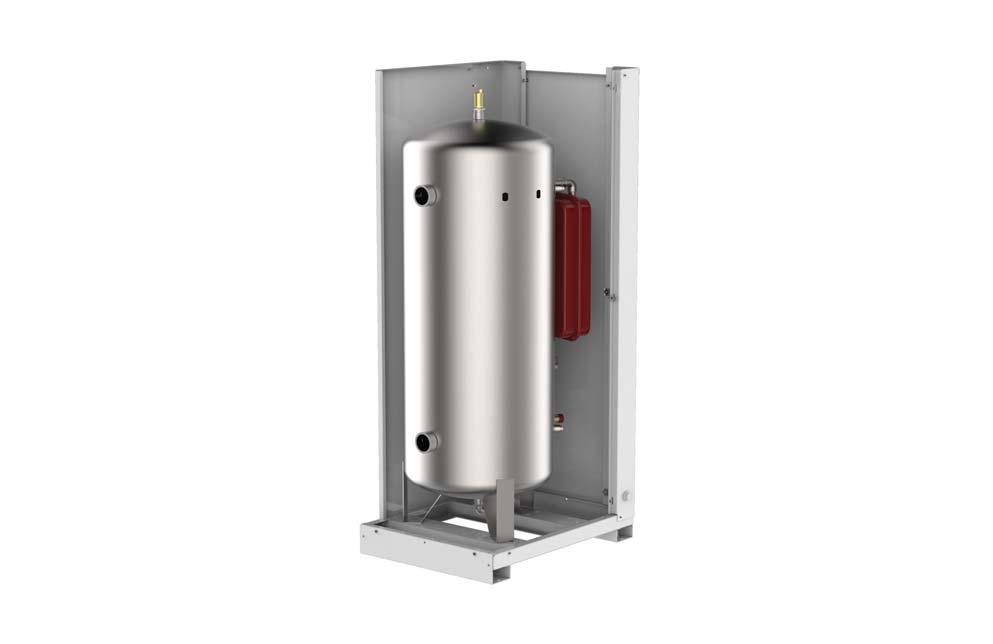

1 AQS/Fiorini VKB2 4 storlekar l Bufferttank för montering utomhus för köldbärarsystem med konstant flöde Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Systemflödesschema...3 Uppbyggnad...4 Utrustningsspecifikation med tillval...5 Tekniska data/allmänt...6 Tekniska data/arbetsområden...7 Tekniska data/mått och vikter...8 Alternativ och tillval...9 Alternativ och tillval/detaljer...10 Beskrivningstext...11 Beteckningsnyckel VKB2/V250/G050 VKB2 = Isolerad bufferttank med mantel i lackerat kolstål med lackerat hölje för montering utomhus för KB-system med konstant flöde V = Vertikalt utförande 250 = Volym i liter ( ) G = Gängade anslutningar F = Flänsade anslutningar 050 = Anslutningsdimension DN50 (DN50 DN125) Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Systemflödesschema VKA KB IN GK GK KB UT KB UT KB IN TI PI AL TI PI FS VB VB HC1 M VM1 P/KB-P P/KB-P SS SÄV AL SIL EXP BUFFERT- TANK VKB2 PI VH3 VH2 AL = Avluftningsventil (alla högpunkter) EXP = Expansionskärl FS Flödesvakt av paddeltyp GK = Gummikompensator HC1 = Reglerventil P/KB = Köldbärarpump PI = Tryckmätare SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TI = Termometer VB = Backventil = Avstängningsventil VH2 = Avtappningsventil (alla lågpunkter) VH3 = Påfyllningsventil VKA = Vätskekylaggregat VM1 = 3-vägs styrventil 3

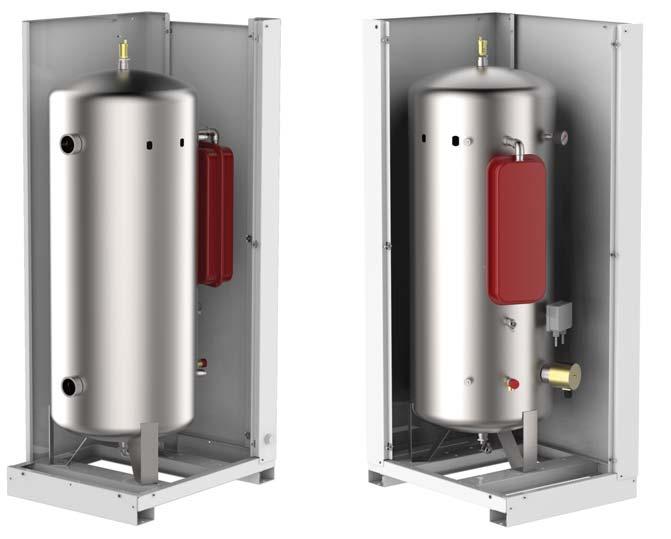

4 Uppbyggnad Bufferttank 2. Påfyllningsventil 3. Säkerhetsventil 4. Automatisk avluftningsventil 5. Avtappningsventil 6. Hölje 7. Expansionskärl 8. Manometer 9. Elpatron (tillval) 4

5 Utrustningsspecifikation med tillval Allmänt Bufferttank, inbyggd i lackerat hölje för montering utomhus, med utvändigt lackerad mantel i kolstål för köldbärarsystem med konstant flöde och utrustad med gängade anslutningar för köldbärare in/ut, påfyllnings-/avtappningsventil, säkerhetsventil, avluftningsventil, dräneringsventil, expansionskärl och manometer och försedd med utvändig kondensisolering av 20 mm elastomere. Gängade anslutningar för köldbärare in/ut. Till bufferttankar med gängade anslutningar DN80 och större medlevereras en rörstudssats (2 st studsar) för konvertering till flänsad anslutning [storlekar l]. Allmänt/alternativ och tillval Rörstutssats (2 st. stutsar) för konvertering från standard gängade anslutningar till samma dimension eller en dimension större (storlek 250 l] flänsade anslutningar (bipackad). Elpatron för frysskydd med överhettningsskydd med manuell återställning (IP 65). Frysskyddstermostat. 5

6 Tekniska data/allmänt Bufferttank typ VKB2/V 250/*/* 500/*/* 1000/*/* 1500/*/* Allmänt Volym l Avsedd för fluid i grupp 1) 2 Tryckkärl klassat i kategori 2) 8 Max. arbetstemperatur C 50 Min. arbetstemperatur C -10 Max. arbetstryck 3) bar (e) 3,0 Min. tryck 3) 4) bar (e) 0,0 Expansionskärl Volym l 2 x 12 2 x 18 2 x 25 4 x 25 Förtryck 3) bar (e) 1,5 1,5 1,5 1,5 Max. systemvolym 5) 6) l Max. systemvolym 5) 7) l Säkerhetsventil Öppningstryck 3) bar (e) Vattenkvalitet Se kapitel Tekniska data/arbetsområden, rubrik Vätskekvalitet Mått och vikter Se kapitel Tekniska data/mått och vikter 1) Fluider (vätskor) delas in i två huvudgrupper enligt AFS 2016:1 (PED 2014/68/EU). Fluider bestående av vatten, vatten blandat med etyleneller propylenglykol omfattas av grupp 2. 2) Tryckkärl klassas i kategorier med utgångspunkt från max. arbetstryck, volym och avsedd fluidgrupp enligt AFS 2016:1 (PED 2014/68/EU). Tryckkärl som omfattas av 8 i AFS 2016:1 (artikel 4, paragraf 3 i PED 2014/68/EU) klassas inte i någon kategori och skall inte förses med CE-märkning. 3) Angivna tryck avser övertryck jämfört med atmosfärstrycket. 4) Tanken får inte utsättas för undertryck. Vid eventuell vacuumsugning av systemet måste därför tanken isoleras från resten av systemet. 5) Komplettering med ytterligare expansionskärl erfordras om systemets totala volym överstiger detta värde. 6) Angivna data gäller för vatten med min. temperatur 4 C, max. temperatur 40 C och max. 10 m avstånd från expansionskärlet upp till anläggningens högsta punkt vid förtryck 1,5 bar. 7) Angivna data gäller för 35 % etylenglykol med min. temperatur 4 C, max. temperatur 40 C och max. 10 m avstånd från expansionskärlet upp till anläggningens högsta punkt vid förtryck 1,5 bar. 6

7 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater - 2- HCO 3 / SO 4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 7

8 Tekniska data/mått och vikter Djup Bredd A Höjd B 1 m fritt utrymme för service 1 m fritt utrymme för service Bufferttank typ VKB2/V 250/*/* 500/*/* 1000/*/* 1500/*/* Mått Höjd mm Bredd mm Djup mm A mm B mm Anslutningar Köldbärare in/ut inv. gänga DN50 Köldbärare in/ut fläns 1) DN50/DN65 DN80/DN100 DN100/DN125 DN100/DN125 Vikt kg ) Rörstuds för konvertering från inv. gänga (standard) till flänsad anslutning bipackas. 8

9 Alternativ och tillval Benämning för storlek Typbeteckning/ artikelnummer Noteringar Rörstutssats (2 st. stutsar) för konvertering från standard gängade anslutningar till samma dimension eller en dimension större flänsade anslutningar (bipackad) 250 l För storlekar l ingår detta i standardutrustningen Elpatron för frysskydd med överhettningsskydd med manuell återställning Alla Se vidare kapitel Tillval/detaljer, rubrik Elpatroner. Frysskyddstermostat Alla

10 Alternativ och tillval/detaljer Elpatroner Effekt kw Längd mm Överhettningstermostat C Anslutningsspänning Anslutningsdimension Artikelnummer 1,3 2" /3/ ,0 2" /3/ ,0 2" /3/ ,0 2" /3/ Rörstutsar för konvertering gänga till fläns Bufferttank storlek Anslutningsdimension gänga Anslutningsdimension fläns Antal stutsar per tank Artikelnummer per stuts 250 l 2" DN50 DN X X 500 l 3" DN80 DN X X l 4" DN100 DN X X 10

11 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 11
