Luftkylt vätskekylaggregat

Transkript

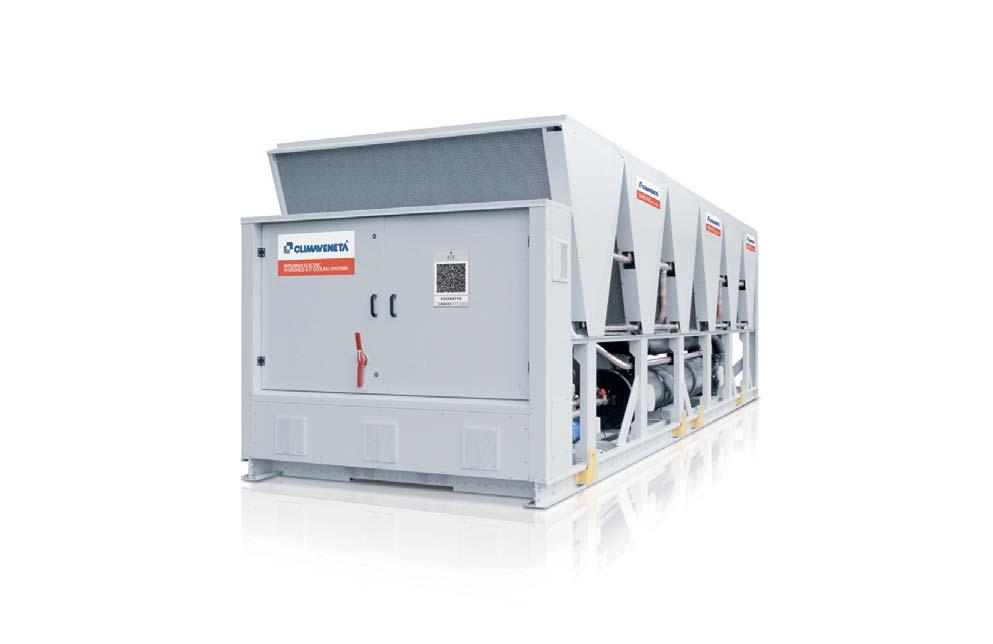

1 AQS/Climaveneta FX/CA/* storlekar kw Luftkylt vätskekylaggregat för montering utomhus Hög energieffektivitet Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Utföranden...3 Fördelar...4 Funktion...7 Tekniska data/allmänt...15 Tekniska data/el...28 Tekniska data/ljud...30 Tekniska data/mått och vikter...34 Alternativ och tillval...36 Alternativ och tillval/detaljer...47 Beskrivningstext...54 Beteckningsnyckel 1) FX/CA/SL1502/D/KB2LP(F2) FX = Luftkylt vätskekylaggregat för montering utomhus K = Standard energieffektivitet (se separat Produktinformation ) CA = Hög energieffektivitet E = Extra hög energieffektivitet (se separat Produktinformation ) SL = Extra låg ljudnivå 2) 1502 = Storleksbeteckning ( ) D = Hetgasvärmeväxlare (partiell värmeåtervinning) 3) R = Värmeåtervinningskondensor (fullständig värmeåtervinning) 3) KB2LP(F2) = Dubbla köldbärarpumpar (en i reserv) med normal tryckuppsättning, fast varvtal och 2-polig motor KB2HP(F2) = Dubbla köldbärarpumpar (en i reserv) med hög tryckuppsättning, fast varvtal och 2-polig motor KB2LP(F4) = Dubbla köldbärarpumpar (en i reserv) med normal tryckuppsättning, fast varvtal och 4-polig motor KB2HP(F4) = Dubbla köldbärarpumpar (en i reserv) med hög tryckuppsättning, fast varvtal och 4-polig motor KB2LP(V2) = Dubbla köldbärarpumpar (en i reserv) med normal tryckuppsättning, variabelt varvtal och 2-polig motor KB2HP(V2) = Dubbla köldbärarpumpar (en i reserv) med hög tryckuppsättning, variabelt varvtal och 2-polig motor KB2LP(V4) = Dubbla köldbärarpumpar (en i reserv) med normal tryckuppsättning, variabelt varvtal och 4-polig motor KB2HP(V4) = Dubbla köldbärarpumpar (en i reserv) med hög tryckuppsättning, variabelt varvtal och 4-polig motor 1) Denna beteckningsnyckel omfattar alla typer av aggregat i aktuellt utförande. För typer i beteckningsnyckeln, som inte omfattas av detta dokument, se vår webbsida eller kontakta vår kundtjänst för information. 2) Aggregat med normal ljudnivå saknar denna beteckning. 3) Aggregat utan värmeåtervinning saknar denna beteckning. Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

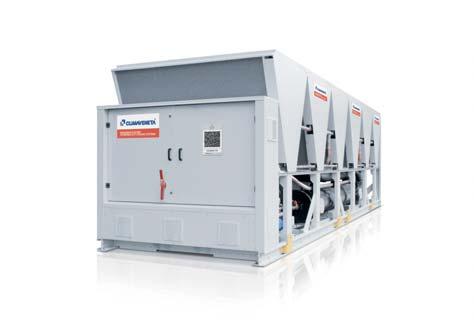

3 Utföranden Standardutförande Utförande med hetgasvärmeväxlare (D) 1) Utförande med värmeåtervinningskondensor (R) 2) 1) Partiell värmeåtervinning. Kontakta vår kundtjänst för information. 2) Full värmeåtervinning. Rekommenderas inte för denna typ av aggregat i Sverige vintertid p.g.a. de stora differenser mellan kondenseringstemperatur och utetemperatur som förekommer. Vid växling mellan normaldrift och värmeåtervinning utsätts både den luftkylda kondensorn och värmeåtervinningskondensorn för stora materialpåkänningar p.g.a. de snabba temperaturförändringarna. Vid t.ex. -20 C utetemperatur och 40 C kondenseringstemperatur uppgår förändringen till 60 C på ett par minuter. 3

4 Fördelar Fördel Euroventcertifiering (upp till 1500 kw) Innebär Effektdata är certifierade av Eurovent, vilket innebär att man kan lita på att aggregatet levererar utlovad effekt. Tre olika utföranden med olika energieffektivitet: normal (K), hög (CA) och extra hög energieffektivitet (E) Möjliggör anpassning till användarens krav på energieffektivitet. För information om aggregat för normal energieffektivitet (K) samt aggregat för extra hög energieffektivitet (E), se separata Produktinformation. Två olika utföranden med olika ljudnivåer: normal och extra låg (K/SL) Möjliggör anpassning av ljudnivån till omgivningens krav. BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. KIPlink Med KIPlink (Keyboard In your Pocket), som är baserat på WiFi-teknologi, kan aggregatet manövreras från en smartphone eller en surfplatta i stället för på aggregatets manöverpanel. Mikrokanalbatterier Reducerar köldmedievolymen med ca 40 % jämfört med traditionella värmeväxlare. Homogent material (Al) ger effektivare värmeväxling. Sex olika utföranden av kondensorbatterierna (tillval) Möjliggör anpassning av batteriets korrosionshärdighet till den aktuella omgivande luftens innehåll av korroderande ämnen, t.ex. salt. Förutom standardutförandet obehandlade mikrokanalbatterier, finns det följande varianter att tillgå: Elektrolytisk polymerbeläggning av mikrokanalbatterierna. Batterier utförda av kopparrör med aluminiumlameller. Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg. Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg med metallemulsion fin guard silver. Batterier utförda av kopparrör med kopparlameller. 4

5 Fördelar Fördel Kondensorfläktar med EC-motorer (tillval) Innebär Reducerar energiförbrukningen, sänker ljudnivån och förenklar kondenseringsregleringen. Elektroniska expansionsventiler Ger större precision och snabbare respons vid förändringar i behovet och kan arbeta med snävare skillnad mellan förångnings- och kondenseringstemperaturerna, vilket bidrar till optimering av effektiviteten under varierande driftsförhållanden. Värmeåtervinning med hetgasvärmeväxlare (tillval) Möjliggör återvinning av kompressorns överhettningsvärme (ca 20 % av den totala kondensorvärmen). Den återvunna värmen kan t.ex. användas för uppvärmning av tappvarmvatten. Inbyggda dubbla pumpar (tvillingpumpar eller dubbla parallella separata pumpar en i reserv) med fast eller variabelt varvtal (tillval) Eliminerar behovet av plats för pump/-ar inomhus. 5

6 Fördelar Fördel Köldbärarpumpstyrning för variabelt köldbärarflöde (tillval) för tvåkretsaggregat Mikroprocessor W3000 compact Innebär Möjliggör användning av köldbärarpump med variabelt varvtal (EC-pump), vilket gör anläggningen ännu mer energieffektiv. Se vidare kapitel Tillval/detaljer, rubriker Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) och Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V). Styrenhet DP3 Styrenhet PL3 M Många tillval Gör det möjligt att skräddarsy aggregatet efter den enskilda anläggningens behov. Se vidare kapitel Alternativ och tillval. 6

7 Funktion Funktionsbeskrivning AQS/Climaveneta FX/CA/* är ett luftkylt vätskekylaggregat. Aggregatet består av två eller tre köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets huvudkomponenter är: förångare för kylning av vätska, kompressor, luftkyld kondensor, expansionsventil och köldmedium HFC134a. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesscheman Konstant köldbärarflöde med glykol Luftkylt vätskekylaggregat inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema TI VM1 VM1 M M HC1 TI TI HC1 HC1 KB1 Glykol (7/12 C) KB2 Vatten (14/17 C) HC1 HC1 P1/KB2 SÄV PI HC1 VM2 M TI TI TI TI M VM1 EXP Kylbafflar SÄV VH2 Shuntgrupp KBSHGR/VVX+SV VH2 EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 SÄV = Säkerhetsventil TI = Termometer = Avstängningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil 7

8 Funktion Systemflödesscheman Variabelt köldbärarflöde utan glykol Luftkylt vätskekylaggregat inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema VM2 M VM1 M TI TI PI TI SÄV TI PI AL HC1 HC1 HC1 KB1 Glykol (5/10 C) PI TI VVX TI PI P1/KB2 SS SIL KB2 Vatten (7/12 C) VH2 VH2 SÄV PI KB2 Vatten (14/17 C) EXP TI TI HC1 HC1 TI HC1 VM2 M (variabelt flöde) M P2/KB2 VB Kylbafflar Shuntgrupp KBSHGR/SV2 AL = Avluftningsventil EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 P2/KB2 = Köldbärarpump 2 PI = Tryckmätare SÄV = Säkerhetsventil TI = Termometer VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil VVX = Värmeväxlare 8

9 Funktion Aggregatflödesscheman Aggregat med 2 köldmediekretsar Economizer (EC) ingår i följande storlekar: SÄV SÄV VXV HGV 3) SÄV SÄV VXV HGV 3) KDF KD VB VB FX/CA/SL1902 FX/CA2722 FX/CA/SL2722 FX/CA3152 FX/CA/SL3152 FX/CA4822 FX/CA/SL4822 VB PIH 3) 6) FT EC 6) FT FX/CA5412 FX/CA/SL5412 VB PTH T TC 6) PTH PIH 3) PSH PSH KK VM 5) 5) 6) 6) VM 6) EC 6) KK 5) T TC 6) PIL 3) PIL 3) VM 5) VM 6) PTL MU 3) PTL MU 3) SÄV SÄV SÄV VXV SÄV EV SG M SG 6) Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje VXV TCE M TCE Pumpalternativ 8) VB 7) 7) VB 7) 7) P 7) P 7) 7) 7) TT1 PSD TT2 AL 7) 7) 7) GK 2) GK 2) SS 1) SIL TI 4) TI 4) PI 4) PI 4) FS 1) EXP 4) HC1 4) 4) KB UT KB IN P 7) AL = Avluftningsventil EC = Economizer EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläktar KK = Kompressor MU = Mätuttag P = Köldbärarpumpar (tvillingpumpar eller dubbla parallella separata pumpar) PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1mm) SS = Silsats SÄV = Säkerhetsventil TC = Expansionsventil Economizer TCE = Elektronisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM = Magnetventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 5) = Ingår i tillvalet utrustning för hög omgivande lufttemperatur 6) = Ingår i vissa storlekar (se ovan) 7) = Ingår i tillvalet dubbla köldbärarpumpar 8) = Vissa storlekar har två separata pumpar istället för tvillingpump. Kontakta vår kundtjänst för mer information. 9

10 Funktion Aggregatflödesscheman Aggregat med 3 köldmediekretsar KDF SÄV SÄV SÄV SÄV SÄV SÄV KD VXV VXV VXV VB VB VB HGV 3) HGV 3) HGV 3) FT FT FT VB PIH 3) EC 6) 6) PTH VB PIH 3) PSH KK PIL 3) PTH VB PIH 3) PSH KK PIL 3) PTH PSH KK PIL 3) VM 5) VM 5) 5) 6) 5) 6) 6) T TC 6) VM 6) EC 6) 6) T TC 6) VM 6) EC 6) Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL PTL PTL T TC 6) MU 3) MU 3) MU 3) 6) VM 6) 5) SÄV SÄV VM 5) SG SG SG SÄV SÄV SÄV SÄV VXV EV M VXV TCE M VXV TCE M Pumpalternativ 8) VB 7) 7) VB 7) 7) P 7) P 7) 7) 7) TT1 EV PSD TT2 AL 7) 7) TCE 7) GK 2) GK 2) SS 1) SIL TI 4) TI 4) PI 4) PI 4) FS 1) EXP 4) HC1 4) 4) KB UT KB IN P 7) AL = Avluftningsventil EC = Economizer EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläktar KK = Kompressor MU = Mätuttag P = Köldbärarpumpar (tvillingpumpar eller dubbla parallella separata pumpar) PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1mm) SS = Silsats SÄV = Säkerhetsventil TC = Expansionsventil Economizer TCE = Elektronisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM = Magnetventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 5) = Ingår i tillvalet utrustning för hög omgivande lufttemperatur 6) = Ingår i vissa storlekar (se ovan) 7) = Ingår i tillvalet dubbla köldbärarpumpar 8) = Vissa storlekar har två separata pumpar istället för tvillingpump. Kontakta vår kundtjänst för mer information. 10

11 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk i polyestermålade varmgalvaniserade stålprofiler med hölje av polyestermålad stålplåt. Ljuddämpande kompressorhuv [aggregat med extra låg ljudnivå (CA/SL)]. Ramverk och hölje/alternativ och tillval Galler som förhindrar tillträde till utrymmet under kondensorn [rekommenderat tillval]. Ljuddämpande kompressorhuv (-2 db(a)) [aggregat med normal ljudnivå (CA)]. Ljuddämpande kompressorhuv och kondensorfläktar med lägre varvtal (-7 db(a)) [aggregat med normal ljudnivå (CA)]. Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Vibrationsdämpande stålfjädrar (bipackade). Kylutrustning Förångare för kylning av vätskor (tubpannevärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med minimum 9 mm cellplastisolering. Semihermetiska skruvkompressorer. Kompressorernas utrustning skall inkludera inbyggd backventil samt avstängningsventil på högtrycksidan, vevhusvärmare, driftfyllning med esterolja, oljeavskiljare, oljefilter, oljenivåvakt, inbyggt motorskydd (lindningstemperaturvakt), utrustning för Y/D-start samt startfördröjning. Kyleffektreglering skall ske genom steglös reglering mellan lägsta och högsta effektsteg med elektriskt styrd slidventil. Fabrikat Bitzer. Luftkyld kondensor med direktdrivna fläktar av axialtyp och batterier med mikrokanaler i aluminium. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kondensorns utrustning skall inkludera kondenseringsregulator typ DVVF för drift vid utetemperaturer ner till -10 C. Kondensorfläktar med lägre varvtal [aggregat med extra låg ljudnivå (CA/SL)]. Interna köldmedieledningar med lågtrycksvakt i sugledningarna, högtrycksvakt med manuell återställning i hetgasledningarna, torkfilter, synglas med fuktindikering och elektronisk expansionsventil i vätskeledningarna samt tryckmätningsuttag enligt tillverkarens standard. Sugledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Dubbla säkerhetsventiler med växelventilställ på hög- och lågtryckssidorna. Driftfyllning med köldmedium HFC134a. Kylutrustning/alternativ och tillval/allmänt Avstängningsventil i sugledningarna. Förångare för köldbärartemperaturer med T > 8 C. Låg- och högtrycksmanometrar i sug- och hetgasledningarna. Hetgasvärmeväxlare för värmeåtervinning. Utförande för hög omgivande lufttemperatur [se vidare kapitel Tekniska data/arbetsområden, rubrik Temperaturer ]. Utförande för låg köldbärartemperatur [se vidare kapitel Tekniska data/arbetsområden, rubrik Temperaturer ]. EC-fläktar [i stället för standardfläktar se vidare kapitel Tekniska data/arbetsområden, rubrik Temperaturer ]. Kylutrustning/alternativ och tillval/kondensorbatterier Elektrolytisk epoxipolymerbeläggning av kondensorbatterierna (mikrokanalbatterier) [rekommenderat tillval] [se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med kopparlameller i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. 11

12 Utrustningsspecifikation med alternativ och tillval Kylutrustning/alternativ och tillval/kondenseringsreglering för aggregat med EC-fläktar Kondenseringsreglering för aggregat med EC-fläktar i vindutsatt läge (normala vindstyrkor) för drift ner till -20 C inkl. kondenseringsregulator på köldmediesidan typ DBA, [se vidare kapitel Tekniska data/arbetsområden, rubrik Temperaturer ]. Köldbärarutrustning Interna köldbärarledningar avslutade med Victaulicanslutningar. Köldbärarutrustning/alternativ och tillval/allmänt Dubbel isolering av förångaren. Elvärmeslinga för aggregatets pumpar och interna köldbärarledningar [aggregat med tillvalet pumppaket]. Flänsade kölbararanslutningar i stället för Victaulicanslutningar [rekommenderat tillval]. Köldbäraranslutningar på vänster sida istället för höger sida. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Längdbegränsare för flänsade gummikompensatorer (bipackade). Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsats ]. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Flödesvakter ]. Blandningskärl [se vidare kapitel Tillval/detaljer, rubrik Blandningskärl ]. Köldbärarutrustning/alternativ och tillval/pumppaket Pumppaket typ KB2LP(F2) med torrlöpande tvillingpump (en pump i reserv) för normal tryckuppsättning med fast varvtal och 2-polig motor [alternativt dubbla parallella (en pump i reserv) torrlöpande köldbärarpumpar för normal tryckuppsättning med fast varvtal och 2-poliga motorer], monterade i inkommande köldbärarledning. Pumppaketet skall inkludera avluftningsventil, backventil i respektive pumps utlopp, avstängningsventiler före och efter pump samt erforderliga extra interna köldbärarledningar isolerade med minimum 15 mm cellplastisolering. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaket typ KB2LP(V2) med torrlöpande tvillingpump (en pump i reserv) för normal tryckuppsättning med variabelt varvtal och 2-polig motor [alternativt dubbla parallella (en pump i reserv) torrlöpande köldbärarpumpar för normal tryckuppsättning med variabelt varvtal och 2-poliga motorer], monterade i inkommande köldbärarledning. Pumppaketet skall inkludera avluftningsventil, backventil i respektive pumps utlopp, avstängningsventiler före och efter pump samt erforderliga extra interna köldbärarledningar isolerade med minimum 15 mm cellplastisolering. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaket typ KB2LP(F4) med torrlöpande tvillingpump (en pump i reserv) för normal tryckuppsättning med fast varvtal och 4-polig motor [alternativt dubbla parallella (en pump i reserv) torrlöpande köldbärarpumpar för normal tryckuppsättning med fast varvtal och 4-poliga motorer], monterade i inkommande köldbärarledning. Pumppaketet skall inkludera avluftningsventil, backventil i respektive pumps utlopp, avstängningsventiler före och efter pump samt erforderliga extra interna köldbärarledningar isolerade med minimum 15 mm cellplastisolering. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaket typ KB2LP(V4) med torrlöpande tvillingpump (en pump i reserv) för normal tryckuppsättning med variabelt varvtal och 4-polig motor [alternativt dubbla parallella (en pump i reserv) torrlöpande köldbärarpumpar för normal tryckuppsättning med variabelt varvtal och 4-poliga motorer], monterade i inkommande köldbärarledning. Pumppaketet skall inkludera avluftningsventil, backventil i respektive pumps utlopp, avstängningsventiler före och efter pump samt erforderliga extra interna köldbärarledningar isolerade med minimum 15 mm cellplastisolering. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaket typ KB2HP(F2) med torrlöpande tvillingpump (en pump i reserv) för hög tryckuppsättning med fast varvtal och 2-polig motor [alternativt dubbla parallella (en pump i reserv) torrlöpande köldbärarpumpar för hög tryckuppsättning med fast varvtal och 2-poliga motorer], monterade i inkommande köldbärarledning. Pumppaketet skall inkludera avluftningsventil, backventil i respektive pumps utlopp, avstängningsventiler före och efter pump samt erforderliga extra interna köldbärarledningar isolerade med minimum 15 mm cellplastisolering. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaket typ KB2HP(V2) med torrlöpande tvillingpump (en pump i reserv) för hög tryckuppsättning med variabelt varvtal och 2-polig motor [alternativt dubbla parallella (en pump i reserv) torrlöpande köldbärarpumpar för hög tryckuppsättning med variabelt varvtal och 2-poliga motorer], monterade i inkommande köldbärarledning. Pumppaketet skall inkludera avluftningsventil, backventil i respektive pumps utlopp, avstängningsventiler före och efter pump samt erforderliga extra interna köldbärarledningar isolerade med minimum 15 mm cellplastisolering. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaket typ KB2HP(F4) med torrlöpande tvillingpump (en pump i reserv) för hög tryckuppsättning med fast varvtal och 4-polig motor [alternativt dubbla parallella (en pump i reserv) torrlöpande köldbärarpumpar för hög tryckuppsättning med fast varvtal och 4-poliga motorer], monterade i inkommande köldbärarledning. Pumppaketet skall inkludera avluftningsventil, backventil i respektive pumps utlopp, avstängningsventiler före och efter pump samt erforderliga extra interna köldbärarledningar isolerade med minimum 15 mm cellplastisolering. Pumparna skall ha isolationsklass F och kapslingsklass IP55. 12

13 Utrustningsspecifikation med alternativ och tillval Pumppaket typ KB2HP(V4) med torrlöpande tvillingpump (en pump i reserv) för hög tryckuppsättning med variabelt varvtal och 4-polig motor [alternativt dubbla parallella (en pump i reserv) torrlöpande köldbärarpumpar för hög tryckuppsättning med variabelt varvtal och 4-poliga motorer], monterade i inkommande köldbärarledning. Pumppaketet skall inkludera avluftningsventil, backventil i respektive pumps utlopp, avstängningsventiler före och efter pump samt erforderliga extra interna köldbärarledningar isolerade med minimum 15 mm cellplastisolering. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 compact med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. KIPlink som via inbyggd WiFi möjliggör fjärrstyrning av aggregatet från surfplatta eller mobiltelefon. Mikroprocessor/alternativ och tillval Mikroprocessorpanel för separat montering (bipackad) [max. 200 m ledning]. Mikroprocessorpanel för separat montering (bipackad) [max. 500 m ledning]. Börvärdesjustering från extern analog signal (4 20 ma). Börvärdesval (dubbla börvärden) från extern kontakt. Kyleffektbegränsning från extern kontakt. Seriellt kort för BACnet (IP). Seriellt kort för BACnet (RS485). Seriellt kort för LonWorks (FFT-10A). Seriellt kort för Modbus (RS485). Styrning av inverterstyrd köldbärarpump (0 10 V). Styrning av dubbla inverterstyrda köldbärarpumpar (en pump i reserv, 0 10 V). Styrning av inverterstyrd/-a köldbärarpump/-ar och bypass-ventil i enkelflödessystem med variabelt flöde typ VPF (0 10 V). Styrning av inverterstyrd/-a köldbärarpump/-ar i primärkretsen i dubbelflödessystem med primär- och sekundärkrets med variabla flöden typ VPF.D (0 10 V) inkl. temperaturgivare. Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (skruv-/knivsäkringar) och startapparater för ingående apparater, manövertransformator samt plintar för extern start/stopp, yttre förreglingar, potentialfritt summalarm och övriga in-/utsignaler. Intern elektrisk ledningsdragning. Elutrustning/alternativ och tillval Automatsäkringar/effektbrytare i stället för skruv-/knivsäkringar. Effektbrytare för kompressorer i stället för knivsäkringar. Belysning i apparatskåp. Dubbla kraftmatningar med automatisk omkoppling typ ATS. Dubbla kraftmatningar med motormanövrerad omkoppling (exkl. styr.). Eluttag 230 V i apparatskåp (max 500 VA). Elvärme i apparatskåp. 13

14 Utrustningsspecifikation med alternativ och tillval Kontrollerad snabbstart exklusive UPS. Kontrollerad snabbstart inklusive UPS. Mjukstartsutrustning inklusive effektbrytare för kompressorer [ej storlek 5412]. Mjukstartsutrustning inklusive automatsäkringar/effektbrytare [ej storlek 5412]. Faskompensering av kompressorerna [kan ej kombineras med mjukstartsutrustning]. Plintar för extern driftindikering av kompressorerna. Reläer för start/stopp av externa köldbärarpumpar. Energimätare för BMS-system (Modbus (RS485)). Start-/stoppsignal för hetgasvärmeväxlarpump. Partmärkning. 14

15 Tekniska data/allmänt Aggregat med normall ljudnivå FX/CA Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 83,4 94, EER 3,85 3,93 3,89 3,96 3,96 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 96, EER 3,14 3,18 3,12 3,17 3,17 ESEER 3) 4,23 4,23 4,23 4,23 4,24 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutningar in DN125 DN125 DN125 DN150 DN150 Köldbäraranslutningar ut DN125 DN125 DN125 DN150 DN150 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 17,37 20,03 22,73 26,61 29,54 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk skruvkompressor Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 12,3 15,0 15,0 18,5 22,0 Effektreglering Steglös % Bryt-/larmtryck 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Fläkttyp Axial Antal fläktar Fläktmotorstorlek kw 1,9 1,9 1,9 1,9 1,9 Luftflöde m³/s 26,58 31,90 31,90 37,22 42,53 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 4) kg 36,0 36,0 38,5 40,0 40,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Antal pumpar (tillval) 0/2 0/2 0/2 0/2 0/2 Pumpdata (tillval) kpa Kontakta vår kundtjänst Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare etylenglykol 35 %, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov plus kondensorfläktarnas märkeffekt i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 35 C. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna plus kondensorfläktarnas teoretiska effektförbrukning. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 15

16 Tekniska data/allmänt Aggregat med normall ljudnivå FX/CA Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw EER 3,91 3,95 3,95 3,86 3,88 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 3,12 3,16 3,16 3,10 3,13 ESEER 3) 4,25 4,24 4,21 4,24 4,23 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutningar in DN150 DN150 DN150 DN150 DN150 Köldbäraranslutningar ut DN150 DN150 DN150 DN150 DN150 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 31,81 34,01 36,14 38,35 43,65 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk skruvkompressor Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 19,0 19,0 19,0 19,0 24,5 Effektreglering Steglös % Bryt-/larmtryck 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Fläkttyp Axial Antal fläktar Fläktmotorstorlek kw 1,9 1,9 1,9 1,9 1,9 Luftflöde m³/s 42,53 47,85 53,17 53,17 58,48 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 4) kg 41,5 46,5 56,0 74,5 74,5 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Antal pumpar (tillval) 0/2 0/2 0/2 0/2 0/2 Pumpdata (tillval) kpa Kontakta vår kundtjänst Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare etylenglykol 35 %, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov plus kondensorfläktarnas märkeffekt i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 35 C. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna plus kondensorfläktarnas teoretiska effektförbrukning. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 16

17 Tekniska data/allmänt Aggregat med normall ljudnivå FX/CA Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw EER 3,92 3,95 3,91 3,94 3,96 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 3,18 3,19 3,14 3,18 3,19 ESEER 3) 4,21 4,22 4,22 4,22 4,43 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutningar in DN150 DN150 DN150 DN200 DN200 Köldbäraranslutningar ut DN150 DN150 DN150 DN200 DN200 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 48,21 51,94 54,71 59,01 62,89 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk skruvkompressor Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 30,0 30,0 30,0 30,0 30,0 Effektreglering Steglös % Bryt-/larmtryck 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Fläkttyp Axial Antal fläktar Fläktmotorstorlek kw 1,9 1,9 1,9 1,9 1,9 Luftflöde m³/s 63,80 69,12 74,43 79,75 85,07 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 4) kg 76,0 76,0 76,0 84,0 92,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Antal pumpar (tillval) 0/2 0/2 0/2 0/2 0/2 Pumpdata (tillval) kpa Kontakta vår kundtjänst Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare etylenglykol 35 %, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov plus kondensorfläktarnas märkeffekt i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 35 C. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna plus kondensorfläktarnas teoretiska effektförbrukning. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 17

18 Tekniska data/allmänt Aggregat med normall ljudnivå FX/CA Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw EER 3,84 3,85 3,95 3,91 3,86 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 3,10 3,12 3,20 3,15 3,10 ESEER 3) 4,24 4,24 4,20 4,24 4,24 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutningar in DN200 DN200 DN200 DN200 DN200 Köldbäraranslutningar ut DN200 DN200 DN200 DN200 DN200 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 66,20 70,11 77,18 83,83 87,48 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk skruvkompressor Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 30,0 31,0 30,0 30,0 90,0 Effektreglering Steglös % Steglös % Bryt-/larmtryck 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Fläkttyp Axial Antal fläktar Fläktmotorstorlek kw 1,9 1,9 1,9 1,9 1,9 Luftflöde m³/s 85,07 95,70 101,01 106,33 106,33 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 4) kg 96, ,7 83,3 88,3 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Antal pumpar (tillval) 0/2 0/2 0/2 0/2 0/2 Pumpdata (tillval) kpa Kontakta vår kundtjänst Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare etylenglykol 35 %, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov plus kondensorfläktarnas märkeffekt i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 35 C. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna plus kondensorfläktarnas teoretiska effektförbrukning. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 18

19 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) FX/CA/SL Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 82,5 92, EER 3,92 3,94 3,96 3,89 3,91 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 95, EER 3,18 3,16 3,20 3,10 3,11 ESEER 3) 4,24 4,23 4,24 4,22 4,24 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutningar in DN125 DN125 DN125 DN150 DN150 Köldbäraranslutningar ut DN125 DN125 DN125 DN150 DN150 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 17,51 19,81 22,22 26,02 28,90 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk skruvkompressor Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 12,5 15,0 15,0 18,5 22,0 Effektreglering Steglös % Bryt-/larmtryck 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Fläkttyp Axial Antal fläktar Fläktmotorstorlek kw 1,4 1,4 1,4 1,4 1,4 Luftflöde m³/s 24,01 28,81 33,61 33,61 38,41 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 4) kg 40,0 41,0 39,0 41,0 41,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Antal pumpar (tillval) 0/2 0/2 0/2 0/2 0/2 Pumpdata (tillval) kpa Kontakta vår kundtjänst Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare etylenglykol 35 %, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov plus kondensorfläktarnas märkeffekt i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 35 C. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna plus kondensorfläktarnas teoretiska effektförbrukning. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 19

20 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) FX/CA/SL Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw EER 3,91 3,97 3,89 3,93 3,90 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 3,11 3,17 3,10 3,21 3,15 ESEER 3) 4,24 4,22 4,23 4,24 4,23 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutningar in DN150 DN150 DN150 DN150 DN150 Köldbäraranslutningar ut DN150 DN150 DN150 DN150 DN150 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 32,36 33,53 35,48 38,07 42,94 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk skruvkompressor Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 20,5 19,0 19,0 19,0 24,5 Effektreglering Steglös % Bryt-/larmtryck 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Fläkttyp Axial Antal fläktar Fläktmotorstorlek kw 1,4 1,4 1,4 1,4 1,4 Luftflöde m³/s 43,21 48,02 48,02 57,62 57,62 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 4) kg 42,5 47,5 57,0 80,0 80,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Antal pumpar (tillval) 0/2 0/2 0/2 0/2 0/2 Pumpdata (tillval) kpa Kontakta vår kundtjänst Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare etylenglykol 35 %, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov plus kondensorfläktarnas märkeffekt i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 35 C. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna plus kondensorfläktarnas teoretiska effektförbrukning. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 20

21 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) FX/CA/SL Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw EER 3,95 4,01 3,95 3,98 3,99 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 3,21 3,24 3,18 3,20 3,21 ESEER 3) 4,20 4,21 4,22 4,22 4,23 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutningar in DN150 DN150 DN150 DN200 DN200 Köldbäraranslutningar ut DN150 DN150 DN150 DN200 DN200 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 46,99 51,50 54,16 58,34 62,11 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk skruvkompressor Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 30,0 30,0 30,0 30,0 30,0 Effektreglering Steglös % Bryt-/larmtryck 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Fläkttyp Axial Antal fläktar Fläktmotorstorlek kw 1,4 1,4 1,4 1,4 1,4 Luftflöde m³/s 67,22 72,02 76,83 81,63 86,43 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 4) kg 84,0 84,0 84,0 85,5 94,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Antal pumpar (tillval) 0/2 0/2 0/2 0/2 0/2 Pumpdata (tillval) kpa Kontakta vår kundtjänst Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare etylenglykol 35 %, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov plus kondensorfläktarnas märkeffekt i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 35 C. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna plus kondensorfläktarnas teoretiska effektförbrukning. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 21

22 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) FX/CA/SL Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw EER 3,85 3,85 3,92 3,87 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 3,11 3,12 3,16 3,10 ESEER 3) 4,24 4,24 4,21 4,24 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutningar in DN200 DN200 DN200 DN200 Köldbäraranslutningar ut DN200 DN200 DN200 DN200 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 65,31 69,08 75,42 82,99 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Semihermetisk skruvkompressor Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l 30,0 31,0 30,0 30,0 Effektreglering Steglös % Steglös % Bryt-/larmtryck 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Fläkttyp Axial Antal fläktar Fläktmotorstorlek kw 1,4 1,4 1,4 1,4 Luftflöde m³/s 86,43 96,03 96,03 96,03 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 4) kg 107,0 112,0 76,0 84,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Antal pumpar (tillval) 0/2 0/2 0/2 0/2 Pumpdata (tillval) kpa Kontakta vår kundtjänst Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare etylenglykol 35 %, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov plus kondensorfläktarnas märkeffekt i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 35 C. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna plus kondensorfläktarnas teoretiska effektförbrukning. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 22

23 Tekniska data/arbetsområden Flöden Vätskekylaggregat typ Min. l/s Köldbärare Max. l/s FX/CA/* ,56 26,67 FX/CA/* ,56 26,67 FX/CA/* ,33 31,94 FX/CA/* ,33 31,94 FX/CA/* ,50 40,00 FX/CA/* ,50 40,00 FX/CA/* ,83 46,94 FX/CA/* ,83 46,94 FX/CA/* ,50 50,28 FX/CA/* ,50 50,28 FX/CA/* ,17 54,44 FX/CA/* ,17 54,44 FX/CA/* ,17 54,44 FX/CA/* ,00 63,89 FX/CA/* ,00 63,89 FX/CA/* ,11 100,83 FX/CA/* ,11 100,83 FX/CA/* ,67 102,78 FX/CA/* ,67 97,22 FX/CA/* ,00 100,00 23

24 Tekniska data/arbetsområden Temperaturer Ingående lufttemperatur till kondensorn [ C] C A B A+C B+C Utgående köldbärartemperatur [ C] Standardutförande A B C A+C B+C Utförande med EC-fläktar (tillval) Utförande med EC-fläktar (tillval) och utförande för låg utgående köldbärartemperatur DBA (tillval) Utförande för hög omgivningstemperatur (tillval) Utförande med EC-fläktar (tillval) och utförande för hög omgivningstemperatur (tillval) Utförande med EC-fläktar (tillval), utförande för låg utgående köldbärartemperatur DBA (tillval) och utförande för hög omgivningstemperatur (tillval) 24

25 Tekniska data/arbetsområden Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling Beroende på i vilken miljö ett aggregat är placerat, är dess batteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften måste det emellertid hänsyn tas till luftens sammansättning, vid val av material i batterierna och typ av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av batterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Dessutom måste hänsyn tas till årlig drifttid. Ett aggregat som arbetar 24 timmar om dygnet, 7 dagar i veckan hela året, t.ex. ett frikylningsaggregat, är betydligt mer utsatt än ett aggregat som bara är i drift ett fåtal timmar på sommaren. OBS! Dessa riktlinjer är generella. Alla alternativa material och ytbehandlingar är inte tillgängliga för alla aggregattyper. Kontakta vår kundtjänst för information om tillgängliga alternativ för aktuellt aggregat. Miljö Aggressiva substanser Noteringar och övrigt Obehandlade mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Typ av batteri och lämplighet Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Stadsmiljö, som inte faller under något av nedanstående miljöalternativ CO x Ja Ja Ja Ja Ja Ja Lantlig miljö, som inte faller under något av nedanstående miljöalternativ Ja Ja Ja Ja Ja Ja Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktnings Nej Ja Kopparrör med kopparlameller Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja Avfallshantering Ammoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELATION 5) VIKTRELATION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. 25

26 Tekniska data/arbetsområden Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling BESKRIVNING AV BATTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterityper. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batterityp. 26

27 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 12 Langlier mättnadsindex LSI -0,4 0,4 13 Konduktivitet S/cm Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. Rad 12 Ett LSI under -0,5 tenderar att upplösa fast CaCO 3 (korrosionsrisk) medan ett LSI över 0,5 tenderar att bilda fast CaCO 3 (skalbildning). Rad 13 En konduktivitet högre än angivet värde förorsakar korrosion. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 27

28 Tekniska data/el Aggregat med normal ljudnivå exkl. inbyggda pumpar 1) FX/CA Vätskekylaggregat typ Eldata 2) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² x x x 185 Rekommenderad avsäkring A(t) FX/CA Vätskekylaggregat typ Eldata 2) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² 2 x x x x x x x 185 Rekommenderad avsäkring A(t) FX/CA Vätskekylaggregat typ Eldata 2) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² 4 x x x x x 185 Kontakta vår kundtjänst Rekommenderad avsäkring A(t) ) För data inkl. inbyggda pumpar, kontakta vår kundtjänst. 2) Se även elscheman för aktuellt aggregat. 28

29 Tekniska data/el Aggregat med extra låg ljudnivå (SL) exkl. inbyggda pumpar 1) FX/CA/SL Vätskekylaggregat typ Eldata 2) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² x x x 185 Rekommenderad avsäkring A(t) FX/CA/SL Vätskekylaggregat typ Eldata 2) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² 2 x x x x x x 185 Rekommenderad avsäkring A(t) FX/CA/SL Vätskekylaggregat typ Eldata 2) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² 4 x x x x x 185 Kontakta vår kundtjänst Rekommenderad avsäkring A(t) ) För data inkl. inbyggda pumpar, kontakta vår kundtjänst. 2) Se även elscheman för aktuellt aggregat. 29

30 Tekniska data/ljud Aggregat med normal ljudnivå Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 30

31 Tekniska data/ljud Aggregat med normal ljudnivå Ljudtrycksnivåer Vätskekylaggregat typ Ljudtrycksnivå db Oktavband (Hz) Totalt db(a) FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA FX/CA Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 31

32 Tekniska data/ljud Aggregat med extra låg ljudnivå (SL) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 32

33 Tekniska data/ljud Aggregat med extra låg ljudnivå (SL) Ljudtrycksnivåer Vätskekylaggregat typ Ljudtrycksnivå db Oktavband (Hz) Totalt db(a) FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL FX/CA/SL Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 33

34 Tekniska data/mått och vikter Aggregat med normal ljudnivå exkl. inbyggda pumpar 1) FX/CA Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/CA Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/CA Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg Erforderligt utrymme för service ) Alla mått i mm 1) För data inkl. inbyggda pumpar, kontakta vår kundtjänst. 2) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

35 Tekniska data/mått och vikter Aggregat med extra låg ljudnivå (SL) exkl. inbyggda pumpar 1) FX/CA/SL Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/CA/SL Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/CA/SL Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg Erforderligt utrymme för service ) Alla mått i mm 1) För data inkl. inbyggda pumpar, kontakta vår kundtjänst. 2) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

36 Alternativ och tillval Ramverk och hölje Benämning/beskrivning Galler som förhindrar tillträde till utrymmet under kondensorn [rekommenderat tillval] För aggregat typ/storlek Noteringar Alla Ljuddämpande kompressorhuv (-2 db(a)) Aggregat med normal ljudnivå Ljuddämpande kompressorhuv och kondensorfläktar med lägre varvtal (-7 db(a)) Aggregat med normal ljudnivå Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval] Alla Vibrationsdämpande stålfjädrar (bipackade) Alla Kylutrustning/allmänt Benämning/beskrivning För aggregat typ/storlek Noteringar Avstängningsventil i sugledningarna Alla Förångare för köldbärartemperaturer med T > 8 C Alla Fortsättning nästa sida 36

37 Alternativ och tillval Kylutrustning/allmänt Benämning/beskrivning Låg- och högtrycksmanometrar i sug- och hetgasledningarna För aggregat typ/storlek Noteringar Alla Hetgasvärmeväxlare Alla Kontakta vår kundtjänst. Utförande för hög omgivande lufttemperatur Ingående lufttemperatur till kondensorn [ C] Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Temperaturer Utgående köldbärartemperatur [ C] Utförande för låg köldbärartemperatur Ingående lufttemperatur till kondensorn [ C] Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Temperaturer Utgående köldbärartemperatur [ C] Fortsättning nästa sida 37

38 Alternativ och tillval Kylutrustning/allmänt EC-fläktar i stället för standardfläktar Benämning/beskrivning För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Kylutrustning/kondensorbatterier Benämning/beskrivning Elektrolytisk epoxipolymerbeläggning av kondensorbatterierna (mikrokanalbatterier) [rekommenderat tillval] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Kondensorbatterier utförda i kopparrör med aluminiumlameller i stället för mikrokanalbatterier Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg i stället för mikrokanalbatterier Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Fortsättning nästa sida 38

39 Alternativ och tillval Kylutrustning/kondensorbatterier Benämning/beskrivning Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver i stället för mikrokanalbatterier För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Kondensorbatterier utförda i kopparrör med kopparlameller i stället för mikrokanalbatterier Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Kylutrustning/kondenseringsreglering Benämning/beskrivning Kondenseringsreglering för aggregat med EC-fläktar i vindutsatt läge (normala vindstyrkor) för drift ner till -20 C inkl. kondenseringsregulator på köldmediesidan typ DBA. För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Temperaturer. 39

40 Alternativ och tillval Köldbärarutrustning/allmänt Benämning/beskrivning För aggregat typ/storlek Noteringar Dubbel isolering på förångare Alla Dubbel isolering på förångare, pumpar och interna rör Aggregat med tillvalet pumppaket Kontakta vår kundtjänst. Elvärmeslinga för aggregatets pumpar och interna köldbärarledningar Aggregat med tillvalet pumppaket Kontakta vår kundtjänst. Köldbäraranslutningar på vänster sida istället för höger sida Alla Flänsade kölbararanslutningar i stället för Victaulicanslutningar [rekommenderat tillval] Alla Gummikompensatorer med flänsar i vitkromerat stål (bipackade) [rekommenderat tillval] Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Gummikompensatorer med flänsar i syrafast rostfritt stål 316 L (bipackade) Alla Kontakta vår kundtjänst. Fortsättning nästa sida 40

41 Alternativ och tillval Köldbärarutrustning/allmänt Benämning/beskrivning Längdbegränsare för flänsade gummikompensatorer (bipackade) För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Vacuumstödring för flänsade gummikompensatorer (bipackade) Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] Alla Se vidare kapitel Tillval/detaljer, rubrik Silsatser. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] Alla Se vidare kapitel Tillval/detaljer, rubrik Flödesvakter. Blandningskärl Alla Se vidare kapitel Tillval/detaljer, rubrik Blandningskärl. 41

42 Alternativ och tillval Köldbärarutrustning/pumppaket Benämning/beskrivning Pumppaket med dubbla pumpar (tvillingpumpar eller dubbla parallella separata pumpar en i reserv) med fast varvtal monterade i inkommande köldbärarledning För aggregat typ/storlek Noteringar Alla Kontakta vår kundtjänst. Pumppaket med dubbla pumpar (tvillingpumpar eller dubbla parallella separata pumpar en i reserv) med variabelt varvtal monterade i inkommande köldbärarledning Alla Kontakta vår kundtjänst. Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Mikroprocessorpanel för separat montering (max. 200 m ledning) (bipackad) Alla Mikroprocessorpanel för separat montering (max. 500 m ledning) (bipackad) Alla Börvärdesjustering från extern analog signal (4 20 ma) Alla Fortsättning nästa sida 42

43 Alternativ och tillval Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Börvärdesval (dubbla börvärden) från extern kontakt Alla Kyleffektbegränsning från extern kontakt Alla Seriellt kort för BACnet (IP) Alla Seriellt kort för BACnet (RS485) Alla Seriellt kort för LonWorks (FTT-10A) Alla Seriellt kort för Modbus (RS485) Alla Styrning av inverterstyrd köldbärarpump (0 10 V) Aggregat utan inbyggda pumpar Max. 30 meter skärmad kabel. Styrning av dubbla inverterstyrda köldbärarpumpar (en pump i reserv, 0 10 V) Aggregat utan inbyggda pumpar Max. 30 meter skärmad kabel. Styrning av inverterstyrd/-a köldbärarpump/-ar och bypass-ventil i enkelflödessystem med variabelt flöde typ VPF (0 10 V) Alla Pump-/ar, tryckgivare och bypassventil ingår inte. Se vidare kapitel Tillval/detaljer, rubrik Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V). Styrning av inverterstyrd/-a köldbärarpump/-ar i primärkretsen i dubbelflödessystem med primär- och sekundärkrets med variabla flöden typ VPF.D (0 10 V) inkl. temperaturgivare Alla Primär- och sekundärpump-/ar, och styrning av sekundärpump-/ar ingår inte Se vidare kapitel Tillval/detaljer, rubrik Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V). 43

44 Alternativ och tillval Elutrustning Benämning/beskrivning Automatsäkringar/effektbrytare [i stället för skruv-/knivsäkringar] För aggregat typ/storlek Noteringar Alla Effektbrytare för kompressorer [i stället för knivsäkringar] Alla Belysning i apparatskåp Alla Dubbla kraftmatningar med automatisk omkoppling typ ATS Alla Dubbla kraftmatningar med motormanövrerad omkoppling (exkl. styr.) Alla Eluttag 230 V i apparatskåp (max 500 VA) Alla Fortsättning nästa sida 44

45 Alternativ och tillval Elutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Elvärme i apparatskåp Alla Kontrollerad snabbstart exklusive UPS Alla Kontrollerad snabbstart inklusive UPS Alla Mjukstartsutrustning inklusive effektbrytare för kompressorerna Ej storlek 5412 Mjukstartsutrustning inklusive automatsäkringar/effektbrytare Ej storlek 5412 Faskompensering av kompressorerna Alla Kan ej kombineras med mjukstartsutrustning Plintar för extern driftindikering av kompressorerna Alla Reläer för start/stopp av externa köldbärarpumpar Alla Fortsättning nästa sida 45

46 Alternativ och tillval Elutrustning Benämning/beskrivning Energimätare för BMS-system (Modbus (RS485)) För aggregat typ/storlek Noteringar Alla Start-/stoppsignal för hetgasvärmeväxlarpump Aggregat med inbyggda hetgasvärmeväxlare Partmärkning Alla 46

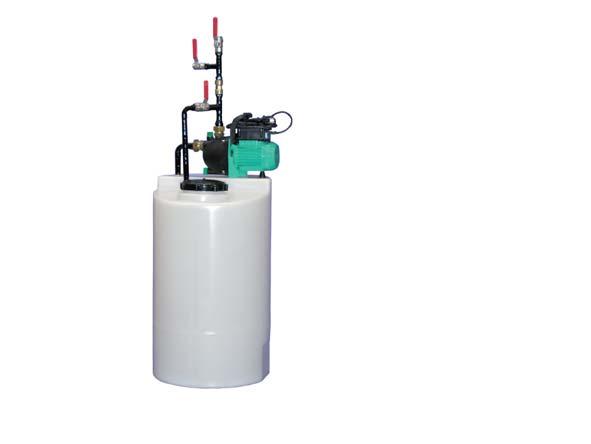

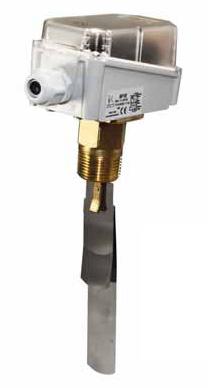

47 Alternativ och tillval/detaljer Blandningskärl Anslutning till köldmedie-, kylmedel- eller värmesystemet Tömningsanslutning VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Anslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i köldbäraren/kylmedlet/värmebäraren, se separat Produktinformation för blandningskärlet. Flödesvakter För ytterligare information se separat Produktinformation. Typ SF-1K 47

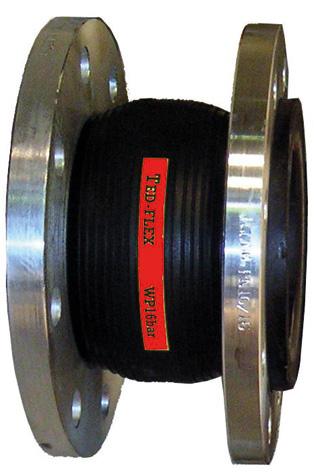

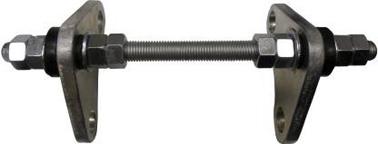

48 Alternativ och tillval/detaljer Gummikompensatorer Längdbegränsare (tillval) Vacuumstödring (tillval) Gummikompensator Vacuumstödring (tillval) Längdbegränsare (tillval) Aggregat typ Antal Typ Anslutningsdimension Rek. antal Typ Rek. antal Typ FX/CA/* TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/CA/* TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/CA/* TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/CA/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/CA/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/CA/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/CA/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/CA/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/CA/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/CA/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/CA/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/CA/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/CA/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/CA/* TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FX/CA/* TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FX/CA/* TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FX/CA/* TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FX/CA/* TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FX/CA/* TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FX/CA/* TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG För vibrationsdämpning i in- och utgående köldbärarledningar. För ytterligare information se separat Produktinformation för gummikompensatorerna. 48

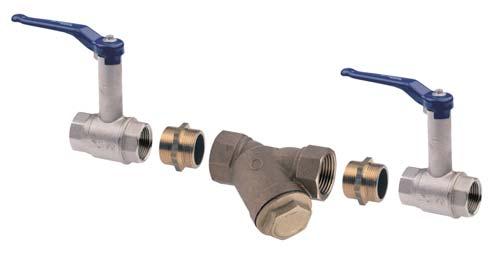

49 Alternativ och tillval/detaljer Silsatser Aggregat typ Silsats typ 1) dimension Anslutnings- Kvs-värden m³/h Filter Ventiler 2) FX/CA/*1502 SS125/V DN FX/CA/*1702 SS125/V DN FX/CA/*1902 SS125/V DN FX/CA/*1922 SS150/V DN FX/CA/*2202 SS150/V DN FX/CA/*2602 SS150/V DN FX/CA/*2652 SS150/V DN FX/CA/*2702 SS150/V DN FX/CA/*2722 SS150/V DN FX/CA/*3152 SS200/V DN FX/CA/*3602 SS200/V DN FX/CA/*3902 SS200/V DN FX/CA/*4202 SS200/V DN FX/CA/*4502 SS200/V DN FX/CA/*4802 SS200/V DN FX/CA/*4822 SS200/V DN FX/CA/*5412 SS200/V DN FX/CA/*5703 SS250/V DN FX/CA/*6303 SS250/V DN FX/CA/*6603 SS250/V DN ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. För ytterligare information se separat Produktionformation för silsatsen. 2) Per ventil. 49

50 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) Systemflödesschema M HC1 VM1 PSD2 VÄTSKEKYLAGGREGAT PSD1 M KYLOBJEKT 2 KYLOBJEKT 4 VM1 HC1 M VM1 HC1 För detaljer se kapitel Funktion, rubrik Aggregatflödesschema för aktuell aggregatstorlek M KYLOBJEKT 1 KYLOBJEKT 3 VM1 HC1 M VM1 HC1 BUFFERTTANK INVERTERSTYRDA PUMPAR Komponentschema AGGREGATETS APPARATSKÅP Mikroprocessor W3000 Styrenhet DP3 Styrenhet PL ma 0 10 V Larm till/från 0 10 V 4 20 ma M PSD1 Differenstrycksvakt Känner tryckdifferensen över aggregatets förångare (annan leverantör) Inverterstyrd pump (annan leverantör) VM2 2-vägs bypassventil (annan leverantör) PSD2 Differenstrycksvakt Känner tryckdifferensen över systemet efter det längst bort belägna kylobjektet (annan leverantör) Funktionsbeskrivning Köldbärarsystemet består av en gemensam krets med gemensam köldbärarpump. Flödet i köldbärarsystemet och differenstrycket mellan systemets fram- och återledning varierar i takt med att kylobjektens 2-vägs styrventiler öppnar och stänger vid ändringar i kylbehovet. Styrenhet PL3, monterad i vätskekylaggregatets apparatskåp, mäter systemets differenstryck över det längst bort belägna kylobjektet med hjälp av differenstryckgivare PSD2. Så länge differenstrycket ligger inom en neutralzon, definierad av två programmerade differenstryck (min och max), sker inga förändringar, men om differenstrycket stiger över maxtrycket, skickar styrenheten en signal till mikroprocessorn att stegvis öka köldbärarpumpens varvtal och om differenstrycket sjunker under mintrycket, skickar styrenheten en signal till mikroprocessorn att stegvis sänka köldbärarpumpens varvtal. Trögheten i den stegvisa ändringen av varvtalet kombinerat med mikroprocessorns kontinuerliga övervakning av vad som samtidigt sker i vätskekylaggregat och köldbärarsystem, garanterar att ändringen sker under fortsatt stabil drift. Styrenhet DP3, monterad i vätskekylaggregatets apparatskåp, mäter differenstrycket över aggregatets förångare med hjälp av differenstryckgivare PSD1. Så länge differenstrycket indikerar att flödet över förångaren ligger över minflödet, sker inga förändringar, men om differenstrycket skulle indikera att flödet sjunker och närmar sig minflödet skickar styrenheten en signal till mikroprocessorn, som i sin tur skickar en signal till styrenhet PL3 att gradvis öppna 2-vägsventilen VM2 så att flödet över förångaren hålls på en säker nivå. En anläggning som består av flera vätskekylaggregat i gemensamt köldbärarsystem och som styrs av en övergripande mikroprocessor typ Manager P+VPF fungerar på i princip samma sätt. En sådan anläggning har gemensam styrenhet PL3 i den övergripande mikroprocessorn, gemensam differenstryckgivare PSD2 och gemensam 2-vägs styrventil VM2 (bypass-ventil) men separata styrenheter DP3 och differenstryckgivare PSD1 i respektive aggregat. 50

51 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) Bypassledningsdata Vätskekylaggregatet/-ens minimiflöde m³/h Rekommenderad ledningsdimension Ventiltyp Rekommenderad bypassventil VM2 Kvs-värde m³/h Ventilens anslutningsdimension Ventilmotor typ DN50 VVG DN50 SKB DN65 VVF DN65 SKB DN80 VVF DN80 SKB DN100 VVF DN100 SKC DN125 VVF DN125 SKC DN150 VVF DN150 SKC60 51

52 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V) Systemflödesschema M KYLOBJEKT 2 KYLOBJEKT 2 VM1 HC M VM1 HC M KYLOBJEKT 1 KYLOBJEKT 1 VM1 HC M VM1 HC ZONE 1 ZONE 2 VB VB VB VB VÄTSKEKYLAGGREGAT INVERTERSTYRDA PUMPAR INVERTERSTYRDA PUMPAR För detaljer se kapitel Funktion, rubrik Aggregatflödesschema för aktuell aggregatstorlek TT1 TT2 T1 Utjämningsledning T1 T1 T1 BUFFERTTANK INVERTERSTYRDA PUMPAR Komponentschema AGGREGATETS APPARATSKÅP Mikroprocessor W3000 Styrenhet PL V Larm till/från Inverterstyrd pump (annan leverantör) TI1 TI2 Funktionsbeskrivning Köldbärarsystemet består av två sammanbundna system, ett primärsystem och ett sekundärsystem. I sekundärkretsen varierar köldbärarflödet i respektive zon i takt med att de olika kylobjektens 2-vägs styrventiler öppnar och stänger vid ändringar i kylbehovet. Pumpens varvtal i respektive zon styrs av zonens egen styrutrustning. Primärkretspumpens varvtal styrs av vätskekylaggregatets mikroprocessor, som strävar efter att konstanthålla temperaturdifferensen över aggregatets förångare på inställt värde genom att reglera pumpens varvtal. Styrenhet PL3, monterad i vätskekylaggregatets apparatskåp, mäter temperaturdifferensen mellan köldbärarsystemets framledning och utjämningsledningen med hjälp av temperaturgivarna TI1 och TI2. Om temperaturen i utjämningsledningen är lika med temperaturen i framledningen innebär det köldbärarflödena i primär- och sekundärkretsarna balanserar med aningen högre flöde i primärkretsen än i sekundärkretsen. Om temperaturen i utjämningsledningen stiger över temperaturen i framledningen innebär det att flödet i sekundärkretsen är högre än flödet i primärkretsen och att uppvärmd köldbärare strömmar från returledningen genom utjämningsledningen till framledningen. Om detta sker skickar styrenheten en signal till mikroprocessorn att stegvis öka primärkretspumpens varvtal tills de två temperaturerna är lika igen. Trögheten i den stegvisa ändringen av varvtalet kombinerat med mikroprocessorns kontinuerliga övervakning av vad som samtidigt sker i vätskekylaggregat och köldbärarsystem garanterar att ändringen sker under fortsatt stabil drift. En inställning i aggregatets mikroprocessor upprätthåller flödet genom aggregatets förångare över lägsta tillåtna flöde genom minbegränsning av primärkretspumpens varvtal. En anläggning som består av flera vätskekylaggregat i ett gemensamt köldbärarsystem och som styrs av en övergripande mikroprocessor typ Manager P+VPF, fungerar i princip på samma sätt. Styrenhet PL3 i den övergripande mikroprocessorn mäter temperaturerna i framoch utjämningsledningarna (TI1 och TI2). Vid obalans skickar den en signal till respektive aggregats mikroprocessor att justera aggregatets pumps varvtal. Den övergripande mikroprocessorn koordinerar via aggregatens mikroprocessorer att alla pumparna arbetar med samma varvtal. Om en pump startas eller stoppas sker ny koordinering. 52

53 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V) Utjämningsledningsdata Vätskekylaggregatet/-ens minimiflöde enligt kapitel Tekniska data/arbetsområden, rubrik Flöden m³/h Rekommenderad dimension utjämningsledning DN DN DN DN DN DN200 53

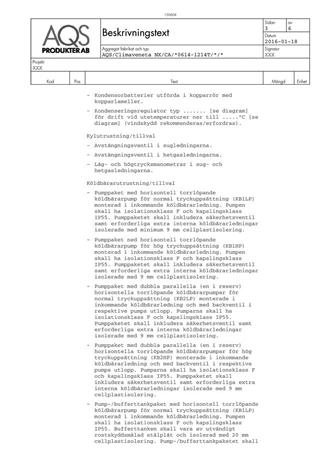

54 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 54
